TOYOTA PROACE CITY VERSO 2021 Instruksjoner for bruk (in Norwegian)

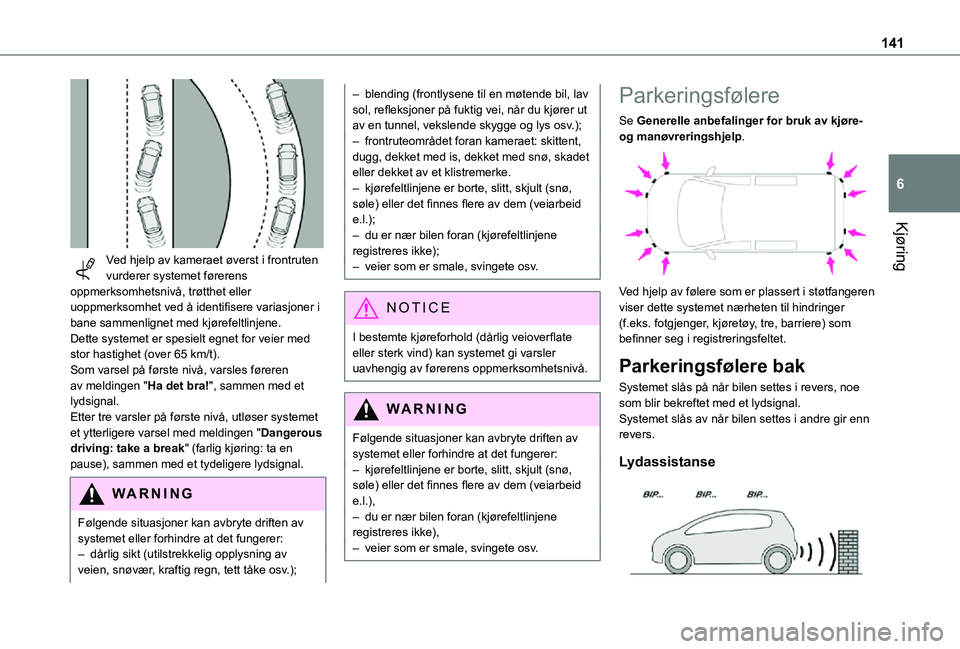

141
Kjøring
6

Ved hjelp av kameraet øverst i frontruten vurderer systemet førerens oppmerksomhetsnivå, trøtthet eller uoppmerksomhet ved å identifisere variasjoner i bane sammenlignet med kjørefeltlinjene.Dette systemet er spesielt egnet for veier med stor hastighet (over 65 km/t).Som varsel på første nivå, varsles føreren av meldingen "Ha det bra!", sammen med et lydsignal.Etter tre varsler på første nivå, utløser systemet et ytterligere varsel med meldingen "Dangerous driving: take a break" (farlig kjøring: ta en pause), sammen med et tydeligere lydsignal.
WARNI NG
Følgende situasjoner kan avbryte driften av systemet eller forhindre at det fungerer:– dårlig sikt (utilstrekkelig opplysning av veien, snøvær, kraftig regn, tett tåke osv.);
– blending (frontlysene til en møtende bil, lav sol, refleksjoner på fuktig vei, når du kjører ut av en tunnel, vekslende skygge og lys osv.);– frontruteområdet foran kameraet: skittent, dugg, dekket med is, dekket med snø, skadet eller dekket av et klistremerke.– kjørefeltlinjene er borte, slitt, skjult (snø, søle) eller det finnes flere av dem (veiarbeid e.l.);– du er nær bilen foran (kjørefeltlinjene registreres ikke);– veier som er smale, svingete osv.
NOTIC E
I bestemte kjøreforhold (dårlig veioverflate eller sterk vind) kan systemet gi varsler uavhengig av førerens oppmerksomhetsnivå.
WARNI NG
Følgende situasjoner kan avbryte driften av systemet eller forhindre at det fungerer:– kjørefeltlinjene er borte, slitt, skjult (snø, søle) eller det finnes flere av dem (veiarbeid e.l.),– du er nær bilen foran (kjørefeltlinjene registreres ikke),– veier som er smale, svingete osv.
Parkeringsfølere
Se Generelle anbefalinger for bruk av kjøre- og manøvreringshjelp.

Ved hjelp av følere som er plassert i støtfangeren viser dette systemet nærheten til hindringer (f.eks. fotgjenger, kjøretøy, tre, barriere) som befinner seg i registreringsfeltet.
Parkeringsfølere bak
Systemet slås på når bilen settes i revers, noe som blir bekreftet med et lydsignal.Systemet slås av når bilen settes i andre gir enn revers.
Lydassistanse

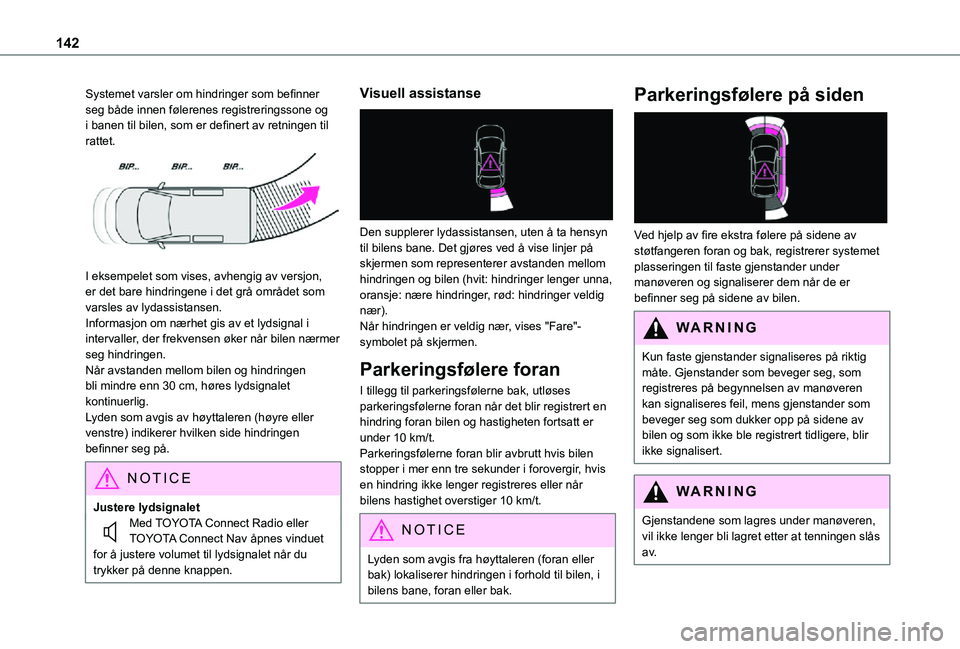

142
Systemet varsler om hindringer som befinner seg både innen følerenes registreringssone og i banen til bilen, som er definert av retningen til rattet.

I eksempelet som vises, avhengig av versjon, er det bare hindringene i det grå området som varsles av lydassistansen.Informasjon om nærhet gis av et lydsignal i intervaller, der frekvensen øker når bilen nærmer seg hindringen.Når avstanden mellom bilen og hindringen bli mindre enn 30 cm, høres lydsignalet kontinuerlig.Lyden som avgis av høyttaleren (høyre eller venstre) indikerer hvilken side hindringen befinner seg på.
NOTIC E
Justere lydsignaletMed TOYOTA Connect Radio eller TOYOTA Connect Nav åpnes vinduet for å justere volumet til lydsignalet når du trykker på denne knappen.
Visuell assistanse

Den supplerer lydassistansen, uten å ta hensyn til bilens bane. Det gjøres ved å vise linjer på skjermen som representerer avstanden mellom hindringen og bilen (hvit: hindringer lenger unna, oransje: nære hindringer, rød: hindringer veldig nær).Når hindringen er veldig nær, vises "Fare"-symbolet på skjermen.
Parkeringsfølere foran
I tillegg til parkeringsfølerne bak, utløses parkeringsfølerne foran når det blir registrert en hindring foran bilen og hastigheten fortsatt er under 10 km/t.Parkeringsfølerne foran blir avbrutt hvis bilen stopper i mer enn tre sekunder i forovergir, hvis en hindring ikke lenger registreres eller når bilens hastighet overstiger 10 km/t.
NOTIC E
Lyden som avgis fra høyttaleren (foran eller bak) lokaliserer hindringen i forhold til bilen, i bilens bane, foran eller bak.
Parkeringsfølere på siden

Ved hjelp av fire ekstra følere på sidene av støtfangeren foran og bak, registrerer systemet plasseringen til faste gjenstander under manøveren og signaliserer dem når de er befinner seg på sidene av bilen.
WARNI NG
Kun faste gjenstander signaliseres på riktig måte. Gjenstander som beveger seg, som registreres på begynnelsen av manøveren kan signaliseres feil, mens gjenstander som beveger seg som dukker opp på sidene av bilen og som ikke ble registrert tidligere, blir ikke signalisert.
WARNI NG
Gjenstandene som lagres under manøveren, vil ikke lenger bli lagret etter at tenningen slås a v.

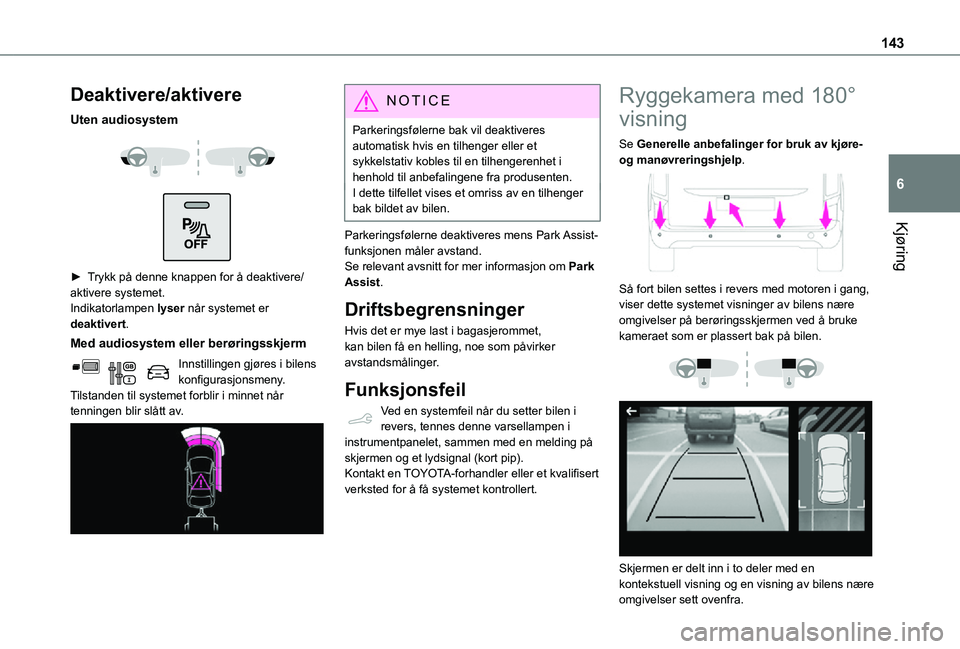

143
Kjøring
6
Deaktivere/aktivere
Uten audiosystem


► Trykk på denne knappen for å deaktivere/aktivere systemet.Indikatorlampen lyser når systemet er deaktivert.
Med audiosystem eller berøringsskjerm
Innstillingen gjøres i bilens konfigurasjonsmeny.Tilstanden til systemet forblir i minnet når tenningen blir slått av.

NOTIC E
Parkeringsfølerne bak vil deaktiveres automatisk hvis en tilhenger eller et sykkelstativ kobles til en tilhengerenhet i henhold til anbefalingene fra produsenten.I dette tilfellet vises et omriss av en tilhenger bak bildet av bilen.
Parkeringsfølerne deaktiveres mens Park Assist-funksjonen måler avstand.Se relevant avsnitt for mer informasjon om Park Assist.
Driftsbegrensninger
Hvis det er mye last i bagasjerommet, kan bilen få en helling, noe som påvirker avstandsmålinger.
Funksjonsfeil
Ved en systemfeil når du setter bilen i revers, tennes denne varsellampen i instrumentpanelet, sammen med en melding på
skjermen og et lydsignal (kort pip).Kontakt en TOYOTA-forhandler eller et kvalifisert verksted for å få systemet kontrollert.
Ryggekamera med 180°
visning
Se Generelle anbefalinger for bruk av kjøre- og manøvreringshjelp.

Så fort bilen settes i revers med motoren i gang, viser dette systemet visninger av bilens nære omgivelser på berøringsskjermen ved å bruke kameraet som er plassert bak på bilen.


Skjermen er delt inn i to deler med en kontekstuell visning og en visning av bilens nære omgivelser sett ovenfra.

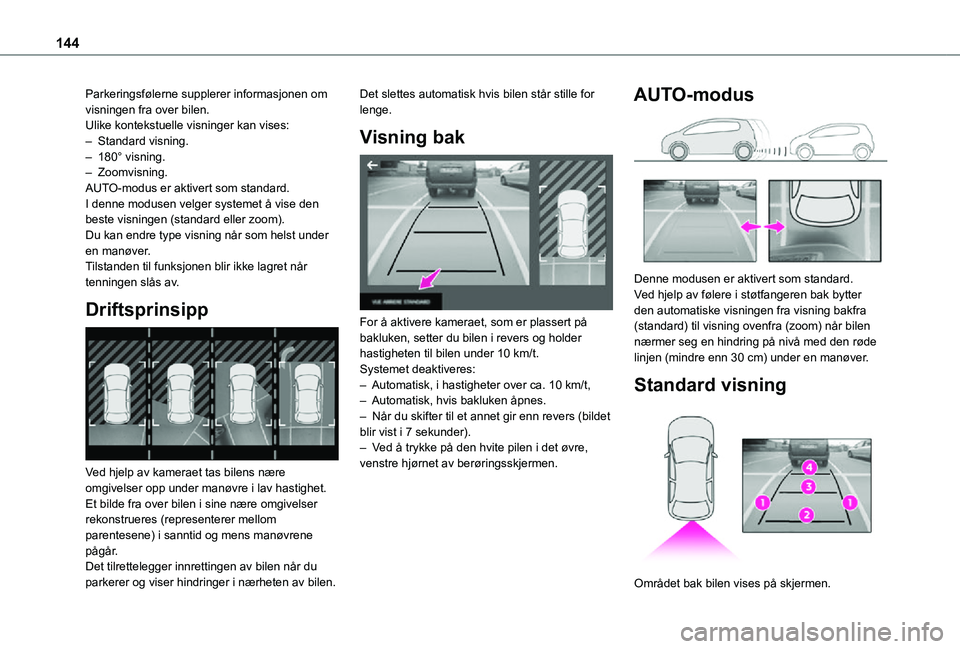

144
Parkeringsfølerne supplerer informasjonen om visningen fra over bilen.Ulike kontekstuelle visninger kan vises:– Standard visning.– 180° visning.– Zoomvisning.AUTO-modus er aktivert som standard.I denne modusen velger systemet å vise den beste visningen (standard eller zoom).Du kan endre type visning når som helst under en manøver.Tilstanden til funksjonen blir ikke lagret når tenningen slås av.
Driftsprinsipp

Ved hjelp av kameraet tas bilens nære omgivelser opp under manøvre i lav hastighet.Et bilde fra over bilen i sine nære omgivelser rekonstrueres (representerer mellom parentesene) i sanntid og mens manøvrene
pågår.Det tilrettelegger innrettingen av bilen når du parkerer og viser hindringer i nærheten av bilen.
Det slettes automatisk hvis bilen står stille for lenge.
Visning bak

For å aktivere kameraet, som er plassert på bakluken, setter du bilen i revers og holder hastigheten til bilen under 10 km/t.Systemet deaktiveres:– Automatisk, i hastigheter over ca. 10 km/t,– Automatisk, hvis bakluken åpnes.– Når du skifter til et annet gir enn revers (bildet blir vist i 7 sekunder).– Ved å trykke på den hvite pilen i det øvre, venstre hjørnet av berøringsskjermen.
AUTO-modus

Denne modusen er aktivert som standard.Ved hjelp av følere i støtfangeren bak bytter den automatiske visningen fra visning bakfra (standard) til visning ovenfra (zoom) når bilen nærmer seg en hindring på nivå med den røde linjen (mindre enn 30 cm) under en manøver.
Standard visning

Området bak bilen vises på skjermen.

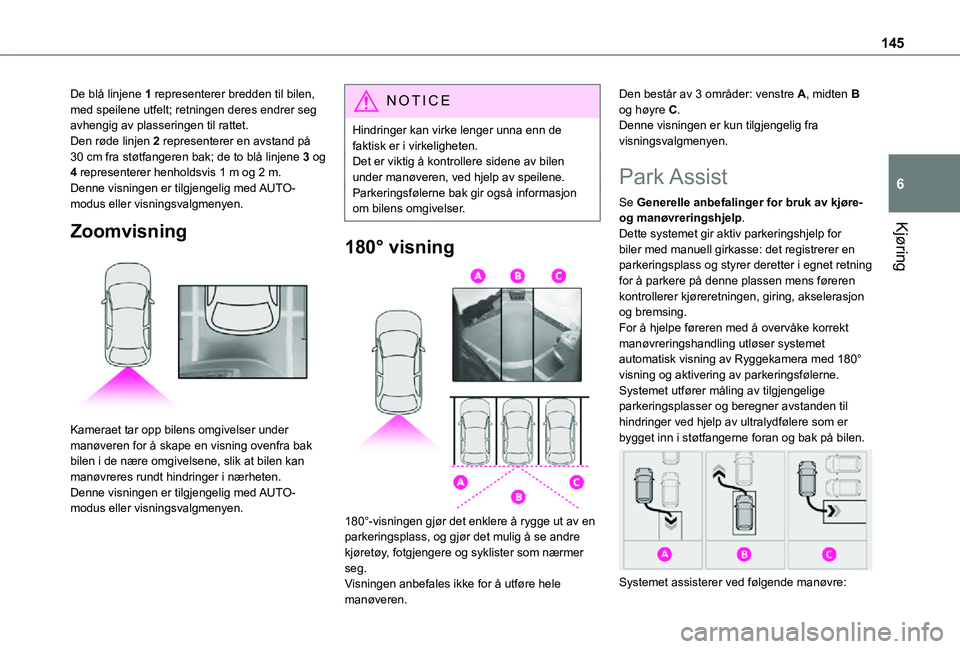

145
Kjøring
6
De blå linjene 1 representerer bredden til bilen, med speilene utfelt; retningen deres endrer seg avhengig av plasseringen til rattet.Den røde linjen 2 representerer en avstand på 30 cm fra støtfangeren bak; de to blå linjene 3 og 4 representerer henholdsvis 1 m og 2 m.Denne visningen er tilgjengelig med AUTO-modus eller visningsvalgmenyen.
Zoomvisning

Kameraet tar opp bilens omgivelser under
manøveren for å skape en visning ovenfra bak bilen i de nære omgivelsene, slik at bilen kan manøvreres rundt hindringer i nærheten.Denne visningen er tilgjengelig med AUTO-modus eller visningsvalgmenyen.
NOTIC E
Hindringer kan virke lenger unna enn de faktisk er i virkeligheten.Det er viktig å kontrollere sidene av bilen under manøveren, ved hjelp av speilene.Parkeringsfølerne bak gir også informasjon om bilens omgivelser.
180° visning

180°-visningen gjør det enklere å rygge ut av en parkeringsplass, og gjør det mulig å se andre kjøretøy, fotgjengere og syklister som nærmer seg.Visningen anbefales ikke for å utføre hele
manøveren.
Den består av 3 områder: venstre A, midten B og høyre C.Denne visningen er kun tilgjengelig fra visningsvalgmenyen.
Park Assist
Se Generelle anbefalinger for bruk av kjøre- og manøvreringshjelp.Dette systemet gir aktiv parkeringshjelp for biler med manuell girkasse: det registrerer en parkeringsplass og styrer deretter i egnet retning for å parkere på denne plassen mens føreren kontrollerer kjøreretningen, giring, akselerasjon og bremsing.For å hjelpe føreren med å overvåke korrekt manøvreringshandling utløser systemet automatisk visning av Ryggekamera med 180° visning og aktivering av parkeringsfølerne.Systemet utfører måling av tilgjengelige parkeringsplasser og beregner avstanden til hindringer ved hjelp av ultralydfølere som er bygget inn i støtfangerne foran og bak på bilen.

Systemet assisterer ved følgende manøvre:

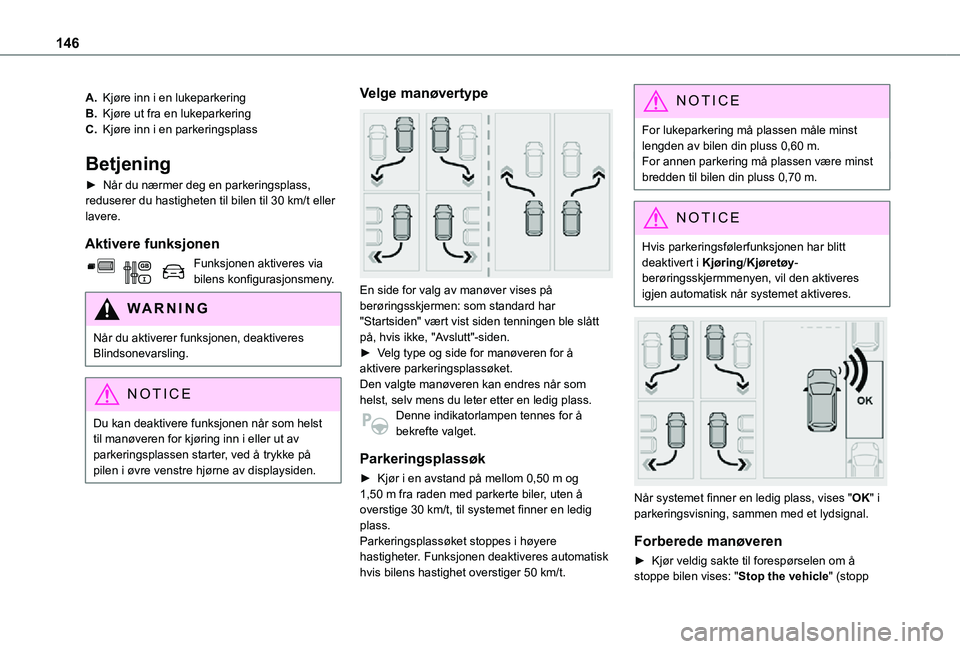

146
A.Kjøre inn i en lukeparkering
B.Kjøre ut fra en lukeparkering
C.Kjøre inn i en parkeringsplass
Betjening
► Når du nærmer deg en parkeringsplass, reduserer du hastigheten til bilen til 30 km/t eller lavere.
Aktivere funksjonen
Funksjonen aktiveres via bilens konfigurasjonsmeny.
WARNI NG
Når du aktiverer funksjonen, deaktiveres Blindsonevarsling.
NOTIC E
Du kan deaktivere funksjonen når som helst til manøveren for kjøring inn i eller ut av
parkeringsplassen starter, ved å trykke på pilen i øvre venstre hjørne av displaysiden.
Velge manøvertype

En side for valg av manøver vises på berøringsskjermen: som standard har "Startsiden" vært vist siden tenningen ble slått på, hvis ikke, "Avslutt"-siden.► Velg type og side for manøveren for å aktivere parkeringsplassøket.Den valgte manøveren kan endres når som helst, selv mens du leter etter en ledig plass.Denne indikatorlampen tennes for å bekrefte valget.
Parkeringsplassøk
► Kjør i en avstand på mellom 0,50 m og 1,50 m fra raden med parkerte biler, uten å overstige 30 km/t, til systemet finner en ledig plass.Parkeringsplassøket stoppes i høyere hastigheter. Funksjonen deaktiveres automatisk hvis bilens hastighet overstiger 50 km/t.
NOTIC E
For lukeparkering må plassen måle minst lengden av bilen din pluss 0,60 m.For annen parkering må plassen være minst bredden til bilen din pluss 0,70 m.
NOTIC E
Hvis parkeringsfølerfunksjonen har blitt deaktivert i Kjøring/Kjøretøy-berøringsskjermmenyen, vil den aktiveres igjen automatisk når systemet aktiveres.


Når systemet finner en ledig plass, vises "OK" i parkeringsvisning, sammen med et lydsignal.
Forberede manøveren
► Kjør veldig sakte til forespørselen om å stoppe bilen vises: "Stop the vehicle" (stopp

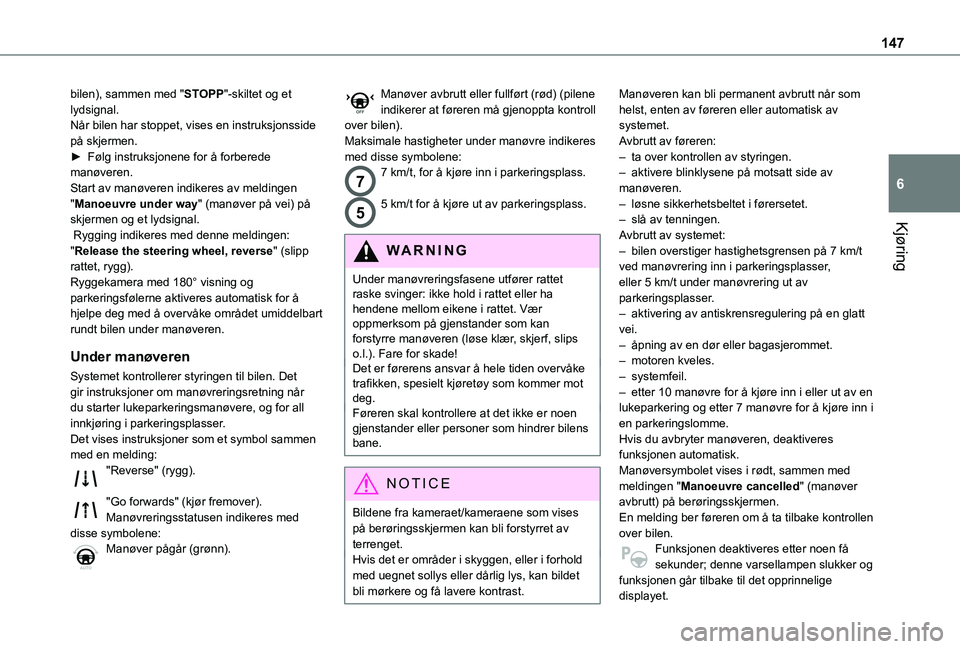

147
Kjøring
6
bilen), sammen med "STOPP"-skiltet og et lydsignal.Når bilen har stoppet, vises en instruksjonsside på skjermen.► Følg instruksjonene for å forberede manøveren. Start av manøveren indikeres av meldingen "Manoeuvre under way" (manøver på vei) på skjermen og et lydsignal. Rygging indikeres med denne meldingen: "Release the steering wheel, reverse" (slipp rattet, rygg).Ryggekamera med 180° visning og parkeringsfølerne aktiveres automatisk for å hjelpe deg med å overvåke området umiddelbart rundt bilen under manøveren.
Under manøveren
Systemet kontrollerer styringen til bilen. Det gir instruksjoner om manøvreringsretning når du starter lukeparkeringsmanøvere, og for all innkjøring i parkeringsplasser.Det vises instruksjoner som et symbol sammen
med en melding:"Reverse" (rygg).
"Go forwards" (kjør fremover).Manøvreringsstatusen indikeres med disse symbolene:Manøver pågår (grønn).
Manøver avbrutt eller fullført (rød) (pilene indikerer at føreren må gjenoppta kontroll over bilen).Maksimale hastigheter under manøvre indikeres med disse symbolene:
77 km/t, for å kjøre inn i parkeringsplass.
55 km/t for å kjøre ut av parkeringsplass.
WARNI NG
Under manøvreringsfasene utfører rattet raske svinger: ikke hold i rattet eller ha hendene mellom eikene i rattet. Vær oppmerksom på gjenstander som kan forstyrre manøveren (løse klær, skjerf, slips o.l.). Fare for skade!Det er førerens ansvar å hele tiden overvåke trafikken, spesielt kjøretøy som kommer mot deg.Føreren skal kontrollere at det ikke er noen gjenstander eller personer som hindrer bilens bane.
NOTIC E
Bildene fra kameraet/kameraene som vises på berøringsskjermen kan bli forstyrret av terrenget.Hvis det er områder i skyggen, eller i forhold med uegnet sollys eller dårlig lys, kan bildet bli mørkere og få lavere kontrast.
Manøveren kan bli permanent avbrutt når som helst, enten av føreren eller automatisk av systemet.Avbrutt av føreren:– ta over kontrollen av styringen.– aktivere blinklysene på motsatt side av manøveren.– løsne sikkerhetsbeltet i førersetet.– slå av tenningen.Avbrutt av systemet:– bilen overstiger hastighetsgrensen på 7 km/t ved manøvrering inn i parkeringsplasser, eller 5 km/t under manøvrering ut av parkeringsplasser.– aktivering av antiskrensregulering på en glatt vei.– åpning av en dør eller bagasjerommet.– motoren kveles.– systemfeil.– etter 10 manøvre for å kjøre inn i eller ut av en lukeparkering og etter 7 manøvre for å kjøre inn i en parkeringslomme.Hvis du avbryter manøveren, deaktiveres
funksjonen automatisk.Manøversymbolet vises i rødt, sammen med meldingen "Manoeuvre cancelled" (manøver avbrutt) på berøringsskjermen.En melding ber føreren om å ta tilbake kontrollen over bilen.Funksjonen deaktiveres etter noen få sekunder; denne varsellampen slukker og funksjonen går tilbake til det opprinnelige
displayet.

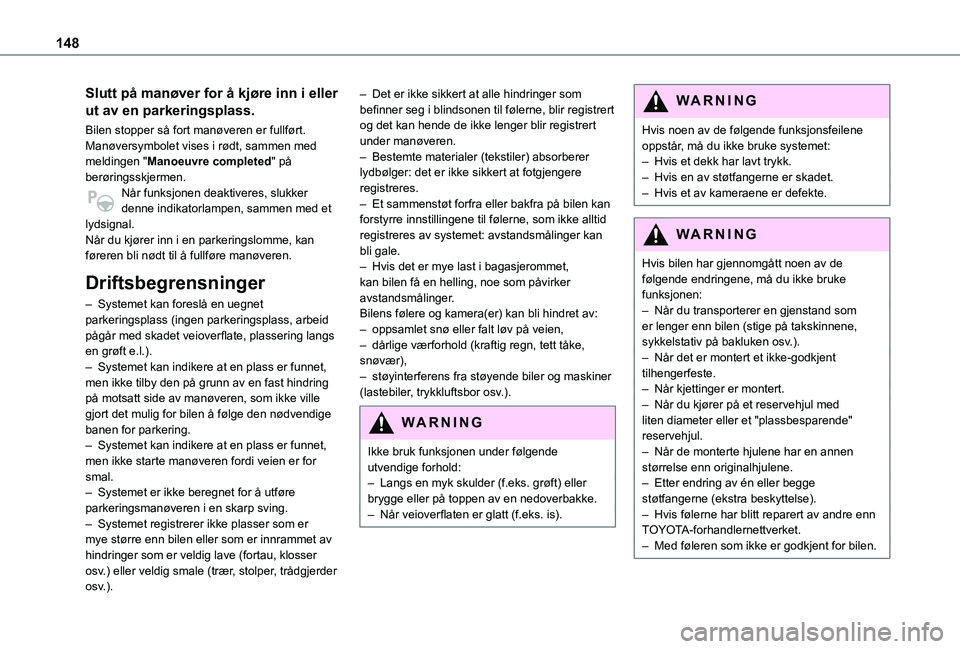

148
Slutt på manøver for å kjøre inn i eller
ut av en parkeringsplass.
Bilen stopper så fort manøveren er fullført.Manøversymbolet vises i rødt, sammen med meldingen "Manoeuvre completed" på berøringsskjermen.Når funksjonen deaktiveres, slukker denne indikatorlampen, sammen med et lydsignal.Når du kjører inn i en parkeringslomme, kan føreren bli nødt til å fullføre manøveren.
Driftsbegrensninger
– Systemet kan foreslå en uegnet parkeringsplass (ingen parkeringsplass, arbeid pågår med skadet veioverflate, plassering langs en grøft e.l.).– Systemet kan indikere at en plass er funnet, men ikke tilby den på grunn av en fast hindring på motsatt side av manøveren, som ikke ville gjort det mulig for bilen å følge den nødvendige banen for parkering.
– Systemet kan indikere at en plass er funnet, men ikke starte manøveren fordi veien er for smal.– Systemet er ikke beregnet for å utføre parkeringsmanøveren i en skarp sving.– Systemet registrerer ikke plasser som er mye større enn bilen eller som er innrammet av hindringer som er veldig lave (fortau, klosser osv.) eller veldig smale (trær, stolper, trådgjerder osv.).
– Det er ikke sikkert at alle hindringer som befinner seg i blindsonen til følerne, blir registrert og det kan hende de ikke lenger blir registrert under manøveren.– Bestemte materialer (tekstiler) absorberer lydbølger: det er ikke sikkert at fotgjengere registreres.– Et sammenstøt forfra eller bakfra på bilen kan forstyrre innstillingene til følerne, som ikke alltid registreres av systemet: avstandsmålinger kan bli gale.– Hvis det er mye last i bagasjerommet, kan bilen få en helling, noe som påvirker avstandsmålinger.Bilens følere og kamera(er) kan bli hindret av:– oppsamlet snø eller falt løv på veien,– dårlige værforhold (kraftig regn, tett tåke, snøvær),– støyinterferens fra støyende biler og maskiner (lastebiler, trykkluftsbor osv.).
WARNI NG
Ikke bruk funksjonen under følgende utvendige forhold:– Langs en myk skulder (f.eks. grøft) eller brygge eller på toppen av en nedoverbakke.– Når veioverflaten er glatt (f.eks. is).
WARNI NG
Hvis noen av de følgende funksjonsfeilene oppstår, må du ikke bruke systemet:– Hvis et dekk har lavt trykk.– Hvis en av støtfangerne er skadet.– Hvis et av kameraene er defekte.
WARNI NG
Hvis bilen har gjennomgått noen av de følgende endringene, må du ikke bruke funksjonen:– Når du transporterer en gjenstand som er lenger enn bilen (stige på takskinnene, sykkelstativ på bakluken osv.).– Når det er montert et ikke-godkjent tilhengerfeste.– Når kjettinger er montert.– Når du kjører på et reservehjul med liten diameter eller et "plassbesparende" reservehjul.
– Når de monterte hjulene har en annen størrelse enn originalhjulene.– Etter endring av én eller begge støtfangerne (ekstra beskyttelse).– Hvis følerne har blitt reparert av andre enn TOYOTA-forhandlernettverket.– Med føleren som ikke er godkjent for bilen.

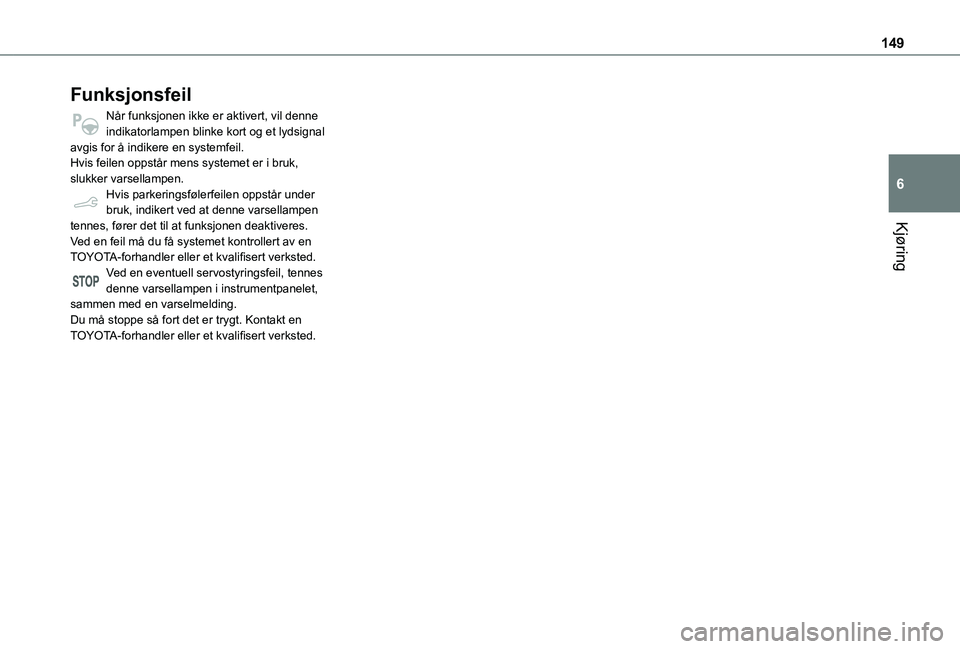

149
Kjøring
6
Funksjonsfeil
Når funksjonen ikke er aktivert, vil denne indikatorlampen blinke kort og et lydsignal avgis for å indikere en systemfeil.Hvis feilen oppstår mens systemet er i bruk, slukker varsellampen.Hvis parkeringsfølerfeilen oppstår under bruk, indikert ved at denne varsellampen tennes, fører det til at funksjonen deaktiveres.Ved en feil må du få systemet kontrollert av en TOYOTA-forhandler eller et kvalifisert verksted.Ved en eventuell servostyringsfeil, tennes denne varsellampen i instrumentpanelet, sammen med en varselmelding.Du må stoppe så fort det er trygt. Kontakt en TOYOTA-forhandler eller et kvalifisert verksted.

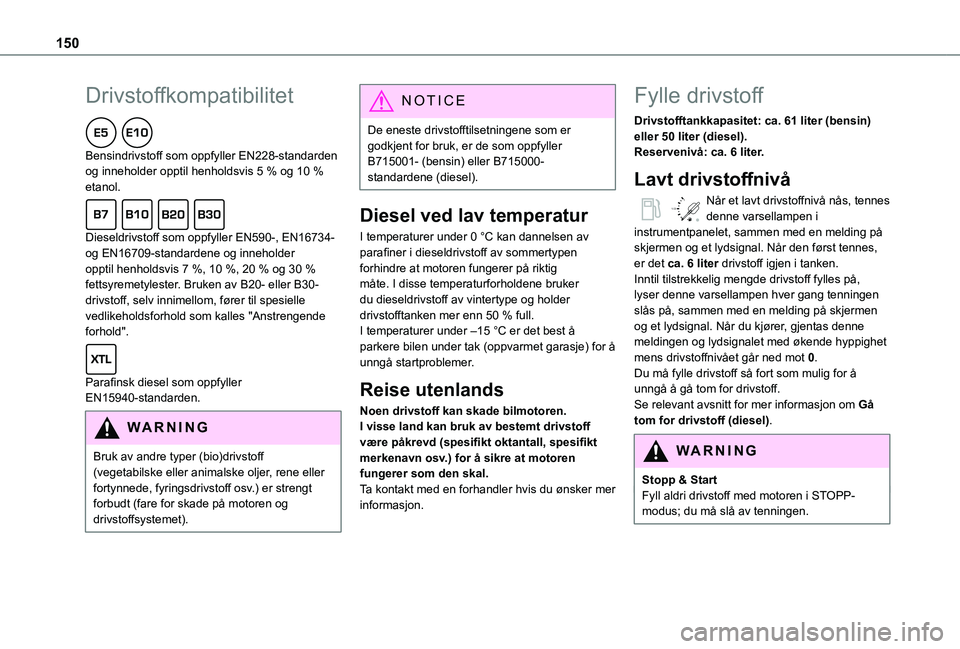

150
Drivstoffkompatibilitet
Bensindrivstoff som oppfyller EN228-standarden og inneholder opptil henholdsvis 5 % og 10 % etanol.
Dieseldrivstoff som oppfyller EN590-, EN16734- og EN16709-standardene og inneholder opptil henholdsvis 7 %, 10 %, 20 % og 30 % fettsyremetylester. Bruken av B20- eller B30-drivstoff, selv innimellom, fører til spesielle vedlikeholdsforhold som kalles "Anstrengende forhold".
Parafinsk diesel som oppfyller EN15940-standarden.
WARNI NG
Bruk av andre typer (bio)drivstoff (vegetabilske eller animalske oljer, rene eller fortynnede, fyringsdrivstoff osv.) er strengt forbudt (fare for skade på motoren og drivstoffsystemet).
NOTIC E
De eneste drivstofftilsetningene som er godkjent for bruk, er de som oppfyller B715001- (bensin) eller B715000-standardene (diesel).
Diesel ved lav temperatur
I temperaturer under 0 °C kan dannelsen av parafiner i dieseldrivstoff av sommertypen forhindre at motoren fungerer på riktig måte. I disse temperaturforholdene bruker du dieseldrivstoff av vintertype og holder drivstofftanken mer enn 50 % full.I temperaturer under –15 °C er det best å parkere bilen under tak (oppvarmet garasje) for å unngå startproblemer.
Reise utenlands
Noen drivstoff kan skade bilmotoren.I visse land kan bruk av bestemt drivstoff være påkrevd (spesifikt oktantall, spesifikt
merkenavn osv.) for å sikre at motoren fungerer som den skal.Ta kontakt med en forhandler hvis du ønsker mer informasjon.
Fylle drivstoff
Drivstofftankkapasitet: ca. 61 liter (bensin) eller 50 liter (diesel).Reservenivå: ca. 6 liter.
Lavt drivstoffnivå
/2
1 1Når et lavt drivstoffnivå nås, tennes denne varsellampen i instrumentpanelet, sammen med en melding på skjermen og et lydsignal. Når den først tennes, er det ca. 6 liter drivstoff igjen i tanken.Inntil tilstrekkelig mengde drivstoff fylles på, lyser denne varsellampen hver gang tenningen slås på, sammen med en melding på skjermen og et lydsignal. Når du kjører, gjentas denne meldingen og lydsignalet med økende hyppighet mens drivstoffnivået går ned mot 0.Du må fylle drivstoff så fort som mulig for å unngå å gå tom for drivstoff.Se relevant avsnitt for mer informasjon om Gå tom for drivstoff (diesel).
W
ARNI NG
Stopp & StartFyll aldri drivstoff med motoren i STOPP-modus; du må slå av tenningen.
