TOYOTA PROACE CITY VERSO 2021 Manual de utilizare (in Romanian)

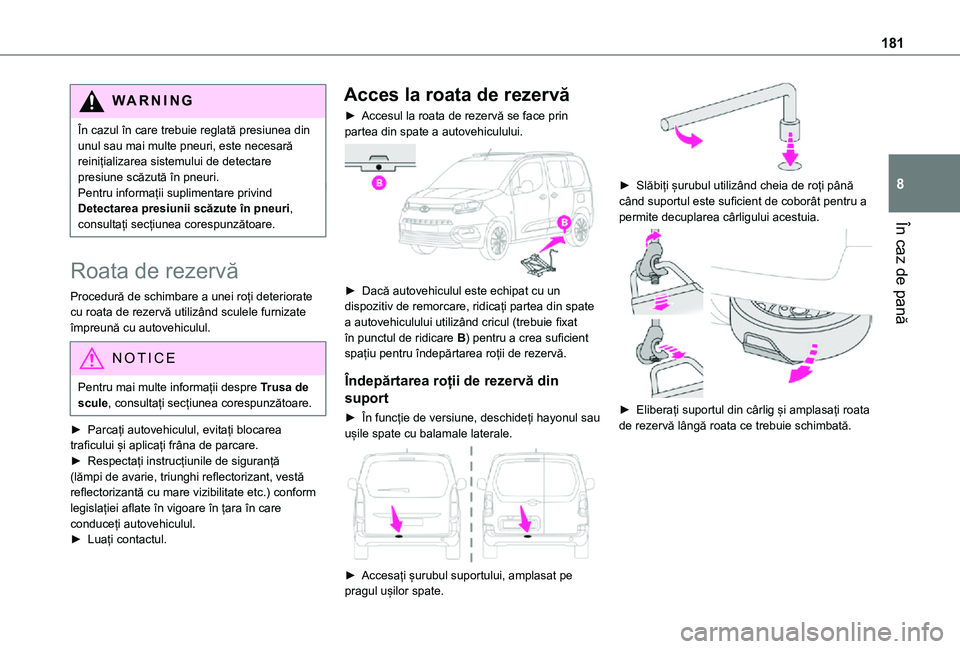

181
În caz de pană
8
WARNI NG
În cazul în care trebuie reglată presiunea din unul sau mai multe pneuri, este necesară reinițializarea sistemului de detectare presiune scăzută în pneuri.Pentru informații suplimentare privind Detectarea presiunii scăzute în pneuri, consultați secțiunea corespunzătoare.
Roata de rezervă
Procedură de schimbare a unei roți deteriorate cu roata de rezervă utilizând sculele furnizate împreună cu autovehiculul.
NOTIC E
Pentru mai multe informații despre Trusa de scule, consultați secțiunea corespunzătoare.
► Parcați autovehiculul, evitați blocarea
traficului și aplicați frâna de parcare.► Respectați instrucțiunile de siguranță (lămpi de avarie, triunghi reflectorizant, vestă reflectorizantă cu mare vizibilitate etc.) conform legislației aflate în vigoare în țara în care conduceți autovehiculul.► Luați contactul.
Acces la roata de rezervă
► Accesul la roata de rezervă se face prin partea din spate a autovehiculului.

► Dacă autovehiculul este echipat cu un dispozitiv de remorcare, ridicați partea din spate a autovehiculului utilizând cricul (trebuie fixat în punctul de ridicare B) pentru a crea suficient spațiu pentru îndepărtarea roții de rezervă.
Îndepărtarea roții de rezervă din
suport
► În funcție de versiune, deschideți hayonul sau ușile spate cu balamale laterale.

► Accesați șurubul suportului, amplasat pe pragul ușilor spate.

► Slăbiți șurubul utilizând cheia de roți până când suportul este suficient de coborât pentru a permite decuplarea cârligului acestuia.

► Eliberați suportul din cârlig și amplasați roata de rezervă lângă roata ce trebuie schimbată.

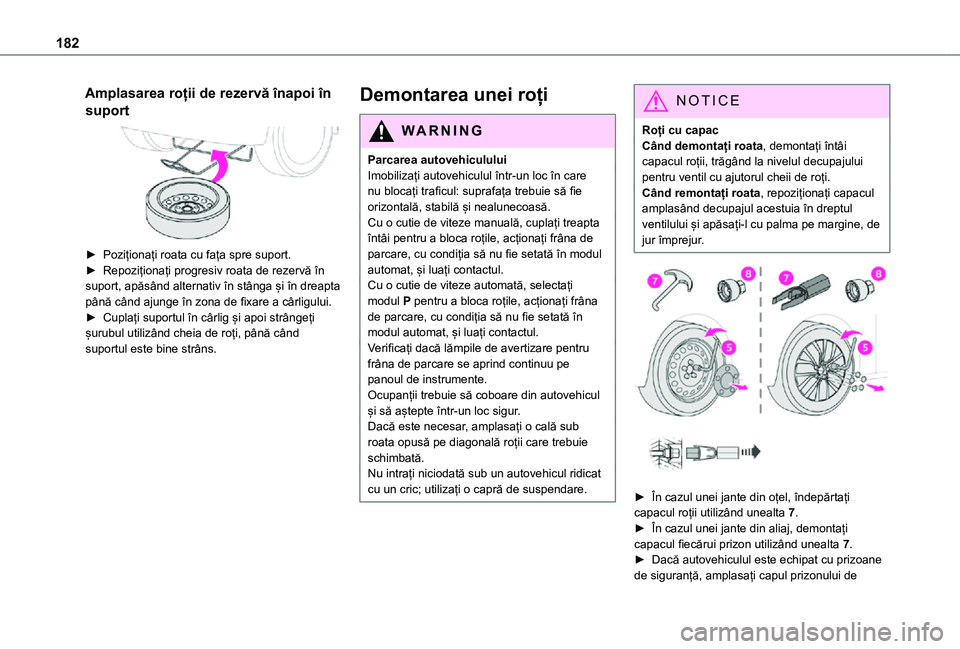

182
Amplasarea roții de rezervă înapoi în
suport

► Poziționați roata cu fața spre suport.► Repoziționați progresiv roata de rezervă în suport, apăsând alternativ în stânga și în dreapta până când ajunge în zona de fixare a cârligului.► Cuplați suportul în cârlig și apoi strângeți șurubul utilizând cheia de roți, până când suportul este bine strâns.
Demontarea unei roți
WARNI NG
Parcarea autovehicululuiImobilizați autovehiculul într-un loc în care nu blocați traficul: suprafața trebuie să fie orizontală, stabilă și nealunecoasă.Cu o cutie de viteze manuală, cuplați treapta întâi pentru a bloca roțile, acționați frâna de parcare, cu condiția să nu fie setată în modul automat, și luați contactul.Cu o cutie de viteze automată, selectați modul P pentru a bloca roțile, acționați frâna de parcare, cu condiția să nu fie setată în modul automat, și luați contactul.Verificați dacă lămpile de avertizare pentru frâna de parcare se aprind continuu pe panoul de instrumente.Ocupanții trebuie să coboare din autovehicul și să aștepte într-un loc sigur.Dacă este necesar, amplasați o cală sub roata opusă pe diagonală roții care trebuie
schimbată.Nu intrați niciodată sub un autovehicul ridicat cu un cric; utilizați o capră de suspendare.
NOTIC E
Roți cu capacCând demontați roata, demontați întâi capacul roții, trăgând la nivelul decupajului pentru ventil cu ajutorul cheii de roți.Când remontați roata, repoziționați capacul amplasând decupajul acestuia în dreptul ventilului și apăsați-l cu palma pe margine, de jur împrejur.


► În cazul unei jante din oțel, îndepărtați capacul roții utilizând unealta 7.► În cazul unei jante din aliaj, demontați capacul fiecărui prizon utilizând unealta 7.
► Dacă autovehiculul este echipat cu prizoane de siguranță, amplasați capul prizonului de

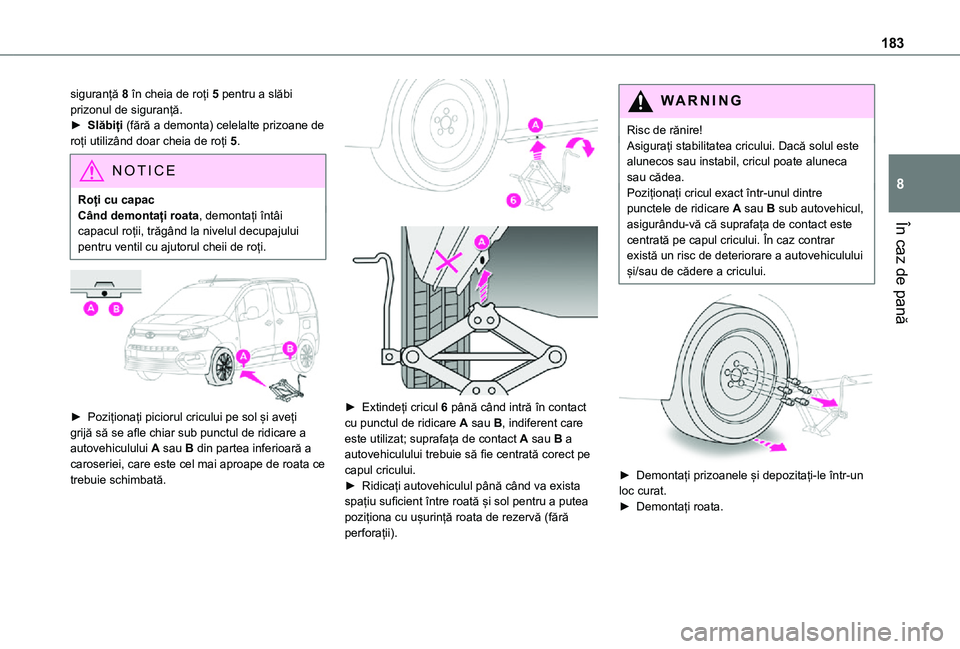

183
În caz de pană
8
siguranță 8 în cheia de roți 5 pentru a slăbi prizonul de siguranță.► Slăbiți (fără a demonta) celelalte prizoane de roți utilizând doar cheia de roți 5.
NOTIC E
Roți cu capacCând demontați roata, demontați întâi capacul roții, trăgând la nivelul decupajului
pentru ventil cu ajutorul cheii de roți.


► Poziționați piciorul cricului pe sol și aveți grijă să se afle chiar sub punctul de ridicare a
autovehiculului A sau B din partea inferioară a caroseriei, care este cel mai aproape de roata ce trebuie schimbată.


► Extindeți cricul 6 până când intră în contact cu punctul de ridicare A sau B, indiferent care este utilizat; suprafața de contact A sau B a autovehiculului trebuie să fie centrată corect pe capul cricului.► Ridicați autovehiculul până când va exista spațiu suficient între roată și sol pentru a putea poziționa cu ușurință roata de rezervă (fără perforații).
WARNI NG
Risc de rănire!Asigurați stabilitatea cricului. Dacă solul este alunecos sau instabil, cricul poate aluneca sau cădea.Poziționați cricul exact într-unul dintre punctele de ridicare A sau B sub autovehicul, asigurându-vă că suprafața de contact este centrată pe capul cricului. În caz contrar există un risc de deteriorare a autovehiculului și/sau de cădere a cricului.


► Demontați prizoanele și depozitați-le într-un loc curat.► Demontați roata.

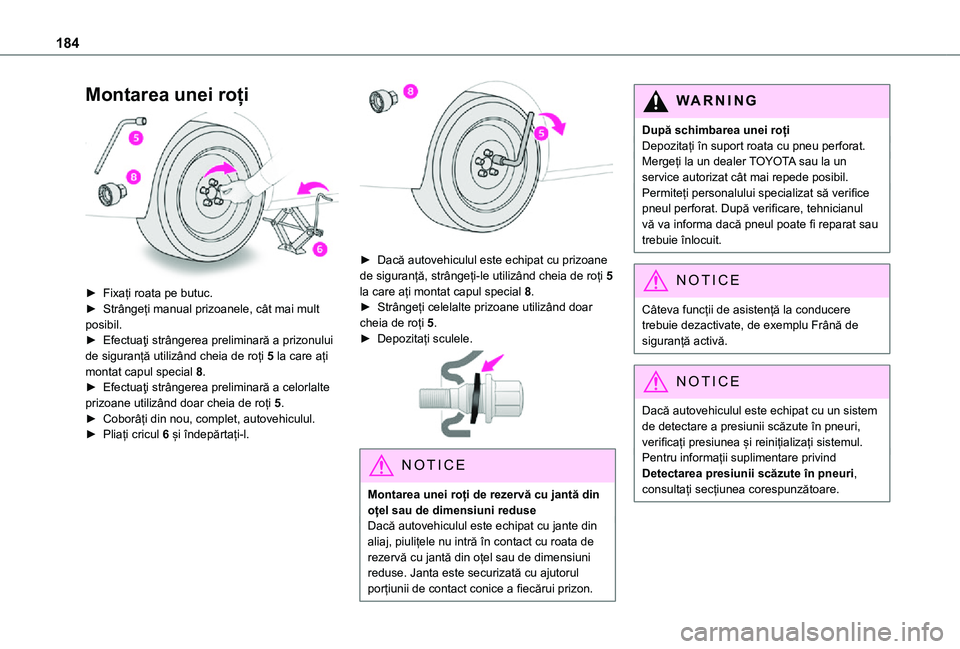

184
Montarea unei roți

► Fixați roata pe butuc.► Strângeți manual prizoanele, cât mai mult posibil.► Efectuaţi strângerea preliminară a prizonului de siguranță utilizând cheia de roți 5 la care ați montat capul special 8.► Efectuaţi strângerea preliminară a celorlalte prizoane utilizând doar cheia de roți 5.► Coborâți din nou, complet, autovehiculul.► Pliați cricul 6 și îndepărtați-l.

► Dacă autovehiculul este echipat cu prizoane de siguranță, strângeți-le utilizând cheia de roți 5 la care ați montat capul special 8.► Strângeți celelalte prizoane utilizând doar cheia de roți 5.► Depozitați sculele.

NOTIC E
Montarea unei roți de rezervă cu jantă din oțel sau de dimensiuni reduseDacă autovehiculul este echipat cu jante din aliaj, piulițele nu intră în contact cu roata de rezervă cu jantă din oțel sau de dimensiuni reduse. Janta este securizată cu ajutorul porțiunii de contact conice a fiecărui prizon.
WARNI NG
După schimbarea unei roțiDepozitați în suport roata cu pneu perforat.Mergeți la un dealer TOYOTA sau la un service autorizat cât mai repede posibil.Permiteți personalului specializat să verifice pneul perforat. După verificare, tehnicianul vă va informa dacă pneul poate fi reparat sau trebuie înlocuit.
NOTIC E
Câteva funcții de asistență la conducere trebuie dezactivate, de exemplu Frână de siguranță activă.
NOTIC E
Dacă autovehiculul este echipat cu un sistem de detectare a presiunii scăzute în pneuri, verificați presiunea și reinițializați sistemul.Pentru informații suplimentare privind Detectarea presiunii scăzute în pneuri, consultați secțiunea corespunzătoare.

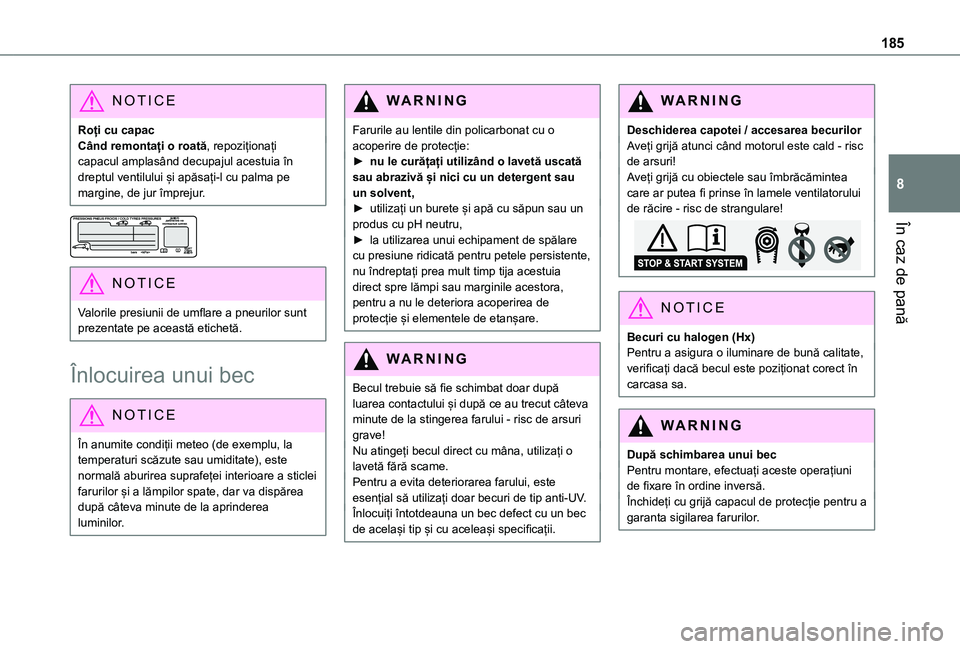

185
În caz de pană
8
NOTIC E
Roți cu capacCând remontați o roată, repoziționați capacul amplasând decupajul acestuia în dreptul ventilului și apăsați-l cu palma pe margine, de jur împrejur.


NOTIC E
Valorile presiunii de umflare a pneurilor sunt prezentate pe această etichetă.
ÃŽnlocuirea unui bec
NOTIC E
În anumite condiții meteo (de exemplu, la temperaturi scăzute sau umiditate), este normală aburirea suprafeței interioare a sticlei farurilor și a lămpilor spate, dar va dispărea după câteva minute de la aprinderea luminilor.
WARNI NG
Farurile au lentile din policarbonat cu o acoperire de protecție:► nu le curățați utilizând o lavetă uscată sau abrazivă și nici cu un detergent sau un solvent,► utilizați un burete și apă cu săpun sau un produs cu pH neutru,► la utilizarea unui echipament de spălare cu presiune ridicată pentru petele persistente, nu îndreptați prea mult timp tija acestuia direct spre lămpi sau marginile acestora, pentru a nu le deteriora acoperirea de protecție și elementele de etanșare.
WARNI NG
Becul trebuie să fie schimbat doar după luarea contactului și după ce au trecut câteva minute de la stingerea farului - risc de arsuri grave!Nu atingeți becul direct cu mâna, utilizați o lavetă fără scame.Pentru a evita deteriorarea farului, este esențial să utilizați doar becuri de tip anti-UV.Înlocuiți întotdeauna un bec defect cu un bec de același tip și cu aceleași specificații.
WARNI NG
Deschiderea capotei / accesarea becurilorAveți grijă atunci când motorul este cald - risc de arsuri!Aveți grijă cu obiectele sau îmbrăcămintea care ar putea fi prinse în lamele ventilatorului de răcire - risc de strangulare!
NOTIC E
Becuri cu halogen (Hx)Pentru a asigura o iluminare de bună calitate, verificați dacă becul este poziționat corect în carcasa sa.
WARNI NG
După schimbarea unui becPentru montare, efectuați aceste operațiuni de fixare în ordine inversă.Închideți cu grijă capacul de protecție pentru a garanta sigilarea farurilor.

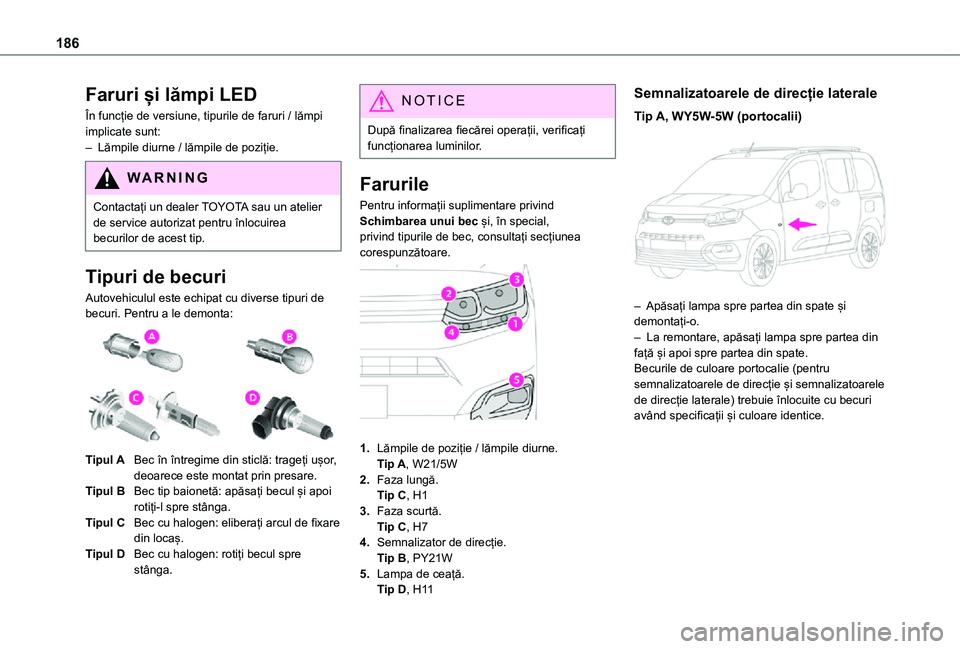

186
Faruri și lămpi LED
În funcție de versiune, tipurile de faruri / lămpi implicate sunt:– Lămpile diurne / lămpile de poziție.
WARNI NG
Contactați un dealer TOYOTA sau un atelier de service autorizat pentru înlocuirea becurilor de acest tip.
Tipuri de becuri
Autovehiculul este echipat cu diverse tipuri de becuri. Pentru a le demonta:

Tipul ABec în întregime din sticlă: trageți ușor, deoarece este montat prin presare.
Tipul BBec tip baionetă: apăsați becul și apoi rotiți-l spre stânga.
Tipul CBec cu halogen: eliberați arcul de fixare din locaș.
Tipul DBec cu halogen: rotiți becul spre stânga.
NOTIC E
După finalizarea fiecărei operații, verificați funcționarea luminilor.
Farurile
Pentru informații suplimentare privind Schimbarea unui bec și, în special, privind tipurile de bec, consultați secțiunea corespunzătoare.

1.Lămpile de poziție / lămpile diurne.Tip A, W21/5W
2.Faza lungă.Tip C, H1
3.Faza scurtă.Tip C, H7
4.Semnalizator de direcție.Tip B, PY21W
5.Lampa de ceață.Tip D, H11
Semnalizatoarele de direcție laterale
Tip A, WY5W-5W (portocalii)

– Apăsați lampa spre partea din spate și demontați-o.– La remontare, apăsați lampa spre partea din față și apoi spre partea din spate.Becurile de culoare portocalie (pentru semnalizatoarele de direcție și semnalizatoarele de direcție laterale) trebuie înlocuite cu becuri având specificații și culoare identice.

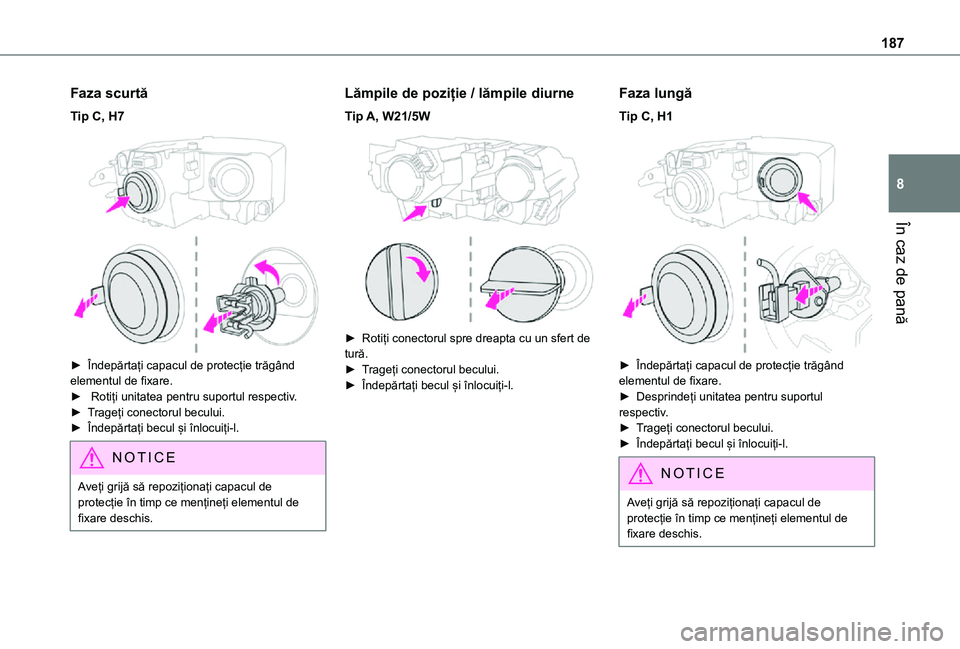

187
În caz de pană
8
Faza scurtă
Tip C, H7

► Îndepărtați capacul de protecție trăgând elementul de fixare. ► Rotiți unitatea pentru suportul respectiv.► Trageți conectorul becului.► Îndepărtați becul și înlocuiți-l.
NOTIC E
Aveți grijă să repoziționați capacul de protecție în timp ce mențineți elementul de fixare deschis.
Lămpile de poziție / lămpile diurne
Tip A, W21/5W

► Rotiți conectorul spre dreapta cu un sfert de tură.► Trageți conectorul becului.► Îndepărtați becul și înlocuiți-l.
Faza lungă
Tip C, H1

► Îndepărtați capacul de protecție trăgând elementul de fixare.► Desprindeți unitatea pentru suportul respectiv.► Trageți conectorul becului.► Îndepărtați becul și înlocuiți-l.
NOTIC E
Aveți grijă să repoziționați capacul de protecție în timp ce mențineți elementul de fixare deschis.

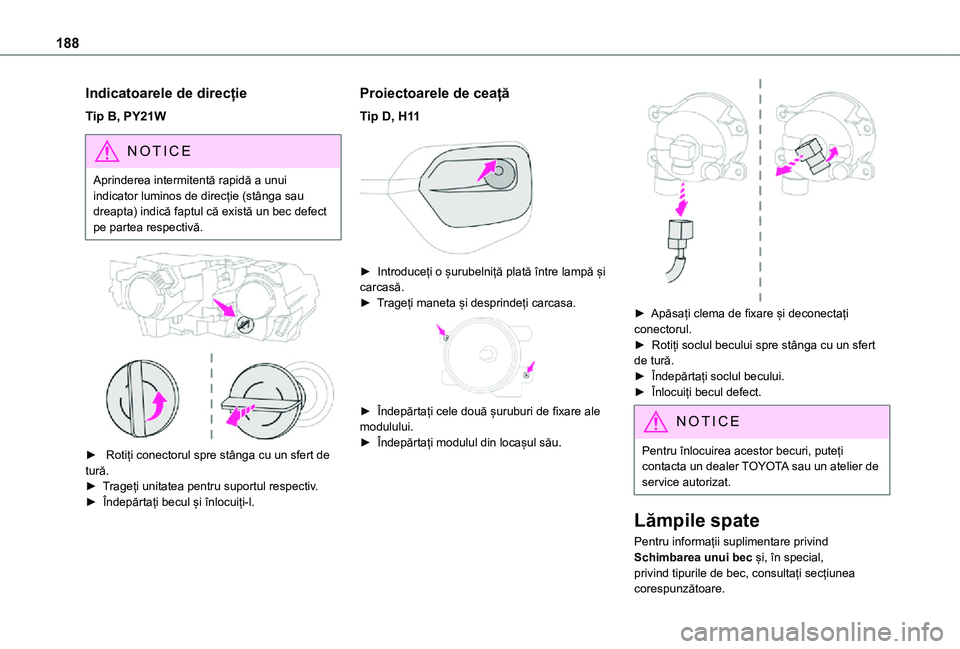

188
Indicatoarele de direcție
Tip B, PY21W
NOTIC E
Aprinderea intermitentă rapidă a unui indicator luminos de direcție (stânga sau dreapta) indică faptul că există un bec defect pe partea respectivă.


► Rotiți conectorul spre stânga cu un sfert de tură.
► Trageți unitatea pentru suportul respectiv.► Îndepărtați becul și înlocuiți-l.
Proiectoarele de ceață
Tip D, H11

► Introduceți o șurubelniță plată între lampă și carcasă.► Trageți maneta și desprindeți carcasa.

► Îndepărtați cele două șuruburi de fixare ale modulului.► Îndepărtați modulul din locașul său.

► Apăsați clema de fixare și deconectați conectorul.► Rotiți soclul becului spre stânga cu un sfert de tură.► Îndepărtați soclul becului.► Înlocuiți becul defect.
NOTIC E
Pentru înlocuirea acestor becuri, puteți contacta un dealer TOYOTA sau un atelier de service autorizat.
Lămpile spate
Pentru informații suplimentare privind Schimbarea unui bec și, în special, privind tipurile de bec, consultați secțiunea corespunzătoare.

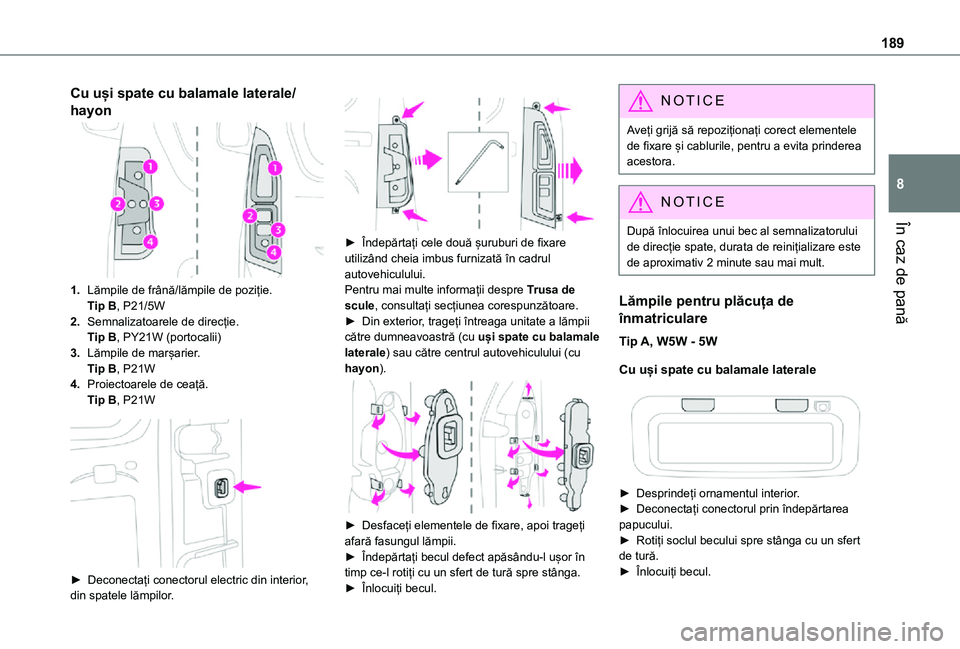

189
În caz de pană
8
Cu uși spate cu balamale laterale/
hayon
1.Lămpile de frână/lămpile de poziție.Tip B, P21/5W
2.Semnalizatoarele de direcție.Tip B, PY21W (portocalii)
3.Lămpile de marșarier.Tip B, P21W
4.Proiectoarele de ceață.Tip B, P21W

► Deconectați conectorul electric din interior, din spatele lămpilor.


► Îndepărtați cele două șuruburi de fixare
utilizând cheia imbus furnizată în cadrul autovehiculului.Pentru mai multe informații despre Trusa de scule, consultați secțiunea corespunzătoare.► Din exterior, trageți întreaga unitate a lămpii către dumneavoastră (cu uși spate cu balamale laterale) sau către centrul autovehiculului (cu hayon).

► Desfaceți elementele de fixare, apoi trageți afară fasungul lămpii.
► Îndepărtați becul defect apăsându-l ușor în timp ce-l rotiți cu un sfert de tură spre stânga.► Înlocuiți becul.
NOTIC E
Aveți grijă să repoziționați corect elementele de fixare și cablurile, pentru a evita prinderea acestora.
NOTIC E
După înlocuirea unui bec al semnalizatorului
de direcție spate, durata de reinițializare este de aproximativ 2 minute sau mai mult.
Lămpile pentru plăcuța de
înmatriculare
Tip A, W5W - 5W
Cu uși spate cu balamale laterale


► Desprindeți ornamentul interior.► Deconectați conectorul prin îndepărtarea papucului.► Rotiți soclul becului spre stânga cu un sfert de tură.► Înlocuiți becul.

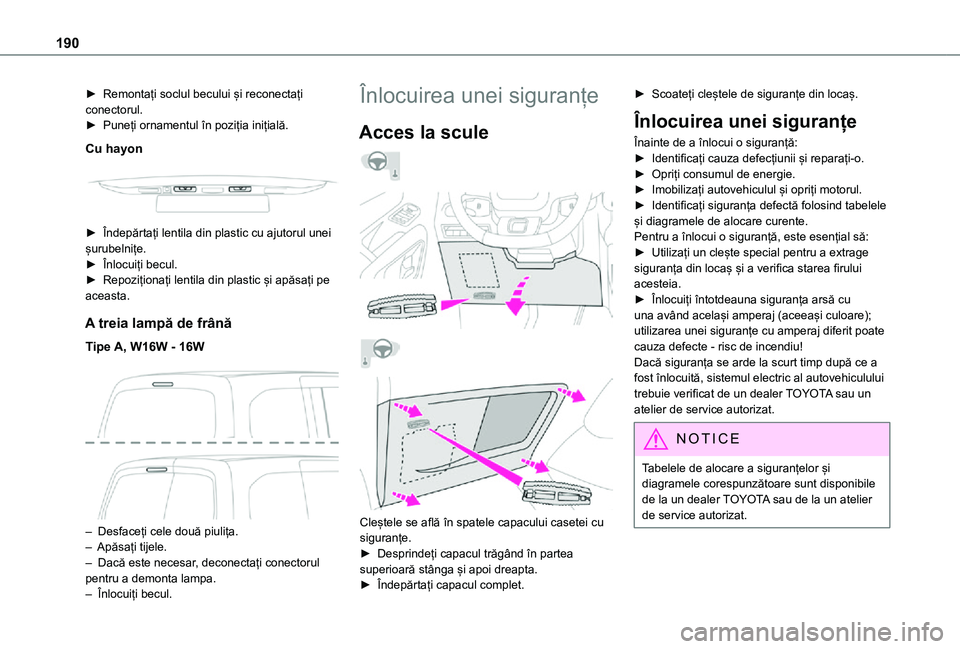

190
► Remontați soclul becului și reconectați conectorul.► Puneți ornamentul în poziția inițială.
Cu hayon


► Îndepărtați lentila din plastic cu ajutorul unei șurubelnițe.► Înlocuiți becul.► Repoziționați lentila din plastic și apăsați pe aceasta.
A treia lampă de frână
Tipe A, W16W - 16W

– Desfaceți cele două piulița.– Apăsați tijele.– Dacă este necesar, deconectați conectorul pentru a demonta lampa.– Înlocuiți becul.
Înlocuirea unei siguranțe
Acces la scule




Cleștele se află în spatele capacului casetei cu siguranțe.
► Desprindeți capacul trăgând în partea superioară stânga și apoi dreapta.► Îndepărtați capacul complet.
► Scoateți cleștele de siguranțe din locaș.
Înlocuirea unei siguranțe
Înainte de a înlocui o siguranță:► Identificați cauza defecțiunii și reparați-o.► Opriți consumul de energie.► Imobilizați autovehiculul și opriți motorul.► Identificați siguranța defectă folosind tabelele și diagramele de alocare curente.Pentru a înlocui o siguranță, este esențial să:► Utilizați un clește special pentru a extrage siguranța din locaș și a verifica starea firului acesteia.► Înlocuiți întotdeauna siguranța arsă cu una având același amperaj (aceeași culoare); utilizarea unei siguranțe cu amperaj diferit poate cauza defecte - risc de incendiu!Dacă siguranța se arde la scurt timp după ce a fost înlocuită, sistemul electric al autovehiculului trebuie verificat de un dealer TOYOTA sau un atelier de service autorizat.
NOTIC E
Tabelele de alocare a siguranțelor și diagramele corespunzătoare sunt disponibile de la un dealer TOYOTA sau de la un atelier de service autorizat.
