TOYOTA PROACE VERSO 2020 Instrukcja obsługi (in Polish)

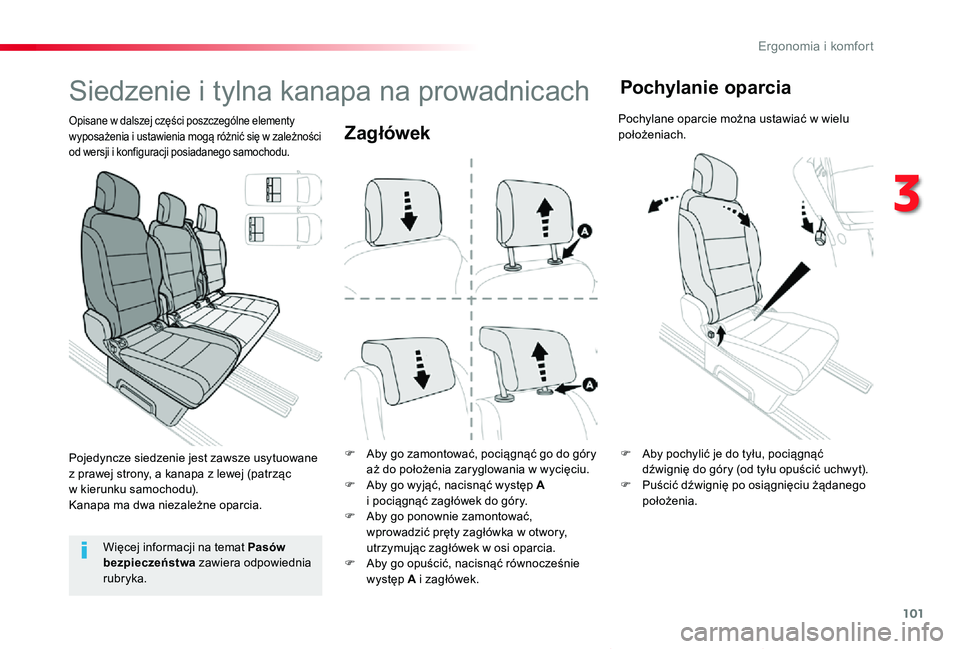

101
Proace-Verso_pl_Chap03_ergonomie-et-confort_ed01-2019
Zagłówek
F Aby go zamontować, pociągnąć go do góry aż do położenia zaryglowania w wycięciu.F Aby go wyjąć, nacisnąć występ A i pociągnąć zagłówek do góry.F Aby go ponownie zamontować, wprowadzić pręty zagłówka w otwory, utrzymując zagłówek w osi oparcia.F Aby go opuścić, nacisnąć równocześnie występ A i zagłówek.
Siedzenie i tylna kanapa na prowadnicach
Opisane w dalszej części poszczególne elementy wyposażenia i ustawienia mogą różnić się w zależności od wersji i konfiguracji posiadanego samochodu.
Więcej informacji na temat Pasów bezpieczeństwa zawiera odpowiednia rubryka.
F Aby pochylić je do tyłu, pociągnąć dźwignię do góry (od tyłu opuścić uchwyt).F Puścić dźwignię po osiągnięciu żądanego położenia.
Pochylanie oparcia
Pochylane oparcie można ustawiać w wielu położeniach.
Pojedyncze siedzenie jest zawsze usytuowane z prawej strony, a kanapa z lewej (patrząc w kierunku samochodu).Kanapa ma dwa niezależne oparcia.
3
Ergonomia i komfort

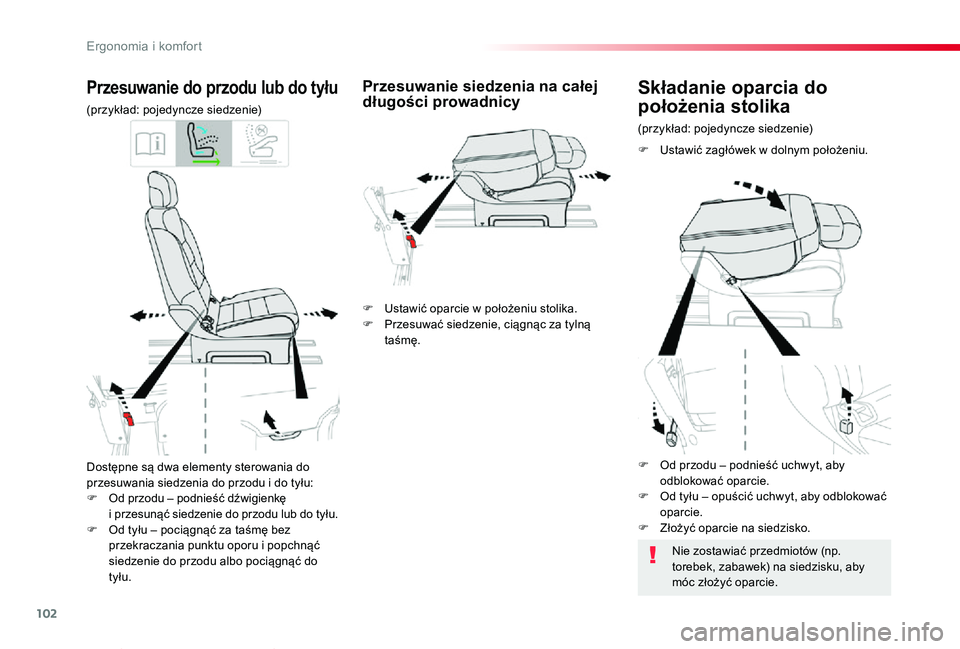

102
Proace-Verso_pl_Chap03_ergonomie-et-confort_ed01-2019
Dostępne są dwa elementy sterowania do przesuwania siedzenia do przodu i do tyłu:F Od przodu – podnieść dźwigienkę i przesunąć siedzenie do przodu lub do tyłu.F Od tyłu – pociągnąć za taśmę bez przekraczania punktu oporu i popchnąć siedzenie do przodu albo pociągnąć do tyłu.
Przesuwanie do przodu lub do tyłu
(przykład: pojedyncze siedzenie)
(przykład: pojedyncze siedzenie)
Składanie oparcia do
położenia stolika
F Ustawić zagłówek w dolnym położeniu.
Przesuwanie siedzenia na całej długości prowadnicy
Nie zostawiać przedmiotów (np. torebek, zabawek) na siedzisku, aby móc złożyć oparcie.
F Ustawić oparcie w położeniu stolika.F Przesuwać siedzenie, ciągnąc za tylną taśmę.
F Od przodu – podnieść uchwyt, aby odblokować oparcie.F Od tyłu – opuścić uchwyt, aby odblokować oparcie.F Złożyć oparcie na siedzisko.
E

103
Proace-Verso_pl_Chap03_ergonomie-et-confort_ed01-2019
Demontaż
(przykład: pojedyncze siedzenie)F Przesunąć siedzenie do przodu, aby uzyskać dostęp do taśmy.F Złożyć oparcie do położenia stolika.
Ustawienie oparcia w położeniu wyprostowanym (między znakami)
Aby móc ustawić oparcie w położeniu wyprostowanym, siedzenie powinno być ustawione między znakami.Strzałka nie powinna znajdować się poza znakami.
Nie używać taśmy do podnoszenia siedzenia lub kanapy.F Użyć przedniej dźwigienki, aby przesunąć siedzenie aż do ustawienia między znakami.
F Od tyłu – pociągnąć za taśmę do oporu, aby zwolnić zamocowania, i przechylić siedzenie do przodu, aby ustawić je w pozycji pionowej.F Wyjąć siedzenie przez boczne drzwi w rzędzie 2. albo od tyłu w rzędzie 3.
W przypadku demontażu i przechowywania siedzenia (albo kanapy) poza samochodem pamiętać o przechowywaniu go ( jej) w czystym miejscu, aby zapobiec przedostawaniu się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a) zaprojektowane(-a) wyłącznie do użytkowania w samochodzie. Jest ono (ona) wyposażone(-a) w mechanizmy, których działanie może ulec pogorszeniu w przypadku nieprawidłowego użytkowania i upuszczenia.
3
Ergonomia i komfort

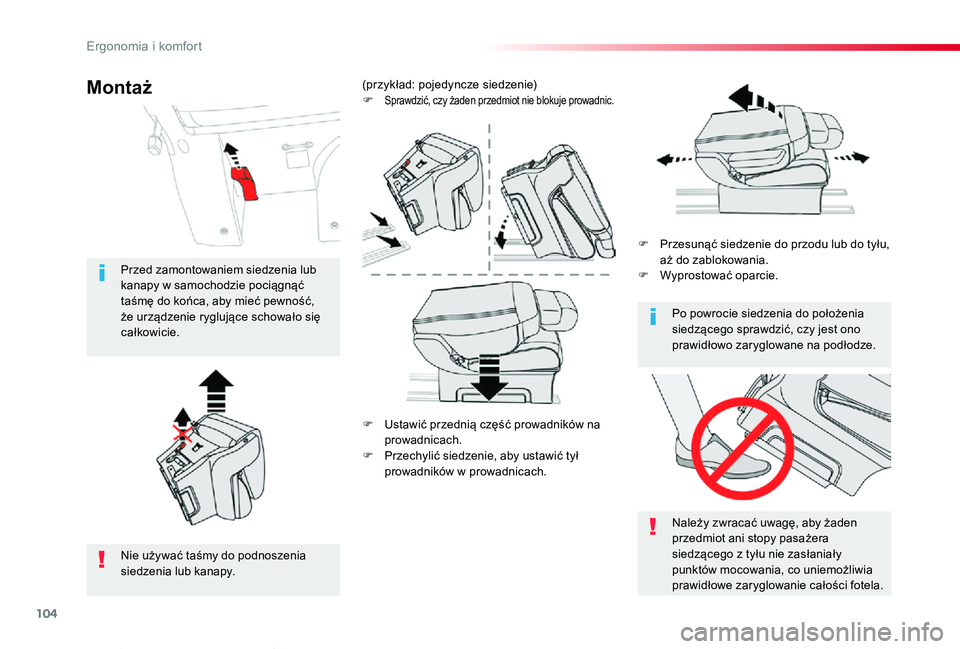

104
Proace-Verso_pl_Chap03_ergonomie-et-confort_ed01-2019
F Ustawić przednią część prowadników na prowadnicach.
F Przechylić siedzenie, aby ustawić tył prowadników w prowadnicach.
F Przesunąć siedzenie do przodu lub do tyłu, aż do zablokowania.F Wyprostować oparcie.
(przykład: pojedyncze siedzenie)F Sprawdzić, czy żaden przedmiot nie blokuje prowadnic.
Należy zwracać uwagę, aby żaden przedmiot ani stopy pasażera siedzącego z tyłu nie zasłaniały punktów mocowania, co uniemożliwia prawidłowe zaryglowanie całości fotela.
Po powrocie siedzenia do położenia siedzącego sprawdzić, czy jest ono prawidłowo zaryglowane na podłodze.
Nie używać taśmy do podnoszenia siedzenia lub kanapy.
Przed zamontowaniem siedzenia lub kanapy w samochodzie pociągnąć taśmę do końca, aby mieć pewność, że urządzenie ryglujące schowało się całkowicie.
Montaż
Ergonomia i komfort

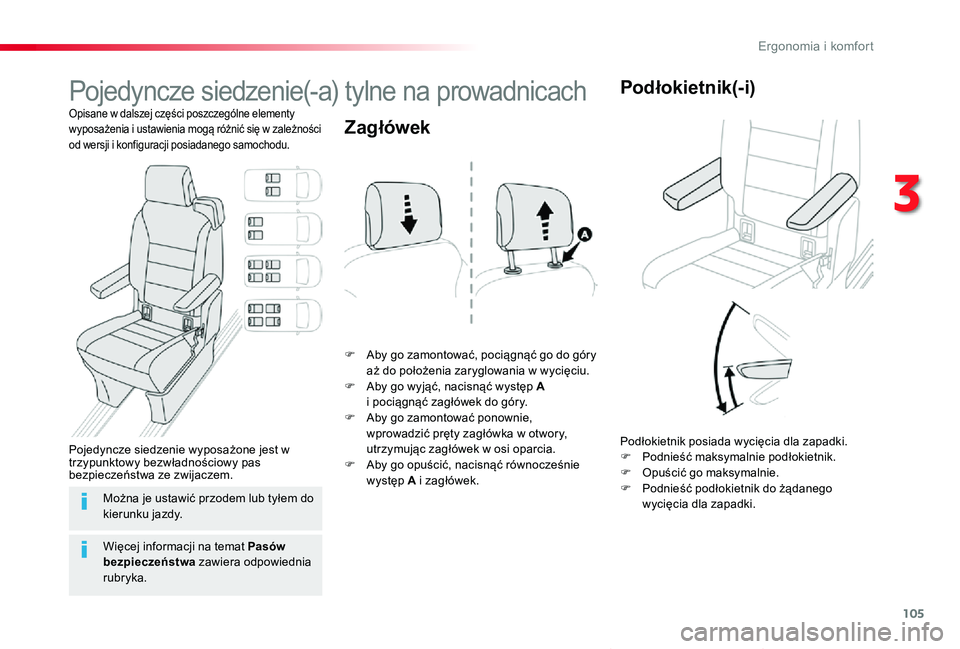

105
Proace-Verso_pl_Chap03_ergonomie-et-confort_ed01-2019
Pojedyncze siedzenie(-a) tylne na prowadnicach
Opisane w dalszej części poszczególne elementy wyposażenia i ustawienia mogą różnić się w zależności od wersji i konfiguracji posiadanego samochodu.
F Aby go zamontować, pociągnąć go do góry aż do położenia zaryglowania w wycięciu.F Aby go wyjąć, nacisnąć występ A i pociągnąć zagłówek do góry.F Aby go zamontować ponownie, wprowadzić pręty zagłówka w otwory, utrzymując zagłówek w osi oparcia.F Aby go opuścić, nacisnąć równocześnie występ A i zagłówek.
Zagłówek
Podłokietnik posiada wycięcia dla zapadki.F Podnieść maksymalnie podłokietnik.F Opuścić go maksymalnie.F Podnieść podłokietnik do żądanego wycięcia dla zapadki.
Podłokietnik(-i)
Można je ustawić przodem lub tyłem do kierunku jazdy.
Pojedyncze siedzenie wyposażone jest w trzypunktowy bezwładnościowy pasbezpieczeństwa ze zwijaczem.
Więcej informacji na temat Pasów bezpieczeństwa zawiera odpowiednia rubryka.
3
Ergonomia i komfort

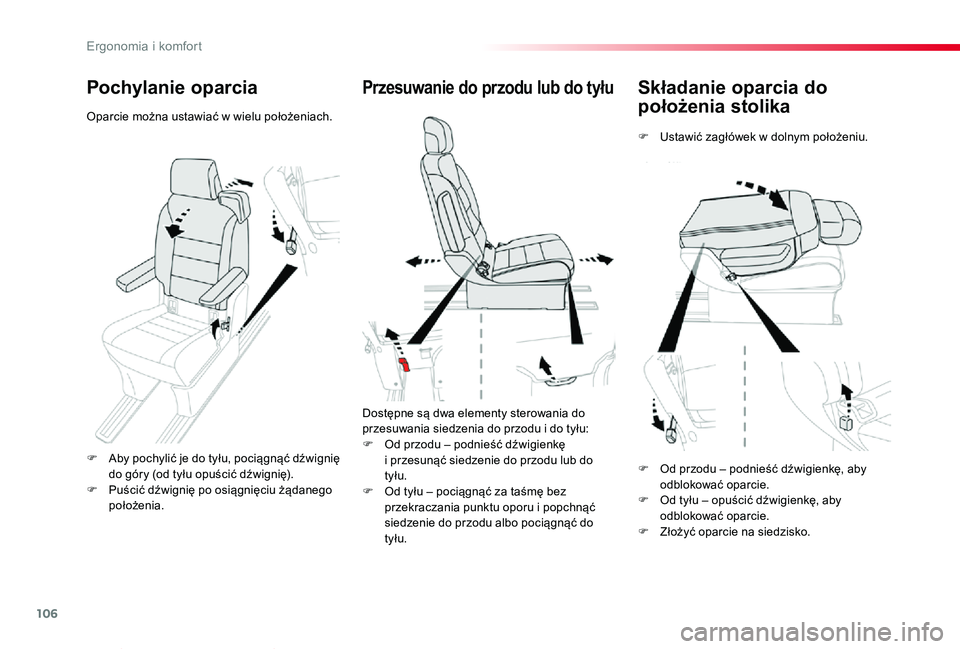

106
Proace-Verso_pl_Chap03_ergonomie-et-confort_ed01-2019
Składanie oparcia do
położenia stolika
F Ustawić zagłówek w dolnym położeniu.
Przesuwanie do przodu lub do tyłu
Dostępne są dwa elementy sterowania do przesuwania siedzenia do przodu i do tyłu:
F Od przodu – podnieść dźwigienkę i przesunąć siedzenie do przodu lub do tyłu.F Od tyłu – pociągnąć za taśmę bez przekraczania punktu oporu i popchnąć siedzenie do przodu albo pociągnąć do tyłu.
Pochylanie oparcia
Oparcie można ustawiać w wielu położeniach.
F Aby pochylić je do tyłu, pociągnąć dźwignię do góry (od tyłu opuścić dźwignię).F Puścić dźwignię po osiągnięciu żądanego położenia.
F Od przodu – podnieść dźwigienkę, aby odblokować oparcie.F Od tyłu – opuścić dźwigienkę, aby odblokować oparcie.F Złożyć oparcie na siedzisko.
E

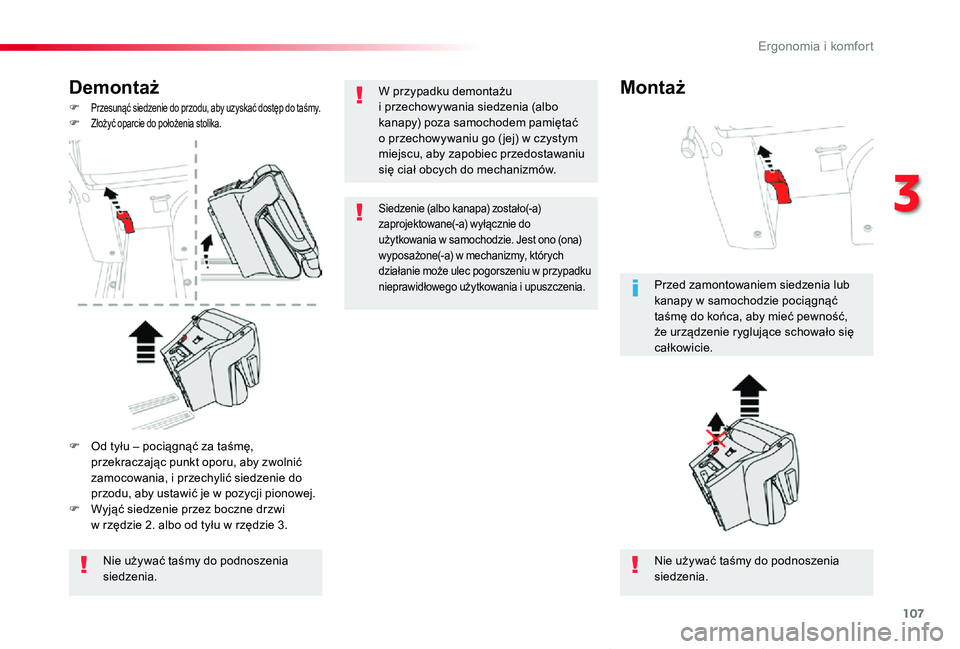

107
Proace-Verso_pl_Chap03_ergonomie-et-confort_ed01-2019
Demontaż
F Przesunąć siedzenie do przodu, aby uzyskać dostęp do taśmy.F Złożyć oparcie do położenia stolika.
Nie używać taśmy do podnoszenia siedzenia.Nie używać taśmy do podnoszenia siedzenia.
Przed zamontowaniem siedzenia lub kanapy w samochodzie pociągnąć taśmę do końca, aby mieć pewność, że urządzenie ryglujące schowało się całkowicie.
F Od tyłu – pociągnąć za taśmę, przekraczając punkt oporu, aby zwolnić zamocowania, i przechylić siedzenie do przodu, aby ustawić je w pozycji pionowej.F Wyjąć siedzenie przez boczne drzwi w rzędzie 2. albo od tyłu w rzędzie 3.
MontażW przypadku demontażu i przechowywania siedzenia (albo kanapy) poza samochodem pamiętać o przechowywaniu go ( jej) w czystym miejscu, aby zapobiec przedostawaniu się ciał obcych do mechanizmów.
Siedzenie (albo kanapa) zostało(-a) zaprojektowane(-a) wyłącznie do użytkowania w samochodzie. Jest ono (ona)
wyposażone(-a) w mechanizmy, których działanie może ulec pogorszeniu w przypadku nieprawidłowego użytkowania i upuszczenia.
3
Ergonomia i komfort

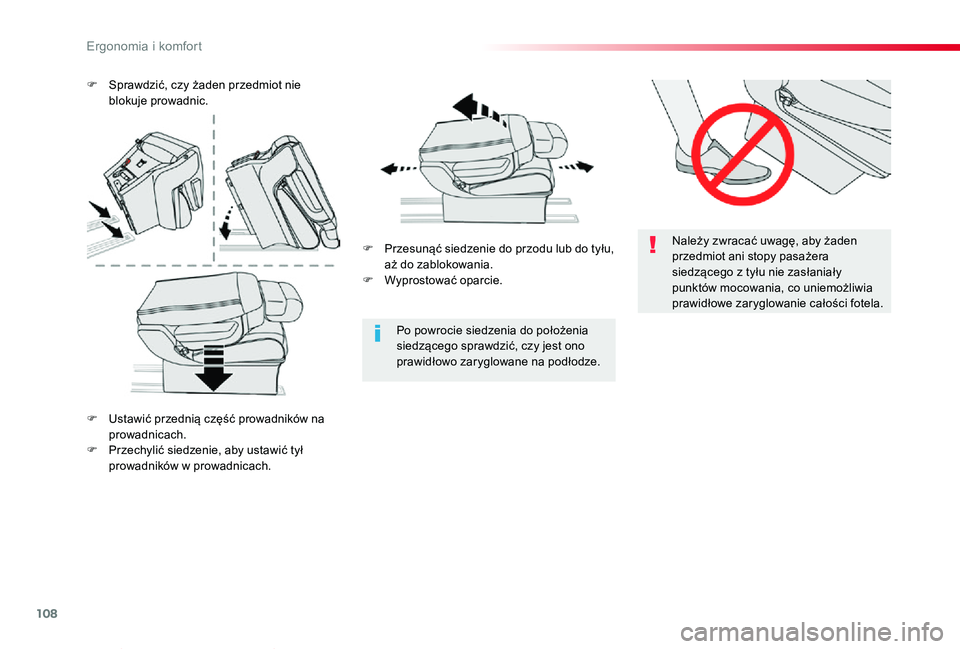

108
Proace-Verso_pl_Chap03_ergonomie-et-confort_ed01-2019
Należy zwracać uwagę, aby żaden przedmiot ani stopy pasażera siedzącego z tyłu nie zasłaniały punktów mocowania, co uniemożliwia prawidłowe zaryglowanie całości fotela.
Po powrocie siedzenia do położenia siedzącego sprawdzić, czy jest ono prawidłowo zaryglowane na podłodze.
F Przesunąć siedzenie do przodu lub do tyłu, aż do zablokowania.F Wyprostować oparcie.
F Sprawdzić, czy żaden przedmiot nie blokuje prowadnic.
F Ustawić przednią część prowadników na prowadnicach.F Przechylić siedzenie, aby ustawić tył prowadników w prowadnicach.
E

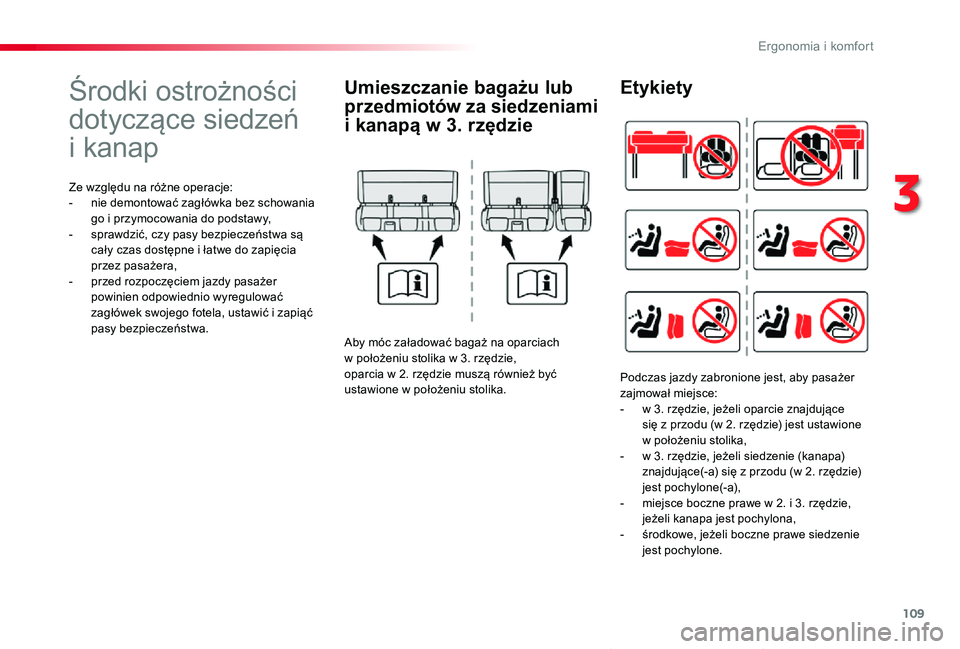

109
Proace-Verso_pl_Chap03_ergonomie-et-confort_ed01-2019
Środki ostrożności
dotyczące siedzeń
i kanap
Ze względu na różne operacje:- nie demontować zagłówka bez schowania go i przymocowania do podstawy,- sprawdzić, czy pasy bezpieczeństwa są cały czas dostępne i łatwe do zapięcia przez pasażera,- przed rozpoczęciem jazdy pasażer powinien odpowiednio wyregulować zagłówek swojego fotela, ustawić i zapiąć pasy bezpieczeństwa.
Umieszczanie bagażu lub
przedmiotów za siedzeniami
i kanapą w 3. rzędzie
Aby móc załadować bagaż na oparciach w położeniu stolika w 3. rzędzie, oparcia w 2. rzędzie muszą również być ustawione w położeniu stolika.
Etykiety
Podczas jazdy zabronione jest, aby pasażer zajmował miejsce:- w 3. rzędzie, jeżeli oparcie znajdujące się z przodu (w 2. rzędzie) jest ustawione w położeniu stolika,- w 3. rzędzie, jeżeli siedzenie (kanapa) znajdujące(-a) się z przodu (w 2. rzędzie) jest pochylone(-a),- miejsce boczne prawe w 2. i 3. rzędzie, jeżeli kanapa jest pochylona,- środkowe, jeżeli boczne prawe siedzenie jest pochylone.
3
Ergonomia i komfort

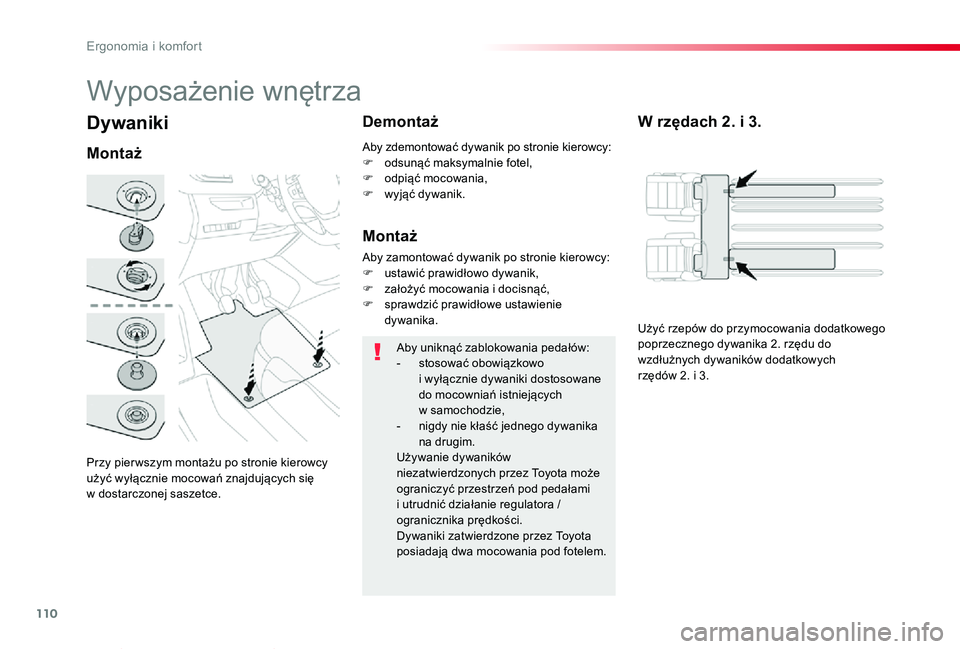

110
Proace-Verso_pl_Chap03_ergonomie-et-confort_ed01-2019
Dywaniki
Przy pier wszym montażu po stronie kierowcy użyć wyłącznie mocowań znajdujących się w dostarczonej saszetce.
Montaż
Demontaż
Aby uniknąć zablokowania pedałów:- stosować obowiązkowo i wyłącznie dywaniki dostosowane do mocowniań istniejących w samochodzie,- nigdy nie kłaść jednego dywanika na drugim.Używanie dywaników niezatwierdzonych przez Toyota może ograniczyć przestrzeń pod pedałami i utrudnić działanie regulatora / ogranicznika prędkości.Dywaniki zatwierdzone przez Toyota
posiadajÄ… dwa mocowania pod fotelem.
Aby zdemontować dywanik po stronie kierowcy:F odsunąć maksymalnie fotel,F odpiąć mocowania,F wyjąć dywanik.
Wyposażenie wnętrza
W rzędach 2. i 3.
Montaż
Aby zamontować dywanik po stronie kierowcy:F ustawić prawidłowo dywanik,F założyć mocowania i docisnąć,F sprawdzić prawidłowe ustawienie dywanika.Użyć rzepów do przymocowania dodatkowego poprzecznego dywanika 2. rzędu do wzdłużnych dywaników dodatkowych rzędów 2. i 3.
Ergonomia i komfort
