Page 151 of 418

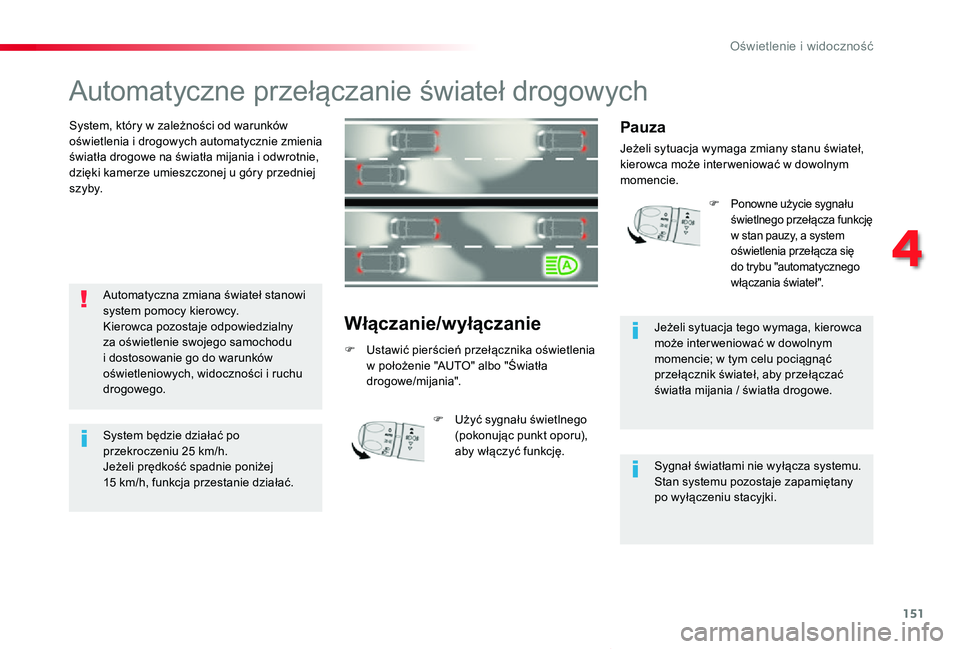

151
Proace-Verso_pl_Chap04_eclairage-et-visibilite_ed01-2019
Automatyczne przełączanie świateł drogowych
System, który w zależności od warunków oświetlenia i drogowych automatycznie zmienia światła drogowe na światła mijania i odwrotnie, dzięki kamerze umieszczonej u góry przedniej s z y by.
Włączanie/wyłączanie
F Ustawić pierścień przełącznika oświetlenia w położenie "AUTO" albo "Światła drogowe/mijania".
Automatyczna zmiana świateł stanowi system pomocy kierowcy.Kierowca pozostaje odpowiedzialny za oświetlenie swojego samochodu i dostosowanie go do warunków oświetleniowych, widoczności i ruchu drogowego.
System będzie działać po
przekroczeniu 25 km/h.Jeżeli prędkość spadnie poniżej 15 km/h, funkcja przestanie działać.
F Użyć sygnału świetlnego (pokonując punkt oporu), aby włączyć funkcję.
F Ponowne użycie sygnału świetlnego przełącza funkcję w stan pauzy, a system
oświetlenia przełącza się do trybu "automatycznego włączania świateł".
Pauza
Jeżeli sytuacja wymaga zmiany stanu świateł, kierowca może inter weniować w dowolnym momencie.
Jeżeli sytuacja tego wymaga, kierowca może inter weniować w dowolnym momencie; w tym celu pociągnąć przełącznik świateł, aby przełączać światła mijania / światła drogowe.
Sygnał światłami nie wyłącza systemu.Stan systemu pozostaje zapamiętany po wyłączeniu stacyjki.
4
Oświetlenie i widoczność
Page 152 of 418

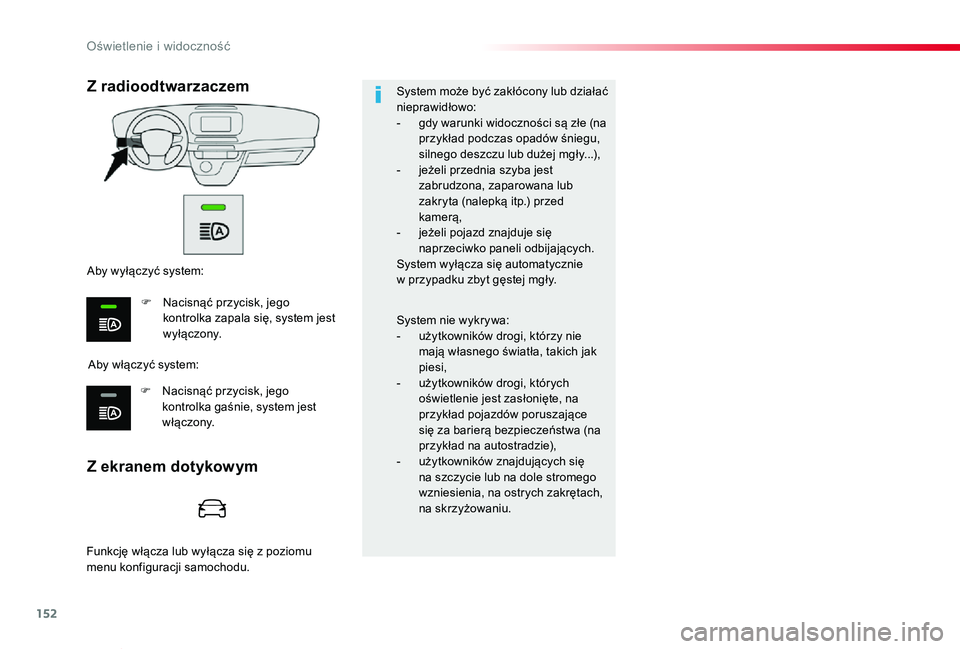

152
Proace-Verso_pl_Chap04_eclairage-et-visibilite_ed01-2019
System może być zakłócony lub działać nieprawidłowo:- gdy warunki widoczności są złe (na przykład podczas opadów śniegu, silnego deszczu lub dużej mgły...),- jeżeli przednia szyba jest zabrudzona, zaparowana lub zakryta (nalepką itp.) przed kamerą,- jeżeli pojazd znajduje się naprzeciwko paneli odbijających.System wyłącza się automatycznie w przypadku zbyt gęstej mgły.
System nie wykrywa:- użytkowników drogi, którzy nie mają własnego światła, takich jak piesi,- użytkowników drogi, których oświetlenie jest zasłonięte, na przykład pojazdów poruszające się za barierą bezpieczeństwa (na
przykład na autostradzie),- użytkowników znajdujących się na szczycie lub na dole stromego wzniesienia, na ostrych zakrętach, na skrzyżowaniu.
Z ekranem dotykowym
Z radioodtwarzaczem
Aby włączyć system:
Aby wyłączyć system:
F Nacisnąć przycisk, jego kontrolka zapala się, system jest wyłączony.
F Nacisnąć przycisk, jego kontrolka gaśnie, system jest włączony.
Funkcję włącza lub wyłącza się z poziomu menu konfiguracji samochodu.
Oświetlenie i widoczność
Page 153 of 418

153
Proace-Verso_pl_Chap04_eclairage-et-visibilite_ed01-2019
Programowanie
Oświetlenie
kameralne
Delikatne oświetlenie kabiny zwiększa widoczność w pojeździe w przypadku słabego oświetlenia.
W nocy oświetlenie przedniej lampki sufitowej i Skyview® ( jeśli pojazd jest w niego wyposażony) włącza się automatycznie w momencie zapalenia świateł pozycyjnych.Oświetlenie kameralne wyłącza się automatycznie w momencie wyłączenia świateł pozycyjnych.
Włączenie
Aby nie oślepiać innych użytkowników drogi, należy wyregulować wysokość wiązki światła reflektorów z żarówkami halogenowymi w zależności od obciążenia samochodu.
0 - 1 lub 2 osoby na przednich siedzeniach.1 - 5 osób.2 - 6 do 9 osób.3 - Kierowca + maksymalne dopuszczalne obciążenie.
Regulacja początkowa w położeniu "0".
Regulacja ręczna
reflektorów
Z radiem lub ekranem dotykow ym
Włączenie lub wyłączenie, jak również natężenie oświetlenia powitalnego można zaprogramować z poziomu menu konfiguracji samochodu.
4
Oświetlenie i widoczność
Page 154 of 418

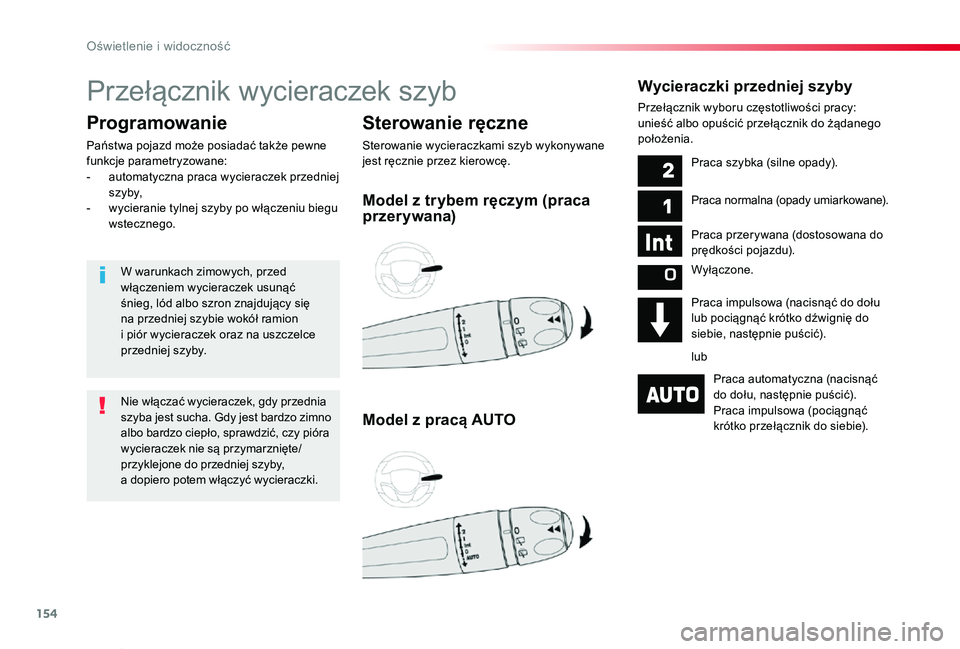

154
Proace-Verso_pl_Chap04_eclairage-et-visibilite_ed01-2019
Przełącznik wycieraczek szyb
Sterowanie ręczne
Sterowanie wycieraczkami szyb wykonywane jest ręcznie przez kierowcę.
Programowanie
Państwa pojazd może posiadać także pewne funkcje parametryzowane:- automatyczna praca wycieraczek przedniej s z y by,- wycieranie tylnej szyby po włączeniu biegu wstecznego.
Wycieraczki przedniej szyby
Przełącznik wyboru częstotliwości pracy: unieść albo opuścić przełącznik do żądanego położenia.
Model z trybem ręczym (praca przerywana)
Model z pracÄ… AUTO
Praca szybka (silne opady).
Praca normalna (opady umiarkowane).
Praca przerywana (dostosowana do
prędkości pojazdu).
Wyłączone.
Praca impulsowa (nacisnąć do dołu lub pociągnąć krótko dźwignię do siebie, następnie puścić).
lub
Praca automatyczna (nacisnąć do dołu, następnie puścić).Praca impulsowa (pociągnąć krótko przełącznik do siebie).
Nie włączać wycieraczek, gdy przednia szyba jest sucha. Gdy jest bardzo zimno albo bardzo ciepło, sprawdzić, czy pióra wycieraczek nie są przymarznięte/przyklejone do przedniej szyby, a dopiero potem włączyć wycieraczki.
W warunkach zimowych, przed włączeniem wycieraczek usunąć śnieg, lód albo szron znajdujący się na przedniej szybie wokół ramion i piór wycieraczek oraz na uszczelce przedniej szyby.
Oświetlenie i widoczność
Page 155 of 418

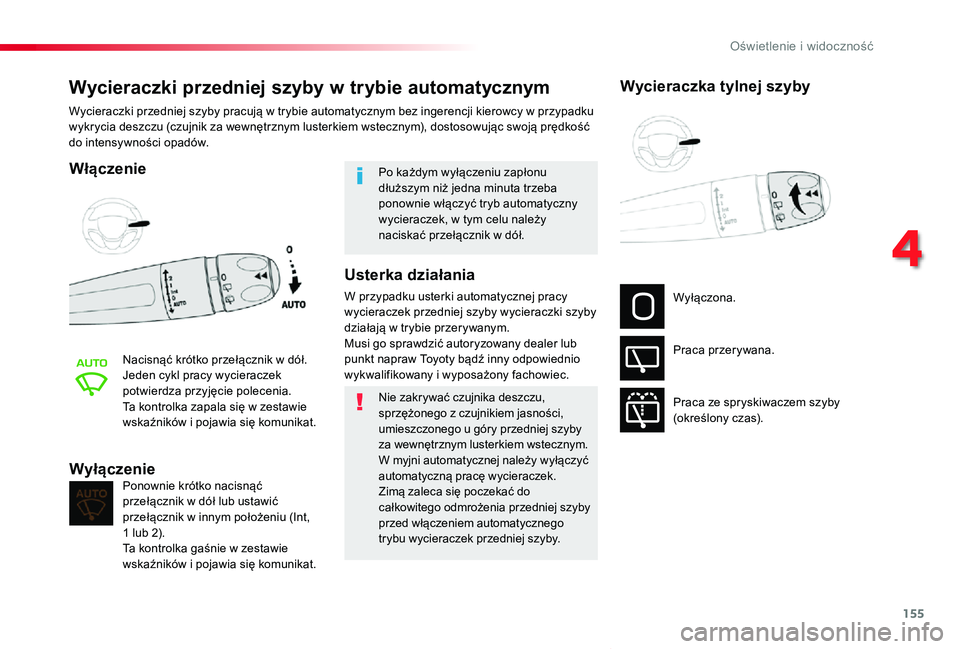

155
Proace-Verso_pl_Chap04_eclairage-et-visibilite_ed01-2019
Wycieraczki przedniej szyby w trybie automatycznym
Włączenie
Nacisnąć krótko przełącznik w dół.Jeden cykl pracy wycieraczek potwierdza przyjęcie polecenia.Ta kontrolka zapala się w zestawie wskaźników i pojawia się komunikat.
Ponownie krótko nacisnąć przełącznik w dół lub ustawić przełącznik w innym położeniu (Int, 1 lub 2).Ta kontrolka gaśnie w zestawie wskaźników i pojawia się komunikat.
Wyłączenie
Po każdym wyłączeniu zapłonu dłuższym niż jedna minuta trzeba ponownie włączyć tryb automatyczny wycieraczek, w tym celu należy naciskać przełącznik w dół.
Wycieraczki przedniej szyby pracują w trybie automatycznym bez ingerencji kierowcy w przypadku wykrycia deszczu (czujnik za wewnętrznym lusterkiem wstecznym), dostosowując swoją prędkość do intensywności opadów.
Nie zakrywać czujnika deszczu, sprzężonego z czujnikiem jasności, umieszczonego u góry przedniej szyby za wewnętrznym lusterkiem wstecznym.W myjni automatycznej należy wyłączyć automatyczną pracę wycieraczek.Zimą zaleca się poczekać do całkowitego odmrożenia przedniej szyby przed włączeniem automatycznego trybu wycieraczek przedniej szyby.
Usterka działania
W przypadku usterki automatycznej pracy wycieraczek przedniej szyby wycieraczki szyby działają w trybie przerywanym.Musi go sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
Wyłączona.
Praca przerywana.
Praca ze spryskiwaczem szyby (określony czas).
Wycieraczka tylnej szyby
4
Oświetlenie i widoczność

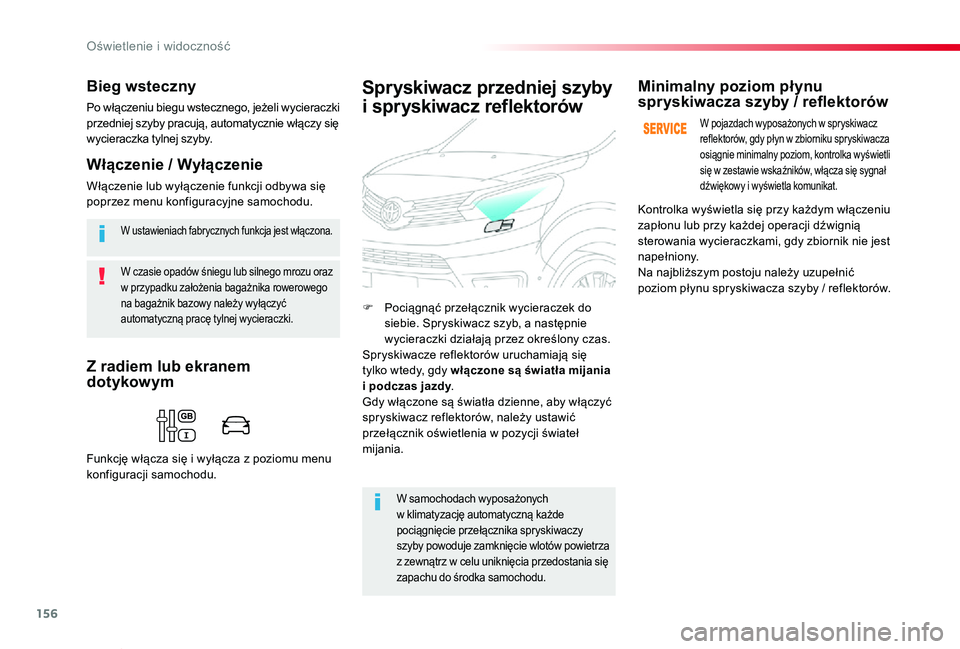

Page 156 of 418

156
Proace-Verso_pl_Chap04_eclairage-et-visibilite_ed01-2019
W czasie opadów śniegu lub silnego mrozu oraz w przypadku założenia bagażnika rowerowego na bagażnik bazowy należy wyłączyć automatyczną pracę tylnej wycieraczki.
W ustawieniach fabrycznych funkcja jest włączona.
Bieg wsteczny
Po włączeniu biegu wstecznego, jeżeli wycieraczki przedniej szyby pracują, automatycznie włączy się wycieraczka tylnej szyby.
Włączenie / Wyłączenie
Włączenie lub wyłączenie funkcji odbywa się poprzez menu konfiguracyjne samochodu.
F Pociągnąć przełącznik wycieraczek do siebie. Spryskiwacz szyb, a następnie wycieraczki działają przez określony czas.Spryskiwacze reflektorów uruchamiają się tylko wtedy, gdy włączone są światła mijania i podczas jazdy.Gdy włączone są światła dzienne, aby włączyć spryskiwacz reflektorów, należy ustawić przełącznik oświetlenia w pozycji świateł mijania.
Spryskiwacz przedniej szyby
i spryskiwacz reflektorów
W samochodach wyposażonych w klimatyzację automatyczną każde pociągnięcie przełącznika spryskiwaczy szyby powoduje zamknięcie wlotów powietrza z zewnątrz w celu uniknięcia przedostania się zapachu do środka samochodu.
Minimalny poziom płynu spryskiwacza szyby / reflektorów
W pojazdach wyposażonych w spryskiwacz reflektorów, gdy płyn w zbiorniku spryskiwacza osiągnie minimalny poziom, kontrolka wyświetli się w zestawie wskaźników, włącza się sygnał dźwiękowy i wyświetla komunikat.
Kontrolka wyświetla się przy każdym włączeniu zapłonu lub przy każdej operacji dźwignią sterowania wycieraczkami, gdy zbiornik nie jest napełniony.Na najbliższym postoju należy uzupełnić poziom płynu spryskiwacza szyby / reflektorów.
Z radiem lub ekranem dotykow ym
Funkcję włącza się i wyłącza z poziomu menu konfiguracji samochodu.
Oświetlenie i widoczność
Page 157 of 418

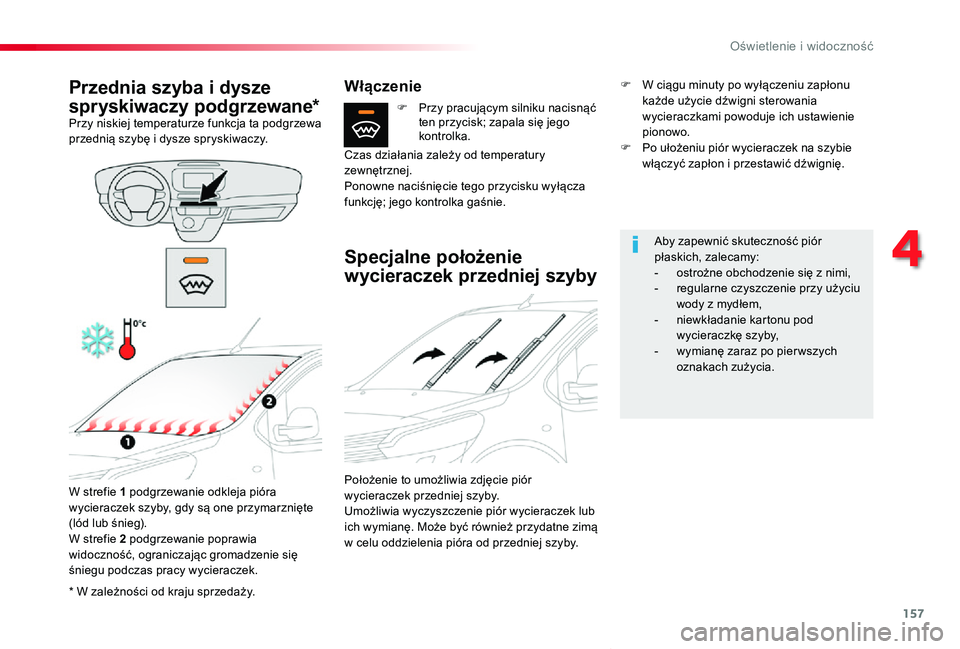

157
Proace-Verso_pl_Chap04_eclairage-et-visibilite_ed01-2019
* W zależności od kraju sprzedaży.
Przednia szyba i dysze
spryskiwaczy podgrzewane*Przy niskiej temperaturze funkcja ta podgrzewa przedniÄ… szybÄ™ i dysze spryskiwaczy.
W strefie 1 podgrzewanie odkleja pióra wycieraczek szyby, gdy są one przymarznięte (lód lub śnieg).W strefie 2 podgrzewanie poprawia
widoczność, ograniczając gromadzenie się śniegu podczas pracy wycieraczek.
Włączenie
F Przy pracującym silniku nacisnąć ten przycisk; zapala się jego kontrolka.
Czas działania zależy od temperatury zewnętrznej.Ponowne naciśnięcie tego przycisku wyłącza funkcję; jego kontrolka gaśnie.
Specjalne położenie
wycieraczek przedniej szyby
Położenie to umożliwia zdjęcie piór wycieraczek przedniej szyby.Umożliwia wyczyszczenie piór wycieraczek lub ich wymianę. Może być również przydatne zimą w celu oddzielenia pióra od przedniej szyby.
Aby zapewnić skuteczność piór płaskich, zalecamy:- ostrożne obchodzenie się z nimi,- regularne czyszczenie przy użyciu wody z mydłem,- niewkładanie kartonu pod wycieraczkę szyby,- wymianę zaraz po pier wszych oznakach zużycia.
F W ciągu minuty po wyłączeniu zapłonu każde użycie dźwigni sterowania wycieraczkami powoduje ich ustawienie pionowo.F Po ułożeniu piór wycieraczek na szybie włączyć zapłon i przestawić dźwignię.
4
Oświetlenie i widoczność
Page 158 of 418

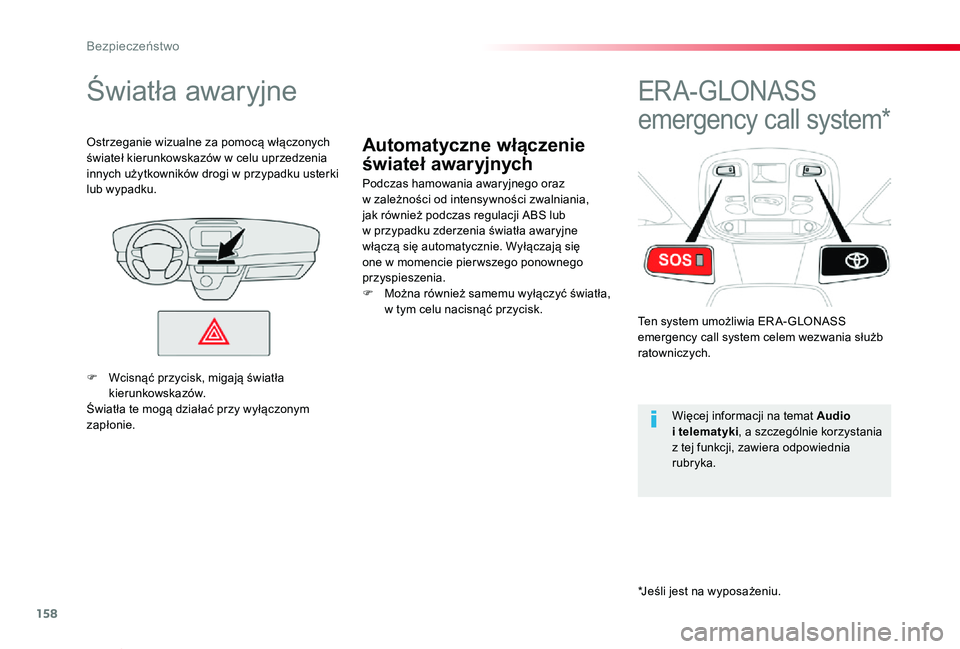

158
Proace-Verso_pl_Chap05_securite_ed01-2019
Automatyczne włączenie
świateł awaryjnych
Światła awaryjne
Podczas hamowania awaryjnego oraz w zależności od intensywności zwalniania, jak również podczas regulacji ABS lub w przypadku zderzenia światła awaryjne
włączą się automatycznie. Wyłączają się one w momencie pier wszego ponownego przyspieszenia.F Można również samemu wyłączyć światła, w tym celu nacisnąć przycisk.
Ostrzeganie wizualne za pomocą włączonych świateł kierunkowskazów w celu uprzedzenia innych użytkowników drogi w przypadku usterki lub wypadku.
ER A - GLONASS
emergency call system*
Ten system umożliwia ER A-GLONASS emergency call system celem wezwania służb ratowniczych.
*Jeśli jest na wyposażeniu.
Więcej informacji na temat Audio i telematyki, a szczególnie korzystania
z tej funkcji, zawiera odpowiednia rubryka.
F Wcisnąć przycisk, migają światła kierunkowskazów.Światła te mogą działać przy wyłączonym zapłonie.
Bezpieczeństwo
Page 159 of 418

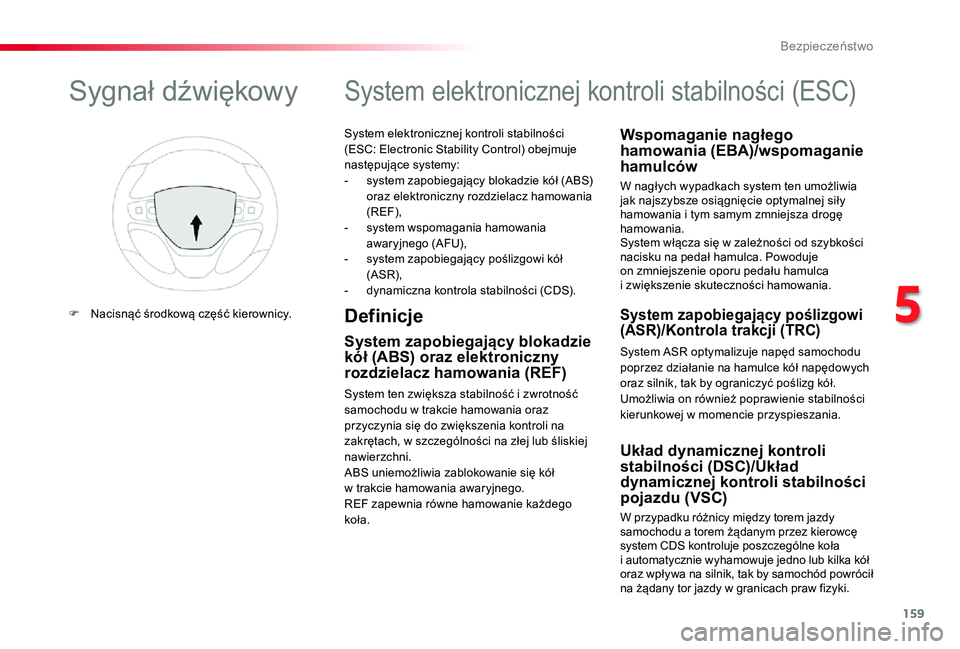

159
Proace-Verso_pl_Chap05_securite_ed01-2019
System elektronicznej kontroli stabilności (ESC: Electronic Stability Control) obejmuje następujące systemy:- system zapobiegający blokadzie kół (ABS) oraz elektroniczny rozdzielacz hamowania (REF),- system wspomagania hamowania awaryjnego (AFU),- system zapobiegający poślizgowi kół (ASR),- dynamiczna kontrola stabilności (CDS).
System elektronicznej kontroli stabilności (ESC)
Definicje
System zapobiegający blokadzie kół (ABS) oraz elektroniczny rozdzielacz hamowania (REF)
System ten zwiększa stabilność i zwrotność samochodu w trakcie hamowania oraz przyczynia się do zwiększenia kontroli na zakrętach, w szczególności na złej lub śliskiej nawierzchni.ABS uniemożliwia zablokowanie się kół w trakcie hamowania awaryjnego.REF zapewnia równe hamowanie każdego koła.
Wspomaganie nagłego hamowania (EBA)/wspomaganie hamulców
W nagłych wypadkach system ten umożliwia jak najszybsze osiągnięcie optymalnej siły hamowania i tym samym zmniejsza drogę hamowania.System włącza się w zależności od szybkości nacisku na pedał hamulca. Powoduje on zmniejszenie oporu pedału hamulca i zwiększenie skuteczności hamowania.
System zapobiegający poślizgowi (ASR)/Kontrola trakcji (TRC)
System ASR optymalizuje napęd samochodu poprzez działanie na hamulce kół napędowych oraz silnik, tak by ograniczyć poślizg kół. Umożliwia on również poprawienie stabilności kierunkowej w momencie przyspieszania.
Układ dynamicznej kontroli stabilności (DSC)/Układ dynamicznej kontroli stabilności pojazdu (VSC)
W przypadku różnicy między torem jazdy samochodu a torem żądanym przez kierowcę system CDS kontroluje poszczególne koła i automatycznie wyhamowuje jedno lub kilka kół oraz wpły wa na silnik, tak by samochód powrócił na żądany tor jazdy w granicach praw fizyki.
Sygnał dźwiękowy
F Nacisnąć środkową część kierownicy.
5
Bezpieczeństwo
Page 160 of 418

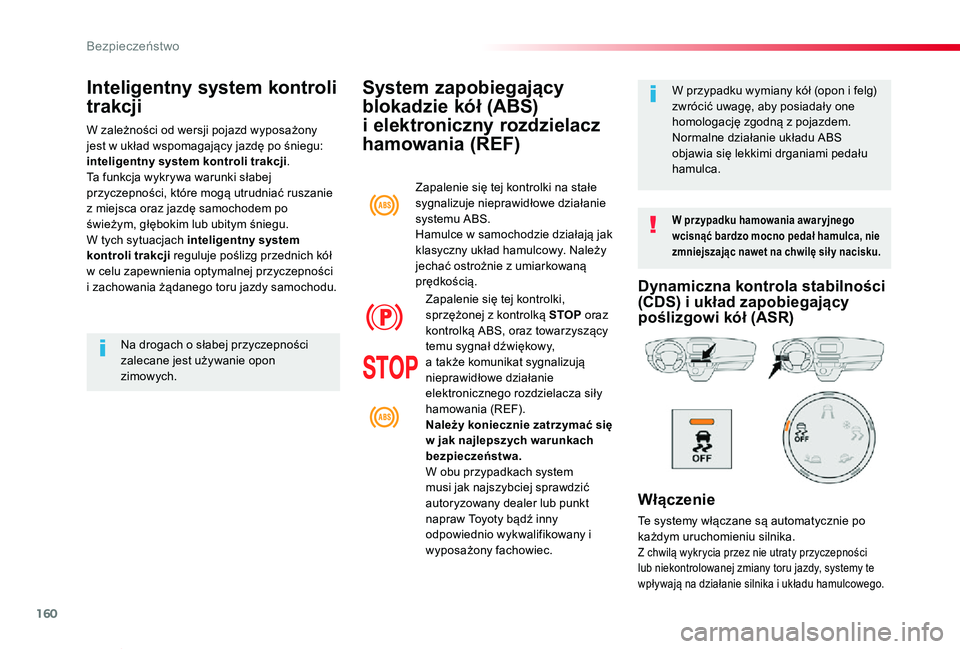

160
Proace-Verso_pl_Chap05_securite_ed01-2019
System zapobiegajÄ…cy
blokadzie kół (ABS)
i elektroniczny rozdzielacz
hamowania (REF)
W przypadku hamowania awar yjnego wcisnąć bardzo mocno pedał hamulca, nie zmniejszając nawet na chwilę sił y nacisku.
W przypadku wymiany kół (opon i felg) zwrócić uwagę, aby posiadały one homologację zgodną z pojazdem.Normalne działanie układu ABS objawia się lekkimi drganiami pedału hamulca.
Zapalenie się tej kontrolki na stałe sygnalizuje nieprawidłowe działanie systemu ABS.Hamulce w samochodzie działają jak
klasyczny układ hamulcowy. Należy jechać ostrożnie z umiarkowaną prędkością.
Zapalenie się tej kontrolki, sprzężonej z kontrolką STOP oraz kontrolką ABS, oraz towarzyszący temu sygnał dźwiękowy, a także komunikat sygnalizują nieprawidłowe działanie elektronicznego rozdzielacza siły hamowania (REF).Należy koniecznie zatrzymać się w jak najlepszych warunkach
bezpieczeństwa.W obu przypadkach system musi jak najszybciej sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Inteligentny system kontroli
trakcji
W zależności od wersji pojazd wyposażony jest w układ wspomagający jazdę po śniegu: inteligentny system kontroli trakcji.Ta funkcja wykrywa warunki słabej przyczepności, które mogą utrudniać ruszanie z miejsca oraz jazdę samochodem po świeżym, głębokim lub ubitym śniegu.W tych sytuacjach inteligentny system kontroli trakcji reguluje poślizg przednich kół w celu zapewnienia optymalnej przyczepności i zachowania żądanego toru jazdy samochodu.
Na drogach o słabej przyczepności zalecane jest używanie opon zimowych.
Dynamiczna kontrola stabilności (CDS) i układ zapobiegający poślizgowi kół (ASR)
Włączenie
Te systemy włączane są automatycznie po każdym uruchomieniu silnika.
Z chwilą wykrycia przez nie utraty przyczepności lub niekontrolowanej zmiany toru jazdy, systemy te wpływają na działanie silnika i układu hamulcowego.
