TOYOTA PROACE VERSO 2020 Instrukcja obsługi (in Polish)

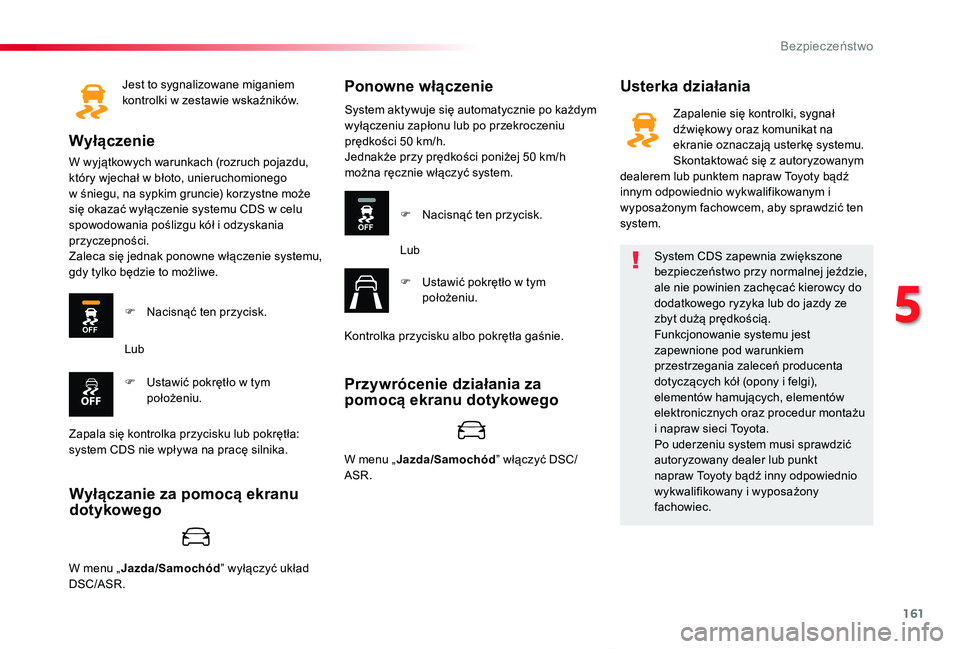

161
Proace-Verso_pl_Chap05_securite_ed01-2019
Jest to sygnalizowane miganiem kontrolki w zestawie wskaźników.
Wyłączenie
W wyjątkowych warunkach (rozruch pojazdu, który wjechał w błoto, unieruchomionego w śniegu, na sypkim gruncie) korzystne może się okazać wyłączenie systemu CDS w celu spowodowania poślizgu kół i odzyskania przyczepności.Zaleca się jednak ponowne włączenie systemu, gdy tylko będzie to możliwe.
Usterka działaniaPonowne włączenie
F Nacisnąć ten przycisk.
F Ustawić pokrętło w tym położeniu.
Lub
Zapala się kontrolka przycisku lub pokrętła: system CDS nie wpływa na pracę silnika.
System aktywuje się automatycznie po każdym wyłączeniu zapłonu lub po przekroczeniu prędkości 50 km/h.Jednakże przy prędkości poniżej 50 km/h można ręcznie włączyć system.
F Nacisnąć ten przycisk.
Lub
F Ustawić pokrętło w tym położeniu.
Kontrolka przycisku albo pokrętła gaśnie.
System CDS zapewnia zwiększone bezpieczeństwo przy normalnej jeździe, ale nie powinien zachęcać kierowcy do dodatkowego ryzyka lub do jazdy ze zbyt dużą prędkością.Funkcjonowanie systemu jest zapewnione pod warunkiem przestrzegania zaleceń producenta dotyczących kół (opony i felgi), elementów hamujących, elementów elektronicznych oraz procedur montażu i napraw sieci Toyota.Po uderzeniu system musi sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Zapalenie się kontrolki, sygnał dźwiękowy oraz komunikat na ekranie oznaczają usterkę systemu.Skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem, aby sprawdzić ten system.
W menu „Jazda/Samochód” włączyć DSC/ASR.
W menu „Jazda/Samochód” wyłączyć układ DSC/ASR.
Przywrócenie działania za pomocą ekranu dotykowego
Wyłączanie za pomocą ekranu dotykowego
5
Bezpieczeństwo

162
Proace-Verso_pl_Chap05_securite_ed01-2019

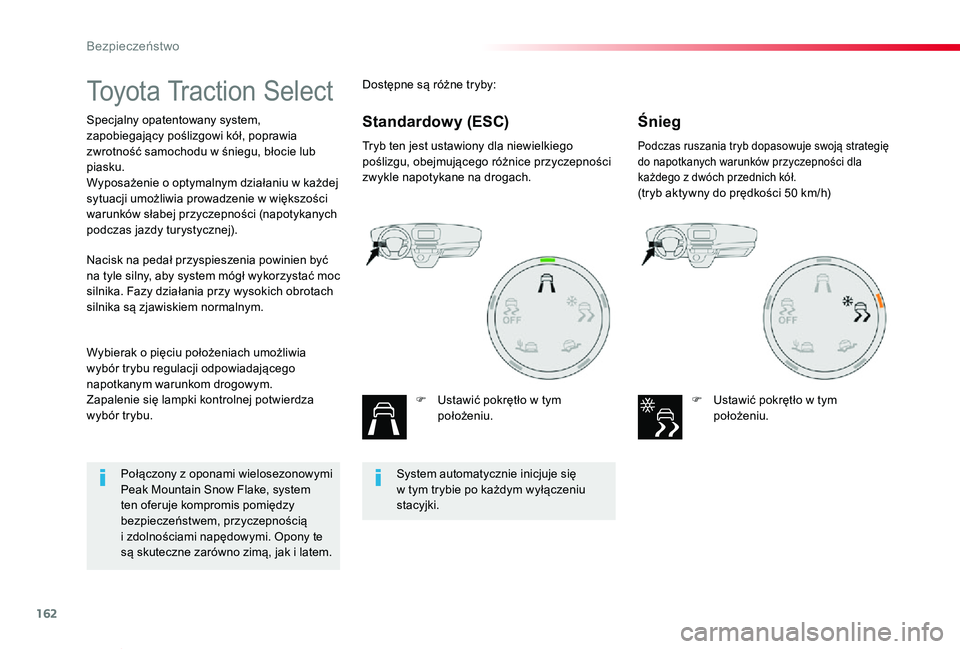

Toyota Traction Select
Specjalny opatentowany system, zapobiegający poślizgowi kół, poprawia zwrotność samochodu w śniegu, błocie lub piasku.Wyposażenie o optymalnym działaniu w każdej sytuacji umożliwia prowadzenie w większości warunków słabej przyczepności (napotykanych podczas jazdy turystycznej).
Tryb ten jest ustawiony dla niewielkiego poślizgu, obejmującego różnice przyczepności zwykle napotykane na drogach.
F Ustawić pokrętło w tym położeniu.
Podczas ruszania tryb dopasowuje swoją strategię do napotkanych warunków przyczepności dla każdego z dwóch przednich kół.(tryb aktywny do prędkości 50 km/h)
F Ustawić pokrętło w tym położeniu.
Wybierak o pięciu położeniach umożliwia wybór trybu regulacji odpowiadającego napotkanym warunkom drogowym.Zapalenie się lampki kontrolnej potwierdza wybór trybu.
Nacisk na pedał przyspieszenia powinien być na tyle silny, aby system mógł wykorzystać moc silnika. Fazy działania przy wysokich obrotach silnika są zjawiskiem normalnym.
Dostępne są różne tryby:
ŚniegStandardowy (ESC)
System automatycznie inicjuje się w tym trybie po każdym wyłączeniu stacyjki.
Połączony z oponami wielosezonowymi Peak Mountain Snow Flake, system ten oferuje kompromis pomiędzy bezpieczeństwem, przyczepnością i zdolnościami napędowymi. Opony te są skuteczne zarówno zimą, jak i latem.
Bezpieczeństwo

163
Proace-Verso_pl_Chap05_securite_ed01-2019

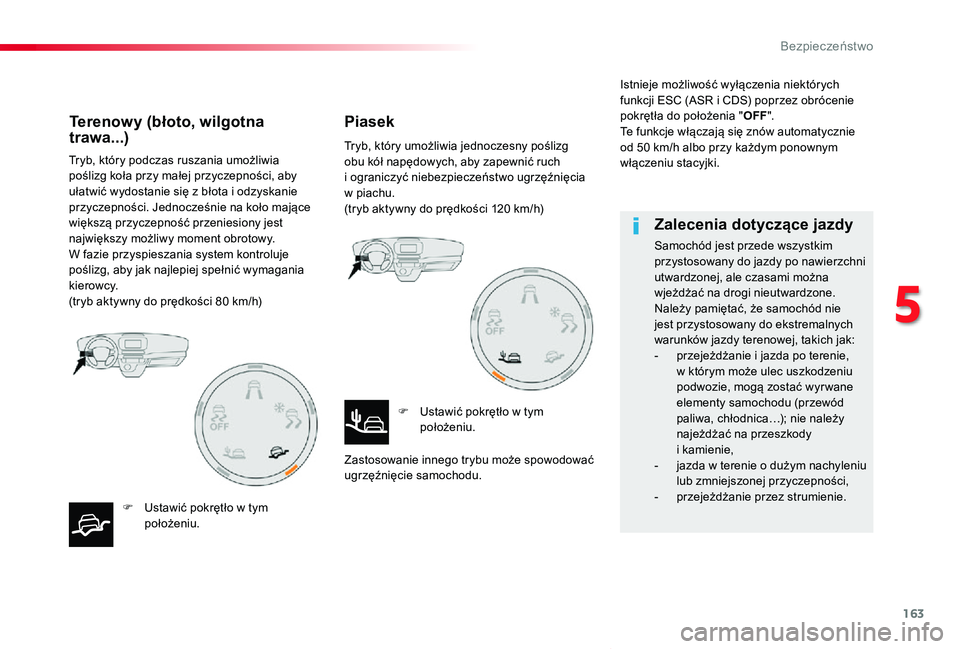

Tryb, który podczas ruszania umożliwia poślizg koła przy małej przyczepności, aby ułatwić wydostanie się z błota i odzyskanie przyczepności. Jednocześnie na koło mające większą przyczepność przeniesiony jest największy możliwy moment obrotowy.W fazie przyspieszania system kontroluje poślizg, aby jak najlepiej spełnić wymagania kierowcy.(tryb aktywny do prędkości 80 km/h)
F Ustawić pokrętło w tym położeniu.
Tryb, który umożliwia jednoczesny poślizg obu kół napędowych, aby zapewnić ruch i ograniczyć niebezpieczeństwo ugrzęźnięcia w piachu.(tryb aktywny do prędkości 120 km/h)
F Ustawić pokrętło w tym położeniu.
Zastosowanie innego trybu może spowodować ugrzęźnięcie samochodu.
Istnieje możliwość wyłączenia niektórych funkcji ESC (ASR i CDS) poprzez obrócenie pokrętła do położenia "OFF".Te funkcje włączają się znów automatycznie od 50 km/h albo przy każdym ponownym włączeniu stacyjki.
Terenowy (błoto, wilgotna trawa...)Piasek
Zalecenia dotyczące jazdy
Samochód jest przede wszystkim przystosowany do jazdy po nawierzchni utwardzonej, ale czasami można wjeżdżać na drogi nieutwardzone.Należy pamiętać, że samochód nie jest przystosowany do ekstremalnych warunków jazdy terenowej, takich jak:- przejeżdżanie i jazda po terenie, w którym może ulec uszkodzeniu podwozie, mogą zostać wyr wane elementy samochodu (przewód paliwa, chłodnica…); nie należy najeżdżać na przeszkody i kamienie,- jazda w terenie o dużym nachyleniu lub zmniejszonej przyczepności,- przejeżdżanie przez strumienie.
5
Bezpieczeństwo

164
Proace-Verso_pl_Chap05_securite_ed01-2019

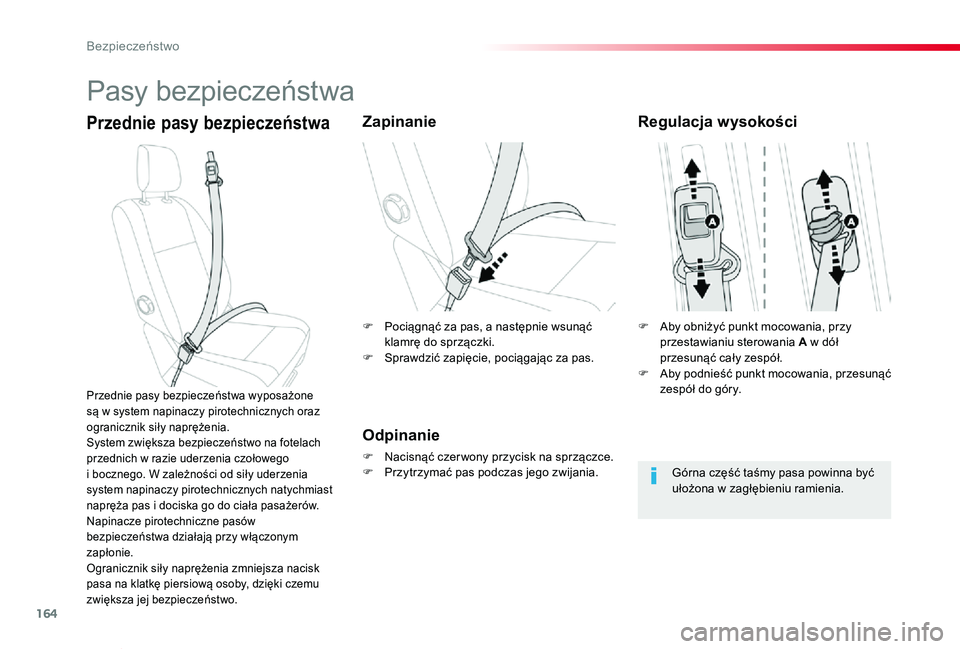

Pasy bezpieczeństwa
Przednie pasy bezpieczeństwaZapinanie
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.F Przytrzymać pas podczas jego zwijania.
Przednie pasy bezpieczeństwa wyposażone są w system napinaczy pirotechnicznych oraz ogranicznik siły naprężenia.System zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego i bocznego. W zależności od siły uderzenia system napinaczy pirotechnicznych natychmiast napręża pas i dociska go do ciała pasażerów.Napinacze pirotechniczne pasów bezpieczeństwa działają przy włączonym zapłonie.Ogranicznik siły naprężenia zmniejsza nacisk pasa na klatkę piersiową osoby, dzięki czemu zwiększa jej bezpieczeństwo.
Regulacja wysokości
Górna część taśmy pasa powinna być ułożona w zagłębieniu ramienia.
F Aby obniżyć punkt mocowania, przy przestawianiu sterowania A w dół przesunąć cały zespół.F Aby podnieść punkt mocowania, przesunąć zespół do góry.
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.F Sprawdzić zapięcie, pociągając za pas.
Bezpieczeństwo

165
Proace-Verso_pl_Chap05_securite_ed01-2019

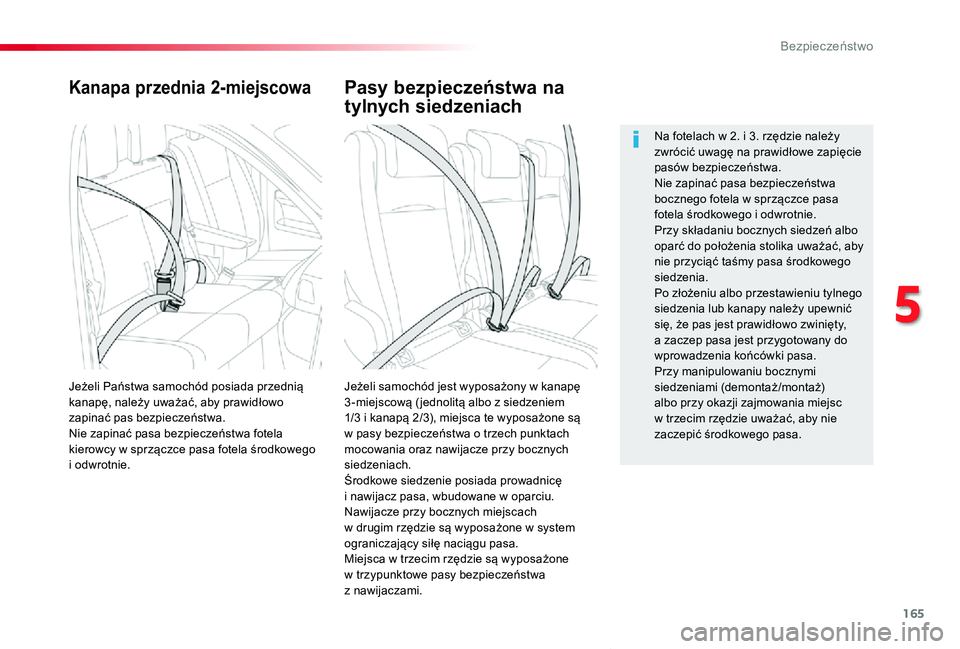

Kanapa przednia 2-miejscowa
Jeżeli samochód jest wyposażony w kanapę 3 -miejscową ( jednolitą albo z siedzeniem 1/3 i kanapą 2/3), miejsca te wyposażone są w pasy bezpieczeństwa o trzech punktach mocowania oraz nawijacze przy bocznych siedzeniach.Środkowe siedzenie posiada prowadnicę i nawijacz pasa, wbudowane w oparciu.Nawijacze przy bocznych miejscach w drugim rzędzie są wyposażone w system ograniczający siłę naciągu pasa.
Miejsca w trzecim rzędzie są wyposażone w trzypunktowe pasy bezpieczeństwa z nawijaczami.
Jeżeli Państwa samochód posiada przednią kanapę, należy uważać, aby prawidłowo zapinać pas bezpieczeństwa.Nie zapinać pasa bezpieczeństwa fotela kierowcy w sprzączce pasa fotela środkowego i odwrotnie.
Na fotelach w 2. i 3. rzędzie należy zwrócić uwagę na prawidłowe zapięcie pasów bezpieczeństwa.Nie zapinać pasa bezpieczeństwa bocznego fotela w sprzączce pasa fotela środkowego i odwrotnie.Przy składaniu bocznych siedzeń albo oparć do położenia stolika uważać, aby nie przyciąć taśmy pasa środkowego siedzenia.Po złożeniu albo przestawieniu tylnego siedzenia lub kanapy należy upewnić się, że pas jest prawidłowo zwinięty, a zaczep pasa jest przygotowany do wprowadzenia końcówki pasa.Przy manipulowaniu bocznymi siedzeniami (demontaż/montaż) albo przy okazji zajmowania miejsc w trzecim rzędzie uważać, aby nie zaczepić środkowego pasa.
Pasy bezpieczeństwa na
tylnych siedzeniach
5
Bezpieczeństwo

166
Proace-Verso_pl_Chap05_securite_ed01-2019

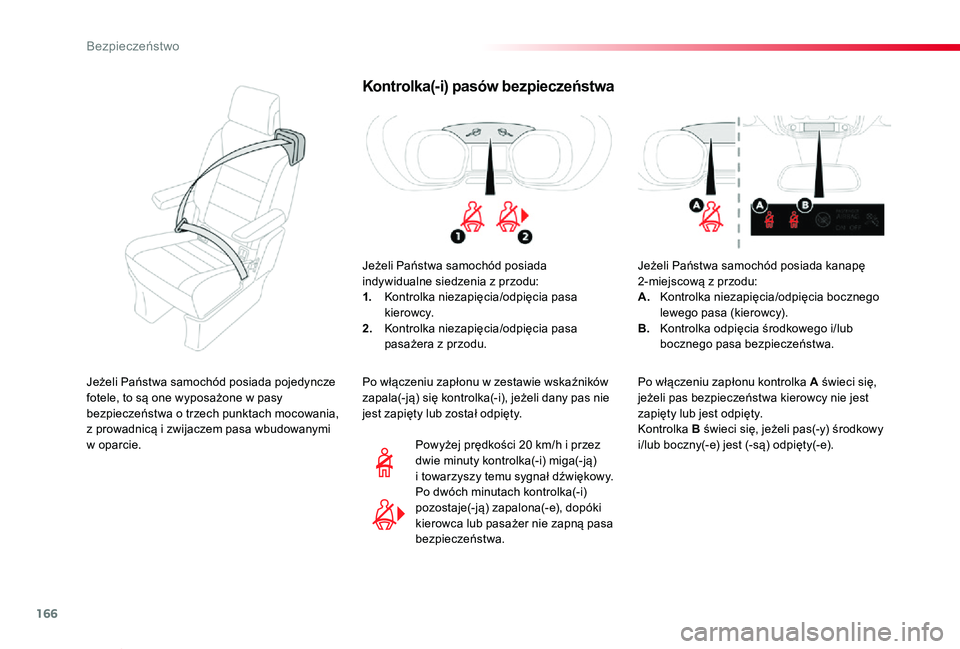

Kontrolka(-i) pasów bezpieczeństwa
Jeżeli Państwa samochód posiada indywidualne siedzenia z przodu:1. Kontrolka niezapięcia/odpięcia pasa kierowcy.2. Kontrolka niezapięcia/odpięcia pasa pasażera z przodu.
Powyżej prędkości 20 km/h i przez dwie minuty kontrolka(-i) miga(-ją) i towarzyszy temu sygnał dźwiękowy. Po dwóch minutach kontrolka(-i) pozostaje(-ją) zapalona(-e), dopóki kierowca lub pasażer nie zapną pasa bezpieczeństwa.
Po włączeniu zapłonu w zestawie wskaźników zapala(-ją) się kontrolka(-i), jeżeli dany pas nie jest zapięty lub został odpięty.
Jeżeli Państwa samochód posiada kanapę 2-miejscową z przodu:A. Kontrolka niezapięcia/odpięcia bocznego lewego pasa (kierowcy).B. Kontrolka odpięcia środkowego i/lub bocznego pasa bezpieczeństwa.
Po włączeniu zapłonu kontrolka A świeci się, jeżeli pas bezpieczeństwa kierowcy nie jest zapięty lub jest odpięty.Kontrolka B świeci się, jeżeli pas(-y) środkowy i/lub boczny(-e) jest (-są) odpięty(-e).
Jeżeli Państwa samochód posiada pojedyncze fotele, to są one wyposażone w pasy bezpieczeństwa o trzech punktach mocowania, z prowadnicą i zwijaczem pasa wbudowanymi w oparcie.
Bezpieczeństwo

167
Proace-Verso_pl_Chap05_securite_ed01-2019

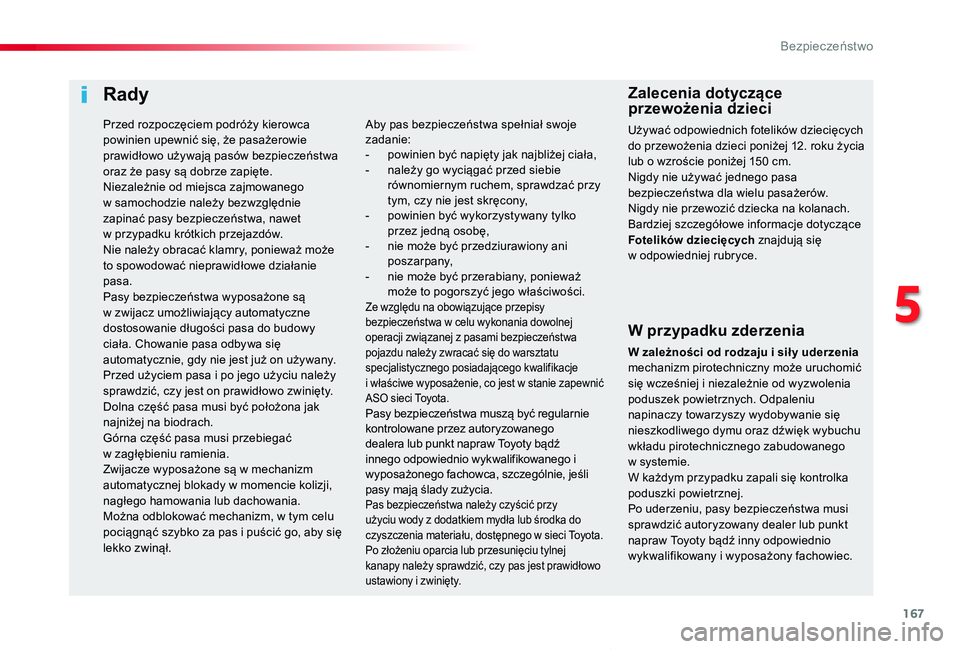

Rady
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia mechanizm pirotechniczny może uruchomić się wcześniej i niezależnie od wyzwolenia poduszek powietrznych. Odpaleniu napinaczy towarzyszy wydobywanie się nieszkodliwego dymu oraz dźwięk wybuchu wkładu pirotechnicznego zabudowanego w systemie.W każdym przypadku zapali się kontrolka poduszki powietrznej.Po uderzeniu, pasy bezpieczeństwa musi sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Aby pas bezpieczeństwa spełniał swoje zadanie:- powinien być napięty jak najbliżej ciała,- należy go wyciągać przed siebie równomiernym ruchem, sprawdzać przy tym, czy nie jest skręcony,- powinien być wykorzystywany tylko przez jedną osobę,- nie może być przedziurawiony ani poszarpany,- nie może być przerabiany, ponieważ może to pogorszyć jego właściwości.Ze względu na obowiązujące przepisy bezpieczeństwa w celu wykonania dowolnej operacji związanej z pasami bezpieczeństwa pojazdu należy zwracać się do warsztatu specjalistycznego posiadającego kwalifikacje i właściwe wyposażenie, co jest w stanie zapewnić ASO sieci Toyota.Pasy bezpieczeństwa muszą być regularnie kontrolowane przez autoryzowanego dealera lub punkt napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca, szczególnie, jeśli pasy mają ślady zużycia.Pas bezpieczeństwa należy czyścić przy użyciu wody z dodatkiem mydła lub środka do czyszczenia materiału, dostępnego w sieci Toyota.Po złożeniu oparcia lub przesunięciu tylnej kanapy należy sprawdzić, czy pas jest prawidłowo ustawiony i zwinięty.
Zalecenia dotyczące przewożenia dzieci
Używać odpowiednich fotelików dziecięcych do przewożenia dzieci poniżej 12. roku życia lub o wzroście poniżej 150 cm.Nigdy nie używać jednego pasa bezpieczeństwa dla wielu pasażerów.Nigdy nie przewozić dziecka na kolanach.Bardziej szczegółowe informacje dotyczące Fotelików dziecięcych znajdują się
w odpowiedniej rubryce.
Przed rozpoczęciem podróży kierowca powinien upewnić się, że pasażerowie prawidłowo używają pasów bezpieczeństwa oraz że pasy są dobrze zapięte.Niezależnie od miejsca zajmowanego w samochodzie należy bezwzględnie zapinać pasy bezpieczeństwa, nawet w przypadku krótkich przejazdów.Nie należy obracać klamry, ponieważ może to spowodować nieprawidłowe działanie pasa.Pasy bezpieczeństwa wyposażone są w zwijacz umożliwiający automatyczne dostosowanie długości pasa do budowy ciała. Chowanie pasa odbywa się automatycznie, gdy nie jest już on używany.Przed użyciem pasa i po jego użyciu należy sprawdzić, czy jest on prawidłowo zwinięty.Dolna część pasa musi być położona jak najniżej na biodrach.Górna część pasa musi przebiegać w zagłębieniu ramienia.Zwijacze wyposażone są w mechanizm automatycznej blokady w momencie kolizji, nagłego hamowania lub dachowania. Można odblokować mechanizm, w tym celu pociągnąć szybko za pas i puścić go, aby się
lekko zwinął.
5
Bezpieczeństwo

168
Proace-Verso_pl_Chap05_securite_ed01-2019

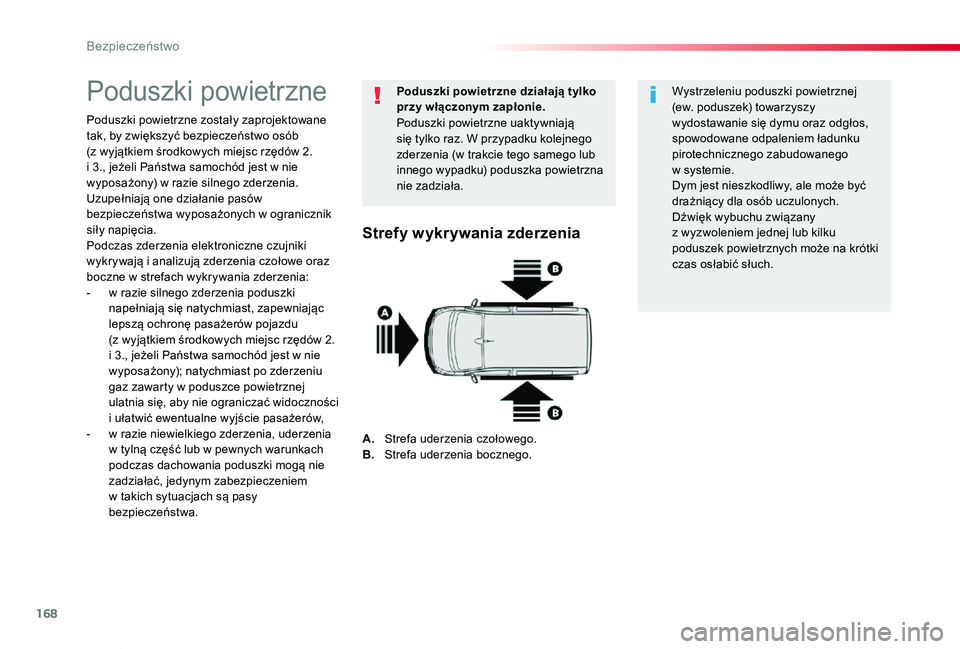

Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane tak, by zwiększyć bezpieczeństwo osób (z wyjątkiem środkowych miejsc rzędów 2. i 3., jeżeli Państwa samochód jest w nie wyposażony) w razie silnego zderzenia. Uzupełniają one działanie pasów bezpieczeństwa wyposażonych w ogranicznik siły napięcia.Podczas zderzenia elektroniczne czujniki wykrywają i analizują zderzenia czołowe oraz boczne w strefach wykrywania zderzenia:- w razie silnego zderzenia poduszki napełniają się natychmiast, zapewniając lepszą ochronę pasażerów pojazdu (z wyjątkiem środkowych miejsc rzędów 2. i 3., jeżeli Państwa samochód jest w nie wyposażony); natychmiast po zderzeniu gaz zawarty w poduszce powietrznej ulatnia się, aby nie ograniczać widoczności i ułatwić ewentualne wyjście pasażerów,- w razie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach podczas dachowania poduszki mogą nie zadziałać, jedynym zabezpieczeniem w takich sytuacjach są pasy bezpieczeństwa.
Poduszki powietrzne działają tylko przy włączonym zapłonie.
Poduszki powietrzne uaktywniają się tylko raz. W przypadku kolejnego zderzenia (w trakcie tego samego lub innego wypadku) poduszka powietrzna nie zadziała.
Wystrzeleniu poduszki powietrznej (ew. poduszek) towarzyszy wydostawanie się dymu oraz odgłos, spowodowane odpaleniem ładunku pirotechnicznego zabudowanego w systemie.Dym jest nieszkodliwy, ale może być drażniący dla osób uczulonych.Dźwięk wybuchu związany z wyzwoleniem jednej lub kilku poduszek powietrznych może na krótki czas osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. Strefa uderzenia bocznego.
Bezpieczeństwo

169
Proace-Verso_pl_Chap05_securite_ed01-2019

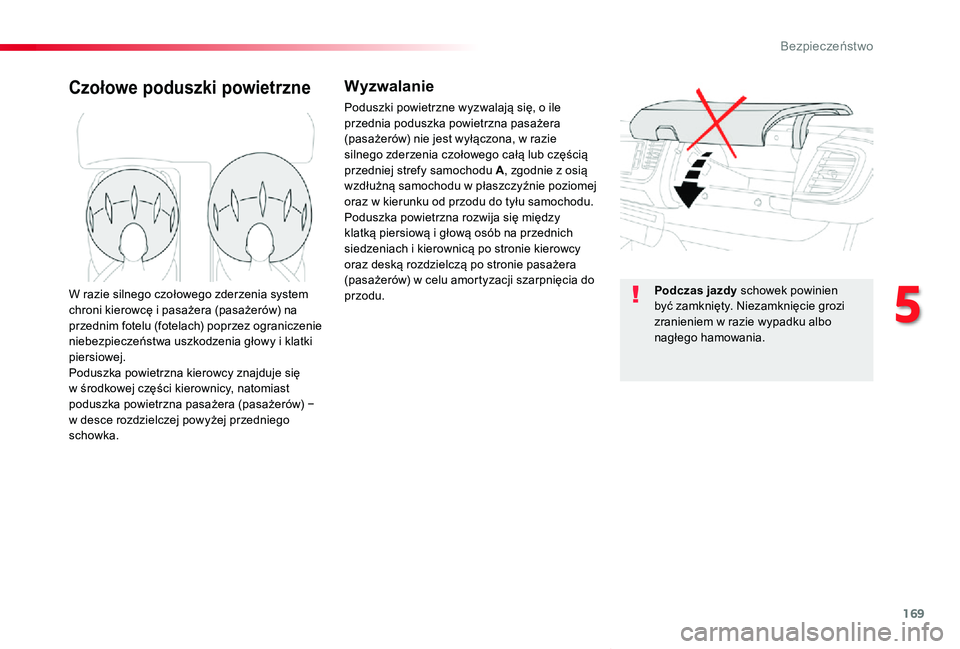

Czołowe poduszki powietrzneWyzwalanie
Poduszki powietrzne wyzwalają się, o ile przednia poduszka powietrzna pasażera (pasażerów) nie jest wyłączona, w razie silnego zderzenia czołowego całą lub częścią przedniej strefy samochodu A, zgodnie z osią wzdłużną samochodu w płaszczyźnie poziomej oraz w kierunku od przodu do tyłu samochodu.Poduszka powietrzna rozwija się między klatką piersiową i głową osób na przednich
siedzeniach i kierownicą po stronie kierowcy oraz deską rozdzielczą po stronie pasażera (pasażerów) w celu amortyzacji szarpnięcia do przodu.W razie silnego czołowego zderzenia system chroni kierowcę i pasażera (pasażerów) na przednim fotelu (fotelach) poprzez ograniczenie niebezpieczeństwa uszkodzenia głowy i klatki piersiowej.Poduszka powietrzna kierowcy znajduje się w środkowej części kierownicy, natomiast poduszka powietrzna pasażera (pasażerów) − w desce rozdzielczej powyżej przedniego schowka.
Podczas jazdy schowek powinien być zamknięty. Niezamknięcie grozi zranieniem w razie wypadku albo nagłego hamowania.
5
Bezpieczeństwo

170
Proace-Verso_pl_Chap05_securite_ed01-2019

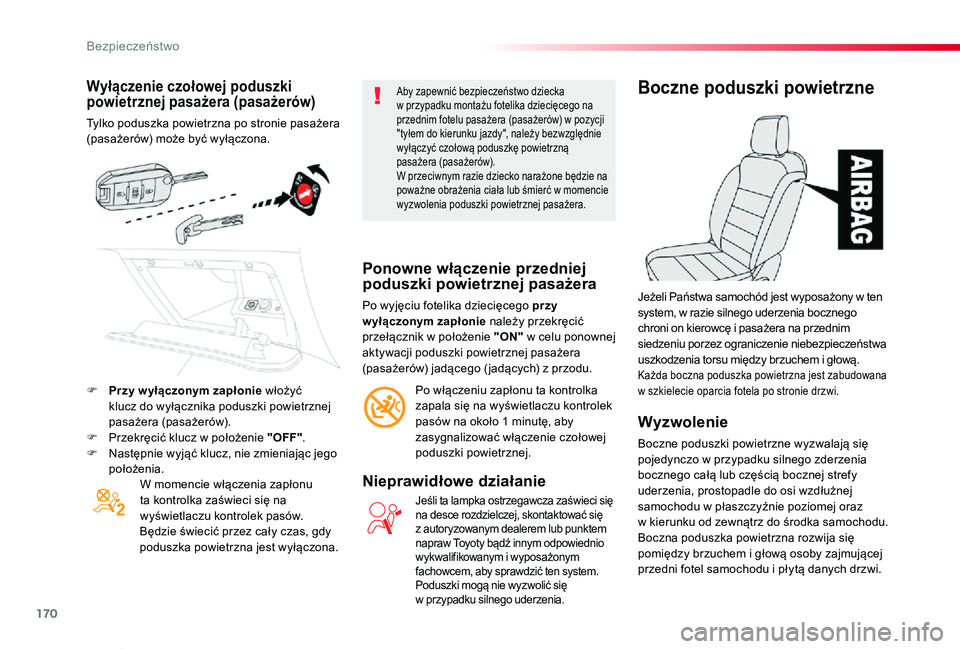

Wyłączenie czołowej poduszki powietrznej pasażera (pasażerów)
Tylko poduszka powietrzna po stronie pasażera (pasażerów) może być wyłączona.
W momencie włączenia zapłonu ta kontrolka zaświeci się na wyświetlaczu kontrolek pasów. Będzie świecić przez cały czas, gdy
poduszka powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka w przypadku montażu fotelika dziecięcego na przednim fotelu pasażera (pasażerów) w pozycji "tyłem do kierunku jazdy", należy bezwzględnie wyłączyć czołową poduszkę powietrzną pasażera (pasażerów).W przeciwnym razie dziecko narażone będzie na poważne obrażenia ciała lub śmierć w momencie wyzwolenia poduszki powietrznej pasażera.
Ponowne włączenie przedniej poduszki powietrznej pasażera
Po wyjęciu fotelika dziecięcego przy wyłączonym zapłonie należy przekręcić przełącznik w położenie "ON" w celu ponownej aktywacji poduszki powietrznej pasażera (pasażerów) jadącego ( jadących) z przodu.
Po włączeniu zapłonu ta kontrolka zapala się na wyświetlaczu kontrolek pasów na około 1 minutę, aby zasygnalizować włączenie czołowej poduszki powietrznej.
Nieprawidłowe działanie
Jeśli ta lampka ostrzegawcza zaświeci się na desce rozdzielczej, skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem, aby sprawdzić ten system. Poduszki mogą nie wyzwolić się w przypadku silnego uderzenia.
Boczne poduszki powietrzne
Wyzwolenie
Boczne poduszki powietrzne wyzwalają się
pojedynczo w przypadku silnego zderzenia bocznego całą lub częścią bocznej strefy uderzenia, prostopadle do osi wzdłużnej samochodu w płaszczyźnie poziomej oraz w kierunku od zewnątrz do środka samochodu.Boczna poduszka powietrzna rozwija się pomiędzy brzuchem i głową osoby zajmującej przedni fotel samochodu i płytą danych drzwi.
Jeżeli Państwa samochód jest wyposażony w ten system, w razie silnego uderzenia bocznego chroni on kierowcę i pasażera na przednim siedzeniu porzez ograniczenie niebezpieczeństwa uszkodzenia torsu między brzuchem i głową.Każda boczna poduszka powietrzna jest zabudowana w szkielecie oparcia fotela po stronie drzwi.F Przy w yłączonym zapłonie włożyć klucz do wyłącznika poduszki powietrznej pasażera (pasażerów).F Przekręcić klucz w położenie "OFF".
F Następnie wyjąć klucz, nie zmieniając jego położenia.
