TOYOTA PROACE VERSO 2020 Instrukcja obsługi (in Polish)

221
Proace-Verso_pl_Chap06_conduite_ed01-2019

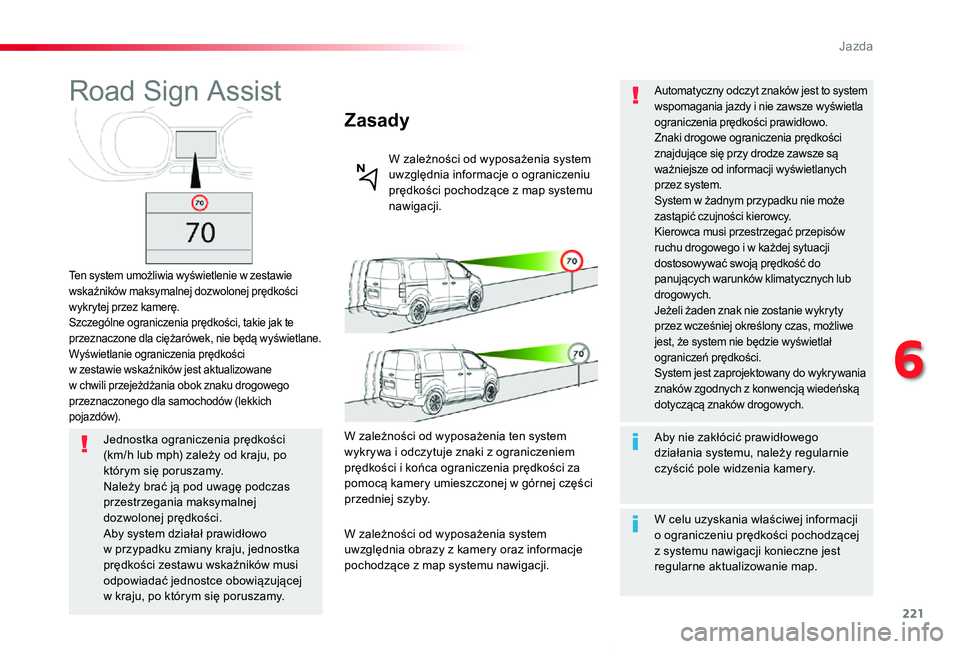

Road Sign Assist
Ten system umożliwia wyświetlenie w zestawie wskaźników maksymalnej dozwolonej prędkości wykrytej przez kamerę.Szczególne ograniczenia prędkości, takie jak te przeznaczone dla ciężarówek, nie będą wyświetlane.Wyświetlanie ograniczenia prędkości w zestawie wskaźników jest aktualizowane w chwili przejeżdżania obok znaku drogowego przeznaczonego dla samochodów (lekkich pojazdów).
Zasady
W zależności od wyposażenia system uwzględnia informacje o ograniczeniu prędkości pochodzące z map systemu nawigacji.
Jednostka ograniczenia prędkości (km/h lub mph) zależy od kraju, po którym się poruszamy.Należy brać ją pod uwagę podczas przestrzegania maksymalnej dozwolonej prędkości.Aby system działał prawidłowo
w przypadku zmiany kraju, jednostka prędkości zestawu wskaźników musi odpowiadać jednostce obowiązującej w kraju, po którym się poruszamy.
W zależności od wyposażenia ten system wykrywa i odczytuje znaki z ograniczeniem prędkości i końca ograniczenia prędkości za pomocą kamery umieszczonej w górnej części przedniej szyby.
W zależności od wyposażenia system uwzględnia obrazy z kamery oraz informacje pochodzące z map systemu nawigacji.
Aby nie zakłócić prawidłowego działania systemu, należy regularnie czyścić pole widzenia kamery.
Automatyczny odczyt znaków jest to system wspomagania jazdy i nie zawsze wyświetla ograniczenia prędkości prawidłowo.Znaki drogowe ograniczenia prędkości znajdujące się przy drodze zawsze są ważniejsze od informacji wyświetlanych przez system.System w żadnym przypadku nie może zastąpić czujności kierowcy.Kierowca musi przestrzegać przepisów ruchu drogowego i w każdej sytuacji dostosowywać swoją prędkość do panujących warunków klimatycznych lub drogowych.Jeżeli żaden znak nie zostanie wykryty przez wcześniej określony czas, możliwe jest, że system nie będzie wyświetlał ograniczeń prędkości.System jest zaprojektowany do wykrywania znaków zgodnych z konwencją wiedeńską dotyczącą znaków drogowych.
W celu uzyskania właściwej informacji o ograniczeniu prędkości pochodzącej z systemu nawigacji konieczne jest regularne aktualizowanie map.
6
Jazda

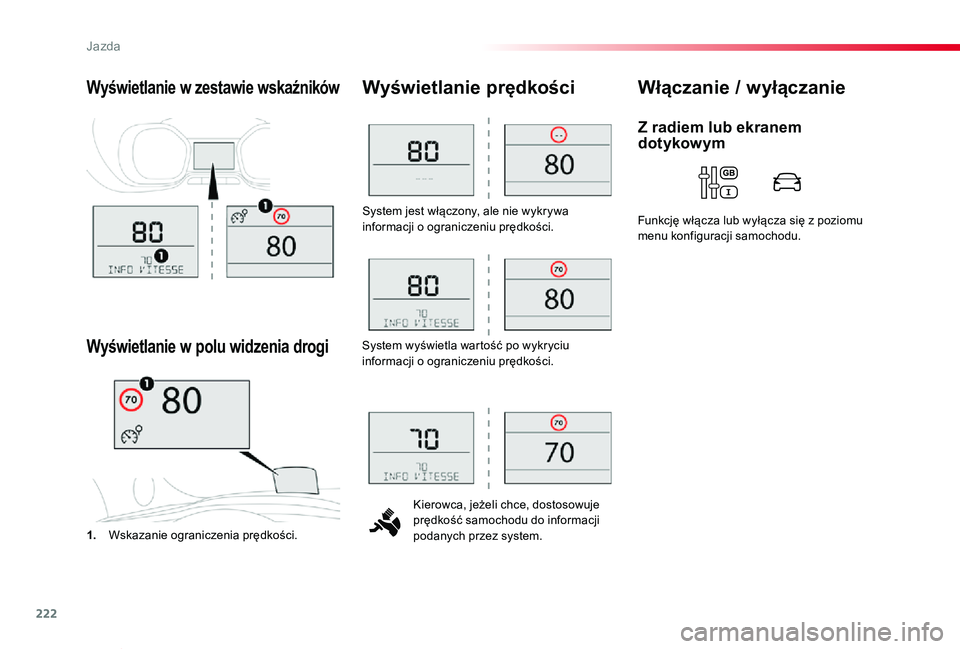

222
Proace-Verso_pl_Chap06_conduite_ed01-2019
System jest włączony, ale nie wykrywa informacji o ograniczeniu prędkości.
Kierowca, jeżeli chce, dostosowuje prędkość samochodu do informacji podanych przez system.
Wyświetlanie prędkości
1. Wskazanie ograniczenia prędkości.
Wyświetlanie w polu widzenia drogi
Włączanie / wyłączanieWyświetlanie w zestawie wskaźników
System wyświetla wartość po wykryciu informacji o ograniczeniu prędkości.
Z radiem lub ekranem dotykow ym
Funkcję włącza lub wyłącza się z poziomu menu konfiguracji samochodu.
Jazda

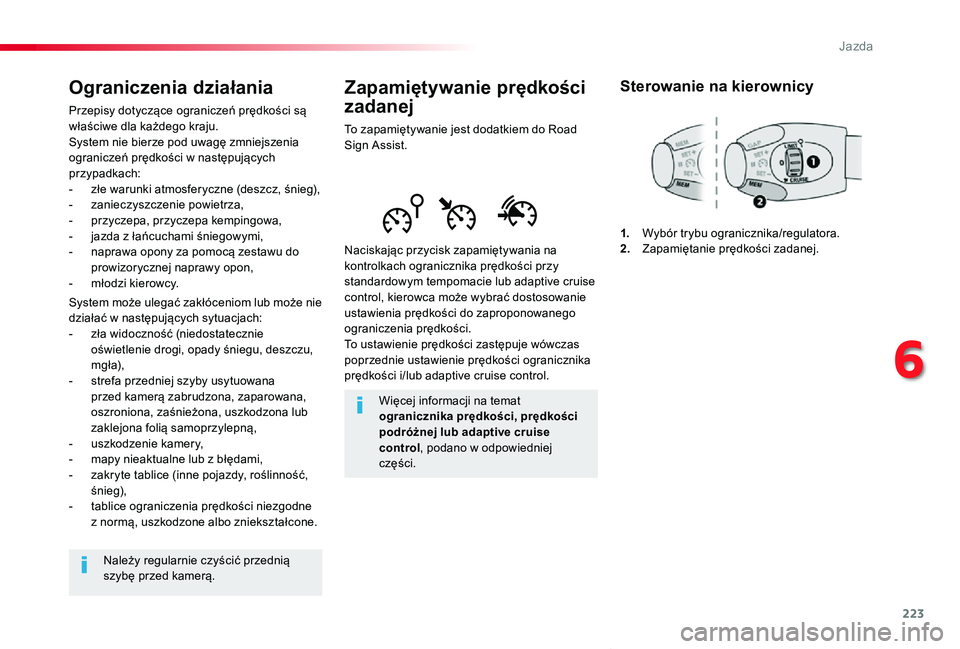

223
Proace-Verso_pl_Chap06_conduite_ed01-2019
Zapamiętywanie prędkości
zadanej
To zapamiętywanie jest dodatkiem do Road Sign Assist.
Naciskając przycisk zapamiętywania na kontrolkach ogranicznika prędkości przy standardowym tempomacie lub adaptive cruise control, kierowca może wybrać dostosowanie ustawienia prędkości do zaproponowanego ograniczenia prędkości.To ustawienie prędkości zastępuje wówczas poprzednie ustawienie prędkości ogranicznika prędkości i/lub adaptive cruise control.
Więcej informacji na temat ogranicznika prędkości, prędkości podróżnej lub adaptive cruise control, podano w odpowiedniej części.
Sterowanie na kierownicy
1. Wybór trybu ogranicznika/regulatora.2. Zapamiętanie prędkości zadanej.
Ograniczenia działania
Przepisy dotyczące ograniczeń prędkości są właściwe dla każdego kraju.System nie bierze pod uwagę zmniejszenia ograniczeń prędkości w następujących przypadkach:- złe warunki atmosferyczne (deszcz, śnieg),- zanieczyszczenie powietrza,- przyczepa, przyczepa kempingowa,- jazda z łańcuchami śniegowymi,- naprawa opony za pomocą zestawu do prowizorycznej naprawy opon,- młodzi kierowcy.
System może ulegać zakłóceniom lub może nie działać w następujących sytuacjach:- zła widoczność (niedostatecznie oświetlenie drogi, opady śniegu, deszczu, m g ł a),- strefa przedniej szyby usytuowana przed kamerą zabrudzona, zaparowana, oszroniona, zaśnieżona, uszkodzona lub zaklejona folią samoprzylepną,- uszkodzenie kamery,
- mapy nieaktualne lub z błędami,- zakryte tablice (inne pojazdy, roślinność, ś ni e g),- tablice ograniczenia prędkości niezgodne z normą, uszkodzone albo zniekształcone.
Należy regularnie czyścić przednią szybę przed kamerą.
6
Jazda

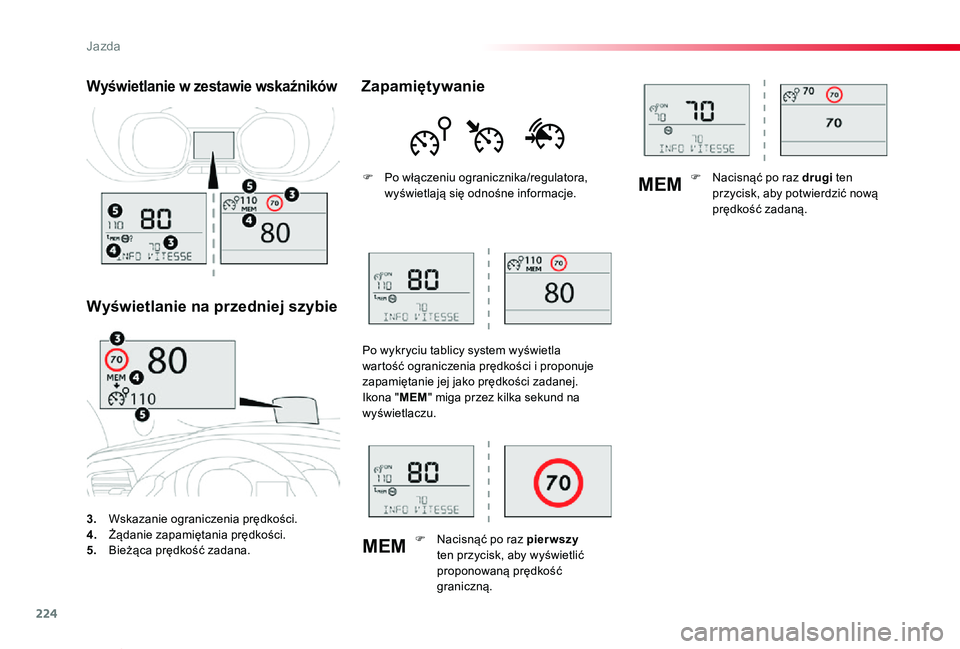

224
MEM
MEM
Proace-Verso_pl_Chap06_conduite_ed01-2019
3. Wskazanie ograniczenia prędkości.4. Żądanie zapamiętania prędkości.5. Bieżąca prędkość zadana.
Wyświetlanie w zestawie wskaźników
Wyświetlanie na przedniej szybie
Zapamiętywanie
F Po włączeniu ogranicznika/regulatora, wyświetlają się odnośne informacje.
Po wykryciu tablicy system wyświetla wartość ograniczenia prędkości i proponuje zapamiętanie jej jako prędkości zadanej.Ikona "MEM" miga przez kilka sekund na wyświetlaczu.
F Nacisnąć po raz pierwszy
ten przycisk, aby wyświetlić proponowaną prędkość graniczną.
F Nacisnąć po raz drugi ten przycisk, aby potwierdzić nową prędkość zadaną.
Jazda

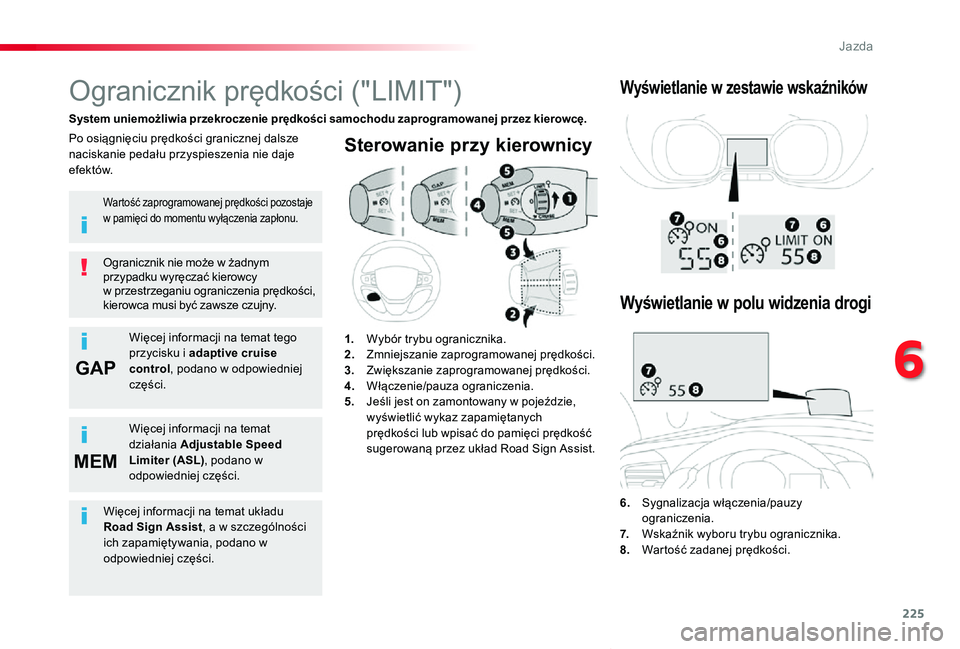

225
GAP
MEM
Proace-Verso_pl_Chap06_conduite_ed01-2019
Sterowanie przy kierownicy
6. Sygnalizacja włączenia/pauzy ograniczenia.7. Wskaźnik wyboru trybu ogranicznika.8. Wartość zadanej prędkości.
Ogranicznik prędkości ("LIMIT")
System uniemożliwia przekroczenie prędkości samochodu zaprogramowanej przez kierowcę.
Ogranicznik nie może w żadnym przypadku wyręczać kierowcy w przestrzeganiu ograniczenia prędkości, kierowca musi być zawsze czujny.
Po osiągnięciu prędkości granicznej dalsze naciskanie pedału przyspieszenia nie daje efektów.
1. Wybór trybu ogranicznika.2. Zmniejszanie zaprogramowanej prędkości.3. Zwiększanie zaprogramowanej prędkości.4. Włączenie/pauza ograniczenia.5. Jeśli jest on zamontowany w pojeździe, wyświetlić wykaz zapamiętanych prędkości lub wpisać do pamięci prędkość sugerowaną przez układ Road Sign Assist.
Wyświetlanie w zestawie wskaźników
Wartość zaprogramowanej prędkości pozostaje w pamięci do momentu wyłączenia zapłonu.
Więcej informacji na temat tego przycisku i adaptive cruise control, podano w odpowiedniej części.
Więcej informacji na temat
działania Adjustable Speed Limiter (ASL), podano w odpowiedniej części.
Wyświetlanie w polu widzenia drogi
Więcej informacji na temat układu Road Sign Assist, a w szczególności ich zapamiętywania, podano w odpowiedniej części.
6
Jazda

226
Proace-Verso_pl_Chap06_conduite_ed01-2019

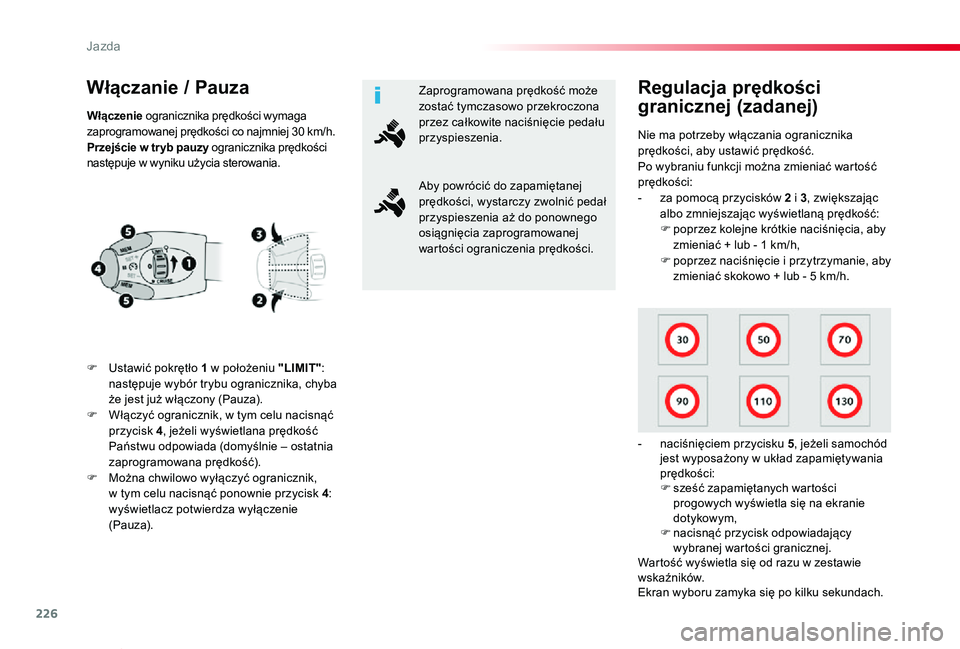

WÅ‚Ä…czanie / Pauza
F Ustawić pokrętło 1 w położeniu "LIMIT": następuje wybór trybu ogranicznika, chyba że jest już włączony (Pauza).F Włączyć ogranicznik, w tym celu nacisnąć przycisk 4, jeżeli wyświetlana prędkość Państwu odpowiada (domyślnie – ostatnia zaprogramowana prędkość).F Można chwilowo wyłączyć ogranicznik, w tym celu nacisnąć ponownie przycisk 4: wyświetlacz potwierdza wyłączenie (Pauza).
Nie ma potrzeby włączania ogranicznika prędkości, aby ustawić prędkość.Po wybraniu funkcji można zmieniać wartość prędkości:- za pomocą przycisków 2 i 3, zwiększając albo zmniejszając wyświetlaną prędkość:F poprzez kolejne krótkie naciśnięcia, aby
zmieniać + lub - 1 km/h,F poprzez naciśnięcie i przytrzymanie, aby zmieniać skokowo + lub - 5 km/h.
- naciśnięciem przycisku 5, jeżeli samochód jest wyposażony w układ zapamiętywania prędkości:F sześć zapamiętanych wartości progowych wyświetla się na ekranie dotykowym,F nacisnąć przycisk odpowiadający wybranej wartości granicznej.Wartość wyświetla się od razu w zestawie wskaźników.Ekran wyboru zamyka się po kilku sekundach.
Regulacja prędkości
granicznej (zadanej)Włączenie ogranicznika prędkości wymaga zaprogramowanej prędkości co najmniej 30 km/h.Przejście w tr yb pauzy ogranicznika prędkości następuje w wyniku użycia sterowania.
Zaprogramowana prędkość może zostać tymczasowo przekroczona przez całkowite naciśnięcie pedału przyspieszenia.
Aby powrócić do zapamiętanej prędkości, wystarczy zwolnić pedał przyspieszenia aż do ponownego osiągnięcia zaprogramowanej wartości ograniczenia prędkości.
Jazda

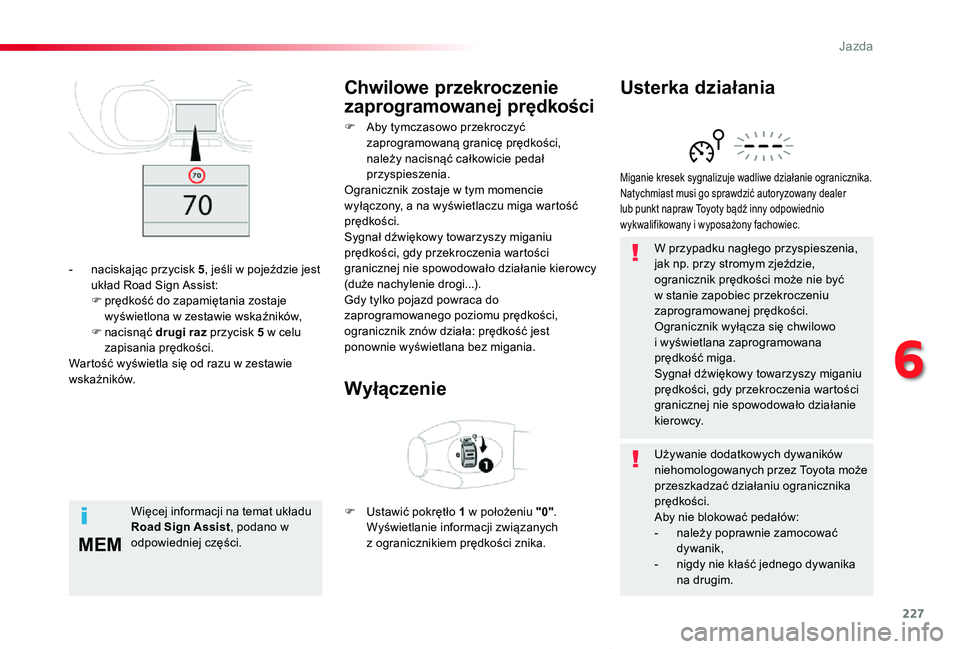

227
MEM
Proace-Verso_pl_Chap06_conduite_ed01-2019
W przypadku nagłego przyspieszenia, jak np. przy stromym zjeździe, ogranicznik prędkości może nie być w stanie zapobiec przekroczeniu zaprogramowanej prędkości.Ogranicznik wyłącza się chwilowo i wyświetlana zaprogramowana prędkość miga.Sygnał dźwiękowy towarzyszy miganiu prędkości, gdy przekroczenia wartości granicznej nie spowodowało działanie kierowcy.
Miganie kresek sygnalizuje wadliwe działanie ogranicznika.Natychmiast musi go sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Usterka działaniaChwilowe przekroczenie
zaprogramowanej prędkości
Wyłączenie
F Aby tymczasowo przekroczyć zaprogramowaną granicę prędkości, należy nacisnąć całkowicie pedał przyspieszenia.Ogranicznik zostaje w tym momencie wyłączony, a na wyświetlaczu miga wartość prędkości.Sygnał dźwiękowy towarzyszy miganiu prędkości, gdy przekroczenia wartości granicznej nie spowodowało działanie kierowcy (duże nachylenie drogi...).Gdy tylko pojazd powraca do zaprogramowanego poziomu prędkości, ogranicznik znów działa: prędkość jest ponownie wyświetlana bez migania.
F Ustawić pokrętło 1 w położeniu "0". Wyświetlanie informacji związanych z ogranicznikiem prędkości znika.
- naciskając przycisk 5, jeśli w pojeździe jest układ Road Sign Assist:F prędkość do zapamiętania zostaje wyświetlona w zestawie wskaźników,F nacisnąć drugi raz przycisk 5 w celu zapisania prędkości.Wartość wyświetla się od razu w zestawie wskaźników.
Więcej informacji na temat układu Road Sign Assist, podano w odpowiedniej części.
Używanie dodatkowych dywaników niehomologowanych przez Toyota może przeszkadzać działaniu ogranicznika prędkości.Aby nie blokować pedałów:- należy poprawnie zamocować dywanik,- nigdy nie kłaść jednego dywanika na drugim.
6
Jazda

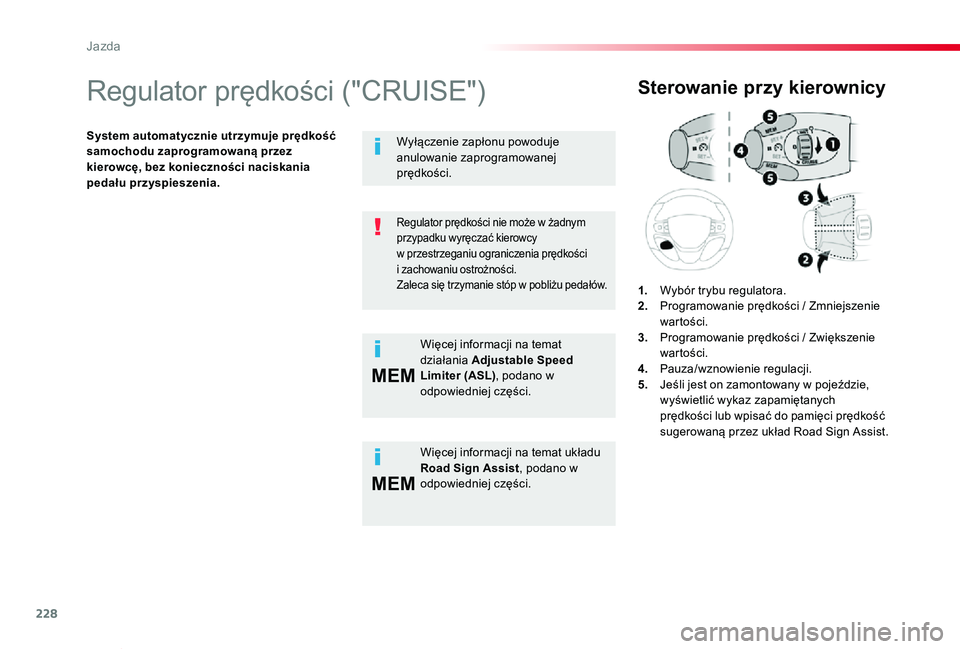

228
MEM
MEM
Proace-Verso_pl_Chap06_conduite_ed01-2019
Regulator prędkości ("CRUISE")
System automatycznie utrzymuje prędkość samochodu zaprogramowaną przez kierowcę, bez konieczności naciskania pedału przyspieszenia.
Sterowanie przy kierownicy
1. Wybór trybu regulatora.2. Programowanie prędkości / Zmniejszenie wartości.3. Programowanie prędkości / Zwiększenie wartości.4. Pauza/wznowienie regulacji.5. Jeśli jest on zamontowany w pojeździe, wyświetlić wykaz zapamiętanych prędkości lub wpisać do pamięci prędkość sugerowaną przez układ Road Sign Assist.
Regulator prędkości nie może w żadnym przypadku wyręczać kierowcy w przestrzeganiu ograniczenia prędkości i zachowaniu ostrożności.Zaleca się trzymanie stóp w pobliżu pedałów.
Więcej informacji na temat układu Road Sign Assist, podano w odpowiedniej części.
Wyłączenie zapłonu powoduje anulowanie zaprogramowanej prędkości.
Więcej informacji na temat działania Adjustable Speed Limiter (ASL), podano w odpowiedniej części.
Jazda

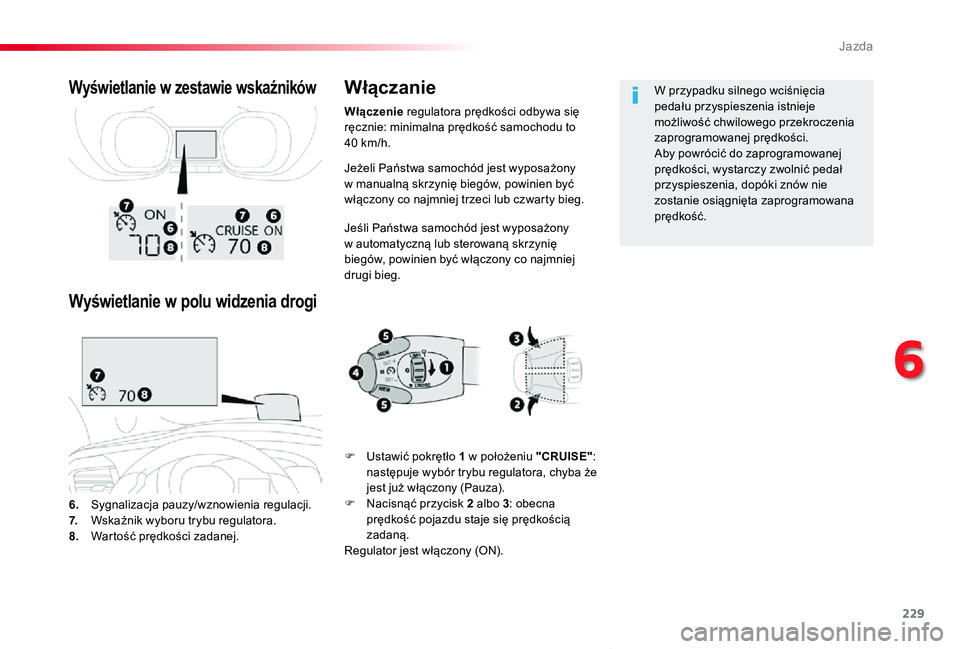

229
Proace-Verso_pl_Chap06_conduite_ed01-2019
Jeżeli Państwa samochód jest wyposażony w manualną skrzynię biegów, powinien być włączony co najmniej trzeci lub czwarty bieg.
Jeśli Państwa samochód jest wyposażony w automatyczną lub sterowaną skrzynię biegów, powinien być włączony co najmniej drugi bieg.
6. Sygnalizacja pauzy/wznowienia regulacji.7. Wskaźnik wyboru trybu regulatora.8. Wartość prędkości zadanej.
Wyświetlanie w zestawie wskaźników
Wyświetlanie w polu widzenia drogi
WÅ‚Ä…czanie
F Ustawić pokrętło 1 w położeniu "CRUISE": następuje wybór trybu regulatora, chyba że jest już włączony (Pauza).F Nacisnąć przycisk 2 albo 3: obecna prędkość pojazdu staje się prędkością zadaną.Regulator jest włączony (ON).
W przypadku silnego wciśnięcia pedału przyspieszenia istnieje możliwość chwilowego przekroczenia zaprogramowanej prędkości.Aby powrócić do zaprogramowanej prędkości, wystarczy zwolnić pedał przyspieszenia, dopóki znów nie zostanie osiągnięta zaprogramowana prędkość.
Włączenie regulatora prędkości odbywa się ręcznie: minimalna prędkość samochodu to 40 km/h.
6
Jazda

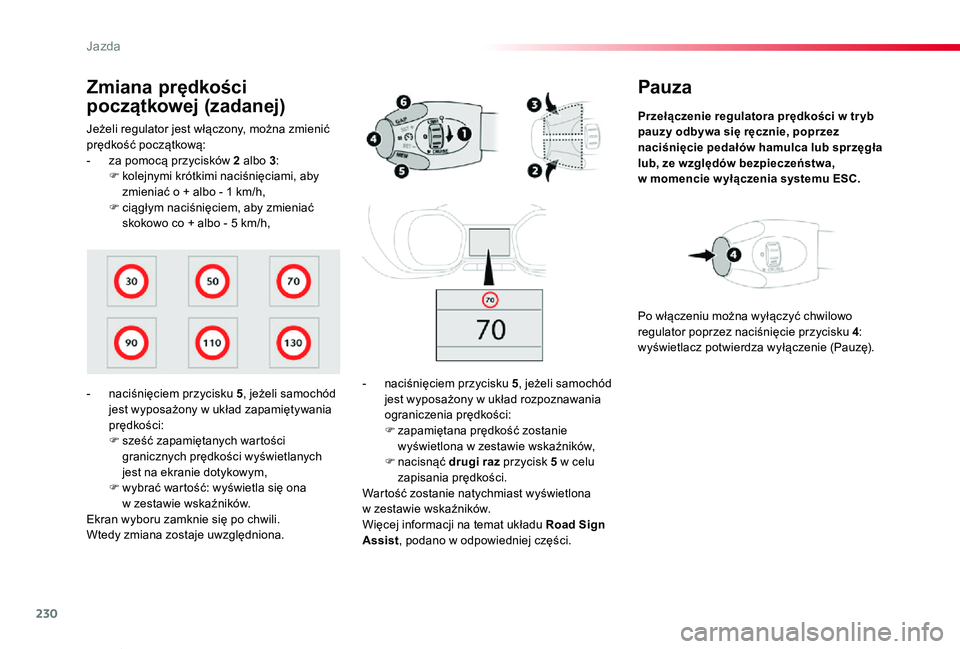

230
Proace-Verso_pl_Chap06_conduite_ed01-2019
Pauza
Przełączenie regulatora prędkości w tr yb pauzy odbywa się ręcznie, poprzez naciśnięcie pedałów hamulca lub sprzęgła lub, ze względów bezpieczeństwa, w momencie w yłączenia systemu ESC.
- naciśnięciem przycisku 5, jeżeli samochód jest wyposażony w układ rozpoznawania ograniczenia prędkości:F zapamiętana prędkość zostanie
wyświetlona w zestawie wskaźników,F nacisnąć drugi raz przycisk 5 w celu zapisania prędkości.Wartość zostanie natychmiast wyświetlona w zestawie wskaźników.Więcej informacji na temat układu Road Sign Assist, podano w odpowiedniej części.
Po włączeniu można wyłączyć chwilowo regulator poprzez naciśnięcie przycisku 4: wyświetlacz potwierdza wyłączenie (Pauzę).
Jeżeli regulator jest włączony, można zmienić prędkość początkową:- za pomocą przycisków 2 albo 3:F kolejnymi krótkimi naciśnięciami, aby zmieniać o + albo - 1 km/h,F ciągłym naciśnięciem, aby zmieniać skokowo co + albo - 5 km/h,
Zmiana prędkości
poczÄ…tkowej (zadanej)
- naciśnięciem przycisku 5, jeżeli samochód jest wyposażony w układ zapamiętywania prędkości:F sześć zapamiętanych wartości
granicznych prędkości wyświetlanych jest na ekranie dotykowym,F wybrać wartość: wyświetla się ona w zestawie wskaźników.Ekran wyboru zamknie się po chwili.Wtedy zmiana zostaje uwzględniona.
Jazda
