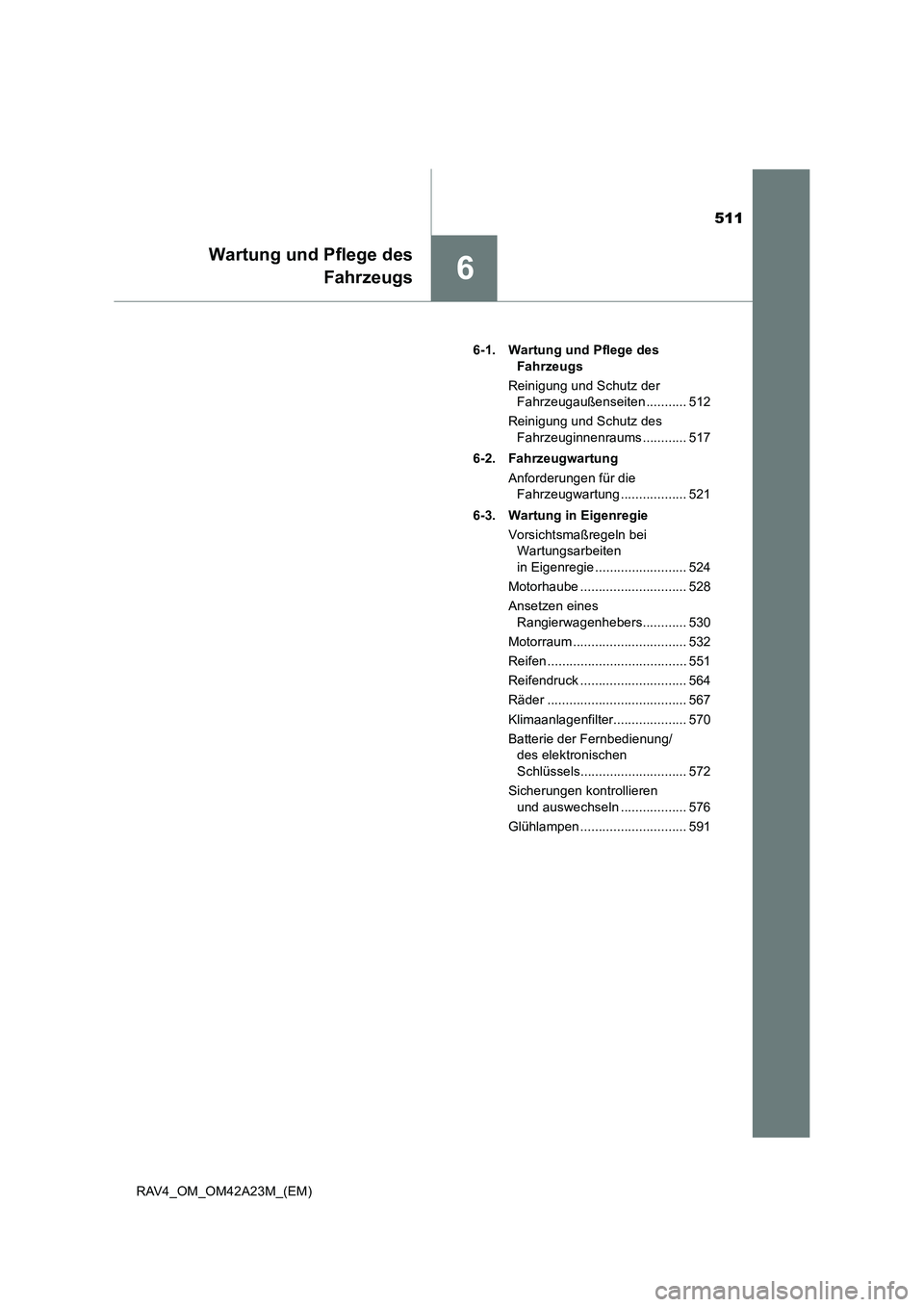

TOYOTA RAV4 2014 Betriebsanleitungen (in German)

511
6
Wartung und Pflege desFahrzeugs
RAV4_OM_OM42A23M_(EM) 6-1. Wartung und Pflege des
Fahrzeugs
Reinigung und Schutz der Fahrzeugaußenseiten ........... 512
Reinigung und Schutz des Fahrzeuginnenraums ............ 517
6-2. Fahrzeugwartung Anforderungen für die Fahrzeugwartung .................. 521
6-3. Wartung in Eigenregie Vorsichtsmaßregeln bei Wartungsarbeiten
in Eigenregie ......................... 524
Motorhaube ............................. 528
Ansetzen eines Rangierwagenhebers............ 530
Motorraum ............................... 532
Reifen ...................................... 551
Reifendruck ............................. 564
Räder ...................................... 567
Klimaanlagenfilter.................... 570
Batterie der Fernbedienung/ des elektronischen
Schlüssels............................. 572
Sicherungen kontrollieren und auswechseln .................. 576
Glühlampen ............................. 591

5126-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

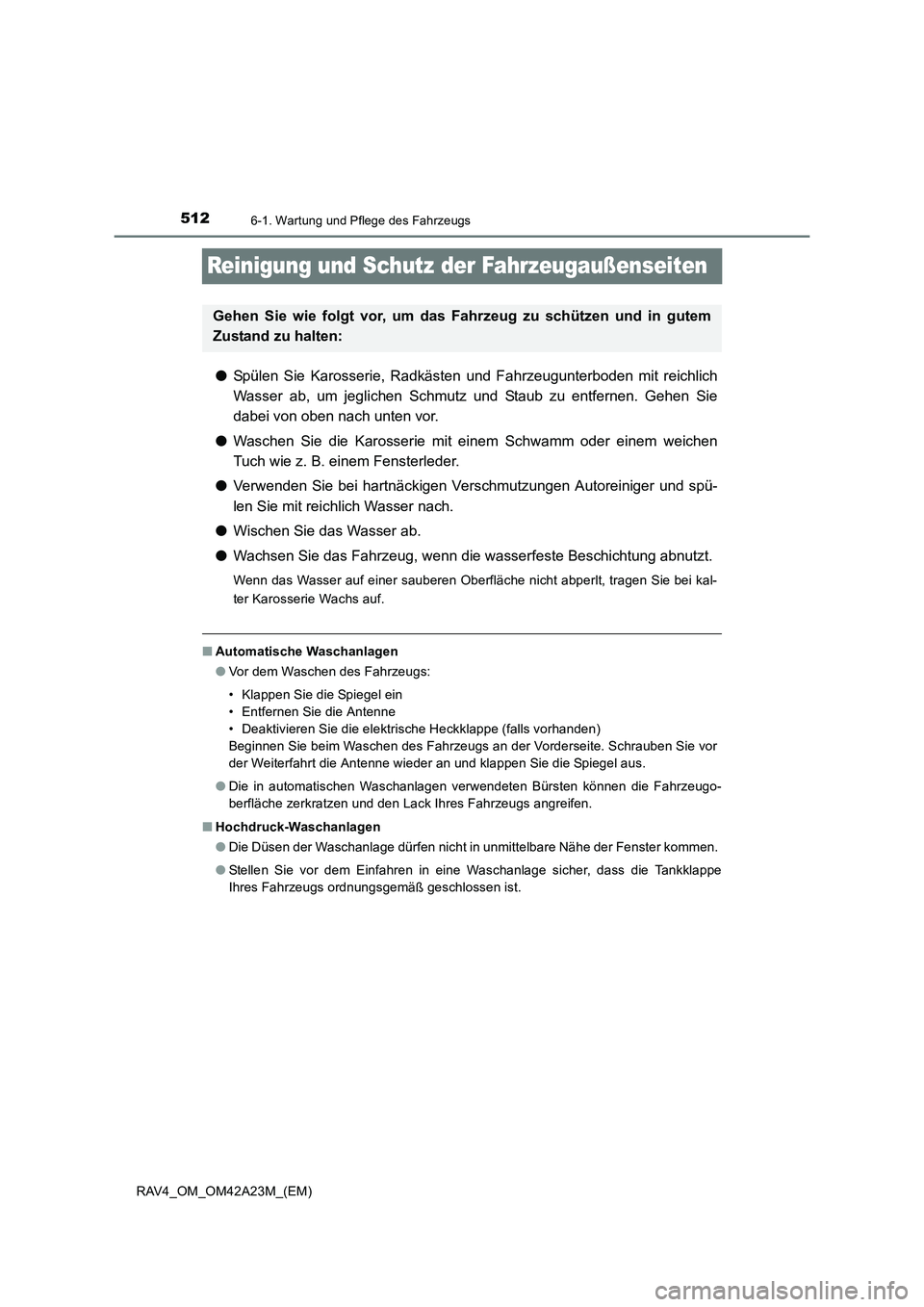

Reinigung und Schutz der Fahrzeugaußenseiten
●Spülen Sie Karosserie, Radkäst en und Fahrzeugunterboden mit reichlich
Wasser ab, um jeglichen Schmutz und Staub zu entfernen. Gehen Sie
dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Tuch wie z. B. einem Fensterleder.
● Verwenden Sie bei hartnäckigen Verschmutzungen Autoreiniger und spü-
len Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, wenn die wasserfeste Beschichtung abnutzt.
Wenn das Wasser auf einer sauberen Oberfläche nicht abperlt, tragen Sie bei kal-
ter Karosserie Wachs auf.
■Automatische Waschanlagen
●Vor dem Waschen des Fahrzeugs:
• Klappen Sie die Spiegel ein
• Entfernen Sie die Antenne
• Deaktivieren Sie die elektrische Heckklappe (falls vorhanden)
Beginnen Sie beim Waschen des Fahrzeugs an der Vorderseite. Schrauben Sie vor
der Weiterfahrt die Antenne wieder an und klappen Sie die Spiegel aus.
● Die in automatischen Waschanlagen verwendeten Bürsten können die Fahrzeugo-
berfläche zerkratzen und den Lack Ihres Fahrzeugs angreifen.
■ Hochdruck-Waschanlagen
●Die Düsen der Waschanlage dürfen nicht in unmittelbare Nähe der Fenster kommen.
● Stellen Sie vor dem Einfahren in eine Waschanlage sicher, dass die Tankklappe
Ihres Fahrzeugs ordnungsgemäß geschlossen ist.
Gehen Sie wie folgt vor, um das Fahrzeug zu schützen und in gutem
Zustand zu halten:

5136-1. Wartung und Pflege des Fahrzeugs
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)■

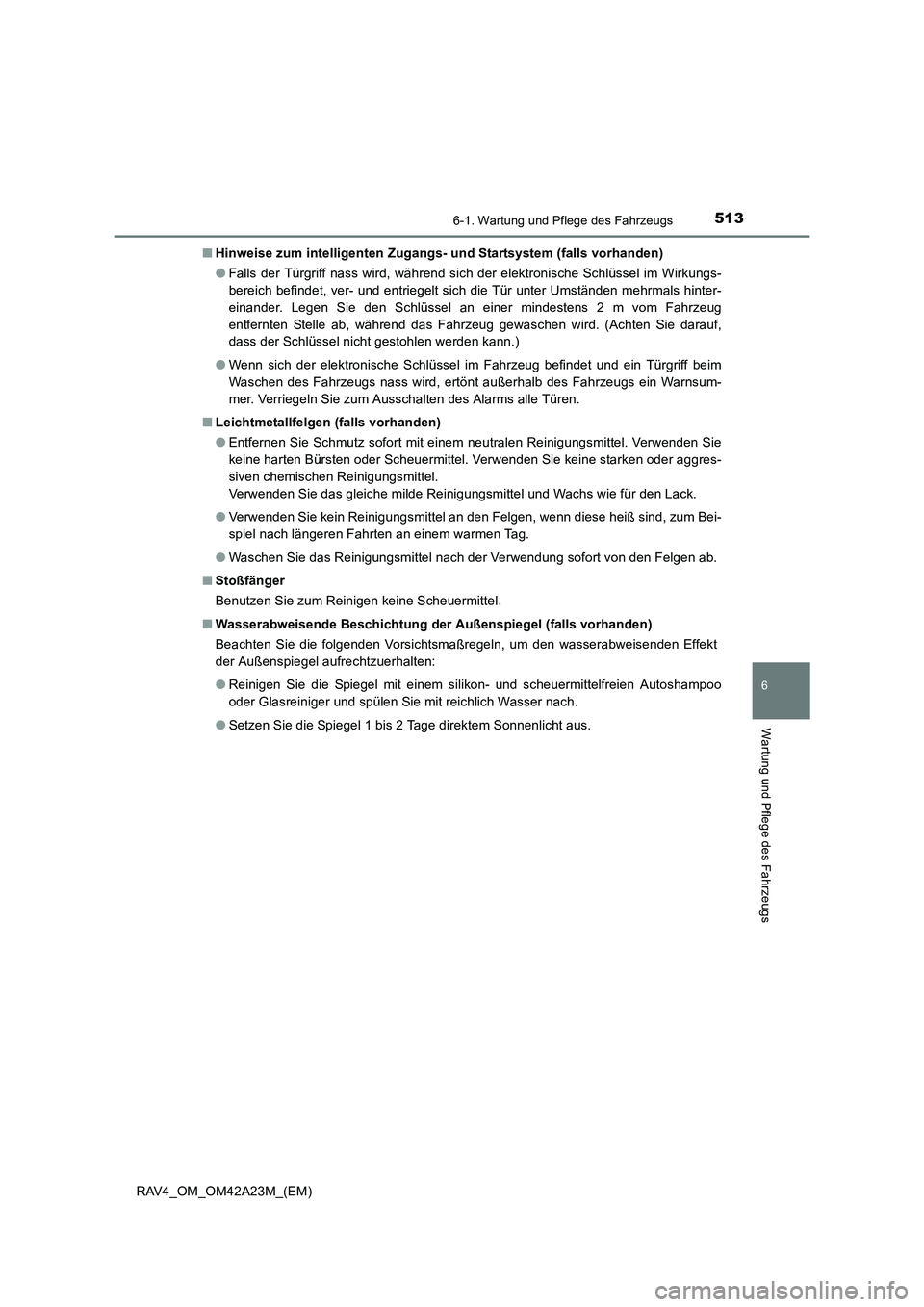

Hinweise zum intelligenten Zugangs- und Startsystem (falls vorhanden)
●Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungs-
bereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hinter-
einander. Legen Sie den Schlüssel an einer mindestens 2 m vom Fahrzeug
entfernten Stelle ab, während das Fahrzeug gewaschen wird. (Achten Sie darauf,
dass der Schlüssel nicht gestohlen werden kann.)
● Wenn sich der elektronische Schlüssel im Fahrzeug befindet und ein Türgriff beim
Waschen des Fahrzeugs nass wird, ertönt außerhalb des Fahrzeugs ein Warnsum-
mer. Verriegeln Sie zum Ausschalten des Alarms alle Türen.
■ Leichtmetallfelgen (falls vorhanden)
●Entfernen Sie Schmutz sofort mit einem neutralen Reinigungsmittel. Verwenden Sie
keine harten Bürsten oder Scheuermittel. Verwenden Sie keine starken oder aggres-
siven chemischen Reinigungsmittel.
Verwenden Sie das gleiche milde Reinigungsmittel und Wachs wie für den Lack.
● Verwenden Sie kein Reinigungsmittel an den Felgen, wenn diese heiß sind, zum Bei-
spiel nach längeren Fahrten an einem warmen Tag.
● Waschen Sie das Reinigungsmittel nach der Verwendung sofort von den Felgen ab.
■ Stoßfänger
Benutzen Sie zum Reinigen keine Scheuermittel.
■ Wasserabweisende Beschichtung der Außenspiegel (falls vorhanden)
Beachten Sie die folgenden Vorsichtsmaßregeln, um den wasserabweisenden Effekt
der Außenspiegel aufrechtzuerhalten:
●Reinigen Sie die Spiegel mit einem silikon- und scheuermittelfreien Autoshampoo
oder Glasreiniger und spülen Sie mit reichlich Wasser nach.
● Setzen Sie die Spiegel 1 bis 2 Tage direktem Sonnenlicht aus.

5146-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

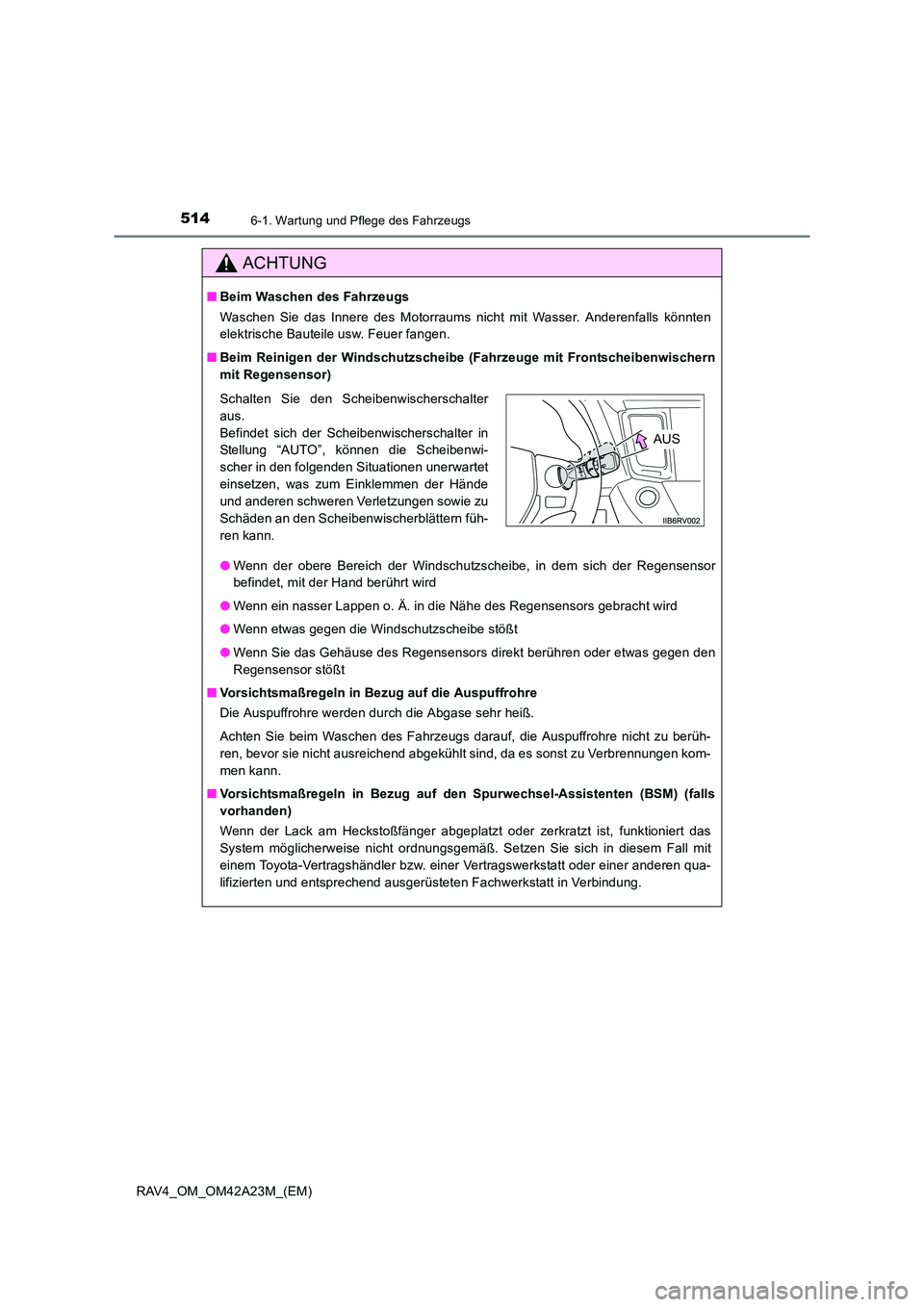

ACHTUNG
■Beim Waschen des Fahrzeugs
Waschen Sie das Innere des Motorraums nicht mit Wasser. Anderenfalls könnten
elektrische Bauteile usw. Feuer fangen.
■ Beim Reinigen der Windschutzscheibe (Fahrzeuge mit Frontscheibenwischern
mit Regensensor)
●Wenn der obere Bereich der Windschutzscheibe, in dem sich der Regensensor
befindet, mit der Hand berührt wird
● Wenn ein nasser Lappen o. Ä. in die Nähe des Regensensors gebracht wird
● Wenn etwas gegen die Windschutzscheibe stößt
● Wenn Sie das Gehäuse des Regensensors direkt berühren oder etwas gegen den
Regensensor stößt
■ Vorsichtsmaßregeln in Bezug auf die Auspuffrohre
Die Auspuffrohre werden durch die Abgase sehr heiß.
Achten Sie beim Waschen des Fahrzeugs darauf, die Auspuffrohre nicht zu berüh-
ren, bevor sie nicht ausreichend abgekühlt sind, da es sonst zu Verbrennungen kom-
men kann.
■ Vorsichtsmaßregeln in Bezug auf den Spurwechsel-Assistenten (BSM) (falls
vorhanden)
Wenn der Lack am Heckstoßfänger abgeplatzt oder zerkratzt ist, funktioniert das
System möglicherweise nicht ordnungsgemäß. Setzen Sie sich in diesem Fall mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Schalten Sie den Scheibenwischerschalter
aus.
Befindet sich der Scheibenwischerschalter in
Stellung “AUTO”, können die Scheibenwi-
scher in den folgenden Situationen unerwartet
einsetzen, was zum Einklemmen der Hände
und anderen schweren Verletzungen sowie zu
Schäden an den Scheibenwischerblättern füh-
ren kann.
AUS

5156-1. Wartung und Pflege des Fahrzeugs
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

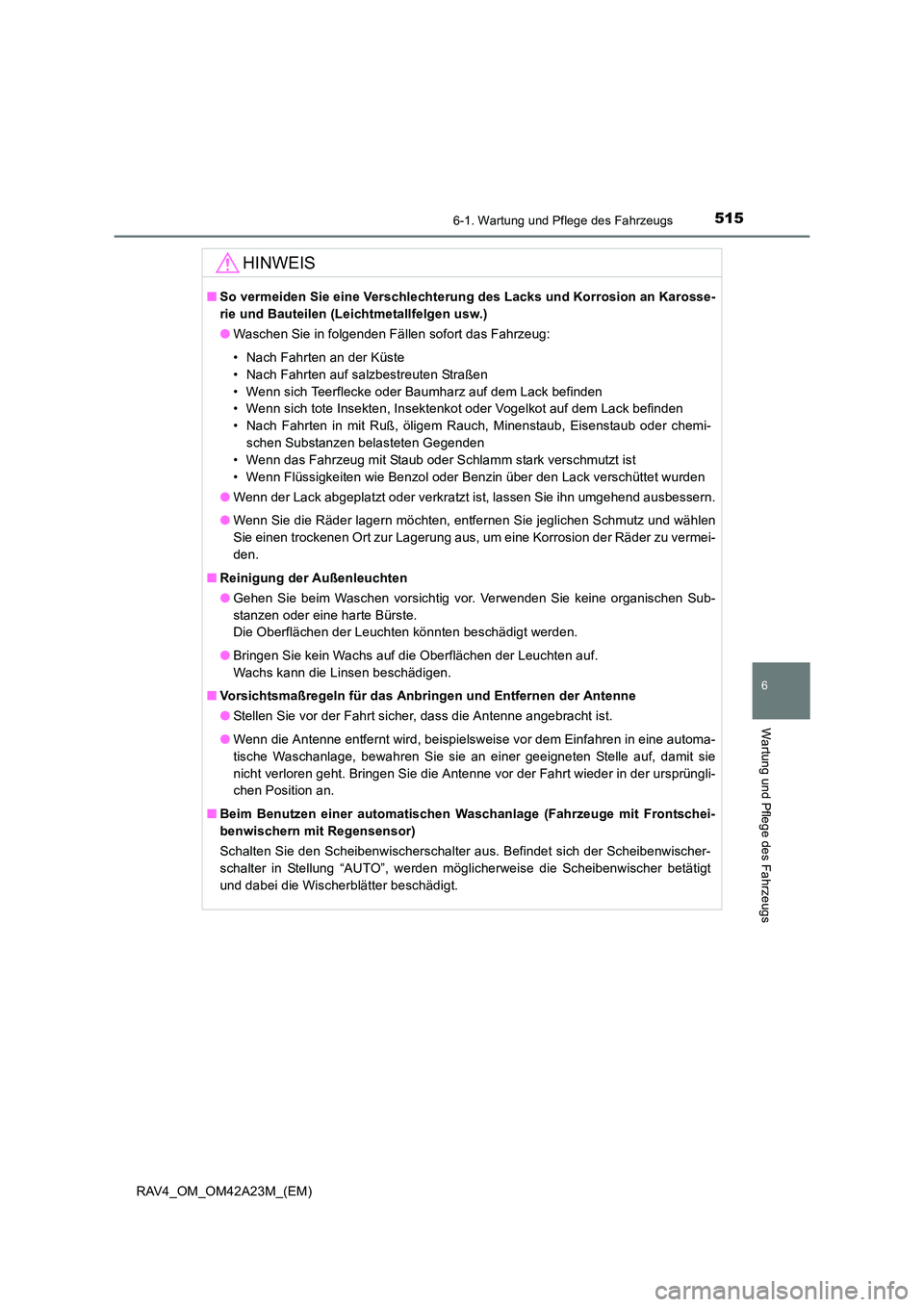

HINWEIS
■So vermeiden Sie eine Verschlechterung des Lacks und Korrosion an Karosse-
rie und Bauteilen (Leichtmetallfelgen usw.)
●Waschen Sie in folgenden Fällen sofort das Fahrzeug:
• Nach Fahrten an der Küste
• Nach Fahrten auf salzbestreuten Straßen
• Wenn sich Teerflecke oder Baumharz auf dem Lack befinden
• Wenn sich tote Insekten, Insektenkot oder Vogelkot auf dem Lack befinden
• Nach Fahrten in mit Ruß, öligem Rauch, Minenstaub, Eisenstaub oder chemi-
schen Substanzen belasteten Gegenden
• Wenn das Fahrzeug mit Staub oder Schlamm stark verschmutzt ist
• Wenn Flüssigkeiten wie Benzol oder Benzin über den Lack verschüttet wurden
● Wenn der Lack abgeplatzt oder verkratzt ist, lassen Sie ihn umgehend ausbessern.
● Wenn Sie die Räder lagern möchten, entfernen Sie jeglichen Schmutz und wählen
Sie einen trockenen Ort zur Lagerung aus, um eine Korrosion der Räder zu vermei-
den.
■ Reinigung der Außenleuchten
●Gehen Sie beim Waschen vorsichtig vor. Verwenden Sie keine organischen Sub-
stanzen oder eine harte Bürste.
Die Oberflächen der Leuchten könnten beschädigt werden.
● Bringen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.
■ Vorsichtsmaßregeln für das Anbringen und Entfernen der Antenne
●Stellen Sie vor der Fahrt sicher, dass die Antenne angebracht ist.
● Wenn die Antenne entfernt wird, beispielsweise vor dem Einfahren in eine automa-
tische Waschanlage, bewahren Sie sie an einer geeigneten Stelle auf, damit sie
nicht verloren geht. Bringen Sie die Antenne vor der Fahrt wieder in der ursprüngli-
chen Position an.
■ Beim Benutzen einer automatischen Waschanlage (Fahrzeuge mit Frontschei-
benwischern mit Regensensor)
Schalten Sie den Scheibenwischerschalter aus. Befindet sich der Scheibenwischer-
schalter in Stellung “AUTO”, werden möglicherweise die Scheibenwischer betätigt
und dabei die Wischerblätter beschädigt.

5166-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

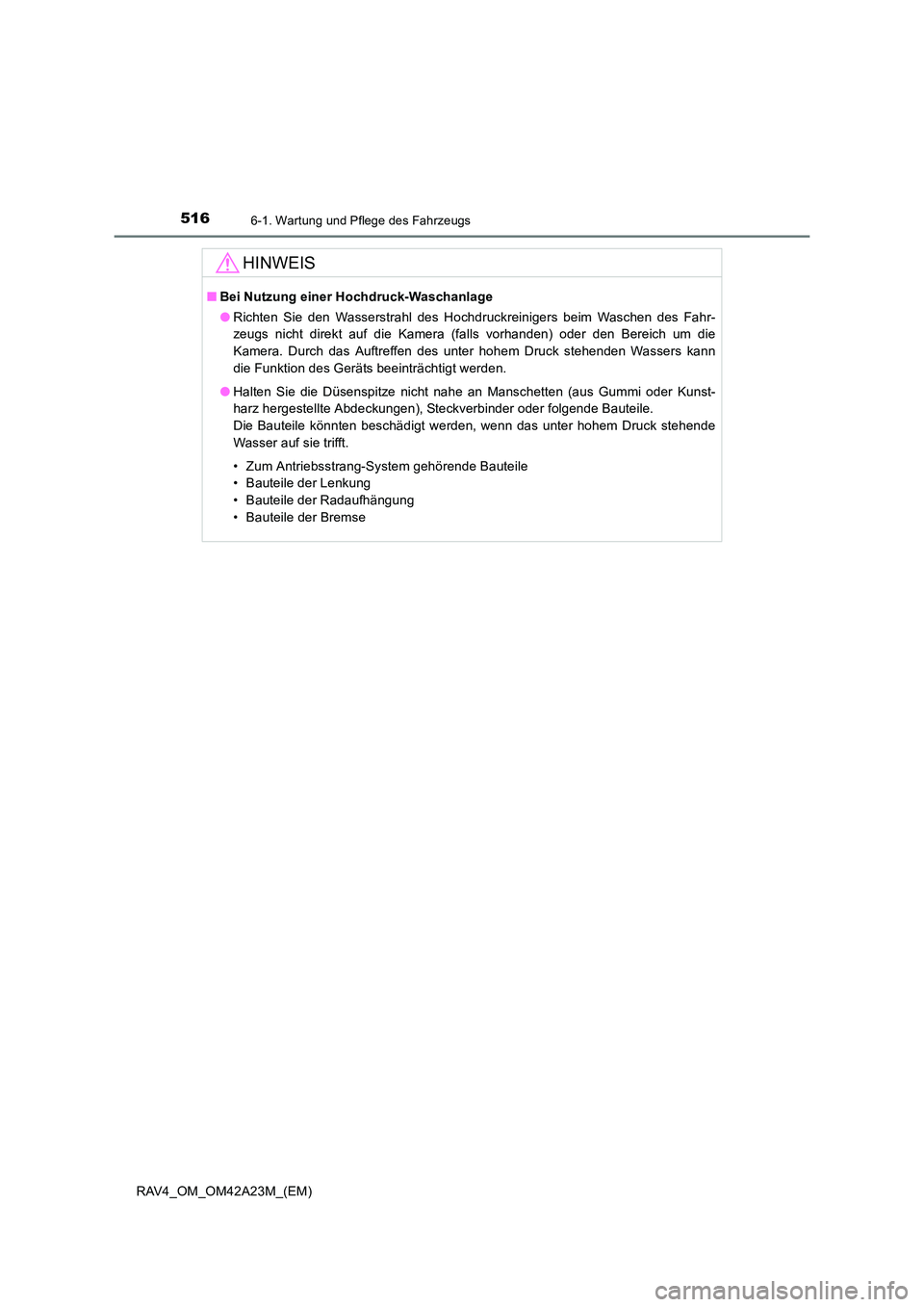

HINWEIS
■Bei Nutzung einer Hochdruck-Waschanlage
●Richten Sie den Wasserstrahl des Hochdruckreinigers beim Waschen des Fahr-
zeugs nicht direkt auf die Kamera (falls vorhanden) oder den Bereich um die
Kamera. Durch das Auftreffen des unter hohem Druck stehenden Wassers kann
die Funktion des Geräts beeinträchtigt werden.
● Halten Sie die Düsenspitze nicht nahe an Manschetten (aus Gummi oder Kunst-
harz hergestellte Abdeckungen), Steckverbinder oder folgende Bauteile.
Die Bauteile könnten beschädigt werden, wenn das unter hohem Druck stehende
Wasser auf sie trifft.
• Zum Antriebsstrang-System gehörende Bauteile
• Bauteile der Lenkung
• Bauteile der Radaufhängung
• Bauteile der Bremse

517
6
6-1. Wartung und Pflege des Fahrzeugs
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

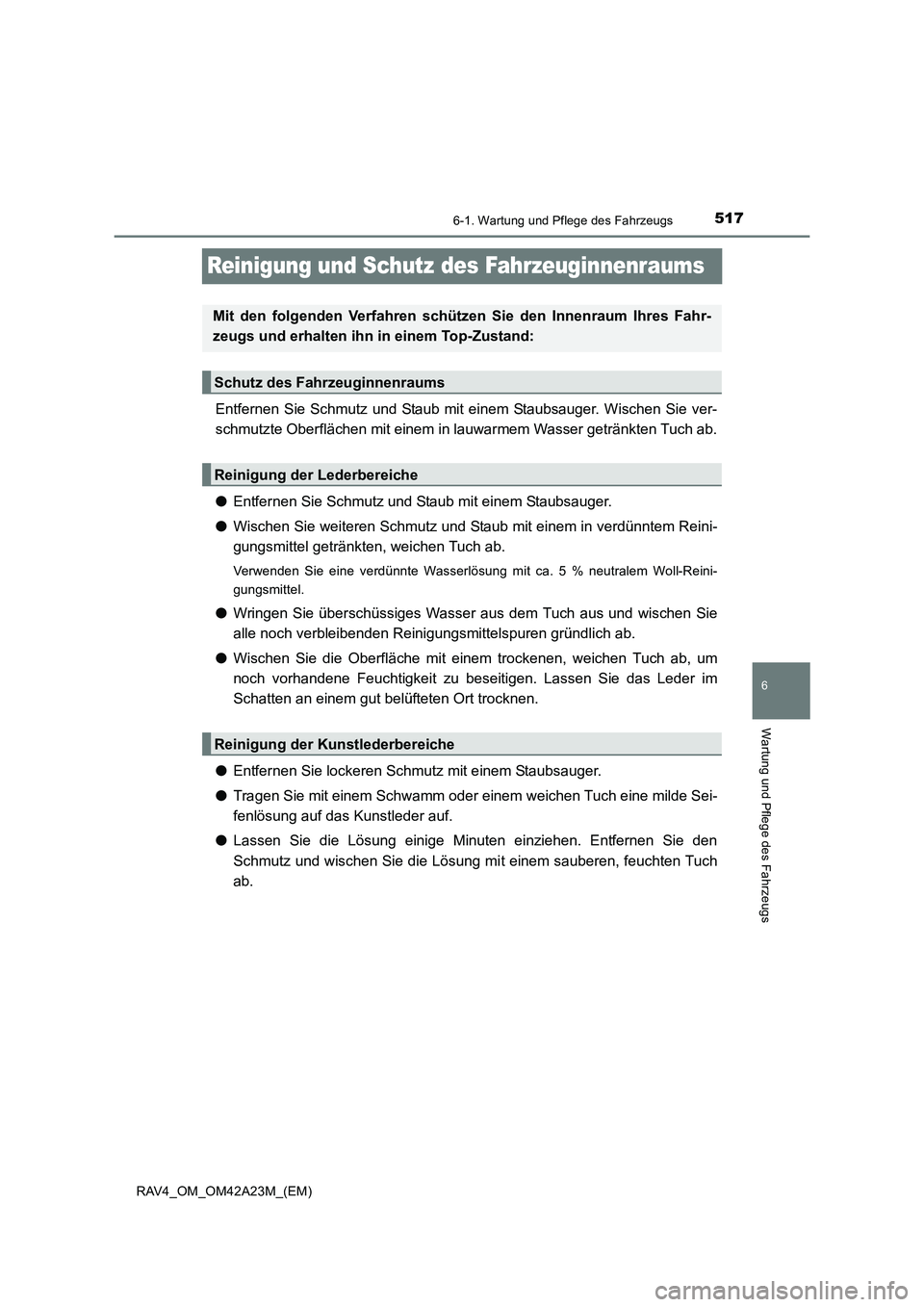

Reinigung und Schutz des Fahrzeuginnenraums
Entfernen Sie Schmutz und Staub mit einem Staubsauger. Wischen Sie ver-
schmutzte Oberflächen mit einem in lauwarmem Wasser getränkten Tuch ab.
●Entfernen Sie Schmutz und Staub mit einem Staubsauger.
● Wischen Sie weiteren Schmutz und Staub mit einem in verdünntem Reini-
gungsmittel getränkten, weichen Tuch ab.
Verwenden Sie eine verdünnte Wasserlösung mit ca. 5 % neutralem Woll-Reini-
gungsmittel.
●Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
alle noch verbleibenden Reinigungsmittelspuren gründlich ab.
● Wischen Sie die Oberfläche mit einem trockenen, weichen Tuch ab, um
noch vorhandene Feuchtigkeit zu beseitigen. Lassen Sie das Leder im
Schatten an einem gut belüfteten Ort trocknen.
● Entfernen Sie lockeren Schmutz mit einem Staubsauger.
● Tragen Sie mit einem Schwamm oder einem weichen Tuch eine milde Sei-
fenlösung auf das Kunstleder auf.
● Lassen Sie die Lösung einige Minuten einziehen. Entfernen Sie den
Schmutz und wischen Sie die Lösung mi t einem sauberen, feuchten Tuch
ab.
Mit den folgenden Verfahren schützen Sie den Innenraum Ihres Fahr-
zeugs und erhalten ihn in einem Top-Zustand:
Schutz des Fahrzeuginnenraums
Reinigung der Lederbereiche
Reinigung der Kunstlederbereiche

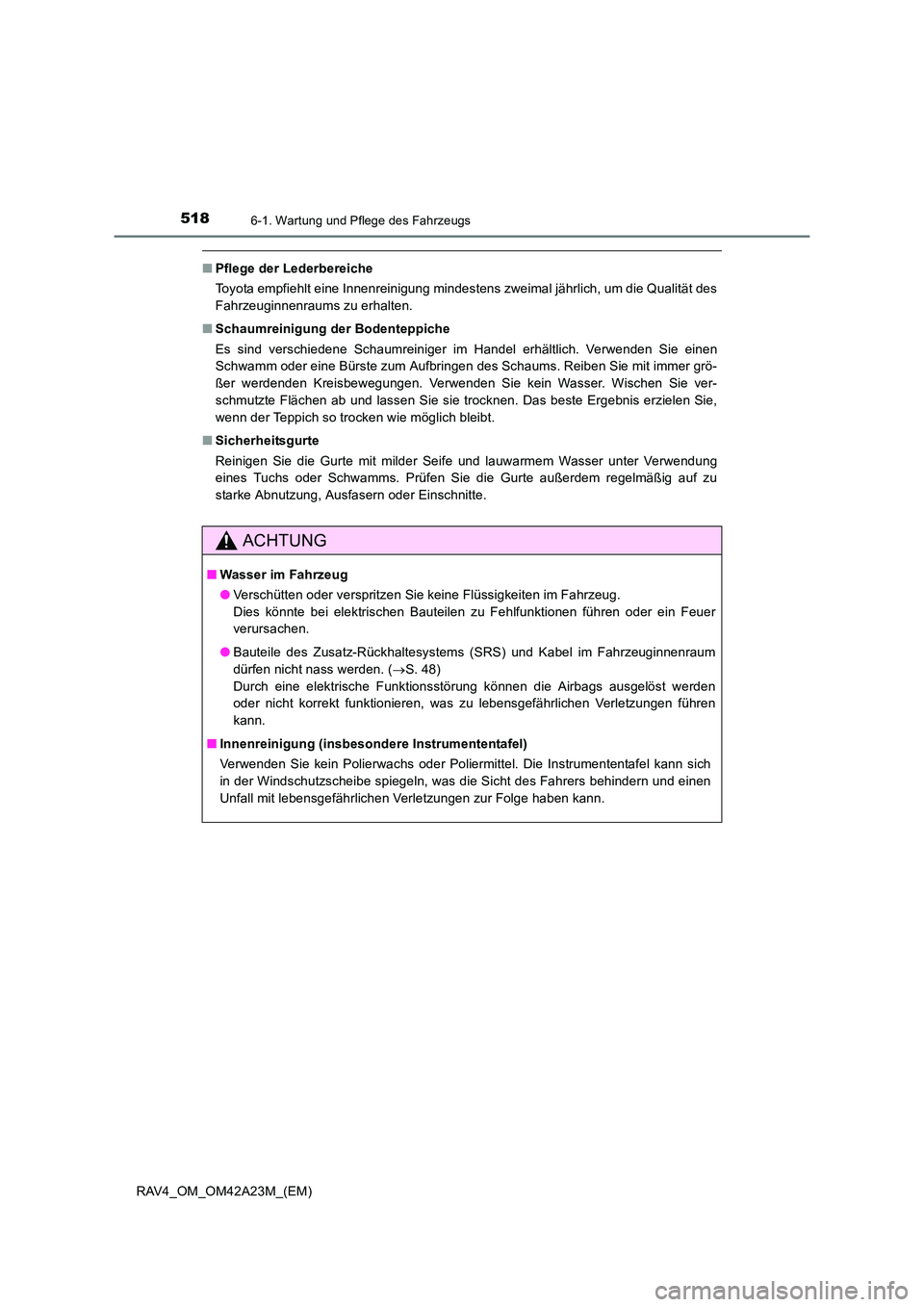

5186-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
■Pflege der Lederbereiche
Toyota empfiehlt eine Innenreinigung mindestens zweimal jährlich, um die Qualität des
Fahrzeuginnenraums zu erhalten.
■ Schaumreinigung der Bodenteppiche
Es sind verschiedene Schaumreiniger im Handel erhältlich. Verwenden Sie einen
Schwamm oder eine Bürste zum Aufbringen des Schaums. Reiben Sie mit immer grö-
ßer werdenden Kreisbewegungen. Verwenden Sie kein Wasser. Wischen Sie ver-
schmutzte Flächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie,
wenn der Teppich so trocken wie möglich bleibt.
■ Sicherheitsgurte
Reinigen Sie die Gurte mit milder Seife und lauwarmem Wasser unter Verwendung
eines Tuchs oder Schwamms. Prüfen Sie die Gurte außerdem regelmäßig auf zu
starke Abnutzung, Ausfasern oder Einschnitte.
ACHTUNG
■Wasser im Fahrzeug
●Verschütten oder verspritzen Sie keine Flüssigkeiten im Fahrzeug.
Dies könnte bei elektrischen Bauteilen zu Fehlfunktionen führen oder ein Feuer
verursachen.
● Bauteile des Zusatz-Rückhaltesystems (SRS) und Kabel im Fahrzeuginnenraum
dürfen nicht nass werden. ( →S. 48)
Durch eine elektrische Funktionsstörung können die Airbags ausgelöst werden
oder nicht korrekt funktionieren, was zu lebensgefährlichen Verletzungen führen
kann.
■ Innenreinigung (insbesondere Instrumententafel)
Verwenden Sie kein Polierwachs oder Poliermittel. Die Instrumententafel kann sich
in der Windschutzscheibe spiegeln, was die Sicht des Fahrers behindern und einen
Unfall mit lebensgefährlichen Verletzungen zur Folge haben kann.

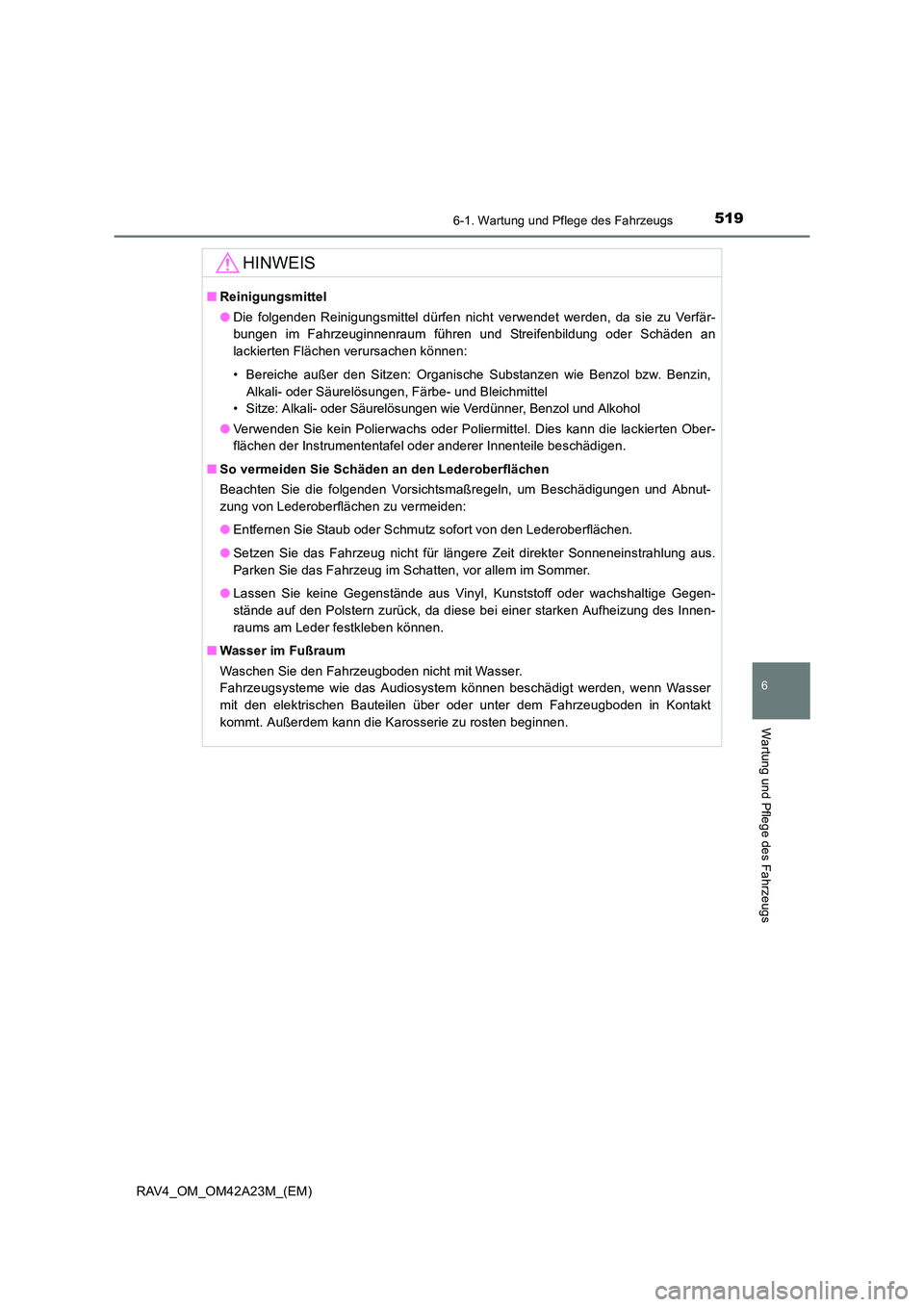

5196-1. Wartung und Pflege des Fahrzeugs
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Fahrzeuginnenraum führen und Streifenbildung oder Schäden an
lackierten Flächen verursachen können:
• Bereiche außer den Sitzen: Organische Substanzen wie Benzol bzw. Benzin,
Alkali- oder Säurelösungen, Färbe- und Bleichmittel
• Sitze: Alkali- oder Säurelösungen wie Verdünner, Benzol und Alkohol
● Verwenden Sie kein Polierwachs oder Poliermittel. Dies kann die lackierten Ober-
flächen der Instrumententafel oder anderer Innenteile beschädigen.
■ So vermeiden Sie Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßregeln, um Beschädigungen und Abnut-
zung von Lederoberflächen zu vermeiden:
●Entfernen Sie Staub oder Schmutz sofort von den Lederoberflächen.
● Setzen Sie das Fahrzeug nicht für längere Zeit direkter Sonneneinstrahlung aus.
Parken Sie das Fahrzeug im Schatten, vor allem im Sommer.
● Lassen Sie keine Gegenstände aus Vinyl, Kunststoff oder wachshaltige Gegen-
stände auf den Polstern zurück, da diese bei einer starken Aufheizung des Innen-
raums am Leder festkleben können.
■ Wasser im Fußraum
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme wie das Audiosystem können beschädigt werden, wenn Wasser
mit den elektrischen Bauteilen über oder unter dem Fahrzeugboden in Kontakt
kommt. Außerdem kann die Karosserie zu rosten beginnen.

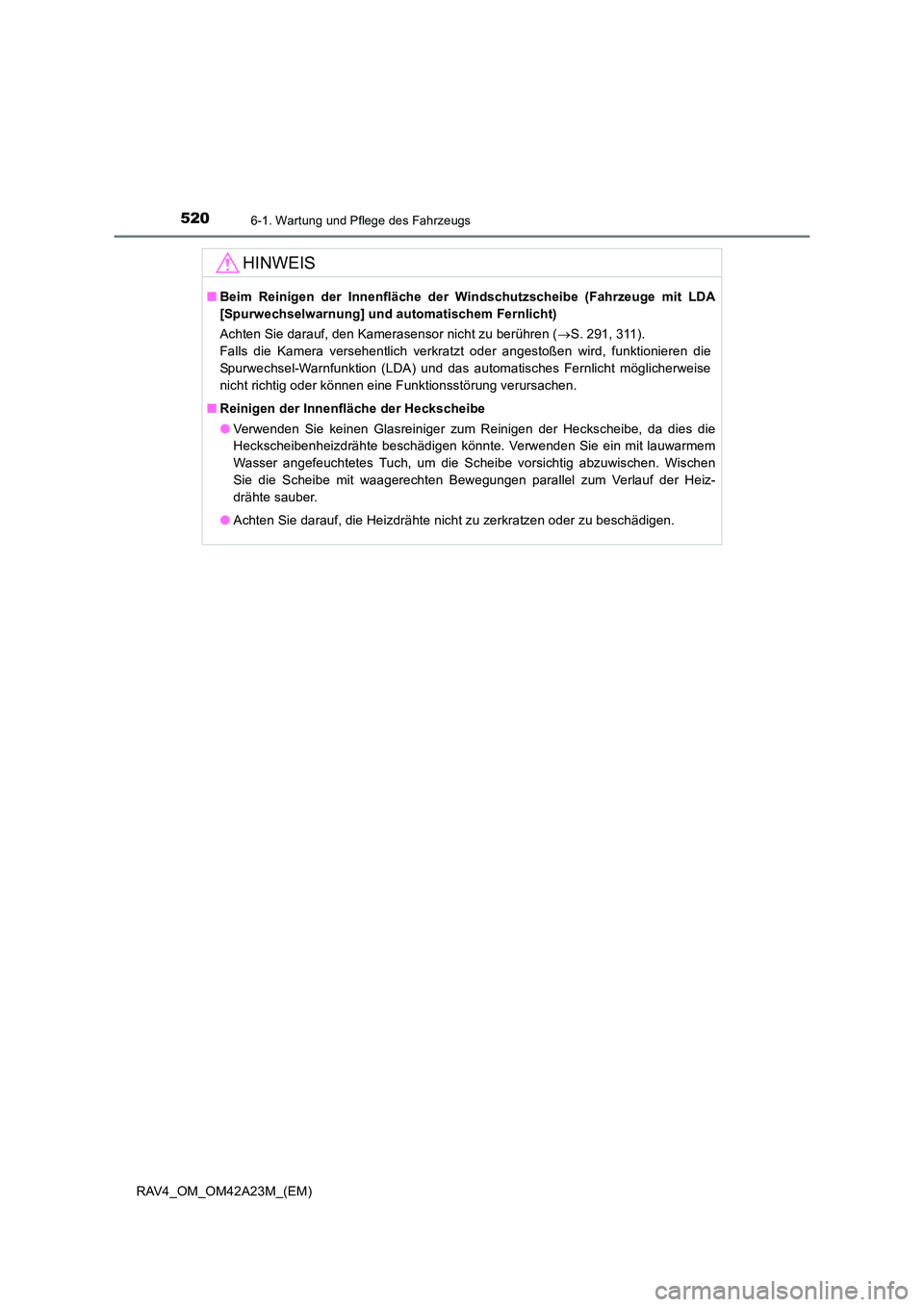

5206-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
HINWEIS
■Beim Reinigen der Innenfläche der Windschutzscheibe (Fahrzeuge mit LDA
[Spurwechselwarnung] und automatischem Fernlicht)
Achten Sie darauf, den Kamerasensor nicht zu berühren ( →S. 291, 311).
Falls die Kamera versehentlich verkratzt oder angestoßen wird, funktionieren die
Spurwechsel-Warnfunktion (LDA) und das automatisches Fernlicht möglicherweise
nicht richtig oder können eine Funktionsstörung verursachen.
■ Reinigen der Innenfläche der Heckscheibe
●Verwenden Sie keinen Glasreiniger zum Reinigen der Heckscheibe, da dies die
Heckscheibenheizdrähte beschädigen könnte. Verwenden Sie ein mit lauwarmem
Wasser angefeuchtetes Tuch, um die Scheibe vorsichtig abzuwischen. Wischen
Sie die Scheibe mit waagerechten Bewegungen parallel zum Verlauf der Heiz-
drähte sauber.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.
