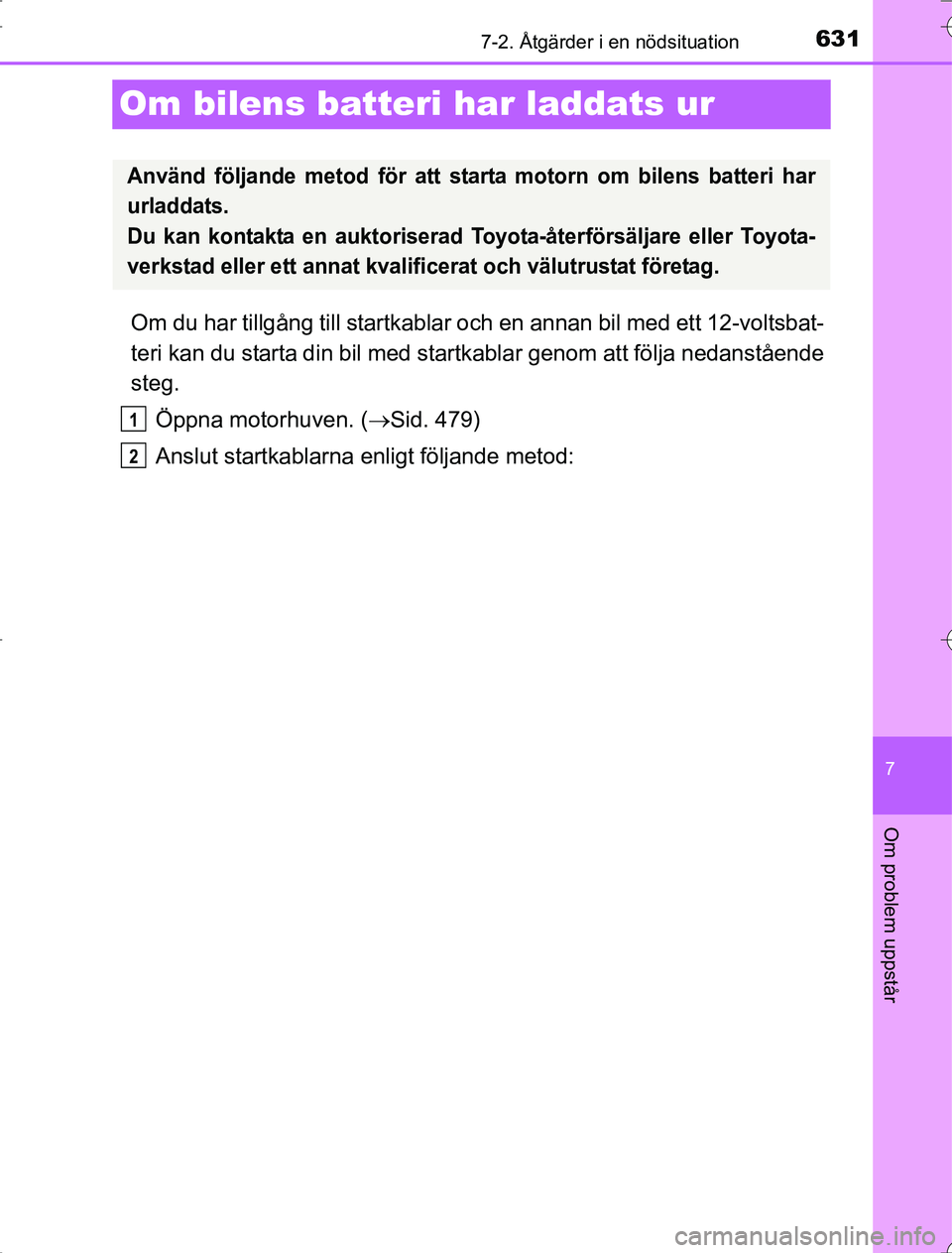

TOYOTA RAV4 2014 Bruksanvisningar (in Swedish)

631
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
OM42A21
Om bilens batteri har laddats ur
Om du har tillgång till startkablar och en annan bil med ett 12-voltsbat-
teri kan du starta din bil med startkablar genom att följa nedanstående
steg.
Öppna motorhuven. ( Sid. 479)
Anslut startkablarna enligt följande metod:
Använd följande metod för att starta motorn om bilens batteri har
urladdats.
Du kan kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller ett annat kvalificerat och välutrustat företag.
1
2
RAV4_OM_OM42A21SE_(SE).book Page 631 Wednesday, January 21, 2015 6:56 PM

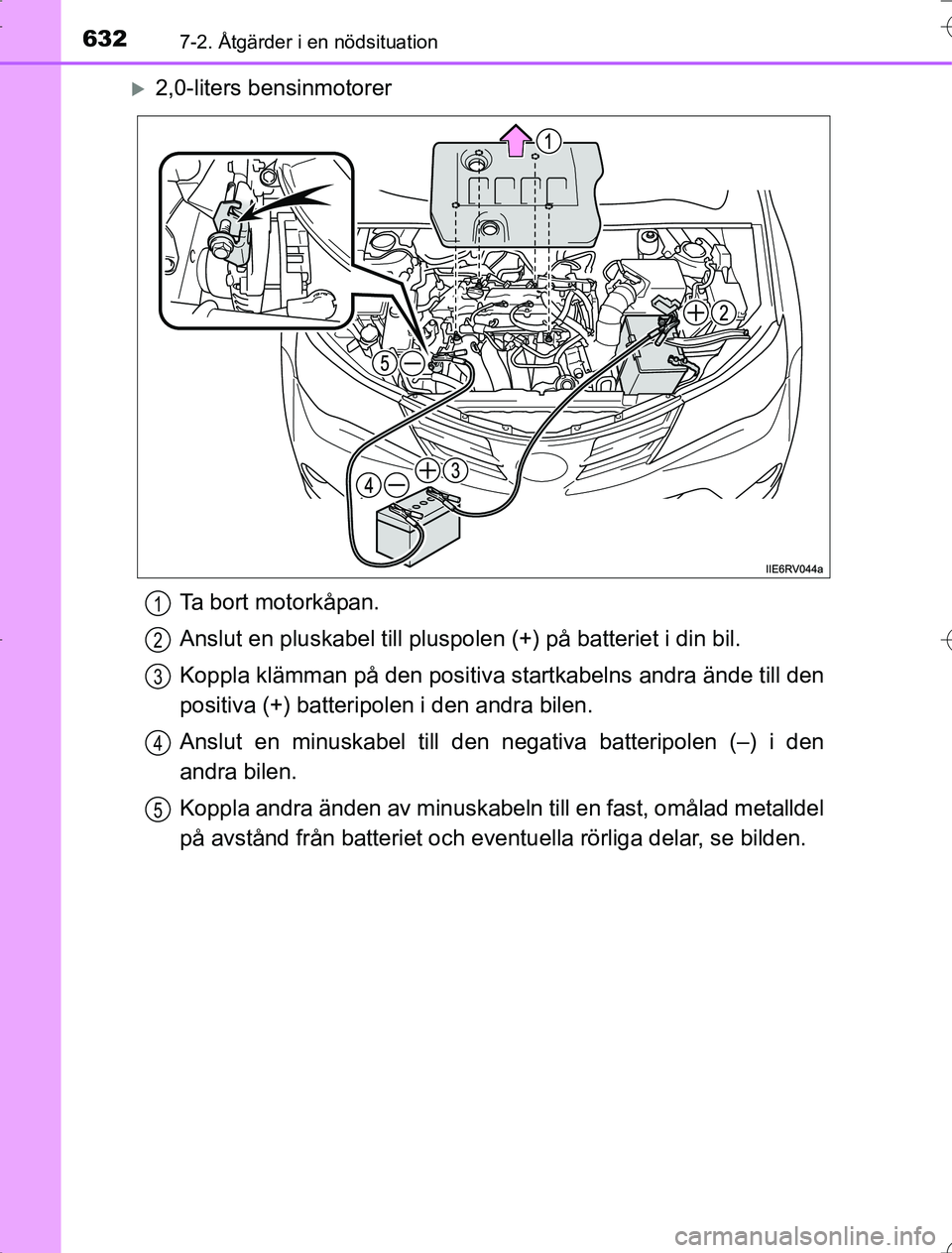

6327-2. Åtgärder i en nödsituation
OM42A21
2,0-liters bensinmotorerTa bort motorkåpan.
Anslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Koppla andra änden av minuskabeln till en fast, omålad metalldel
på avstånd från batteriet och eventuella rörliga delar, se bilden.
1
2
3
4
5
RAV4_OM_OM42A21SE_(SE).book Page 632 Wednesday, January 21, 2015 6:56 PM

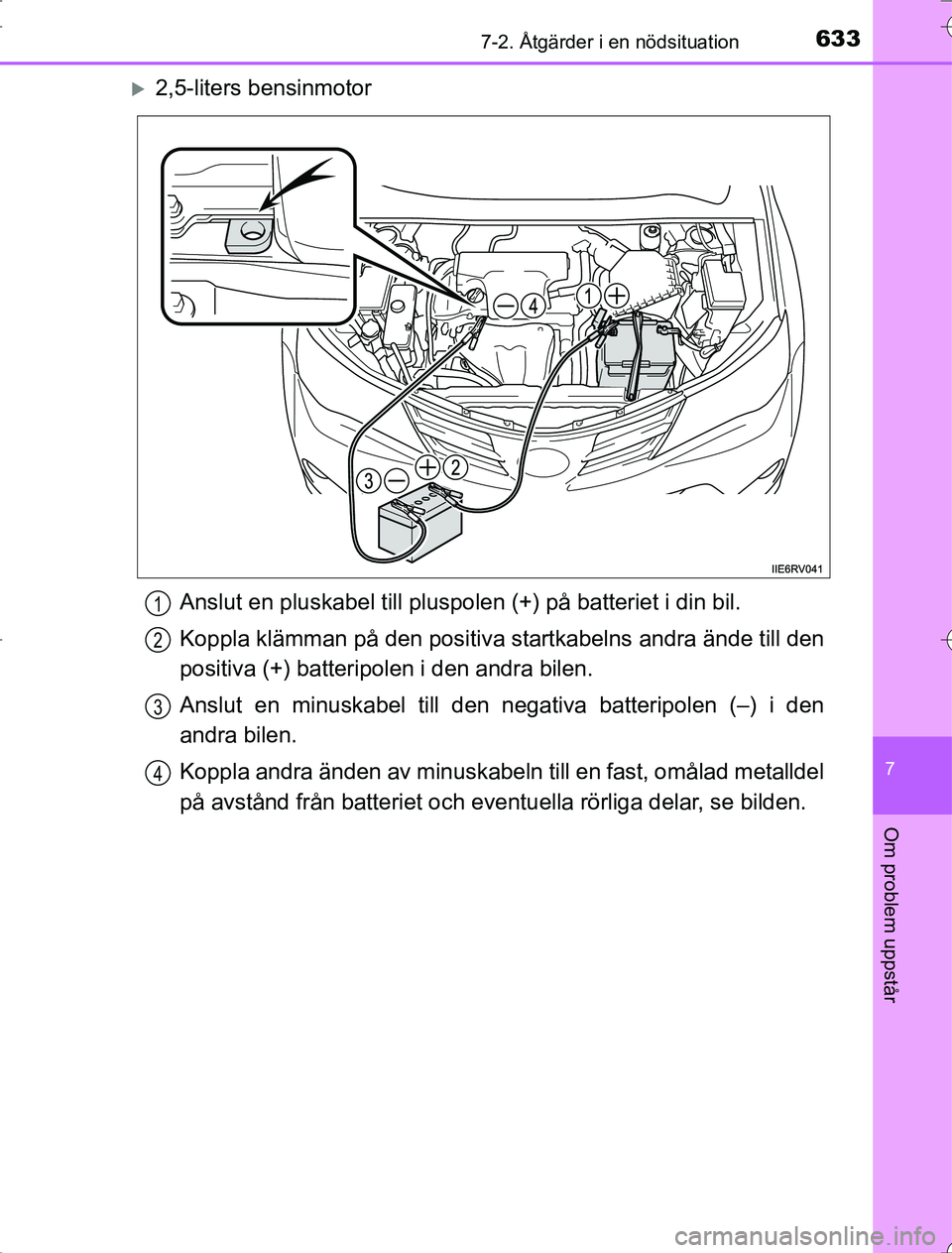

6337-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
2,5-liters bensinmotorAnslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Koppla andra änden av minuskabeln till en fast, omålad metalldel
på avstånd från batteriet och eventuella rörliga delar, se bilden.
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 633 Wednesday, January 21, 2015 6:56 PM

6347-2. Åtgärder i en nödsituation
OM42A21

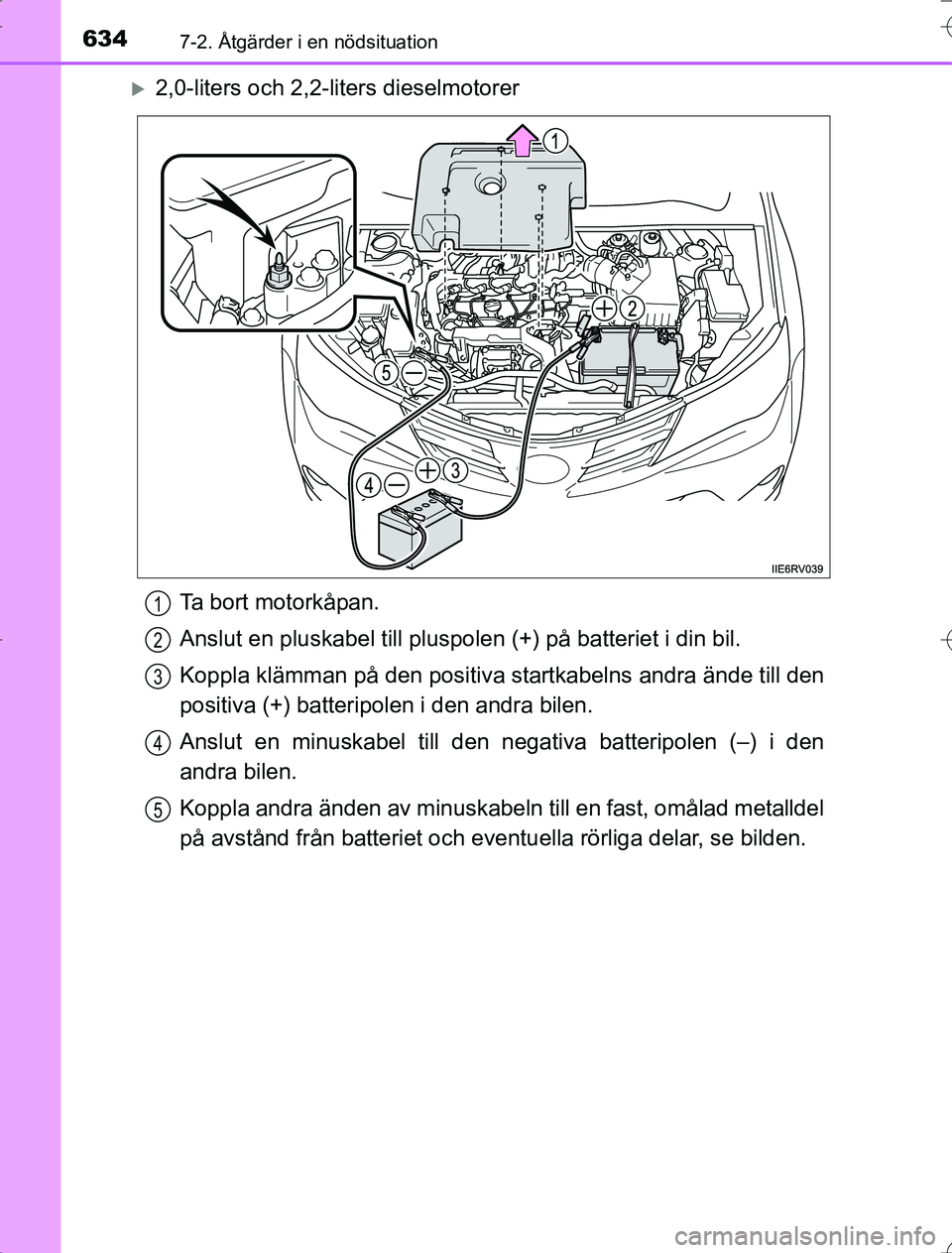

2,0-liters och 2,2-liters dieselmotorerTa bort motorkåpan.
Anslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Koppla andra änden av minuskabeln till en fast, omålad metalldel
på avstånd från batteriet och eventuella rörliga delar, se bilden.
1
2
3
4
5
RAV4_OM_OM42A21SE_(SE).book Page 634 Wednesday, January 21, 2015 6:56 PM

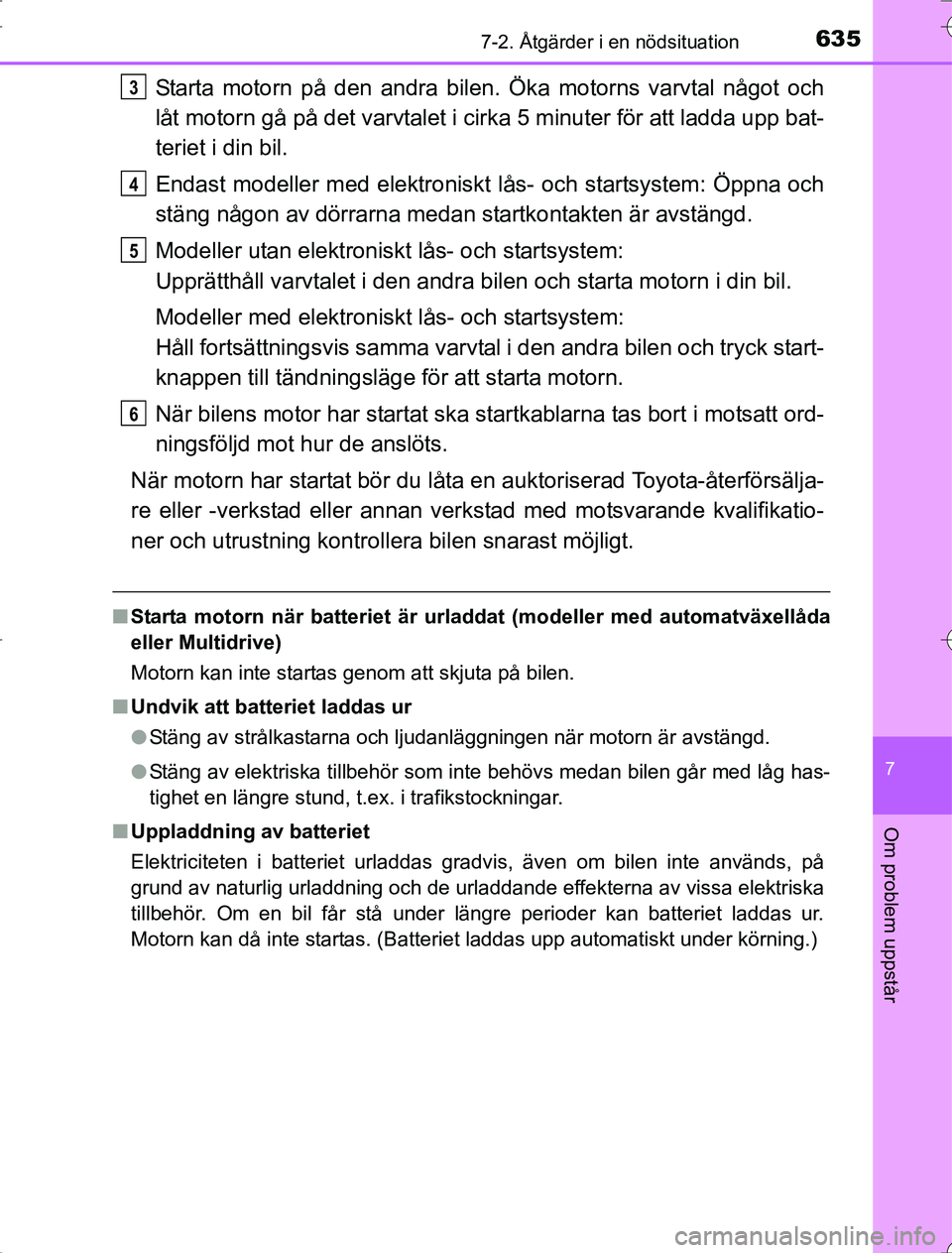

6357-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
Starta motorn på den andra bilen. Öka motorns varvtal något och
låt motorn gå på det varvtalet i cirka 5 minuter för att ladda upp bat-
teriet i din bil.
Endast modeller med elektroniskt lås- och startsystem: Öppna och
stäng någon av dörrarna medan startkontakten är avstängd.
Modeller utan elektroniskt lås- och startsystem:
Upprätthåll varvtalet i den andra bilen och starta motorn i din bil.
Modeller med elektroniskt lås- och startsystem:
Håll fortsättningsvis samma varvtal i den andra bilen och tryck start-
knappen till tändningsläge för att starta motorn.
När bilens motor har startat ska startkablarna tas bort i motsatt ord-
ningsföljd mot hur de anslöts.
När motorn har startat bör du låta en auktoriserad Toyota-återförsälja-
re eller -verkstad eller annan verk stad med motsvarande kvalifikatio-
ner och utrustning kontro llera bilen snarast möjligt.
nStarta motorn när batteriet är ur laddat (modeller med automatväxellåda
eller Multidrive)
Motorn kan inte startas genom att skjuta på bilen.
n Undvik att batteriet laddas ur
lStäng av strålkastarna och ljudanläggningen när motorn är avstängd.
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafikstockningar.
n Uppladdning av batteriet
Elektriciteten i batteriet urladdas gradvis, även om bilen inte används, på
grund av naturlig urladdning och de urladdande effekterna av vissa elektriska
tillbehör. Om en bil får stå under längre perioder kan batteriet laddas ur.
Motorn kan då inte startas. (Batteriet laddas upp automatiskt under körning.)
3
4
5
6
RAV4_OM_OM42A21SE_(SE).book Page 635 Wednesday, January 21, 2015 6:56 PM

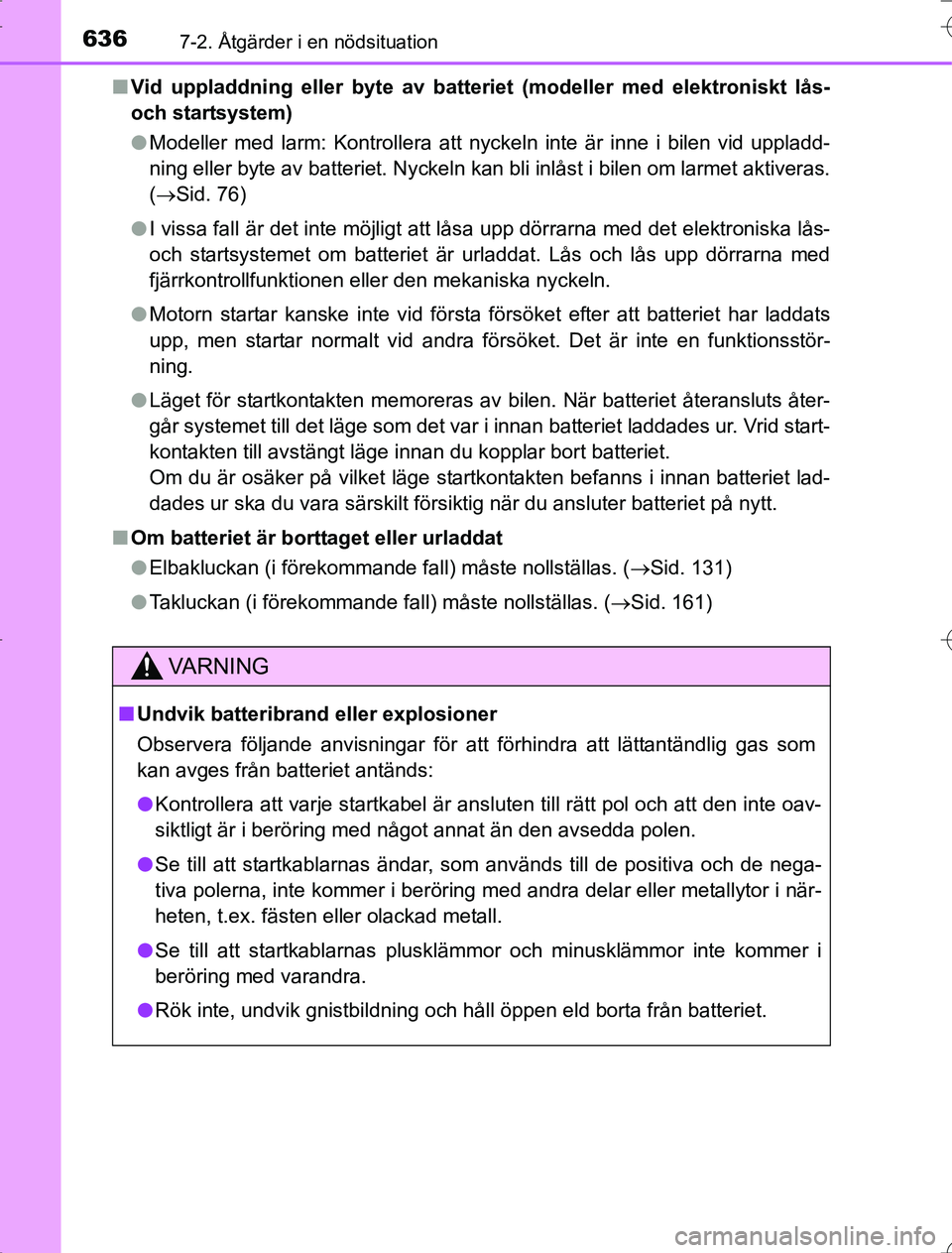

6367-2. Åtgärder i en nödsituation
OM42A21n
Vid uppladdning eller byte av batter iet (modeller med elektroniskt lås-
och startsystem)
l Modeller med larm: Kontrollera att nyckeln inte är inne i bilen vid uppladd-
ning eller byte av batteriet. Nyckeln kan bli inlåst i bilen om larmet aktiveras.
(Sid. 76)
l I vissa fall är det inte möjligt att låsa upp dörrarna med det elektroniska lås-
och startsystemet om batteriet är urladdat. Lås och lås upp dörrarna med
fjärrkontrollfunktionen eller den mekaniska nyckeln.
l Motorn startar kanske inte vid första försöket efter att batteriet har laddats
upp, men startar normalt vid andra försöket. Det är inte en funktionsstör-
ning.
l Läget för startkontakten memoreras av bilen. När batteriet återansluts åter-
går systemet till det läge som det var i innan batteriet laddades ur. Vrid start-
kontakten till avstängt läge innan du kopplar bort batteriet.
Om du är osäker på vilket läge star tkontakten befanns i innan batteriet lad-
dades ur ska du vara särskilt försiktig när du ansluter batteriet på nytt.
n Om batteriet är borttaget eller urladdat
lElbakluckan (i förekommande fall) måste nollställas. ( Sid. 131)
l Takluckan (i förekommande fall) måste nollställas. (Sid. 161)
VA R N I N G
nUndvik batteribrand eller explosioner
Observera följande anvisningar för att förhindra att lättantändlig gas som
kan avges från batteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
l Se till att startkablarnas ändar, som används till de positiva och de nega-
tiva polerna, inte kommer i beröring med andra delar eller metallytor i när-
heten, t.ex. fästen eller olackad metall.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, undvik gnistbildning och håll öppen eld borta från batteriet.
RAV4_OM_OM42A21SE_(SE).book Page 636 Wednesday, January 21, 2015 6:56 PM

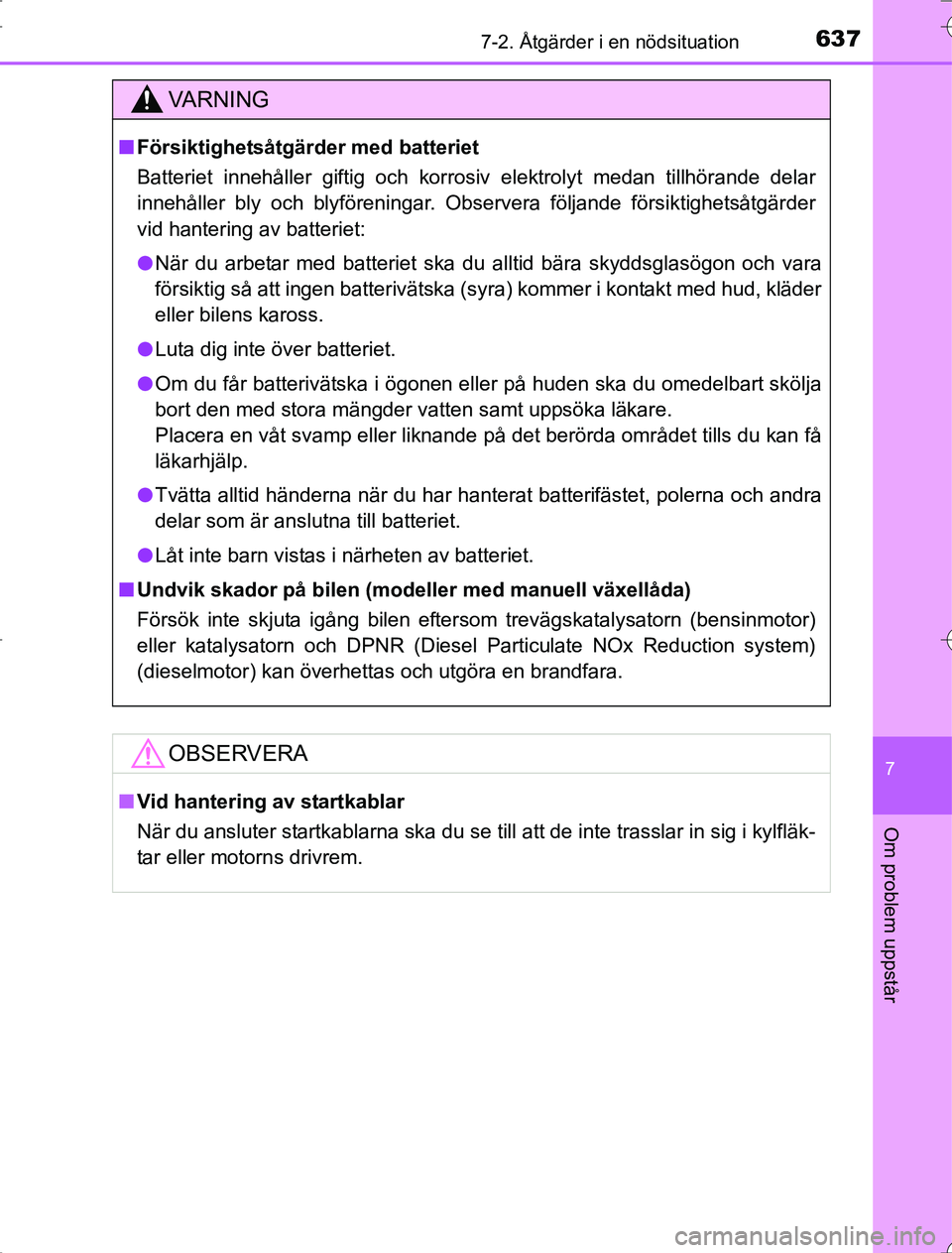

6377-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
VA R N I N G
nFörsiktighetsåtgärder med batteriet
Batteriet innehåller giftig och korrosiv elektrolyt medan tillhörande delar
innehåller bly och blyföreningar. Observera följande försiktighetsåtgärder
vid hantering av batteriet:
l När du arbetar med batteriet ska du alltid bära skyddsglasögon och vara
försiktig så att ingen batterivätska (syra) kommer i kontakt med hud, kläder
eller bilens kaross.
l Luta dig inte över batteriet.
l Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat batterifästet, polerna och andra
delar som är anslutna till batteriet.
l Låt inte barn vistas i närheten av batteriet.
n Undvik skador på bilen (modeller med manuell växellåda)
Försök inte skjuta igång bilen eftersom trevägskatalysatorn (bensinmotor)
eller katalysatorn och DPNR (Diesel Particulate NOx Reduction system)
(dieselmotor) kan överhettas och utgöra en brandfara.
OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläk-
tar eller motorns drivrem.
RAV4_OM_OM42A21SE_(SE).book Page 637 Wednesday, January 21, 2015 6:56 PM

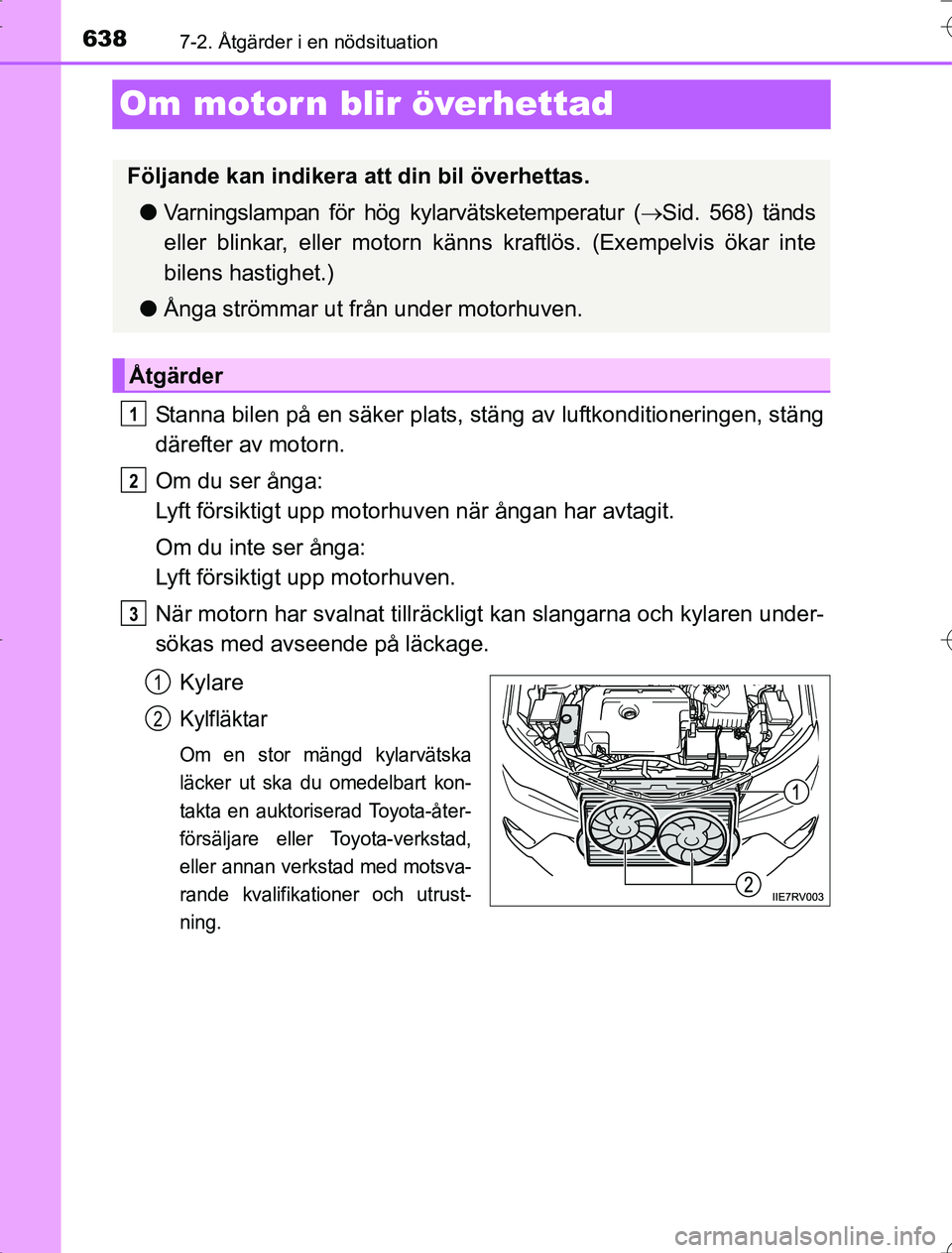

6387-2. Åtgärder i en nödsituation
OM42A21
Om motor n blir överhettad
Stanna bilen på en säker plats, stäng av luftkonditioneringen, stäng
därefter av motorn.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När motorn har svalnat tillräckligt kan slangarna och kylaren under-
sökas med avseende på läckage.Kylare
Kylfläktar
Om en stor mängd kylarvätska
läcker ut ska du omedelbart kon-
takta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrust-
ning.
Följande kan indikera att din bil överhettas.l Varningslampan för hög kylarvätsketemperatur ( Sid. 568) tänds
eller blinkar, eller motorn känn s kraftlös. (Exempelvis ökar inte
bilens hastighet.)
l Ånga strömmar ut från under motorhuven.
Åtgärder
1
2
3
1
2
RAV4_OM_OM42A21SE_(SE).book Page 638 Wednesday, January 21, 2015 6:56 PM

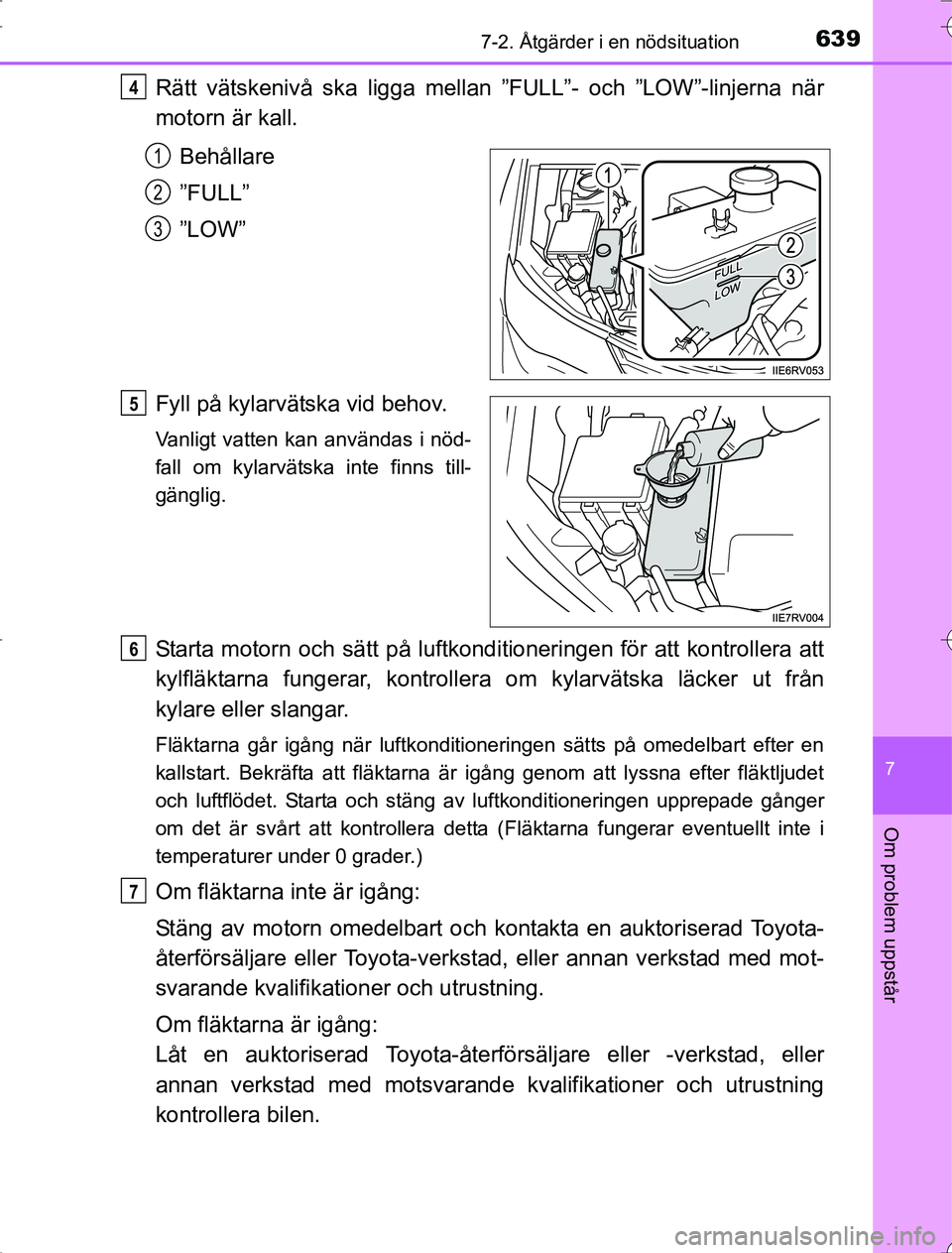

6397-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
Rätt vätskenivå ska ligga mellan ”FULL”- och ”LOW”-linjerna när
motorn är kall.Behållare
”FULL”
”LOW”
Fyll på kylarvätska vid behov.
Vanligt vatten kan användas i nöd-
fall om kylarvätska inte finns till-
gänglig.
Starta motorn och sätt på luftkond itioneringen för att kontrollera att
kylfläktarna fungerar, kontrollera om kylarvätska läcker ut från
kylare eller slangar.
Fläktarna går igång när luftkonditioneringen sätts på omedelbart efter en
kallstart. Bekräfta att fläktarna är igång genom att lyssna efter fläktljudet
och luftflödet. Starta och stäng av luftkonditioneringen upprepade gånger
om det är svårt att kontrollera detta (Fläktarna fungerar eventuellt inte i
temperaturer under 0 grader.)
Om fläktarna inte är igång:
Stäng av motorn omedelbart och k ontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
Om fläktarna är igång:
Låt en auktoriserad Toyota-återförsäljare eller -verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen.
4
1
2
3
5
6
7
RAV4_OM_OM42A21SE_(SE).book Page 639 Wednesday, January 21, 2015 6:56 PM

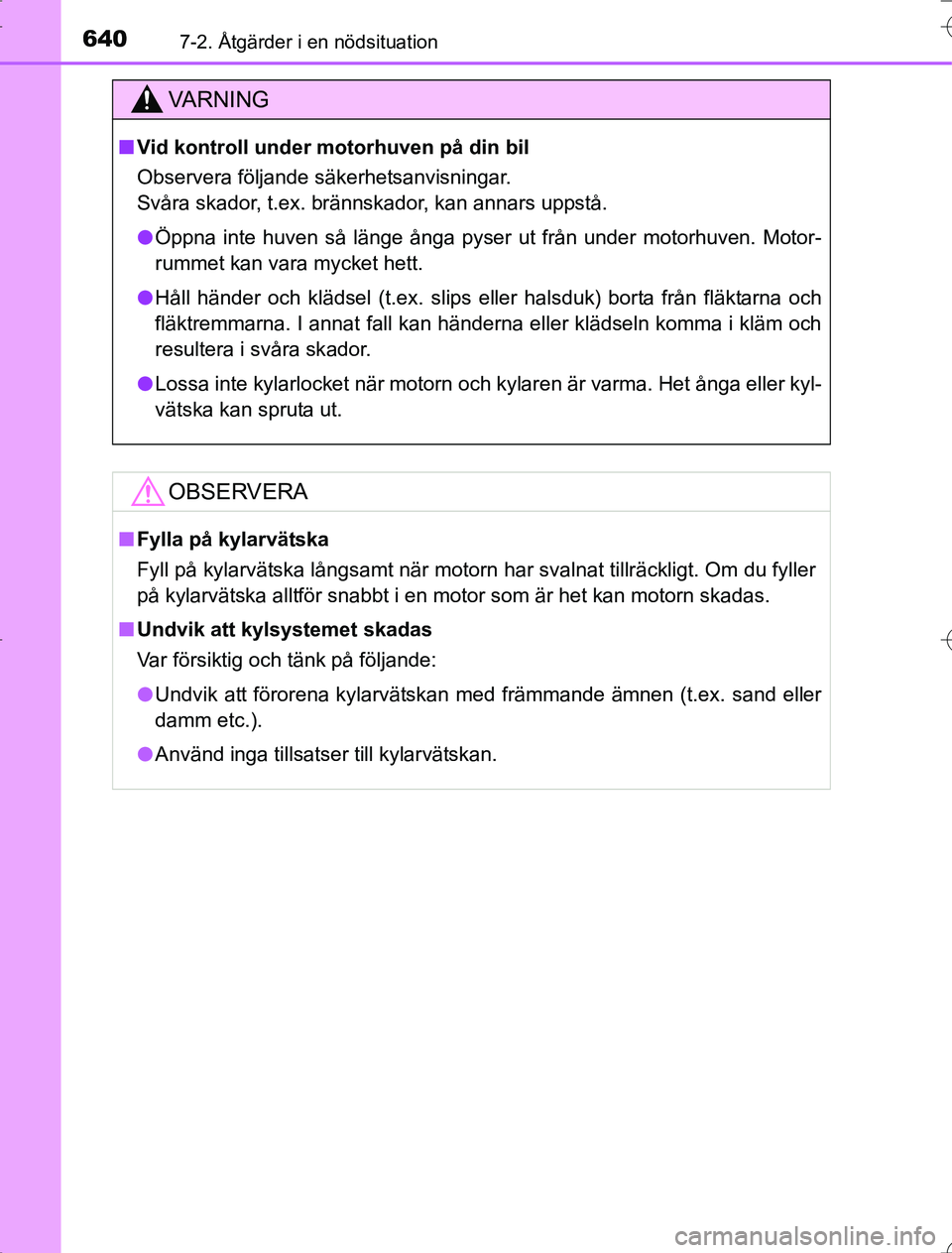

6407-2. Åtgärder i en nödsituation
OM42A21
VA R N I N G
nVid kontroll under motorhuven på din bil
Observera följande säkerhetsanvisningar.
Svåra skador, t.ex. brännskador, kan annars uppstå.
l Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
l Håll händer och klädsel (t.ex. slips eller halsduk) borta från fläktarna och
fläktremmarna. I annat fall kan händerna eller klädseln komma i kläm och
resultera i svåra skador.
l Lossa inte kylarlocket när motorn och kylaren är varma. Het ånga eller kyl-
vätska kan spruta ut.
OBSERVERA
nFylla på kylarvätska
Fyll på kylarvätska långsamt när motorn har svalnat tillräckligt. Om du fyller
på kylarvätska alltför snabbt i en motor som är het kan motorn skadas.
n Undvik att kylsystemet skadas
Var försiktig och tänk på följande:
l Undvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
l Använd inga tillsatser till kylarvätskan.
