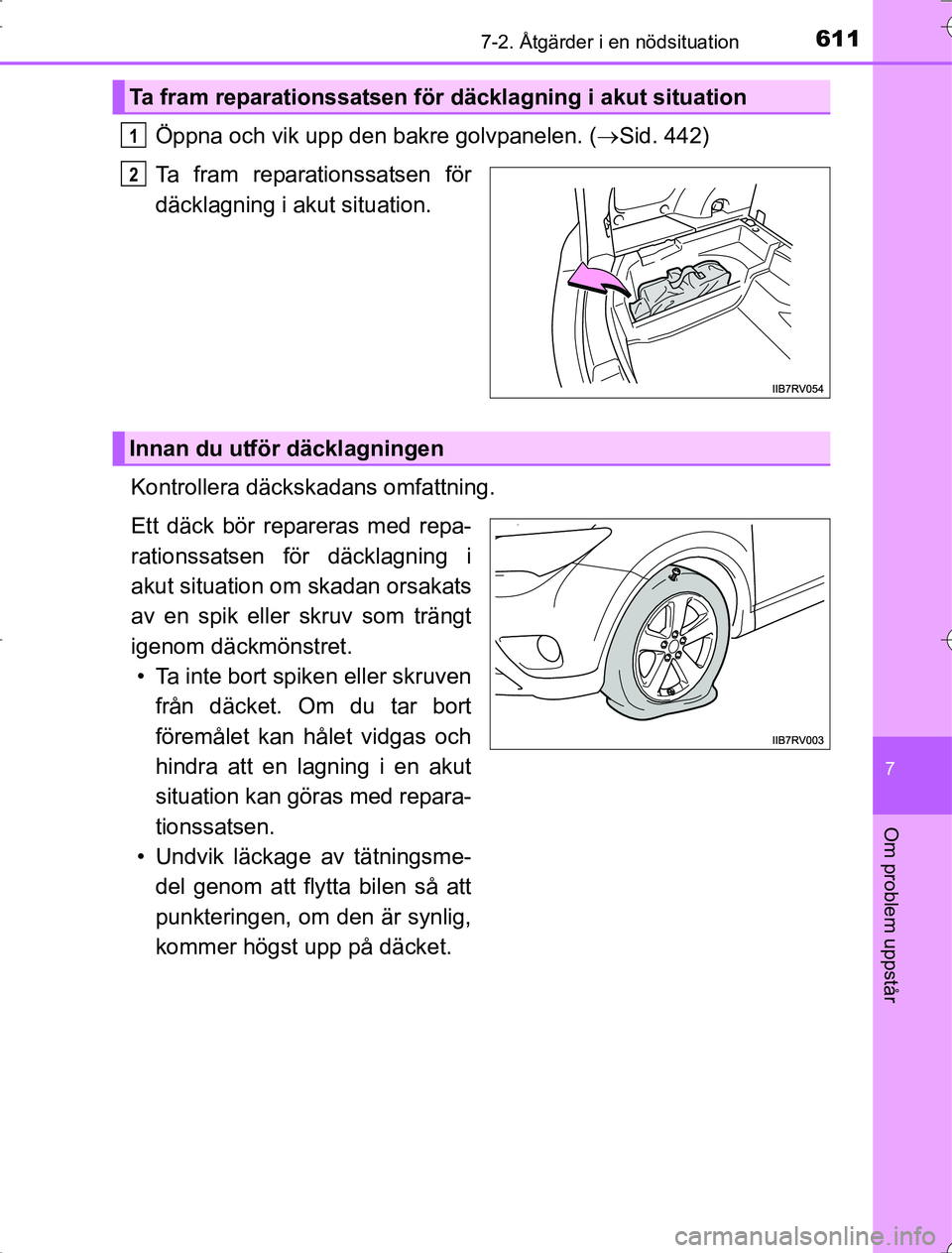

6117-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
Öppna och vik upp den bakre golvpanelen. (Sid. 442)
Ta fram reparationssatsen för
däcklagning i akut situation.
Kontrollera däckska dans omfattning.
Ett däck bör repareras med repa-
rationssatsen för däcklagning i
akut situation om skadan orsakats
av en spik eller skruv som trängt
igenom däckmönstret. • Ta inte bort spiken eller skruven från däcket. Om du tar bort
föremålet kan hålet vidgas och
hindra att en lagning i en akut
situation kan göras med repara-
tionssatsen.
• Undvik läckage av tätningsme- del genom att flytta bilen så att
punkteringen, om den är synlig,
kommer högst upp på däcket.
Ta fram reparationssatsen för däcklagning i akut situation
1
2
Innan du utför däcklagningen
RAV4_OM_OM42A21SE_(SE).book Page 611 Wednesday, January 21, 2015 6:56 PM

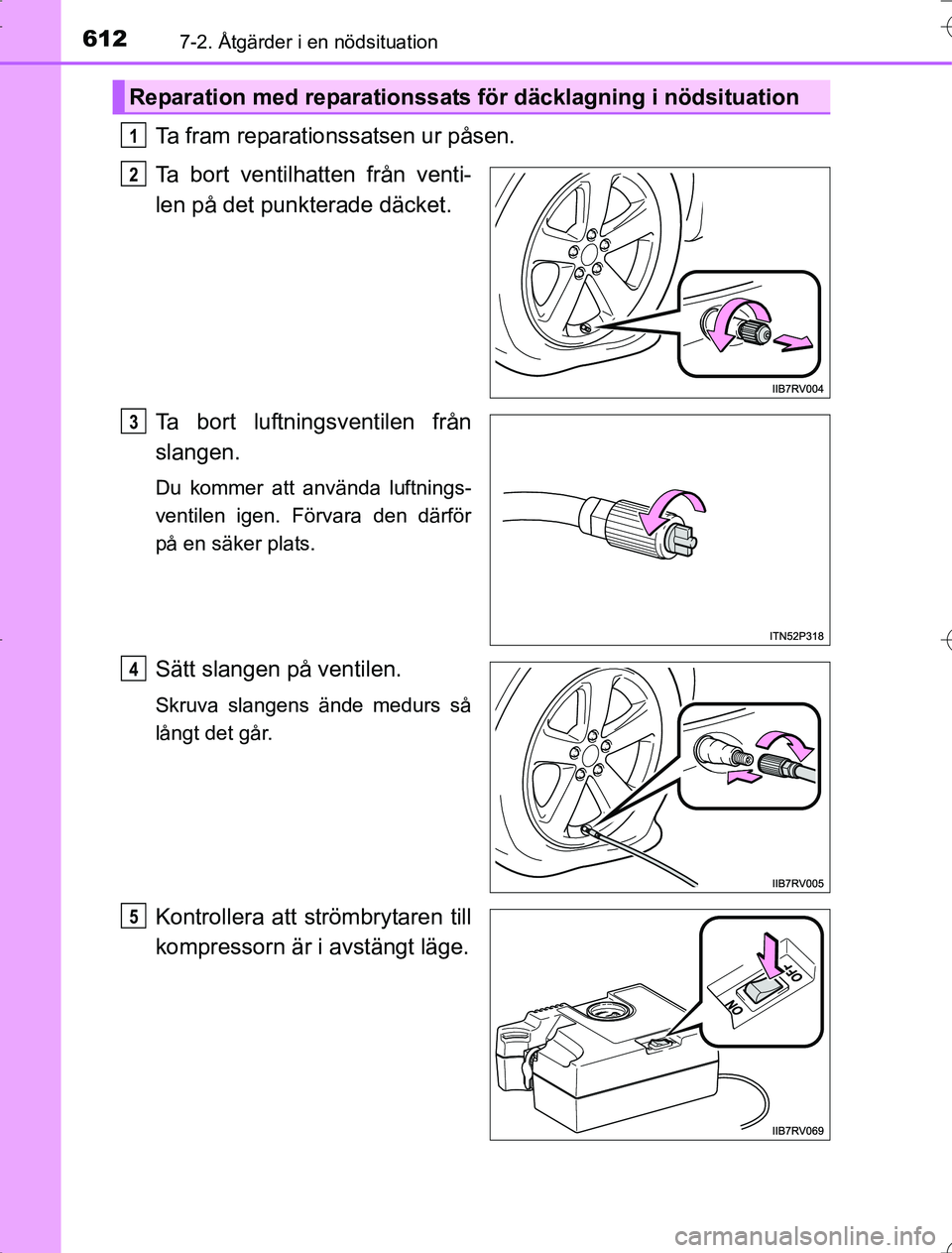

6127-2. Åtgärder i en nödsituation
OM42A21
Ta fram reparationssatsen ur påsen.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Ta bort luftningsventilen från
slangen.
Du kommer att använda luftnings-
ventilen igen. Förvara den därför
på en säker plats.
Sätt slangen på ventilen.
Skruva slangens ände medurs så
långt det går.
Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Reparation med reparationssats för däcklagning i nödsituation
1
2
3
4
5
RAV4_OM_OM42A21SE_(SE).book Page 612 Wednesday, January 21, 2015 6:56 PM

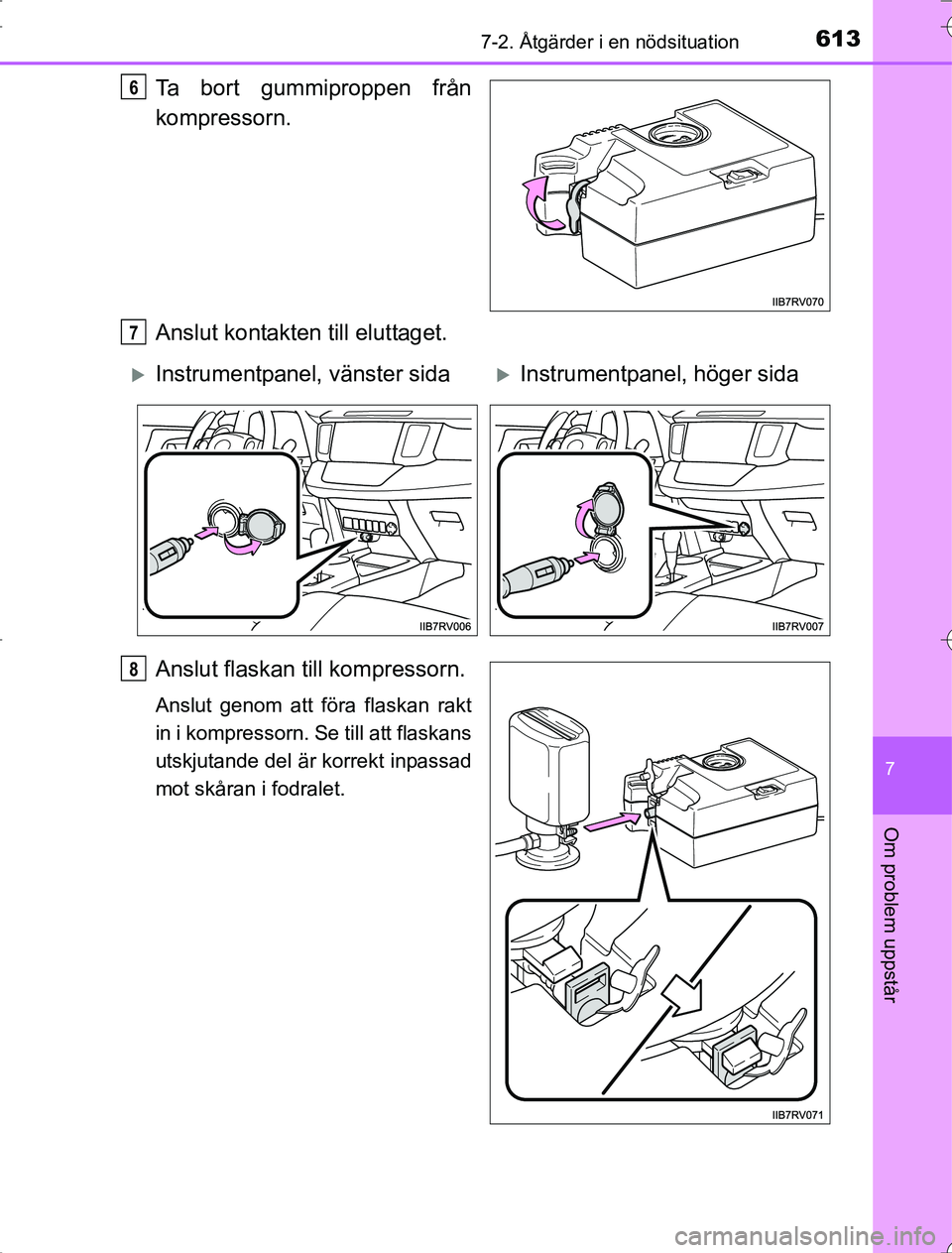

6137-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
Ta bort gummiproppen från
kompressorn.
Anslut kontakten till eluttaget.
Anslut flaskan till kompressorn.
Anslut genom att föra flaskan rakt
in i kompressorn. Se till att flaskans
utskjutande del är korrekt inpassad
mot skåran i fodralet.
6
7
Instrumentpanel, vänster sidaInstrumentpanel, höger sida
8
RAV4_OM_OM42A21SE_(SE).book Page 613 Wednesday, January 21, 2015 6:56 PM

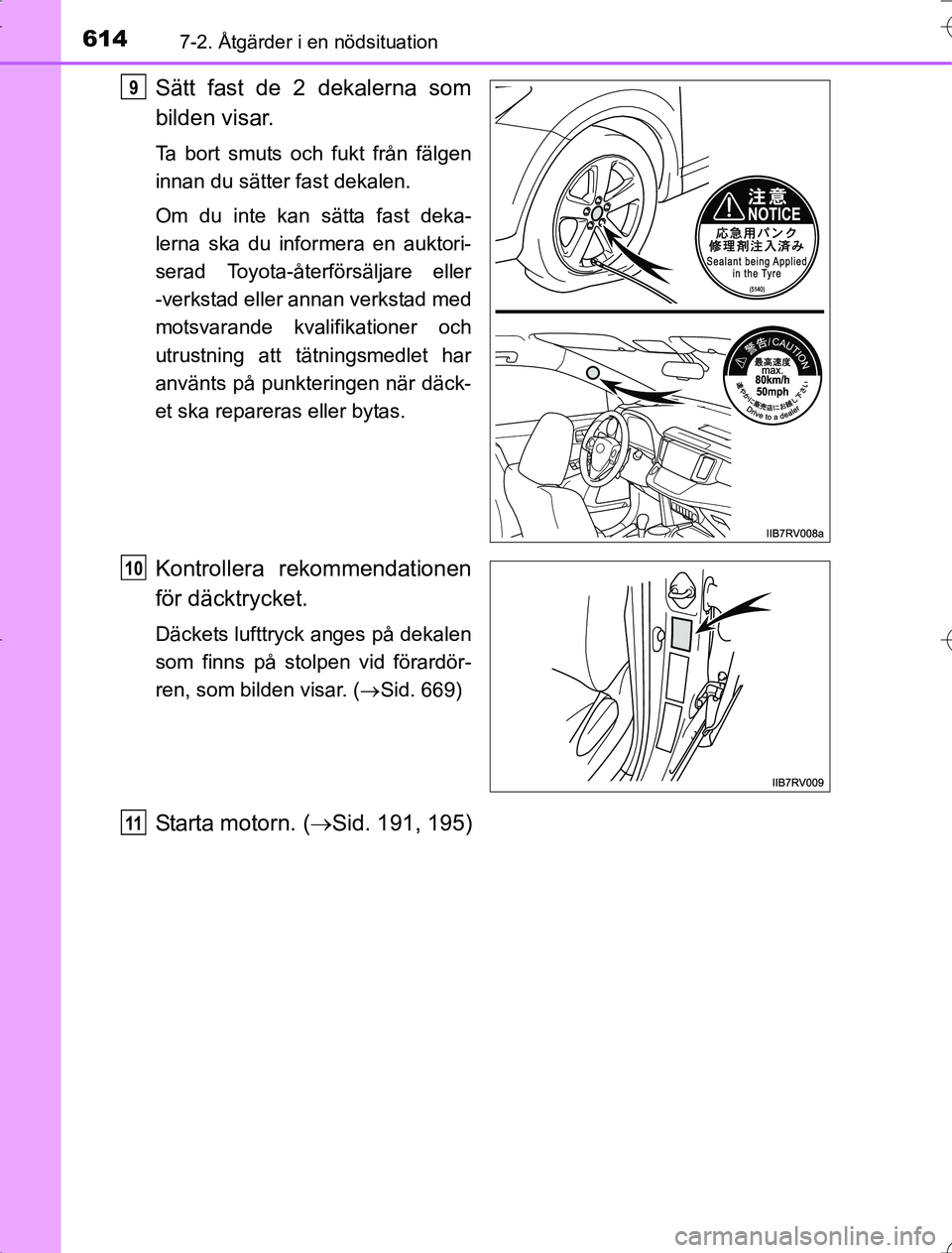

6147-2. Åtgärder i en nödsituation
OM42A21
Sätt fast de 2 dekalerna som
bilden visar.
Ta bort smuts och fukt från fälgen
innan du sätter fast dekalen.
Om du inte kan sätta fast deka-
lerna ska du informera en auktori-
serad Toyota-återförsäljare eller
-verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning att tätningsmedlet har
använts på punkteringen när däck-
et ska repareras eller bytas.
Starta motorn. (Sid. 191, 195)
9
Kontrollera rekommendationen
för däcktrycket.
Däckets lufttryck anges på dekalen
som finns på stolpen vid förardör-
ren, som bilden visar. ( Sid. 669)
10
11
RAV4_OM_OM42A21SE_(SE).book Page 614 Wednesday, January 21, 2015 6:56 PM

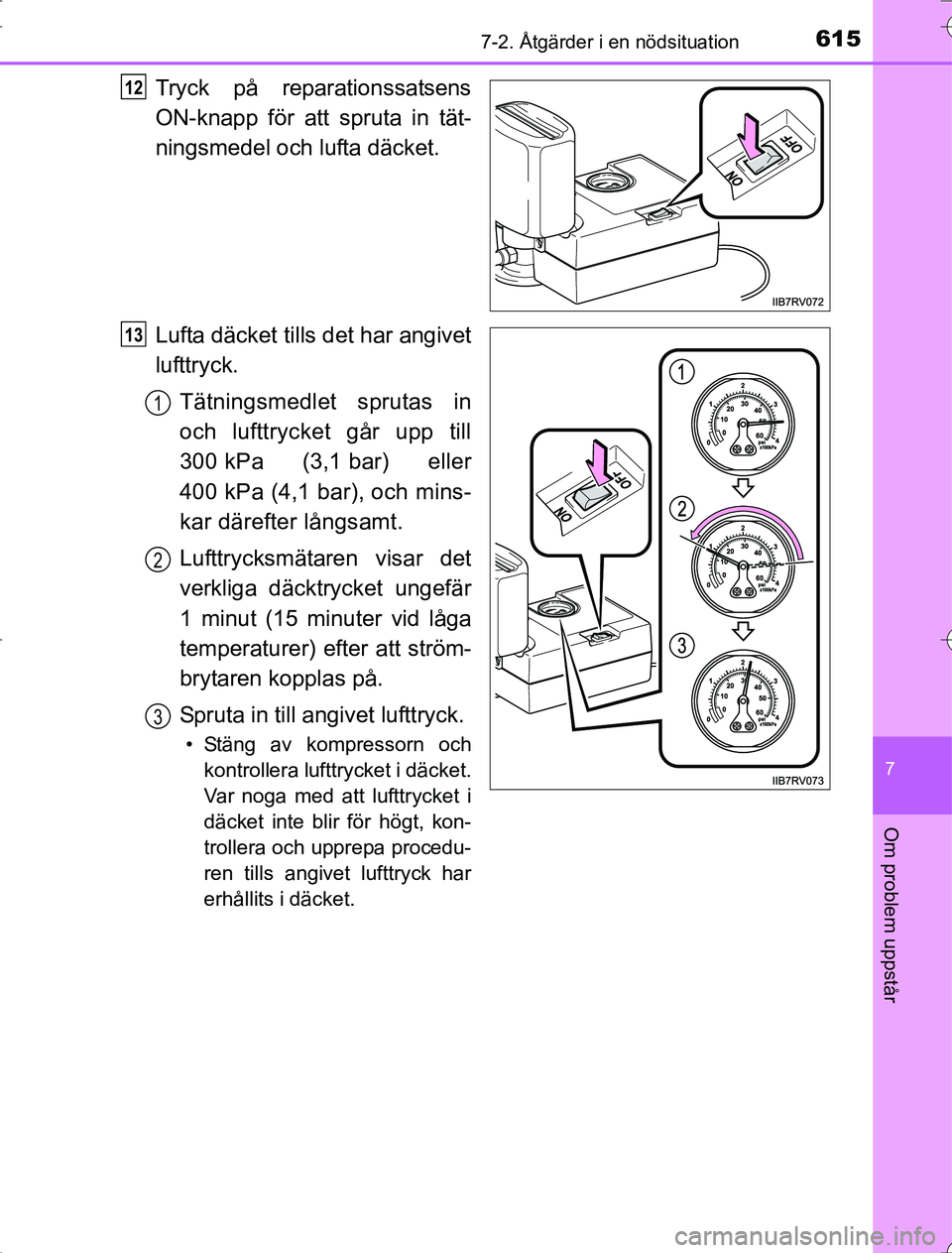

6157-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
Tryck på reparationssatsens
ON-knapp för att spruta in tät-
ningsmedel och lufta däcket.
Lufta däcket tills det har angivet
lufttryck.
Tätningsmedlet sprutas in
och lufttrycket går upp till
300 kPa (3,1 bar) eller
400 kPa (4,1 bar), och mins-
kar därefter långsamt.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 minut (15 minuter vid låga
temperaturer) efter att ström-
brytaren kopplas på.
Spruta in till angivet lufttryck.
• Stäng av kompressorn ochkontrollera lufttrycket i däcket.
Var noga med att lufttrycket i
däcket inte blir för högt, kon-
trollera och upprepa procedu-
ren tills angivet lufttryck har
erhållits i däcket.
12
13
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 615 Wednesday, January 21, 2015 6:56 PM

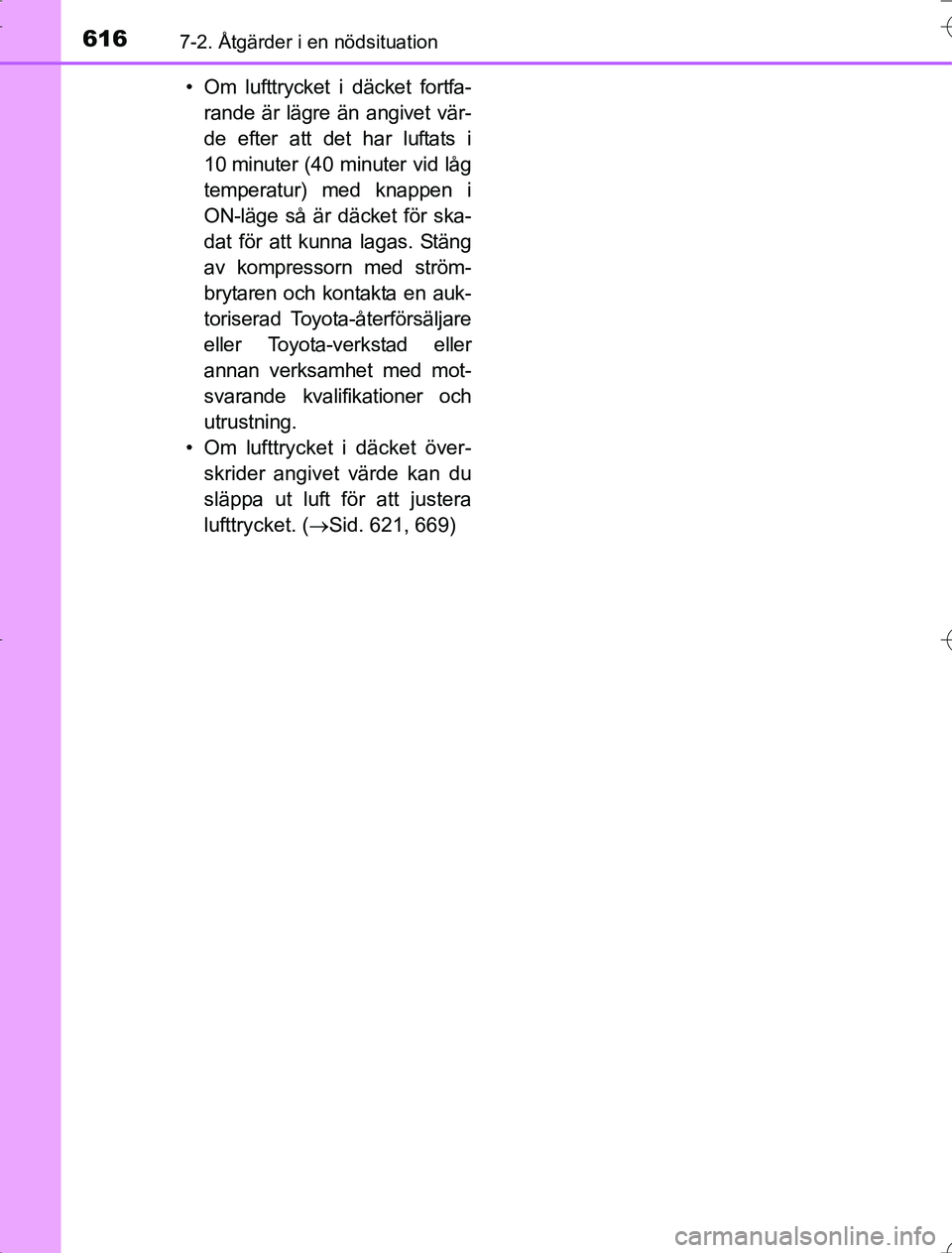

6167-2. Åtgärder i en nödsituation
OM42A21• Om lufttrycket i däcket fortfa-
rande är lägre än angivet vär-
de efter att det har luftats i
10 minuter (40 minuter vid låg
temperatur) med knappen i
ON-läge så är däcket för ska-
dat för att kunna lagas. Stäng
av kompressorn med ström-
brytaren och kontakta en auk-
toriserad Toyota-återförsäljare
eller Toyota-verkstad eller
annan verksamhet med mot-
svarande kvalifikationer och
utrustning.
• Om lufttrycket i däcket över- skrider angivet värde kan du
släppa ut luft för att justera
lufttrycket. ( Sid. 621, 669)
RAV4_OM_OM42A21SE_(SE).book Page 616 Wednesday, January 21, 2015 6:56 PM

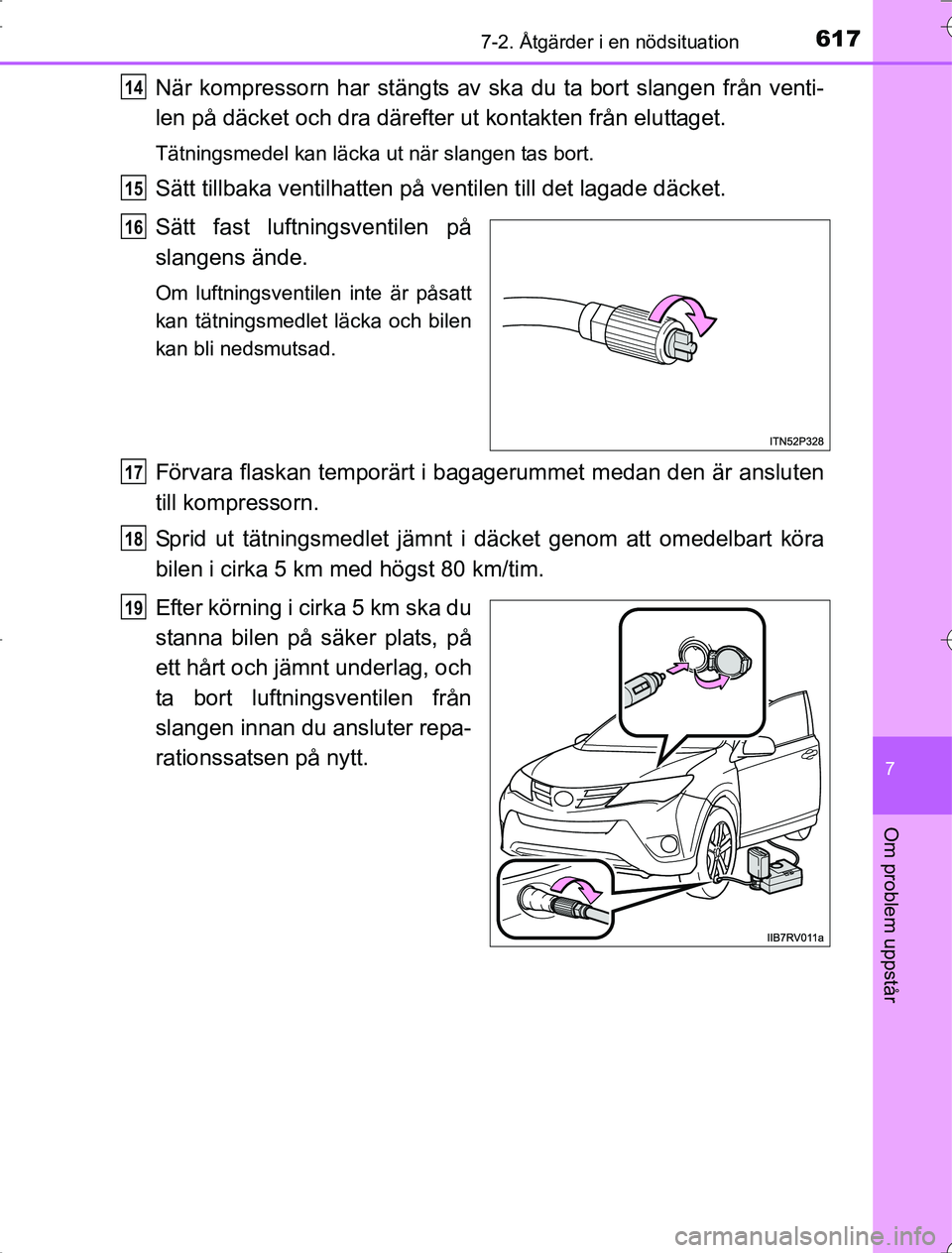

6177-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
När kompressorn har stängts av ska du ta bort slangen från venti-
len på däcket och dra därefter ut kontakten från eluttaget.
Tätningsmedel kan läcka ut när slangen tas bort.
Sätt tillbaka ventilhatten på ventilen t ill det lagade däcket.
Sätt fast luftningsventilen på
slangens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka och bilen
kan bli nedsmutsad.
Förvara flaskan temporärt i bagagerummet medan den är ansluten
till kompressorn.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
Efter körning i cirka 5 km ska du
stanna bilen på säker plats, på
ett hårt och jämnt underlag, och
ta bort luftningsventilen från
slangen innan du ansluter repa-
rationssatsen på nytt.
14
15
16
17
18
19
RAV4_OM_OM42A21SE_(SE).book Page 617 Wednesday, January 21, 2015 6:56 PM

6187-2. Åtgärder i en nödsituation
OM42A21

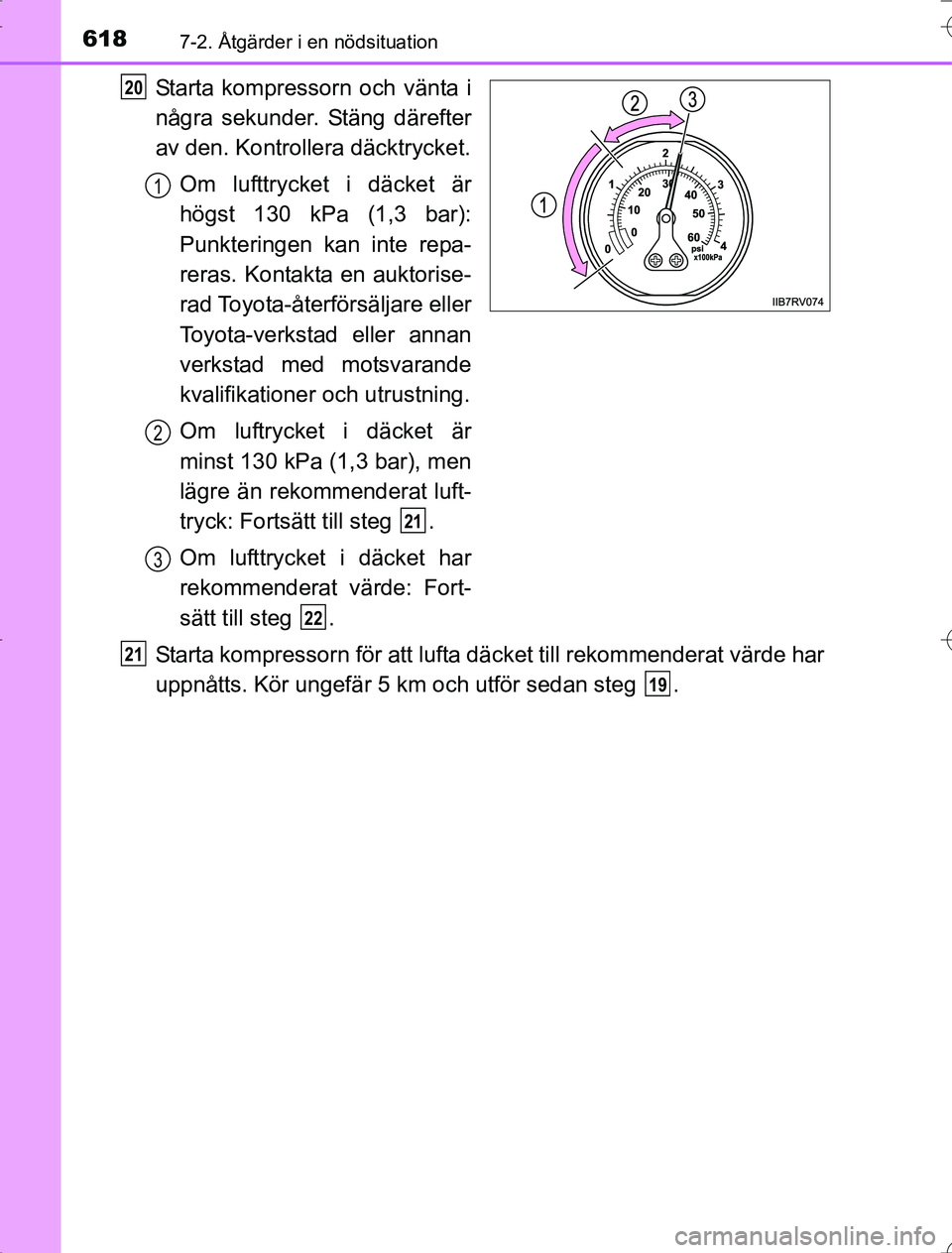

Starta kompressorn och vänta i
några sekunder. Stäng därefter
av den. Kontrollera däcktrycket.Om lufttrycket i däcket är
högst 130 kPa (1,3 bar):
Punkteringen kan inte repa-
reras. Kontakta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Om luftrycket i däcket är
minst 130 kPa (1,3 bar), men
lägre än rekommenderat luft-
tryck: Fortsätt till steg .
Om lufttrycket i däcket har
rekommenderat värde: Fort-
sätt till steg .
Starta kompressorn för att lufta däcket till rekommenderat värde har
uppnåtts. Kör ungefär 5 km och utför sedan steg .20
1
2
21
3
22
21
19
RAV4_OM_OM42A21SE_(SE).book Page 618 Wednesday, January 21, 2015 6:56 PM

6197-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21

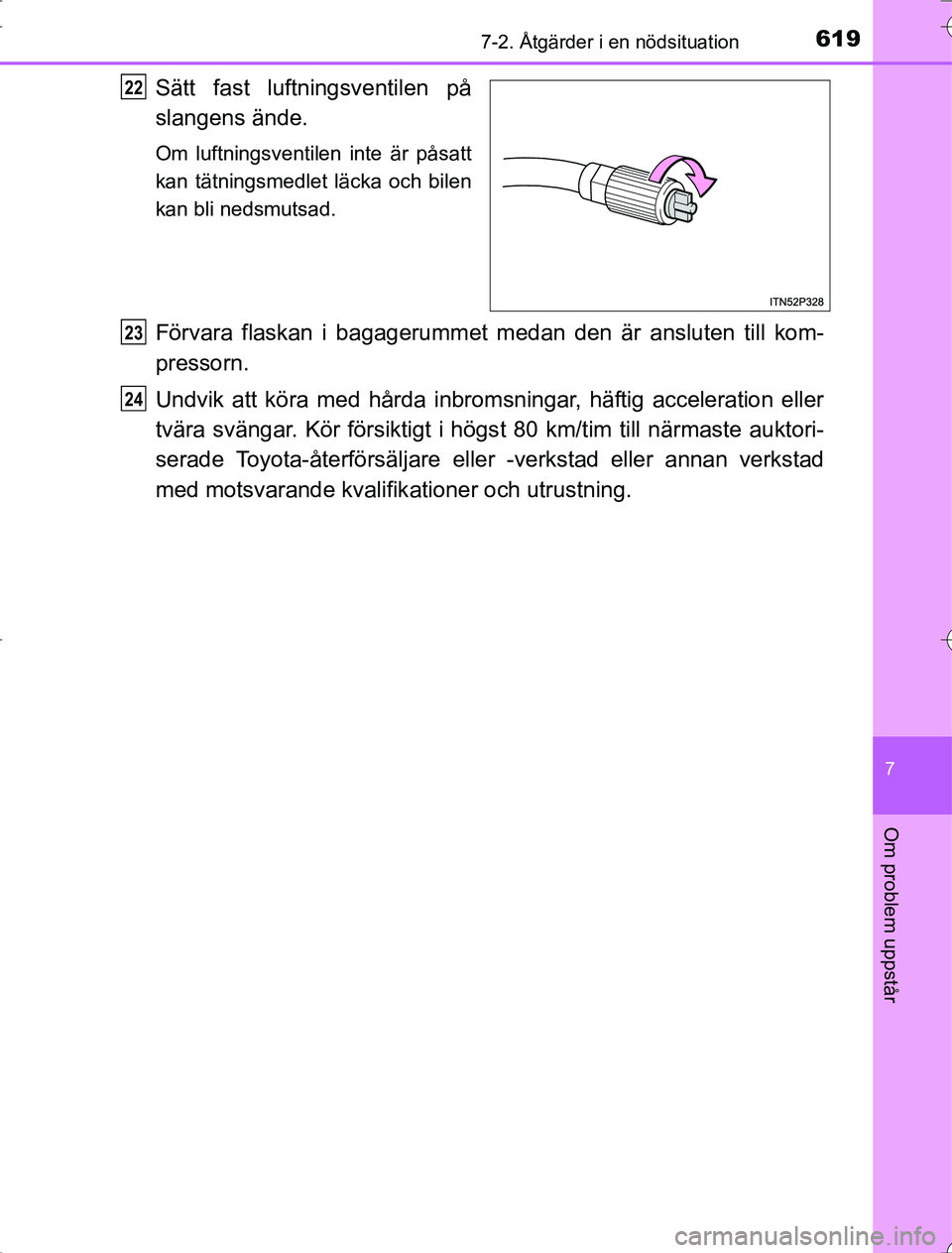

Sätt fast luftningsventilen på
slangens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka och bilen
kan bli nedsmutsad.
Förvara flaskan i bagagerummet medan den är ansluten till kom-
pressorn.
Undvik att köra med hårda inbromsningar, häftig acceleration eller
tvära svängar. Kör försiktigt i högs t 80 km/tim till närmaste auktori-
serade Toyota-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifik ationer och utrustning.
22
23
24
RAV4_OM_OM42A21SE_(SE).book Page 619 Wednesday, January 21, 2015 6:56 PM

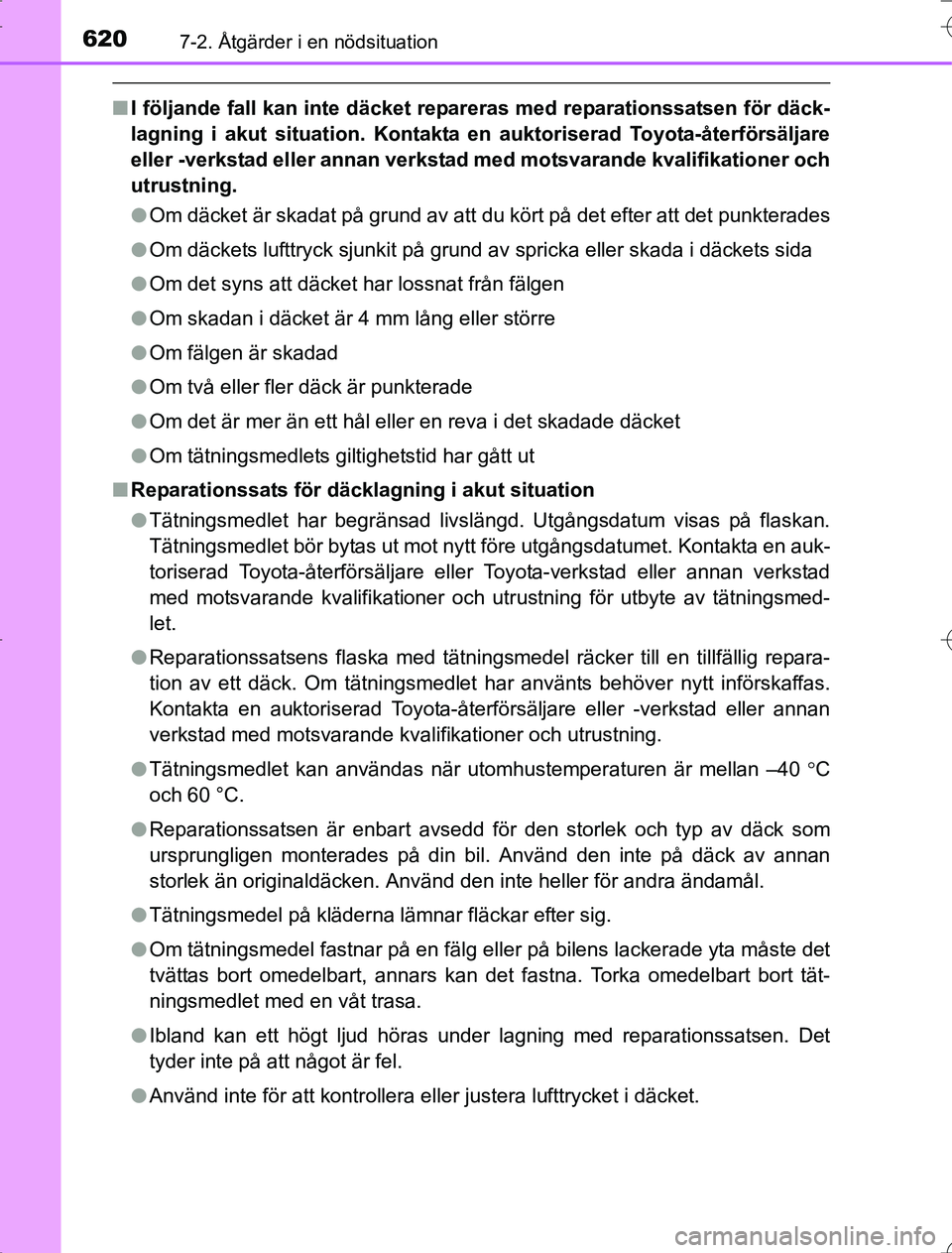

6207-2. Åtgärder i en nödsituation
OM42A21
nI följande fall kan inte däcket repareras med reparationssatsen för däck-
lagning i akut situation. Kontakta en auktoriserad Toyota-återförsäljare
eller -verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
l Om däcket är skadat på grund av att du kört på det efter att det punkterades
l Om däckets lufttryck sjunkit på grund av spricka eller skada i däckets sida
l Om det syns att däcket har lossnat från fälgen
l Om skadan i däcket är 4 mm lång eller större
l Om fälgen är skadad
l Om två eller fler däck är punkterade
l Om det är mer än ett hål eller en reva i det skadade däcket
l Om tätningsmedlets giltighetstid har gått ut
n Reparationssats för däcklagning i akut situation
lTätningsmedlet har begränsad livsl ängd. Utgångsdatum visas på flaskan.
Tätningsmedlet bör bytas ut mot nytt före utgångsdatumet. Kontakta en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning för utbyte av tätningsmed-
let.
l Reparationssatsens flaska med tätningsmedel räcker till en tillfällig repara-
tion av ett däck. Om tätningsmedlet har använts behöver nytt införskaffas.
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
l Tätningsmedlet kan användas när utomhustemperaturen är mellan –40  C
och 60 °C.
l Reparationssatsen är enbart avsedd för den storlek och typ av däck som
ursprungligen monterades på din bil. Använd den inte på däck av annan
storlek än originaldäcken. Använd den inte heller för andra ändamål.
l Tätningsmedel på kläderna lämnar fläckar efter sig.
l Om tätningsmedel fastnar på en fälg eller på bilens lackerade yta måste det
tvättas bort omedelbart, annars kan det fastna. Torka omedelbart bort tät-
ningsmedlet med en våt trasa.
l Ibland kan ett högt ljud höras under lagning med reparationssatsen. Det
tyder inte på att något är fel.
l Använd inte för att kontrollera eller justera lufttrycket i däcket.
