TOYOTA RAV4 2014 Bruksanvisningar (in Swedish)

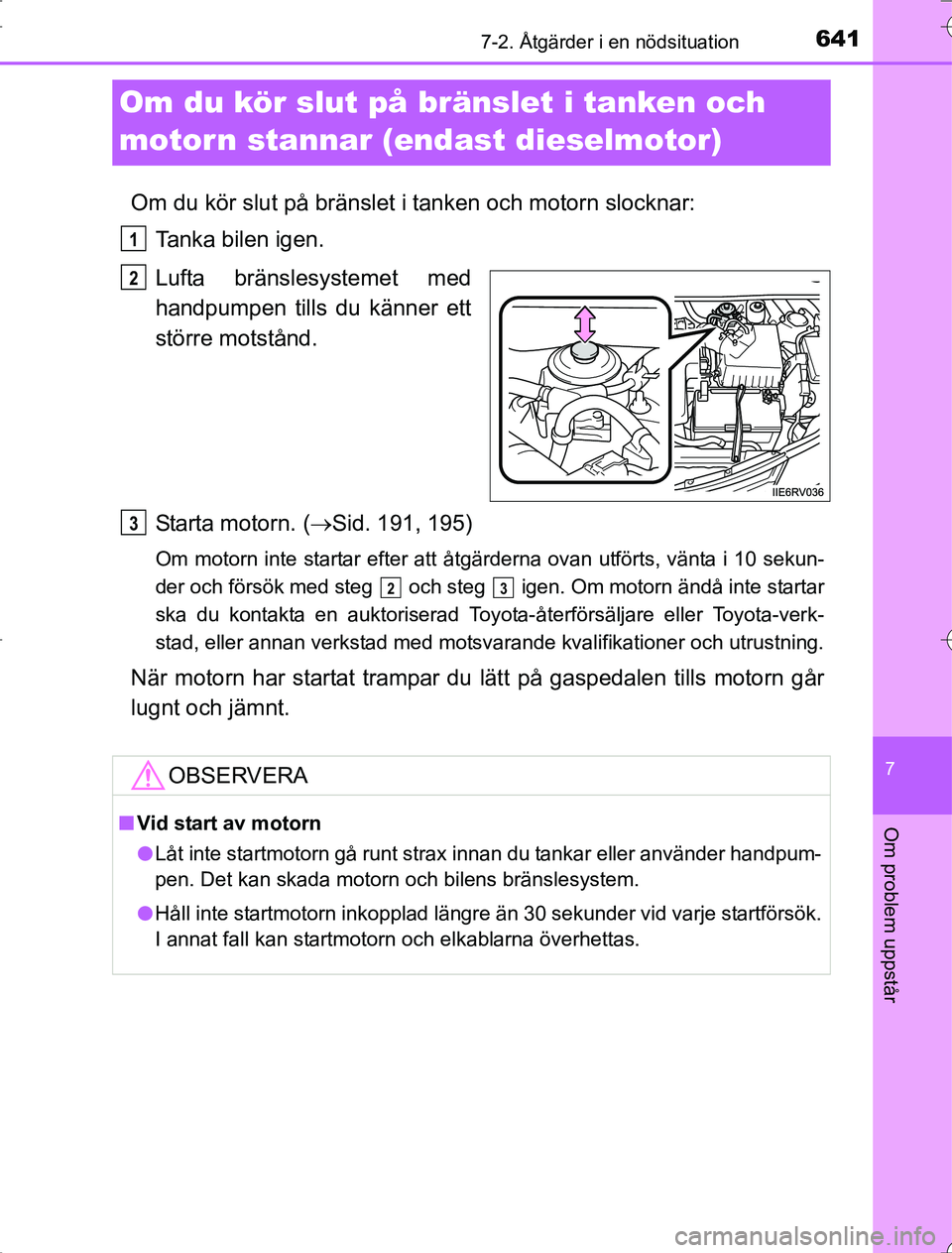

641
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
OM42A21
Om du kör slut på bränslet i tanken och
motorn stannar (endast dieselmotor)
Om du kör slut på bränslet i tanken och motorn slocknar:
Tanka bilen igen.
Lufta bränslesystemet med
handpumpen tills du känner ett
större motstånd.
Starta motorn. ( Sid. 191, 195)
Om motorn inte startar efter att åtgärderna ovan utförts, vänta i 10 sekun-
der och försök med steg och steg igen. Om motorn ändå inte startar
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
När motorn har startat trampar du lä tt på gaspedalen tills motorn går
lugnt och jämnt.
1
2
OBSERVERA
n Vid start av motorn
l Låt inte startmotorn gå runt strax innan du tankar eller använder handpum-
pen. Det kan skada motorn och bilens bränslesystem.
l Håll inte startmotorn inkopplad längre än 30 sekunder vid varje startförsök.
I annat fall kan startmotorn och elkablarna överhettas.
3
23
RAV4_OM_OM42A21SE_(SE).book Page 641 Wednesday, January 21, 2015 6:56 PM

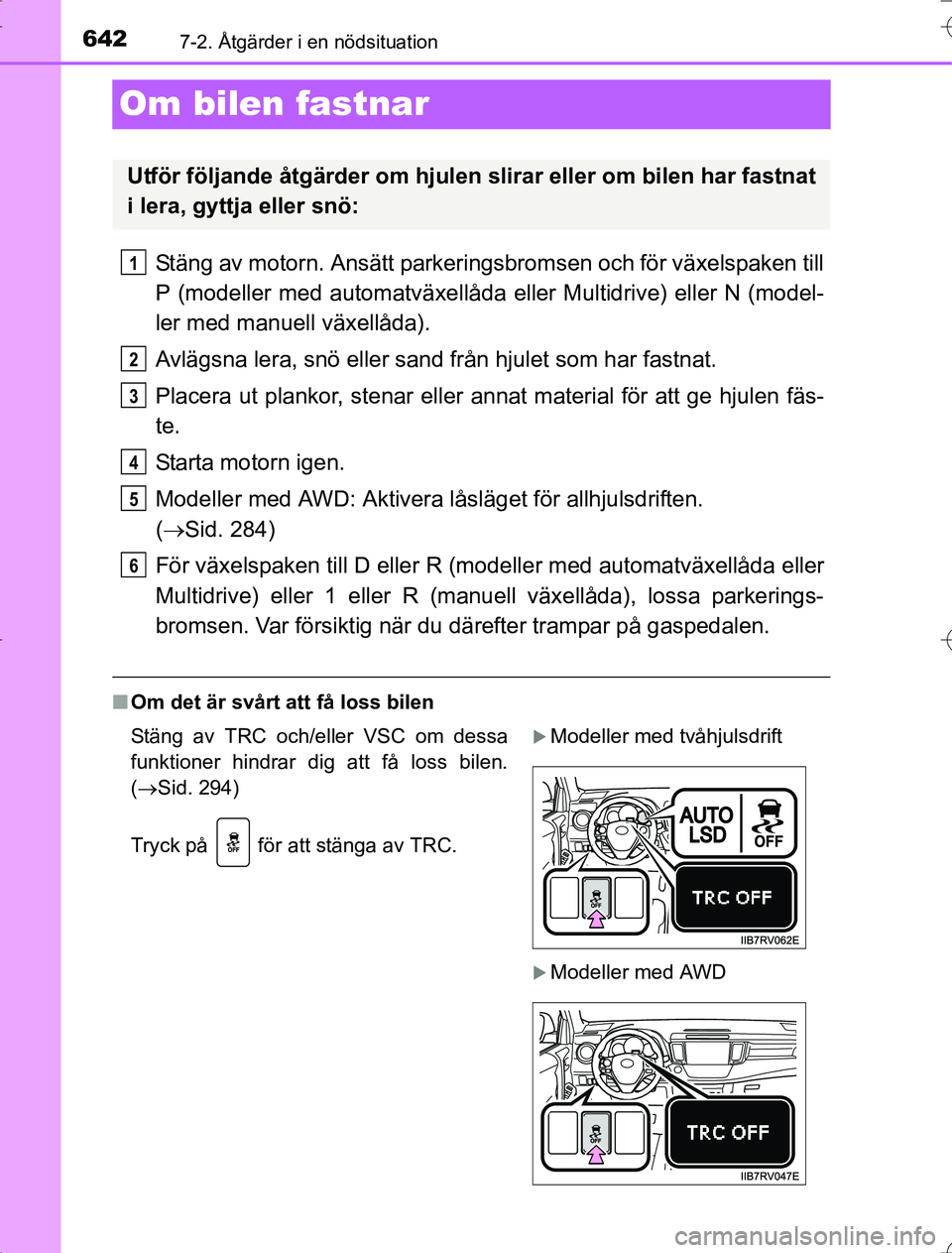

6427-2. Åtgärder i en nödsituation
OM42A21
Om bilen fastnar
Stäng av motorn. Ansätt parkeringsbromsen och för växelspaken till
P (modeller med automatväxellåda eller Multidrive) eller N (model-
ler med manuell växellåda).
Avlägsna lera, snö eller sand från hjulet som har fastnat.
Placera ut plankor, stenar eller annat material för att ge hjulen fäs-
te.
Starta motorn igen.
Modeller med AWD: Aktivera låsläget för allhjulsdriften.
(  Sid. 284)
För växelspaken till D eller R (mode ller med automatväxellåda eller
Multidrive) eller 1 eller R (manuell växellåda), lossa parkerings-
bromsen. Var försiktig när du därefter trampar på gaspedalen.
n Om det är svårt att få loss bilen
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Stäng av TRC och/eller VSC om dessa
funktioner hindrar dig att få loss bilen.
( Sid. 294)
Tryck på för att stänga av TRC.Modeller med tvåhjulsdrift
Modeller med AWD
1
2
3
4
5
6
RAV4_OM_OM42A21SE_(SE).book Page 642 Wednesday, January 21, 2015 6:56 PM

6437-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
VA R N I N G
nFör att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
n Vid växling med växelspaken (modeller med automatväxellåda eller
Multidrive)
Undvik att flytta växelspaken medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
nUndvik att skada växellåda n och andra komponenter
l Undvik att hjulen slirar och trampa inte ned gaspedalen mer än nödvän-
digt.
l Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.
RAV4_OM_OM42A21SE_(SE).book Page 643 Wednesday, January 21, 2015 6:56 PM

6447-2. Åtgärder i en nödsituation
OM42A21
RAV4_OM_OM42A21SE_(SE).book Page 644 Wednesday, January 21, 2015 6:56 PM

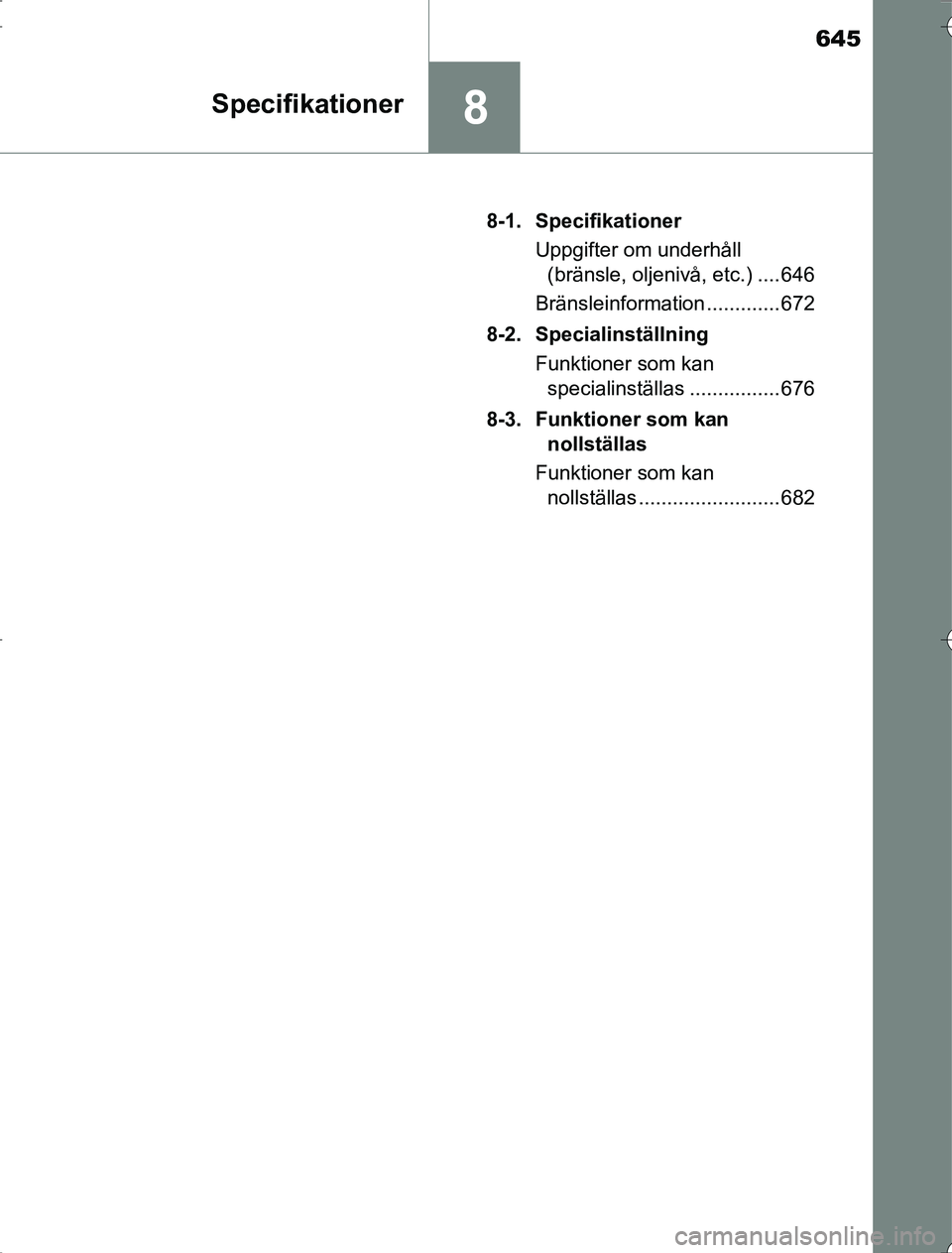

645
8Specifikationer
OM42A218-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 646
Bränsleinformation ............. 672
8-2. Specialinställning Funktioner som kan specialinställas ................ 676
8-3. Funktioner som kan nollställas
Funktioner som kan nollställas ......................... 682
RAV4_OM_OM42A21SE_(SE).book Page 645 Wednesday, January 21, 2015 6:56 PM

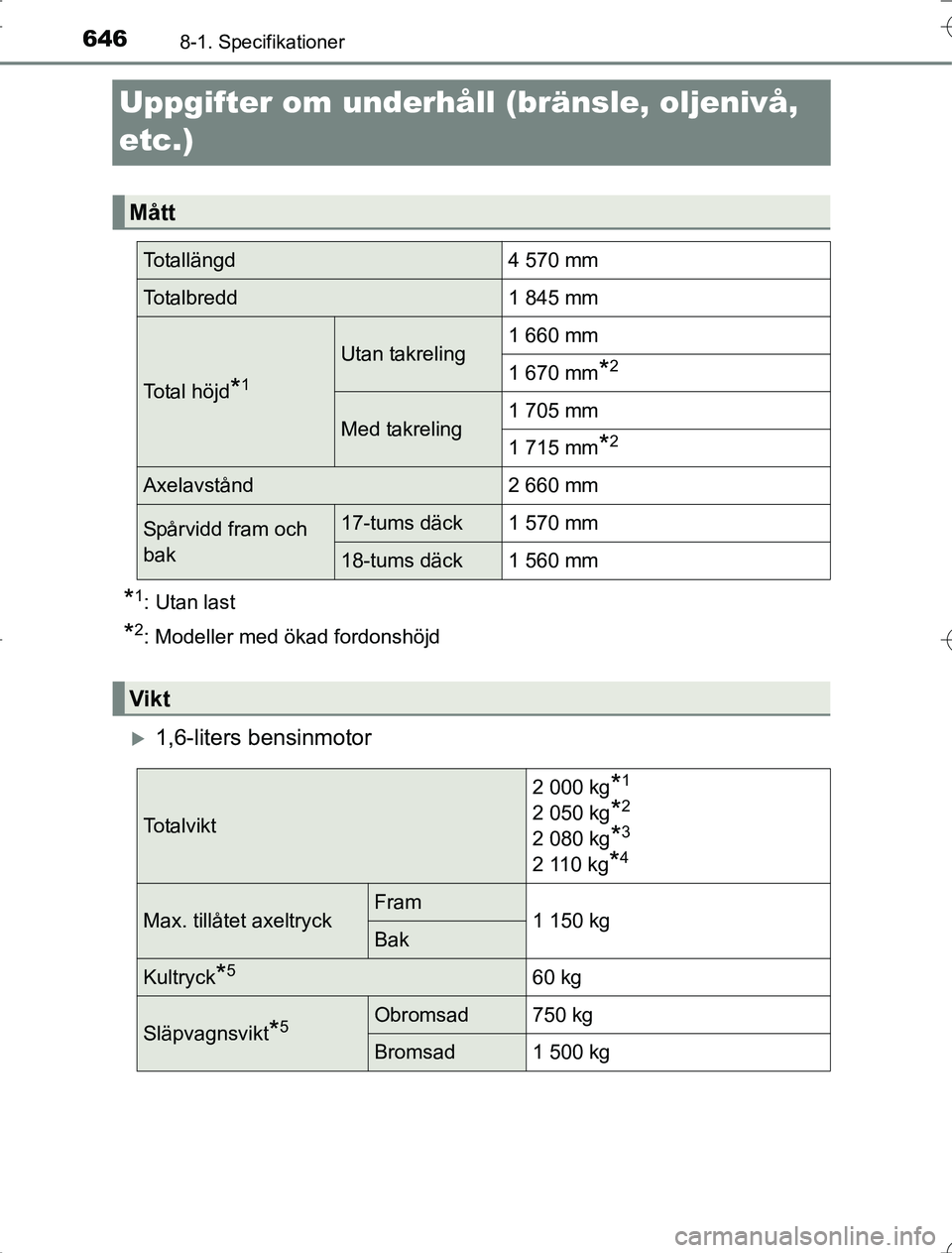

6468-1. Specifikationer
OM42A21
Uppgifter om underhåll (bränsle, oljenivå,
etc.)
*1: Utan last
*2: Modeller med ökad fordonshöjd
1,6-liters bensinmotor
Mått
Totallängd4 570 mm
Totalbredd1 845 mm
Total höjd*1
Utan takreling1 660 mm
1 670 mm*2
Med takreling1 705 mm
1 715 mm*2
Axelavstånd2 660 mm
Spårvidd fram och
bak17-tums däck1 570 mm
18-tums däck1 560 mm
Vikt
To t a l v i k t
2 000 kg*1
2 050 kg*2
2 080 kg*3
2 110 kg*4
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*560 kg
Släpvagnsvikt*5Obromsad750 kg
Bromsad1 500 kg
RAV4_OM_OM42A21SE_(SE).book Page 646 Wednesday, January 21, 2015 6:56 PM

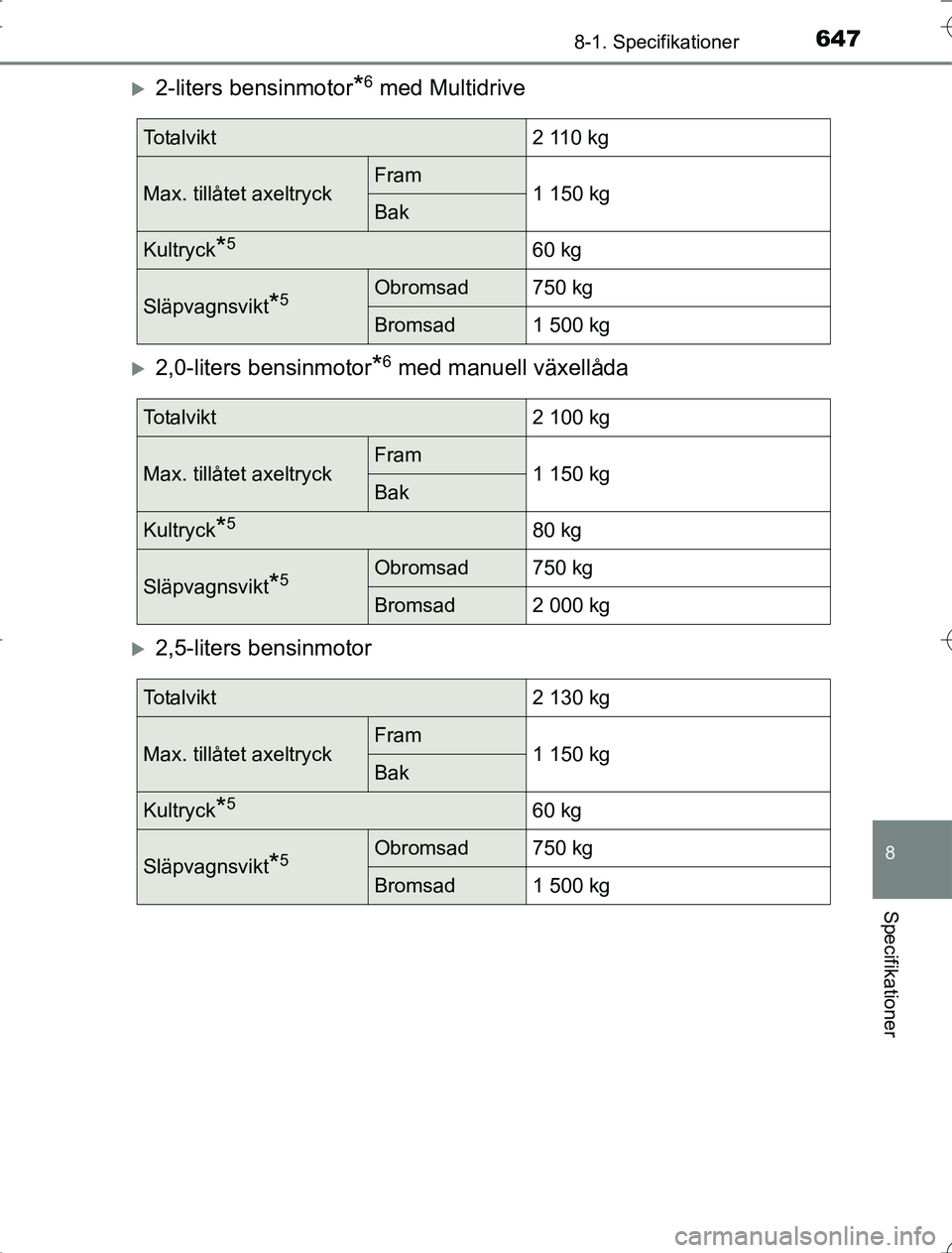

647
8
8-1. Specifikationer
Specifikationer
OM42A21
2-liters bensinmotor*6 med Multidrive
2,0-liters bensinmotor*6 med manuell växellåda
2,5-liters bensinmotor
To t a l v i k t2 110 kg
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*560 kg
Släpvagnsvikt*5Obromsad750 kg
Bromsad1 500 kg
To t a l v i k t2 100 kg
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*580 kg
Släpvagnsvikt*5Obromsad750 kg
Bromsad2 000 kg
To t a l v i k t2 130 kg
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*560 kg
Släpvagnsvikt*5Obromsad750 kg
Bromsad1 500 kg
RAV4_OM_OM42A21SE_(SE).book Page 647 Wednesday, January 21, 2015 6:56 PM

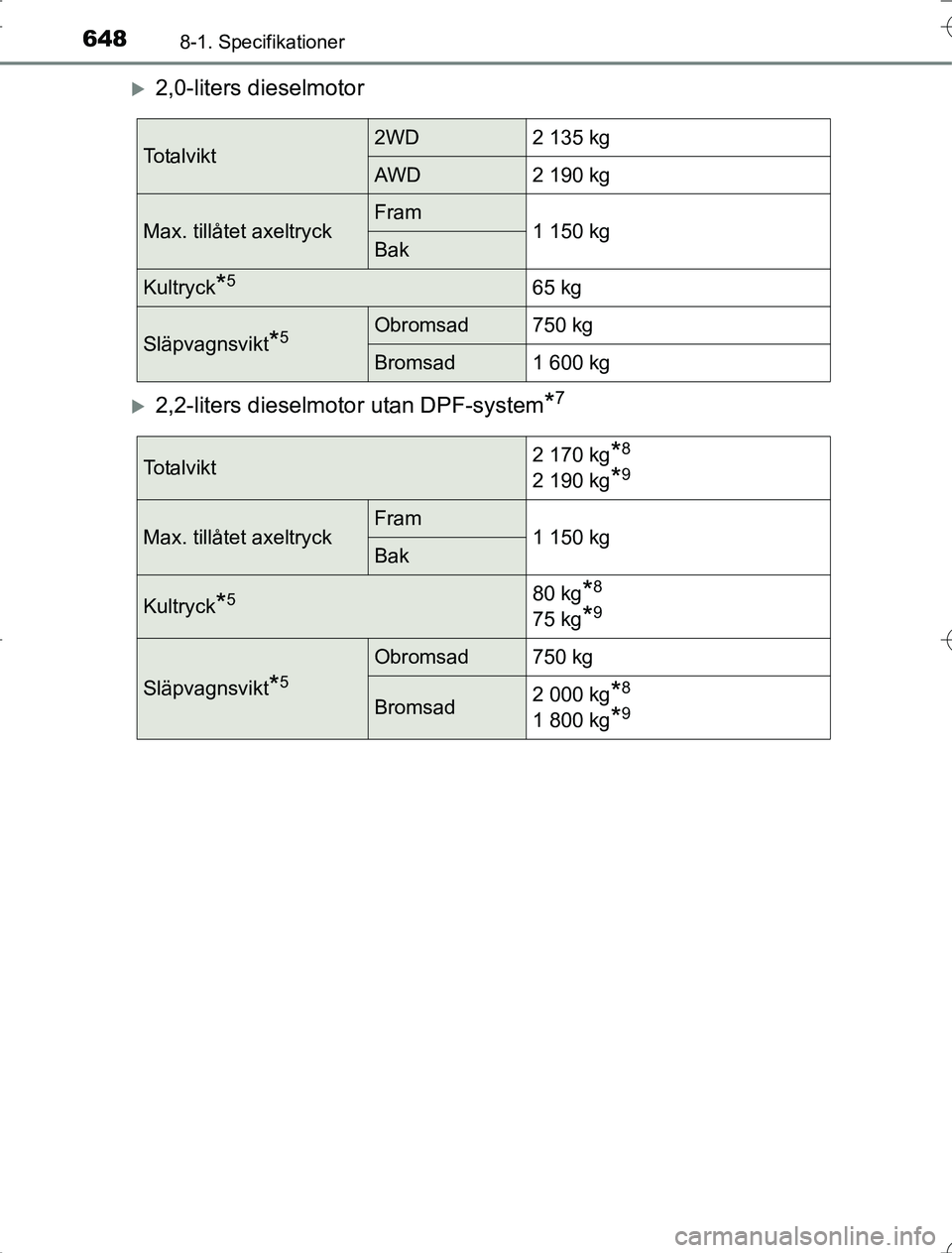

6488-1. Specifikationer
OM42A21
2,0-liters dieselmotor
2,2-liters dieselmotor utan DPF-system*7
To t a l v i k t2WD2 135 kg
AWD2 190 kg
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*565 kg
Släpvagnsvikt*5Obromsad750 kg
Bromsad1 600 kg
To t a l v i k t2 170 kg*8
2 190 kg*9
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*580 kg*8
75 kg*9
Släpvagnsvikt*5
Obromsad750 kg
Bromsad2 000 kg*8
1 800 kg*9
RAV4_OM_OM42A21SE_(SE).book Page 648 Wednesday, January 21, 2015 6:56 PM

649
8
8-1. Specifikationer
Specifikationer
OM42A21

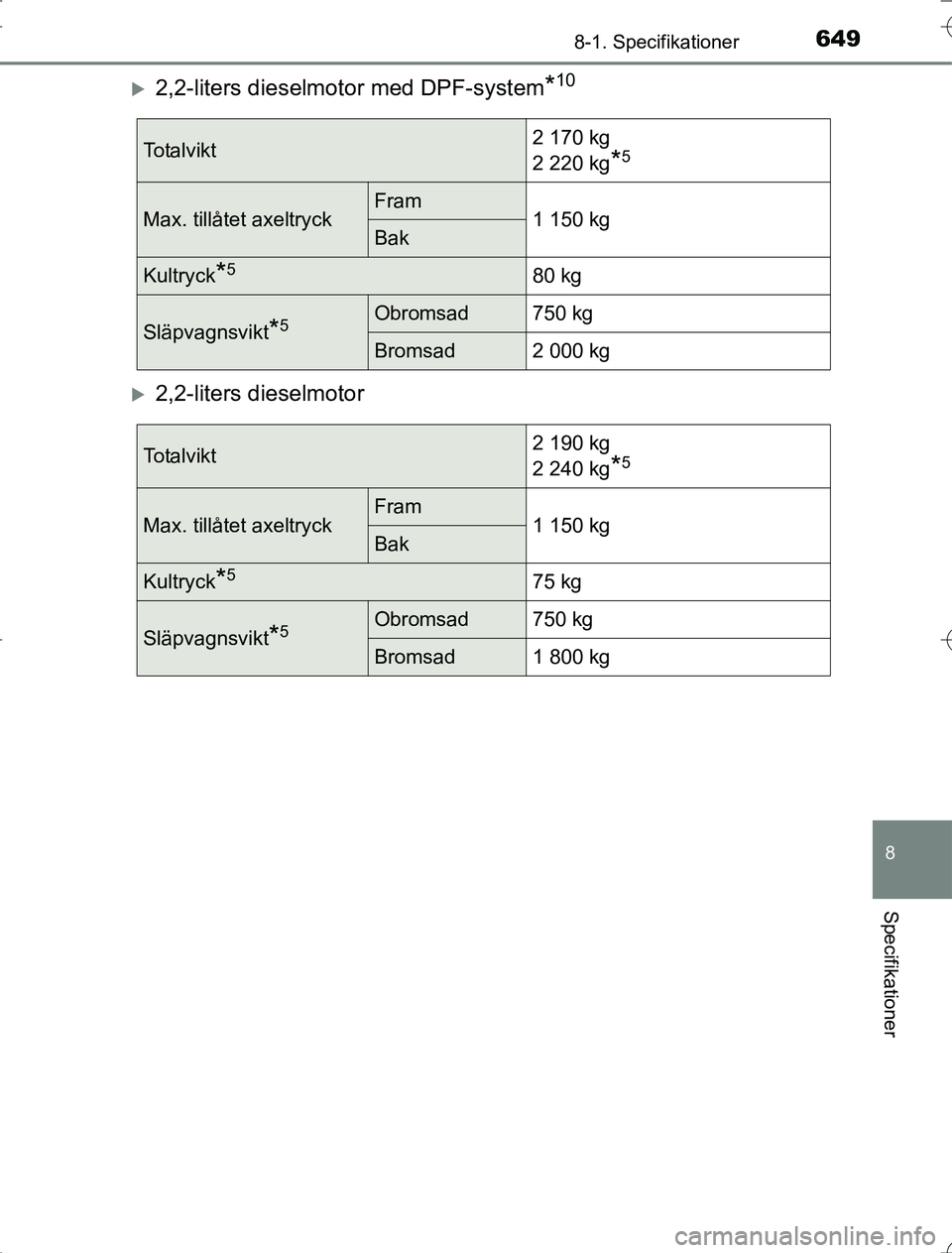

2,2-liters dieselmotor med DPF-system*10
2,2-liters dieselmotor
To t a l v i k t2 170 kg
2 220 kg
*5
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*580 kg
Släpvagnsvikt*5Obromsad750 kg
Bromsad2 000 kg
To t a l v i k t2 190 kg
2 240 kg
*5
Max. tillåtet axeltryckFram1 150 kgBak
Kultryck*575 kg
Släpvagnsvikt*5Obromsad750 kg
Bromsad1 800 kg
RAV4_OM_OM42A21SE_(SE).book Page 649 Wednesday, January 21, 2015 6:56 PM

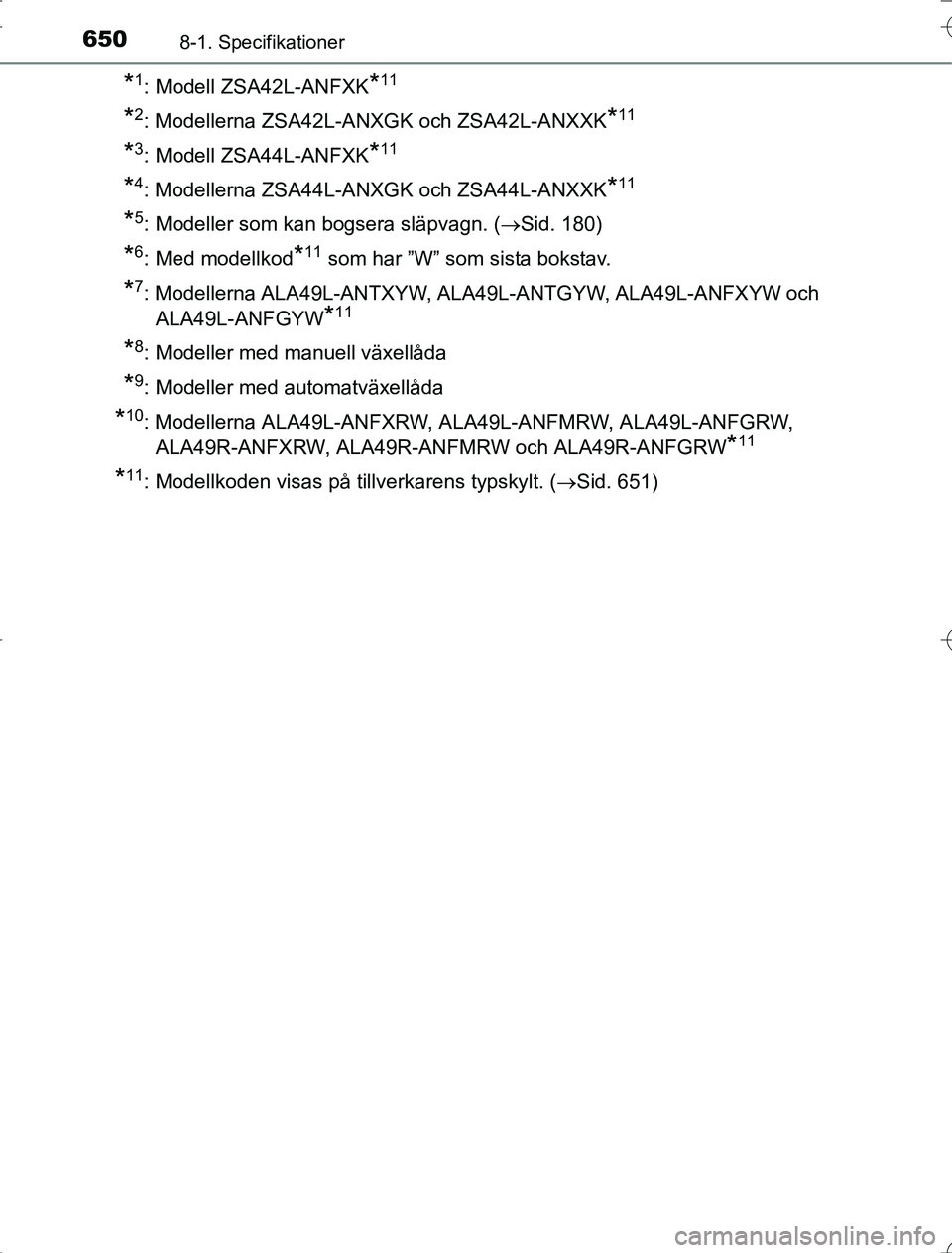

6508-1. Specifikationer
OM42A21
*1: Modell ZSA42L-ANFXK*11
*2: Modellerna ZSA42L-ANXGK och ZSA42L-ANXXK*11
*3: Modell ZSA44L-ANFXK*11
*4: Modellerna ZSA44L-ANXGK och ZSA44L-ANXXK*11
*5: Modeller som kan bogsera släpvagn. (Sid. 180)
*6: Med modellkod*11 som har ”W” som sista bokstav.
*7: Modellerna ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW och
ALA49L-ANFGYW
*11
*8: Modeller med manuell växellåda
*9: Modeller med automatväxellåda
*10: Modellerna ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW, ALA49R-ANFXRW, ALA49R-A NFMRW och ALA49R-ANFGRW
*11
*11: Modellkoden visas på tillverkarens typskylt. ( Sid. 651)
