TOYOTA RAV4 2014 Bruksanvisningar (in Swedish)

651
8
8-1. Specifikationer
Specifikationer
OM42A21n

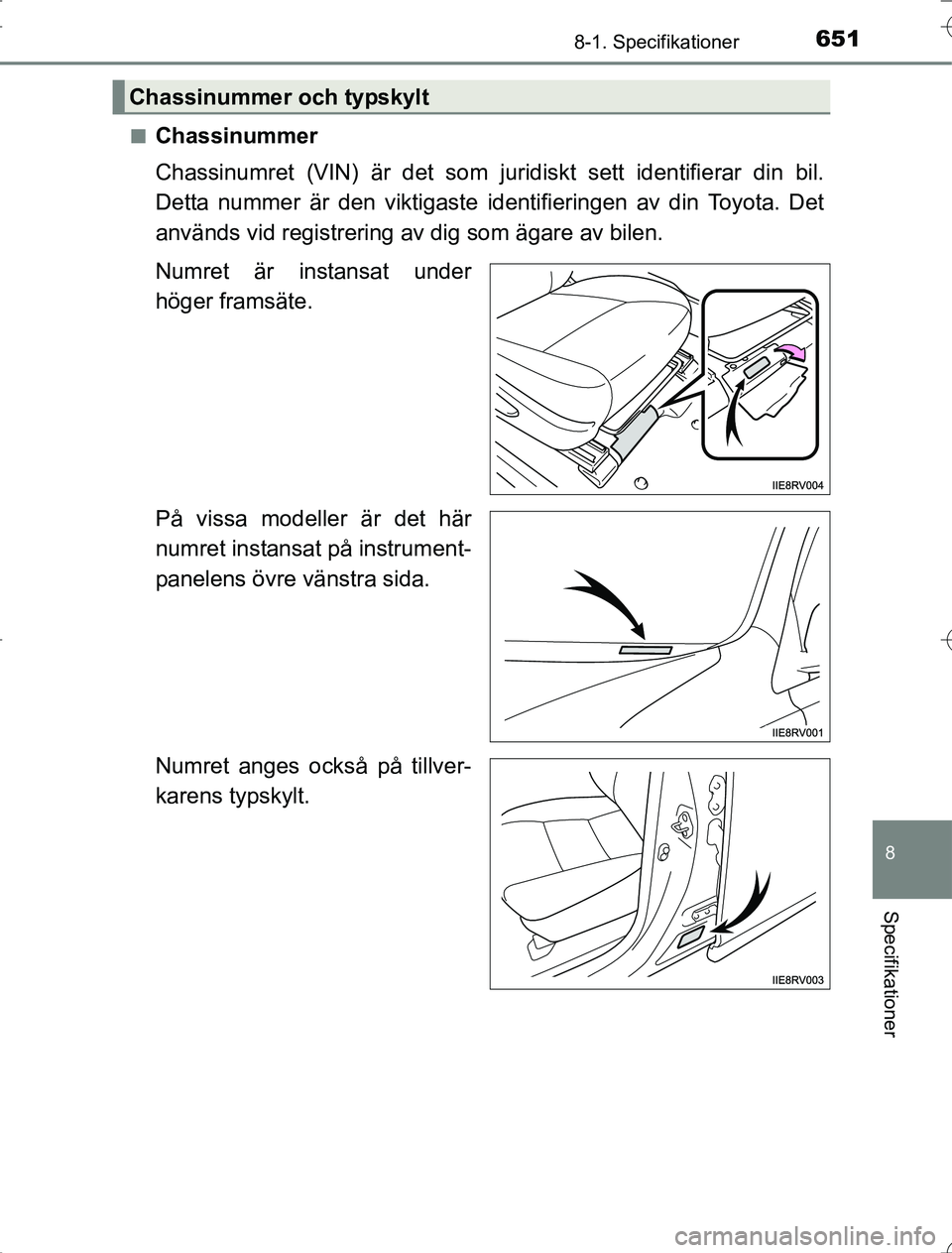

Chassinummer
Chassinumret (VIN) är det som juridiskt sett identifierar din bil.
Detta nummer är den viktigaste
identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat under
höger framsäte.
På vissa modeller är det här
numret instansat på instrument-
panelens övre vänstra sida.
Numret anges också på tillver-
karens typskylt.
Chassinummer och typskylt
RAV4_OM_OM42A21SE_(SE).book Page 651 Wednesday, January 21, 2015 6:56 PM

6528-1. Specifikationer
OM42A21n

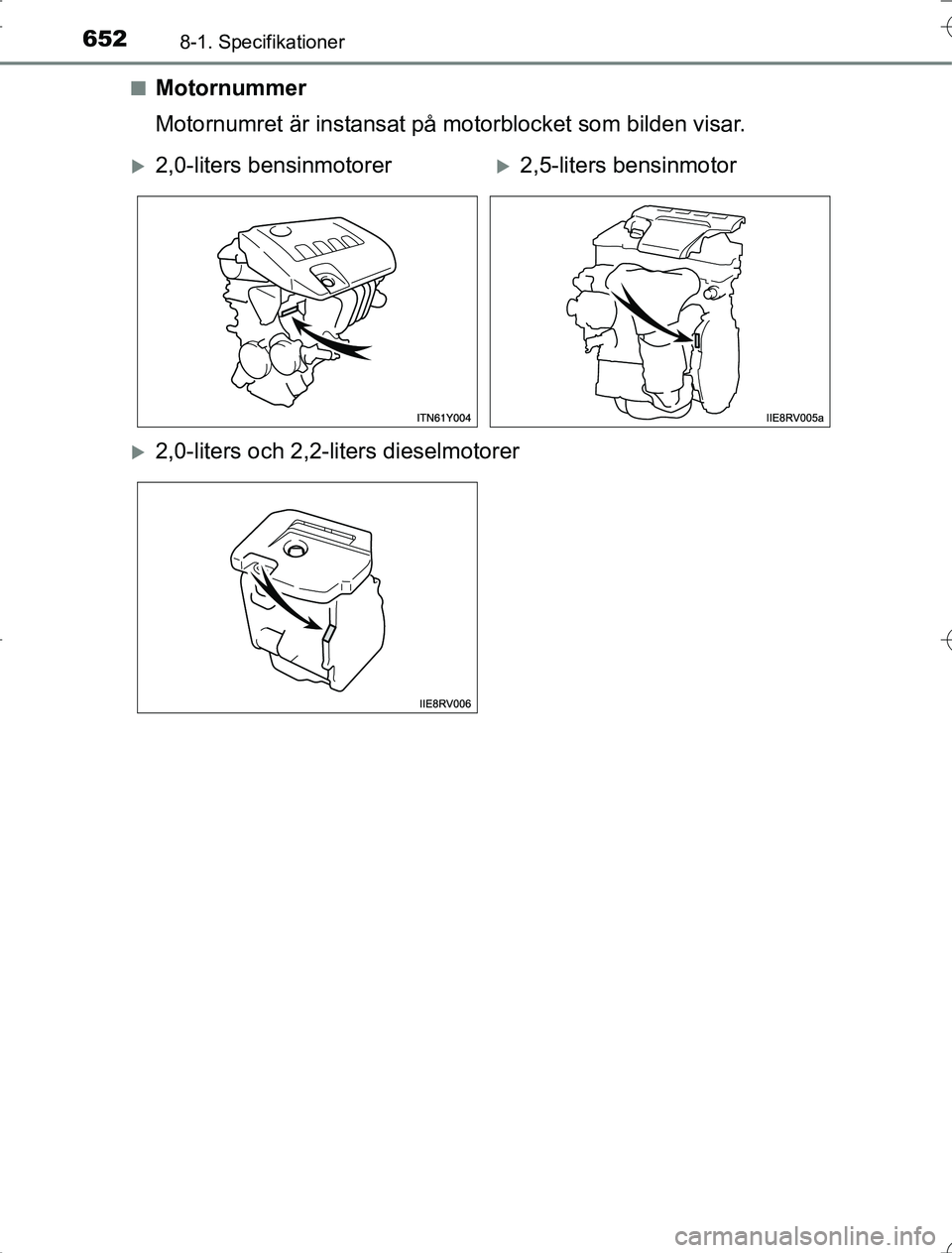

Motornummer
Motornumret är instansat på motorblocket som bilden visar.
2,0-liters bensinmotorer2,5-liters bensinmotor
2,0-liters och 2,2-liters dieselmotorer
RAV4_OM_OM42A21SE_(SE).book Page 652
Wednesday, January 21, 2015 6:56 PM

653
8
8-1. Specifikationer
Specifikationer
OM42A21

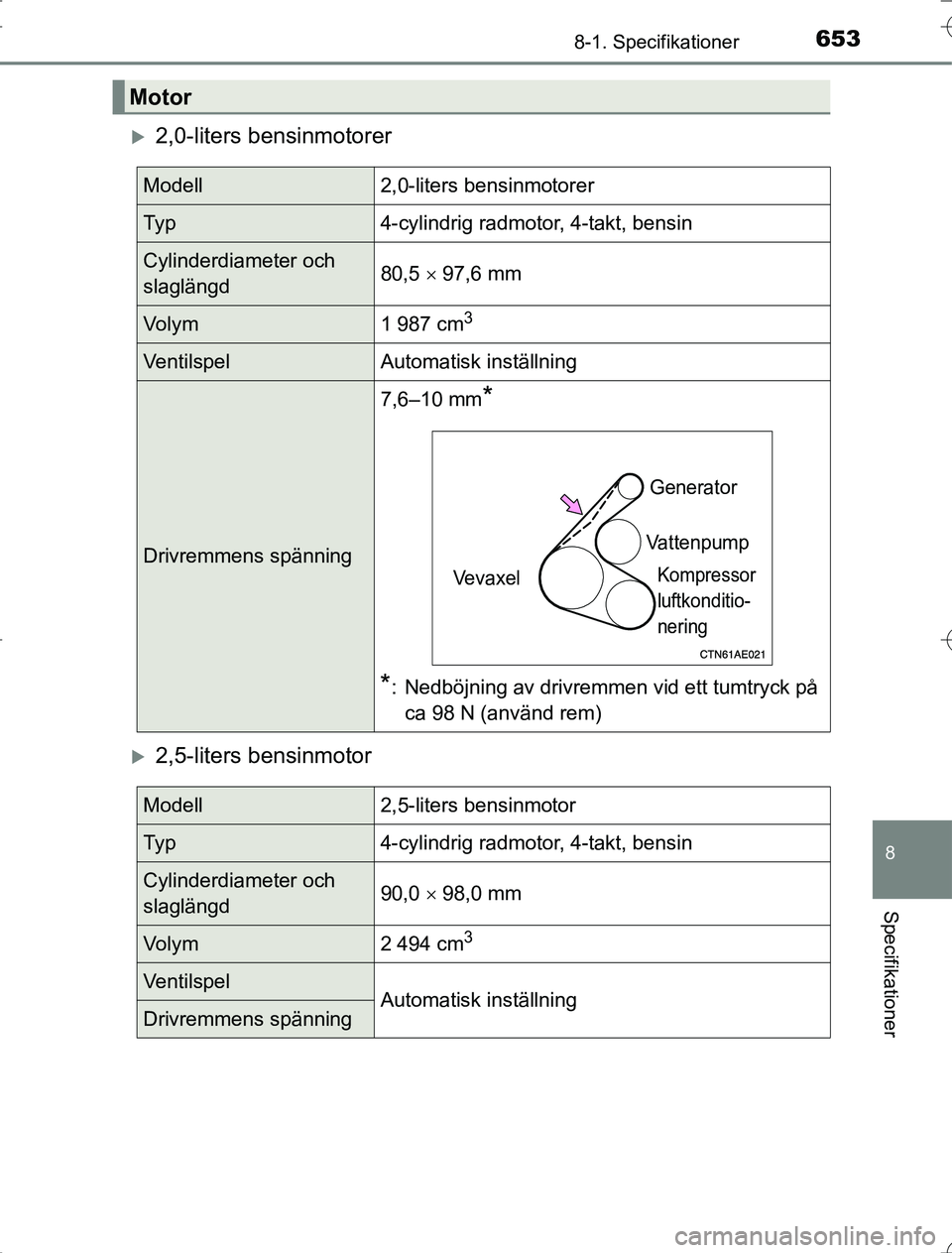

2,0-liters bensinmotorer
2,5-liters bensinmotor
Motor
Modell2,0-liters bensinmotorer
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80,5  97,6 mm
Vo l y m1 987 cm3
VentilspelAutomatisk inställning
Drivremmens spänning
7,6–10 mm*
*
: Nedböjning av drivremmen vid ett tumtryck på ca 98 N (använd rem)
Generator
Vattenpump
Kompressor
luftkonditio-
neringVevaxel
Modell2,5-liters bensinmotor
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd90,0  98,0 mm
Vo l y m2 494 cm3
VentilspelAutomatisk inställningDrivremmens spänning
RAV4_OM_OM42A21SE_(SE).book Page 653 Wednesday, January 21, 2015 6:56 PM

6548-1. Specifikationer
OM42A21

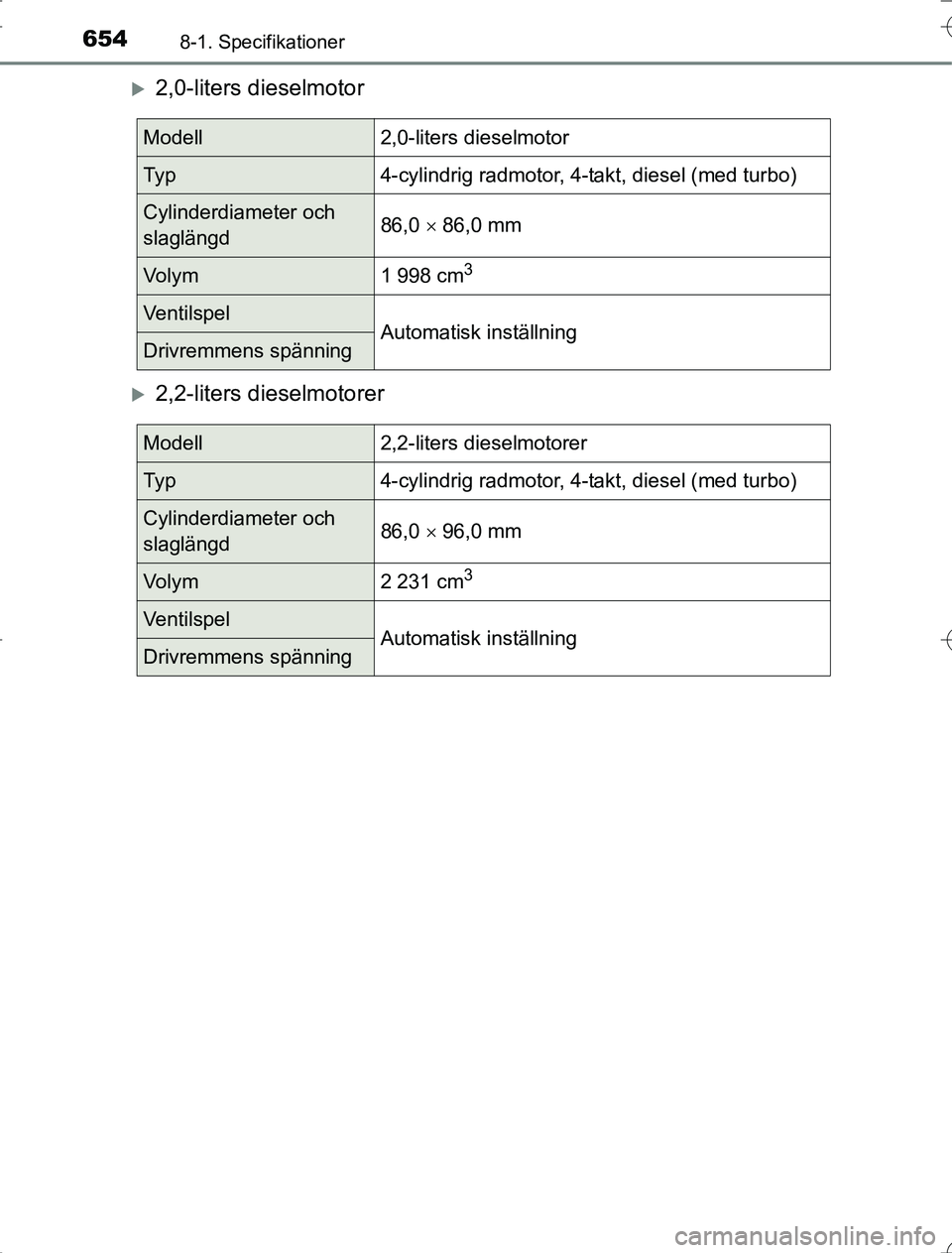

2,0-liters dieselmotor
2,2-liters dieselmotorer
Modell2,0-liters dieselmotor
Ty p4-cylindrig radmotor, 4-takt, diesel (med turbo)
Cylinderdiameter och
slaglängd86,0  86,0 mm
Vo l y m1 998 cm3
VentilspelAutomatisk inställningDrivremmens spänning
Modell2,2-liters dieselmotorer
Ty p4-cylindrig radmotor, 4-takt, diesel (med turbo)
Cylinderdiameter och
slaglängd86,0  96,0 mm
Vo l y m2 231 cm3
VentilspelAutomatisk inställningDrivremmens spänning
RAV4_OM_OM42A21SE_(SE).book Page 654 Wednesday, January 21, 2015 6:56 PM

655
8
8-1. Specifikationer
Specifikationer
OM42A21

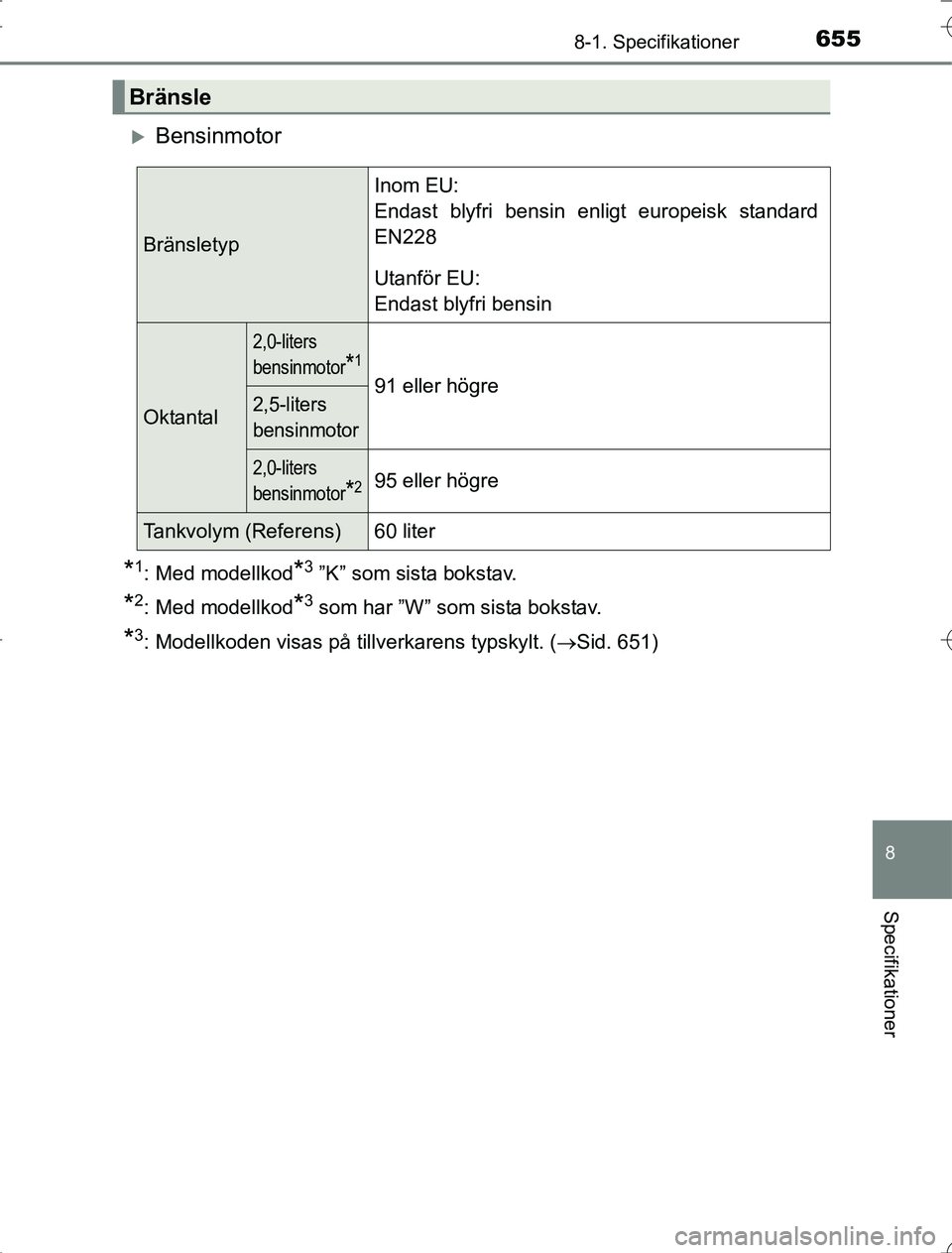

Bensinmotor
*1: Med modellkod*3 ”K” som sista bokstav.
*2: Med modellkod*3 som har ”W” som sista bokstav.
*3: Modellkoden visas på tillverkarens typskylt. (Sid. 651)
Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal
2,0-liters
bensinmotor
*1
91 eller högre2,5-liters
bensinmotor
2,0-liters
bensinmotor
*295 eller högre
Tankvolym (Referens)60 liter
RAV4_OM_OM42A21SE_(SE).book Page 655 Wednesday, January 21, 2015 6:56 PM

6568-1. Specifikationer
OM42A21

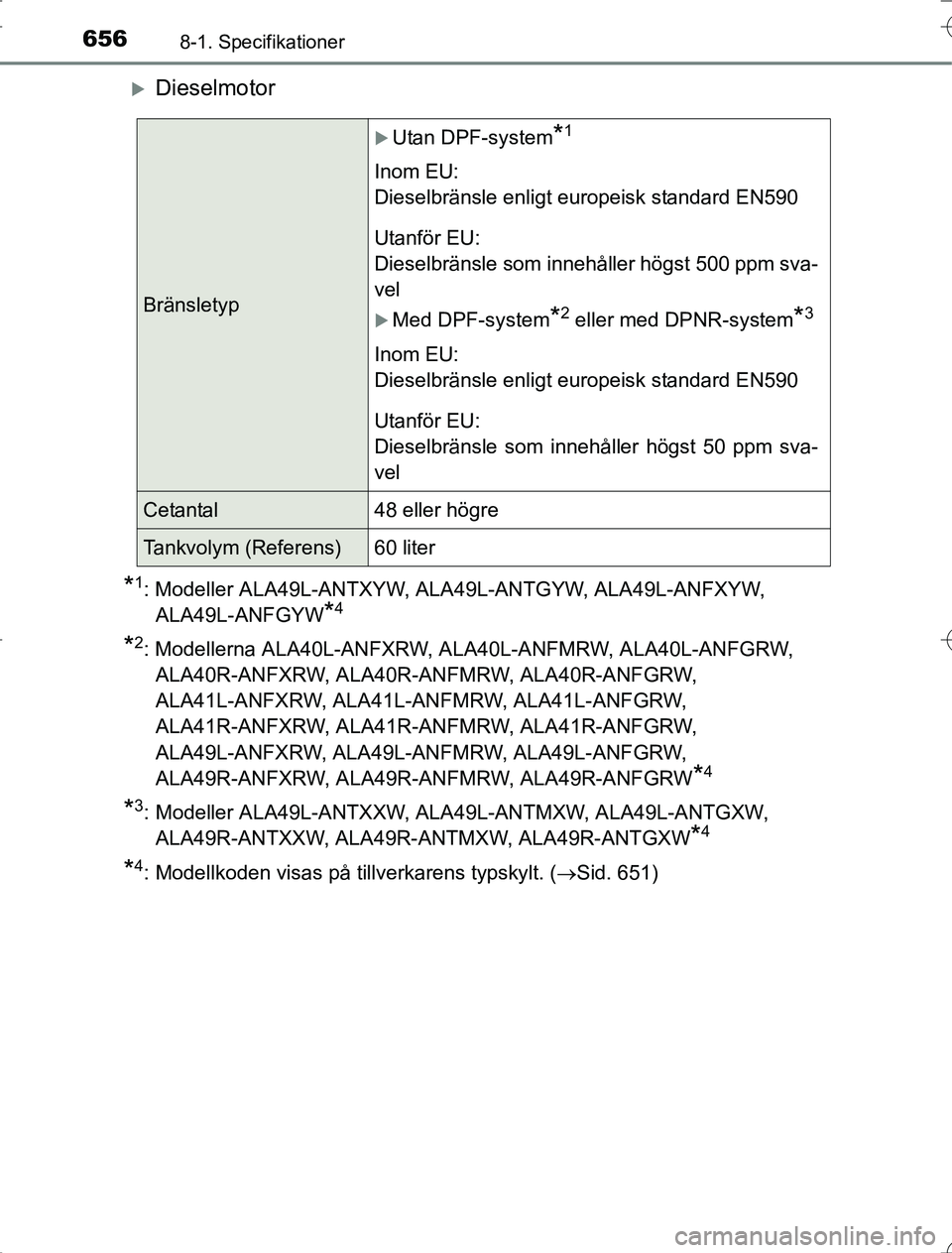

Dieselmotor
*1: Modeller ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW, ALA49L-ANFGYW
*4
*2: Modellerna ALA40L-ANFXRW, ALA40L-ANFMRW, ALA40L-ANFGRW, ALA40R-ANFXRW, ALA40R-ANFMRW, ALA40R-ANFGRW,
ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW,
ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW,
ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW, ALA49R-ANFGRW
*4
*3: Modeller ALA49L-ANTXXW, AL A49L-ANTMXW, ALA49L-ANTGXW,
ALA49R-ANTXXW, ALA49R-A NTMXW, ALA49R-ANTGXW
*4
*4: Modellkoden visas på tillverkarens typskylt. ( Sid. 651)
Bränsletyp
Utan DPF-system*1
Inom EU:
Dieselbränsle enligt europeisk standard EN590
Utanför EU:
Dieselbränsle som innehåller högst 500 ppm sva-
vel
Med DPF-system*2 eller med DPNR-system*3
Inom EU:
Dieselbränsle enligt europeisk standard EN590
Utanför EU:
Dieselbränsle som innehåller högst 50 ppm sva-
vel
Cetantal48 eller högre
Tankvolym (Referens)60 liter
RAV4_OM_OM42A21SE_(SE).book Page 656 Wednesday, January 21, 2015 6:56 PM

657
8
8-1. Specifikationer
Specifikationer
OM42A21
Bensinmotor
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
n
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet:
0W-20, 5W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conser-
ving” eller SN ”Resource-Conserving” eller ILSAC multigrade
motorolja
15W-40 och 20W-50:
API kvalitetsklass SL, SM e ller SN multigrade motorolja
Smörjsystem
Oljevolym
(Tömning och påfyllning –
referens
*)
2,0-liters bensinmotorerMed filter 4,2 liter
Utan filter 3,9 liter
2,5-liters bensinmotorMed filter 4,4 liter
Utan filter 4,0 liter
RAV4_OM_OM42A21SE_(SE).book Page 657 Wednesday, January 21, 2015 6:56 PM

6588-1. Specifikationer
OM42A21

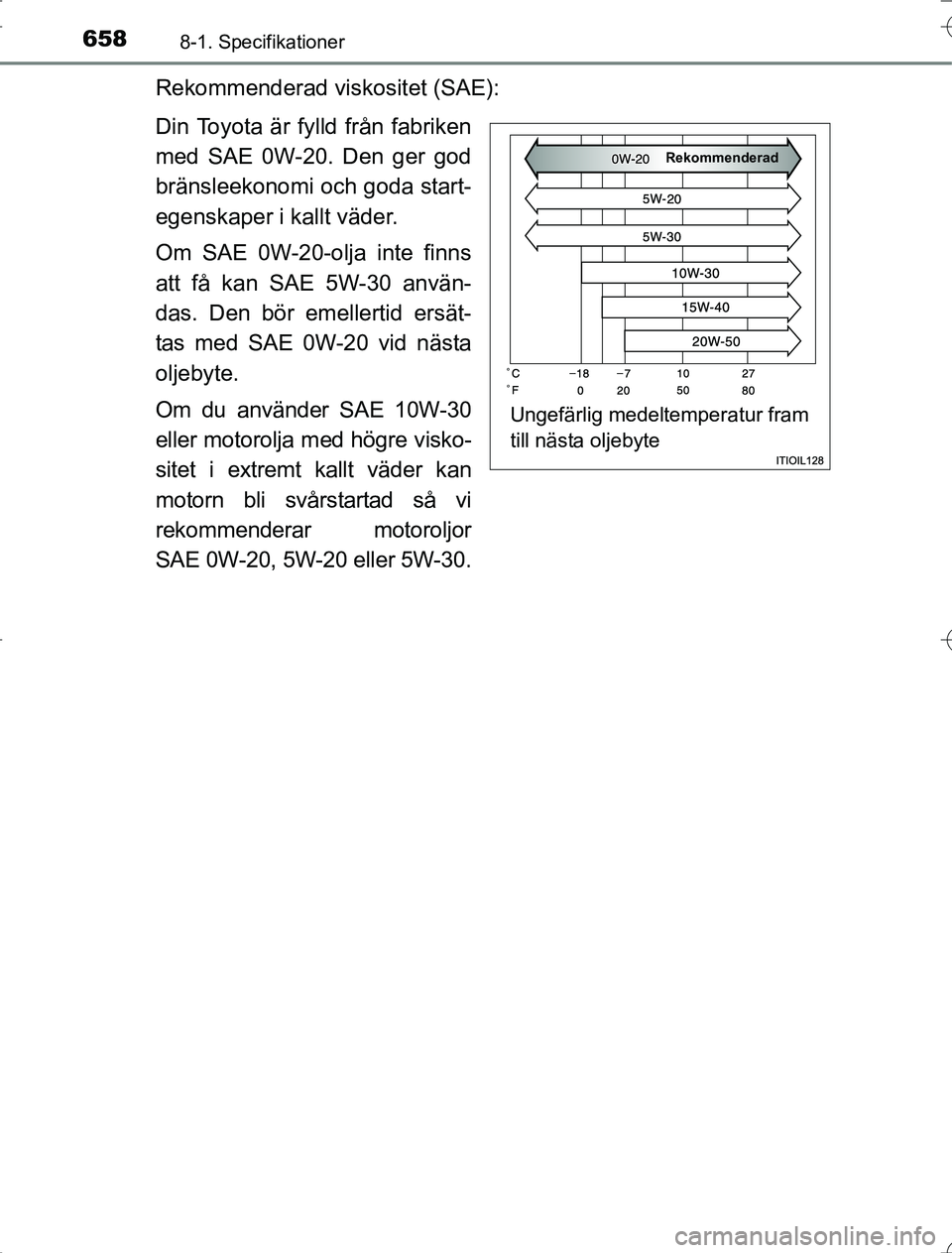

Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20. Den ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller motorolja med högre visko-
sitet i extremt kallt väder kan
motorn bli svårstartad så vi
rekommenderar motoroljor
SAE 0W-20, 5W-20 eller 5W-30.
Ungefärlig medeltemperatur fram
till nästa oljebyte
Rekommenderad
RAV4_OM_OM42A21SE_(SE).book Page 658 Wednesday, January 21, 2015 6:56 PM

659
8
8-1. Specifikationer
Specifikationer
OM42A21

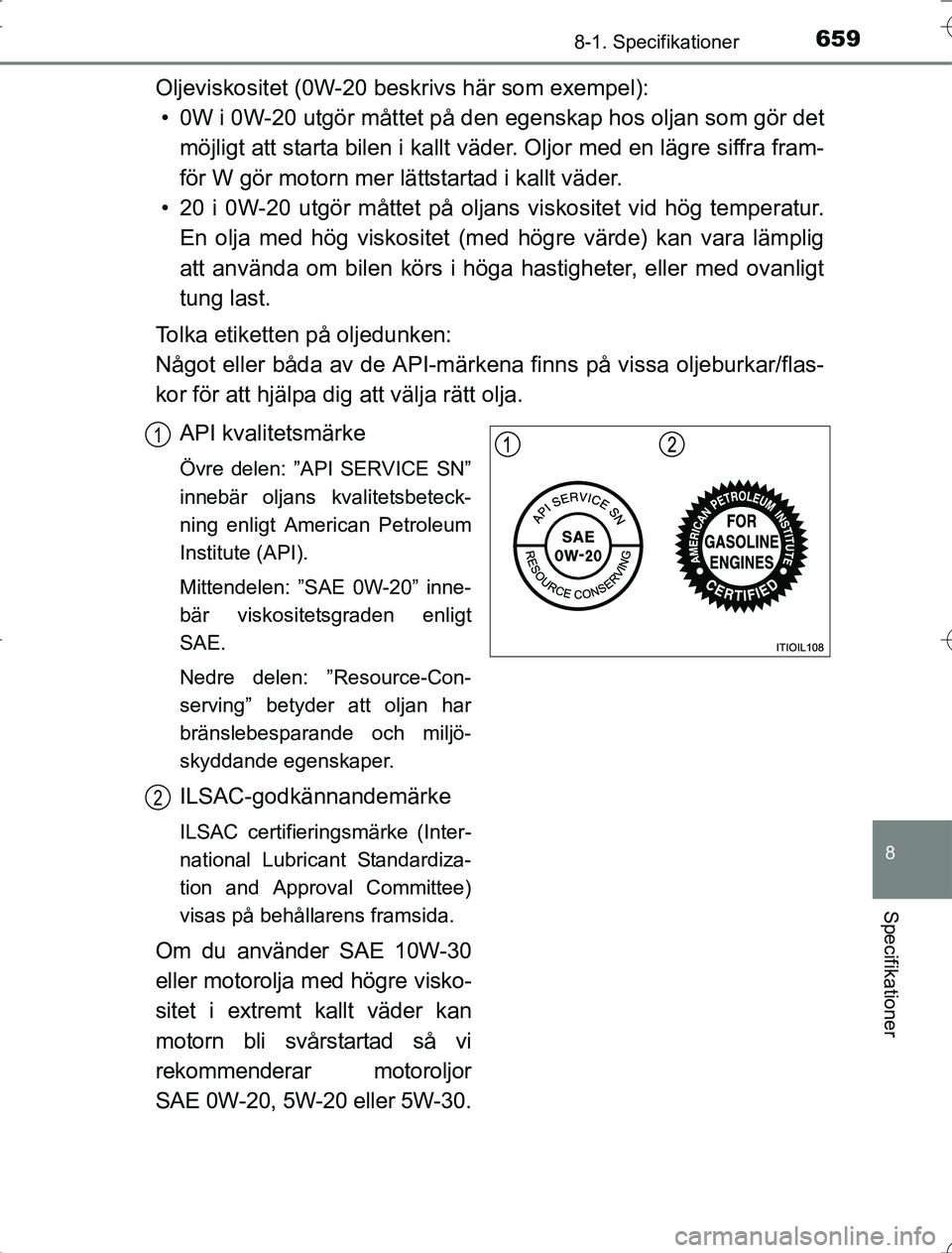

Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något eller båda av de API-märkena finns på vissa oljeburkar/flas-
kor för att hjälpa dig att välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitetsbeteck-
ning enligt American Petroleum
Institute (API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt
SAE.
Nedre delen: ”Resource-Con-
serving” betyder att oljan har
bränslebesparande och miljö-
skyddande egenskaper.
ILSAC-godkännandemärke
ILSAC certifieringsmärke (Inter-
national Lubricant Standardiza-
tion and Approval Committee)
visas på behållarens framsida.
Om du använder SAE 10W-30
eller motorolja med högre visko-
sitet i extremt kallt väder kan
motorn bli svårstartad så vi
rekommenderar motoroljor
SAE 0W-20, 5W-20 eller 5W-30.
1
2
RAV4_OM_OM42A21SE_(SE).book Page 659 Wednesday, January 21, 2015 6:56 PM

6608-1. Specifikationer
OM42A21
Dieselmotor
*1: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
n
Val av motorolja
2,2-liters dieselmotor utan DPF-system*2
*2: Modellerna ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW och ALA49L-ANFGYW
*3
*3: Modellkoden visas på tillverkarens typskylt. ( Sid. 651)
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet: ACEA B1, API CF-4 eller CF
Oljevolym
(Tömning och påfyllning –
referens
*1)
Med filter
Utan filter5,9 liter
5,5 liter
