2Instrumentgrupp
OM42A212. Instrumentgrupp
Varnings- och indikeringslampor .............. 82
Instrument och mätare ......... 88
Informationsdisplay .............. 89
Information om bränsleförbrukning ............. 98
RAV4_OM_OM42A21SE_(SE).book Page 81 Wednesday, January 21, 2015 6:56 PM

822. Instrumentgrupp
OM42A21
Var nings- och indikeringslampor
uInstrumentgrupp
uMittpanel
Varnings- och indikeringslamporna i instrumentgruppen och på
mittpanelen håller föraren informer ad om status hos bilens olika
system.
Som förklaring visar bilden nedan samtliga varnings- och indi-
keringslampor som tänds.
RAV4_OM_OM42A21SE_(SE).book Page 82 Wednesday, January 21, 2015 6:56 PM

832. Instrumentgrupp
2
Instrumentgrupp
OM42A21
uYtterbackspeglar (modeller med monitor för ”döda vinkeln” – BSM)
Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.
Varningslampor
*1Huvudvarningslampa
( Sid. 574)*1, 2
(i förekommande fall)
Stop & Start-system
avstängt,
indikeringslampa
(Sid. 567)
*1Bromssystem,
varningslampa
(Sid. 565)*1Slirindikeringslampa
(Sid. 567)
*1Laddningssystem,
varningslampa
(Sid. 566)Öppen dörr,
varningslampa
(Sid. 568)
*1Funktionsstörning,
indikeringslampa
(Sid. 566)Säkerhetsbälte,
påminnelselampa
(Sid. 568)
*1Krockkuddesystem,
varningslampa
(Sid. 566)Låg bränslenivå,
varningslampa
(Sid. 568)
*1ABS, varningslampa
(Sid. 566)*1
(röd)
Hög kylvätske temperatur,
varningslampa
(
Sid. 568)
*1Elektrisk
servostyrning,
varningslampa
( Sid. 567)*1
(i förekommande fall)
Automatisk strålkastar-
inställning,
varningslampa
(Sid. 567)
RAV4_OM_OM42A21SE_(SE).book Page 83 Wednesday, January 21, 2015 6:56 PM

842. Instrumentgrupp
OM42A21
*1: Dessa lampor tänds när startkontakten vrids till läge ”ON” (modeller utanelektroniskt lås- och startsystem) eller trycks till tändningsläge (modeller
med elektroniskt lås- och startsystem) för att visa att systemkontroll utförs.
De slocknar när motorn har startats, eller efter några sekunder. En funk-
tionsstörning kan föreligga i ett system om lamporna inte tänds, eller inte
slocknar. Låt en auktoriserad Toyota-återförsäljare eller -verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
bilen.
*2: Lampan blinkar för att indikera en funktionsstörning.
*3: lampan tänds för att indikera att Toyotas parkeringssensor är smutsig eller
isbelagd.
Indikeringslamporna håller föraren informerad om statusen i bilens
olika system.
*2, 3
(i förekom-
mande fall)
Toyotas
parkeringssensor,
indikeringslampa
( Sid. 567, 570)Säkerhetsbälte i
baksätet,
påminnelselampor
(Sid. 568)
*1
(i förekom-
mande fall)
Lågt lufttryck i däck,
varningslampa
( Sid. 569)
Indikeringslampor
Körriktningsvisare
(Sid. 231)
(i förekom-
mande fall)
Dimljus fram,
indikeringslampa
( Sid. 251)
Helljus,
indikeringslampa
( Sid. 239) Dimljus bak,
indikeringslampa
(
Sid. 251)
(i förekom-
mande fall)
Automatiskt helljus,
indikeringslampa
( Sid. 244)
(i förekom-
mande fall)
Farthållare,
indikeringslampa
( Sid. 266)
RAV4_OM_OM42A21SE_(SE).book Page 84 Wednesday, January 21, 2015 6:56 PM

852. Instrumentgrupp
2
Instrumentgrupp
OM42A21
(i förekommande fall)
Farthållare ”SET”,
indikeringslampa
(Sid. 266)*1
(i förekommande fall)
Eco-körning,
indikeringslampa
(Sid. 168)
*1, 2Slirindikeringslampa
(Sid. 294)*1
(i förekommande fall)
Stop & Start-system
(Sid. 285)
*1VSC OFF,
indikeringslampa
(Sid. 294)*1
(i förekommande fall)
Stop & Start-system
avstängt,
indikeringslampa
(Sid. 286)
(blå)
Låg
kylarvätsketemperatur,
indikeringslampa*1
(i förekommande fall)
Låst fyrhjulsdrift,
indikeringslampa
(Sid. 284)
(i förekommande fall)
Förvärmning av motorn,
indikeringslampa
(Sid. 191, 195)*1
(i förekommande fall)
”AUTO LSD”,
indikeringslampa
(Sid. 294)
*1
(i förekommande fall)
Hjälpsystem vid
utförskörning,
indikeringslampa
(Sid. 300)
(i förekommande fall)
Toyotas
parkeringssensor,
indikeringslampa
(Sid. 278)
Stöldskyddssystem,
indikeringslampa
( Sid. 72, 75)
(i förekommande fall)
LDA (avåkningsvarning),
indikeringslampa
(Sid. 270)
(i förekommande fall)
”SPORT”,
indikeringslampa
(Sid. 205)*3
(i förekommande fall)
Monitor för döda vinkeln
(BSM), indikeringslampa
(Sid. 303)
(i förekommande fall)
”ECO MODE”,
indikeringslampa
(Sid. 205)*1”PASSENGER
AIR BAG”-indikering
(Sid. 51)
*1
(i förekommande fall)
Växling,
indikeringslampa
(Sid. 215, 228)
RAV4_OM_OM42A21SE_(SE).book Page 85 Wednesday, January 21, 2015 6:56 PM

862. Instrumentgrupp
OM42A21

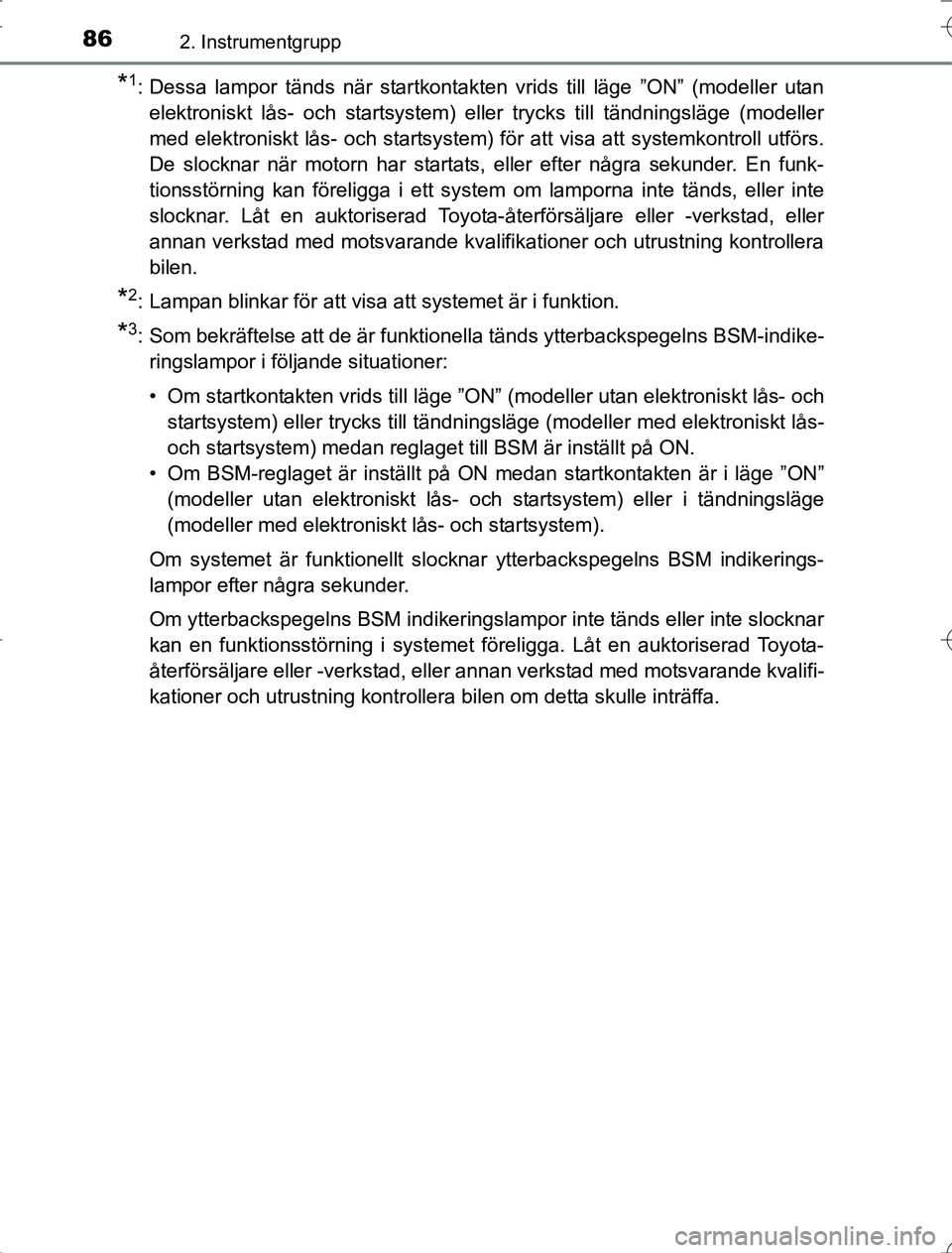

*1: Dessa lampor tänds när startkontakten vrids till läge ”ON” (modeller utanelektroniskt lås- och startsystem) eller trycks till tändningsläge (modeller
med elektroniskt lås- och startsystem) för att visa att systemkontroll utförs.
De slocknar när motorn har startats, eller efter några sekunder. En funk-
tionsstörning kan föreligga i ett system om lamporna inte tänds, eller inte
slocknar. Låt en auktoriserad Toyota-återförsäljare eller -verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Som bekräftelse att de är funktionella tänds ytterbackspegelns BSM-indike-ringslampor i följande situationer:
• Om startkontakten vrids till läge ”ON” (modeller utan elektroniskt lås- och
startsystem) eller trycks till tändningsläge (modeller med elektroniskt lås-
och startsystem) medan reglaget till BSM är inställt på ON.
• Om BSM-reglaget är inställt på ON medan startkontakten är i läge ”ON”
(modeller utan elektroniskt lås- och startsystem) eller i tändningsläge
(modeller med elektroniskt lås- och startsystem).
Om systemet är funktionellt slocknar ytterbackspegelns BSM indikerings-
lampor efter några sekunder.
Om ytterbackspegelns BSM indikeringslampor inte tänds eller inte slocknar
kan en funktionsstörning i systemet föreligga. Låt en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen om detta skulle inträffa.
RAV4_OM_OM42A21SE_(SE).book Page 86 Wednesday, January 21, 2015 6:56 PM

872. Instrumentgrupp
2
Instrumentgrupp
OM42A21

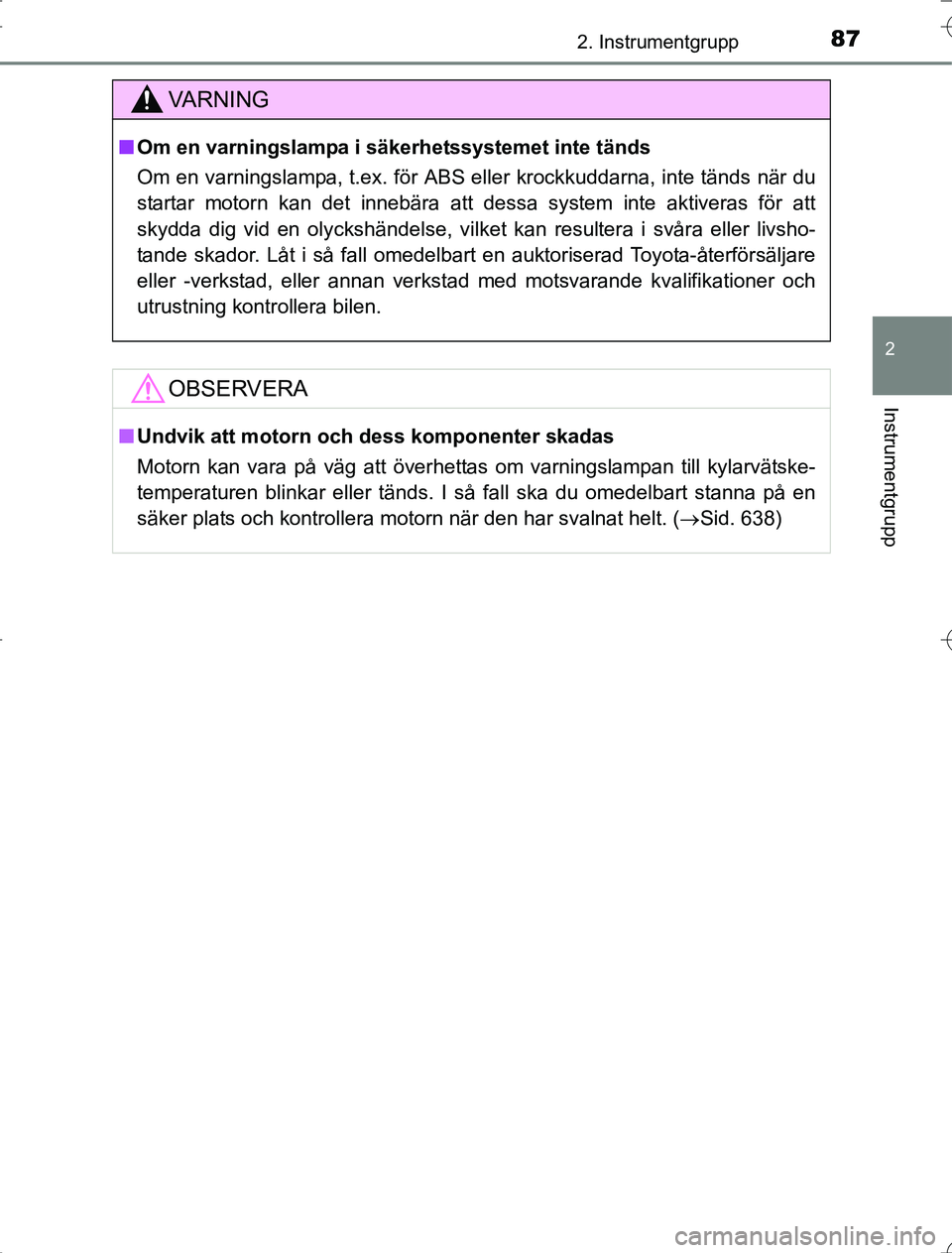

VA R N I N G
nOm en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar motorn kan det innebära att dessa system inte aktiveras för att
skydda dig vid en olyckshändelse, vilket kan resultera i svåra eller livsho-
tande skador. Låt i så fall omedelbart en auktoriserad Toyota-återförsäljare
eller -verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Motorn kan vara på väg att överhettas om varningslampan till kylarvätske-
temperaturen blinkar eller tänds. I så fall ska du omedelbart stanna på en
säker plats och kontrollera motorn när den har svalnat helt. ( Sid. 638)
RAV4_OM_OM42A21SE_(SE).book Page 87 Wednesday, January 21, 2015 6:56 PM

882. Instrumentgrupp
OM42A21
Instrument och mätare
Enheterna som används på hastighetsmätaren kan variera beroende på
marknad.
Varvräknare
Visar motorns varvtal i varv per minut
Hastighetsmätare
Visar bilens hastighet
Bränslemätare
Visar bränslemängden i tanken
Växelläge och växelområde (modeller med automatväxellåda eller
Multidrive)
Visar det valda växelläget eller valt växelområde (Sid. 203, 210, 219)
Informationsdisplay
Ger föraren en mängd olika körrelaterade uppgifter ( Sid. 89)
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Se till att varvräknarens indikeringsnål inte går in i det röda området, vilket
indikerar att motorn ligger på maximalt varvtal.
1
2
3
4
5
RAV4_OM_OM42A21SE_(SE).book Page 88 Wednesday, January 21, 2015 6:56 PM

89
2
2. Instrumentgrupp
Instrumentgrupp
OM42A21
Infor mationsdisplay
Informationsdisplayen förser föraren med körrelaterade data, inklu-
sive den aktuella utetemperaturen.
l
Eco-körning, indikeringslampa (i
förekommande fall) (
Sid. 168)
lUtetermometer ( Sid. 91)
l Temperaturmätare för kylarvät-
ska
Visar motorns kylarvätsketempera-
tur.
lVägmätare och trippmätare
( Sid. 90)
l Färdinformation ( Sid. 91)
Visar aktionsradien, bränsleför-
brukningen och annan färdrelate-
rad information
lBelysning av instrumentpane-
len ( Sid. 90)
l Visning av LDA (Avåkningsvar-
ning) (i förekommande fall)
( Sid. 272)
Visas automatiskt när systemet är i
bruk. Displayen kan ändras med
en tryckning på knappen ”DISP”.
(Sid. 90)
l Varningsmeddelanden
( Sid. 574)
Visas automatiskt om en störning
uppstår i något av bilens system.
Displayen kan ändras med en
tryckning på knappen ”DISP”.
(Sid. 90)
Displayens innehåll
RAV4_OM_OM42A21SE_(SE).book Page 89 Wednesday, January 21, 2015 6:56 PM

902. Instrumentgrupp
OM42A21n
Byta display
Funktionerna som visas kan
ändras med en tryckning på
knappen för displayändring av
vägmätare/trippmätare.
nVägmätare
nTrippmätare ”A” och ”B”
nBelysning av instrumentpanelen
Vägmätare och trippmätare
Visar bilens totala körsträcka.
Visar bilens körsträcka sedan den senaste
nollställningen av mätaren. Trippmätarna ”A”
och ”B” kan användas för att registrera och
visa olika distanser oberoende av varandra.
Tryck ner och håll knappen för displayändring av
vägmätare/trippmätare nedtryckt för att nollställa
trippmätaren som visas.
Visar kontrollen av instrumentbelysningen.
Tryck ned och håll knappen nedtryckt i minst 1
sekund för att justera ljusstyrkan på instrument-
belysningen, medan bakljusen är tända.
