TOYOTA RAV4 2014 Bruksanvisningar (in Swedish)

912. Instrumentgrupp
2
Instrumentgrupp
OM42A21n
Byta display
Funktioner som visas kan änd-
ras med en tryckning på knap-
pen ”DISP”.
nUtvändig temperatur
nAktuell bränsleförbrukning
nGenomsnittlig bränsleförbrukning
Färdinformation
Visning av utetemperaturen.
Temperaturer kan visas från –40
C till 50 °C
Visar den aktuella bränsleförbrukningen.
Visar genomsnittlig bränsleförbrukning sedan
den senaste nollställningen.
• Nollställ funktionen genom att trycka på knap-
pen ”DISP” i minst 1 sekund när displayen visar
genomsnittlig bränsleförbrukning.
• Använd den visade genomsnittliga bränsleför- brukningen som referens.
RAV4_OM_OM42A21SE_(SE).book Page 91 Wednesday, January 21, 2015 6:56 PM

922. Instrumentgrupp
OM42A21n
Aktionsradie
nMedelhastighet
nFörbrukad tid
Visar det uppskattade ungefärliga avståndet
som kan köras på återstående bränsle i tan-
ken.
• Sträckan beräknas utifrån bilens genomsnittliga
bränsleförbrukning. Därför kan den verkliga
körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle upp- dateras eventuellt inte displayen.
Stäng av motorn vid tankning. Displayen upp-
dateras eventuellt inte om bilen tankas utan att
startkontakten har tryckts till avstängt läge.
Visar snitthastigheten sedan motorn senast
startades.
Visar förbrukad tid sedan motorn senast star-
tades.
RAV4_OM_OM42A21SE_(SE).book Page 92 Wednesday, January 21, 2015 6:56 PM

932. Instrumentgrupp
2
Instrumentgrupp
OM42A21n
Stop & Start-system, driftstid (i förekommande fall)
nStop & Start-system, total driftstid (i förekommande fall)
Modeller utan elektroniskt lås- och startsys-
tem.
Visar den totala tomgångstiden från det att
startkontakten startade mo torn till den vreds till
”LOCK” (när motorn stannas av Stop & Start-
systemet).
Modeller med elektroniskt lås- och startsys-
tem
Visar den totala tomgångstiden från det att
startkontakten trycktes till tändningsläge till när
den trycktes till avstängt läge (när motorn
stannas av Stop & Start-systemet).
Visar den totala tiden som motorn varit
avstängd i Stop & Start-systemet sedan den
senaste nollställningen av systemet.
Tryck på knappen och håll den nedtryckt.
RAV4_OM_OM42A21SE_(SE).book Page 93 Wednesday, January 21, 2015 6:56 PM

942. Instrumentgrupp
OM42A21
När bilen står stilla ska knappen
”DISP” hållas intryckt tills skär-
men ”SETTINGS” visas.
Håll knappen ”DISP” intryckt
tills skärmen ändras.
Håll knappen ”DISP” intryckt
efter att ha valt funktionen som
ska ställas in genom att trycka
på knappen ”DISP”.
Ändra displayinställningar
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 94 Wednesday, January 21, 2015 6:56 PM

952. Instrumentgrupp
2
Instrumentgrupp
OM42A21
Håll knappen ”DISP” intryckt
efter att ha valt önskad inställ-
ning genom att trycka på knap-
pen ”DISP”.
Displayen återgår till steg .
Håll knappen ”DISP” intryckt
efter att ha valt ”BACK” genom
att trycka på knappen ”DISP”.
Displayen återgår till steg .
(Displayen går automatiskt tillbaka inom några sekunder utan före-
gående steg .)
4
3
5
1
1
5
RAV4_OM_OM42A21SE_(SE).book Page 95 Wednesday, January 21, 2015 6:56 PM

962. Instrumentgrupp
OM42A21
nVid bortkoppling eller inkoppling av batteriet
Följande information nollställs:
lTrippmätare ”A” och ”B”
l Genomsnittlig bränsleförbrukning
l Aktionsradie
l Förbrukad tid
l Medelhastighet
l Stop & Startsystem, total driftstid
n Utetemperatur, display
I följande situationer visas inte alltid korrekt utetemperatur, eller visningen
kan ta längre tid än normalt att uppdateras.
lNär bilen har stannat, eller vid körning i låg hastighet (högst cirka 20 km/tim)
l Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage eller
tunnel etc.)
n När ”--- C” visas
Funktionsstörning kan ha uppstått i systemet. Kör bilen till en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
n Ställa in automatisk avstängning av display
I följande situationer stängs inställningsskärmen på vilken inställningarna kan
ändras med knappen ”DISP” automatiskt av.
lOm ett varningsmeddelande visas medan inställningsskärmen visas
l Om bilen börjar röra sig medan inställningsskärmen visas
n LCD-skärm
Små prickar eller ljusfläckar kan synas på skärmen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.
n Specialinställningar
Inställningar kan ändras.
(Funktioner som kan specialinställas: Sid. 676)
RAV4_OM_OM42A21SE_(SE).book Page 96 Wednesday, January 21, 2015 6:56 PM

972. Instrumentgrupp
2
Instrumentgrupp
OM42A21

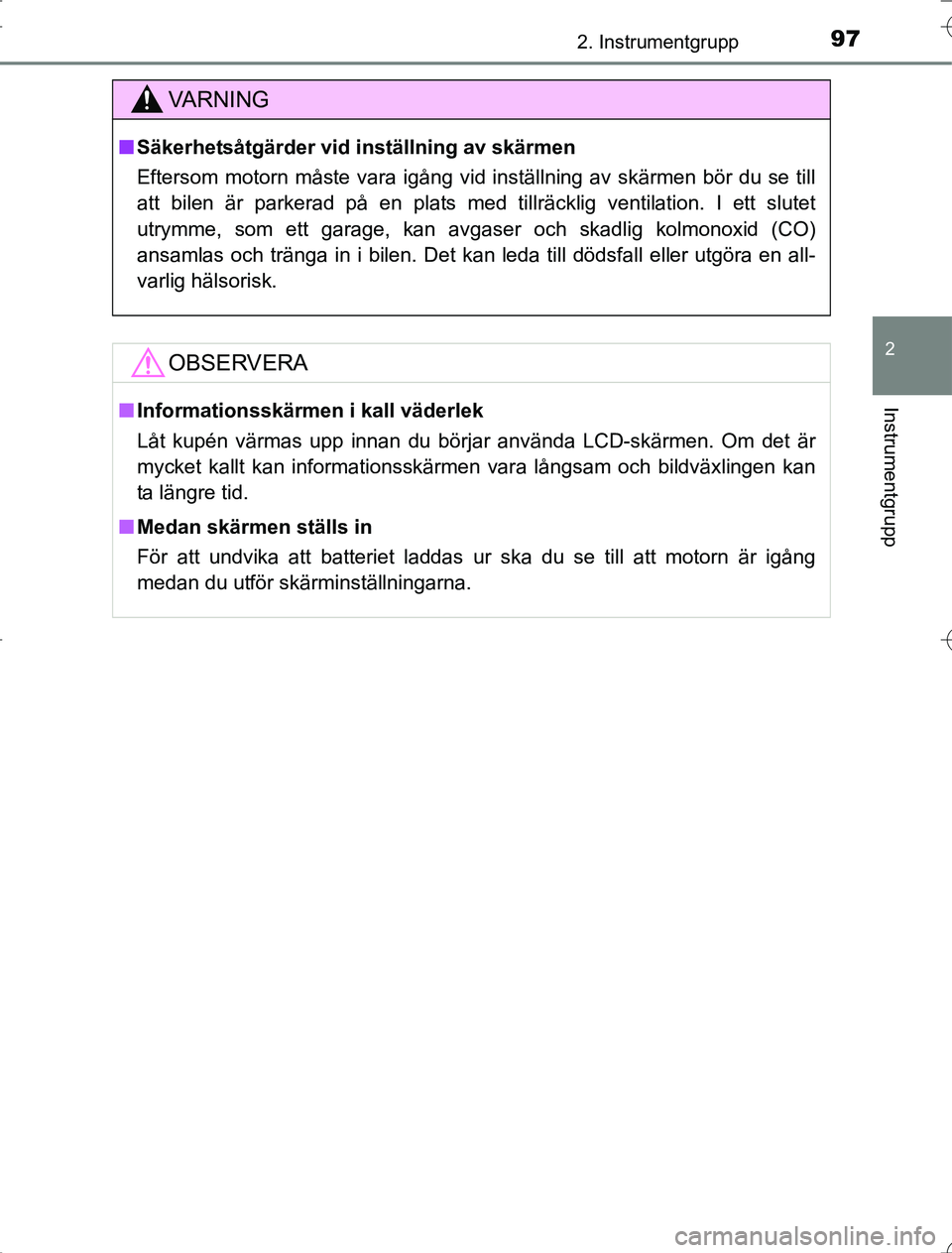

VA R N I N G
nSäkerhetsåtgärder vid inställning av skärmen
Eftersom motorn måste vara igång vid inställning av skärmen bö\
r du se till
att bilen är parkerad på en plats med tillräcklig ventilation. I ett slutet
utrymme, som ett garage, kan avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan leda till dödsfall eller utgöra en all-
varlig hälsorisk.
OBSERVERA
nInformationsskärmen i kall väderlek
Låt kupén värmas upp innan du börjar använda LCD-skärmen. Om det är
mycket kallt kan informationsskärmen vara långsam och bildväxlingen kan
ta längre tid.
n Medan skärmen ställs in
För att undvika att batteriet laddas ur ska du se till att motorn är igång
medan du utför skärminställningarna.
RAV4_OM_OM42A21SE_(SE).book Page 97 Wednesday, January 21, 2015 6:56 PM

982. Instrumentgrupp
OM42A21
Infor mation om bränsleförbrukning
Tryck på knappen ”CAR” och välj sedan ”Trippinformation” eller ”Tidi-
gare historik” på skärmen.
nReseinformation
Om inte skärmen ”Trippinformation” visas, trycker du på ”Trippinfor-
mation”.Genomsnittlig hastighet
Avstånd till tom tank
Tidigare bränsleförbrukning
per minut
Aktuell bränsleförbrukning
Nollställa reseinformations-
data
Förfluten tid
Skärmen ”Tidigare historik” visas
Den genomsnittliga bränsleförbrukningen för de senaste 15 minu-
terna delas upp med olika färger i tidigare genomsnitt och genom-
snitt sedan startkontakten senast vreds till läge ”ON” (modeller utan
elektroniskt lås- och startsystem) eller trycktes till tändningsläge
(modeller med elektroniskt lås- och startsystem). Använd den
visade genomsnittliga bränsleförbrukningen som referens.
Bilderna utgör exempel och kan variera något från verkliga omstän-
digheter.
: I förekommande fall
Informationen om bränsleförbr ukning kan visas på skärmen för
navigationssystemet eller multimediasystemet.
Visa skärmen med färdinform ation eller tidigare info
Bränsleförbrukning
1
2
3
4
5
6
7
RAV4_OM_OM42A21SE_(SE).book Page 98 Wednesday, January 21, 2015 6:56 PM

992. Instrumentgrupp
2
Instrumentgrupp
OM42A21n

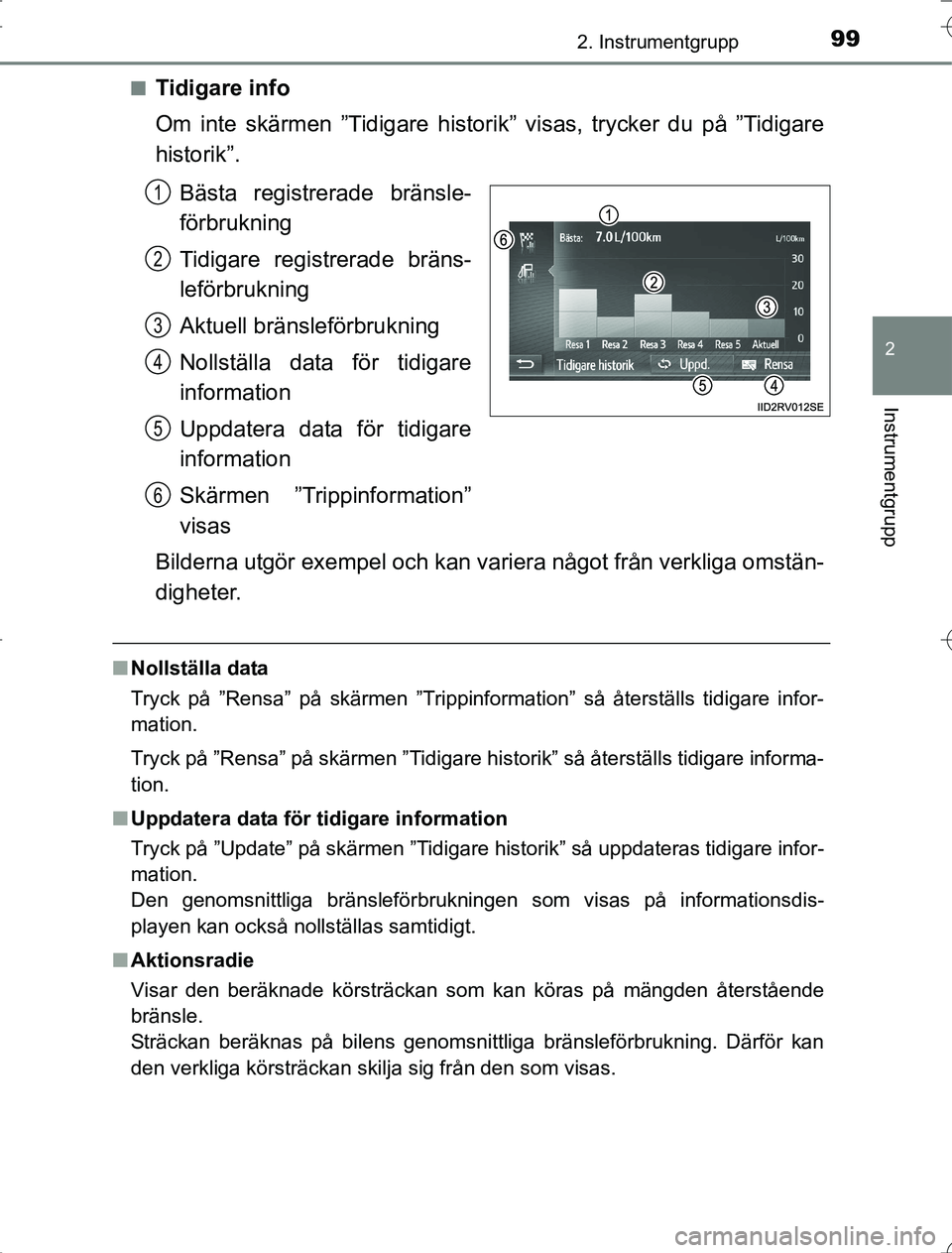

Tidigare info
Om inte skärmen ”Tidigare historik” visas, trycker du på ”Tidigare
historik”.
Bästa registrerade bränsle-
förbrukning
Tidigare registrerade bräns-
leförbrukning
Aktuell bränsleförbrukning
Nollställa data för tidigare
information
Uppdatera data för tidigare
information
Skärmen ”Trippinformation”
visas
Bilderna utgör exempel och kan variera något från verkliga omstän-
digheter.
n Nollställa data
Tryck på ”Rensa” på skärmen ”Trippinformation” så återställs tidigare infor-
mation.
Tryck på ”Rensa” på skärmen ”Tidigare historik” så återställs tidigare informa-
tion.
n Uppdatera data för tidigare information
Tryck på ”Update” på skärmen ”Tidigare historik” så uppdateras tidigare infor-
mation.
Den genomsnittliga bränsleförbrukningen som visas på informationsdis-
playen kan också nollställas samtidigt.
n Aktionsradie
Visar den beräknade körsträckan som kan köras på mängden återstående
bränsle.
Sträckan beräknas på bilens genomsnittliga bränsleförbrukn\
ing. Därför kan
den verkliga körsträckan skilja sig från den som visas.
1
2
3
4
5
6
RAV4_OM_OM42A21SE_(SE).book Page 99 Wednesday, January 21, 2015 6:56 PM

1002. Instrumentgrupp
OM42A21
RAV4_OM_OM42A21SE_(SE).book Page 100 Wednesday, January 21, 2015 6:56 PM
