TOYOTA RAV4 2014 Manuale duso (in Italian)

191
3
3-4. Regolazione del volante e degli specchietti
Funzionamento di ciascun componente
RAV4_OM_OM42A25L_(EL)

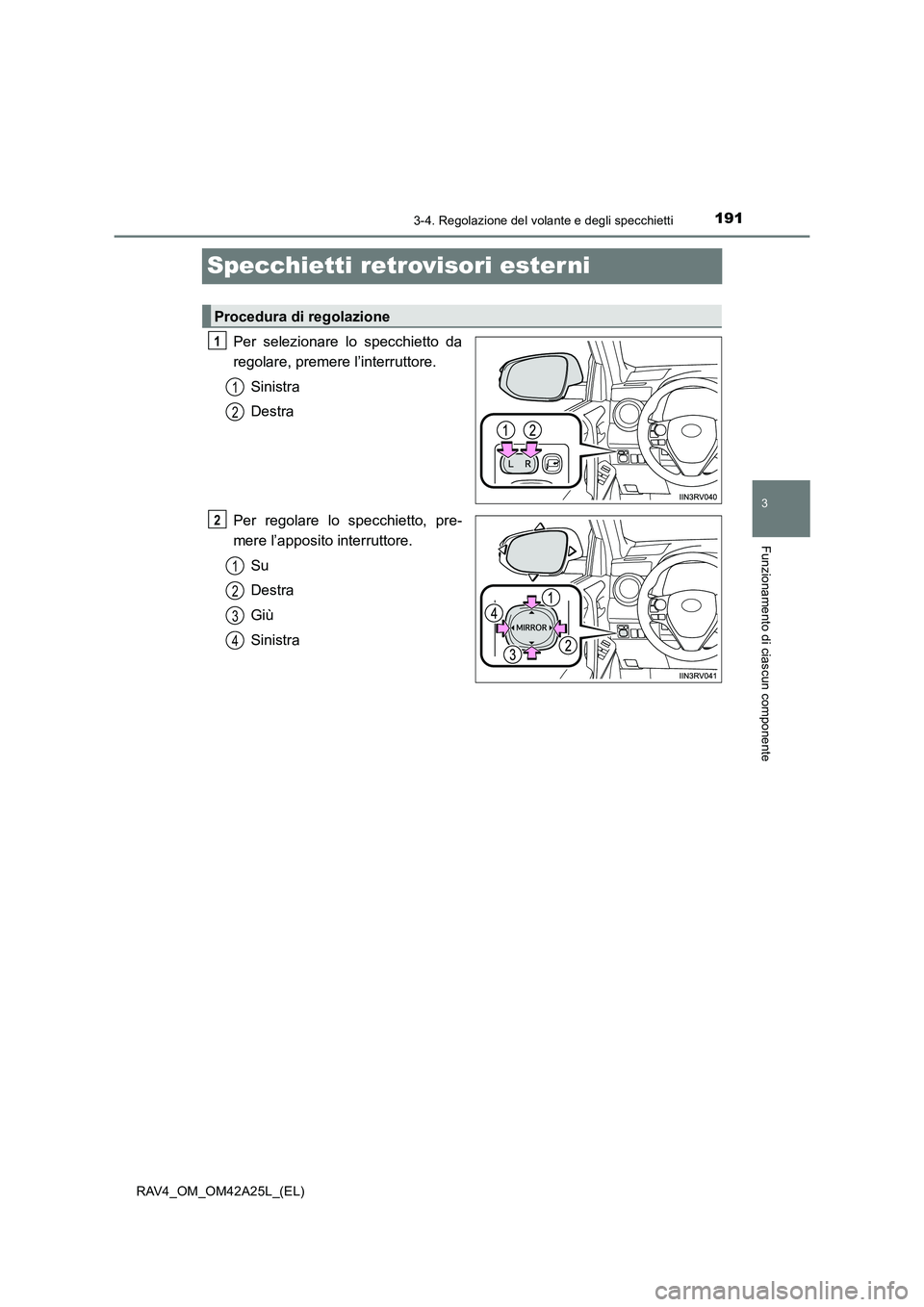

Specchietti retrovisori esterni
Per selezionare lo specchietto da
regolare, premere l’interruttore.Sinistra
Destra
Per regolare lo specchietto, pre-
mere l’apposito interruttore. Su
Destra
Giù
Sinistra
Procedura di regolazione
1
1
2
2
1
2
3
4

1923-4. Regolazione del volante e degli specchietti
RAV4_OM_OM42A25L_(EL)

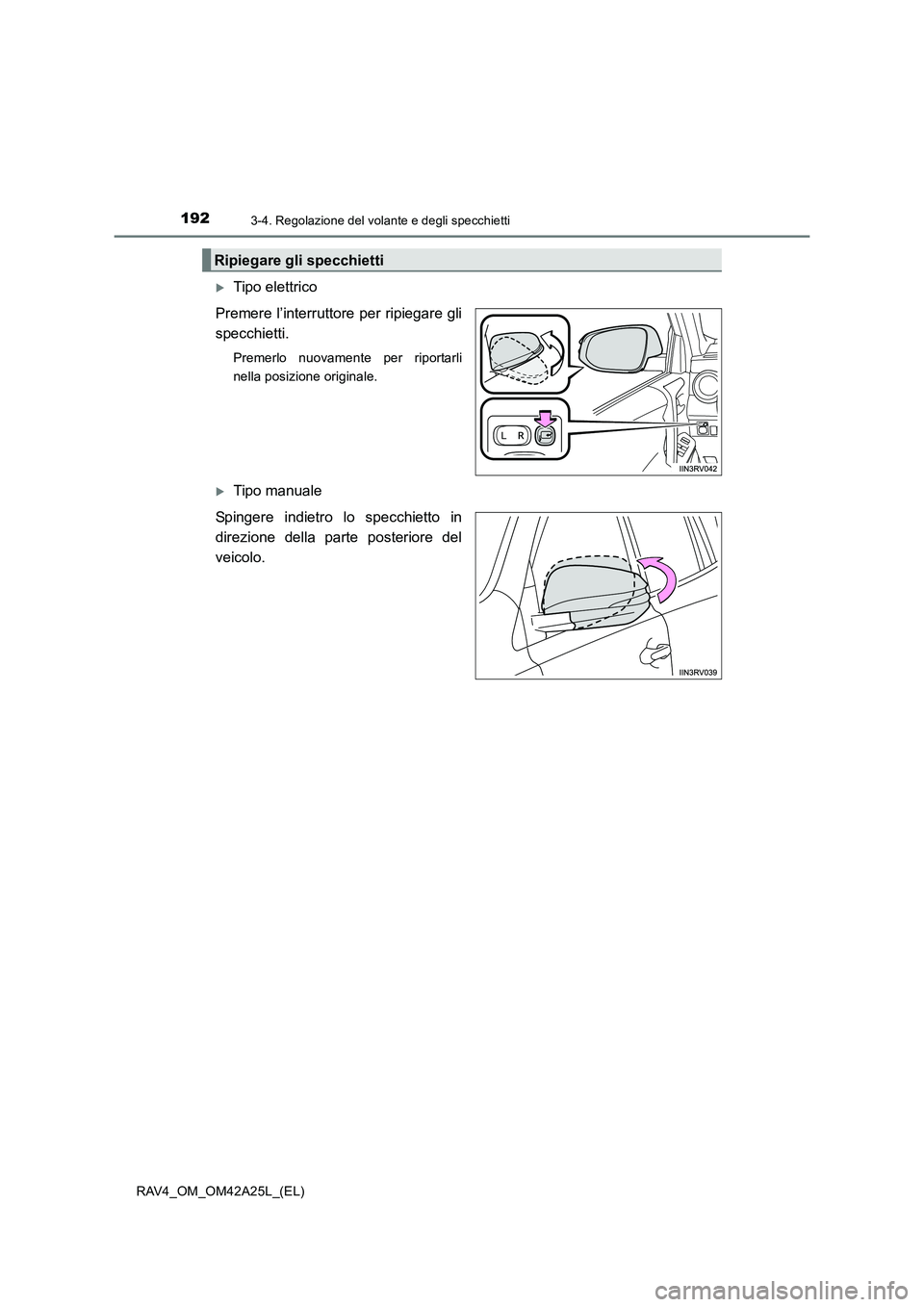

XTipo elettrico
Premere l’interruttore per ripiegare gli
specchietti.
Premerlo nuovamente per riportarli
nella posizione originale.
XTipo manuale
Spingere indietro lo specchietto in
direzione della parte posteriore del
veicolo.
Ripiegare gli specchietti

1933-4. Regolazione del volante e degli specchietti
3
Funzionamento di ciascun componente
RAV4_OM_OM42A25L_(EL)
■L’inclinazione dello specchietto può essere regolata quando
XVeicoli privi di sistema di accesso e avviamento intelligente
L’interruttore motore è in posizione “ACC” o “ON”.
XVeicoli dotati di sistema di accesso e avviamento intelligente
L’interruttore motore si trova in modalità ACCESSORY oppure IGNITION ON.
■ Specchietti retrovisori esterni antipioggia (se in dotazione)
Quando sulla superficie dello specchietto si concentrano gocce d’acqua, ad esempio
in caso di pioggia, l’effetto antipioggia (idrofilo) degli specchietti fa in modo che le
gocce vengano distribuite sotto forma di pellicola per rendere più chiara la vista poste-
riore. Nei seguenti casi, l’effetto antipioggia si riduce temporaneamente, per ritornare
dopo 1 o 2 giorni di esposizione alla luce solare diretta.
●Dopo aver eliminato la sporcizia dagli specchietti
● In caso di appannamento degli specchietti
● Dopo aver proceduto al lavaggio e alla ceratura del veicolo in una stazione di lavag-
gio automatico
● Dopo che il veicolo è stato parcheggiato per lungo tempo in un garage sotterraneo, o
in un luogo non esposto alla luce diretta del sole
■ Quando gli specchietti si appannano (veicoli con sbrinatori specchietti retrovi-
sori esterni)
L’appannamento degli specchietti retrovisori esterni può essere eliminato utilizzando
gli sbrinatori degli specchietti. Se si accende il lunotto termico, si attiva anche gli sbri-
natori degli specchietti retrovisori esterni. →P. 387)

1943-4. Regolazione del volante e degli specchietti
RAV4_OM_OM42A25L_(EL)

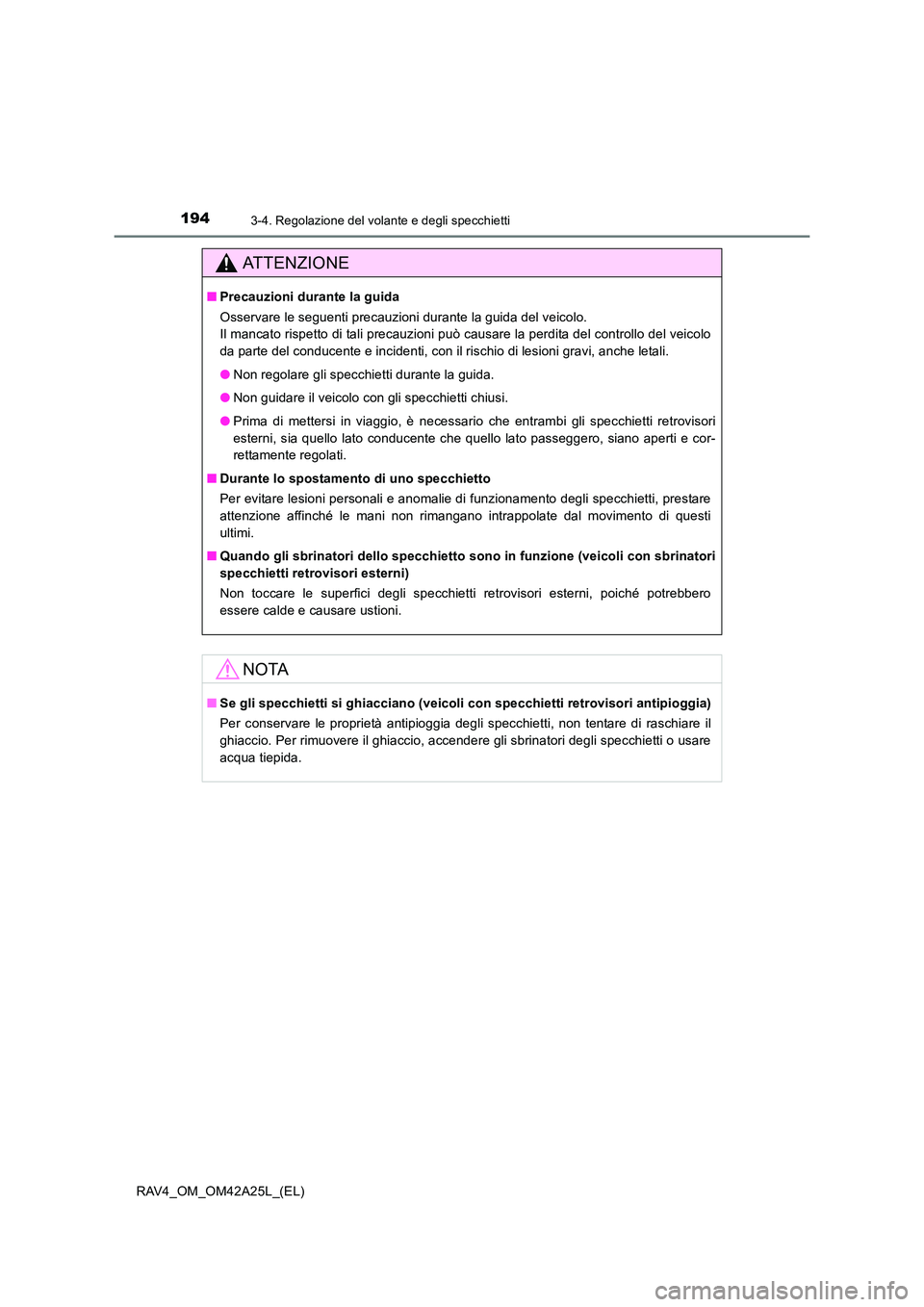

ATTENZIONE
■Precauzioni durante la guida
Osservare le seguenti precauzioni durante la guida del veicolo.
Il mancato rispetto di tali precauzioni può causare la perdita del controllo del veicolo
da parte del conducente e incidenti, con il rischio di lesioni gravi, anche letali.
●Non regolare gli specchietti durante la guida.
● Non guidare il veicolo con gli specchietti chiusi.
● Prima di mettersi in viaggio, è necessario che entrambi gli specchietti retrovisori
esterni, sia quello lato conducente che quello lato passeggero, siano aperti e cor-
rettamente regolati.
■ Durante lo spostamento di uno specchietto
Per evitare lesioni personali e anomalie di funzionamento degli specchietti, prestare
attenzione affinché le mani non rimangano intrappolate dal movimento di questi
ultimi.
■ Quando gli sbrinatori dello specchietto sono in funzione (veicoli con sbrinatori
specchietti retrovisori esterni)
Non toccare le superfici degli specchietti retrovisori esterni, poiché potrebbero
essere calde e causare ustioni.
NOTA
■Se gli specchietti si ghiacciano (veicoli con specchietti retrovisori antipioggia)
Per conservare le proprietà antipioggia degli specchietti, non tentare di raschiare il
ghiaccio. Per rimuovere il ghiaccio, accendere gli sbrinatori degli specchietti o usare
acqua tiepida.

195
3
3-5. Apertura e chiusura dei finestrini e del tetto apribile
Funzionamento di ciascun componente
RAV4_OM_OM42A25L_(EL)

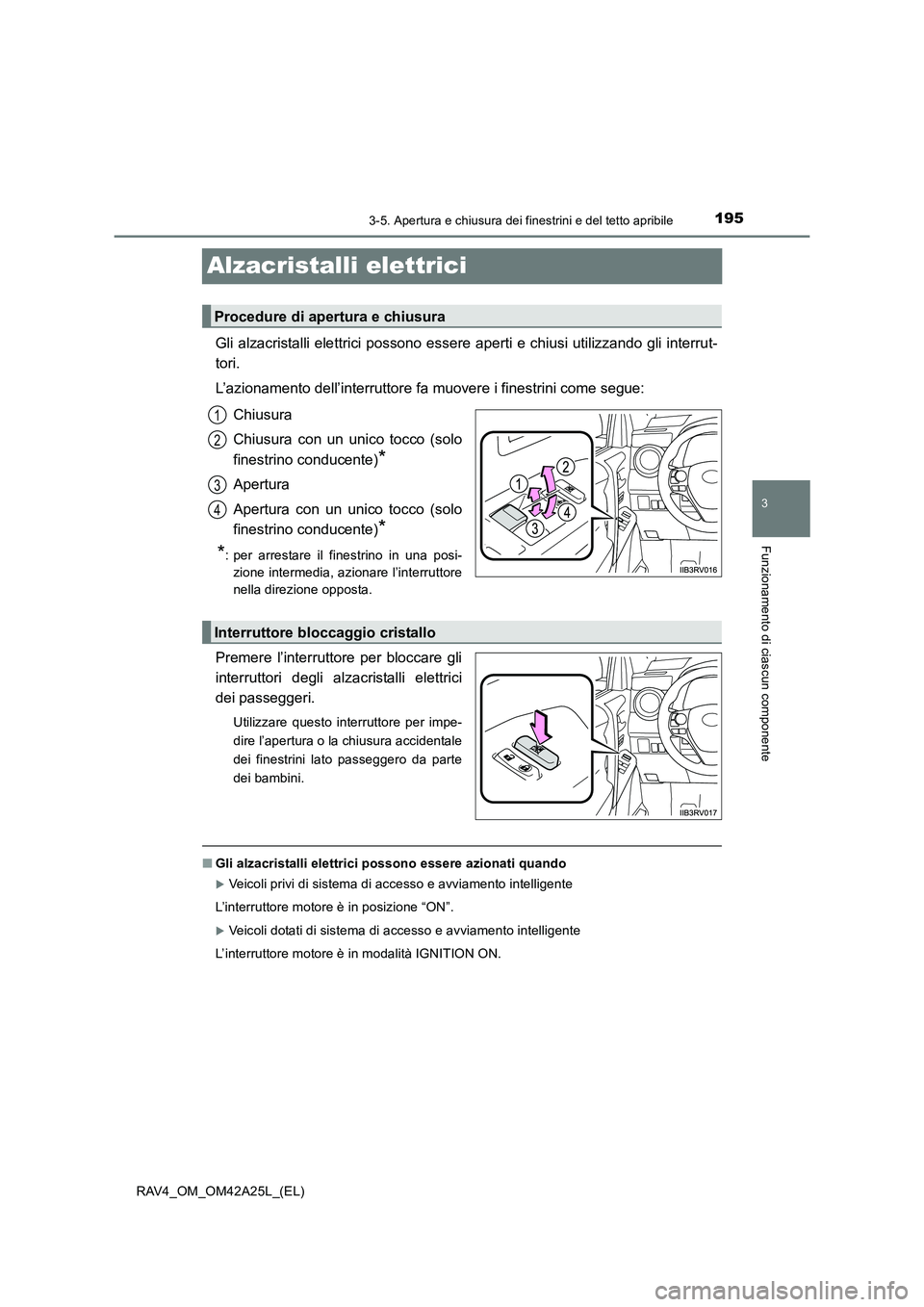

Alzacristalli elettrici
Gli alzacristalli elettrici possono essere aperti e chiusi utilizzando gli interrut-
tori.
L’azionamento dell’interruttore fa muovere i finestrini come segue:Chiusura
Chiusura con un unico tocco (solo
finestrino conducente)
*
Apertura
Apertura con un unico tocco (solo
finestrino conducente)
*
*
: per arrestare il finestrino in una posi-
zione intermedia, azionare l’interruttore
nella direzione opposta.
Premere l’interruttore per bloccare gli
interruttori degli alzacristalli elettrici
dei passeggeri.
Utilizzare questo interruttore per impe-
dire l’apertura o la chiusura accidentale
dei finestrini lato passeggero da parte
dei bambini.
■ Gli alzacristalli elettrici possono essere azionati quando
XVeicoli privi di sistema di accesso e avviamento intelligente
L’interruttore motore è in posizione “ON”.
XVeicoli dotati di sistema di accesso e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
Procedure di apertura e chiusura
1
2
3
4
Interruttore bloccaggio cristallo

1963-5. Apertura e chiusura dei finestrini e del tetto apribile
RAV4_OM_OM42A25L_(EL)■
Azionamento degli alzacristalli elettrici dopo aver spento il motore
XVeicoli privi di sistema di accesso e avviamento intelligente
Gli alzacristalli elettrici possono essere azionati per circa 45 secondi anche dopo che
l’interruttore motore è stato posizionato su “ACC” o “LOCK”. Tuttavia non possono
essere azionati dopo l’apertura di una portiera anteriore.
XVeicoli dotati di sistema di accesso e avviamento intelligente
Gli alzacristalli elettrici possono essere azionati per circa 45 secondi dopo che l’inter-
ruttore motore è stato portato sulla modalità ACCESSORY o è stato spento. Non pos-
sono tuttavia essere azionati dopo l’apertura di una portiera anteriore.
■ Funzione di protezione anti-schiacciamento (finestrino conducente)
La presenza di un corpo estraneo tra il cristallo e il telaio del finestrino comporta l’arre-
sto del movimento del cristallo con conseguente leggera apertura del finestrino.
■ Quando l’alzacristalli elettrico non si chiude normalmente
Se la funzione di protezione anti-schiacciamento funziona in modo anomalo e non si
riesce a chiudere uno dei finestrini, eseguire le seguenti operazioni usando l’interrut-
tore alzacristalli elettrico sulla portiera del conducente.
●Veicoli privi di sistema di accesso e avviamento intelligente: dopo avere arrestato il
veicolo, il finestrino può essere chiuso tenendo l’interruttore alzacristalli elettrico nella
posizione di chiusura con un solo tocco mentre l’interruttore motore viene portato
sulla posizione “ON”.
● Veicoli dotati di sistema di accesso e avviamento intelligente: dopo avere arrestato il
veicolo, il finestrino può essere chiuso tenendo l’interruttore alzacristalli elettrico nella
posizione di chiusura con un solo tocco mentre l’interruttore motore viene portato
sulla modalità IGNITION ON.
● Se, pur avendo eseguito l’operazione sopra illustrata, non è ancora possibile chiu-
dere il finestrino, inizializzare la funzione eseguendo la procedura seguente.
Tenere premuto l’interruttore alzacristalli elettrici. Continuare a tenere premuto
l’interruttore per più di 1 secondo dopo l’apertura completa del finestrino.
Tenere l’interruttore alzacristalli elettrici nella posizione di chiusura rapida. Conti-
nuare a tenere premuto l’interruttore per più di 1 secondo dopo la chiusura com-
pleta del finestrino.
Se si rilascia l’interruttore mentre il finestrino è in movimento, iniziare nuovamente dal
primo punto.
Se il finestrino continua a chiudersi per poi riaprirsi leggermente anche dopo aver ese-
guito correttamente la procedura sopra citata, fare controllare il veicolo da un conces-
sionario o da un’officina autorizzata Toyota, o da un altro professionista debitamente
qualificato ed attrezzato.
1
2

1973-5. Apertura e chiusura dei finestrini e del tetto apribile
3
Funzionamento di ciascun componente
RAV4_OM_OM42A25L_(EL)
ATTENZIONE
Osservare le seguenti precauzioni.
Il mancato rispetto di tali precauzioni può essere causa di lesioni gravi, anche letali.
■Chiusura dei finestrini
●Il conducente è responsabile dell’azionamento degli alzacristalli elettrici, anche di
quelli dei passeggeri. Per evitare l’azionamento involontario, in particolare da parte
di un bambino, non consentire l’utilizzo degli alzacristalli elettrici ai bambini. È
infatti possibile che parti del corpo di un bambino o di altri passeggeri rimangano
intrappolate durante il movimento degli alzacristalli elettrici. Inoltre, se ci sono bam-
bini a bordo, è consigliabile utilizzare l’interruttore bloccaggio cristallo. ( →P. 195)
● Verificare che tutti i passeggeri non abbiano parti del corpo in posizione tale da
interferire con l’azionamento dei finestrini.
● Quando si esce dal veicolo, spegnere l’interruttore motore, prendere la chiave e
portare i bambini con sé. L’azionamento potrebbe avvenire involontariamente, per
scherzo, ecc., il che potrebbe causare incidenti.
■ Funzione di protezione anti-schiacciamento (finestrino conducente)
●Non usare mai alcuna parte del corpo per attivare intenzionalmente la funzione di
protezione anti-schiacciamento.
● La funzione di protezione anti-schiacciamento potrebbe non funzionare se viene
interposto un oggetto poco prima della completa chiusura del finestrino.

1983-5. Apertura e chiusura dei finestrini e del tetto apribile
RAV4_OM_OM42A25L_(EL)

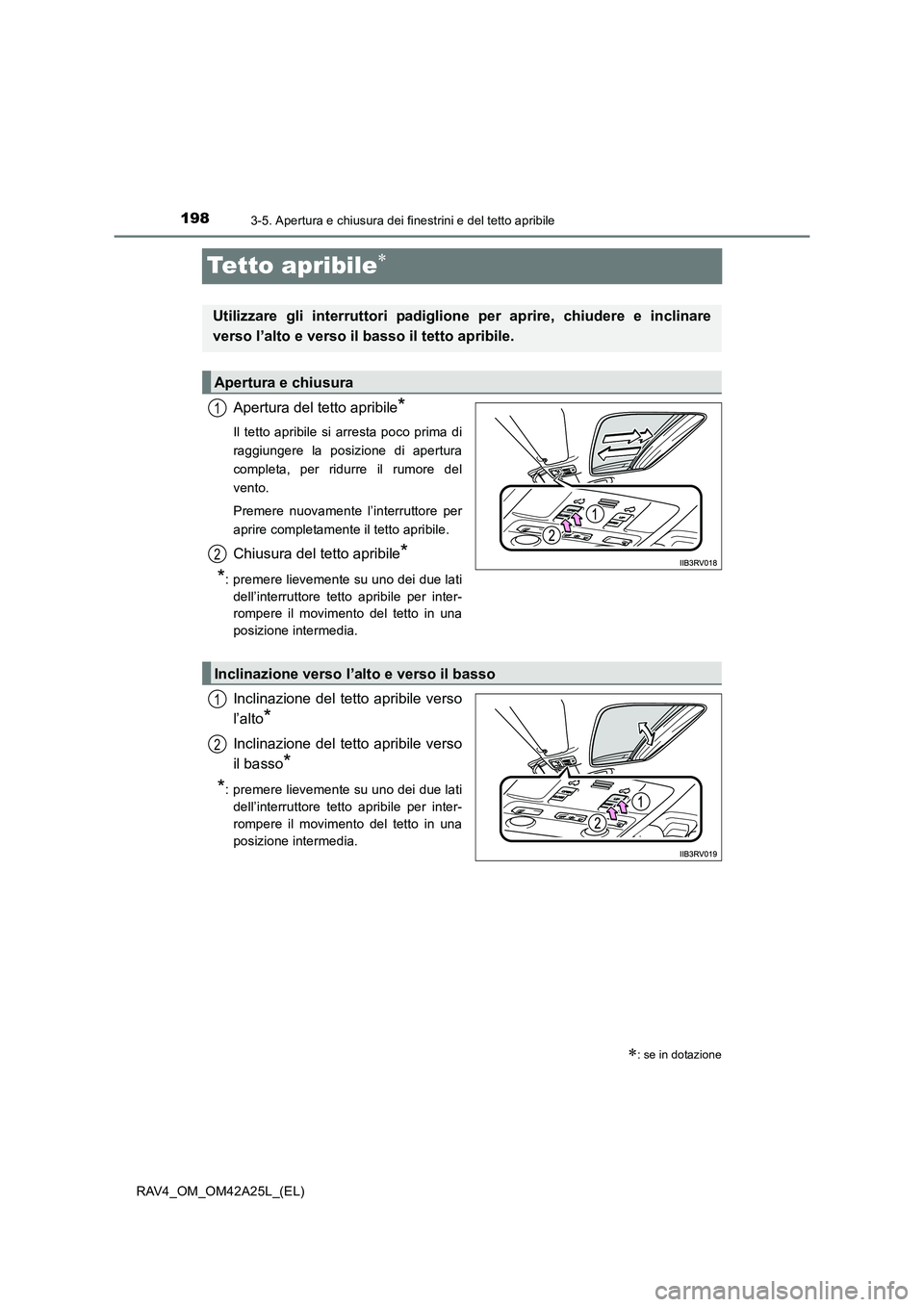

Tetto apribile∗
Apertura del tetto apribile*
Il tetto apribile si arresta poco prima di
raggiungere la posizione di apertura
completa, per ridurre il rumore del
vento.
Premere nuovamente l’interruttore per
aprire completamente il tetto apribile.
Chiusura del tetto apribile*
*
: premere lievemente su uno dei due lati
dell’interruttore tetto apribile per inter-
rompere il movimento del tetto in una
posizione intermedia.
Inclinazione del tetto apribile verso
l’alto
*
Inclinazione del tetto apribile verso
il basso
*
*
: premere lievemente su uno dei due lati
dell’interruttore tetto apribile per inter-
rompere il movimento del tetto in una
posizione intermedia.
∗: se in dotazione
Utilizzare gli interruttori padiglione per aprire, chiudere e inclinare
verso l’alto e verso il basso il tetto apribile.
Apertura e chiusura
1
2
Inclinazione verso l’alto e verso il basso
1
2

1993-5. Apertura e chiusura dei finestrini e del tetto apribile
3
Funzionamento di ciascun componente
RAV4_OM_OM42A25L_(EL)
■Il tetto apribile può essere azionato quando
XVeicoli privi di sistema di accesso e avviamento intelligente
L’interruttore motore è in posizione “ON”.
XVeicoli dotati di sistema di accesso e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
■ Azionamento del tetto apribile dopo aver spento il motore
XVeicoli privi di sistema di accesso e avviamento intelligente
Il tetto apribile può essere azionato per circa 45 secondi dopo che l’interruttore motore
è stato posizionato su “ACC” o “LOCK”. Tuttavia, non può essere azionato una volta
aperta una portiera anteriore.
XVeicoli dotati di sistema di accesso e avviamento intelligente
Il tetto apribile può essere azionato per circa 45 secondi dopo che l’interruttore motore
è stato portato sulla modalità ACCESSORY o è stato spento. Non può tuttavia essere
azionato dopo l’apertura di una portiera anteriore.
■ Funzione di protezione anti-schiacciamento
La presenza di un corpo estraneo tra il tetto apribile e il telaio durante la chiusura o
l’inclinazione verso il basso del tetto apribile comporta l’arresto del movimento del tetto
con conseguente apertura dello stesso.
■ Per ridurre il rumore del vento sul tetto apribile
Quando il tetto apribile si apre automaticamente, si arresta leggermente prima di rag-
giungere la posizione di completa apertura. La guida con il tetto apribile in questa posi-
zione consente di ridurre il rumore del vento.
■ Tendina parasole
La tendina parasole può essere aperta e chiusa manualmente. Tuttavia, la tendina
parasole si apre automaticamente quando viene aperto il tetto apribile.
■ Apertura ridotta del tetto apribile
Premere e rilasciare velocemente l’interruttore.

2003-5. Apertura e chiusura dei finestrini e del tetto apribile
RAV4_OM_OM42A25L_(EL)■
Funzione di promemoria dell’apertura del tetto apribile
XVeicoli privi di sistema di accesso e avviamento intelligente
Viene attivato un cicalino e sul display multi-informazioni viene visualizzato un mes-
saggio quando l’interruttore motore viene posizionato su “LOCK” e la portiera del con-
ducente viene aperta con il tetto apribile aperto.
XVeicoli dotati di sistema di accesso e avviamento intelligente
Viene attivato un cicalino e sul display multi-informazioni viene visualizzato un mes-
saggio quando l’interruttore motore viene spento e la portiera del conducente viene
aperta con il tetto apribile aperto.
■ Quando la batteria viene scollegata e il tetto apribile non si chiude normalmente
Per garantire il corretto funzionamento,il tetto apribile deve essere inizializzato.
Posizionare l’interruttore motore su “ON” (veicoli privi di sistema di accesso e avvia-
mento intelligente) o portarlo in modalità IGNITION ON (veicoli dotati di sistema di
accesso e avviamento intelligente).
Tenere premuto l’interruttore “CLOSE” o “UP” finché il seguente movimento non
viene completato.
Il tetto apribile si inclinerà verso l’alto e si fermerà per 1 secondo o più. Quindi si
inclinerà verso il basso, si aprirà e si chiuderà completamente.
Rilasciare l’interruttore e quindi premerlo per verificarne il corretto funzionamento.
Se il tetto apribile non si muove automaticamente, ripetere la procedura dall’inizio.
■ Personalizzazione
Le impostazioni (ad es. la funzione di avvertenza apertura) possono essere modifi-
cate. (Funzioni personalizzabili: →P. 732)
1
2
3
