TOYOTA RAV4 2014 Manuale duso (in Italian)

711-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42A25L_(EL)
Per la sicurezza dei passeggeri e del veicolo
■Quando si installa un sistema di sicurezza per bambini sul sedile del passeggero
anteriore
Quando è necessario usare un sistema di sicurezza per bambini sul sedile del passeg-
gero anteriore, eseguire le operazioni seguenti:
Nel caso in cui il sistema di sicurezza per bambini interferisse con lo schienale
quando agganciato alla base di supporto, regolare lo schienale all’indietro fino a eli-
minare l’interferenza.
Se il bambino seduto sul sistema di sicurezza si trova in una posizione troppo eretta,
spostare lo schienale del sedile nella posizione più confortevole.
● Rimuovere il poggiatesta se interferisce con il sistema di sicurezza per bambini.
■ Scelta del sistema di sicurezza per bambini appropriato
●Utilizzare un sistema di sicurezza per bambini finché il bambino non sarà diventato
abbastanza grande da poter utilizzare adeguatamente le cinture di sicurezza del vei-
colo.
● Se il bambino ha una corporatura troppo grande per il sistema di sicurezza per bam-
bini, si potrà farlo accomodare sul sedile posteriore del veicolo utilizzando la relativa
cintura di sicurezza. ( →P. 3 8 )
●
Spostare la seduta del sedile completamente
all’indietro
Se l’ancoraggio della cintura diagonale è più
avanti della guida della cintura di sicurezza
del bambino, spostare in avanti la seduta del
sedile.
● Ribaltare lo schienale in avanti e quindi indie-
tro sino alla 1a posizione di bloccaggio (posi-
zione più eretta) fino a bloccarlo.
Regolare lo schienale nella 4a posizione di
bloccaggio.
1a posizione di bloccaggio
4a posizione di bloccaggio
1
2

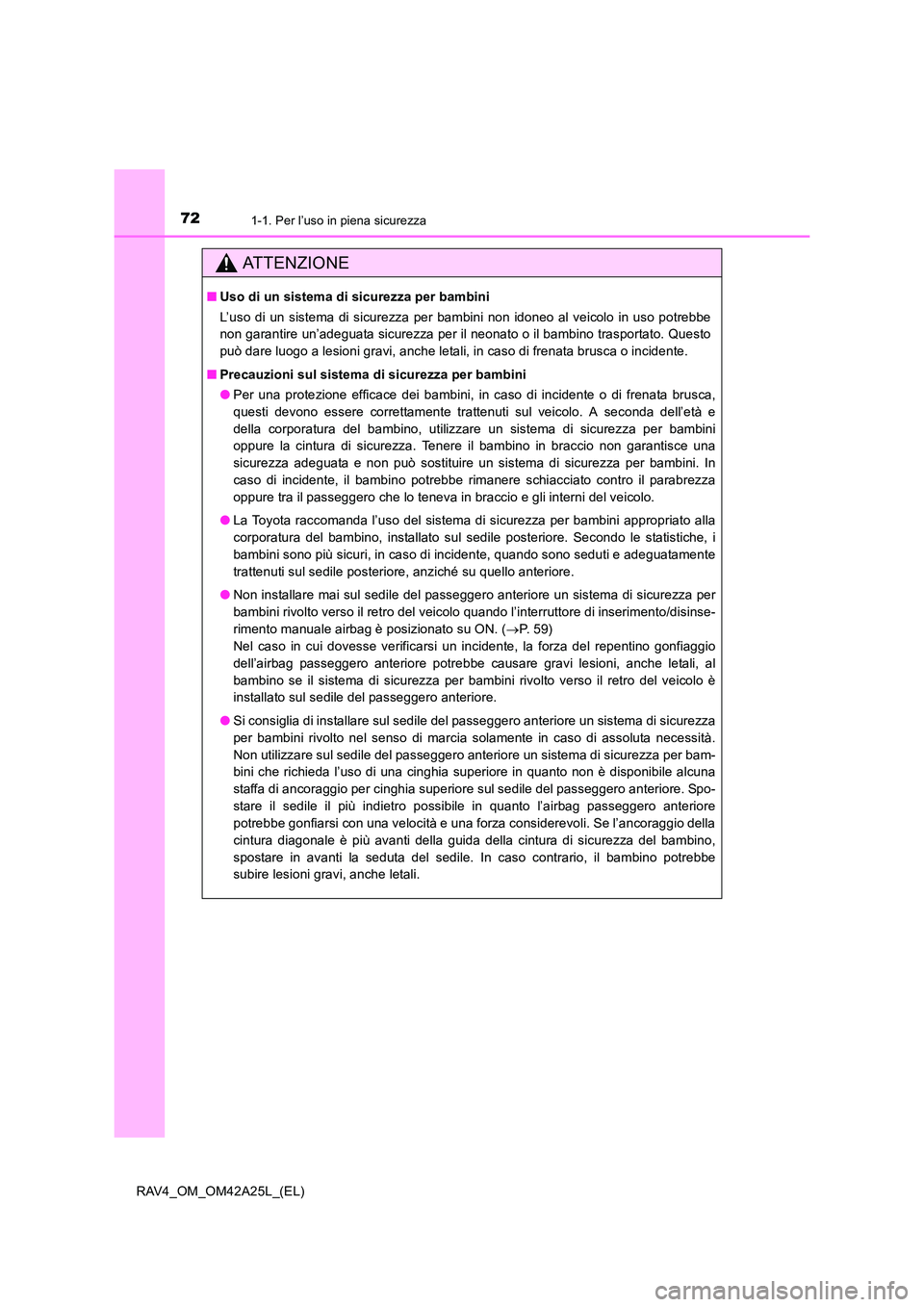

721-1. Per l’uso in piena sicurezza
RAV4_OM_OM42A25L_(EL)
ATTENZIONE
■Uso di un sistema di sicurezza per bambini
L’uso di un sistema di sicurezza per bambini non idoneo al veicolo in uso potrebbe
non garantire un’adeguata sicurezza per il neonato o il bambino trasportato. Questo
può dare luogo a lesioni gravi, anche letali, in caso di frenata brusca o incidente.
■ Precauzioni sul sistema di sicurezza per bambini
●Per una protezione efficace dei bambini, in caso di incidente o di frenata brusca,
questi devono essere correttamente trattenuti sul veicolo. A seconda dell’età e
della corporatura del bambino, utilizzare un sistema di sicurezza per bambini
oppure la cintura di sicurezza. Tenere il bambino in braccio non garantisce una
sicurezza adeguata e non può sostituire un sistema di sicurezza per bambini. In
caso di incidente, il bambino potrebbe rimanere schiacciato contro il parabrezza
oppure tra il passeggero che lo teneva in braccio e gli interni del veicolo.
● La Toyota raccomanda l’uso del sistema di sicurezza per bambini appropriato alla
corporatura del bambino, installato sul sedile posteriore. Secondo le statistiche, i
bambini sono più sicuri, in caso di incidente, quando sono seduti e adeguatamente
trattenuti sul sedile posteriore, anziché su quello anteriore.
● Non installare mai sul sedile del passeggero anteriore un sistema di sicurezza per
bambini rivolto verso il retro del veicolo quando l’interruttore di inserimento/disinse-
rimento manuale airbag è posizionato su ON. ( →P. 5 9 )
Nel caso in cui dovesse verificarsi un incidente, la forza del repentino gonfiaggio
dell’airbag passeggero anteriore potrebbe causare gravi lesioni, anche letali, al
bambino se il sistema di sicurezza per bambini rivolto verso il retro del veicolo è
installato sul sedile del passeggero anteriore.
● Si consiglia di installare sul sedile del passeggero anteriore un sistema di sicurezza
per bambini rivolto nel senso di marcia solamente in caso di assoluta necessità.
Non utilizzare sul sedile del passeggero anteriore un sistema di sicurezza per bam-
bini che richieda l’uso di una cinghia superiore in quanto non è disponibile alcuna
staffa di ancoraggio per cinghia superiore sul sedile del passeggero anteriore. Spo-
stare il sedile il più indietro possibile in quanto l’airbag passeggero anteriore
potrebbe gonfiarsi con una velocità e una forza considerevoli. Se l’ancoraggio della
cintura diagonale è più avanti della guida della cintura di sicurezza del bambino,
spostare in avanti la seduta del sedile. In caso contrario, il bambino potrebbe
subire lesioni gravi, anche letali.

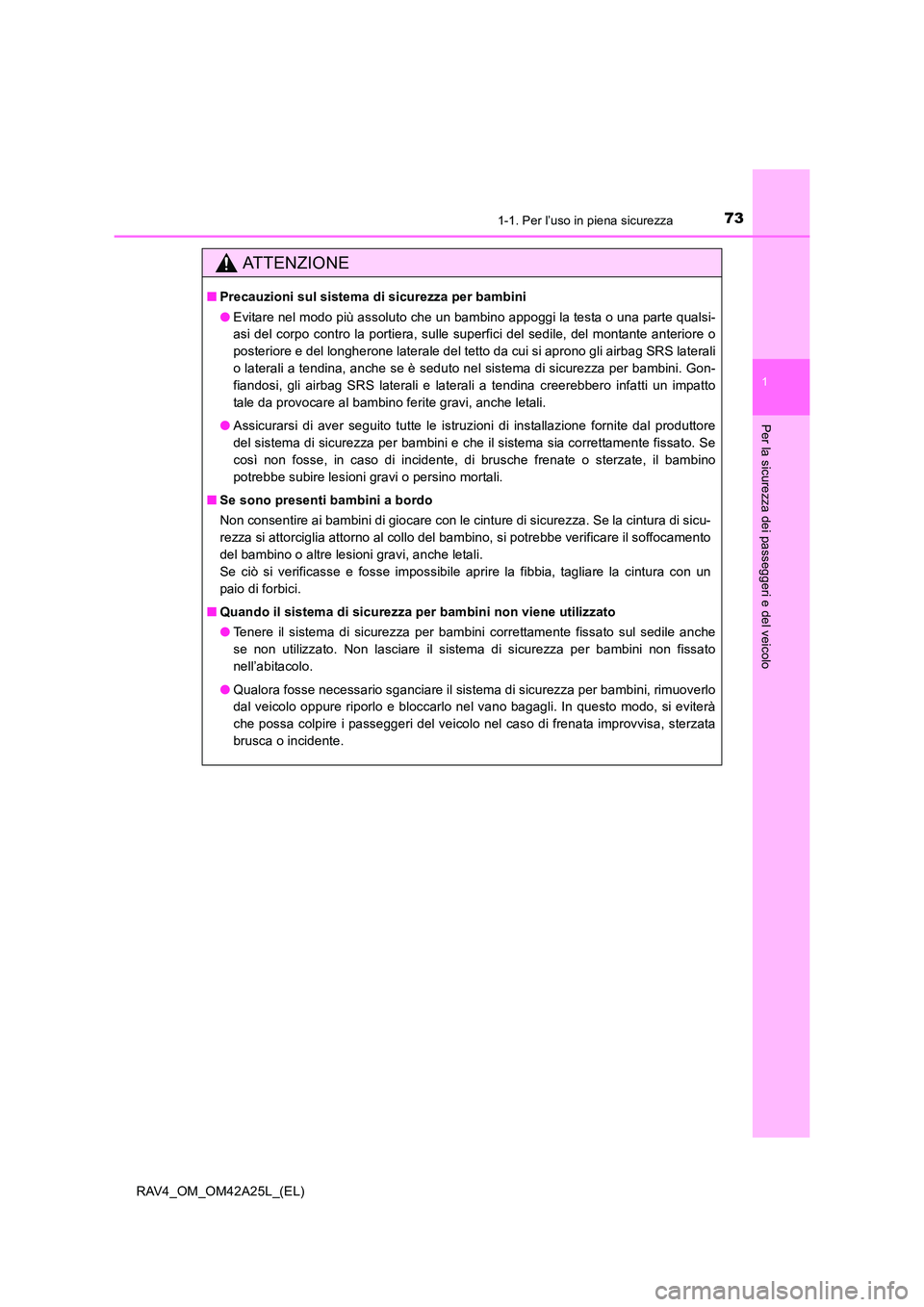

731-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42A25L_(EL)
Per la sicurezza dei passeggeri e del veicolo
ATTENZIONE
■Precauzioni sul sistema di sicurezza per bambini
●Evitare nel modo più assoluto che un bambino appoggi la testa o una parte qualsi-
asi del corpo contro la portiera, sulle superfici del sedile, del montante anteriore o
posteriore e del longherone laterale del tetto da cui si aprono gli airbag SRS laterali
o laterali a tendina, anche se è seduto nel sistema di sicurezza per bambini. Gon-
fiandosi, gli airbag SRS laterali e laterali a tendina creerebbero infatti un impatto
tale da provocare al bambino ferite gravi, anche letali.
● Assicurarsi di aver seguito tutte le istruzioni di installazione fornite dal produttore
del sistema di sicurezza per bambini e che il sistema sia correttamente fissato. Se
così non fosse, in caso di incidente, di brusche frenate o sterzate, il bambino
potrebbe subire lesioni gravi o persino mortali.
■ Se sono presenti bambini a bordo
Non consentire ai bambini di giocare con le cinture di sicurezza. Se la cintura di sicu-
rezza si attorciglia attorno al collo del bambino, si potrebbe verificare il soffocamento
del bambino o altre lesioni gravi, anche letali.
Se ciò si verificasse e fosse impossibile aprire la fibbia, tagliare la cintura con un
paio di forbici.
■ Quando il sistema di sicurezza per bambini non viene utilizzato
●Tenere il sistema di sicurezza per bambini correttamente fissato sul sedile anche
se non utilizzato. Non lasciare il sistema di sicurezza per bambini non fissato
nell’abitacolo.
● Qualora fosse necessario sganciare il sistema di sicurezza per bambini, rimuoverlo
dal veicolo oppure riporlo e bloccarlo nel vano bagagli. In questo modo, si eviterà
che possa colpire i passeggeri del veicolo nel caso di frenata improvvisa, sterzata
brusca o incidente.

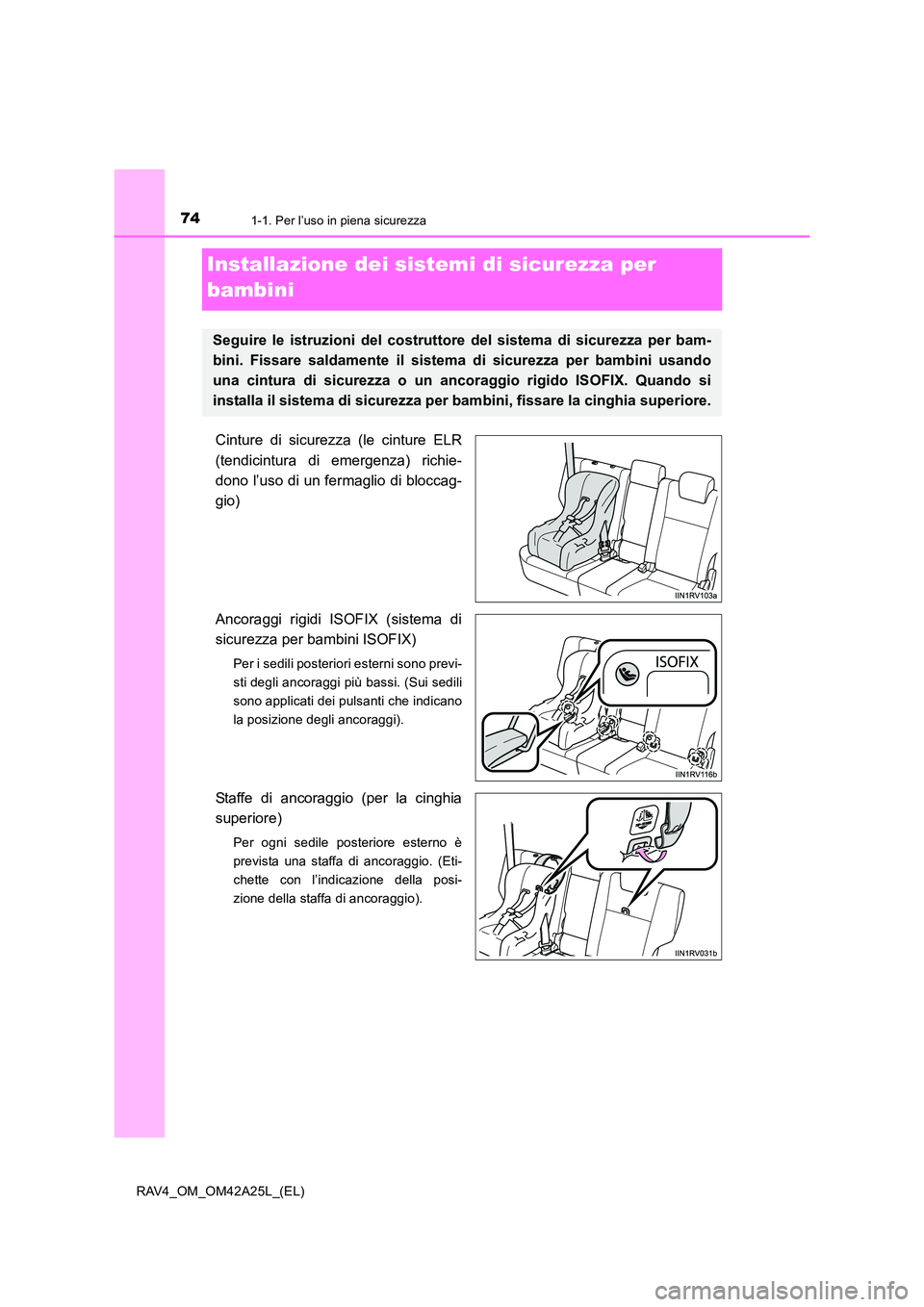

741-1. Per l’uso in piena sicurezza
RAV4_OM_OM42A25L_(EL)
Installazione dei sistemi di sicurezza per
bambini
Cinture di sicurezza (le cinture ELR
(tendicintura di emergenza) richie-
dono l’uso di un fermaglio di bloccag-
gio)
Ancoraggi rigidi ISOFIX (sistema di
sicurezza per bambini ISOFIX)
Per i sedili posteriori esterni sono previ-
sti degli ancoraggi più bassi. (Sui sedili
sono applicati dei pulsanti che indicano
la posizione degli ancoraggi).
Staffe di ancoraggio (per la cinghia
superiore)
Per ogni sedile posteriore esterno è
prevista una staffa di ancoraggio. (Eti-
chette con l’indicazione della posi-
zione della staffa di ancoraggio).
Seguire le istruzioni del costruttore del sistema di sicurezza per bam-
bini. Fissare saldamente il sistema di sicurezza per bambini usando
una cintura di sicurezza o un ancoraggio rigido ISOFIX. Quando si
installa il sistema di sicurezza per bambini, fissare la cinghia superiore.

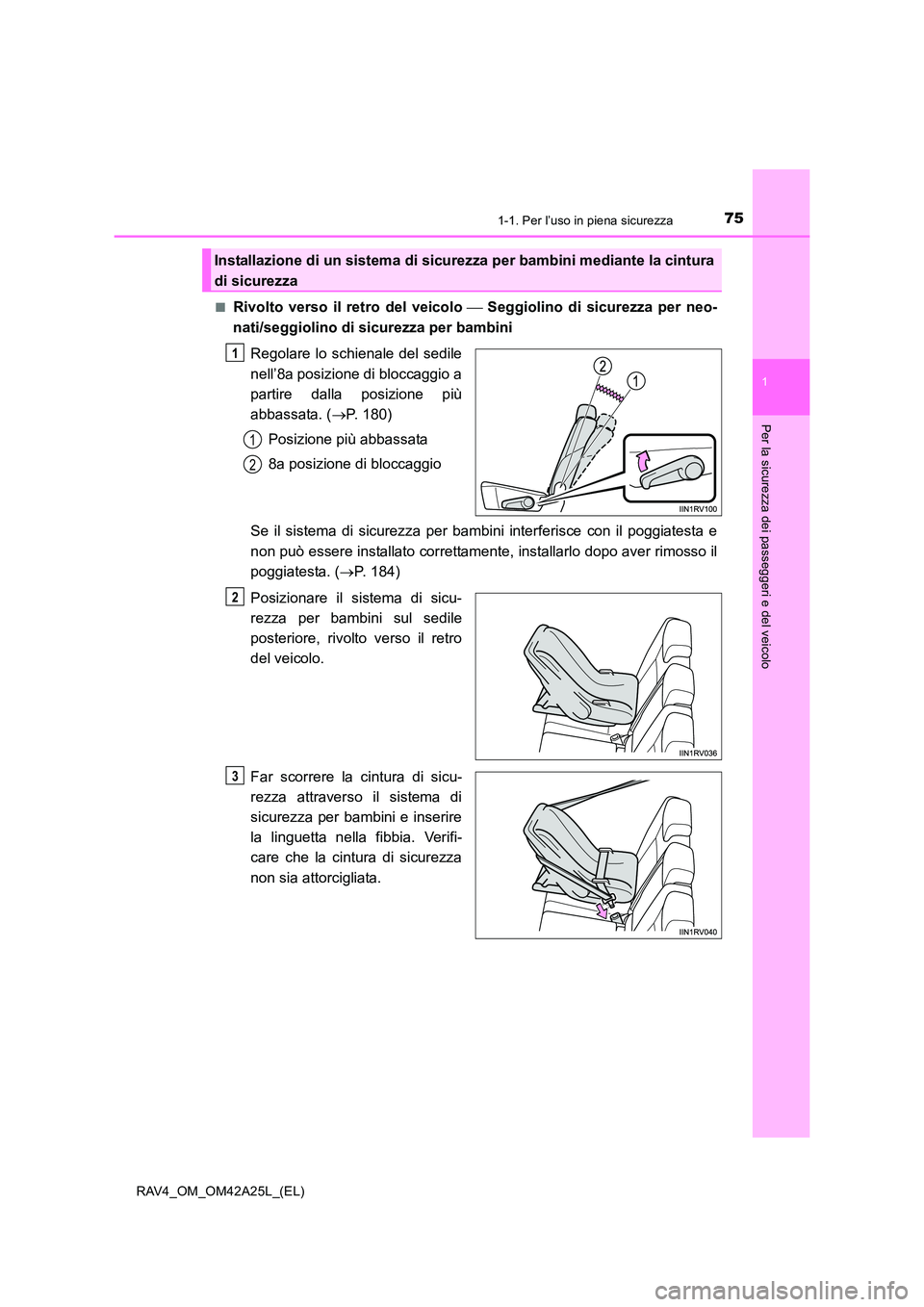

751-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42A25L_(EL)
Per la sicurezza dei passeggeri e del veicolo
■Rivolto verso il retro del veicolo  Seggiolino di sicurezza per neo-
nati/seggiolino di sicurezza per bambini
Regolare lo schienale del sedile
nell’8a posizione di bloccaggio a
partire dalla posizione più
abbassata. ( →P. 180)
Posizione più abbassata
8a posizione di bloccaggio
Se il sistema di sicurezza per bambini interferisce con il poggiatesta e
non può essere installato correttamente, installarlo dopo aver rimosso il
poggiatesta. ( →P. 184)
Posizionare il sistema di sicu-
rezza per bambini sul sedile
posteriore, rivolto verso il retro
del veicolo.
Far scorrere la cintura di sicu-
rezza attraverso il sistema di
sicurezza per bambini e inserire
la linguetta nella fibbia. Verifi-
care che la cintura di sicurezza
non sia attorcigliata.
Installazione di un sistema di sicurezza per bambini mediante la cintura
di sicurezza
1
1
2
2
3

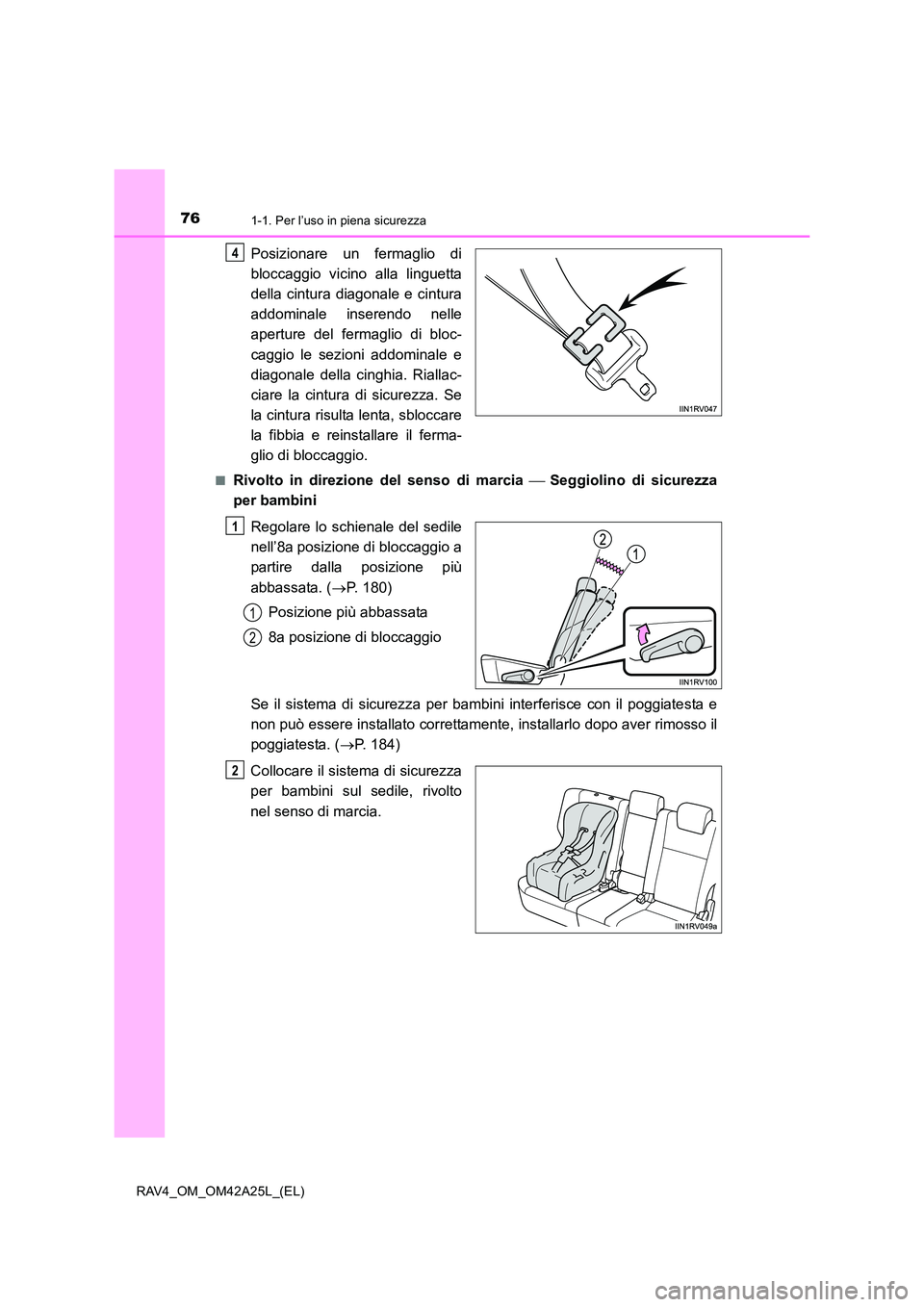

761-1. Per l’uso in piena sicurezza
RAV4_OM_OM42A25L_(EL)
Posizionare un fermaglio di
bloccaggio vicino alla linguetta
della cintura diagonale e cintura
addominale inserendo nelle
aperture del fermaglio di bloc-
caggio le sezioni addominale e
diagonale della cinghia. Riallac-
ciare la cintura di sicurezza. Se
la cintura risulta lenta, sbloccare
la fibbia e reinstallare il ferma-
glio di bloccaggio.
■Rivolto in direzione del senso di marcia  Seggiolino di sicurezza
per bambini
Regolare lo schienale del sedile
nell’8a posizione di bloccaggio a
partire dalla posizione più
abbassata. ( →P. 180)
Posizione più abbassata
8a posizione di bloccaggio
Se il sistema di sicurezza per bambini interferisce con il poggiatesta e
non può essere installato correttamente, installarlo dopo aver rimosso il
poggiatesta. ( →P. 184)
Collocare il sistema di sicurezza
per bambini sul sedile, rivolto
nel senso di marcia.
4
1
1
2
2

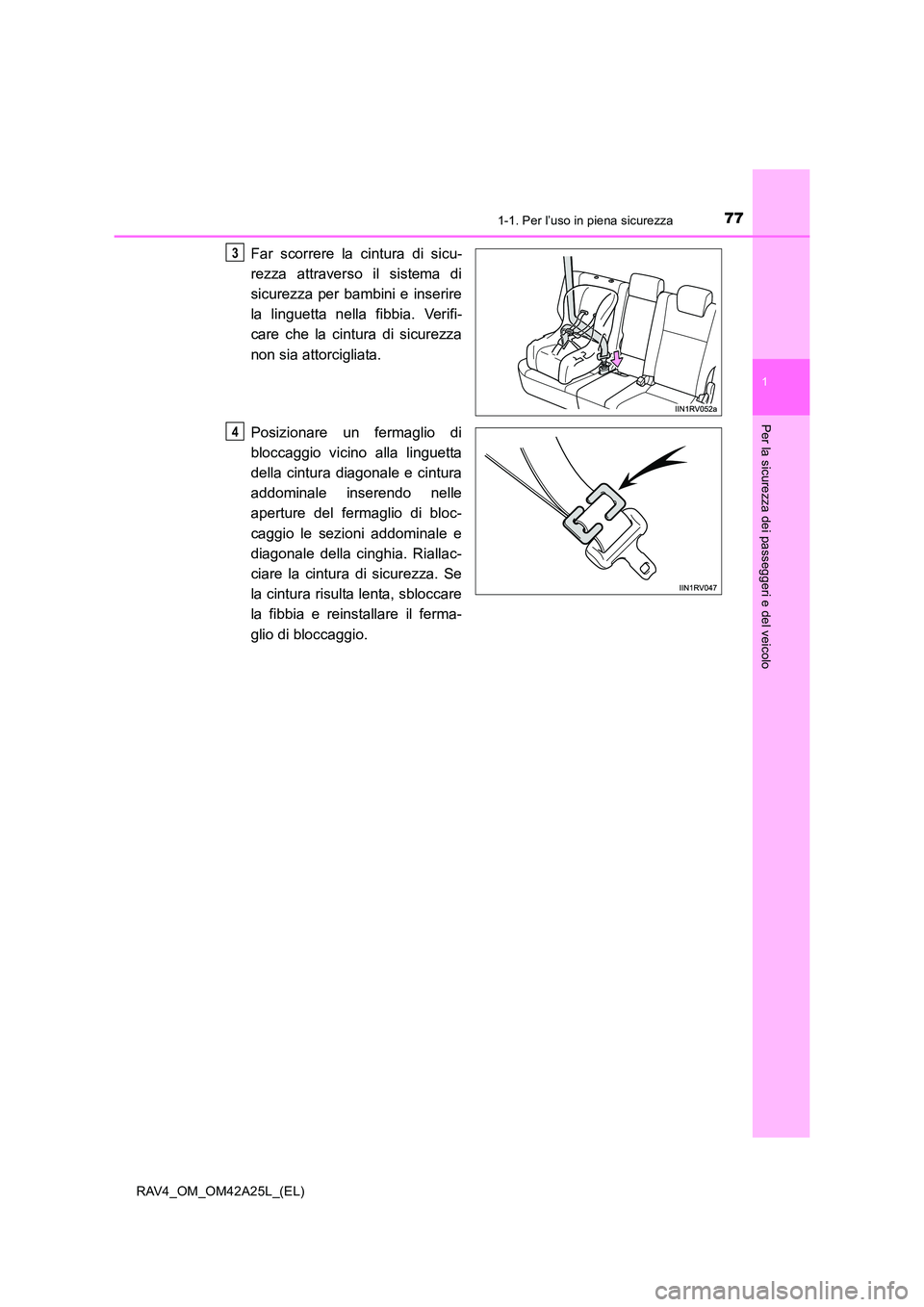

771-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42A25L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Far scorrere la cintura di sicu-
rezza attraverso il sistema di
sicurezza per bambini e inserire
la linguetta nella fibbia. Verifi-
care che la cintura di sicurezza
non sia attorcigliata.
Posizionare un fermaglio di
bloccaggio vicino alla linguetta
della cintura diagonale e cintura
addominale inserendo nelle
aperture del fermaglio di bloc-
caggio le sezioni addominale e
diagonale della cinghia. Riallac-
ciare la cintura di sicurezza. Se
la cintura risulta lenta, sbloccare
la fibbia e reinstallare il ferma-
glio di bloccaggio.3
4

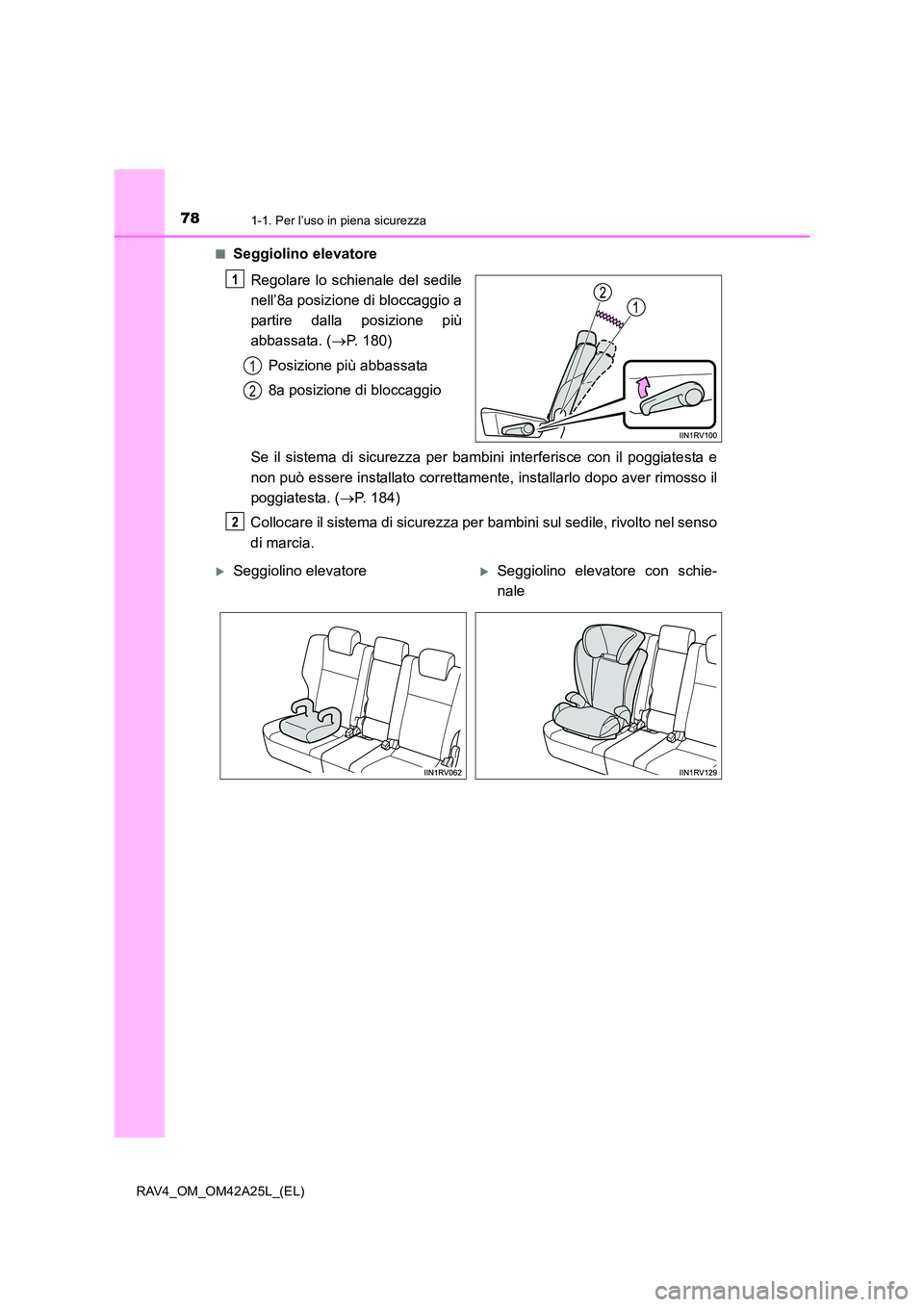

781-1. Per l’uso in piena sicurezza
RAV4_OM_OM42A25L_(EL)■
Seggiolino elevatore
Regolare lo schienale del sedile
nell’8a posizione di bloccaggio a
partire dalla posizione più
abbassata. ( →P. 180)
Posizione più abbassata
8a posizione di bloccaggio
Se il sistema di sicurezza per bambini interferisce con il poggiatesta e
non può essere installato correttamente, installarlo dopo aver rimosso il
poggiatesta. ( →P. 184)
Collocare il sistema di sicurezza per bambini sul sedile, rivolto nel senso
di marcia.
1
1
2
2
XSeggiolino elevatoreXSeggiolino elevatore con schie-
nale

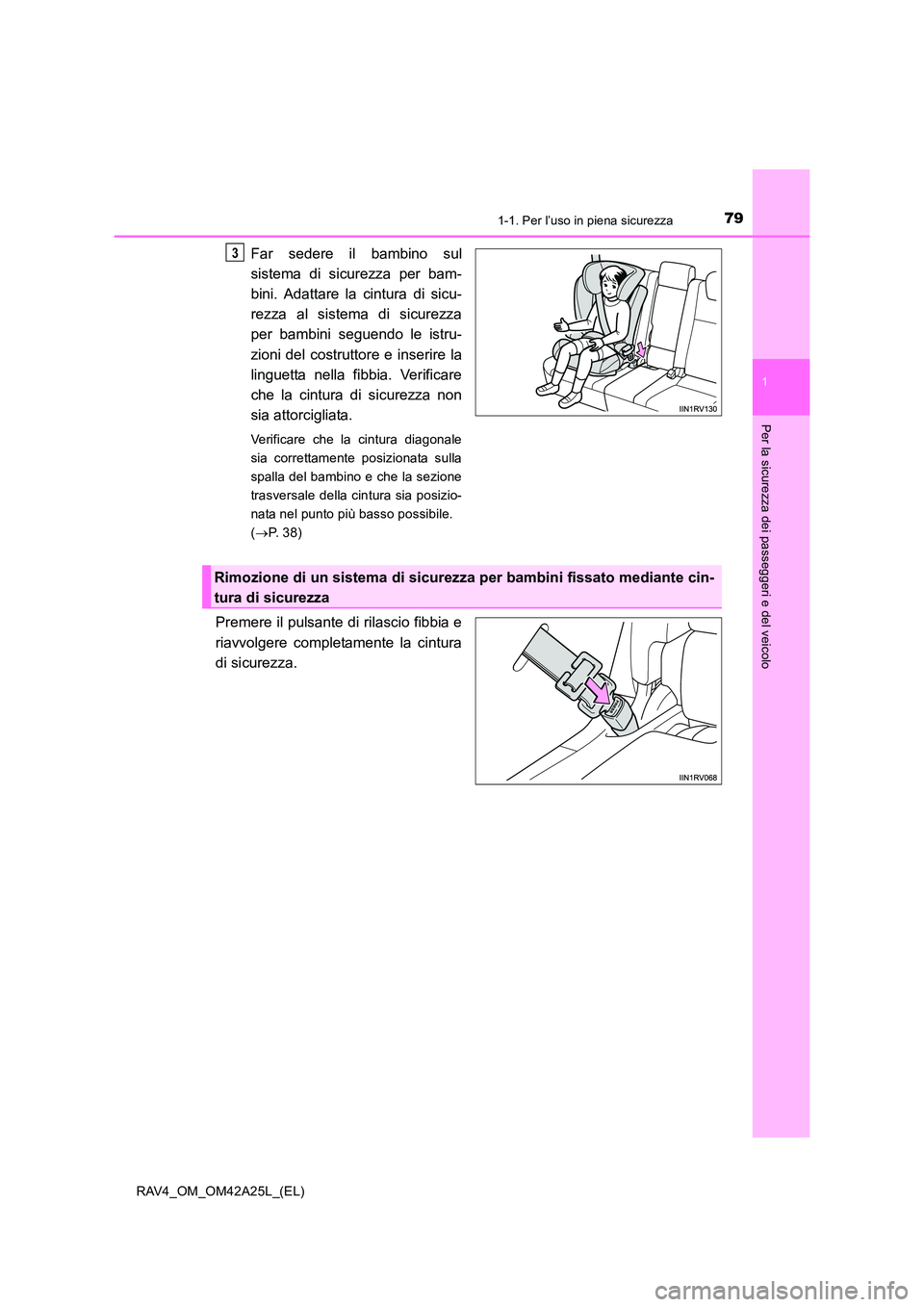

791-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42A25L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Far sedere il bambino sul
sistema di sicurezza per bam-
bini. Adattare la cintura di sicu-
rezza al sistema di sicurezza
per bambini seguendo le istru-
zioni del costruttore e inserire la
linguetta nella fibbia. Verificare
che la cintura di sicurezza non
sia attorcigliata.
Verificare che la cintura diagonale
sia correttamente posizionata sulla
spalla del bambino e che la sezione
trasversale della cintura sia posizio-
nata nel punto più basso possibile.
(→ P. 3 8 )
Premere il pulsante di rilascio fibbia e
riavvolgere completamente la cintura
di sicurezza.
3
Rimozione di un sistema di sicurezza per bambini fissato mediante cin-
tura di sicurezza

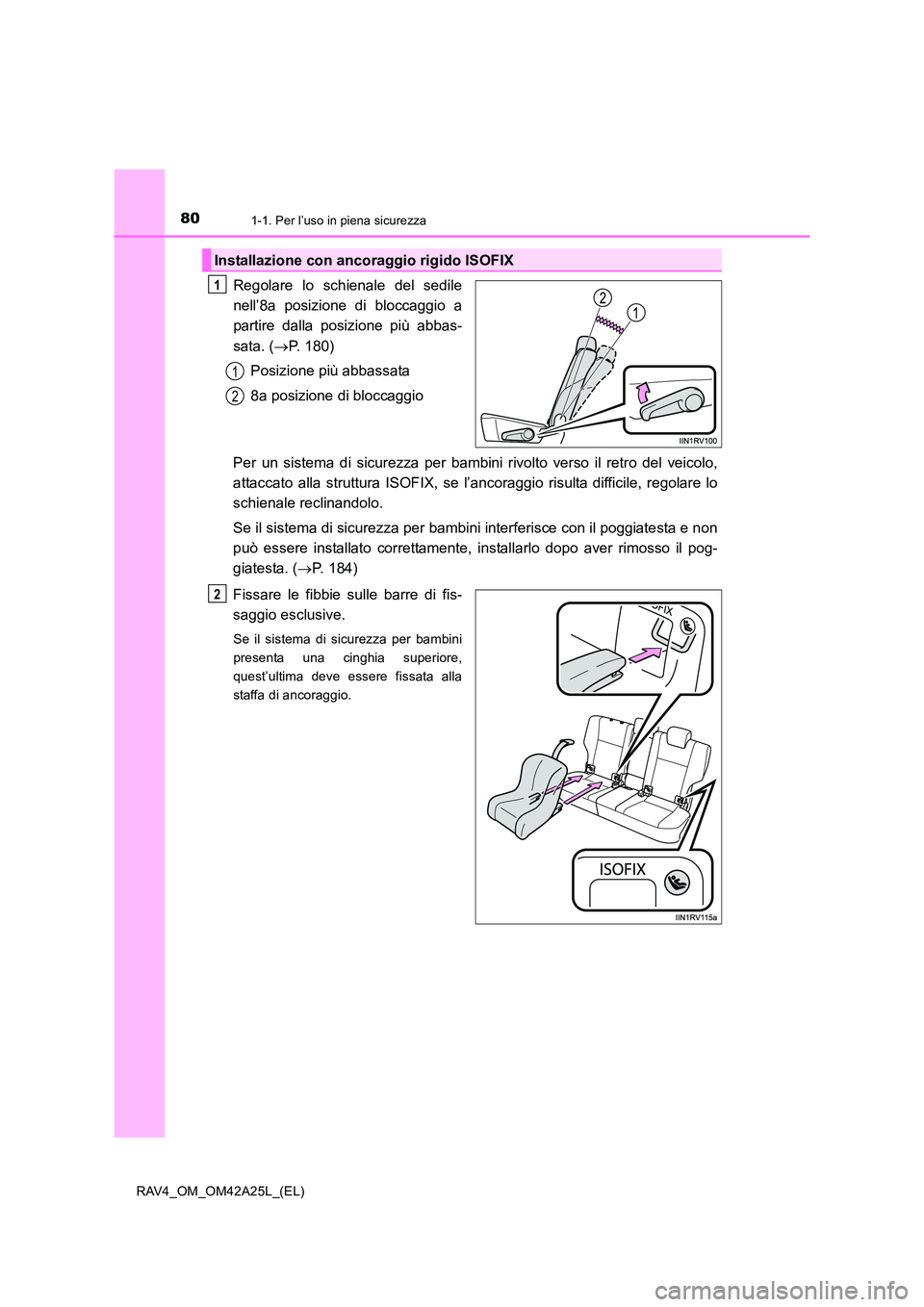

801-1. Per l’uso in piena sicurezza
RAV4_OM_OM42A25L_(EL)
Regolare lo schienale del sedile
nell’8a posizione di bloccaggio a
partire dalla posizione più abbas-
sata. (→P. 180)
Posizione più abbassata
8a posizione di bloccaggio
Per un sistema di sicurezza per bambini rivolto verso il retro del veicolo,
attaccato alla struttura ISOFIX, se l’ancoraggio risulta difficile, regolare lo
schienale reclinandolo.
Se il sistema di sicurezza per bambini interferisce con il poggiatesta e non
può essere installato correttamente, installarlo dopo aver rimosso il pog-
giatesta. ( →P. 184)
Fissare le fibbie sulle barre di fis-
saggio esclusive.
Se il sistema di sicurezza per bambini
presenta una cinghia superiore,
quest’ultima deve essere fissata alla
staffa di ancoraggio.
Installazione con ancoraggio rigido ISOFIX
1
1
2
2
