6117-2. Postupy v případě nouze
7
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)

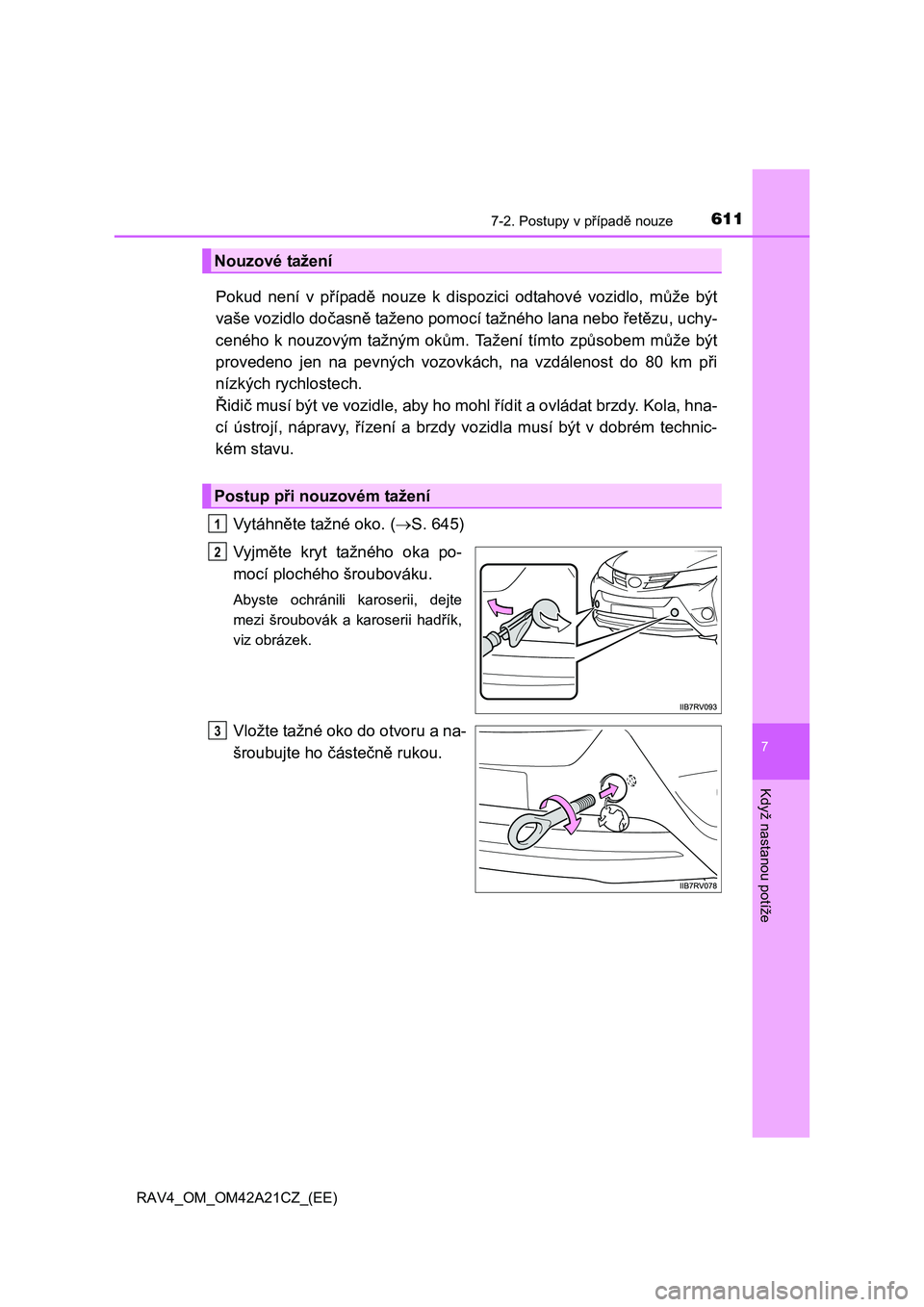

Pokud není v případě nouze k dispozici odtahové vozidlo, může být
vaše vozidlo do časně taženo pomocí tažného lana nebo řetězu, uchy-
ceného k nouzovým tažným ok ům. Tažení tímto způsobem může být
provedeno jen na pevných vozovkách, na vzdálenost do 80 km při
nízkých rychlostech.
Ř idič musí být ve vozidle, aby ho mohl řídit a ovládat brzdy. Kola, hna-
cí ústrojí, nápravy, řízení a brzdy vozidla musí být v dobrém technic-
kém stavu.
Vytáhn ěte tažné oko. (S. 645)
Vyjm ěte kryt tažného oka po-
mocí plochého šroubováku.
Abyste ochránili karoserii, dejte
mezi šroubovák a karoserii had řík,
viz obrázek.
Vložte tažné oko do otvoru a na-
šroubujte ho částečně rukou.
Nouzové tažení
Postup při nouzovém tažení
1
2
3

6127-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)

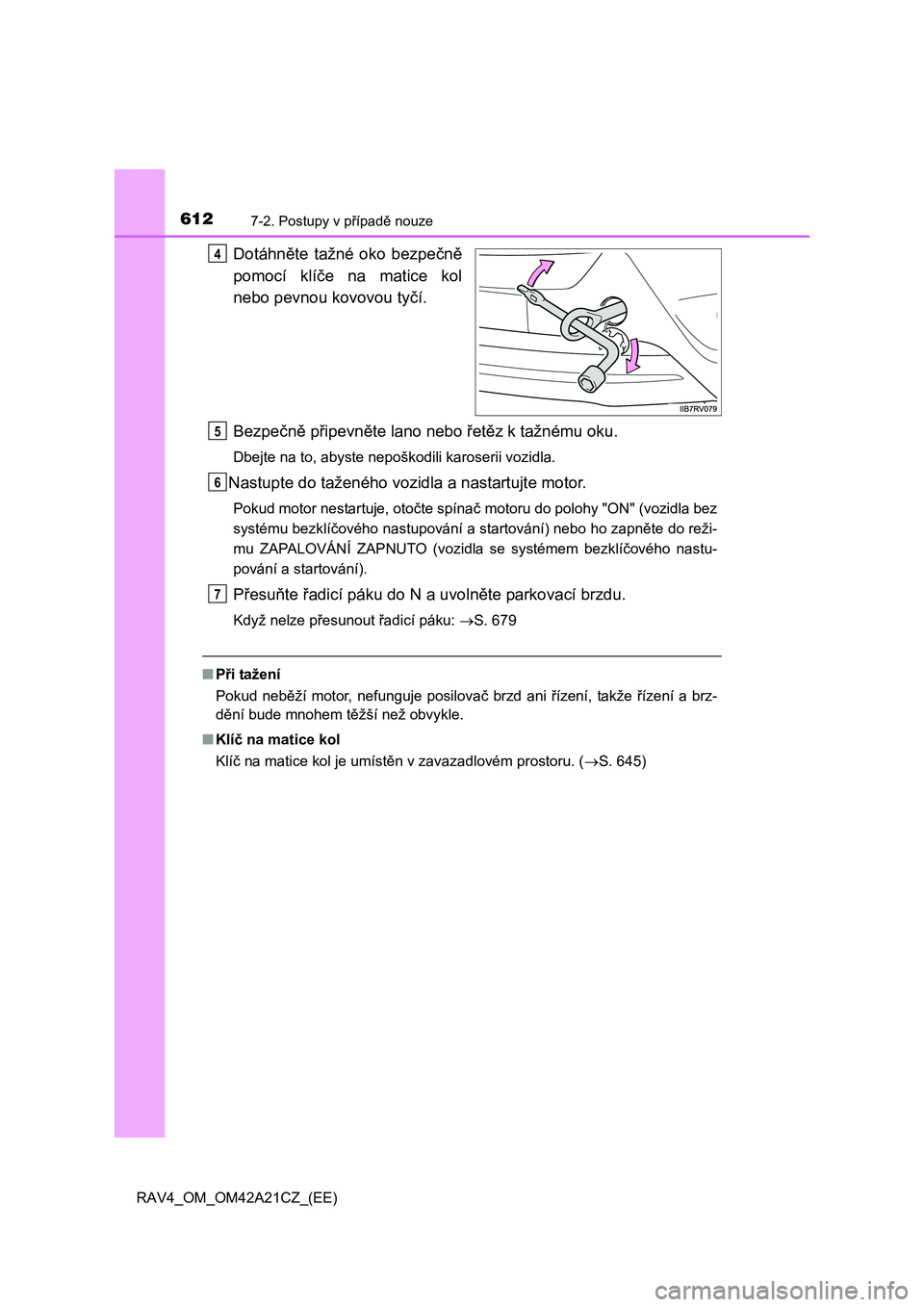

Dotáhněte tažné oko bezpečně
pomocí klí če na matice kol
nebo pevnou kovovou ty čí.
Bezpe čně připevněte lano nebo řetěz k tažnému oku.
Dbejte na to, abyste nepoškodili karoserii vozidla.
Nastupte do taženého vozidla a nastartujte motor.
Pokud motor nestartuje, otočte spínač motoru do polohy "ON" (vozidla bez
systému bezklí čového nastupování a startování) nebo ho zapněte do reži-
mu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklí čového nastu-
pování a startování).
P řesuňte řadicí páku do N a uvolněte parkovací brzdu.
Když nelze přesunout řadicí páku: S. 679
■Při tažení
Pokud neb ěží motor, nefunguje posilovač brzd ani řízení, takže řízení a brz-
d ění bude mnohem těžší než obvykle.
■ Klíč na matice kol
Klí č na matice kol je umístěn v zavazadlovém prostoru. (S. 645)
4
5
6
7

6137-2. Postupy v případě nouze
7
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)

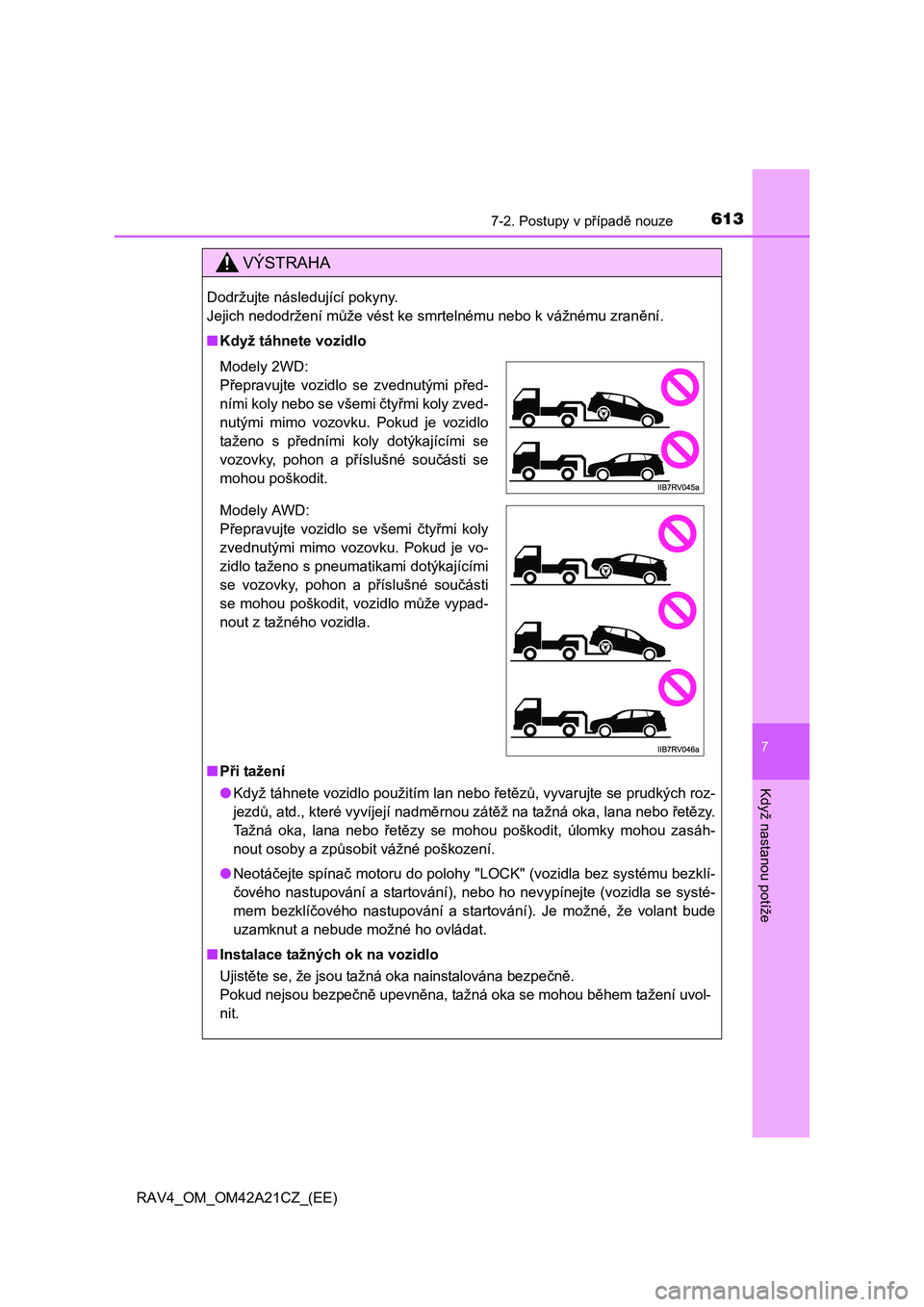

VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení m ůže vést ke smrtelnému nebo k vážnému zranění.
■ Když táhnete vozidlo
■ Při tažení
● Když táhnete vozidlo použitím lan nebo řetězů, vyvarujte se prudkých roz-
jezd ů, atd., které vyvíjejí nadměrnou zátěž na tažná oka, lana nebo řetězy.
Tažná oka, lana nebo řetězy se mohou poškodit, úlomky mohou zasáh-
nout osoby a zp ůsobit vážné poškození.
● Neotáčejte spínač motoru do polohy "LOCK" (vozidla bez systému bezklí-
č ového nastupování a startování), nebo ho nevypínejte (vozidla se systé-
mem bezklí čového nastupování a startování). Je možné, že volant bude
uzamknut a nebude možné ho ovládat.
■ Instalace tažných ok na vozidlo
Ujist ěte se, že jsou tažná oka nainstalována bezpečně.
Pokud nejsou bezpe čně upevněna, tažná oka se mohou během tažení uvol-
nit.
Modely 2WD:
P řepravujte vozidlo se zvednutými před-
ními koly nebo se všemi čtyřmi koly zved-
nutými mimo vozovku. Pokud je vozidlo
taženo s p ředními koly dotýkajícími se
vozovky, pohon a p říslušné součásti se
mohou poškodit.
Modely AWD:
P řepravujte vozidlo se všemi čtyřmi koly
zvednutými mimo vozovku. Pokud je vo-
zidlo taženo s pneumatikami dotýkajícími
se vozovky, pohon a p říslušné součásti
se mohou poškodit, vozidlo m ůže vypad-
nout z tažného vozidla.

6147-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)

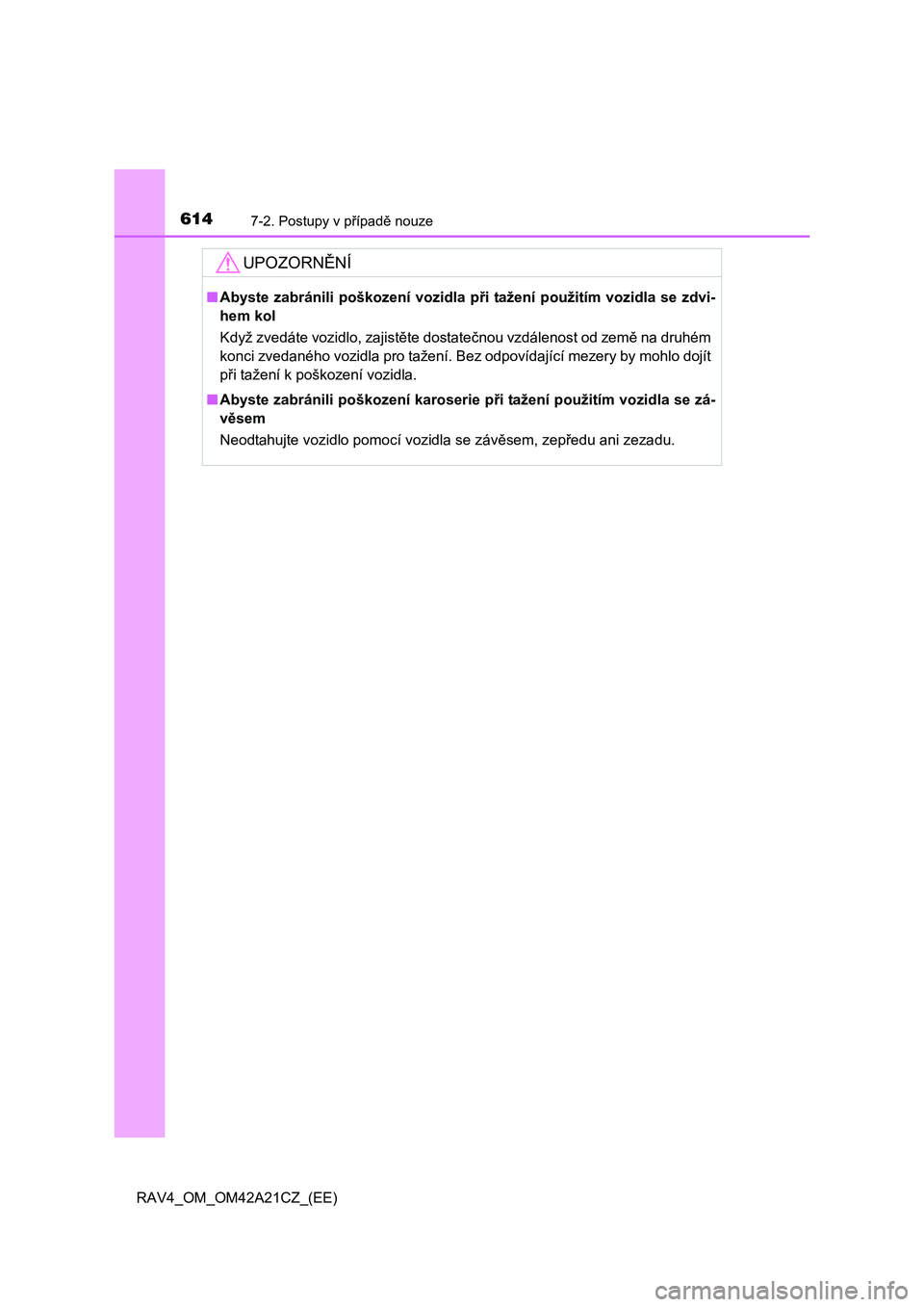

UPOZORNĚNÍ
■Abyste zabránili poškození vozidla při tažení použitím vozidla se zdvi-
hem kol
Když zvedáte vozidlo, zajist ěte dostatečnou vzdálenost od země na druhém
konci zvedaného vozidla pro tažení. Bez odpovídající mezery by mohlo dojít
p ři tažení k poškození vozidla.
■ Abyste zabránili poškození karoserie při tažení použitím vozidla se zá-
v ěsem
Neodtahujte vozidlo pomocí vozidla se záv ěsem, zepředu ani zezadu.

615
7
7-2. Postupy v případě nouze
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)

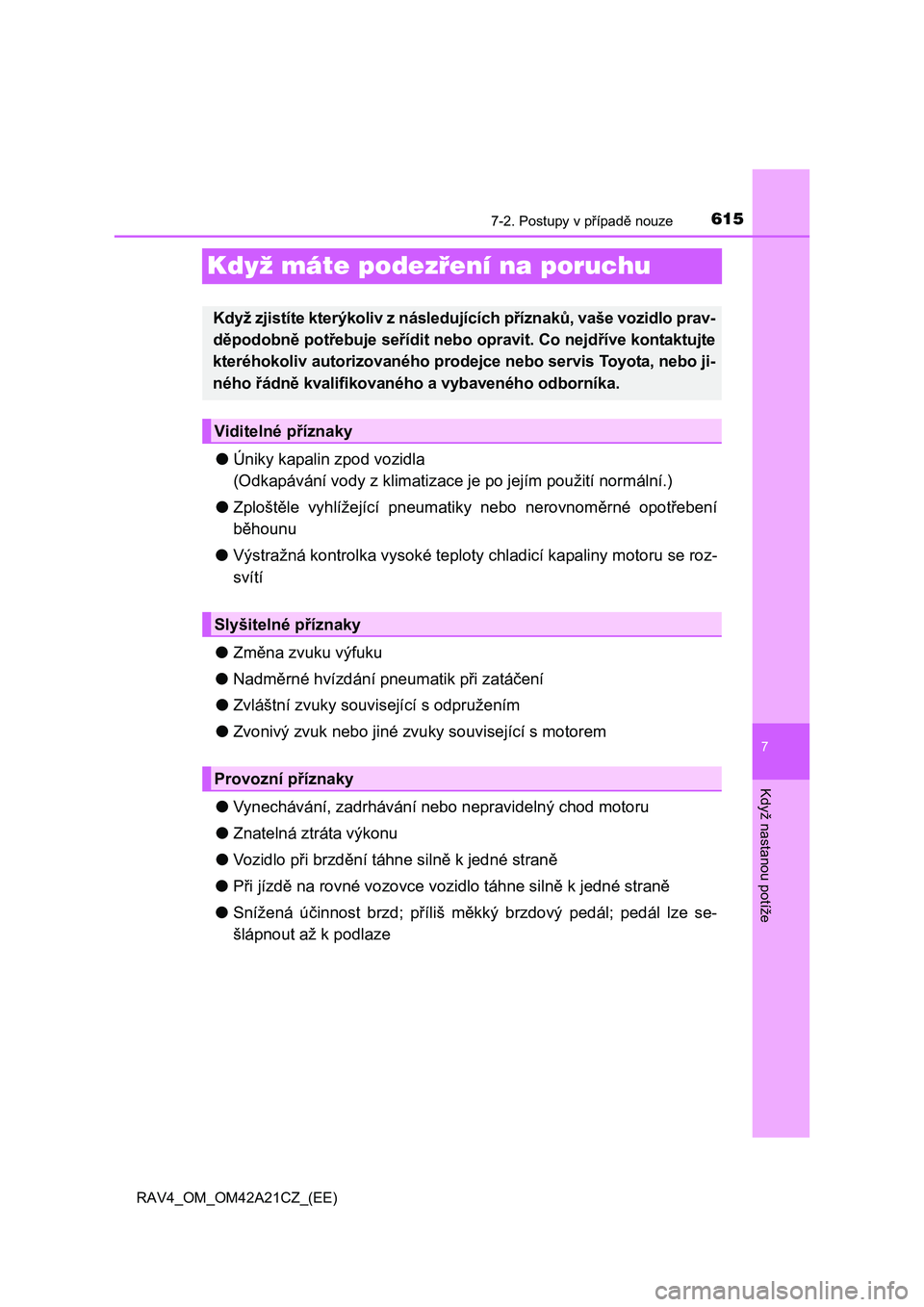

Když máte podezření na poruchu
●Úniky kapalin zpod vozidla
(Odkapávání vody z klimatizace je po jejím použití normální.)
● Zploštěle vyhlížející pneumatiky nebo nerovnoměrné opotřebení
b ěhounu
● Výstražná kontrolka vysoké teploty chladicí kapaliny motoru se roz-
svítí
● Změna zvuku výfuku
● Nadměrné hvízdání pneumatik při zatáčení
● Zvláštní zvuky související s odpružením
● Zvonivý zvuk nebo jiné zvuky související s motorem
● Vynechávání, zadrhávání nebo nepravidelný chod motoru
● Znatelná ztráta výkonu
● Vozidlo při brzdění táhne silně k jedné straně
● Při jízdě na rovné vozovce vozidlo táhne silně k jedné straně
● Snížená účinnost brzd; příliš měkký brzdový pedál; pedál lze se-
šlápnout až k podlaze
Když zjistíte kterýko liv z následujících příznaků, vaše vozidlo prav-
d ěpodobně potřebuje seřídit nebo opravit. Co nejdříve kontaktujte
kteréhokoliv autorizovaného prode jce nebo servis Toyota, nebo ji-
ného řádně kvalifikovaného a vybaveného odborníka.
Viditelné příznaky
Slyšitelné příznaky
Provozní příznaky

6167-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)

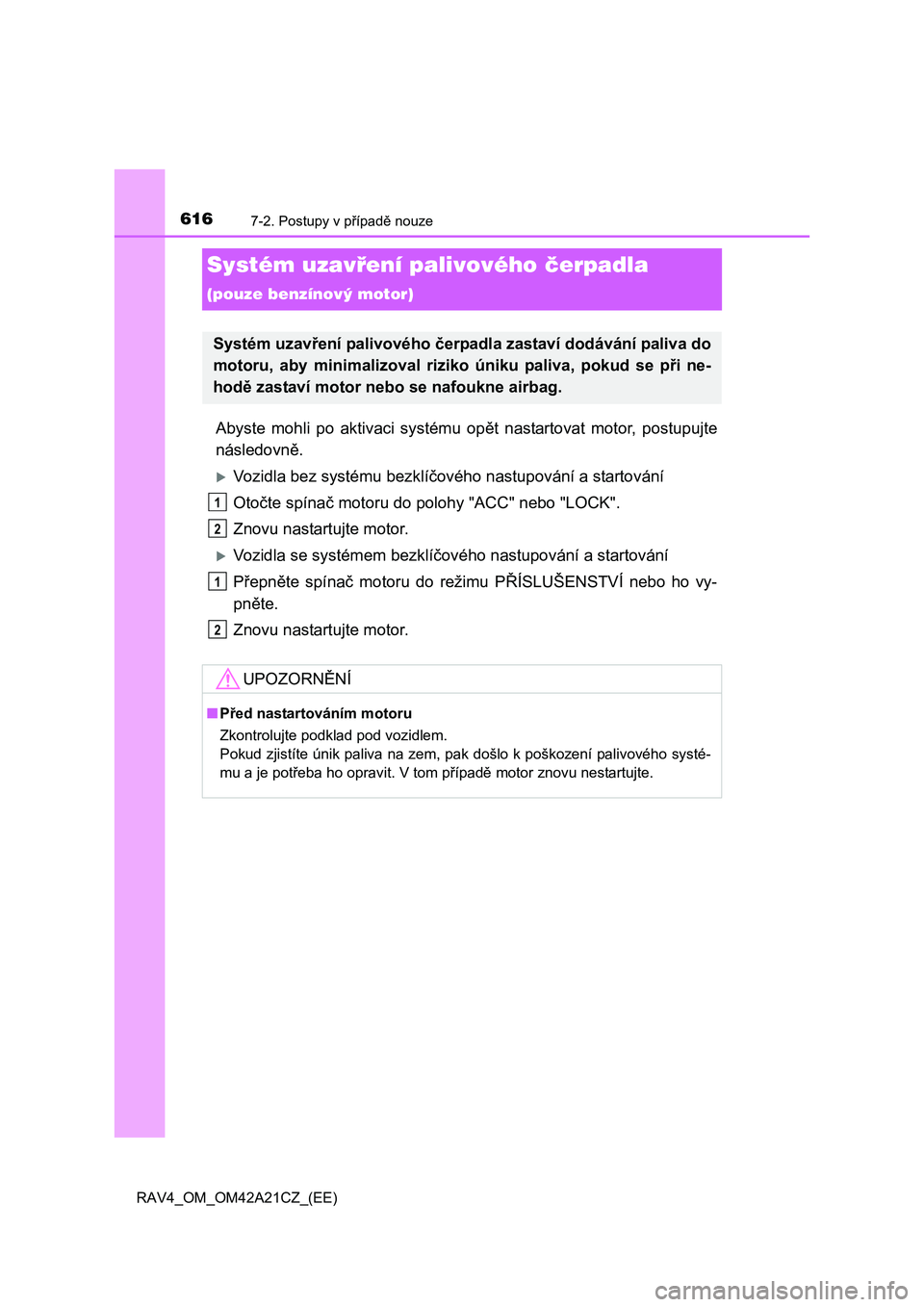

Systém uzavření palivového čerpadla
(pouze benzínový motor)
Abyste mohli po aktivaci systému opět nastartovat motor, postupujte
následovn ě.
Vozidla bez systému bezklíčového nastupování a startování
Oto čte spínač motoru do polohy "ACC" nebo "LOCK".
Znovu nastartujte motor.
Vozidla se systémem bezklí čového nastupování a startování
P řepněte spínač motoru do režimu PŘÍSLUŠENSTVÍ nebo ho vy-
pn ěte.
Znovu nastartujte motor.
Systém uzav ření palivového čerpadla zastaví dodávání paliva do
motoru, aby minimalizoval riziko úniku paliva, pokud se p ři ne-
hod ě zastaví motor nebo se nafoukne airbag.
UPOZORNĚNÍ
■Před nastartováním motoru
Zkontrolujte podklad pod vozidlem.
Pokud zjistíte únik paliva na zem, pak došlo k poškození palivového systé-
mu a je pot řeba ho opravit. V tom případě motor znovu nestartujte.
1
2
1
2

617
7
7-2. Postupy v případě nouze
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)

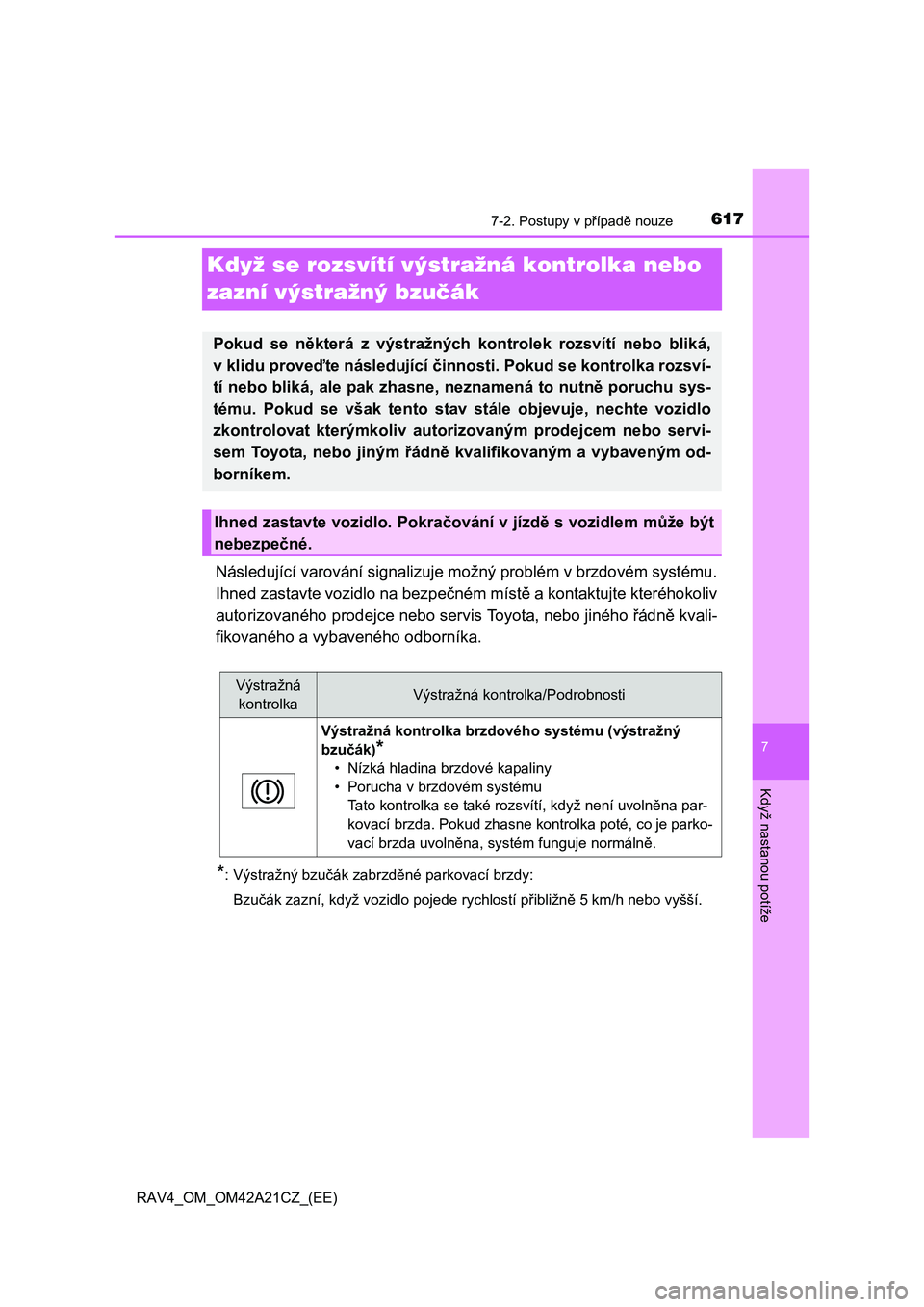

Když se rozsvítí výstražná kontrolka nebo
zazní výstražný bzučák
Následující varování signalizuje možný problém v brzdovém systému.
Ihned zastavte vozidlo na bezpe čném místě a kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného odborníka.
*: Výstražný bzu čák zabrzděné parkovací brzdy:
Bzu čák zazní, když vozidlo pojede rychlostí přibližně 5 km/h nebo vyšší.
Pokud se některá z výstražných kontrolek rozsvítí nebo bliká,
v klidu prove ďte následující činnosti. Pokud se kontrolka rozsví-
tí nebo bliká, ale pak zh asne, neznamená to nutně poruchu sys-
tému. Pokud se však tento stav stále objevuje, nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo jiným řádně kvalifikovaným a vybaveným od-
borníkem.
Ihned zastavte vozidlo. Pokra čování v jízdě s vozidlem může být
nebezpe čné.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti
Výstražná kontrolka brzd ového systému (výstražný
bzu čák)*
• Nízká hladina brzdové kapaliny
• Porucha v brzdovém systému
Tato kontrolka se také rozsvítí, když není uvoln ěna par-
kovací brzda. Pokud zhasne kontrolka poté, co je parko-
vací brzda uvoln ěna, systém funguje normálně.

6187-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)

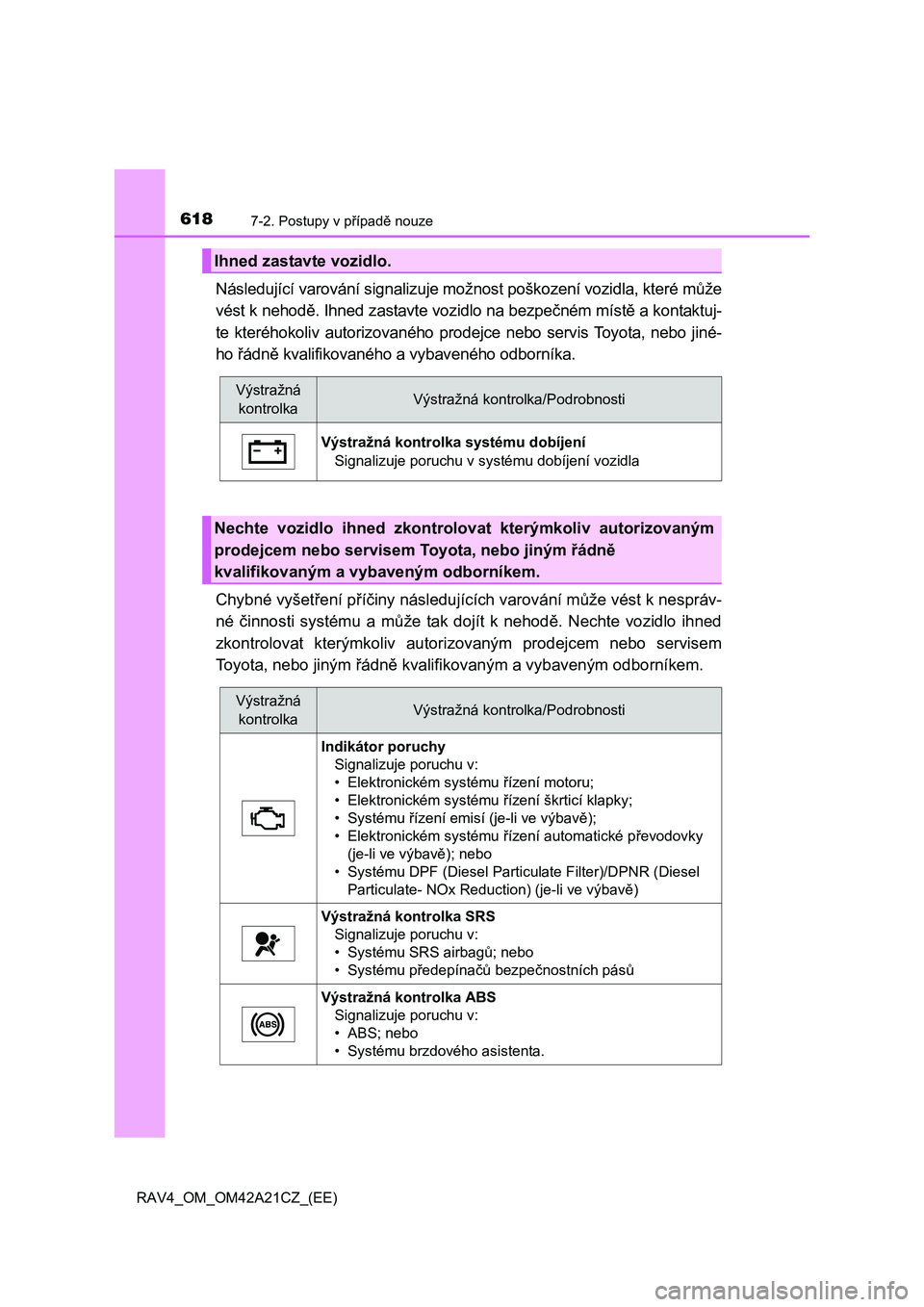

Následující varování signalizuje možnost poškození vozidla, které může
vést k nehod ě. Ihned zastavte vozidlo na bezpečném místě a kontaktuj-
te kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo jiné-
ho řádně kvalifikovaného a vybaveného odborníka.
Chybné vyšet ření příčiny následujících varování může vést k nespráv-
né činnosti systému a může tak dojít k nehodě. Nechte vozidlo ihned
zkontrolovat kterýmkoliv auto rizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
Ihned zastavte vozidlo.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti
Výstražná kontrol ka systému dobíjení
Signalizuje poruchu v systému dobíjení vozidla
Nechte vozidlo ihned zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti
Indikátor poruchy
Signalizuje poruchu v:
• Elektronickém systému řízení motoru;
• Elektronickém systému řízení škrticí klapky;
• Systému řízení emisí (je-li ve výbavě);
• Elektronickém systému řízení automatické převodovky
(je-li ve výbav ě); nebo
• Systému DPF (Diesel Particulate Filter)/DPNR (Diesel
Particulate- NOx Reduction) (je-li ve výbav ě)
Výstražná kontrolka SRS
Signalizuje poruchu v:
• Systému SRS airbag ů; nebo
• Systému p ředepínačů bezpečnostních pásů
Výstražná kontrolka ABS
Signalizuje poruchu v:
• ABS; nebo
• Systému brzdového asistenta.

6197-2. Postupy v případě nouze
7
Když nastanou potíže
RAV4_OM_OM42A21CZ_(EE)

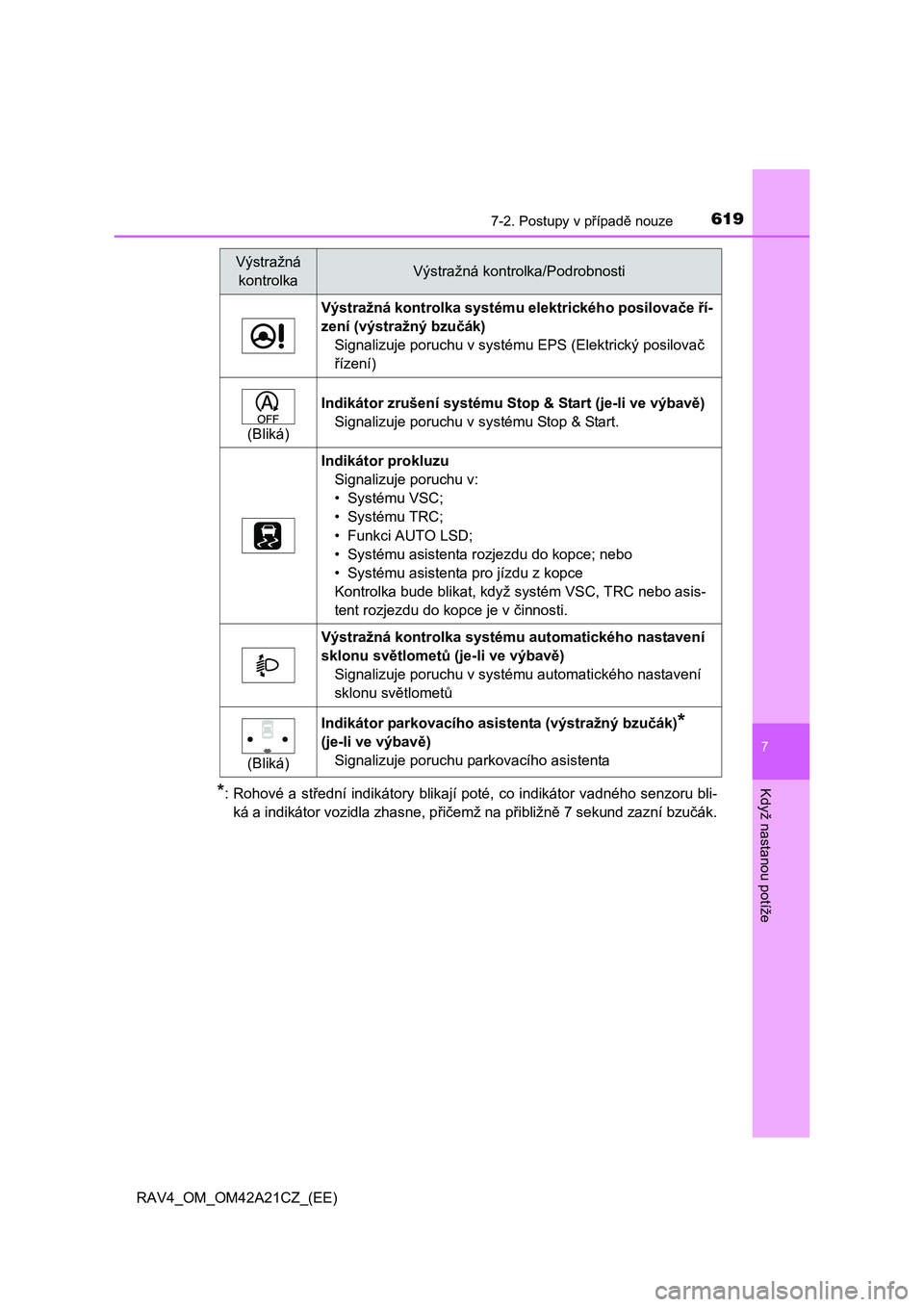

*: Rohové a střední indikátory blikají poté, co indikátor vadného senzoru bli-
ká a indikátor vozidla zhasne, p řičemž na přibližně 7 sekund zazní bzučák.
Výstražná kontrolka systému elektrického posilovače ří-
zení (výstražný bzu čák)
Signalizuje poruchu v systému EPS (Elektrický posilova č
ř ízení)
(Bliká)
Indikátor zrušení systému Stop & Start (je-li ve výbavě)
Signalizuje poruchu v systému Stop & Start.
Indikátor prokluzu
Signalizuje poruchu v:
• Systému VSC;
• Systému TRC;
• Funkci AUTO LSD;
• Systému asistenta rozjezdu do kopce; nebo
• Systému asistenta pro jízdu z kopce
Kontrolka bude blikat, když systém VSC, TRC nebo asis-
tent rozjezdu do kopce je v činnosti.
Výstražná kontrolka systému automatického nastavení
sklonu sv ětlometů (je-li ve výbavě)
Signalizuje poruchu v systému automatického nastavení
sklonu sv ětlometů
(Bliká)
Indikátor parkovacího asistenta (výstražný bzučák)*
(je-li ve výbav ě)
Signalizuje poruchu parkovacího asistenta
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti

6207-2. Postupy v případě nouze
RAV4_OM_OM42A21CZ_(EE)

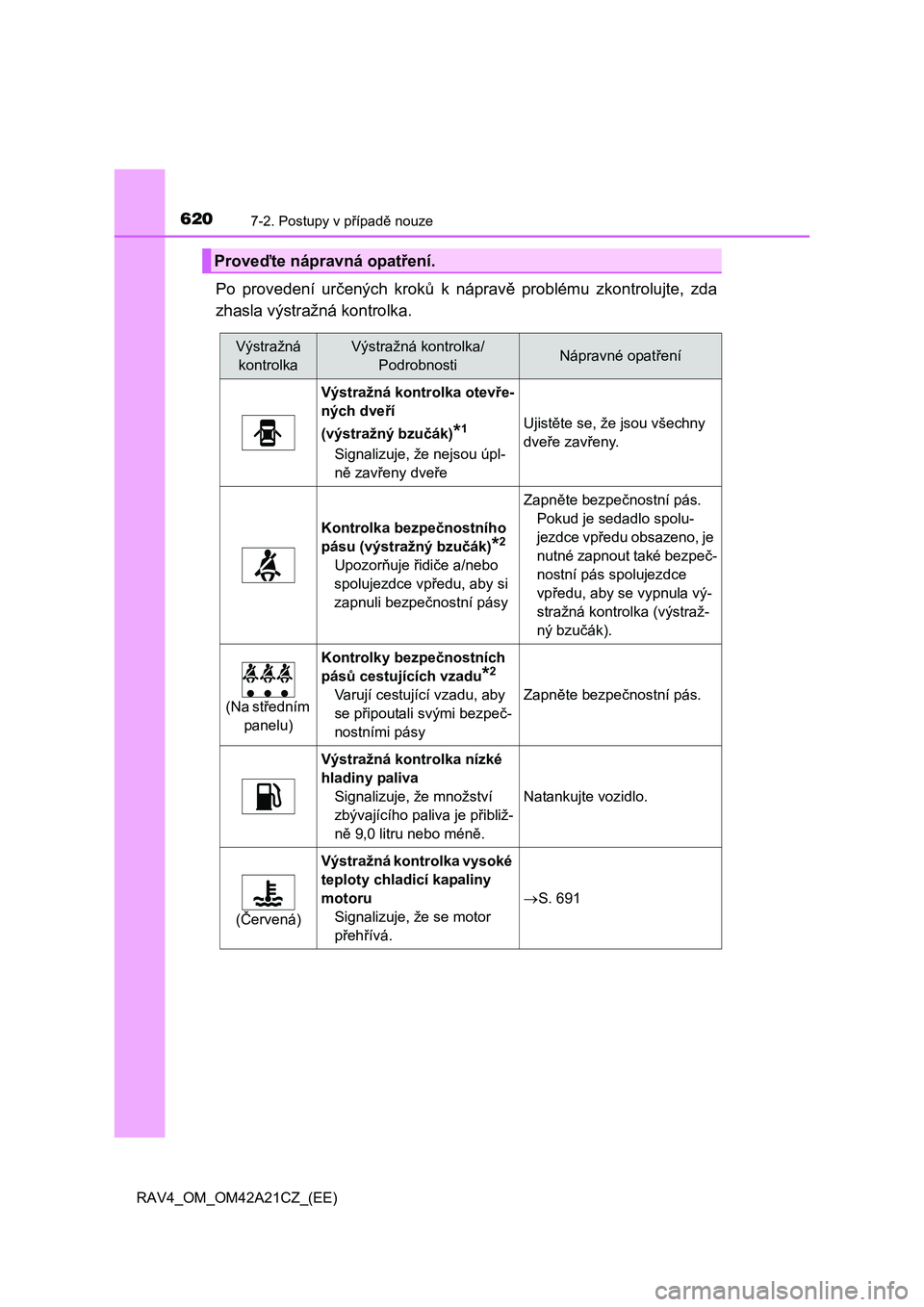

Po provedení určených kroků k nápravě problému zkontrolujte, zda
zhasla výstražná kontrolka.
Prove ďte nápravná opatření.
Výstražná
kontrolka
Výstražná kontrolka/
PodrobnostiNápravné opat ření
Výstražná kontrolka otevře-
ných dve ří
(výstražný bzu čák)*1
Signalizuje, že nejsou úpl-
n ě zavřeny dveře
Ujistěte se, že jsou všechny
dve ře zavřeny.
Kontrolka bezpečnostního
pásu (výstražný bzu čák)*2
Upozorňuje řidiče a/nebo
spolujezdce vp ředu, aby si
zapnuli bezpe čnostní pásy
Zapněte bezpečnostní pás.
Pokud je sedadlo spolu-
jezdce vp ředu obsazeno, je
nutné zapnout také bezpe č-
nostní pás spolujezdce
vp ředu, aby se vypnula vý-
stražná kontrolka (výstraž-
ný bzu čák).
(Na středním
panelu)
Kontrolky bezpe čnostních
pás ů cestujících vzadu*2
Varují cestující vzadu, aby
se p řipoutali svými bezpeč-
nostními pásy
Zapn ěte bezpečnostní pás.
Výstražná kontrolka nízké
hladiny paliva
Signalizuje, že množství
zbývajícího paliva je p řibliž-
n ě 9,0 litru nebo méně.
Natankujte vozidlo.
(Červená)
Výstražná kontrolka vysoké
teploty chladicí kapaliny
motoru
Signalizuje, že se motor
p řehřívá.
S. 691
