TOYOTA RAV4 2016 Upute Za Rukovanje (in Croatian)

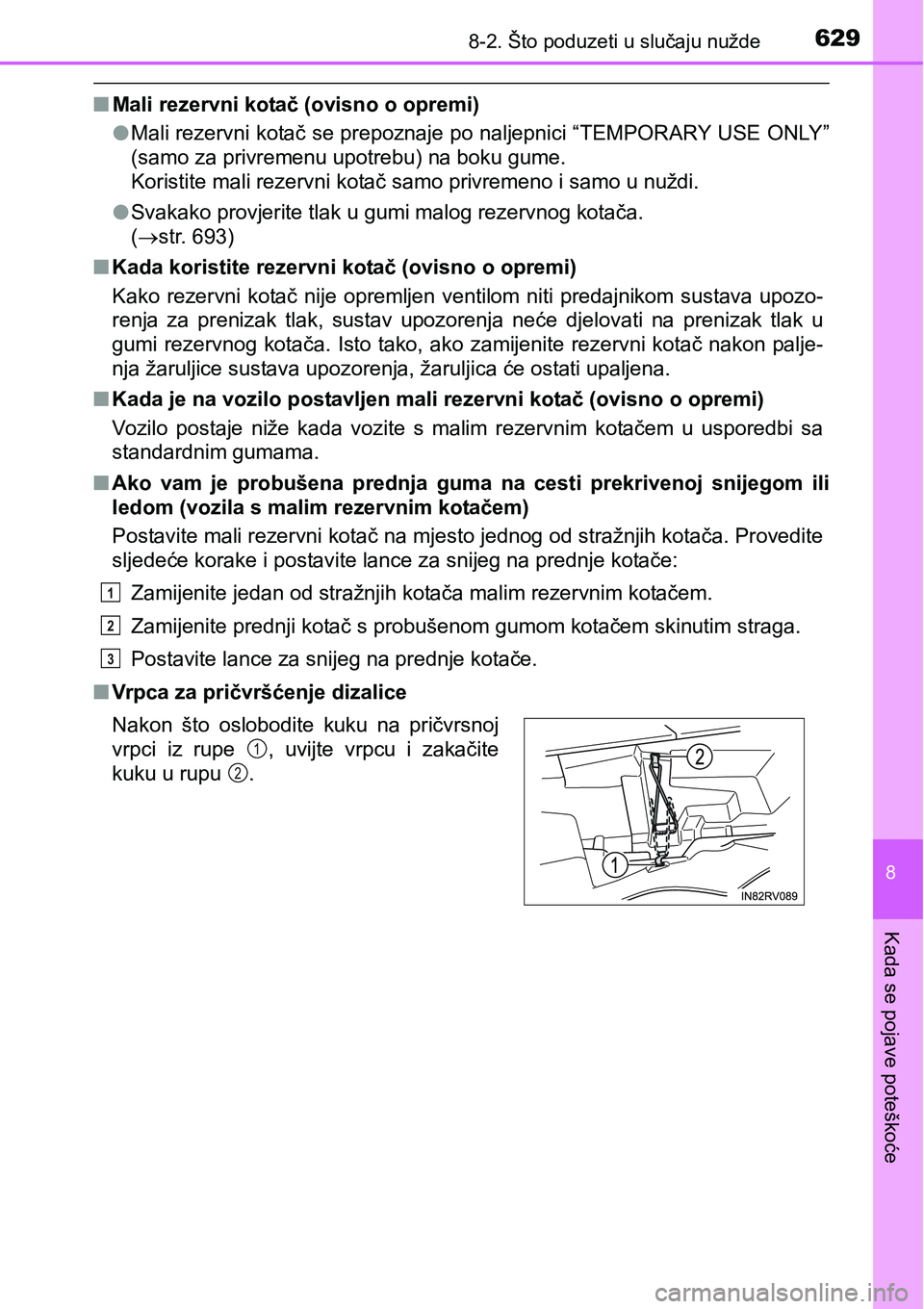

6298-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
nMali rezervni kotač (ovisno o opremi)
lMali rezervni kotač se prepoznaje po naljepnici “TEMPORARY USE ONLY”
(samo za privremenu upotrebu) na boku gume.
Koristite mali rezervni kotač samo privremeno i samo u nuždi.
lSvakako provjerite tlak u gumi malog rezervnog kotača.
(str. 693)
nKada koristite rezervni kotač (ovisno o opremi)
Kako rezervni kotač nije opremljen ventilom niti predajnikom sustava upozo-
renja za prenizak tlak, sustav upozorenja neće djelovati na prenizak tlak u
gumi rezervnog kotača. Isto tako, ako zamijenite rezervni kotač nakon palje-
nja žaruljice sustava upozorenja, žaruljica će ostati upaljena.
nKada je na vozilo postavljen mali rezervni kotač (ovisno o opremi)
Vozilo postaje niže kada vozite s malim rezervnim kotačem u usporedbi sa
standardnim gumama.
nAko vam je probušena prednja guma na cesti prekrivenoj snijegom ili
ledom (vozila s malim rezervnim kotačem)
Postavite mali rezervni kotač na mjesto jednog od stražnjih kotača. Provedite
sljedeće korake i postavite lance za snijeg na prednje kotače:
Zamijenite jedan od stražnjih kotača malim rezervnim kotačem.
Zamijenite prednji kotač s probušenom gumom kotačem skinutim straga.
Postavite lance za snijeg na prednje kotače.
nVrpca za pričvršćenje dizalice
Nakon što oslobodite kuku na pričvrsnoj
vrpci iz rupe , uvijte vrpcu i zakačite
kuku u rupu .
1
2
3
1
2

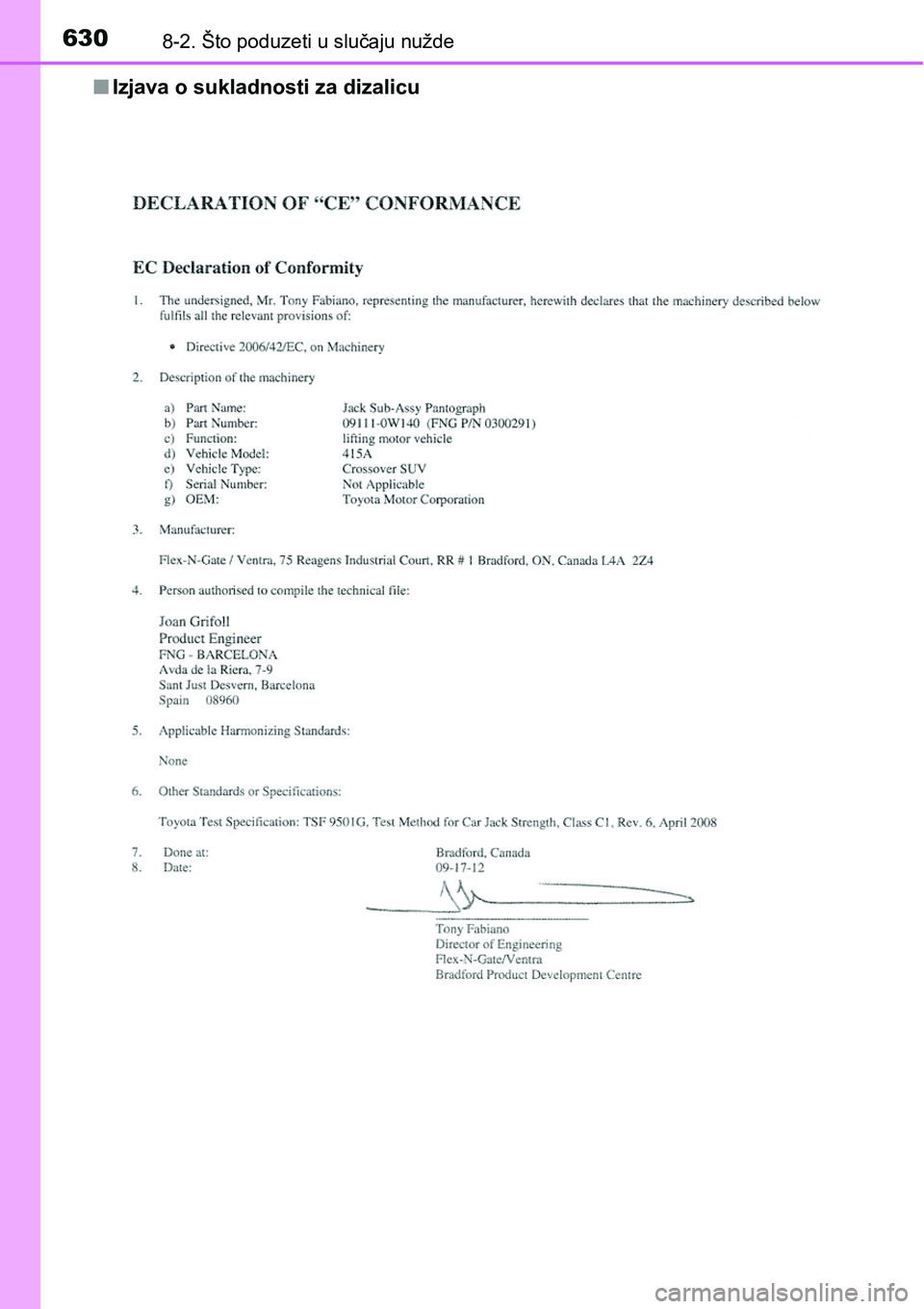

6308-2. Što poduzeti u slučaju nužde
nIzjava o sukladnosti za dizalicu

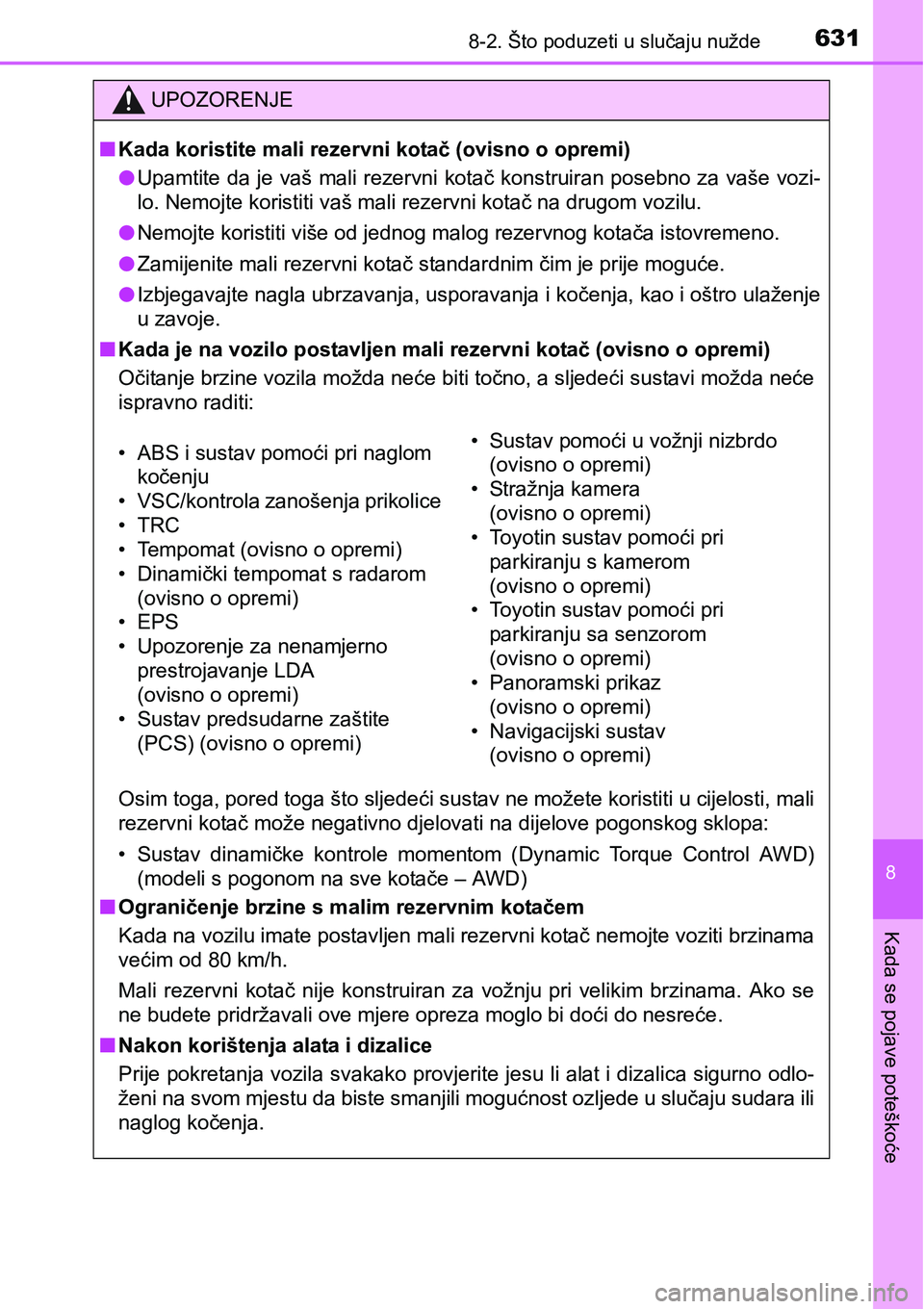

6318-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
UPOZORENJE
nKada koristite mali rezervni kotač (ovisno o opremi)
lUpamtite da je vaš mali rezervni kotač konstruiran posebno za vaše vozi-
lo. Nemojte koristiti vaš mali rezervni kotač na drugom vozilu.
lNemojte koristiti više od jednog malog rezervnog kotača istovremeno.
lZamijenite mali rezervni kotač standardnim čim je prije moguće.
lIzbjegavajte nagla ubrzavanja, usporavanja i kočenja, kao i oštro ulaženje
u zavoje.
nKada je na vozilo postavljen mali rezervni kotač (ovisno o opremi)
Očitanje brzine vozila možda neće biti točno, a sljedeći sustavi možda neće
ispravno raditi:
Osim toga, pored toga što sljedeći sustav ne možete koristiti u cijelosti, mali
rezervni kotač može negativno djelovati na dijelove pogonskog sklopa:
• Sustav dinamičke kontrole momentom (Dynamic Torque Control AWD)
(modeli s pogonom na sve kotače – AWD)
nOgraničenje brzine s malim rezervnim kotačem
Kada na vozilu imate postavljen mali rezervni kotač nemojte voziti brzinama
većim od 80 km/h.
Mali rezervni kotač nije konstruiran za vožnju pri velikim brzinama. Ako se
ne budete pridržavali ove mjere opreza moglo bi doći do nesreće.
nNakon korištenja alata i dizalice
Prije pokretanja vozila svakako provjerite jesu li alat i dizalica sigurno odlo-
ženi na svom mjestu da biste smanjili mogućnost ozljede u slučaju sudara ili
naglog kočenja.
• ABS i sustav pomoći pri naglom
kočenju
• VSC/kontrola zanošenja prikolice
•TRC
• Tempomat (ovisno o opremi)
• Dinamički tempomat s radarom
(ovisno o opremi)
•EPS
• Upozorenje za nenamjerno
prestrojavanje LDA
(ovisno o opremi)
• Sustav predsudarne zaštite
(PCS) (ovisno o opremi)• Sustav pomoći u vožnji nizbrdo
(ovisno o opremi)
• Stražnja kamera
(ovisno o opremi)
• Toyotin sustav pomoći pri
parkiranju s kamerom
(ovisno o opremi)
• Toyotin sustav pomoći pri
parkiranju sa senzorom
(ovisno o opremi)
• Panoramski prikaz
(ovisno o opremi)
• Navigacijski sustav
(ovisno o opremi)

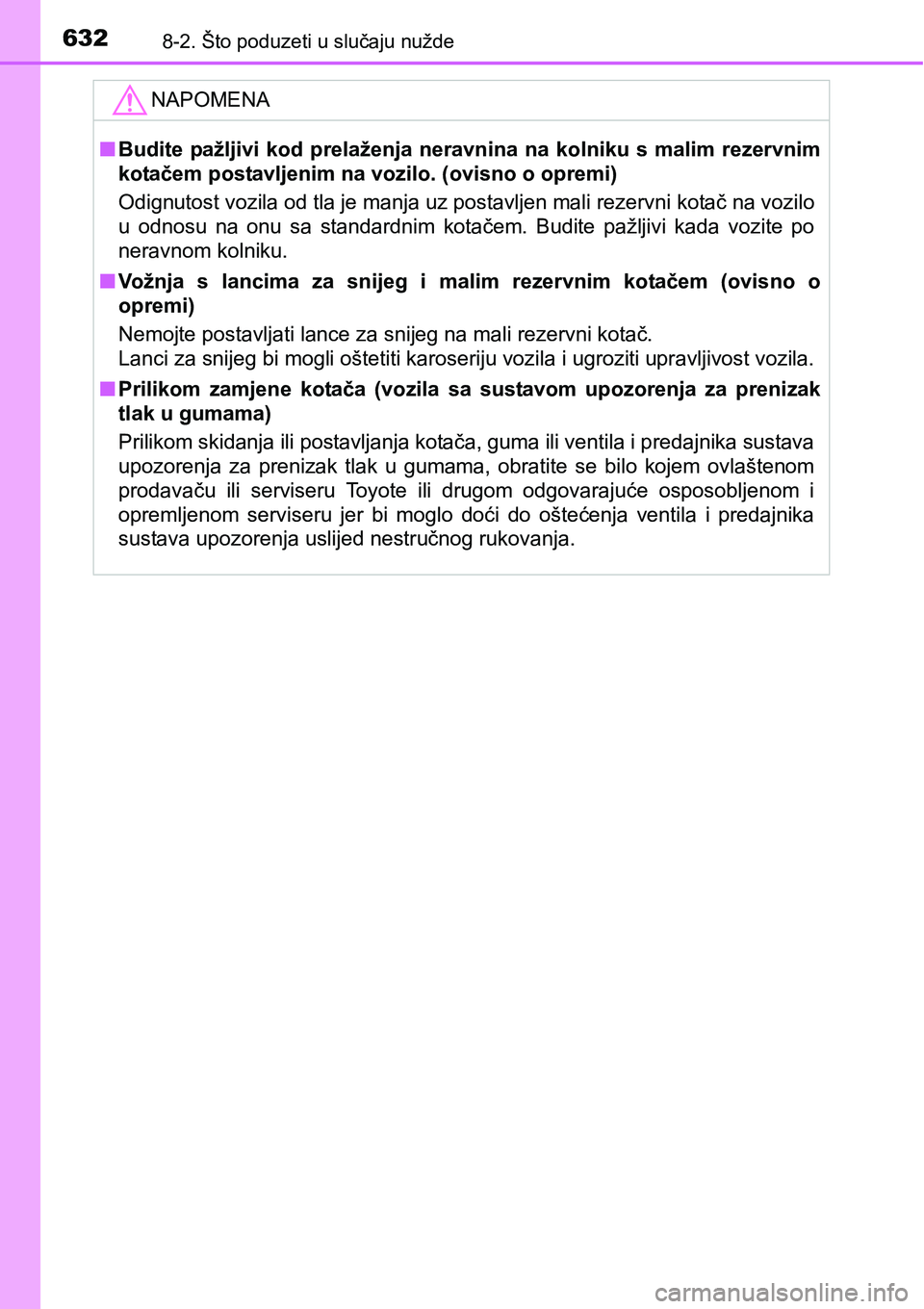

6328-2. Što poduzeti u slučaju nužde
NAPOMENA
nBudite pažljivi kod prelaženja neravnina na kolniku s malim rezervnim
kotačem postavljenim na vozilo. (ovisno o opremi)
Odignutost vozila od tla je manja uz postavljen mali rezervni kotač na vozilo
u odnosu na onu sa standardnim kotačem. Budite pažljivi kada vozite po
neravnom kolniku.
nVožnja s lancima za snijeg i malim rezervnim kotačem (ovisno o
opremi)
Nemojte postavljati lance za snijeg na mali rezervni kotač.
Lanci za snijeg bi mogli oštetiti karoseriju vozila i ugroziti upravljivost vozila.
nPrilikom zamjene kotača (vozila sa sustavom upozorenja za prenizak
tlak u gumama)
Prilikom skidanja ili postavljanja kotača, guma ili ventila i predajnika sustava
upozorenja za prenizak tlak u gumama, obratite se bilo kojem ovlaštenom
prodavaču ili serviseru Toyote ili drugom odgovarajuće osposobljenom i
opremljenom serviseru jer bi moglo doći do oštećenja ventila i predajnika
sustava upozorenja uslijed nestručnog rukovanja.

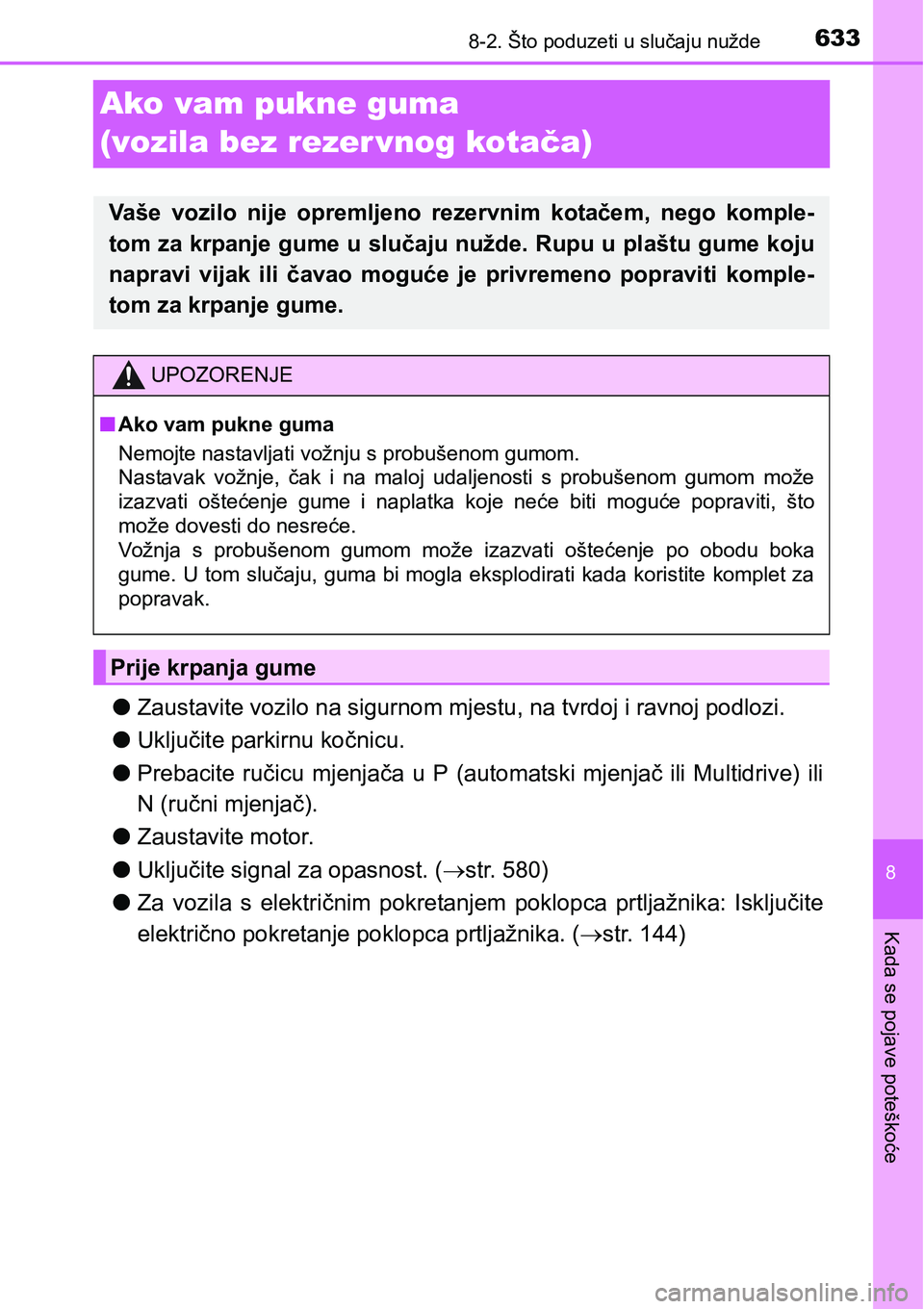

6338-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
Ako vam pukne guma
(vozila bez rezer vnog kotača)
lZaustavite vozilo na sigurnom mjestu, na tvrdoj i ravnoj podlozi.
lUključite parkirnu kočnicu.
lPrebacite ručicu mjenjača u P (automatski mjenjač ili Multidrive) ili
N (ručni mjenjač).
lZaustavite motor.
lUključite signal za opasnost. (str. 580)
lZa vozila s električnim pokretanjem poklopca prtljažnika: Isključite
električno pokretanje poklopca prtljažnika. (str. 144)
Vaše vozilo nije opremljeno rezervnim kotačem, nego komple-
tom za krpanje gume u slučaju nužde. Rupu u plaštu gume koju
napravi vijak ili čavao moguće je privremeno popraviti komple-
tom za krpanje gume.
UPOZORENJE
nAko vam pukne guma
Nemojte nastavljati vožnju s probušenom gumom.
Nastavak vožnje, čak i na maloj udaljenosti s probušenom gumom može
izazvati oštećenje gume i naplatka koje neće biti moguće popraviti, što
može dovesti do nesreće.
Vožnja s probušenom gumom može izazvati oštećenje po obodu boka
gume. U tom slučaju, guma bi mogla eksplodirati kada koristite komplet za
popravak.
Prije krpanja gume

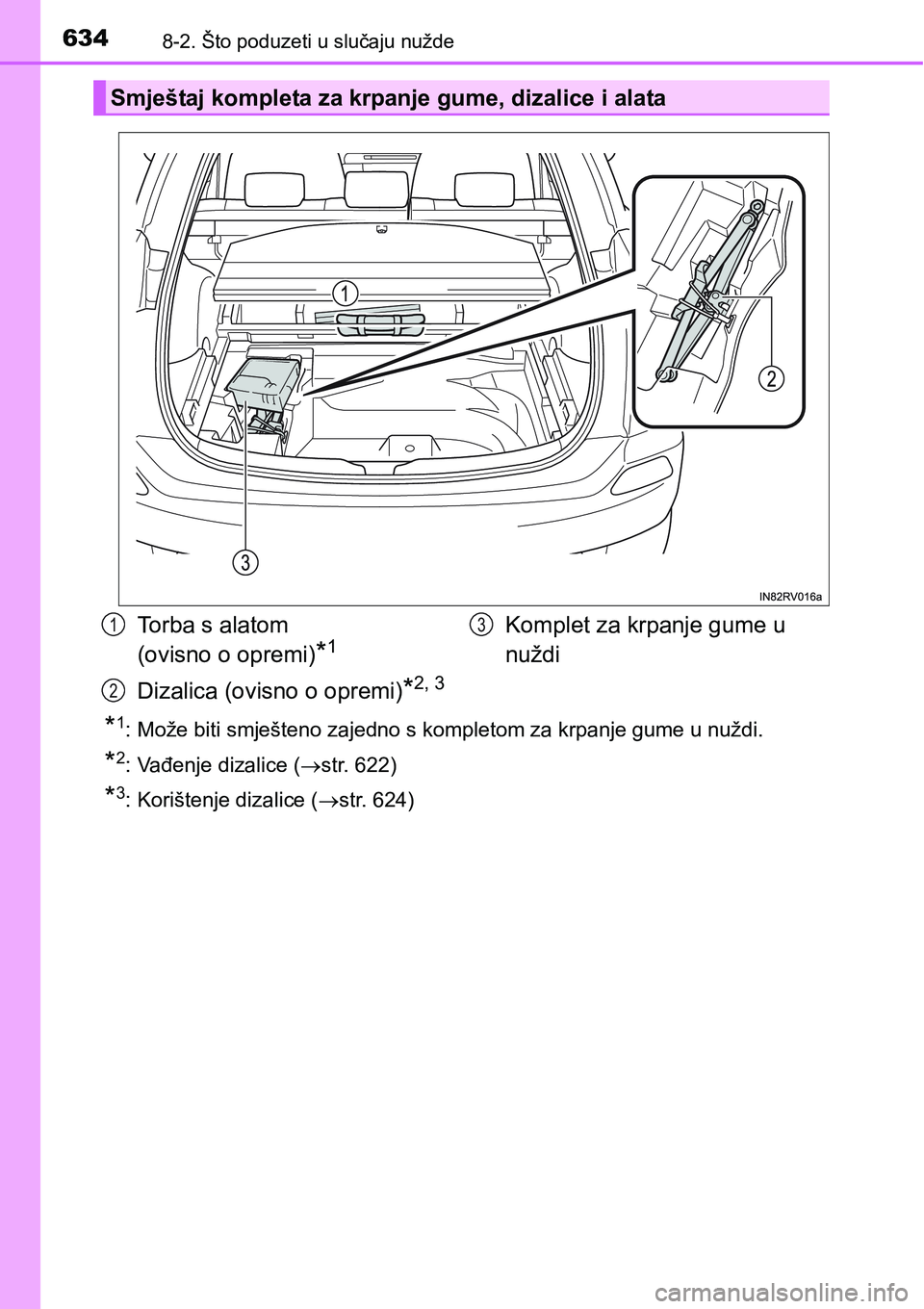

6348-2. Što poduzeti u slučaju nužde
*1: Može biti smješteno zajedno s kompletom za krpanje gume u nuždi.
*2: Vađenje dizalice (str. 622)
*3: Korištenje dizalice (str. 624)
Smještaj kompleta za krpanje gume, dizalice i alata
Torba s alatom
(ovisno o opremi)
*1
Dizalica (ovisno o opremi)*2, 3
Komplet za krpanje gume u
nuždi1
2
3

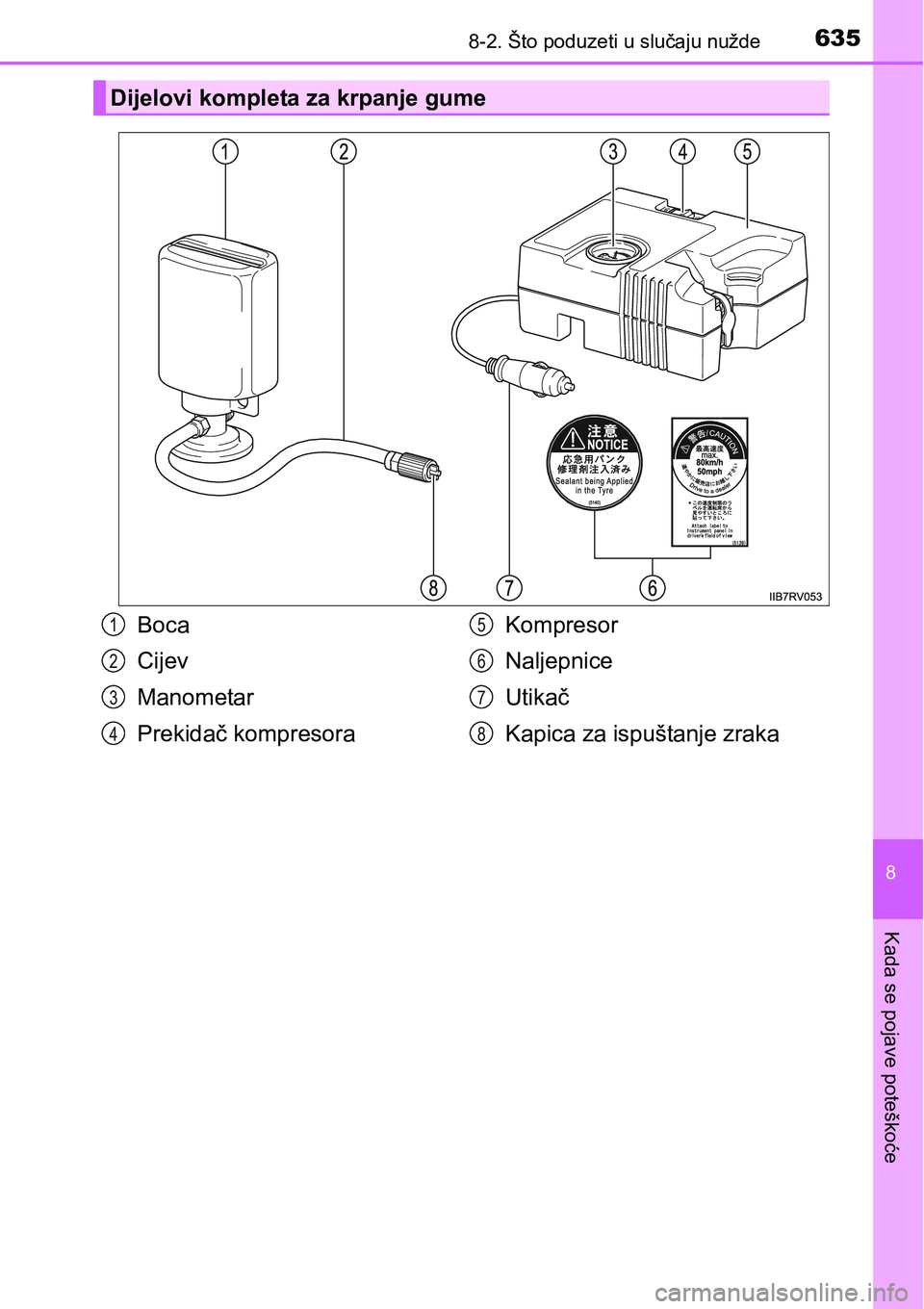

6358-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
Dijelovi kompleta za krpanje gume
Boca
Cijev
Manometar
Prekidač kompresoraKompresor
Naljepnice
Utikač
Kapica za ispuštanje zraka1
2
3
4
5
6
7
8

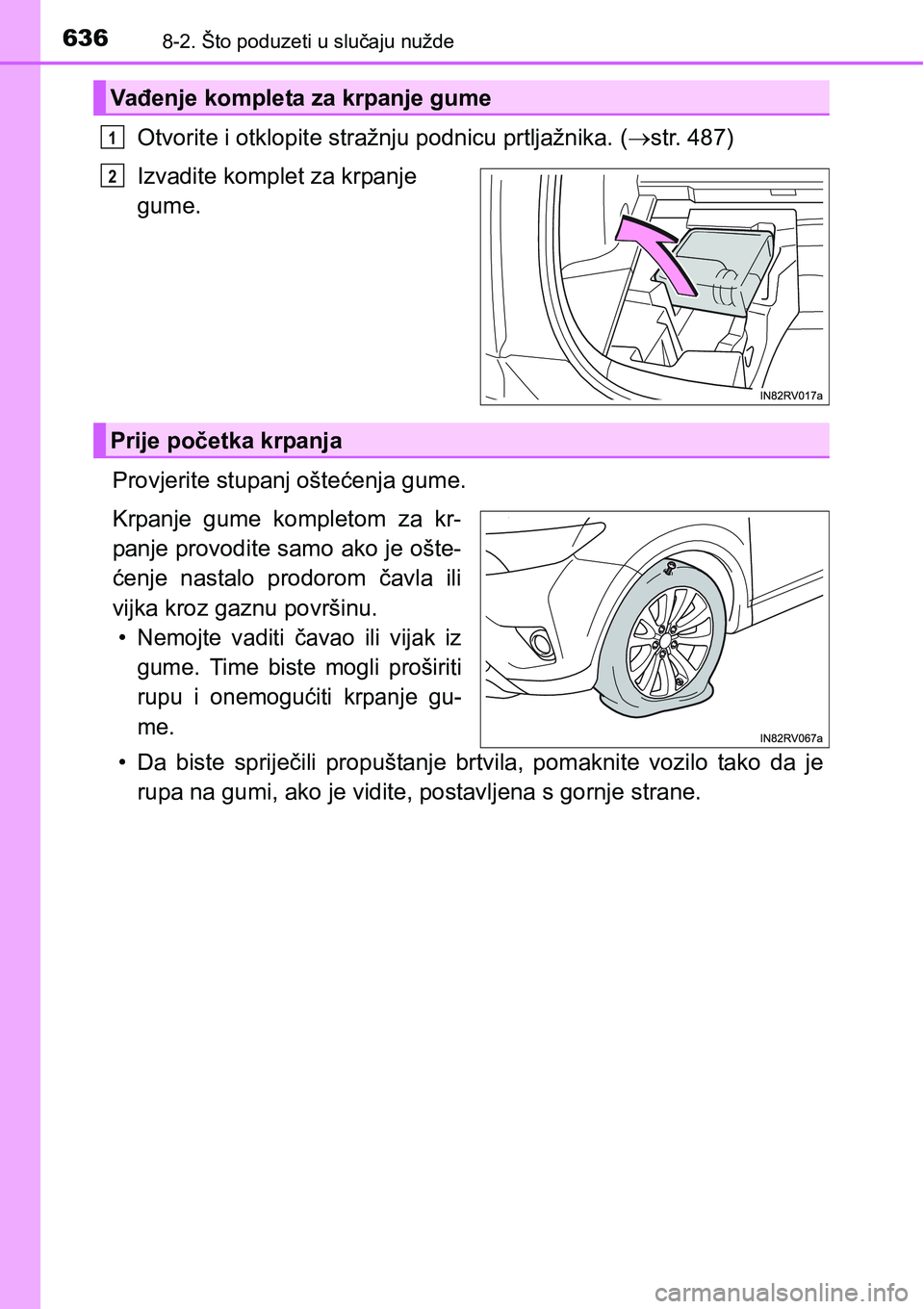

6368-2. Što poduzeti u slučaju nužde
Otvorite i otklopite stražnju podnicu prtljažnika. (str. 487)
Izvadite komplet za krpanje
gume.
Provjerite stupanj oštećenja gume.
Krpanje gume kompletom za kr-
panje provodite samo ako je ošte-
ćenje nastalo prodorom čavla ili
vijka kroz gaznu površinu.
• Nemojte vaditi čavao ili vijak iz
gume. Time biste mogli proširiti
rupu i onemogućiti krpanje gu-
me.
• Da biste spriječili propuštanje brtvila, pomaknite vozilo tako da je
rupa na gumi, ako je vidite, postavljena s gornje strane.
Vađenje kompleta za krpanje gume
1
2
Prije početka krpanja

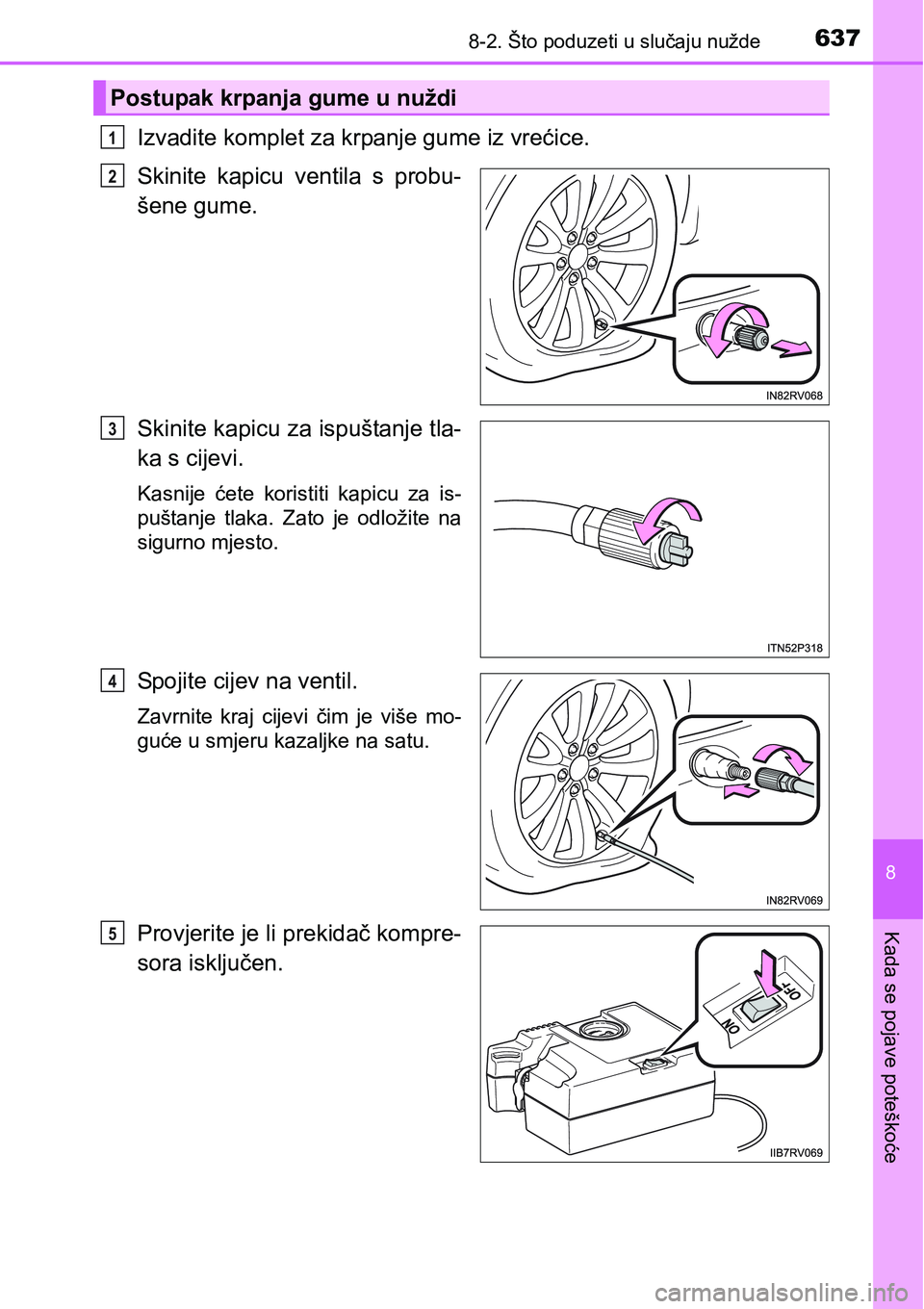

6378-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
Izvadite komplet za krpanje gume iz vrećice.
Skinite kapicu ventila s probu-
šene gume.
Skinite kapicu za ispuštanje tla-
ka s cijevi.
Kasnije ćete koristiti kapicu za is-
puštanje tlaka. Zato je odložite na
sigurno mjesto.
Spojite cijev na ventil.
Zavrnite kraj cijevi čim je više mo-
guće u smjeru kazaljke na satu.
Provjerite je li prekidač kompre-
sora isključen.
Postupak krpanja gume u nuždi
1
2
3
4
5

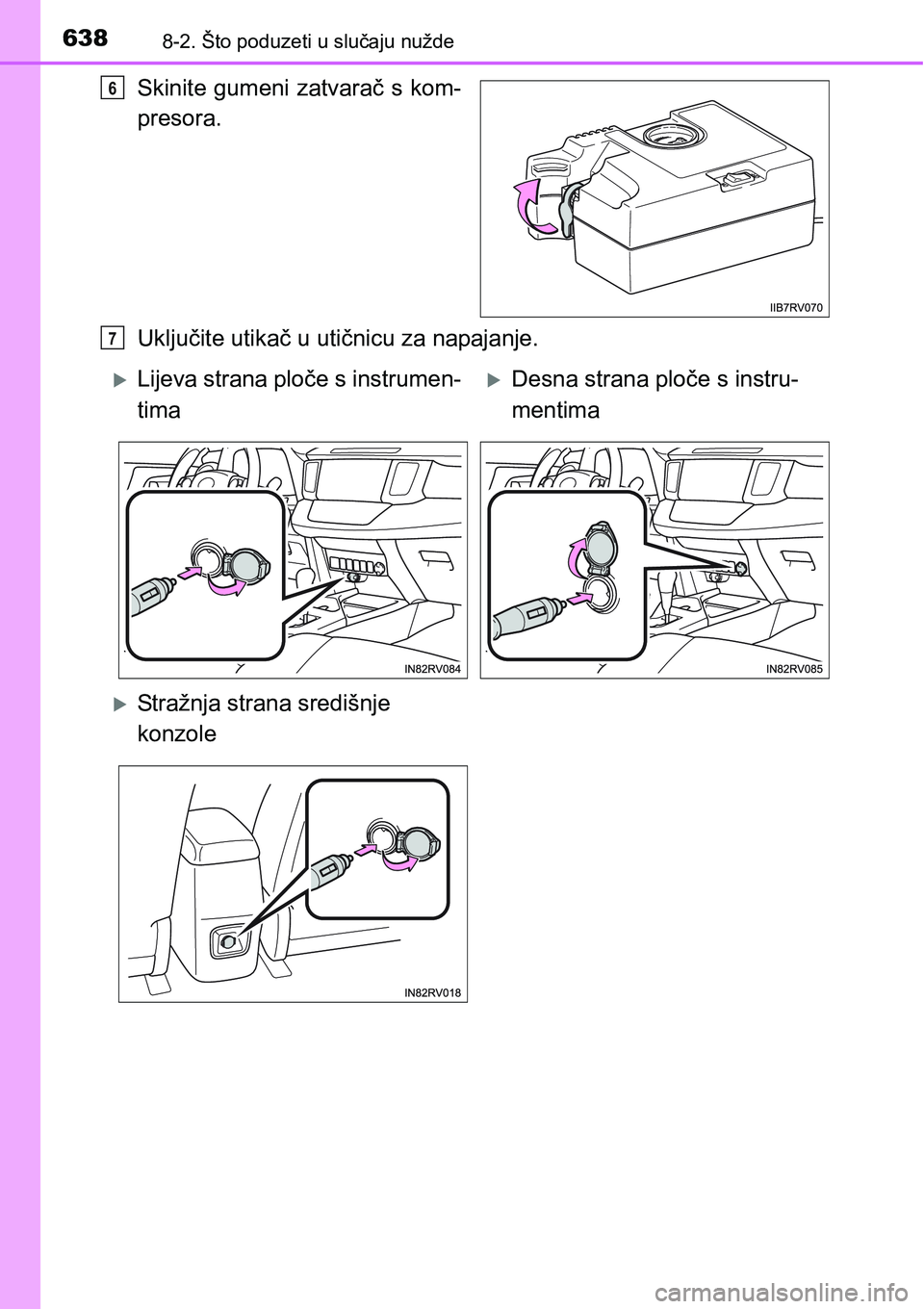

6388-2. Što poduzeti u slučaju nužde
Skinite gumeni zatvarač s kom-
presora.
Uključite utikač u utičnicu za napajanje.6
7
Lijeva strana ploče s instrumen-
timaDesna strana ploče s instru-
mentima
Stražnja strana središnje
konzole
