Ako vam pukne guma
(vozila s rezer vnim kotačem)
lZaustavite vozilo na tvrdoj i ravnoj podlozi.
lUključite parkirnu kočnicu.
lPrebacite ručicu mjenjača u P (automatski mjenjač ili Multidrive) ili
R (ručni mjenjač).
lZaustavite motor.
lUključite signal za opasnost. (str. 580)
lZa vozila s električnim pokretanjem poklopca prtljažnika: Isključite
električno pokretanje poklopca prtljažnika. (str. 144)
Vaše je vozilo opremljeno rezervnim kotačem. Zamijenite kotač s
probušenom gumom rezervnim kotačem.
Više pojedinosti o gumama: str. 538
UPOZORENJE
nAko vam pukne guma
Nemojte nastaviti vožnju s probušenom gumom.
Ako nastavite vožnju makar i samo kratku udaljenost s probušenom gu-
mom, guma i naplatak se mogu oštetiti do te mjere da njihov popravak više
nije moguć, što može dovesti do nesreće.
Prije podizanja vozila dizalicom

6208-2. Što poduzeti u slučaju nužde
*: Može biti smješteno zajedno s dizalicom.

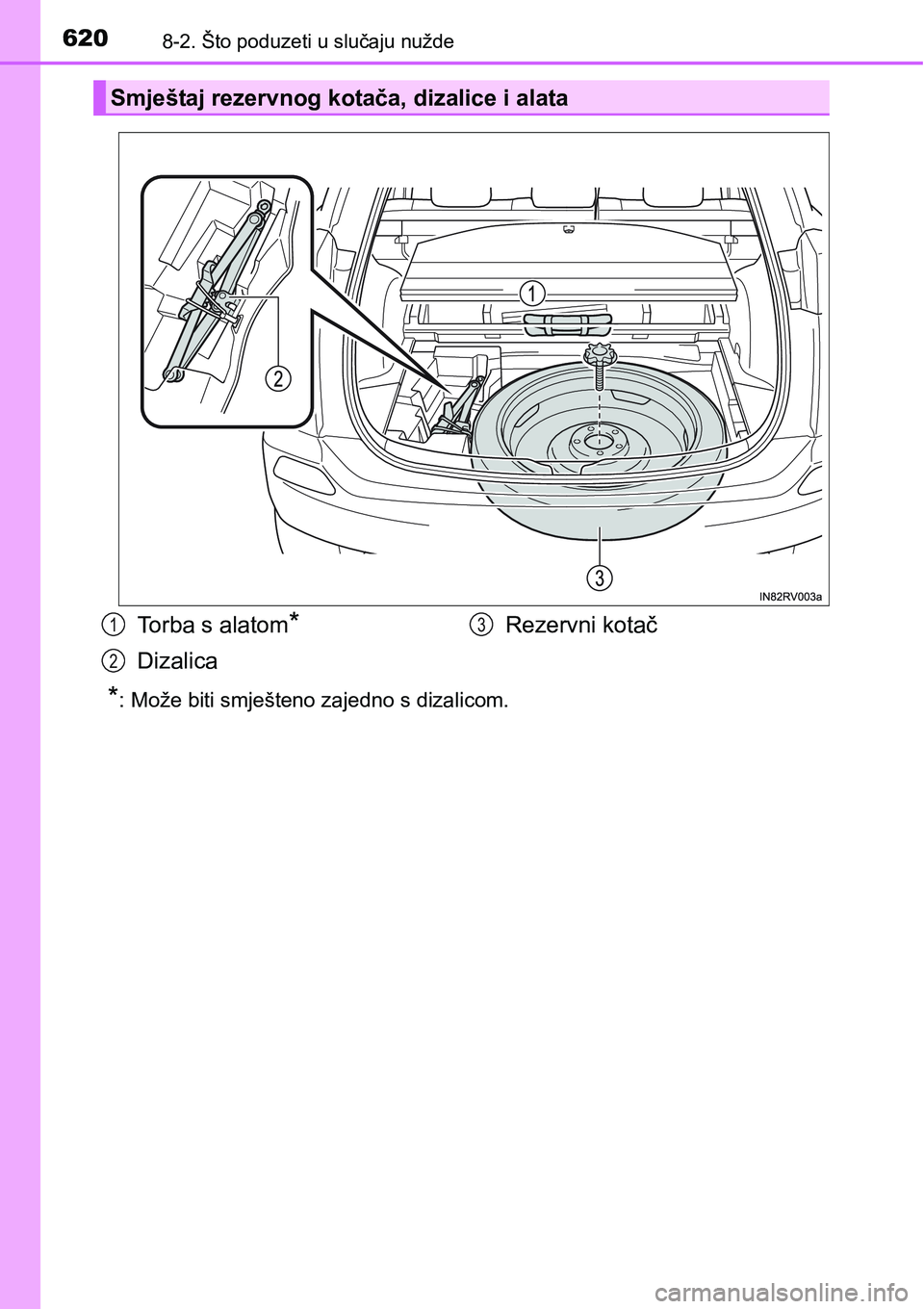

Smještaj rezervnog kotača, dizalice i alata
Torba s alatom*
DizalicaRezervni kotač
1
2
3

6218-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
UPOZORENJE

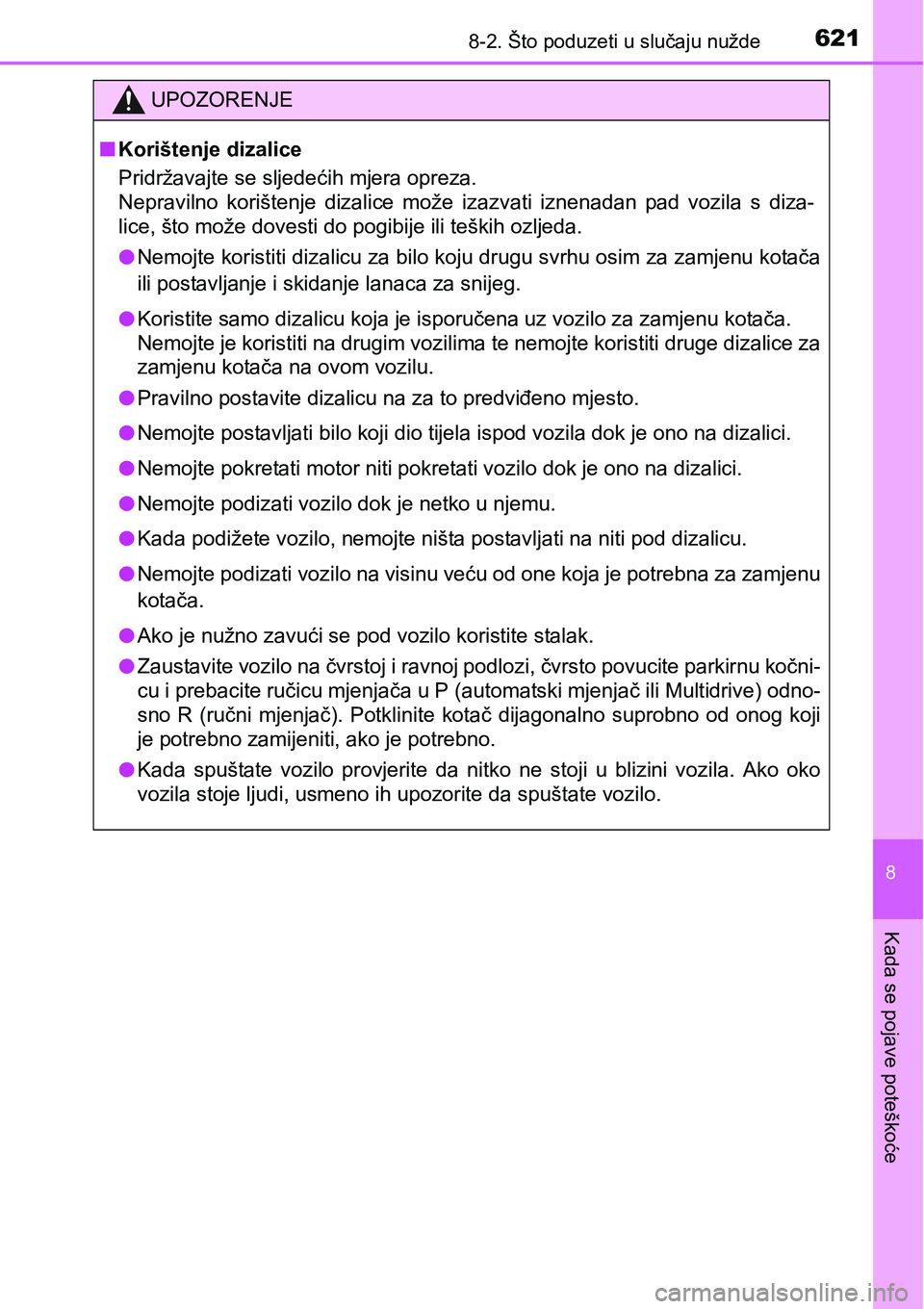

nKorištenje dizalice
Pridržavajte se sljedećih mjera opreza.
Nepravilno korištenje dizalice može izazvati iznenadan pad vozila s diza-
lice, što može dovesti do pogibije ili teških ozljeda.
lNemojte koristiti dizalicu za bilo koju drugu svrhu osim za zamjenu kotača
ili postavljanje i skidanje lanaca za snijeg.
lKoristite samo dizalicu koja je isporučena uz vozilo za zamjenu kotača.
Nemojte je koristiti na drugim vozilima te nemojte koristiti druge dizalice za
zamjenu kotača na ovom vozilu.
lPravilno postavite dizalicu na za to predviđeno mjesto.
lNemojte postavljati bilo koji dio tijela ispod vozila dok je ono na dizalici.
lNemojte pokretati motor niti pokretati vozilo dok je ono na dizalici.
lNemojte podizati vozilo dok je netko u njemu.
lKada podižete vozilo, nemojte ništa postavljati na niti pod dizalicu.
lNemojte podizati vozilo na visinu veću od one koja je potrebna za zamjenu
kotača.
lAko je nužno zavući se pod vozilo koristite stalak.
lZaustavite vozilo na čvrstoj i ravnoj podlozi, čvrsto povucite parkirnu kočni-
cu i prebacite ručicu mjenjača u P (automatski mjenjač ili Multidrive) odno-
sno R (ručni mjenjač). Potklinite kotač dijagonalno suprobno od onog koji
je potrebno zamijeniti, ako je potrebno.
lKada spuštate vozilo provjerite da nitko ne stoji u blizini vozila. Ako oko
vozila stoje ljudi, usmeno ih upozorite da spuštate vozilo.

6228-2. Što poduzeti u slučaju nužde
Vozila s velikim rezervnim kota-
čem: Zakrenite kotačić obje kop-
če na stražnjoj podnici da biste
je oslobodili.
Maknite stražnju podnicu.
Izvadite dizalicu.
Otkačite kuku i izvadite dizalicu.
Kada odlažete dizalicu, vrtite
vreteno dizalice do krajnjeg po-
ložaja, pričvrstite je gumenom
vrpcom i zatim je odložite.

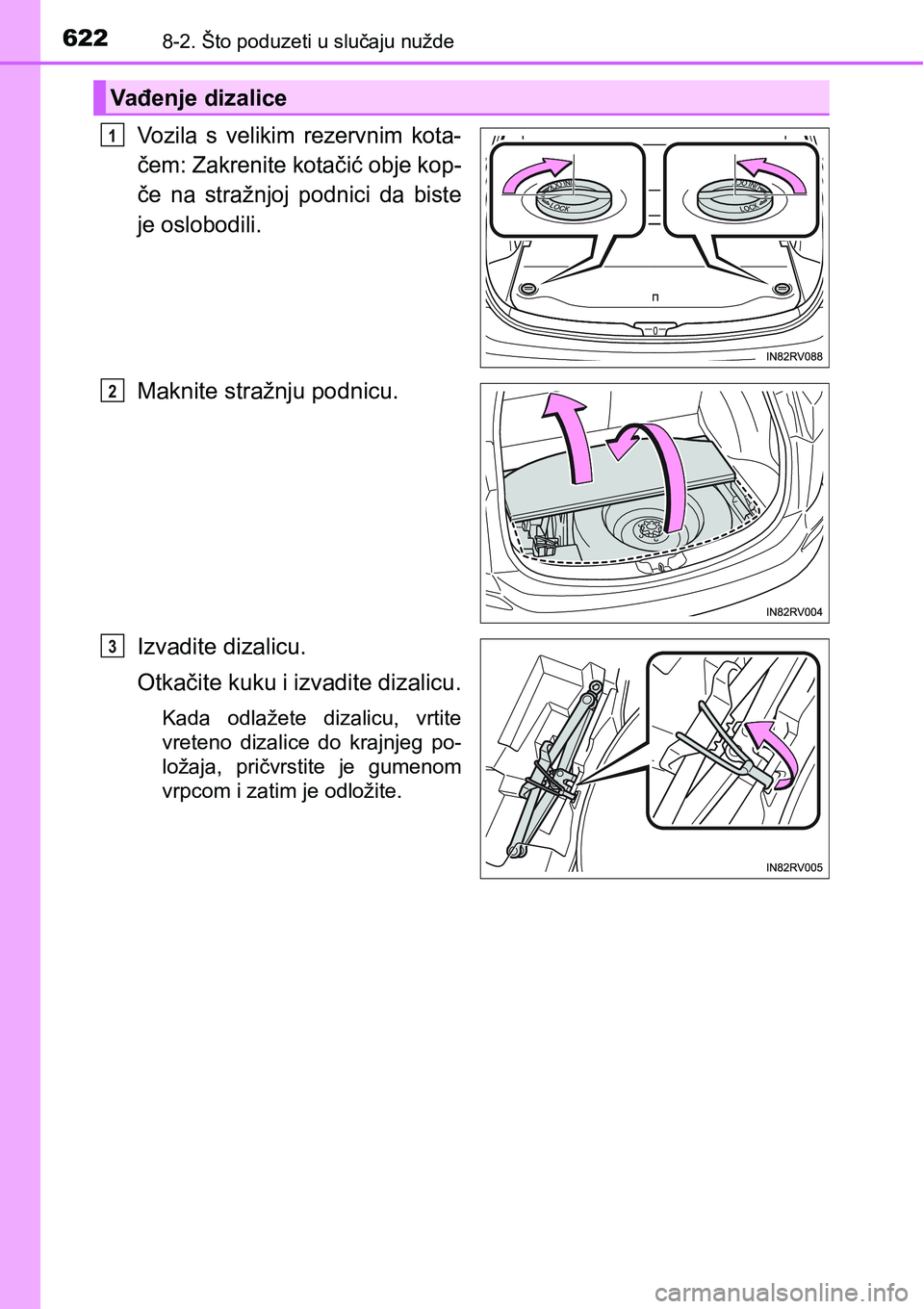

Vađenje dizalice
1
2
3

6238-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
Otpustite središnji vijak za pričvrš-
ćenje koji osigurava rezervni ko-
tač.

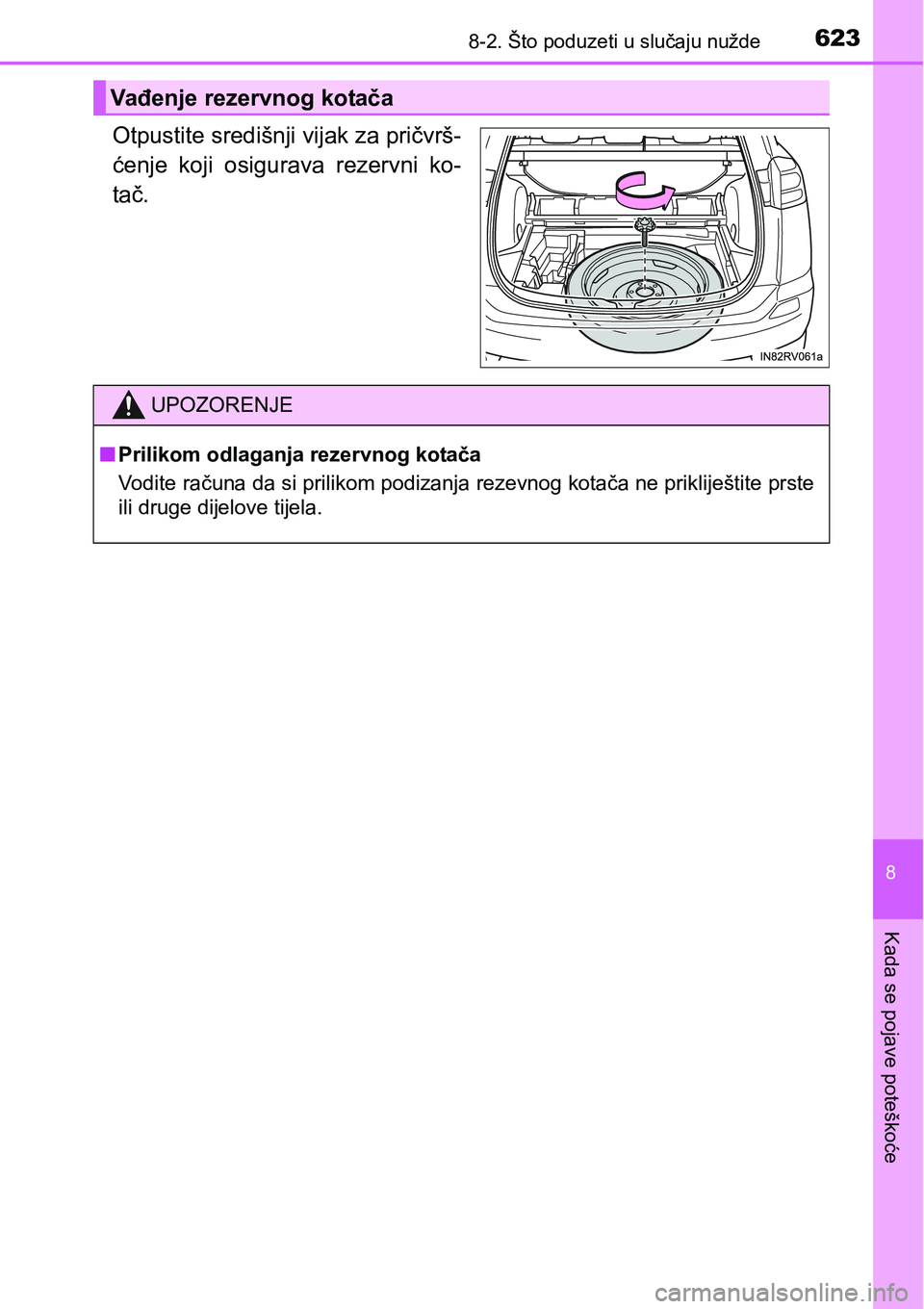

Vađenje rezervnog kotača
UPOZORENJE
nPrilikom odlaganja rezervnog kotača
Vodite računa da si prilikom podizanja rezevnog kotača ne prikliještite prste
ili druge dijelove tijela.

6248-2. Što poduzeti u slučaju nužde
Potklinite kotače.
Skinite poklopac kotača ključem za matice kotača.
Da biste zaštitili poklopac kotača, postavite krpu između ključa i poklopca
kotača.

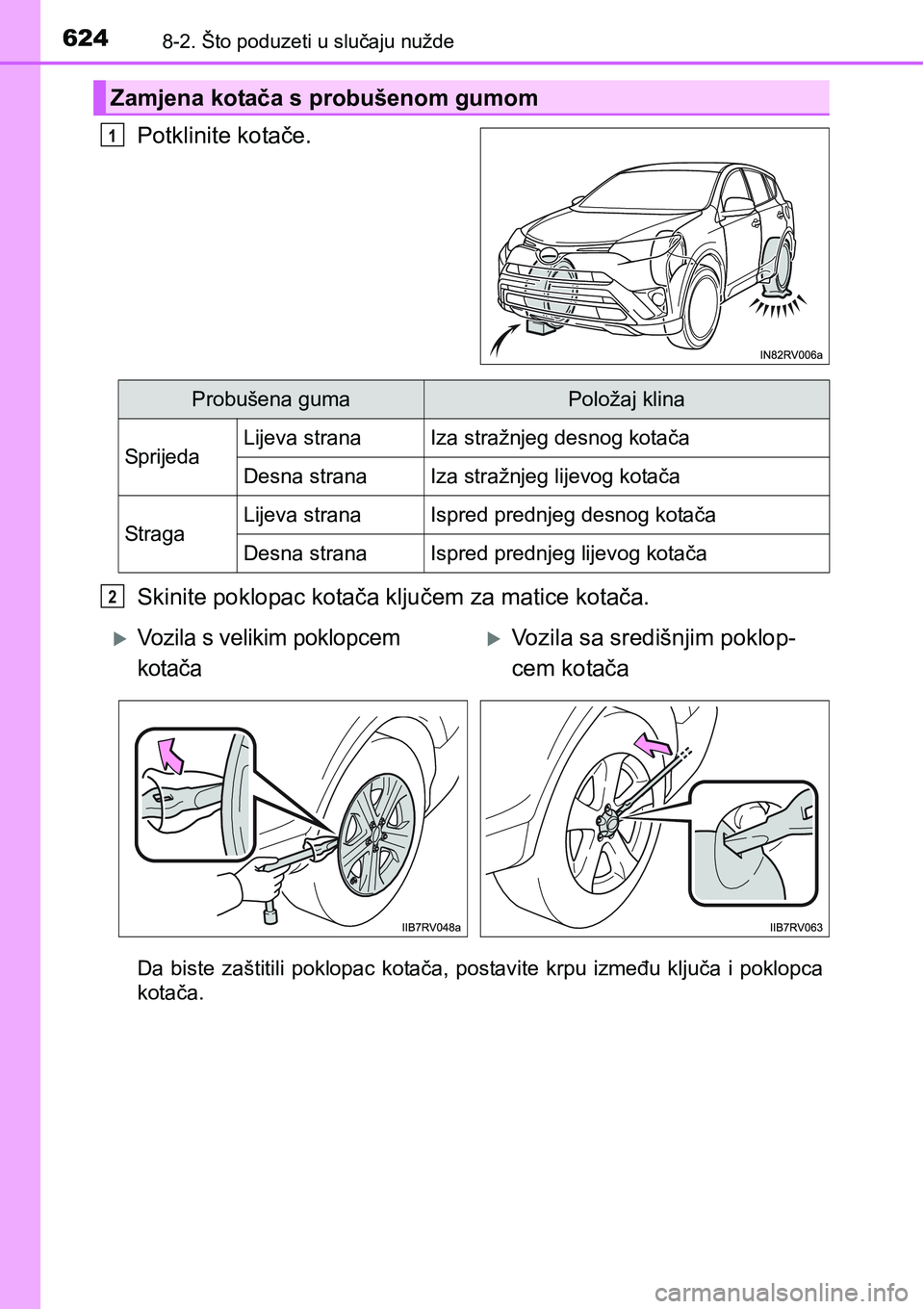

Zamjena kotača s probušenom gumom
1
Probušena gumaPoložaj klina
SprijedaLijeva stranaIza stražnjeg desnog kotača
Desna stranaIza stražnjeg lijevog kotača
StragaLijeva stranaIspred prednjeg desnog kotača
Desna stranaIspred prednjeg lijevog kotača
2
Vozila s velikim poklopcem
kotačaVozila sa središnjim poklop-
cem kotača

6258-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
Lagano otpustite matice kotača
(jedan okretaj).

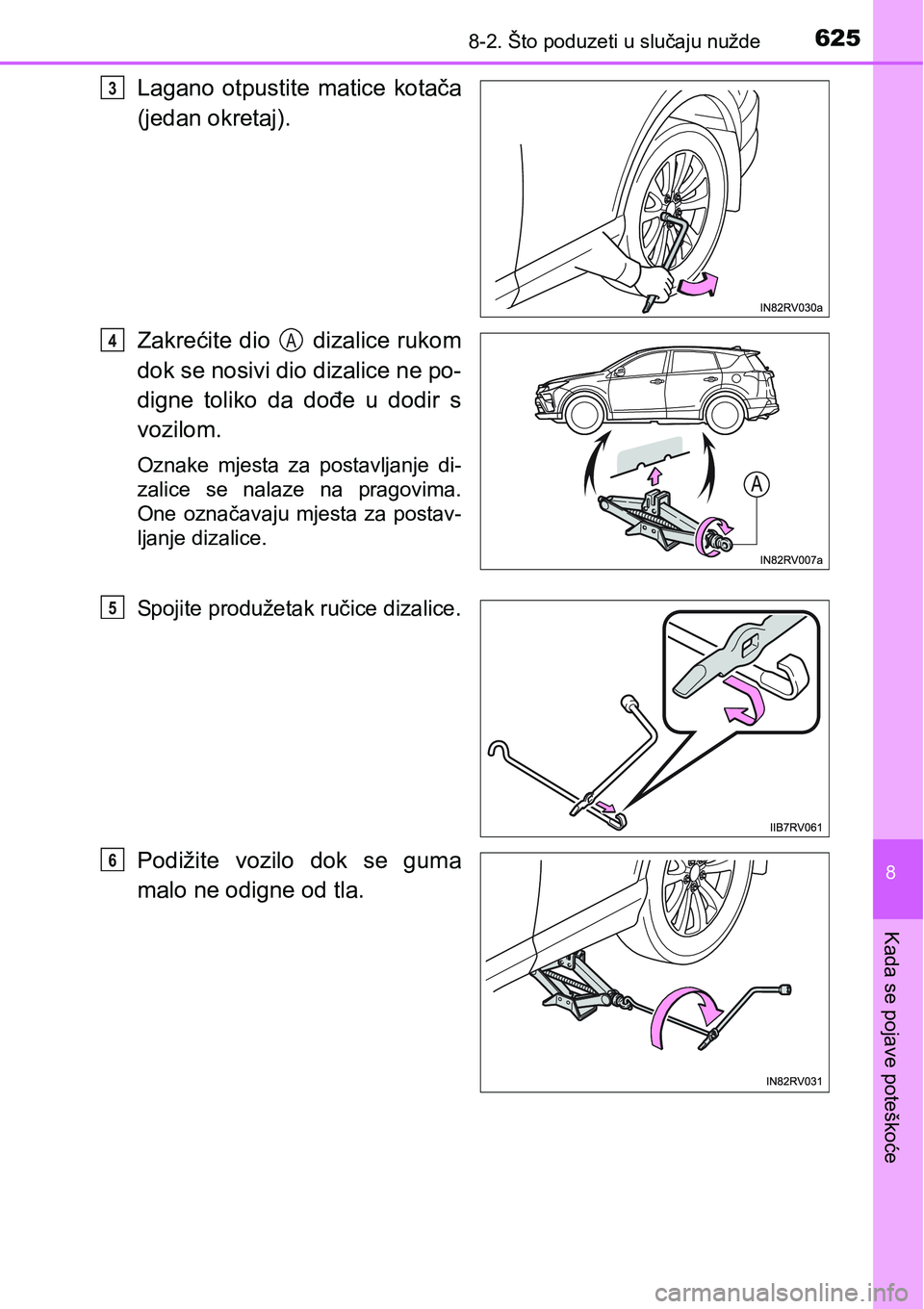

Zakrećite dio dizalice rukom
dok se nosivi dio dizalice ne po-
digne toliko da dođe u dodir s
vozilom.
Oznake mjesta za postavljanje di-
zalice se nalaze na pragovima.
One označavaju mjesta za postav-
ljanje dizalice.
Spojite produžetak ručice dizalice.
Podižite vozilo dok se guma
malo ne odigne od tla.
3
4A
5
6

6268-2. Što poduzeti u slučaju nužde

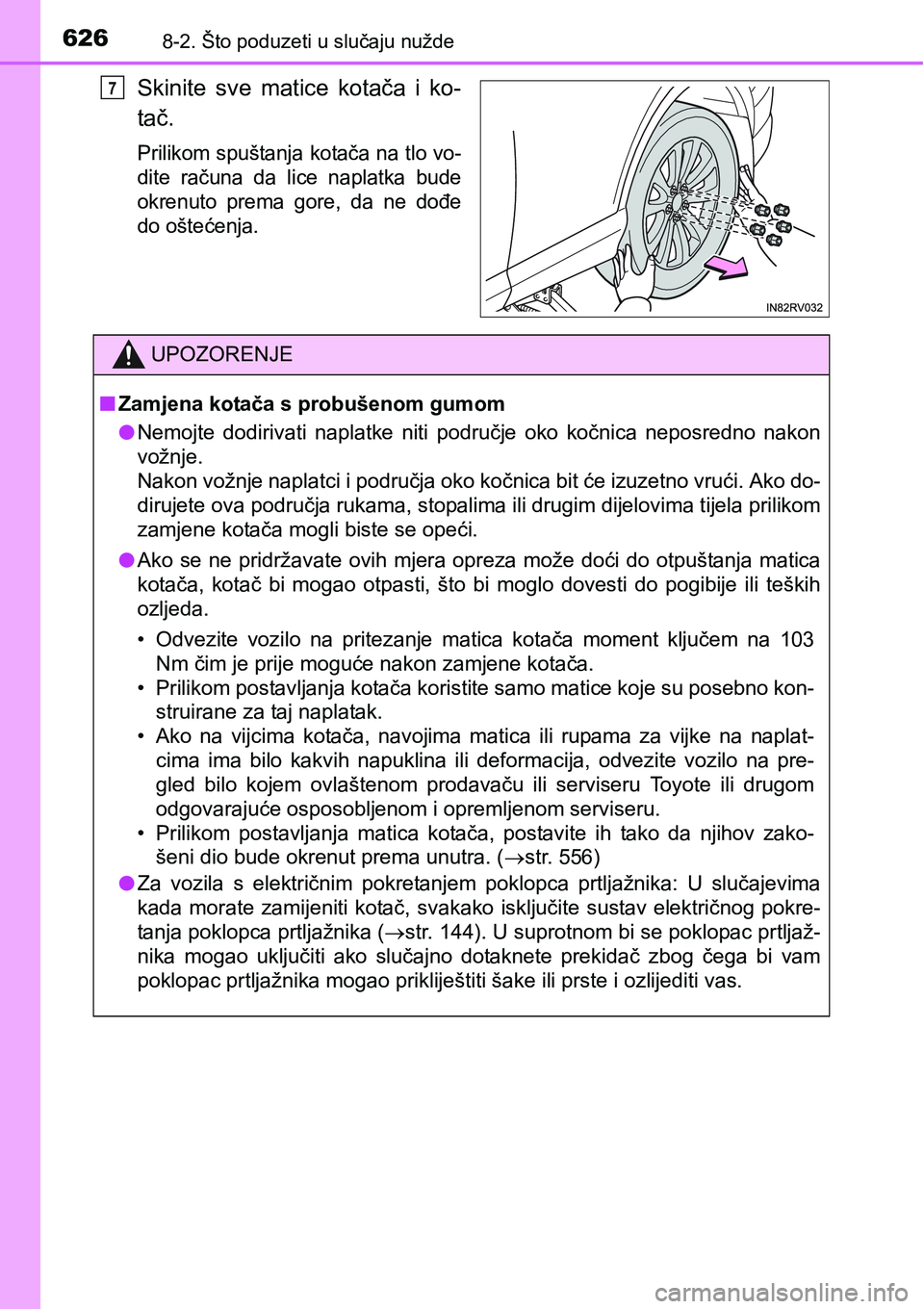

Skinite sve matice kotača i ko-
tač.
Prilikom spuštanja kotača na tlo vo-
dite računa da lice naplatka bude
okrenuto prema gore, da ne dođe
do oštećenja.
7
UPOZORENJE
nZamjena kotača s probušenom gumom
lNemojte dodirivati naplatke niti područje oko kočnica neposredno nakon
vožnje.
Nakon vožnje naplatci i područja oko kočnica bit će izuzetno vrući. Ako do-
dirujete ova područja rukama, stopalima ili drugim dijelovima tijela prilikom
zamjene kotača mogli biste se opeći.
lAko se ne pridržavate ovih mjera opreza može doći do otpuštanja matica
kotača, kotač bi mogao otpasti, što bi moglo dovesti do pogibije ili teških
ozljeda.
• Odvezite vozilo na pritezanje matica kotača moment ključem na 103
Nm čim je prije moguće nakon zamjene kotača.
• Prilikom postavljanja kotača koristite samo matice koje su posebno kon-
struirane za taj naplatak.
• Ako na vijcima kotača, navojima matica ili rupama za vijke na naplat-
cima ima bilo kakvih napuklina ili deformacija, odvezite vozilo na pre-
gled bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili drugom
odgovarajuće osposobljenom i opremljenom serviseru.
• Prilikom postavljanja matica kotača, postavite ih tako da njihov zako-
šeni dio bude okrenut prema unutra. (str. 556)
lZa vozila s električnim pokretanjem poklopca prtljažnika: U slučajevima
kada morate zamijeniti kotač, svakako isključite sustav električnog pokre-
tanja poklopca prtljažnika (str. 144). U suprotnom bi se poklopac prtljaž-
nika mogao uključiti ako slučajno dotaknete prekidač zbog čega bi vam
poklopac prtljažnika mogao prikliještiti šake ili prste i ozlijediti vas.

6278-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
Dobro očistite dodirnu površinu
naplatka od prljavštine.
Ako se na dodirnoj površini između
naplatka i glavčine nađe nešto, ma-
tice kotača bi se mogle otpustiti u
vožnji i kotač bi mogao otpasti s vo-
zila.
Postavite kotač i lagano rukom pritegnite svaku maticu, otprilike
podjednako snažno.
Kod zamjene čeličnog naplatka
čeličnim naplatkom, pritegnite
matice tako da njihov zakošeni
dio tek dodirne plašt naplatka.
Kod zamjene aluminijskog na-
platka čeličnim naplatkom, pri-
tegnite matice tako da njihov
zakošeni dio tek dodirne plašt
naplatka.
Kod zamjene aluminijskog na-
platka aluminijskim naplatkom,
pritegnite matice tako da pod-
loška dođe u dodir s naplatkom.

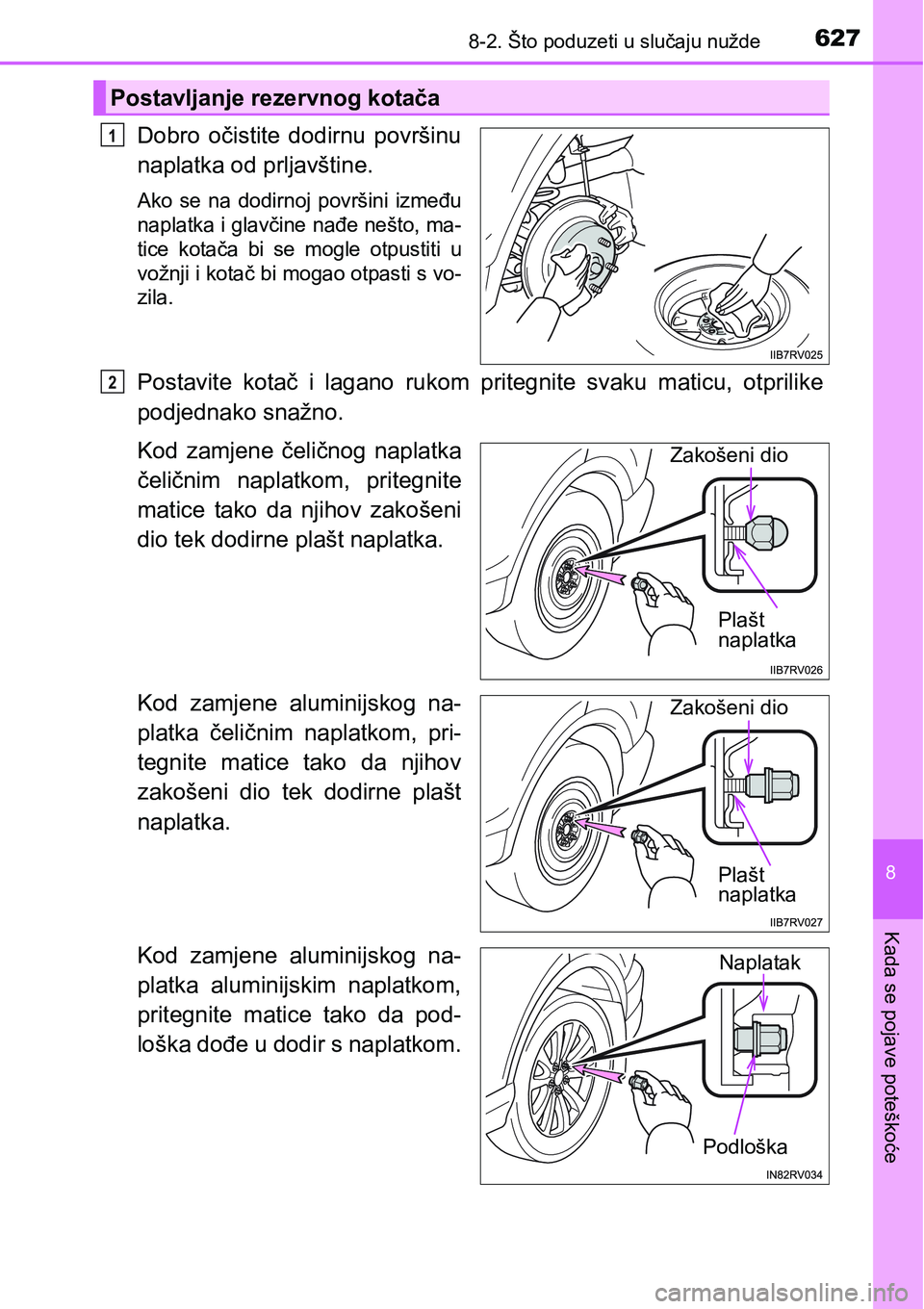

Postavljanje rezervnog kotača
1
2
Zakošeni dio
Plašt
naplatka
Zakošeni dio
Plašt
naplatka
Podloška
Naplatak

6288-2. Što poduzeti u slučaju nužde
Spustite vozilo.
Čvrsto pritegnite svaku maticu
dva ili tri puta redoslijedom pri-
kazanim na slici.
Moment pritezanja:
103 N•m
Postavite poklopac kotača*.
*: Na mali rezervni kotač nije moguće postaviti poklopac kotača.
Odložite zamijenjeni kotač, dizalicu i sav alat.
3
4
5
Vozila s velikim poklopcem
kotačaVozila sa središnjim poklop-
cem kotača
Poravnajte izrez na poklopcu ko-
tača s tijelom ventila kako je prika-
zano na slici.
6
