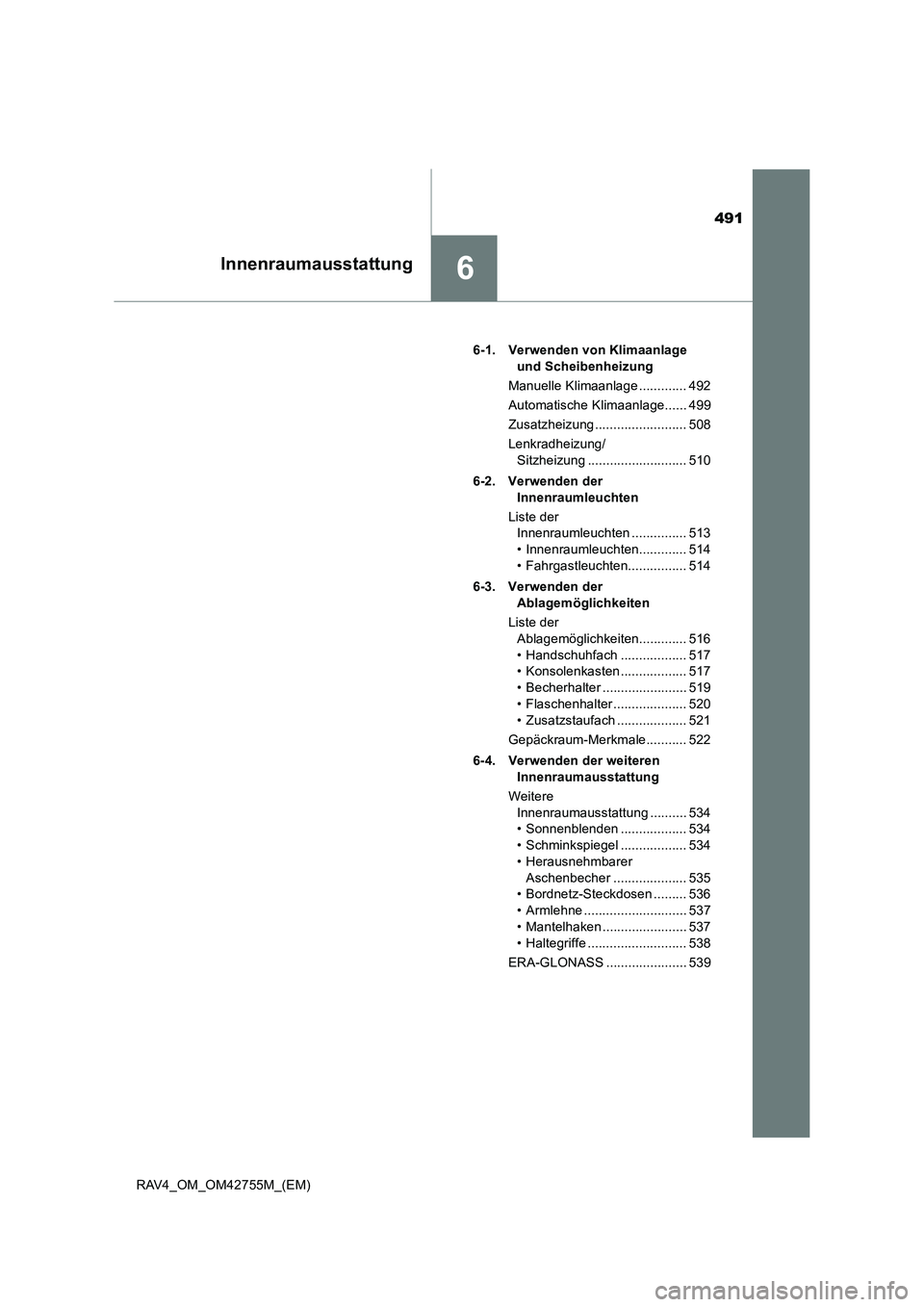

TOYOTA RAV4 2017 Betriebsanleitungen (in German)

491
6Innenraumausstattung
RAV4_OM_OM42755M_(EM)6-1. Verwenden von Klimaanlage
und Scheibenheizung
Manuelle Klimaanlage ............. 492
Automatische Klimaanlage...... 499
Zusatzheizung ......................... 508
Lenkradheizung/ Sitzheizung ........................... 510
6-2. Verwenden der Innenraumleuchten
Liste der Innenraumleuchten ............... 513
• Innenraumleuchten............. 514
• Fahrgastleuchten................ 514
6-3. Verwenden der Ablagemöglichkeiten
Liste der Ablagemöglichkeiten............. 516
• Handschuhfach .................. 517
• Konsolenkasten.................. 517
• Becherhalter ....................... 519
• Flaschenhalter .................... 520
• Zusatzstaufach ................... 521
Gepäckraum-Merkmale........... 522
6-4. Verwenden der weiteren Innenraumausstattung
Weitere Innenraumausstattung .......... 534
• Sonnenblenden .................. 534
• Schminkspiegel .................. 534
• Herausnehmbarer Aschenbecher .................... 535
• Bordnetz-Steckdosen ......... 536
• Armlehne ............................ 537
• Mantelhaken ....................... 537
• Haltegriffe ........................... 538
ERA-GLONASS ...................... 539

4926-1. Verwenden von Klimaanlage und Scheibenheizung
RAV4_OM_OM42755M_(EM)

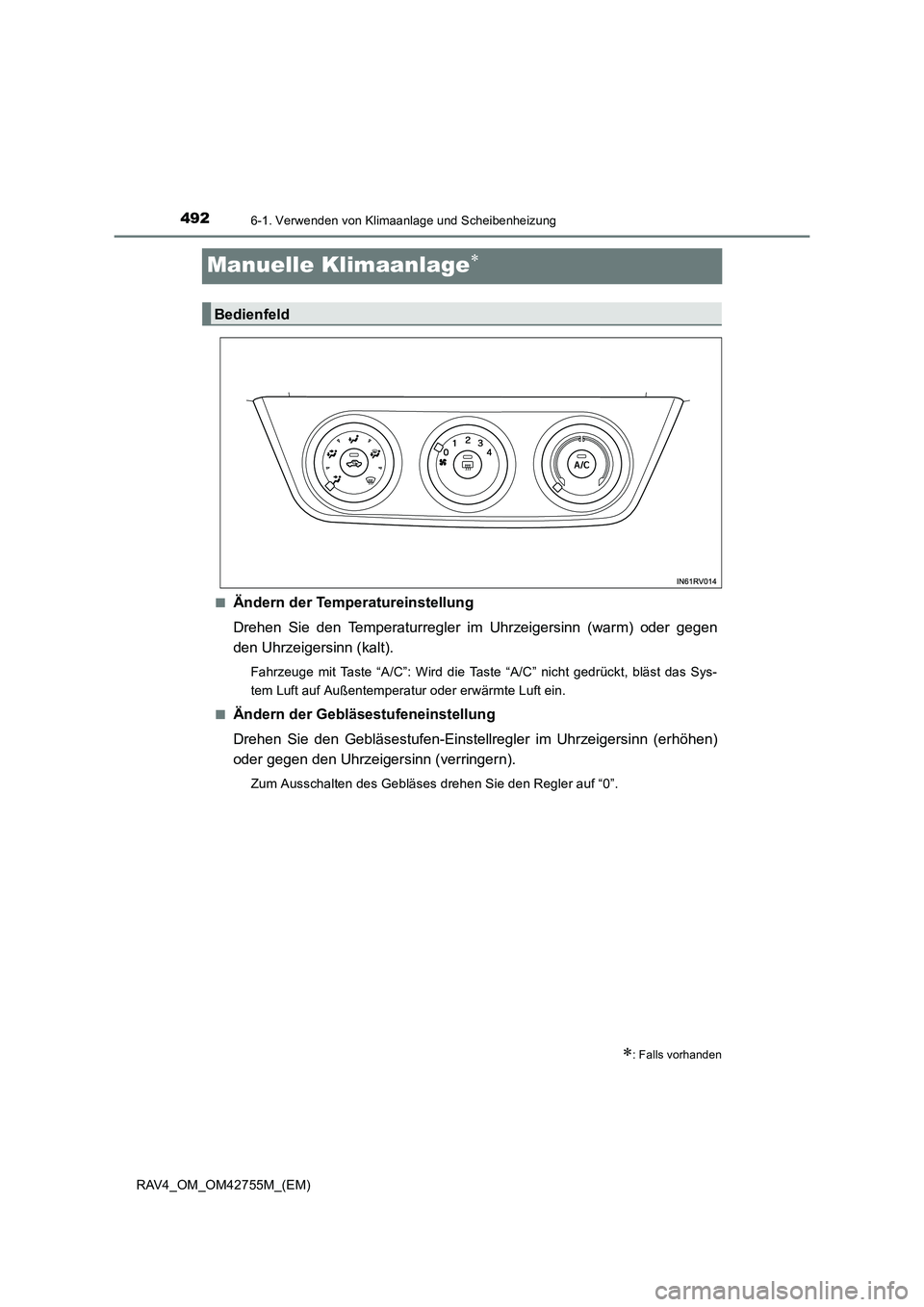

Manuelle Klimaanlage∗
■Ändern der Temperatureinstellung
Drehen Sie den Temperaturregler im Uhrzeigersinn (warm) oder gegen
den Uhrzeigersinn (kalt).
Fahrzeuge mit Taste “A/C”: Wird die Taste “A/C” nicht gedrückt, bläst das Sys-
tem Luft auf Außentemperatur oder erwärmte Luft ein.
■
Ändern der Gebläsestufeneinstellung
Drehen Sie den Gebläsestufen-Einstellregler im Uhrzeigersinn (erhöhen)
oder gegen den Uhrzeigersinn (verringern).
Zum Ausschalten des Gebläses drehen Sie den Regler auf “0”.
∗: Falls vorhanden
Bedienfeld

4936-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
RAV4_OM_OM42755M_(EM)■

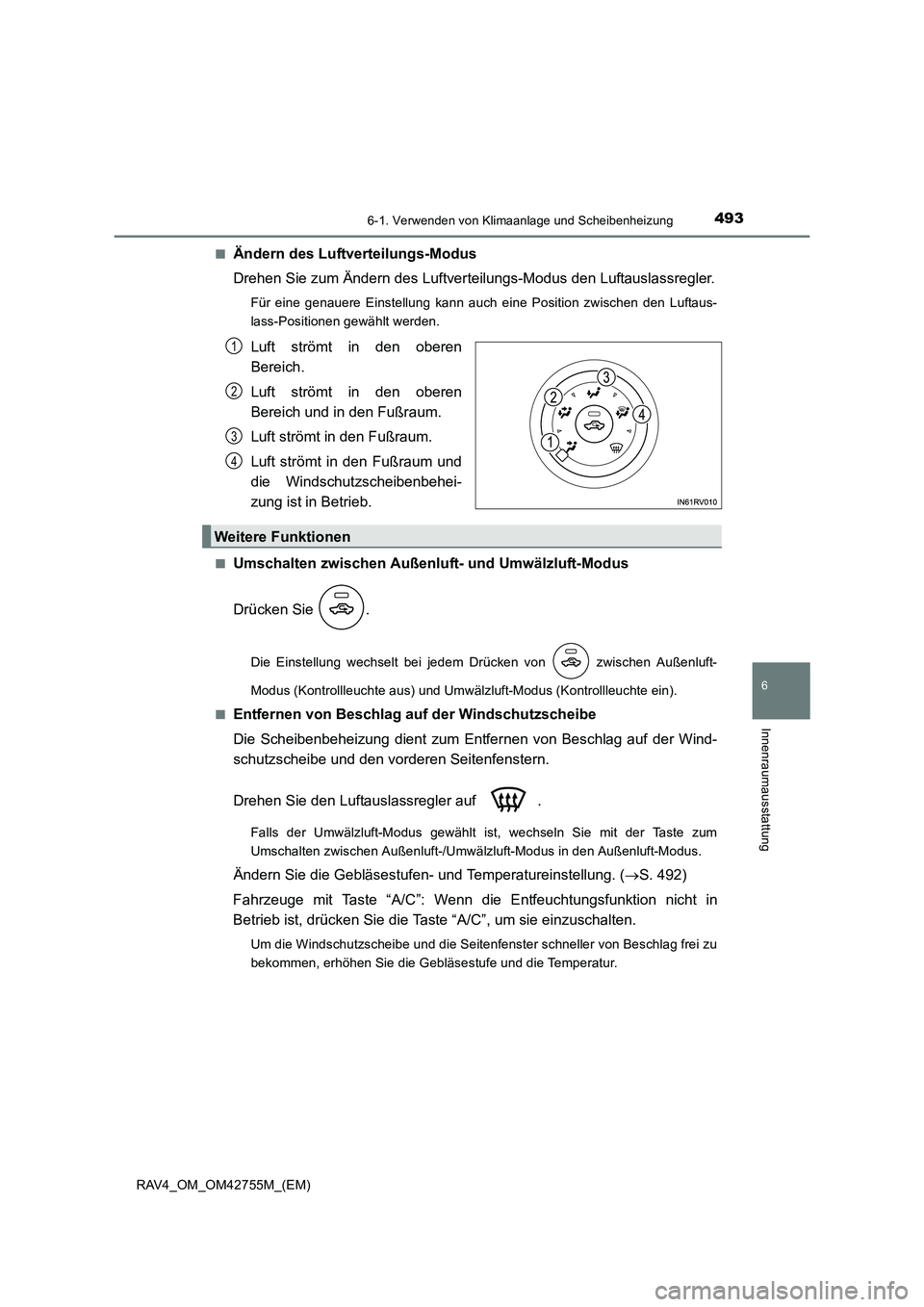

Ändern des Luftverteilungs-Modus
Drehen Sie zum Ändern des Luftverteilungs-Modus den Luftauslassregler.
Für eine genauere Einstellung kann auch eine Position zwischen den Luftaus-
lass-Positionen gewählt werden.
Luft strömt in den oberen
Bereich.
Luft strömt in den oberen
Bereich und in den Fußraum.
Luft strömt in den Fußraum.
Luft strömt in den Fußraum und
die Windschutzscheibenbehei-
zung ist in Betrieb.
■Umschalten zwischen Außenluft- und Umwälzluft-Modus
Drücken Sie .
Die Einstellung wechselt bei jedem Drücken von zwischen Außenluft-
Modus (Kontrollleuchte aus) und Umwälzluft-Modus (Kontrollleuchte ein).
■
Entfernen von Beschlag auf der Windschutzscheibe
Die Scheibenbeheizung dient zum Entfernen von Beschlag auf der Wind-
schutzscheibe und den vorderen Seitenfenstern.
Drehen Sie den Luftauslassregler auf .
Falls der Umwälzluft-Modus gewählt ist, wechseln Sie mit der Taste zum
Umschalten zwischen Außenluft-/Umwälzluft-Modus in den Außenluft-Modus.
Ändern Sie die Gebläsestufen- und Temperatureinstellung. ( →S. 492)
Fahrzeuge mit Taste “A/C”: Wenn die Entfeuchtungsfunktion nicht in
Betrieb ist, drücken Sie die Taste “A/C”, um sie einzuschalten.
Um die Windschutzscheibe und die Seitenfenster schneller von Beschlag frei zu
bekommen, erhöhen Sie die Gebläsestufe und die Temperatur.
1
2
3
4
Weitere Funktionen

4946-1. Verwenden von Klimaanlage und Scheibenheizung
RAV4_OM_OM42755M_(EM)■

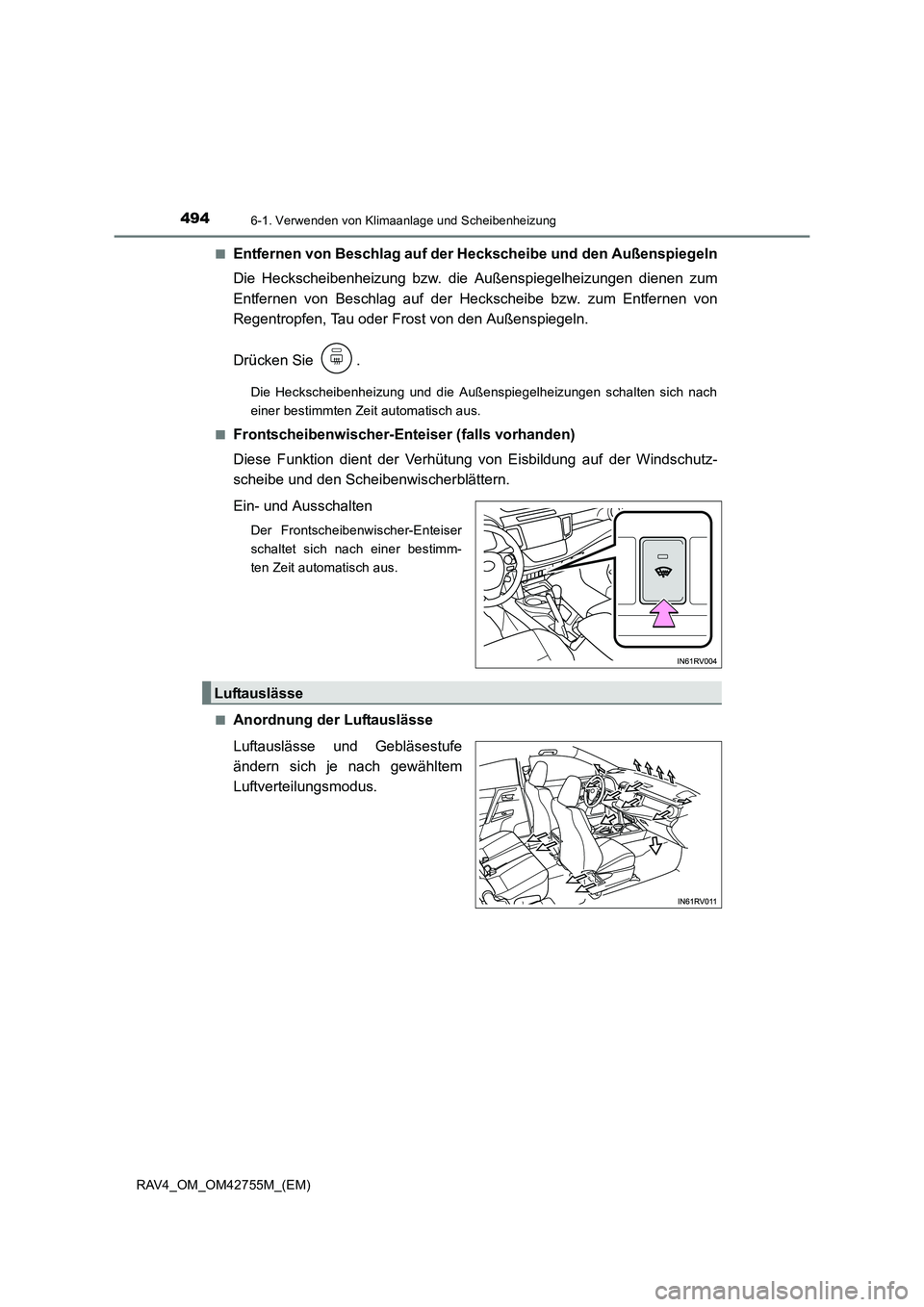

Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Die Heckscheibenheizung bzw. die Außenspiegelheizungen dienen zum
Entfernen von Beschlag auf der Heckscheibe bzw. zum Entfernen von
Regentropfen, Tau oder Frost von den Außenspiegeln.
Drücken Sie .
Die Heckscheibenheizung und die Außenspiegelheizungen schalten sich nach
einer bestimmten Zeit automatisch aus.
■
Frontscheibenwischer-Enteiser (falls vorhanden)
Diese Funktion dient der Verhütung von Eisbildung auf der Windschutz-
scheibe und den Scheibenwischerblättern.
Ein- und Ausschalten
Der Frontscheibenwischer-Enteiser
schaltet sich nach einer bestimm-
ten Zeit automatisch aus.
■
Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe
ändern sich je nach gewähltem
Luftverteilungsmodus.
Luftauslässe

4956-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
RAV4_OM_OM42755M_(EM)■

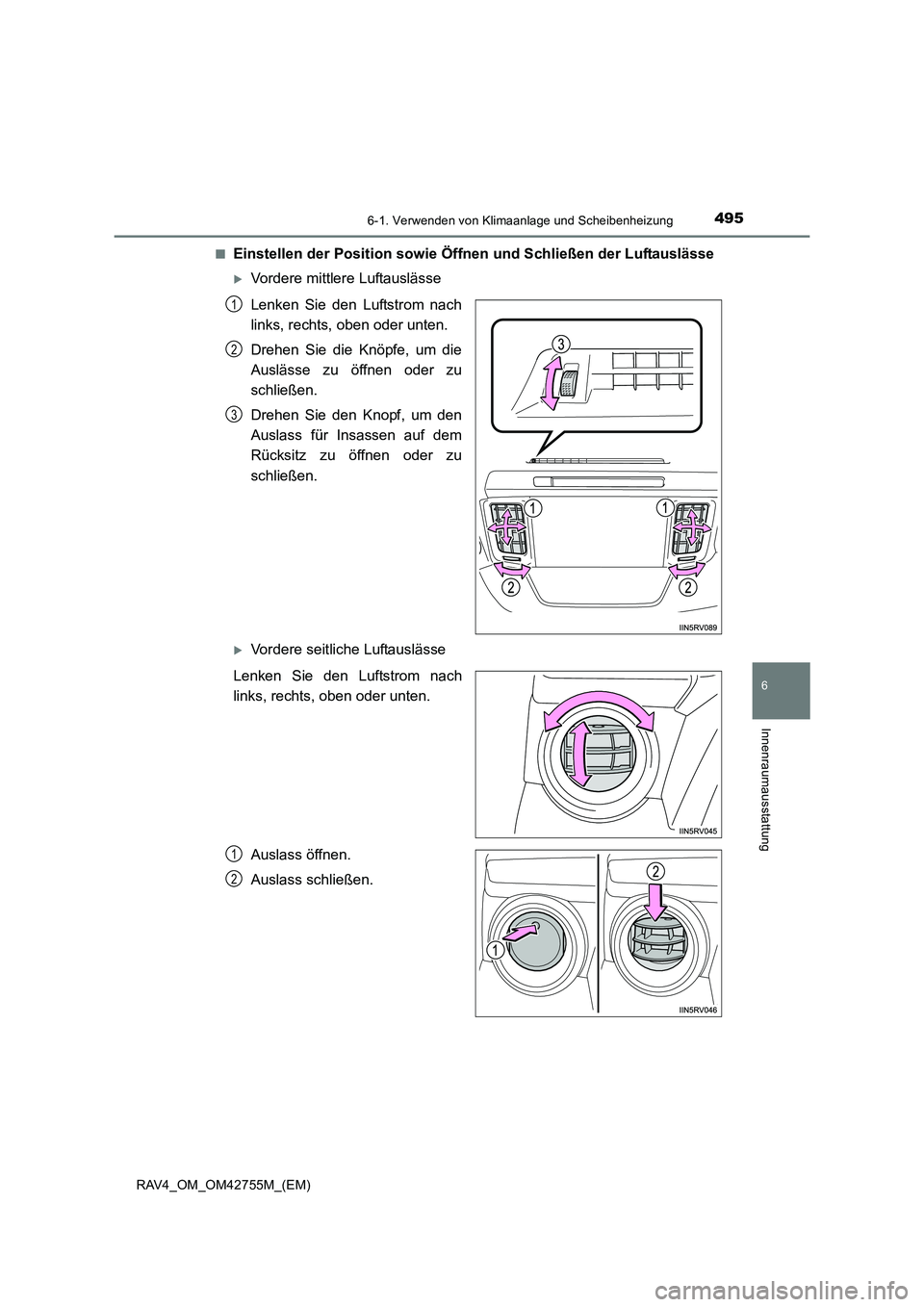

Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
XVordere mittlere Luftauslässe
Lenken Sie den Luftstrom nach
links, rechts, oben oder unten.
Drehen Sie die Knöpfe, um die
Auslässe zu öffnen oder zu
schließen.
Drehen Sie den Knopf, um den
Auslass für Insassen auf dem
Rücksitz zu öffnen oder zu
schließen.
XVordere seitliche Luftauslässe
Lenken Sie den Luftstrom nach
links, rechts, oben oder unten.
Auslass öffnen.
Auslass schließen.
1
2
3
1
2

4966-1. Verwenden von Klimaanlage und Scheibenheizung
RAV4_OM_OM42755M_(EM)

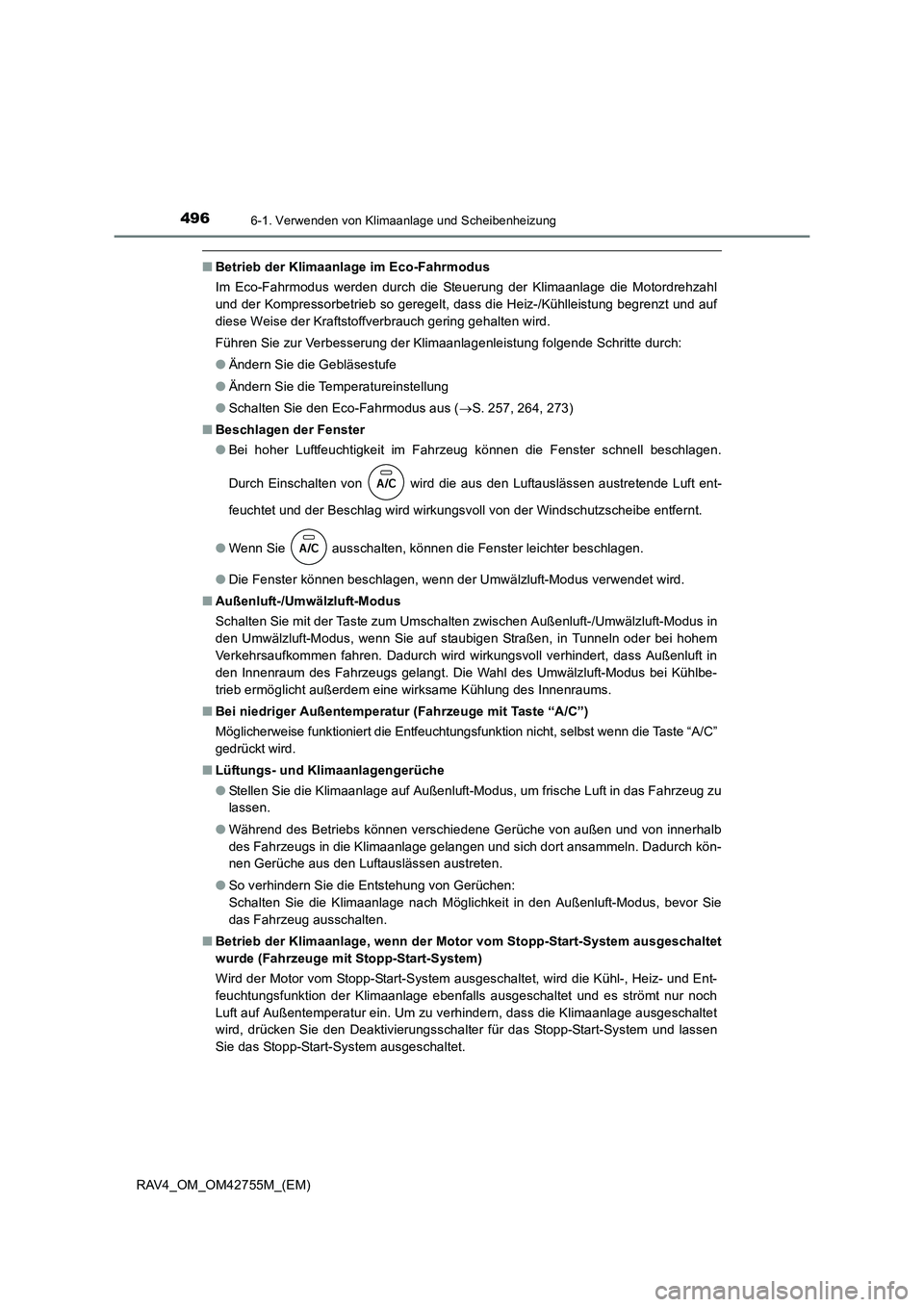

■Betrieb der Klimaanlage im Eco-Fahrmodus
Im Eco-Fahrmodus werden durch die Steuerung der Klimaanlage die Motordrehzahl
und der Kompressorbetrieb so geregelt, dass die Heiz-/Kühlleistung begrenzt und auf
diese Weise der Kraftstoffverbrauch gering gehalten wird.
Führen Sie zur Verbesserung der Klimaanlagenleistung folgende Schritte durch:
●Ändern Sie die Gebläsestufe
● Ändern Sie die Temperatureinstellung
● Schalten Sie den Eco-Fahrmodus aus ( →S. 257, 264, 273)
■ Beschlagen der Fenster
●Bei hoher Luftfeuchtigkeit im Fahrzeug können die Fenster schnell beschlagen.
Durch Einschalten von wird die aus den Luftauslässen austretende Luft ent-
feuchtet und der Beschlag wird wirkungsvoll von der Windschutzscheibe entfernt.
● Wenn Sie ausschalten, können die Fenster leichter beschlagen.
● Die Fenster können beschlagen, wenn der Umwälzluft-Modus verwendet wird.
■ Außenluft-/Umwälzluft-Modus
Schalten Sie mit der Taste zum Umschalten zwischen Außenluft-/Umwälzluft-Modus in
den Umwälzluft-Modus, wenn Sie auf staubigen Straßen, in Tunneln oder bei hohem
Verkehrsaufkommen fahren. Dadurch wird wirkungsvoll verhindert, dass Außenluft in
den Innenraum des Fahrzeugs gelangt. Die Wahl des Umwälzluft-Modus bei Kühlbe-
trieb ermöglicht außerdem eine wirksame Kühlung des Innenraums.
■ Bei niedriger Außentemperatur (Fahrzeuge mit Taste “A/C”)
Möglicherweise funktioniert die Entfeuchtungsfunktion nicht, selbst wenn die Taste “A/C”
gedrückt wird.
■ Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu
lassen.
● Während des Betriebs können verschiedene Gerüche von außen und von innerhalb
des Fahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch kön-
nen Gerüche aus den Luftauslässen austreten.
● So verhindern Sie die Entstehung von Gerüchen:
Schalten Sie die Klimaanlage nach Möglichkeit in den Außenluft-Modus, bevor Sie
das Fahrzeug ausschalten.
■ Betrieb der Klimaanlage, wenn der Motor vom Stopp-Start-System ausgeschaltet
wurde (Fahrzeuge mit Stopp-Start-System)
Wird der Motor vom Stopp-Start-System ausgeschaltet, wird die Kühl-, Heiz- und Ent-
feuchtungsfunktion der Klimaanlage ebenfalls ausgeschaltet und es strömt nur noch
Luft auf Außentemperatur ein. Um zu verhindern, dass die Klimaanlage ausgeschaltet
wird, drücken Sie den Deaktivierungsschalter für das Stopp-Start-System und lassen
Sie das Stopp-Start-System ausgeschaltet.

4976-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
RAV4_OM_OM42755M_(EM)■

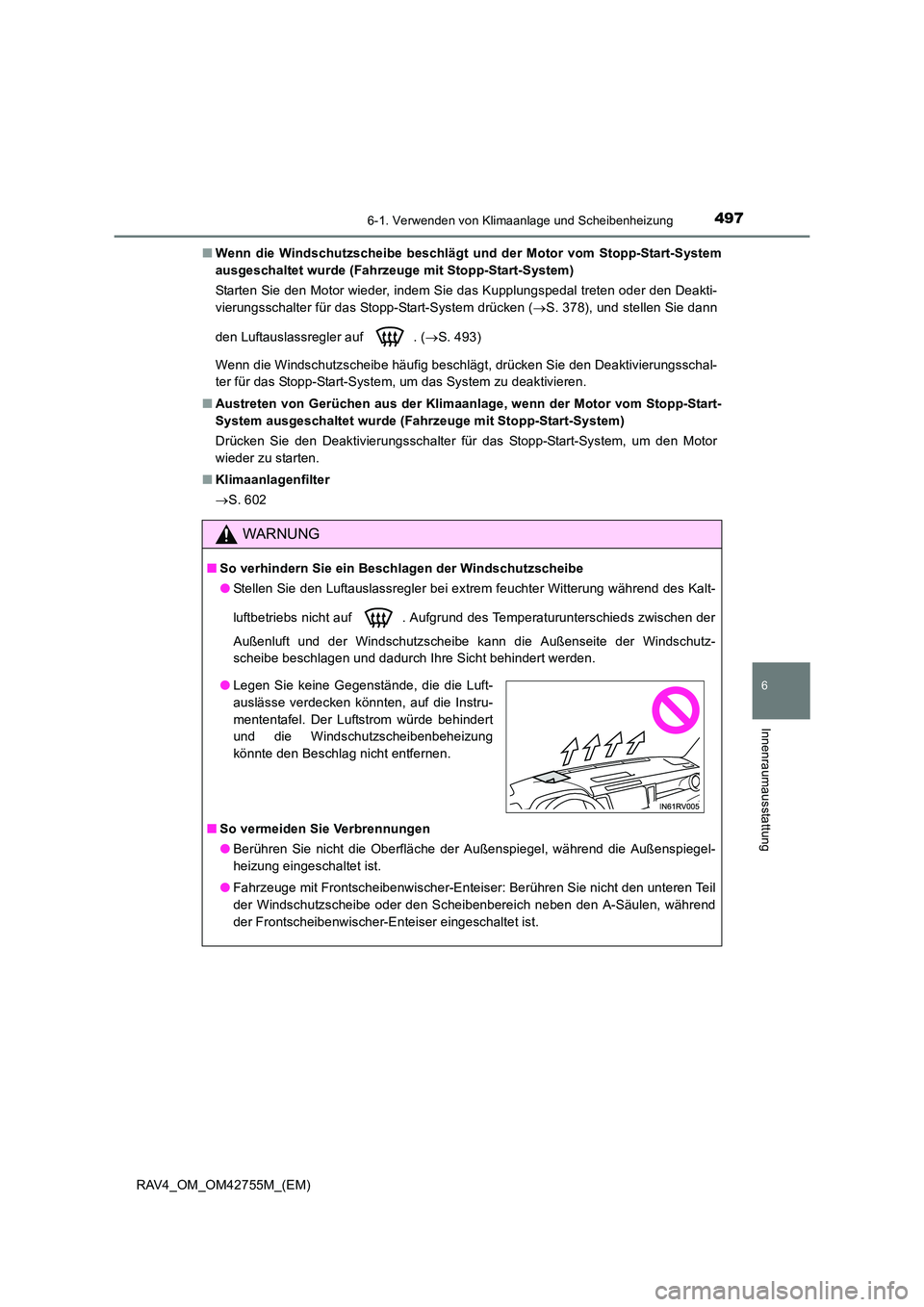

Wenn die Windschutzscheibe beschlägt und der Motor vom Stopp-Start-System
ausgeschaltet wurde (Fahrzeuge mit Stopp-Start-System)
Starten Sie den Motor wieder, indem Sie das Kupplungspedal treten oder den Deakti-
vierungsschalter für das Stopp-Start-System drücken ( →S. 378), und stellen Sie dann
den Luftauslassregler auf . ( →S. 493)
Wenn die Windschutzscheibe häufig beschlägt, drücken Sie den Deaktivierungsschal-
ter für das Stopp-Start-System, um das System zu deaktivieren.
■ Austreten von Gerüchen aus der Klimaanlage, wenn der Motor vom Stopp-Start-
System ausgeschaltet wurde (Fahrzeuge mit Stopp-Start-System)
Drücken Sie den Deaktivierungsschalter für das Stopp-Start-System, um den Motor
wieder zu starten.
■ Klimaanlagenfilter
→S. 602
WARNUNG
■ So verhindern Sie ein Beschlagen der Windschutzscheibe
●Stellen Sie den Luftauslassregler bei extrem feuchter Witterung während des Kalt-
luftbetriebs nicht auf . Aufgrund des Temperaturunterschieds zwischen der
Außenluft und der Windschutzscheibe kann die Außenseite der Windschutz-
scheibe beschlagen und dadurch Ihre Sicht behindert werden.
■ So vermeiden Sie Verbrennungen
●Berühren Sie nicht die Oberfläche der Außenspiegel, während die Außenspiegel-
heizung eingeschaltet ist.
● Fahrzeuge mit Frontscheibenwischer-Enteiser: Berühren Sie nicht den unteren Teil
der Windschutzscheibe oder den Scheibenbereich neben den A-Säulen, während
der Frontscheibenwischer-Enteiser eingeschaltet ist.
●Legen Sie keine Gegenstände, die die Luft-
auslässe verdecken könnten, auf die Instru-
mententafel. Der Luftstrom würde behindert
und die Windschutzscheibenbeheizung
könnte den Beschlag nicht entfernen.

4986-1. Verwenden von Klimaanlage und Scheibenheizung
RAV4_OM_OM42755M_(EM)

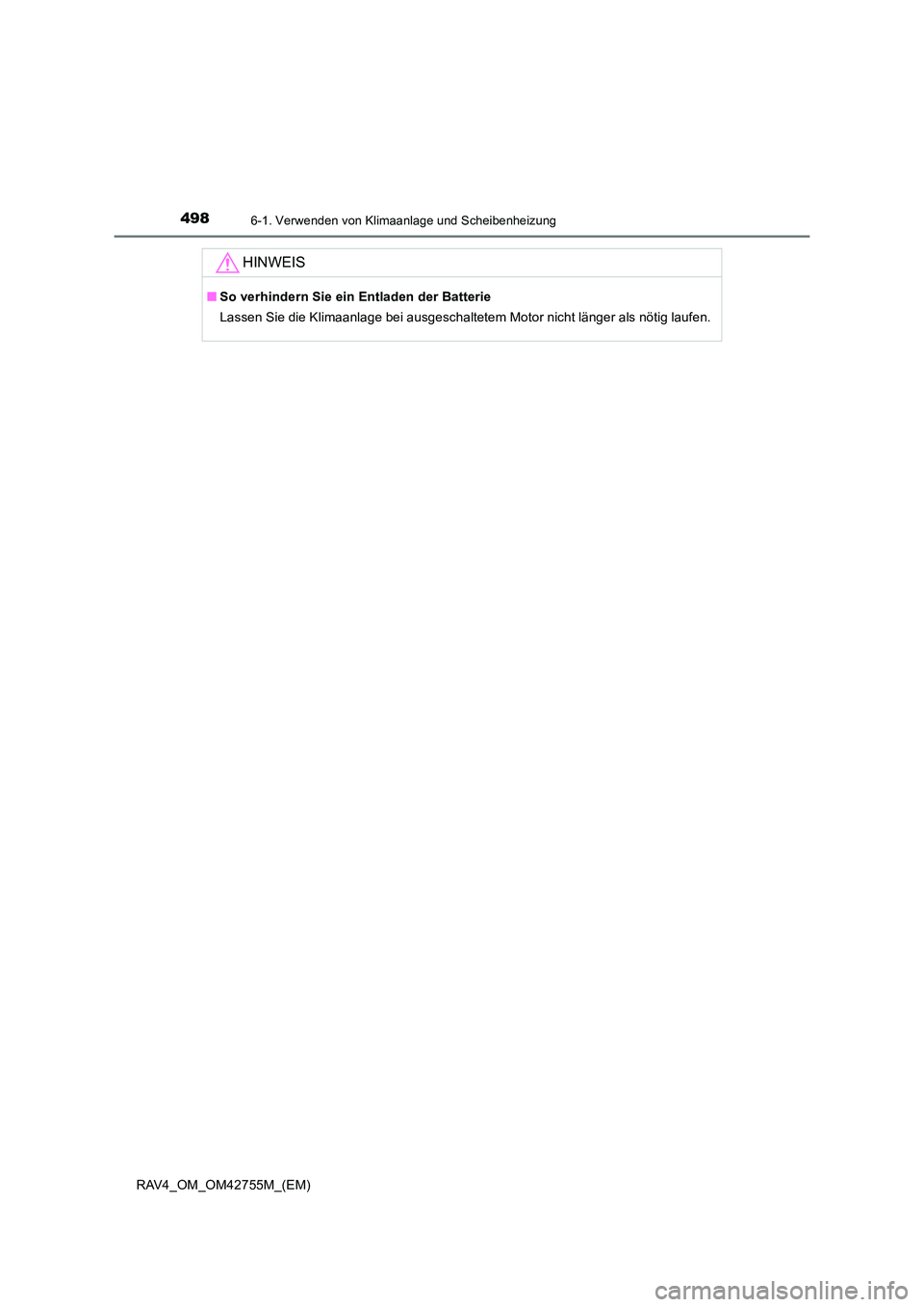

HINWEIS
■So verhindern Sie ein Entladen der Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Motor nicht länger als nötig laufen.

499
6
6-1. Verwenden von Klimaanlage und Scheibenheizung
Innenraumausstattung
RAV4_OM_OM42755M_(EM)

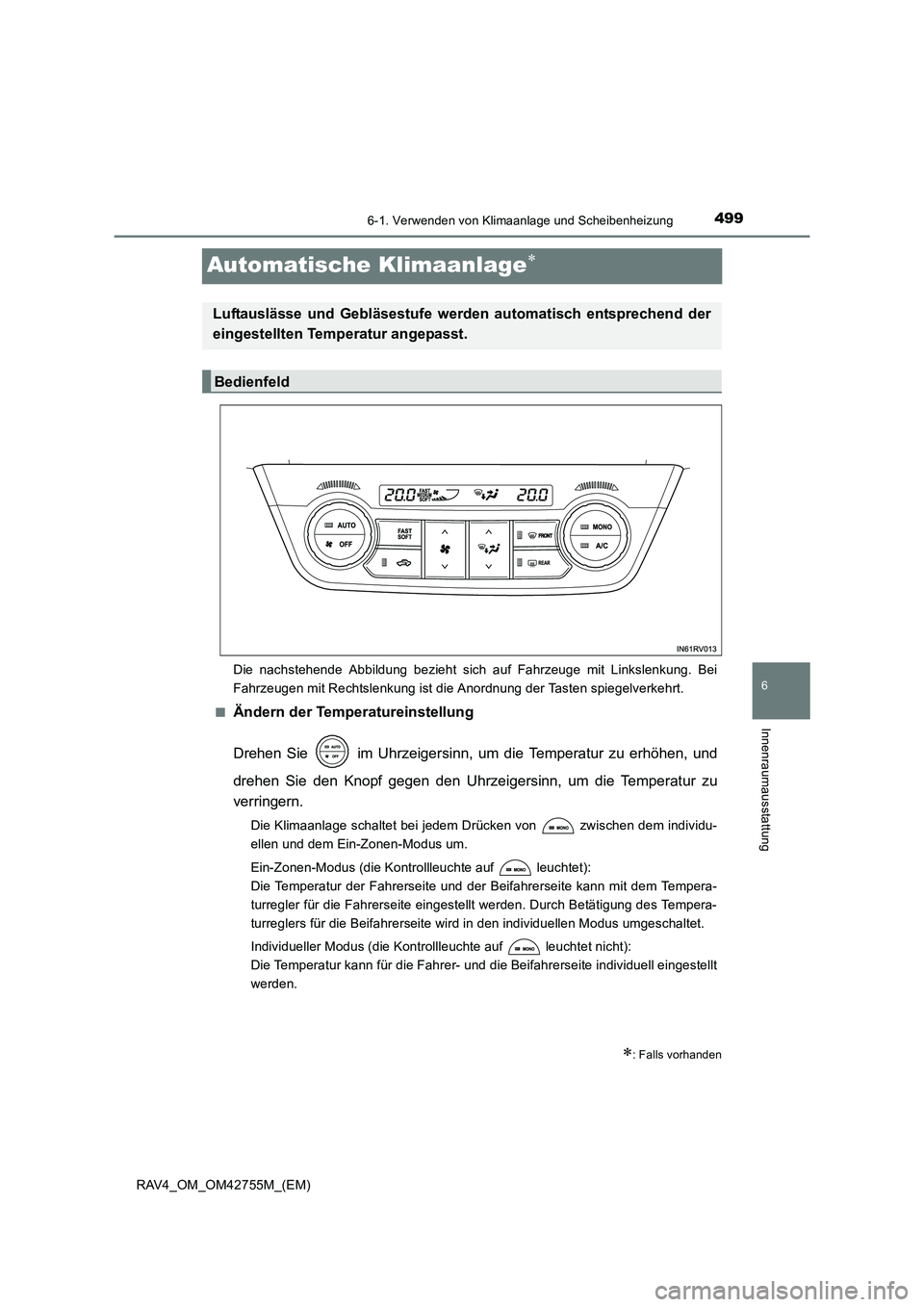

Automatische Klimaanlage∗
Die nachstehende Abbildung bezieht sich auf Fahrzeuge mit Linkslenkung. Bei
Fahrzeugen mit Rechtslenkung ist die Anordnung der Tasten spiegelverkehrt.
■
Ändern der Temperatureinstellung
Drehen Sie im Uhrzeigersinn, um die Temperatur zu erhöhen, und
drehen Sie den Knopf gegen den Uhrzeigersinn, um die Temperatur zu
verringern.
Die Klimaanlage schaltet bei jedem Drücken von zwischen dem individu-
ellen und dem Ein-Zonen-Modus um.
Ein-Zonen-Modus (die Kontrollleuchte auf leuchtet):
Die Temperatur der Fahrerseite und der Beifahrerseite kann mit dem Tempera-
turregler für die Fahrerseite eingestellt werden. Durch Betätigung des Tempera-
turreglers für die Beifahrerseite wird in den individuellen Modus umgeschaltet.
Individueller Modus (die Kontrollleuchte auf leuchtet nicht):
Die Temperatur kann für die Fahrer- und die Beifahrerseite individuell eingestellt
werden.
∗: Falls vorhanden
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
eingestellten Temperatur angepasst.
Bedienfeld

5006-1. Verwenden von Klimaanlage und Scheibenheizung
RAV4_OM_OM42755M_(EM)■

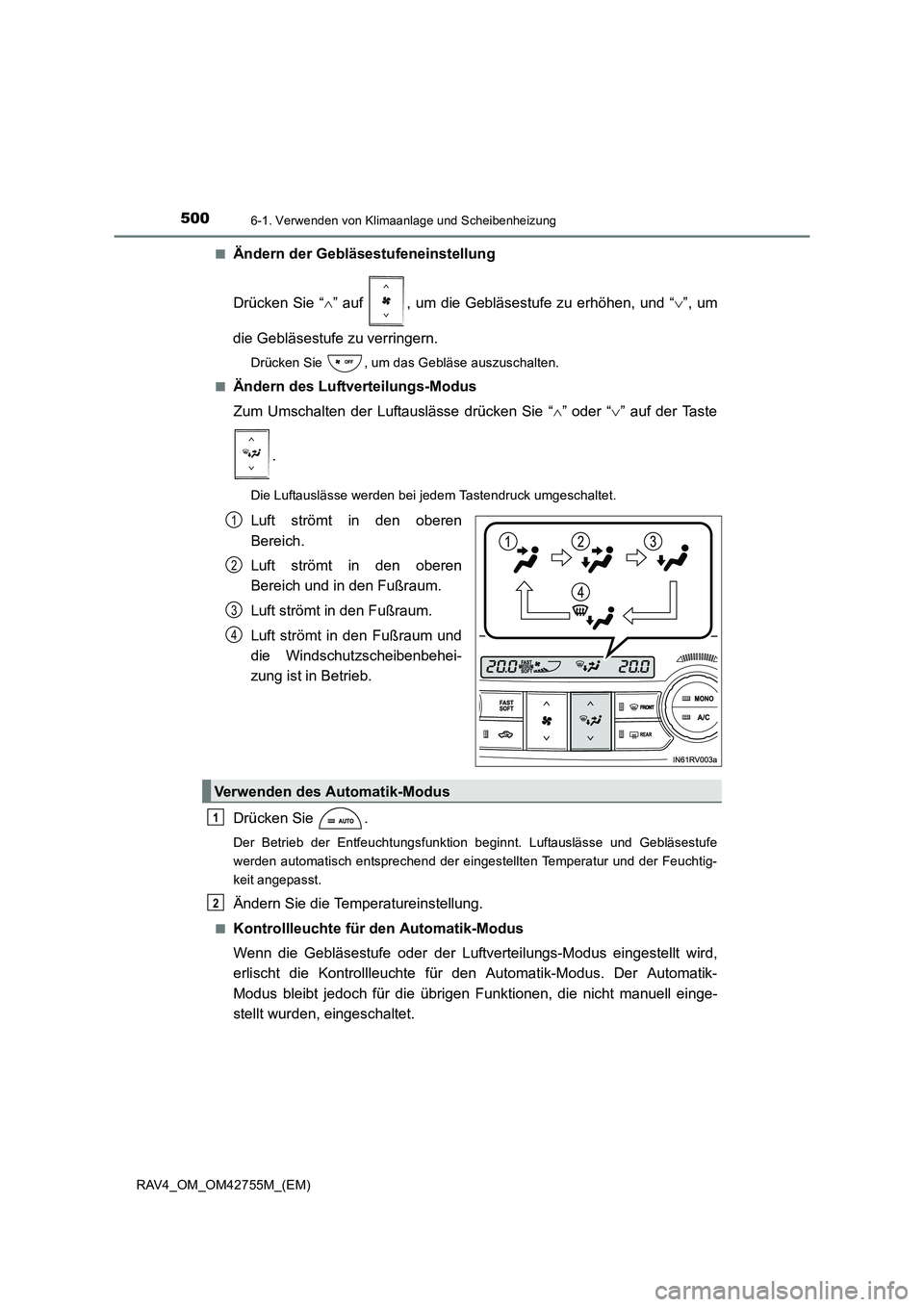

Ändern der Gebläsestufeneinstellung
Drücken Sie “
∧” auf , um die Gebläsestufe zu erhöhen, und “ ∨”, um
die Gebläsestufe zu verringern.
Drücken Sie , um das Gebläse auszuschalten.
■
Ändern des Luftverteilungs-Modus
Zum Umschalten der Luftauslässe drücken Sie “ ∧” oder “ ∨” auf der Taste
.
Die Luftauslässe werden bei jedem Tastendruck umgeschaltet.
Luft strömt in den oberen
Bereich.
Luft strömt in den oberen
Bereich und in den Fußraum.
Luft strömt in den Fußraum.
Luft strömt in den Fußraum und
die Windschutzscheibenbehei-
zung ist in Betrieb.
Drücken Sie .
Der Betrieb der Entfeuchtungsfunktion beginnt. Luftauslässe und Gebläsestufe
werden automatisch entsprechend der eingestellten Temperatur und der Feuchtig-
keit angepasst.
Ändern Sie die Temperatureinstellung.
■Kontrollleuchte für den Automatik-Modus
Wenn die Gebläsestufe oder der Luftverteilungs-Modus eingestellt wird,
erlischt die Kontrollleuchte für den Automatik-Modus. Der Automatik-
Modus bleibt jedoch für die übri gen Funktionen, die nicht manuell einge-
stellt wurden, eingeschaltet.
1
2
3
4
Verwenden des Automatik-Modus
1
2
