4216-1. Använda luftkonditionering och avfrostning
6
Invändiga funktioner
OM42753SEn

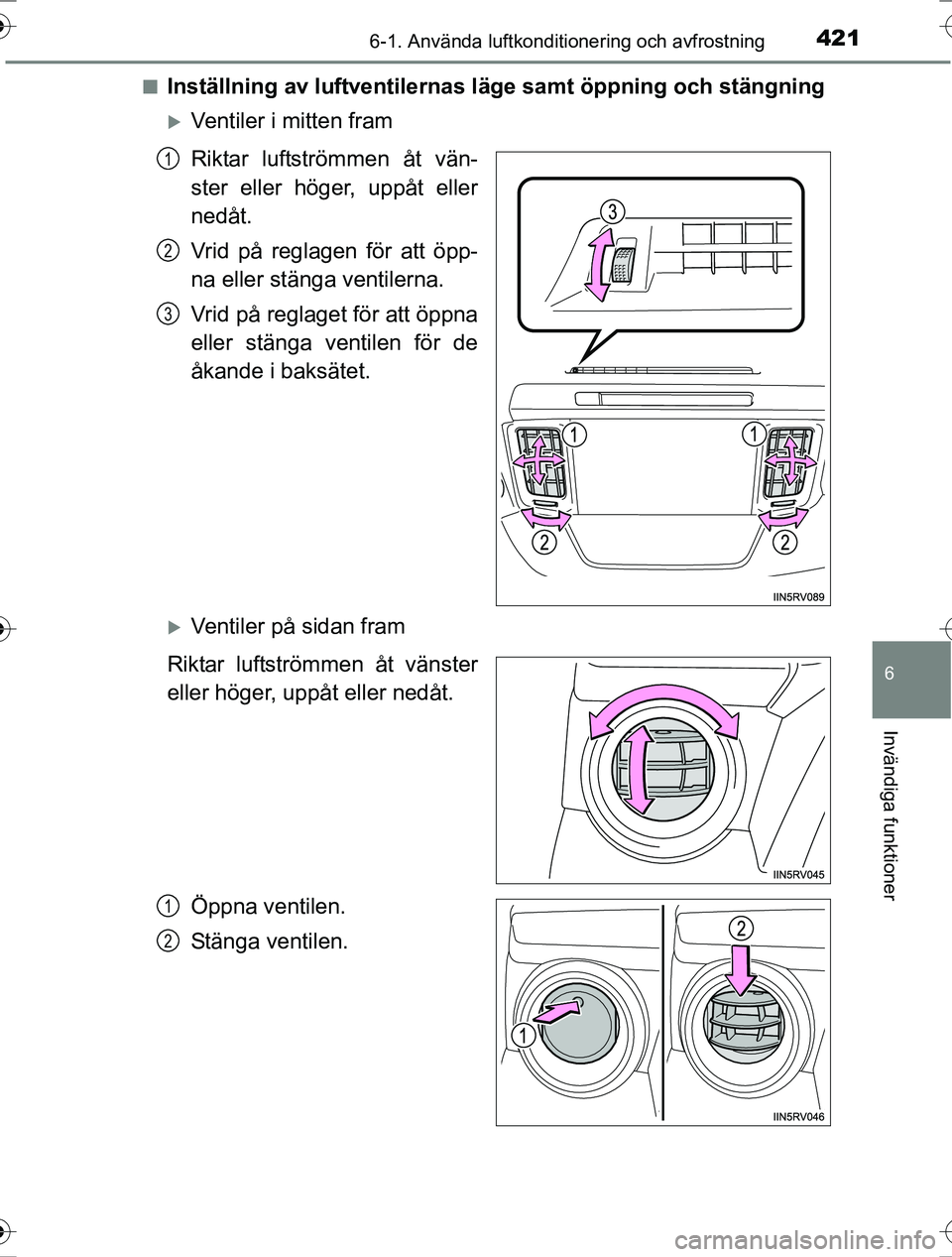

Inställning av luftventilernas
läge samt öppning och stängning
Ventiler i mitten fram
Riktar luftströmmen åt vän-
ster eller höger, uppåt eller
nedåt.
Vrid på reglagen för att öpp-
na eller stänga ventilerna.
Vrid på reglaget för att öppna
eller stänga ventilen för de
åkande i baksätet.
Ventiler på sidan fram
Riktar luftströmmen åt vänster
eller höger, uppåt eller nedåt.
Öppna ventilen.
Stänga ventilen.
1
2
3
1
2
OM42753SE.book Page 421 Friday, August 12, 2016 10:56 AM

4226-1. Använda luftkonditionering och avfrostning
OM42753SE
nAnvända luftkonditioneringen i körläge Eco
I körläge Eco kontrolleras luftkonditioneringen så att bränsleeffektiviteten pri-
oriteras genom reglering av varvtalet och kompressordriften för att begränsa
kapaciteten för uppvärmning/kylning.
För att förbättra luftkonditioneringens prestanda ska följande utföras:
lJustera fläkthastigheten
l Justera temperaturinställningen
l Stäng av körläget Eco ( Sid. 198, 205, 213)
n Imma på fönstren
lFönstren blir lätt immiga om fuktigheten är hög i bilen. Tryck på knappen
för att avfukta luften från luftventilerna och effektivt ta bort imma från
vindrutan.
l När du stänger av knappen kan fönstren imma igen snabbare.
l Fönstren kan imma igen om läget för återcirkulerad luft används.
n Luft utifrån/återcirkulering
När du kör på dammiga vägar, t.ex. i tunnlar eller i tung trafik, ska du ställa in
knappen för luft utifrån/återcirkulerad luft på läget för återcirkulerad luft. Det
är ett effektivt sätt att undvika att luft utifrån tränger in i bilens kupé. Vid kyl-
ning av luften kyls den effektivt i läget för återcirkulerad luft.
n Om utetemperaturen är låg (modeller med ”A/C”-knapp)
Avfuktningsfunktionen fungerar eventuellt inte när du trycker på knappen ”A/C”.
n Dålig lukt från ventilation och luftkonditionering
lStäll in luftkonditioneringen på luft utifrån för att få in frisk luft i bilen.
l När luftkonditioneringen är i bruk kan olika lukter från bilens insida eller
utsida tränga in i och samlas i luftkond itioneringssystemet. Detta kan orsaka
att lukt kommer in från ventilerna.
l Minska möjligheten för potentiella lukter:
Det rekommenderas att luftkonditioneringssystemet ställs in på läget för luft
utifrån innan motorn stängs av.
n Luftkonditioneringens drift när mo torn stannas av Stop&Start-systemet
(modeller med Stop&Start-system)
När motorn stannas av Stop&Start-systemet stängs luftkonditioneringens kyl-
ning, uppvärmning och avfuktning av, endast den omgivande luften cirkulerar.
Om du inte vill att luftkonditioneringen ska stängas av ska du trycka på
avstängningsknappen till Stop&Start-systemet och avstå från att använda
systemet.
OM42753SE.book Page 422 Friday, August 12, 2016 10:56 AM

4236-1. Använda luftkonditionering och avfrostning
6
Invändiga funktioner
OM42753SEn
Om vindrutan immar igen och mo torn stannas av Stop&Start-systemet
(modeller med Stop&Start-system)
Starta om motorn igen genom att trampa ner kopplingspedalen, eller genom
att trycka på avstängningsknappen Stop&Start ( Sid. 312), och därefter stäl-
la in luftflödesväljaren på . ( Sid. 419)
Om vindrutan ofta immar igen, tryck på avstängningsknappen till Stopp &
Start-systemet för att stänga av det.
n Om lukt kommer från luftkonditione ringen medan motorn har stannats
av Stop & Startsystemet (modeller med Stop & Startsystem)
Tryck på avstängningsknappen till Stop & Startsystemet för att starta om
motorn.
n Luftkonditioneringsfilter
Sid. 516
VA R N I N G
nUndvik att föns tren immar igen
l Ställ inte in luftflödesväljaren på när systemet är inställt på sval luft i
mycket fuktigt väder. Skillnaden mellan uteluftens temperatur och vindrutan
kan orsaka kraftig imbildning på vindrutans utsida och plötsligt hindra sikten.
n Förhindra brännskador
l Vidrör inte ytterbackspeglarnas spegelytor när eluppvärmningen ä\
r på.
l Modeller med avfrostare till vindrutetorkarna: Vidrör inte glaset på vindru-
tans nedre del eller sidan av främre stolparna när eluppvärmning av vind-
rutan pågår.
l Sätt ingenting på instrumentpanelen
som kan täcka luftventilerna. I så fall
kan luftflödet blockeras och borttag-
ningen av frost och imma från vindrutan
hindras.
OM42753SE.book Page 423 Friday, August 12, 2016 10:56 AM

4246-1. Använda luftkonditionering och avfrostning
OM42753SE

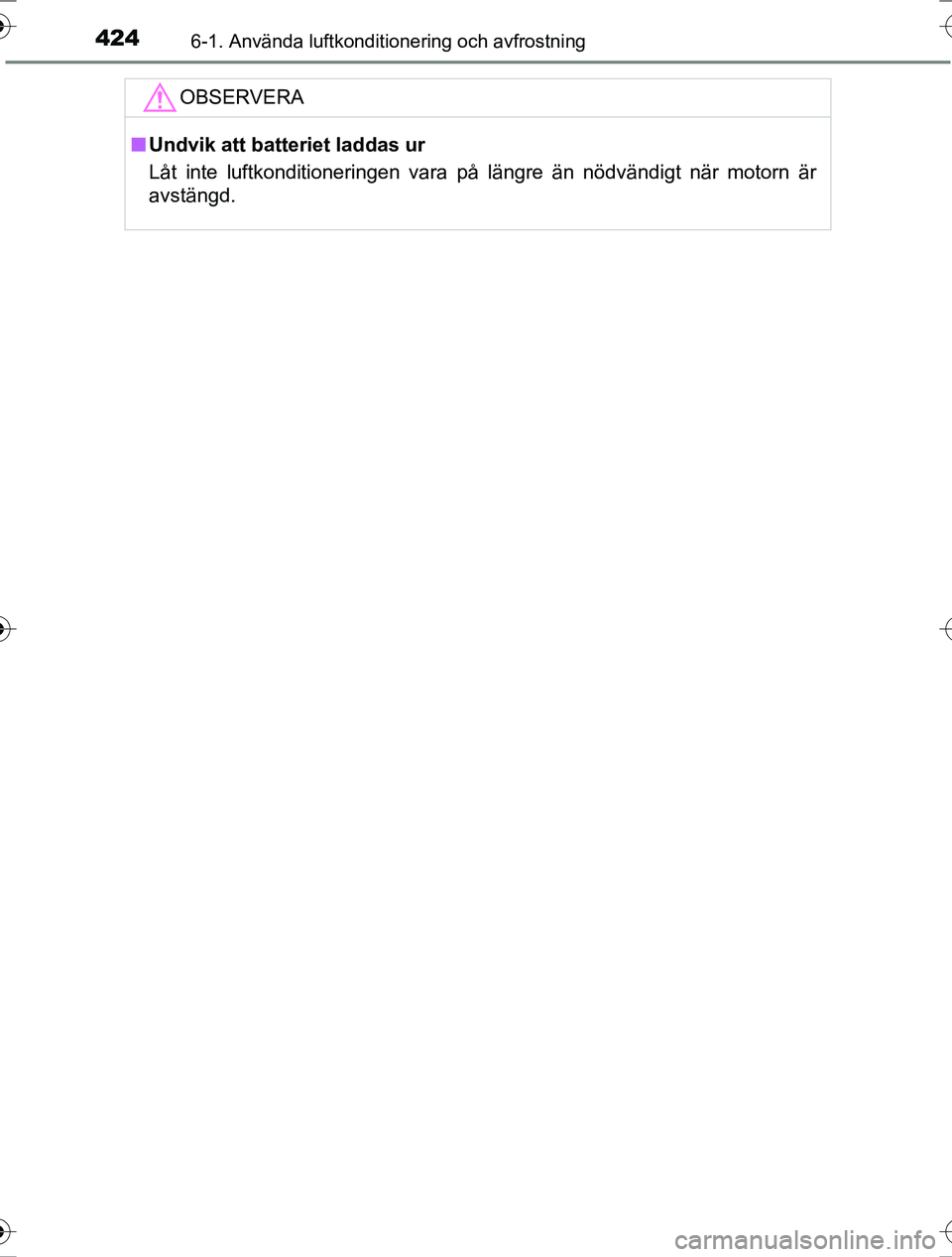

OBSERVERA
nUndvik att batteriet laddas ur
Låt inte luftkonditioneringen vara på längre än nödvändigt när motorn är
avstängd.
OM42753SE.book Page 424 Friday, August 12, 2016 10:56 AM

425
6
6-1. Använda luftkonditionering och avfrostning
Invändiga funktioner
OM42753SE

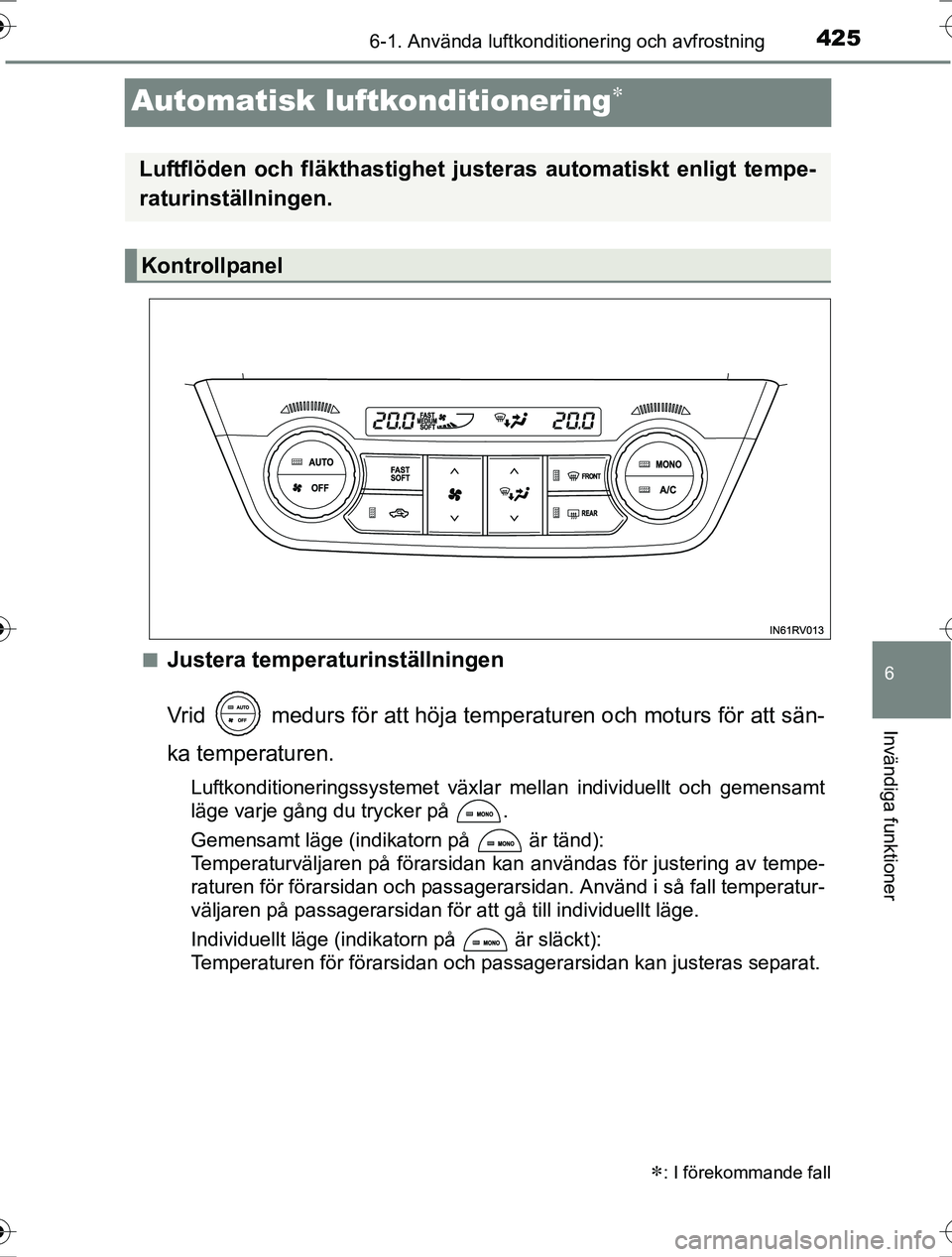

Automatisk luftkonditionering
nJustera temperaturinställningen
Vrid medurs för att höja temperaturen och moturs för att sän-
ka temperaturen.
Luftkonditioneringssystemet växlar mellan individuellt och gemensamt
läge varje gång du trycker på .
Gemensamt läge (indikatorn på är tänd):
Temperaturväljaren på förarsidan kan användas för justering av tempe-
raturen för förarsidan och passagerarsidan. Använd i så fall temperatur-
väljaren på passagerarsidan för att gå till individuellt läge.
Individuellt läge (indikatorn på är släckt):
Temperaturen för förarsidan och passagerarsidan kan justeras separat.
: I förekommande fall
Luftflöden och fläkthastighet justeras automatiskt enligt tempe-
raturinställningen.
Kontrollpanel
OM42753SE.book Page 425 Friday, August 12, 2016 10:56 AM

4266-1. Använda luftkonditionering och avfrostning
OM42753SEn
Justera fläkthastigheten
Tryck på ”
” på för att öka fläkte ns hastighet och på ”” för att
minska den.
Tryck på för att stänga av fläkten.
n
Ändra läget för luftflödet
Ändra luftventilerna genom att trycka på ” ” eller ” ” på .
Luftventilerna växlar för varje tryckning på endera sidan av knappen.
Luftström mot överkroppen.
Luftström mot överkroppen
och fötterna.
Luftström mot fötterna.
Luftström mot fötterna samt
borttagning av imma och
frost från vindrutan.
Tryck på .
Avfuktningsfunktionen startar. Luftflöden och fläkthastighet justeras auto-
matiskt enligt temperaturinställningen och luftfuktigheten.
Justera temperaturinställningen.
nAutomatläge, indikering
Om inställningar av fläkthastigheten eller luftflöden är aktiva stängs
indikatorn för det automatiska läget av. Det automatiska läget för
andra funktioner än det som an vänds upprätthålls emellertid.
1
2
3
4
Använda automatläget
1
2
OM42753SE.book Page 426 Friday, August 12, 2016 10:56 AM

4276-1. Använda luftkonditionering och avfrostning
6
Invändiga funktioner
OM42753SEn

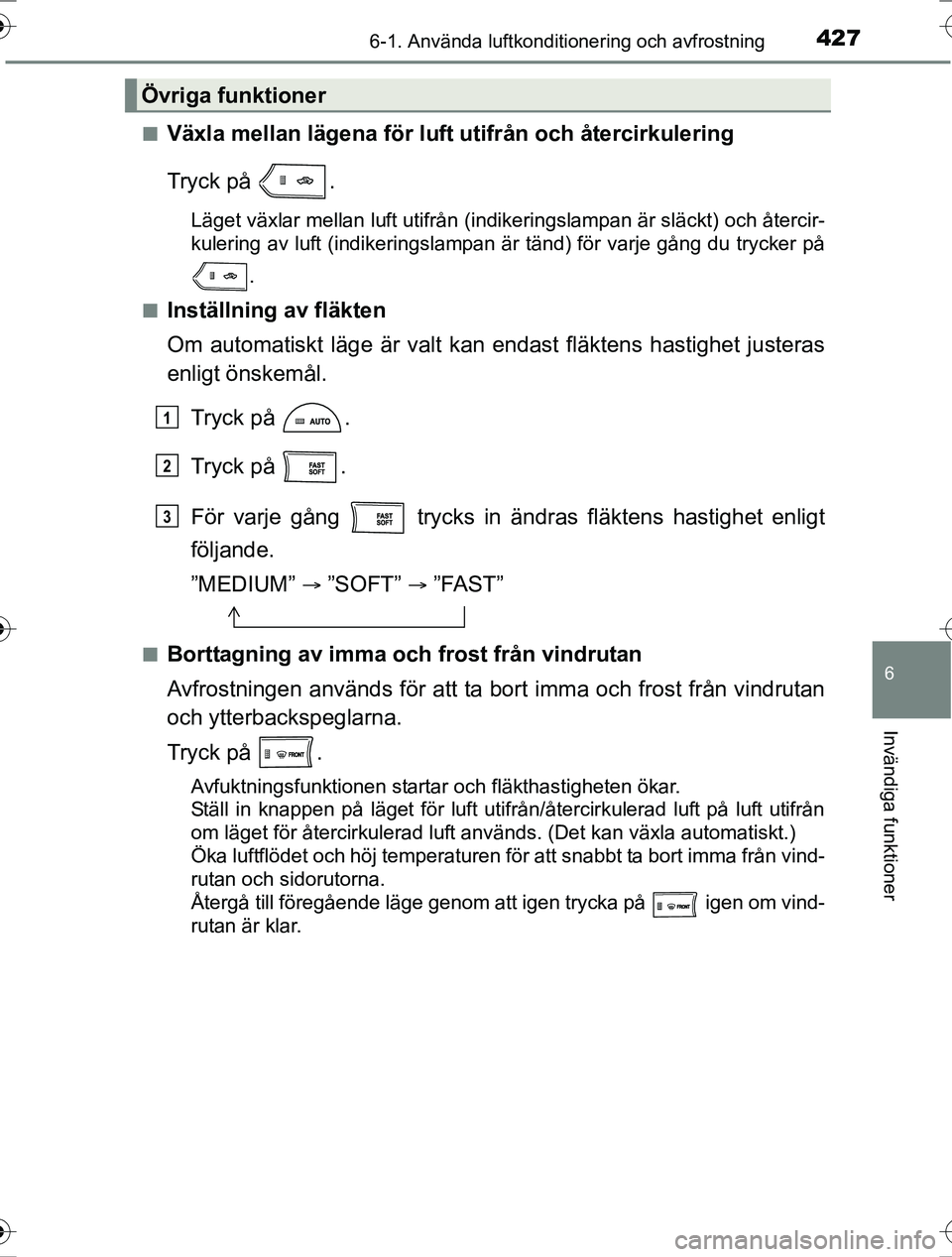

Växla mellan lägena för luft utifrån och återcirkulering
Tryck på .
Läget växlar mellan luft utifrån (indikeringslampan är släckt) och återcir-
kulering av luft (indikeringslampan är tänd) för varje gång du trycker på
.
n
Inställning av fläkten
Om automatiskt läge är valt kan endast fläktens hastighet justeras
enligt önskemål.
Tryck på .
Tryck på .
För varje gång trycks in ändras fläktens hastighet enligt
följande.
”MEDIUM”
 ”SOFT”  ”FAST”
nBorttagning av imma och frost från vindrutan
Avfrostningen används för att ta bort imma och frost från vindrutan
och ytterbackspeglarna.
Tryck på .
Avfuktningsfunktionen startar och fläkthastigheten ökar.
Ställ in knappen på läget för luft utifrån/återcirkulerad luft på luft utifrån
om läget för återcirkulerad luft används. (Det kan växla automatiskt.)
Öka luftflödet och höj temperaturen för att snabbt ta bort imma från vind-
rutan och sidorutorna.
Återgå till föregående läge genom att igen trycka på
igen om vind-
rutan är klar.
Övriga funktioner
1
2
3
OM42753SE.book Page 427 Friday, August 12, 2016 10:56 AM

4286-1. Använda luftkonditionering och avfrostning
OM42753SEn

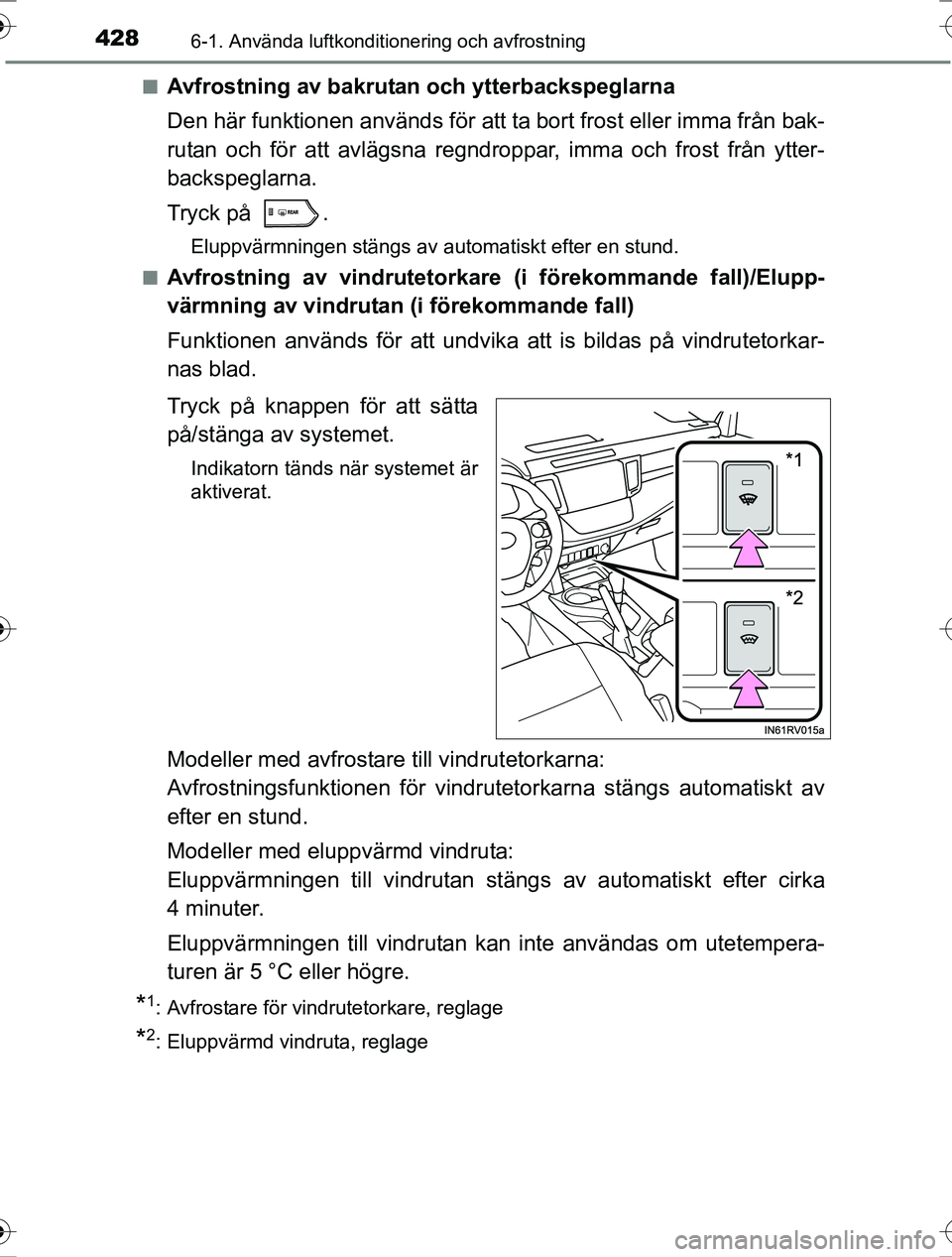

Avfrostning av bakrutan och ytterbackspeglarna
Den här funktionen används för att ta bort frost eller imma från bak-
rutan och för att avlägsna regndrop
par, imma och frost från ytter-
backspeglarna.
Tryck på .
Eluppvärmningen stängs av automatiskt efter en stund.
n
Avfrostning av vindrutetorkare (i förekommande fall)/Elupp-
värmning av vindrutan (i förekommande fall)
Funktionen används för att undvika att is bildas på vindrutetorkar-
nas blad.
Tryck på knappen för att sätta
på/stänga av systemet.
Indikatorn tänds när systemet är
aktiverat.
Modeller med avfrostare till vindrutetorkarna:
Avfrostningsfunktionen för vindrutetorkarna stängs automatiskt av
efter en stund.
Modeller med eluppvärmd vindruta:
Eluppvärmningen till vindrutan stängs av automatiskt efter cirka
4 minuter.
Eluppvärmningen till vindrutan kan inte användas om utetempera-
turen är 5 °C eller högre.
*1: Avfrostare för vindrutetorkare, reglage
*2: Eluppvärmd vindruta, reglage
OM42753SE.book Page 428 Friday, August 12, 2016 10:56 AM

4296-1. Använda luftkonditionering och avfrostning
6
Invändiga funktioner
OM42753SEn

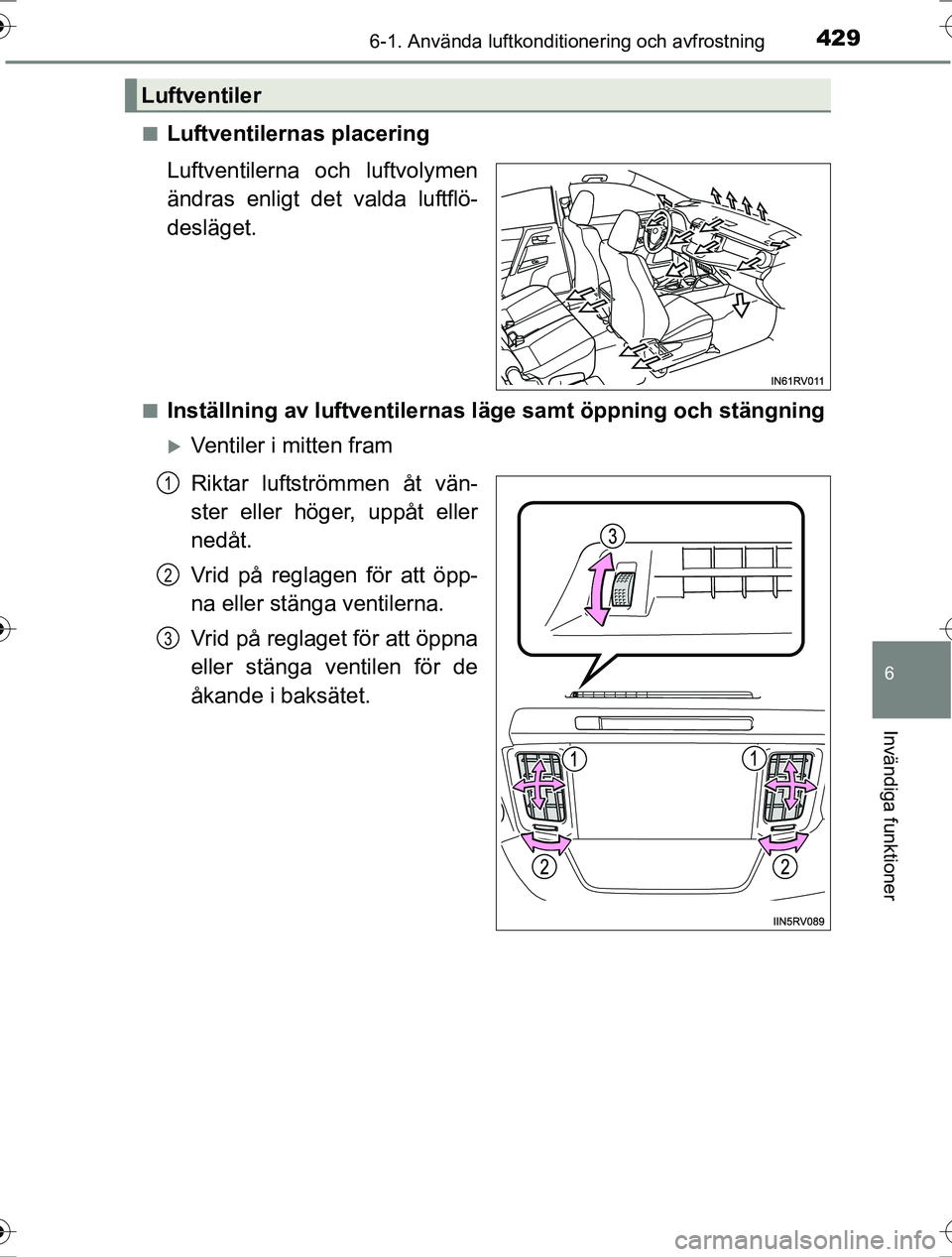

Luftventilernas placering
Luftventilerna och luftvolymen
ändras enligt det valda luftflö-
desläget.
nInställning av luftventilernas
läge samt öppning och stängning
Ventiler i mitten fram
Riktar luftströmmen åt vän-
ster eller höger, uppåt eller
nedåt.
Vrid på reglagen för att öpp-
na eller stänga ventilerna.
Vrid på reglaget för att öppna
eller stänga ventilen för de
åkande i baksätet.
Luftventiler
1
2
3
OM42753SE.book Page 429 Friday, August 12, 2016 10:56 AM

4306-1. Använda luftkonditionering och avfrostning
OM42753SE

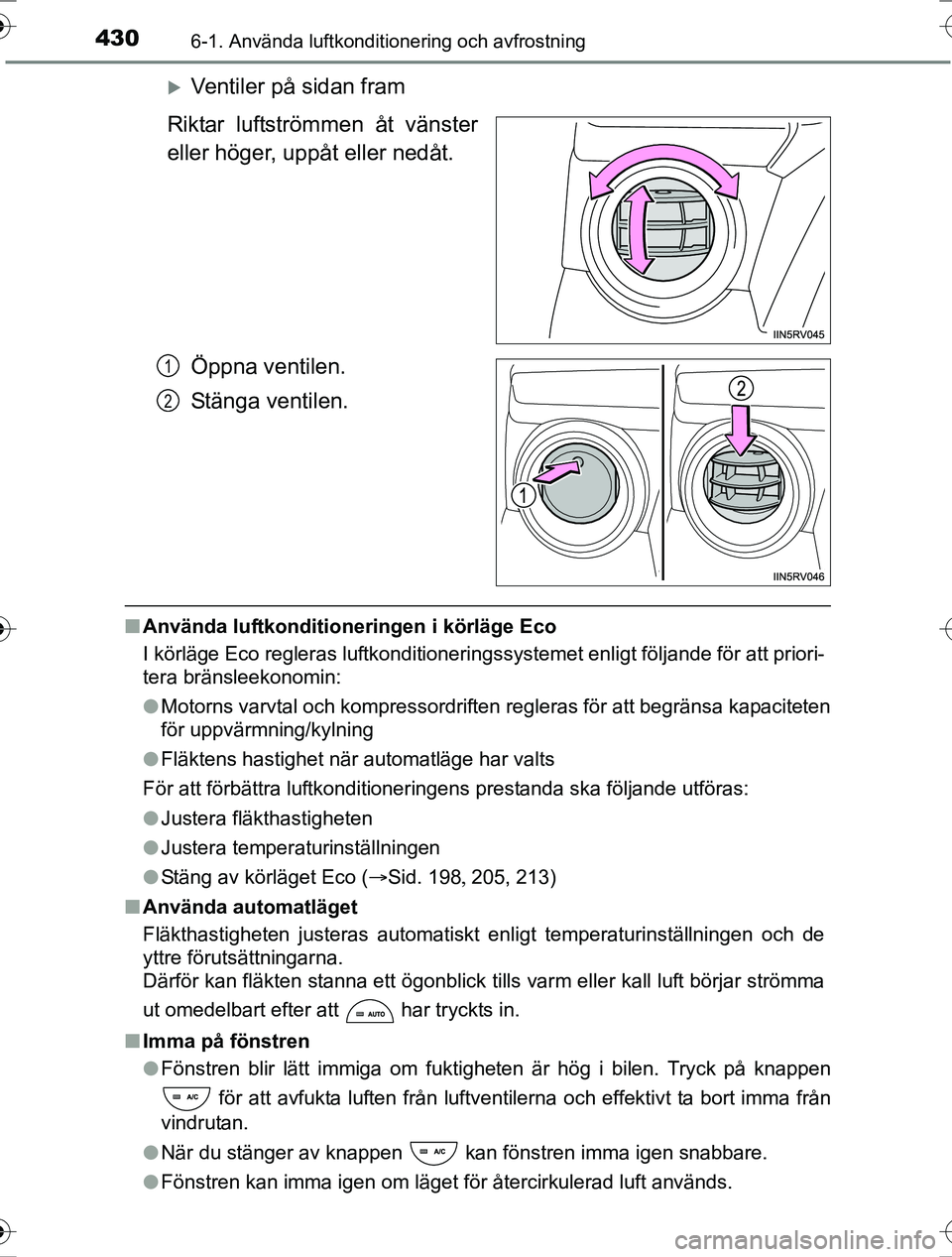

Ventiler på sidan fram
Riktar luftströmmen åt vänster
eller höger, uppåt eller nedåt.
Öppna ventilen.
Stänga ventilen.
nAnvända luftkonditioneringen i körläge Eco
I körläge Eco regleras luftkonditioneringssystemet enligt följande för att priori-
tera bränsleekonomin:
lMotorns varvtal och kompressordriften regleras för att begränsa kapaciteten
för uppvärmning/kylning
l Fläktens hastighet när automatläge har valts
För att förbättra luftkonditioneringens prestanda ska följande utföras:
l Justera fläkthastigheten
l Justera temperaturinställningen
l Stäng av körläget Eco ( Sid. 198205, 213)
n Använda automatläget
Fläkthastigheten justeras automatiskt enligt temperaturinställningen och de
yttre förutsättningarna.
Därför kan fläkten stanna ett ögonblick tills varm eller kall luft börjar strömma
ut omedelbart efter att har tryckts in.
n Imma på fönstren
lFönstren blir lätt immiga om fuktigheten är hög i bilen. Tryck på knappen
för att avfukta luften från luftventilerna och effektivt ta bort imma från
vindrutan.
l När du stänger av knappen kan fönstren imma igen snabbare.
l Fönstren kan imma igen om läget för återcirkulerad luft används.
1
2
OM42753SE.book Page 430 Friday, August 12, 2016 10:56 AM
