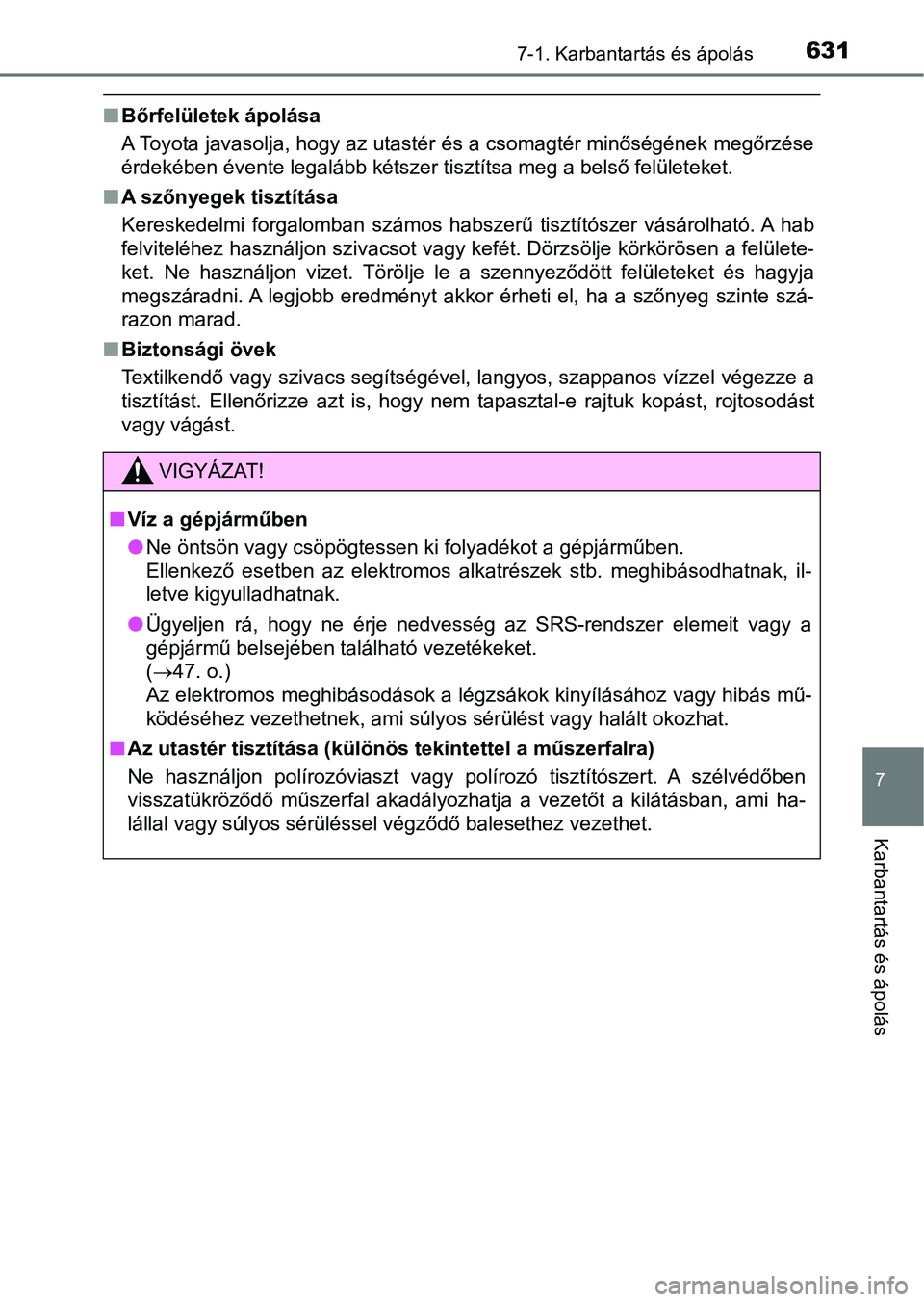

6317-1. Karbantartás és ápolás
7
Karbantartás és ápolás
nBőrfelületek ápolása
A Toyota javasolja, hogy az utastér és a csomagtér minőségének megőrzése
érdekében évente legalább kétszer tisztítsa meg a belső felületeket.
n A szőnyegek tisztítása
Kereskedelmi forgalomban számos habszerű tisztítószer vásárolható. A hab
felviteléhez használjon szivacsot vagy kefét. Dörzsölje körkörö sen a felülete-
ket. Ne használjon vizet. Törölje le a szennyeződött felületeke t és hagyja
megszáradni. A legjobb eredményt akkor érheti el, ha a szőnyeg szinte szá-
razon marad.
n Biztonsági övek
Textilkendő vagy szivacs segítségével, langyos, szappanos vízzel végezze a
tisztítást. Ellenőrizze azt is, hogy nem tapasztal-e rajtuk kop ást, rojtosodást
vagy vágást.
VIGYÁZAT!
n Víz a gépjárműben
lNe öntsön vagy csöpögtessen ki folyadékot a gépjárműben.
Ellenkező esetben az elektromos alkatrészek stb. meghibásodhatn ak, il-
letve kigyulladhatnak.
l Ügyeljen rá, hogy ne érje nedvesség az SRS-rendszer elemeit vagy a
gépjármű belsejében található vezetékeket.
( 47. o.)
Az elektromos meghibásodások a légzsákok kinyílásához vagy hibá s mű-
ködéséhez vezethetnek, ami súlyos sérülést vagy halált okozhat.
n Az utastér tisztítása (különös tekintettel a műszerfalra)
Ne használjon polírozóviaszt vagy polírozó tisztítószert. A szé lvédőben
visszatükröződő műszerfal akadályozhatja a vezetőt a kilátásban , ami ha-
lállal vagy súlyos sérüléssel végződő balesethez vezethet.

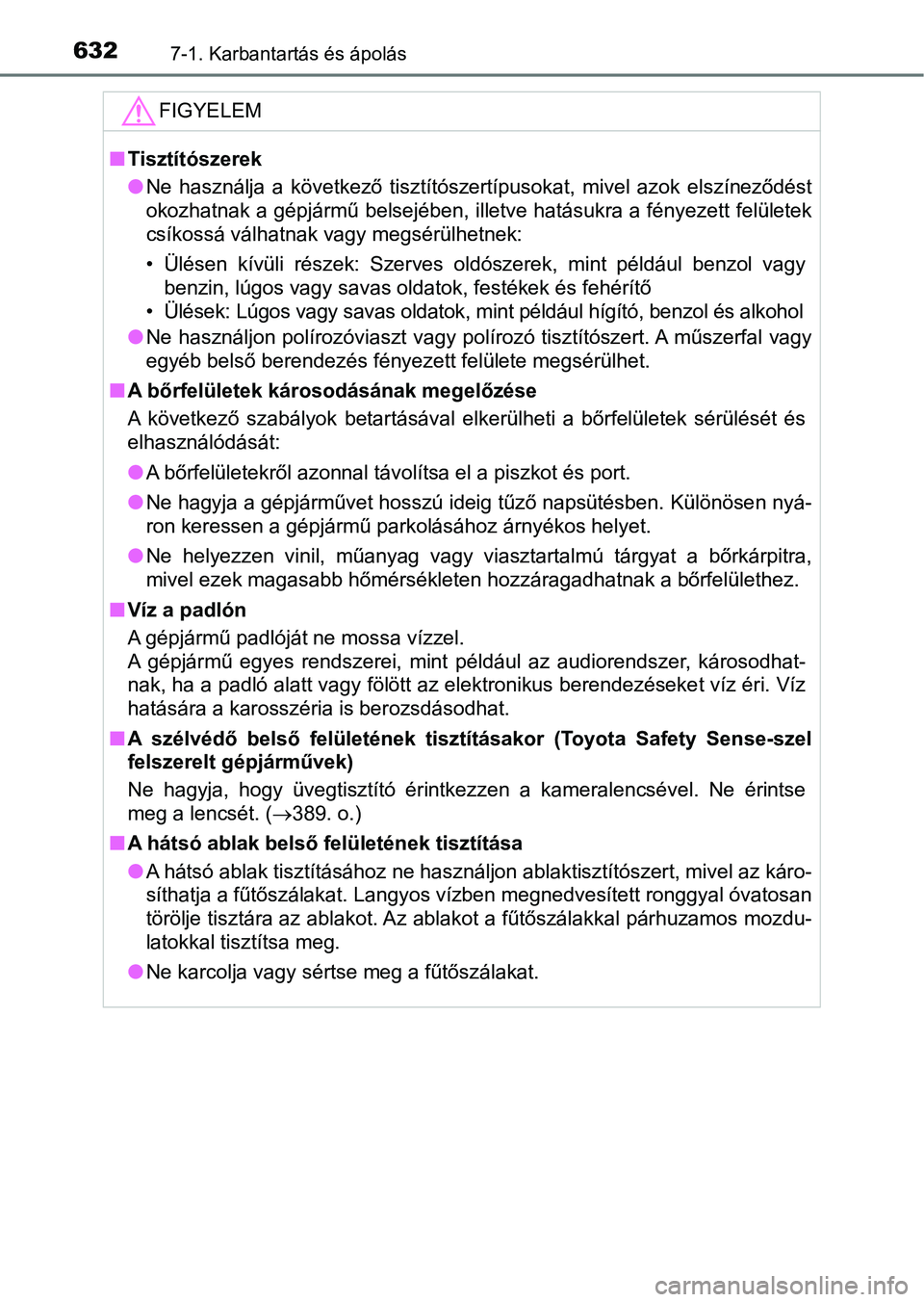

6327-1. Karbantartás és ápolás
FIGYELEM
nTisztítószerek
lNe használja a következő tisztítószertípusokat, mivel azok elsz íneződést
okozhatnak a gépjármű belsejében, illetve hatásukra a fényezett felületek
csíkossá válhatnak vagy megsérülhetnek:
• Ülésen kívüli részek: Szerves oldószerek, mint például benzol vagy
benzin, lúgos vagy savas oldatok, festékek és fehérítő
• Ülések: Lúgos vagy savas oldatok, mint például hígító, benzol és alkohol
l Ne használjon polírozóviaszt vagy polírozó tisztítószert. A műs zerfal vagy
egyéb belső berendezés fényezett felülete megsérülhet.
n A bőrfelületek károsodásának megelőzése
A következő szabályok betartásával elkerülheti a bőrfelületek s érülését és
elhasználódását:
l A bőrfelületekről azonnal távolítsa el a piszkot és port.
l Ne hagyja a gépjárművet hosszú ideig tűző napsütésben. Különöse n nyá-
ron keressen a gépjármű parkolásához árnyékos helyet.
l Ne helyezzen vinil, műanyag vagy viasztartalmú tárgyat a bőrkár pitra,
mivel ezek magasabb hőmérsékleten hozzáragadhatnak a bőrfelület hez.
n Víz a padlón
A gépjármű padlóját ne mossa vízzel.
A gépjármű egyes rendszerei, mint például az audiorendszer, kár osodhat-
nak, ha a padló alatt vagy fölött az elektronikus berendezéseke t víz éri. Víz
hatására a karosszéria is berozsdásodhat.
n A szélvédő belső felületének tisztításakor (Toyota Safety Sense -szel
felszerelt gépjárművek)
Ne hagyja, hogy üvegtisztító érintkezzen a kameralencsével. Ne érintse
meg a lencsét. ( 389. o.)
n A hátsó ablak belső felületének tisztítása
lA hátsó ablak tisztításához ne használjon ablaktisztítószert, m ivel az káro-
síthatja a fűtőszálakat. Langyos vízben megnedvesített ronggyal óvatosan
törölje tisztára az ablakot. Az ablakot a fűtőszálakkal párhuzamos mozdu-
latokkal tisztítsa meg.
l Ne karcolja vagy sértse meg a fűtőszálakat.

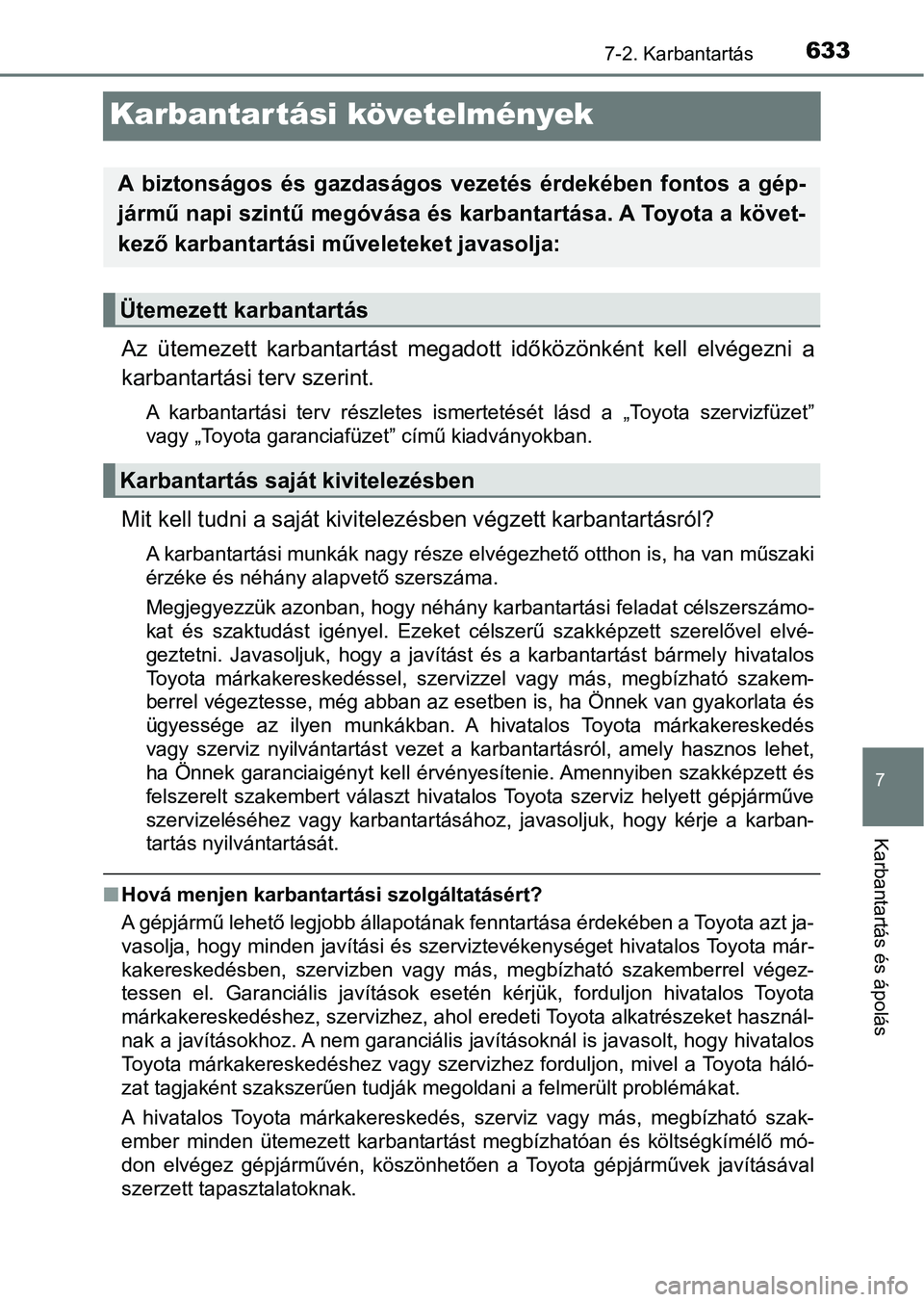

6337-2. Karbantartás
7
Karbantartás és ápolás
Karbantartási követelmények
Az ütemezett karbantartást megadott időközönként kell elvégezni a
karbantartási terv szerint.
A karbantartási terv részletes ismertetését lásd a „Toyota szer vizfüzet”
vagy „Toyota garanciafüzet” című kiadványokban.
Mit kell tudni a saját kivitele zésben végzett karbantartásról?
A karbantartási munkák nagy része elvégezhető otthon is, ha van műszaki
érzéke és néhány alapvető szerszáma.
Megjegyezzük azonban, hogy néhány karbantartási feladat célszer számo-
kat és szaktudást igényel. Ezeket célszerű szakképzett szerelőv el elvé-
geztetni. Javasoljuk, hogy a javítást és a karbantartást bármel y hivatalos
Toyota márkakereskedéssel, szervizzel vagy más, megbízható szak em-
berrel végeztesse, még abban az esetben is, ha Önnek van gyakor lata és
ügyessége az ilyen munkákban. A hivatalos Toyota márkakereskedé s
vagy szerviz nyilvántartást vezet a karbantartásról, amely hasznos lehet,
ha Önnek garanciaigényt kell érvényesítenie. Amennyiben szakkép zett és
felszerelt szakembert választ hivatalos Toyota szerviz helyett gépjárműve
szervizeléséhez vagy karbantartásához, javasoljuk, hogy kérje a karban-
tartás nyilvántartását.
n Hová menjen karbantartási szolgáltatásért?
A gépjármű lehető legjobb állapotának fenntartása érdekében a T oyota azt ja-
vasolja, hogy minden javítási és szerviztevékenységet hivatalos Toyota már-
kakereskedésben, szervizben vagy más, megbízható szakemberrel végez-
tessen el. Garanciális javítások esetén kérjük, forduljon hivatalos Toyota
márkakereskedéshez, szervizhez, ahol eredeti Toyota alkatrészek et használ-
nak a javításokhoz. A nem garanciális javításoknál is javasolt, hogy hivatalos
Toyota márkakereskedéshez vagy szervizhez forduljon, mivel a To yota háló-
zat tagjaként szakszerűen tudják megoldani a felmerült problémá kat.
A hivatalos Toyota márkakereskedés, szerviz vagy más, megbízható szak-
ember minden ütemezett karbantartást megbízhatóan és költségkím élő mó-
don elvégez gépjárművén, köszönhetően a Toyota gépjárművek javításával
szerzett tapasztalatoknak.
A biztonságos és gazdaságos vez etés érdekében fontos a gép-
jármű napi szintű megóvása és karbantartása. A Toyota a követ-
kező karbantartási műveleteket javasolja:
Ütemezett karbantartás
Karbantartás saját kivitelezésben

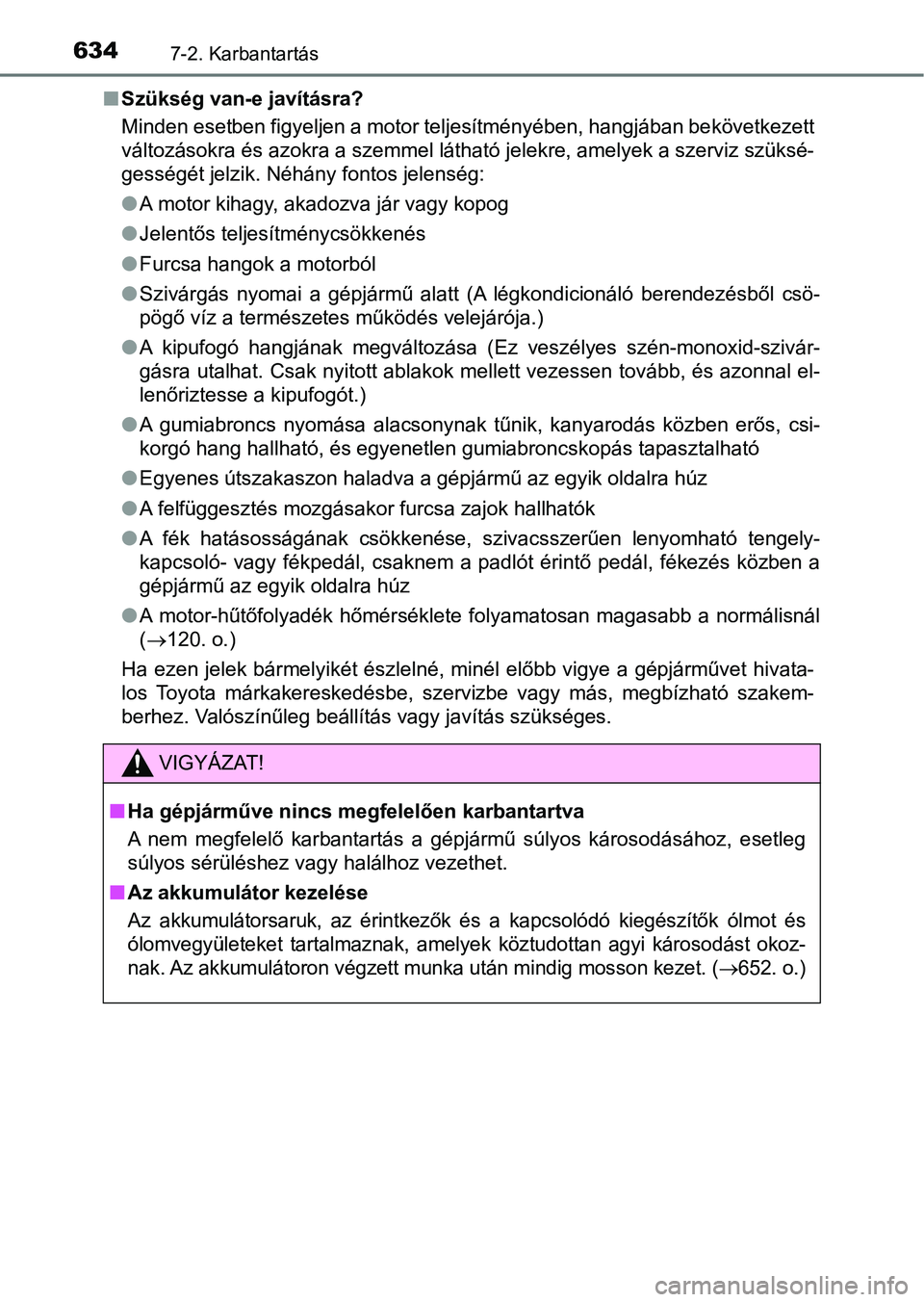

6347-2. Karbantartás
nSzükség van-e javításra?
Minden esetben figyeljen a motor teljesítményében, hangjában be következett
változásokra és azokra a szemmel látható jelekre, amelyek a sze rviz szüksé-
gességét jelzik. Néhány fontos jelenség:
l A motor kihagy, akadozva jár vagy kopog
l Jelentős teljesítménycsökkenés
l Furcsa hangok a motorból
l Szivárgás nyomai a gépjármű alatt (A légkondicionáló berendezésből csö-
pögő víz a természetes működés velejárója.)
l A kipufogó hangjának megváltozása (Ez veszélyes szén-monoxid-sz ivár-
gásra utalhat. Csak nyitott ablakok mellett vezessen tovább, és azonnal el-
lenőriztesse a kipufogót.)
l A gumiabroncs nyomása alacsonynak tűnik, kanyarodás közben erős, csi-
korgó hang hallható, és egyenetlen gumiabroncskopás tapasztalha tó
l Egyenes útszakaszon haladva a gépjármű az egyik oldalra húz
l A felfüggesztés mozgásakor furcsa zajok hallhatók
l A fék hatásosságának csökkenése, szivacsszerűen lenyomható teng ely-
kapcsoló- vagy fékpedál, csaknem a padlót érintő pedál, fékezés közben a
gépjármű az egyik oldalra húz
l A motor-hűtőfolyadék hőmérséklete folyamatosan magasabb a normálisnál
(120. o.)
Ha ezen jelek bármelyikét észlelné, minél előbb vigye a gépjárm űvet hivata-
los Toyota márkakereskedésbe, szervizbe vagy más, megbízható sz akem-
berhez. Valószínűleg beállítás vagy javítás szükséges.
VIGYÁZAT!
n Ha gépjárműve nincs megfelelően karbantartva
A nem megfelelő karbantartás a gépjármű súlyos károsodásához, e setleg
súlyos sérüléshez vagy halálhoz vezethet.
n Az akkumulátor kezelése
Az akkumulátorsaruk, az érintkezők és a kapcsolódó kiegészítők ólmot és
ólomvegyületeket tartalmaznak, amelyek köztudottan agyi károsodást okoz-
nak. Az akkumulátoron végzett munka után mindig mosson kezet. (
652. o.)

6357-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Óvintézkedések saját kivitelezésben vég-
zett karbantartási munkáknál
Ha a karbantartási munkákat saját maga végzi, akkor kövesse az
itt ismertetett hely es eljárási módokat.
TételekEszközök és kellékek
Az akkumulátor álla-
pota (652. o.)
• Meleg víz• Szódabikarbóna• Kenőzsír
• Hagyományos kulcs (az érintkező bilincsének csavarjai-
hoz)
• Desztillált víz
Motorhűtő folyadék
szintje ( 650. o.)
• Kivéve 2WW motorhoz: „Toyota Super Long Life Coolant”
(rendkívül hosszú élettartamú Toyota) hűtőfolyadék vagy
más, hasonlóan jó minőségű, etilén-glikol alapú, szilikát-,
amin-, nitrit-, borátmentes, ho sszú élettartamú („long-life”),
hibrid szerves sav technológiával készült hűtőfolyadék is
használható
A „Toyota Super Long Life Coolant” egy előre bekevert,
50% hűtőfolyadék és 50% desztillált víz tartalmú oldat.
• 2WW motorhoz: „Toyota Genuine Premium Long Life Coolant 2WW”” (Eredeti prémium Toyota hosszú élettar-
tamú 2WW hűtőfolyadék) vagy azzal egyenértékű. A
„Toyota Genuine Premium Long Life Coolant 2WW” (Ere-
deti prémium Toyota hosszú élettartamú 2WW hűtőfolya-
dék) koncentrált terméket mindig keverni kell 50%
hűtőfolyadék és 50% ionmentes víz arányban.
Más jóváhagyott hűtőfolyadékkal kapcsolatos további tájé-
koztatásért forduljon hivatalos Toyota márkakereskedés-
hez, szervizhez vagy más, megbízható szakemberhez.
• Tölcsér (hűtőfolyadék betöltéséhez)
Motorolajszint
( 645. o.)
• Kivéve 2WW motorhoz: „Toyota Genuine Motor Oil” (ere-
deti Toyota motorolaj) vagy azzal egyenértékű motorolaj
• 2WW motorhoz: „Toyota Genui ne Motor Oil 5W-30 Premium
Fuel Economy for 2WW engines” (Eredeti Toyota motorolaj
5W-30 Prémium üzemanyag-takarékosság 2WW motorok-
hoz). Más jóváhagyott motorolajokkal kapcsolatos további
tájékoztatásért forduljon hivatalos Toyota márkakereskedés-
hez, szervizhez vagy más, megbízható szakemberhez.
• Rongy vagy papír törlőkendő
• Tölcsér (csak a motorolaj betöltéséhez)
Biztosítékok (693. o.)• Az eredetivel megegyező áramerősségű biztosíték
Izzók ( 697. o.)
• Az eredetivel megegyező áramerősségű és watt-teljesít-
ményű izzó
• Csillagfejű csavarhúzó
• Laposfejű csavarhúzó• Csavarkulcs

6367-3. Karbantartás saját kivitelezésben
Hűtő, kondenzátor és
töltőlevegő-hűtő
( 651. o.)
Gumiabroncsnyo-
más ( 683. o.)• Gumiabroncsnyomás-
mérő• Sűrítettlevegő-forrás
Ablakmosó folyadék
( 656. o.)• Víz vagy fagyálló oldatot tartalmazó ablakmosó folyadék
(téli használathoz)
• Tölcsér (csak víz és mosófolyadék betöltéséhez)
VIGYÁZAT!
A motortérben számos olyan mechanizmus és folyadék található, a melyek el-
mozdulhatnak, felforrósodhatnak v agy elektromosan feltöltődhetnek. A súlyos
vagy halálos sérülések elkerülése érdekében tartsa be a követke ző biztonsági
szabályokat.
nHa a motortérben dolgozik
lTartsa távol kezét, ruháját és a szerszámokat a forgó ventilátortól és a hajtó-
szíjtól.
lKözvetlenül vezetés után ne érintse meg a motort, a hűtőt, a ki pufogócsonkot,
mivel forróak lehetnek. Az olaj és az egyéb folyadékok szintén melegek.
lNe hagyjon gyúlékony anyagot a motortérben (pl. papírt és rongy ot).
lNe dohányozzon, ne keltsen szikrát, és ne használjon nyílt lángot az üzem-
anyag-ellátó rendszer vagy az akkumulátor környezetében. Az üzemanyag-
pára és az akkumulátorgőzök gyúlékonyak.
lHa az akkumulátoron dolgozik, l egyen nagyon óvatos. Mérgező és maró
kénsavat tartalmaz.
lLegyen óvatos, mert a fékfolyadék árthat kezének vagy szemének, és káro-
síthatja a fényezett felületeke t. Ha a folyadék kezére vagy szemébe
fröccsen, azonnal öblítse le vízzel.
Ha továbbra is panasza van , forduljon orvoshoz.
nHa az elektromos hűtőventiláto rokon vagy a hűtőrácson dolgozik
Intelligens nyitási és indítórendszer nélküli gépjárművek
A motorindító gombot kapcsolja ki. Ha a gyújtáskapcsoló „ON” ál lásban van,
és üzemel a légkondicionáló ber endezés és/vagy a hűtőfolyadék h őmérsék-
lete magas, az elektromos hűtőv entilátorok automatikusan bekapc solhatnak.
(  651. o.)
Intelligens nyitási és indítórends zerrel felszerelt gépjárművek
A motorindító gombot kapcsolja ki. Ha a motorindító gomb IGNITI ON ON
módban van, és üzemel a légkondic ionáló berendezés és/vagy a hűtőfolya-
dék hőmérséklete magas, az elektromos hűtőventilátorok automati kusan be-
kapcsolhatnak. ( 651. o.)
nVédőszemüveg
Használjon védőszemüveget, hogy megakadályozza bármilyen kirepü lő, ki-
eső anyag vagy folyadékpermet szembe kerülését.
TételekEszközök és kellékek

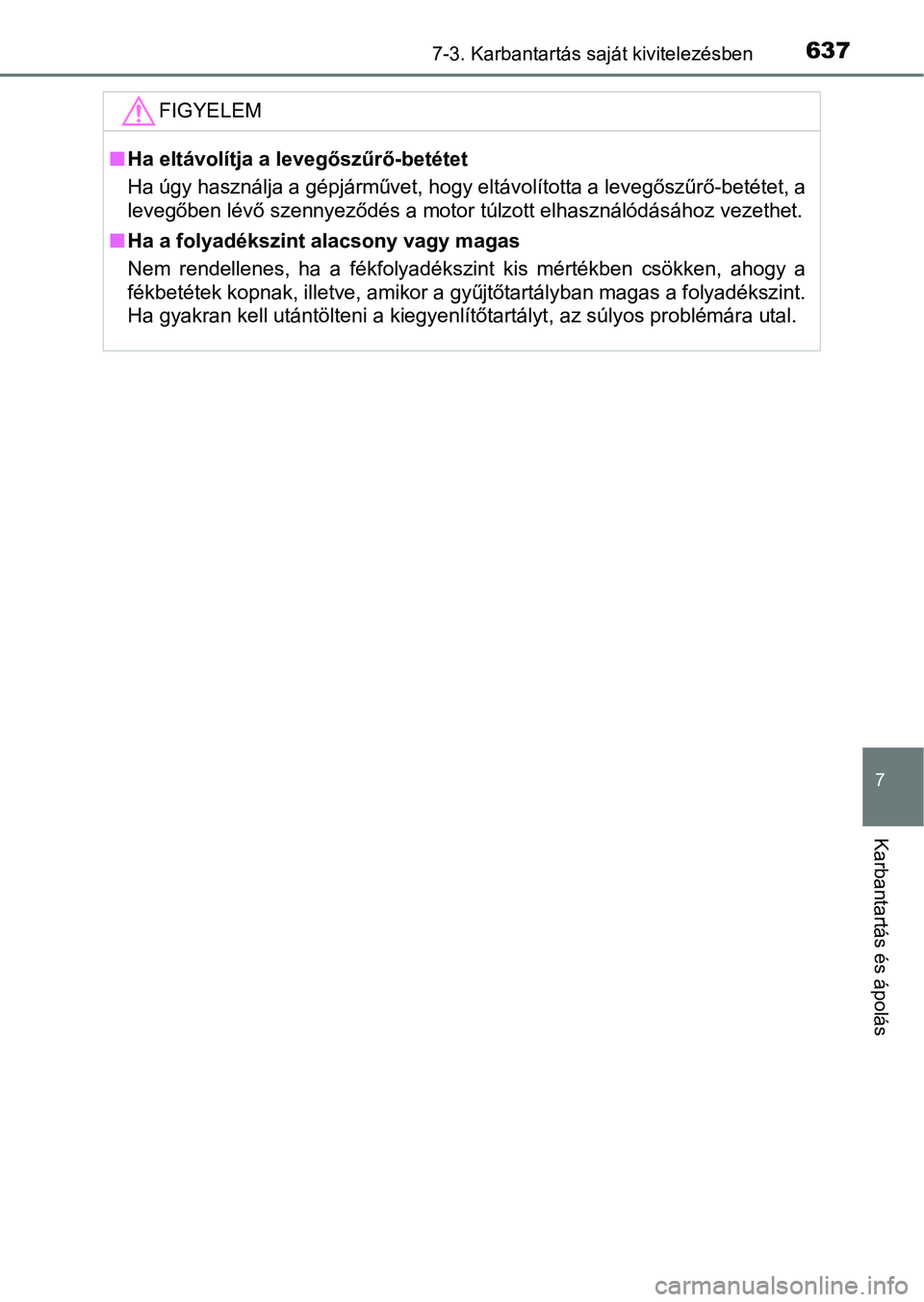

6377-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
FIGYELEM
nHa eltávolítja a levegőszűrő-betétet
Ha úgy használja a gépjárművet, hogy eltávolította a levegőszűr ő-betétet, a
levegőben lévő szennyeződés a motor túlzott elhasználódásához v ezethet.
n Ha a folyadékszint alacsony vagy magas
Nem rendellenes, ha a fékfolyadékszint kis mértékben csökken, a hogy a
fékbetétek kopnak, illetve, amikor a gyűjtőtartályban magas a f olyadékszint.
Ha gyakran kell utántölteni a kiegyenlítőtartályt, az súlyos pr oblémára utal.

6387-3. Karbantartás saját kivitelezésben
Motorháztető
Húzza meg a motorháztető-nyi-
tókart.
A motorháztető kissé felpattan.
Nyomja balra a kiegészítő biz-
tosítókart, és emelje fel a mo-
torháztetőt.
Tartsa meg kézze l a motorház-
tetőt, míg a kitámasztórudat a
helyére illeszti.
A motorháztető felnyitásához oldja a zár reteszelését a gépjárm ű
belsejében.
1
2
3

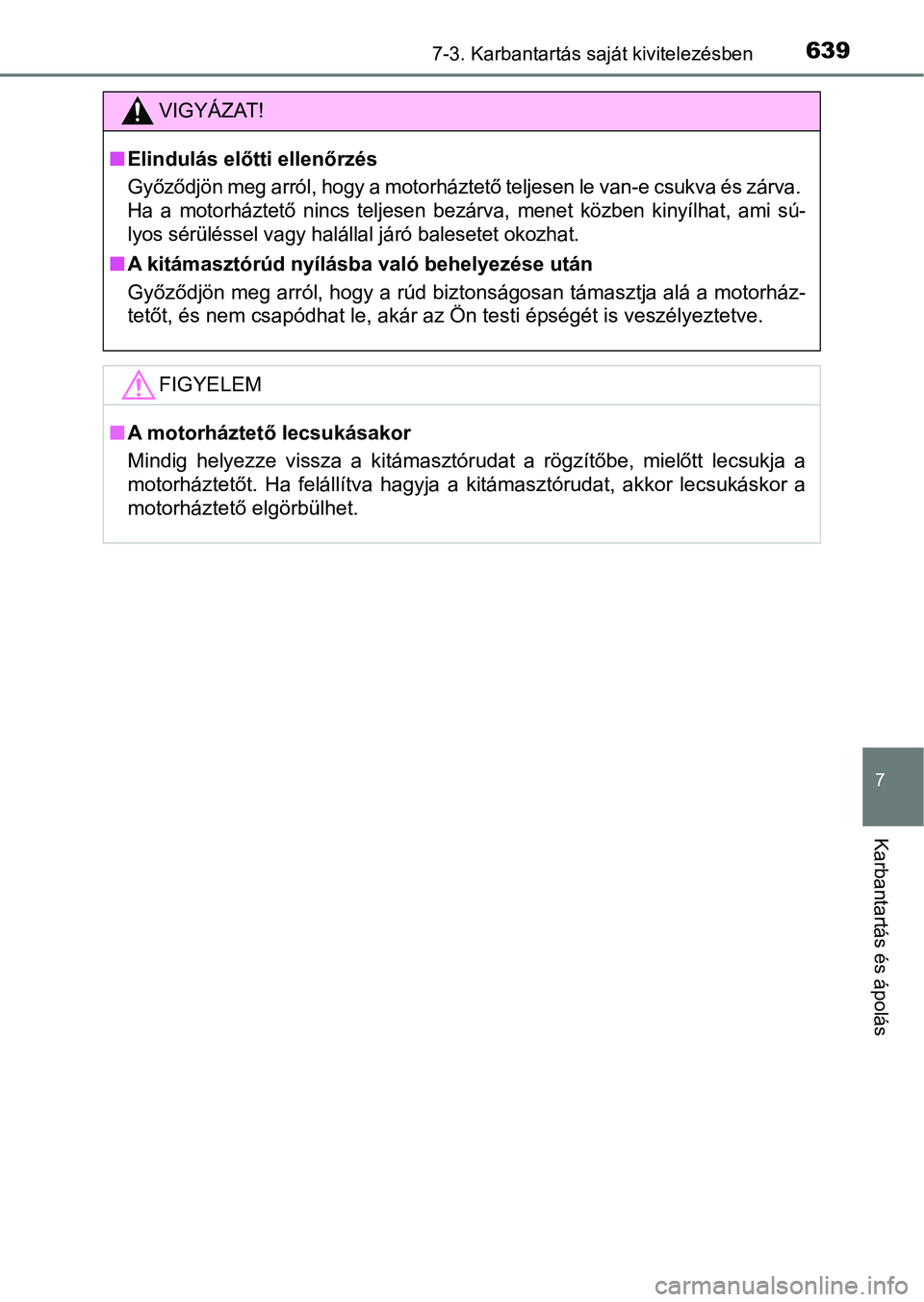

6397-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
VIGYÁZAT!
nElindulás előtti ellenőrzés
Győződjön meg arról, hogy a motorháztető teljesen le van-e csuk va és zárva.
Ha a motorháztető nincs teljesen bezárva, menet közben kinyílha t, ami sú-
lyos sérüléssel vagy halálla l járó balesetet okozhat.
nA kitámasztórúd nyílásba való behelyezése után
Győződjön meg arról, hogy a rúd biztonságosan támasztja alá a m otorház-
tetőt, és nem csapódhat le, akár az Ön testi épségét is veszély eztetve.
FIGYELEM
nA motorháztető lecsukásakor
Mindig helyezze vissza a kitámasztórudat a rögzítőbe, mielőtt l ecsukja a
motorháztetőt. Ha felállítva hagyja a kitámasztórudat, akkor le csukáskor a
motorháztető elgörbülhet.

6407-3. Karbantartás saját kivitelezésben
A gépjárműemel ő elhelyezése
uElöl
uHátul
Gépjárműemelő használatako r kövesse az emelőhöz kapott
használati utasítást és óvatosan végezze el a műveletet.
A gépjármű megemelésekor ügy eljen a gépjárműemelő pontos
elhelyezésére. A nem megfelelő elhelyezés a gépjármű károso-
dásához vagy személyi sérüléshez vezethet.
