TOYOTA RAV4 2017 Manual del propietario (in Spanish)

3114-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42756S_(ES)

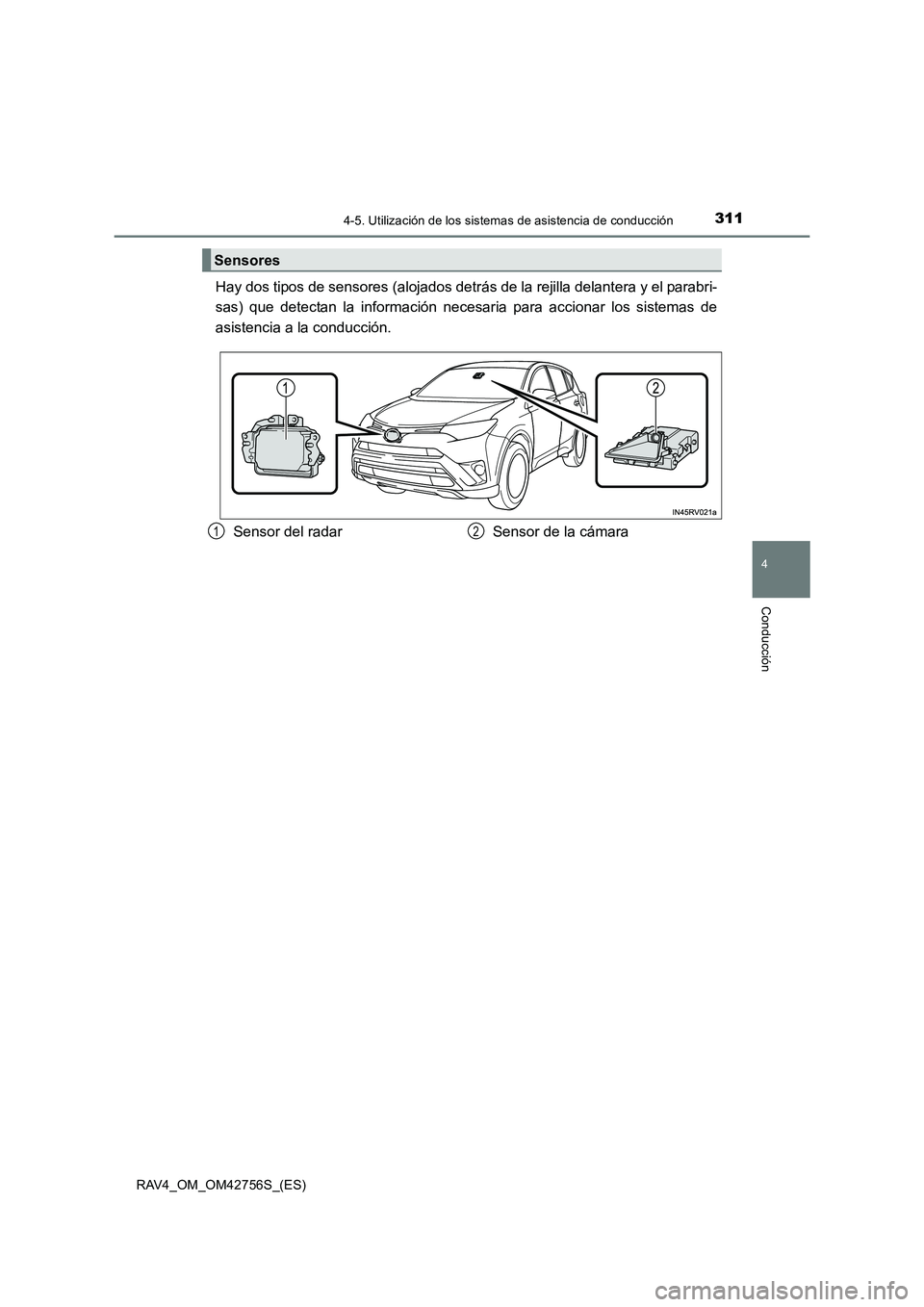

Hay dos tipos de sensores (alojados detrás de la rejilla delantera y el parabri-
sas) que detectan la información necesaria para accionar los sistemas de
asistencia a la conducción.
Sensores
Sensor del radar Sensor de la cámara12

3124-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42756S_(ES)

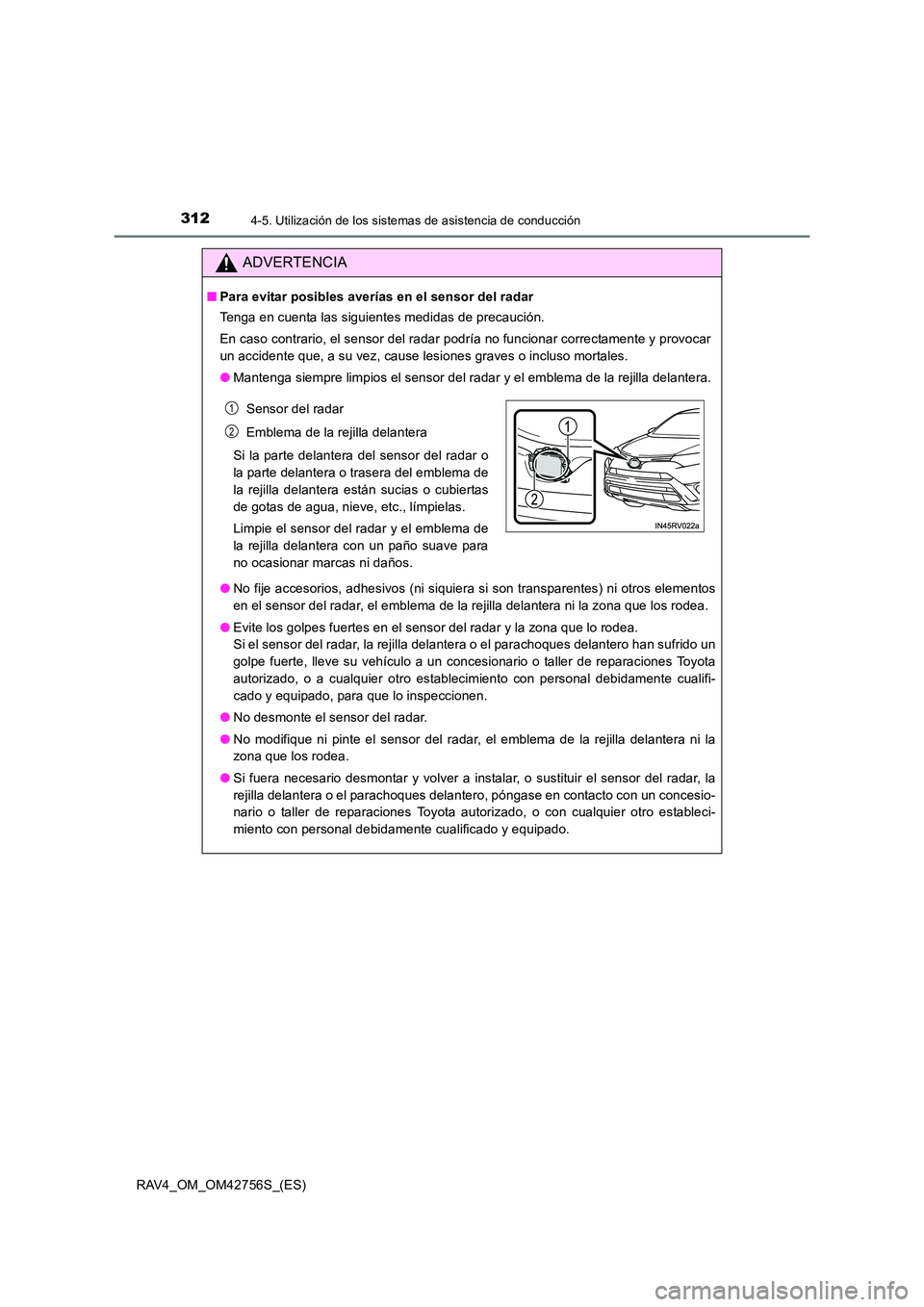

ADVERTENCIA
■Para evitar posibles averías en el sensor del radar
Tenga en cuenta las siguientes medidas de precaución.
En caso contrario, el sensor del radar podría no funcionar correctamente y provocar
un accidente que, a su vez, cause lesiones graves o incluso mortales.
●Mantenga siempre limpios el sensor del radar y el emblema de la rejilla delantera.
● No fije accesorios, adhesivos (ni siquiera si son transparentes) ni otros elementos
en el sensor del radar, el emblema de la rejilla delantera ni la zona que los rodea.
● Evite los golpes fuertes en el sensor del radar y la zona que lo rodea.
Si el sensor del radar, la rejilla delantera o el parachoques delantero han sufrido un
golpe fuerte, lleve su vehículo a un concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente cualifi-
cado y equipado, para que lo inspeccionen.
● No desmonte el sensor del radar.
● No modifique ni pinte el sensor del radar, el emblema de la rejilla delantera ni la
zona que los rodea.
● Si fuera necesario desmontar y volver a instalar, o sustituir el sensor del radar, la
rejilla delantera o el parachoques delantero, póngase en contacto con un concesio-
nario o taller de reparaciones Toyota autorizado, o con cualquier otro estableci-
miento con personal debidamente cualificado y equipado.
Sensor del radar
Emblema de la rejilla delantera
Si la parte delantera del sensor del radar o
la parte delantera o trasera del emblema de
la rejilla delantera están sucias o cubiertas
de gotas de agua, nieve, etc., límpielas.
Limpie el sensor del radar y el emblema de
la rejilla delantera con un paño suave para
no ocasionar marcas ni daños.1
2

3134-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42756S_(ES)

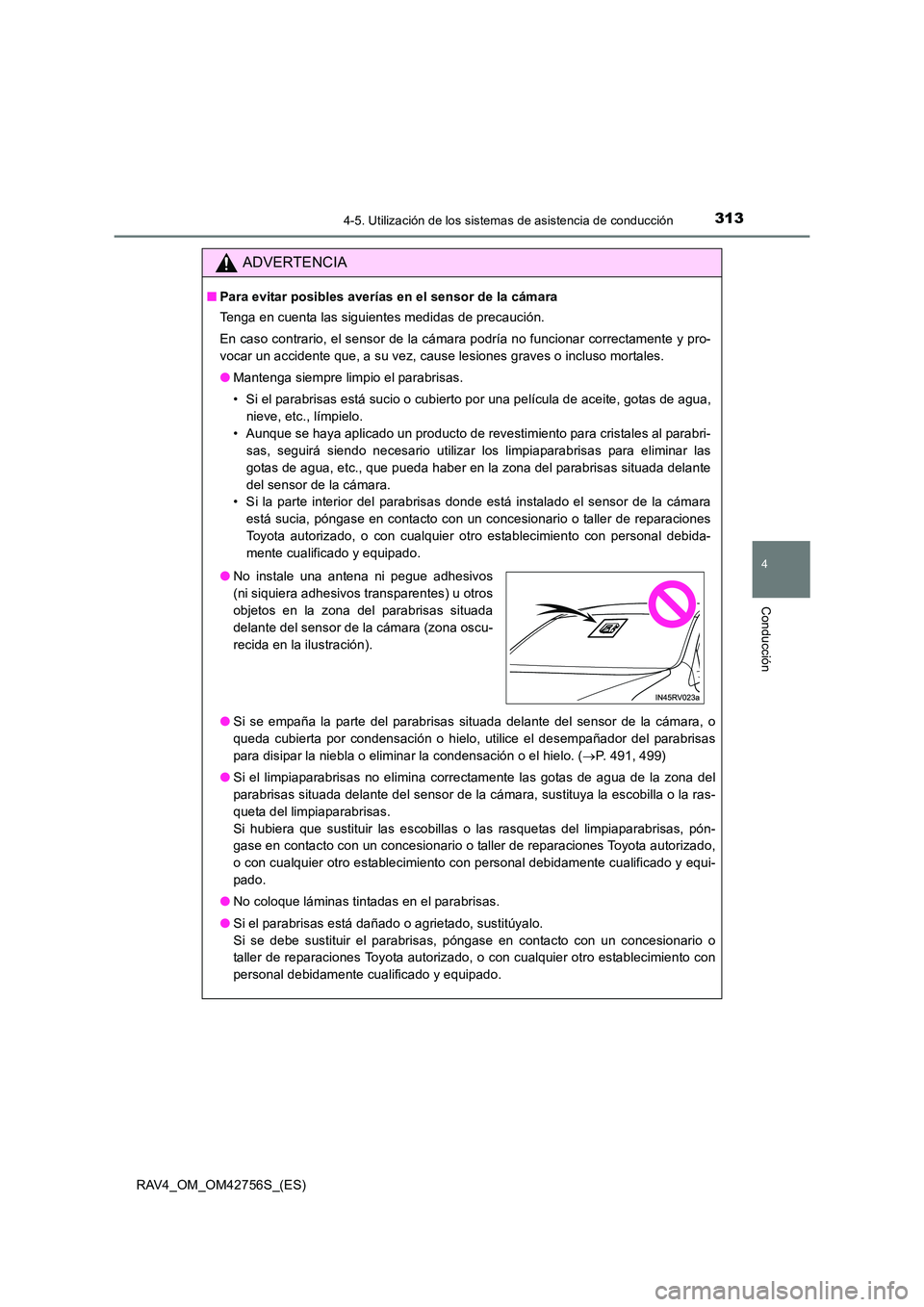

ADVERTENCIA
■Para evitar posibles averías en el sensor de la cámara
Tenga en cuenta las siguientes medidas de precaución.
En caso contrario, el sensor de la cámara podría no funcionar correctamente y pro-
vocar un accidente que, a su vez, cause lesiones graves o incluso mortales.
●Mantenga siempre limpio el parabrisas.
• Si el parabrisas está sucio o cubierto por una película de aceite, gotas de agua,
nieve, etc., límpielo.
• Aunque se haya aplicado un producto de revestimiento para cristales al parabri- sas, seguirá siendo necesario utilizar los limpiaparabrisas para eliminar las
gotas de agua, etc., que pueda haber en la zona del parabrisas situada delante
del sensor de la cámara.
• Si la parte interior del parabrisas donde está instalado el sensor de la cámara
está sucia, póngase en contacto con un concesionario o taller de reparaciones
Toyota autorizado, o con cualquier otro establecimiento con personal debida-
mente cualificado y equipado.
● Si se empaña la parte del parabrisas situada delante del sensor de la cámara, o
queda cubierta por condensación o hielo, utilice el desempañador del parabrisas
para disipar la niebla o eliminar la condensación o el hielo. ( →P. 491, 499)
● Si el limpiaparabrisas no elimina correctamente las gotas de agua de la zona del
parabrisas situada delante del sensor de la cámara, sustituya la escobilla o la ras-
queta del limpiaparabrisas.
Si hubiera que sustituir las escobillas o las rasquetas del limpiaparabrisas, pón-
gase en contacto con un concesionario o taller de reparaciones Toyota autorizado,
o con cualquier otro establecimiento con personal debidamente cualificado y equi-
pado.
● No coloque láminas tintadas en el parabrisas.
● Si el parabrisas está dañado o agrietado, sustitúyalo.
Si se debe sustituir el parabrisas, póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con
personal debidamente cualificado y equipado.
●No instale una antena ni pegue adhesivos
(ni siquiera adhesivos transparentes) u otros
objetos en la zona del parabrisas situada
delante del sensor de la cámara (zona oscu-
recida en la ilustración).

3144-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42756S_(ES)

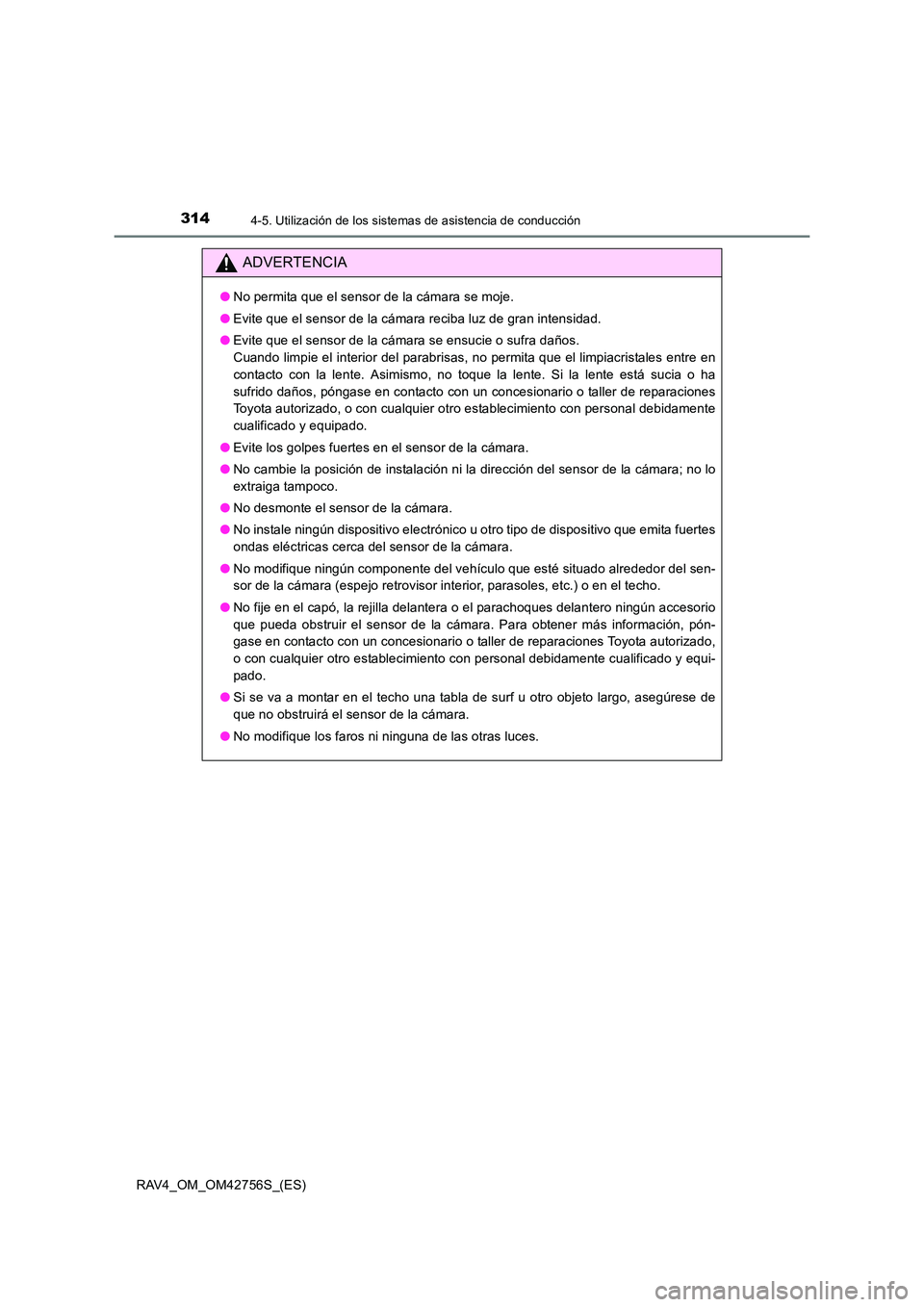

ADVERTENCIA
●No permita que el sensor de la cámara se moje.
● Evite que el sensor de la cámara reciba luz de gran intensidad.
● Evite que el sensor de la cámara se ensucie o sufra daños.
Cuando limpie el interior del parabrisas, no permita que el limpiacristales entre en
contacto con la lente. Asimismo, no toque la lente. Si la lente está sucia o ha
sufrido daños, póngase en contacto con un concesionario o taller de reparaciones
Toyota autorizado, o con cualquier otro establecimiento con personal debidamente
cualificado y equipado.
● Evite los golpes fuertes en el sensor de la cámara.
● No cambie la posición de instalación ni la dirección del sensor de la cámara; no lo
extraiga tampoco.
● No desmonte el sensor de la cámara.
● No instale ningún dispositivo electrónico u otro tipo de dispositivo que emita fuertes
ondas eléctricas cerca del sensor de la cámara.
● No modifique ningún componente del vehículo que esté situado alrededor del sen-
sor de la cámara (espejo retrovisor interior, parasoles, etc.) o en el techo.
● No fije en el capó, la rejilla delantera o el parachoques delantero ningún accesorio
que pueda obstruir el sensor de la cámara. Para obtener más información, pón-
gase en contacto con un concesionario o taller de reparaciones Toyota autorizado,
o con cualquier otro establecimiento con personal debidamente cualificado y equi-
pado.
● Si se va a montar en el techo una tabla de surf u otro objeto largo, asegúrese de
que no obstruirá el sensor de la cámara.
● No modifique los faros ni ninguna de las otras luces.

3154-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42756S_(ES)

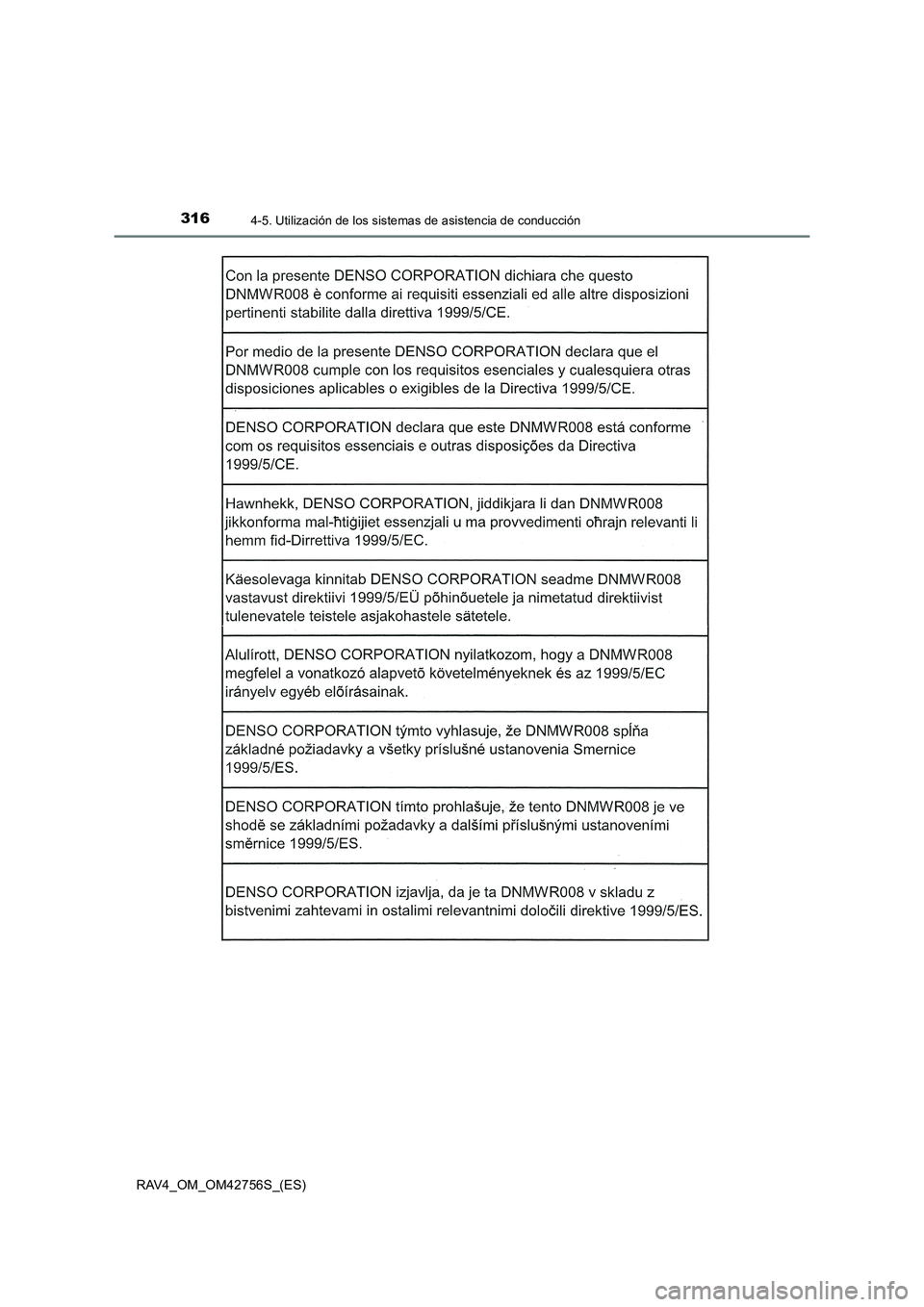

■Certificación

3164-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42756S_(ES)

3174-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42756S_(ES)

3184-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42756S_(ES)
PCS (sistema de seguridad anticolisión)∗
◆Advertencia del sistema de seguridad anticolisión
Si el sistema determina que existe
un alto riesgo de colisión frontal,
sonará un avisador acústico y se
mostrará un mensaje de adverten-
cia en la pantalla de información
múltiple para instar al conductor a
que realice una maniobra evasiva.
∗: Si el vehículo dispone de ello
El sistema de seguridad anticolisión utiliza el sensor del radar y el sen-
sor de la cámara para detectar vehículos y peatones
*1 situados delante
del vehículo. Si el sistema determin a que existe un alto riesgo de coli-
sión frontal contra un vehículo o peatón, mostrará una advertencia ins-
tando al conductor a que realice una maniobra evasiva y se
incrementará la presión potencial de los frenos para ayudar al conduc-
tor a evitar la colisión. Si el sistema determina que el riesgo de colisión
frontal contra un vehículo o peatón es extremadamente alto, los frenos
se aplicarán automáticamente
*2 para evitar la colisión o reducir el
impacto de la colisión tanto sobre los ocupantes como el vehículo.
El sistema de seguridad anticolisión se puede deshabilitar y habilitar, y el
momento de emisión de la advertencia se puede cambiar. ( →P. 322)
*1: En función de la región de comercialización del vehículo, la función de detección
de peatones podría no estar disponible. Póngase en contacto con cualquier con-
cesionario o taller de reparaciones Toyota autorizado, o con cualquier otro esta-
blecimiento con personal debidamente cualificado y equipado.
*2: En función de la región de comercialización del vehículo, el sistema de frenadoanticolisión (sistema automático de frenado) podría no estar disponible. Póngase
en contacto con cualquier concesionario o taller de reparaciones Toyota autori-
zado, o con cualquier otro establecimiento con personal debidamente cualificado
y equipado.

3194-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42756S_(ES)

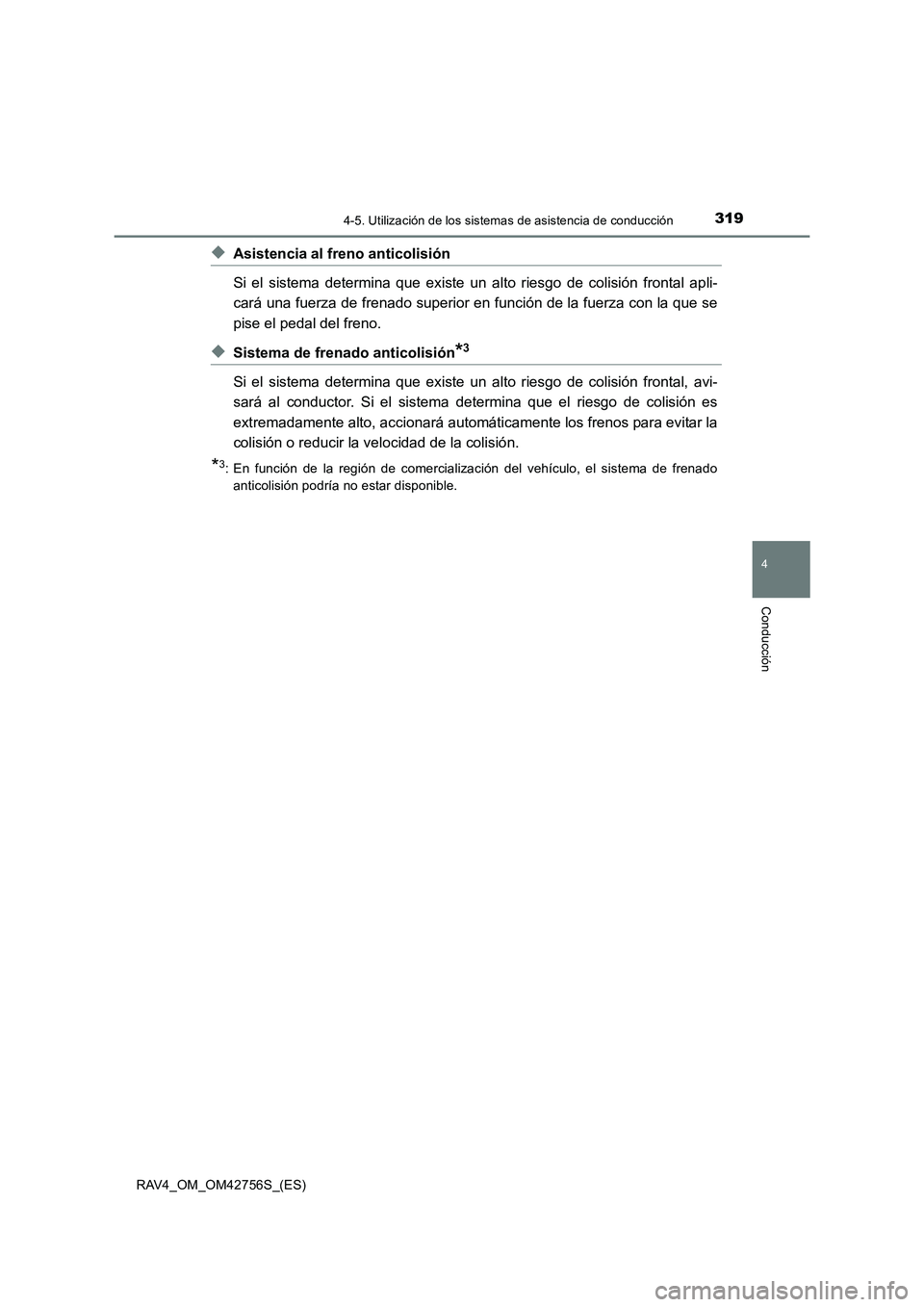

◆Asistencia al freno anticolisión
Si el sistema determina que existe un alto riesgo de colisión frontal apli-
cará una fuerza de frenado superior en función de la fuerza con la que se
pise el pedal del freno.
◆Sistema de frenado anticolisión*3
Si el sistema determina que existe un alto riesgo de colisión frontal, avi-
sará al conductor. Si el sistem a determina que el riesgo de colisión es
extremadamente alto, accionará automáticamente los frenos para evitar la
colisión o reducir la velocidad de la colisión.
*3: En función de la región de comercialización del vehículo, el sistema de frenado anticolisión podría no estar disponible.

3204-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42756S_(ES)

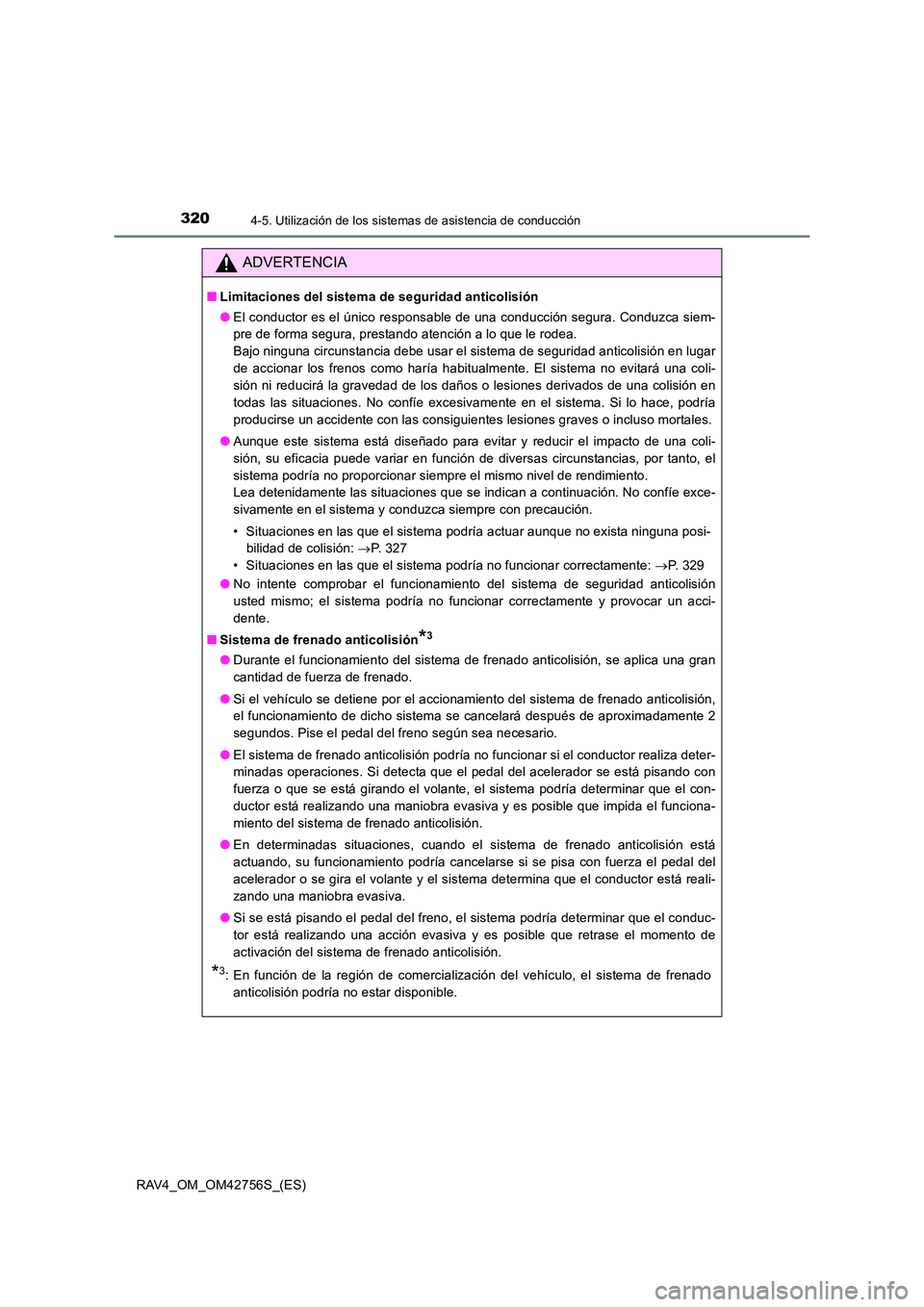

ADVERTENCIA
■Limitaciones del sistema de seguridad anticolisión
●El conductor es el único responsable de una conducción segura. Conduzca siem-
pre de forma segura, prestando atención a lo que le rodea.
Bajo ninguna circunstancia debe usar el sistema de seguridad anticolisión en lugar
de accionar los frenos como haría habitualmente. El sistema no evitará una coli-
sión ni reducirá la gravedad de los daños o lesiones derivados de una colisión en
todas las situaciones. No confíe excesivamente en el sistema. Si lo hace, podría
producirse un accidente con las consiguientes lesiones graves o incluso mortales.
● Aunque este sistema está diseñado para evitar y reducir el impacto de una coli-
sión, su eficacia puede variar en función de diversas circunstancias, por tanto, el
sistema podría no proporcionar siempre el mismo nivel de rendimiento.
Lea detenidamente las situaciones que se indican a continuación. No confíe exce-
sivamente en el sistema y conduzca siempre con precaución.
• Situaciones en las que el sistema podría actuar aunque no exista ninguna posi-
bilidad de colisión: →P. 3 2 7
• Situaciones en las que el sistema podría no funcionar correctamente: →P. 329
● No intente comprobar el funcionamiento del sistema de seguridad anticolisión
usted mismo; el sistema podría no funcionar correctamente y provocar un acci-
dente.
■ Sistema de frenado anticolisión
*3
●Durante el funcionamiento del sistema de frenado anticolisión, se aplica una gran
cantidad de fuerza de frenado.
● Si el vehículo se detiene por el accionamiento del sistema de frenado anticolisión,
el funcionamiento de dicho sistema se cancelará después de aproximadamente 2
segundos. Pise el pedal del freno según sea necesario.
● El sistema de frenado anticolisión podría no funcionar si el conductor realiza deter-
minadas operaciones. Si detecta que el pedal del acelerador se está pisando con
fuerza o que se está girando el volante, el sistema podría determinar que el con-
ductor está realizando una maniobra evasiva y es posible que impida el funciona-
miento del sistema de frenado anticolisión.
● En determinadas situaciones, cuando el sistema de frenado anticolisión está
actuando, su funcionamiento podría cancelarse si se pisa con fuerza el pedal del
acelerador o se gira el volante y el sistema determina que el conductor está reali-
zando una maniobra evasiva.
● Si se está pisando el pedal del freno, el sistema podría determinar que el conduc-
tor está realizando una acción evasiva y es posible que retrase el momento de
activación del sistema de frenado anticolisión.
*3: En función de la región de comercialización del vehículo, el sistema de frenado
anticolisión podría no estar disponible.
