TOYOTA RAV4 2018 Brugsanvisning (in Danish)

651
8
8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
1
Stands bilen et sikkert sted, sluk
for airconditionsystemet, og
stands derefter motoren.
2 Hvis der er damp:
Løft forsigtigt mo torhjelmen, når
dampen er stilnet af.
Hvis der ikke er damp:
Løft forsigtigt motorhjelmen.
BEMÆRK
nVed håndtering af startkabler
Pas på, at startkablerne ikke vikler sig
ind i køleventilatoren eller motorens
drivrem ved monteringen.
Hvis bilen overophedes
Følgende kan betyde, at bilen
er overophedet.
 Viseren i temperaturmåleren
for kølervæske ( S. 122, 126)
bevæger sig op i det røde
område, eller bilen mister
motorkraft. (Bilens hastighed
øges for eksempel ikke).
 "Engine Coolant Temp High
Stop in a Safe Place See
Owner’s Manual" vises på
multi-informationsdisplayet.
 Der kommer damp op af køler-
hjelmen.
Afhjælpning
OM42B34DK.book Page 651 Thursday, November 22, 2018 3:41 PM

6528-2. Forholdsregler ved nødsituationer
3Kontrollér slanger og køler for
lækage, når motor en er kølet til-
strækkelig af.
Ved tab af større mængder kølervæske
skal du straks kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
Køler
Køleventilator
4 Væskestanden er i orden, hvis
den ligger mellem stregerne
"FULL" og "LOW" på beholde-
ren.
Beholder
"FULL"-stregen
"LOW"-stregen
5 Fyld om nødvendigt kølervæ-
ske på.
I en nødsituation kan du bruge vand,
hvis du ikke har kølervæske til rådig-
hed.
6Start motoren, og tænd for air-
conditionsystemet for at kontrol-
lere, at køleventilatoren
fungerer, og om der lækker
kølervæske fra køler eller slan-
ger.
Ventilatoren går i gang, hvis der tæn-
des for airconditionsystemet umiddel-
bart efter en koldstart. Bekræft, at
ventilatoren kører, ved at tjekke ventila-
torlyden og luftstr ømmen. Tænd og
sluk gentagne gange for airconditionsy-
stemet, hvis det er va nskeligt at tjekke
dette. (Ved frosttemperaturer går venti-
latoren muligvis ikke i gang).
7 Hvis ventilatoren ikke kører:
Stands straks motoren, og kon-
takt en autoriseret Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
Hvis ventilatoren kører:
Få bilen efterset hos den nær-
meste autoriserede Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
A
B
A
B
C
OM42B34DK.book Page 652 Thursday, November 22, 2018 3:41 PM

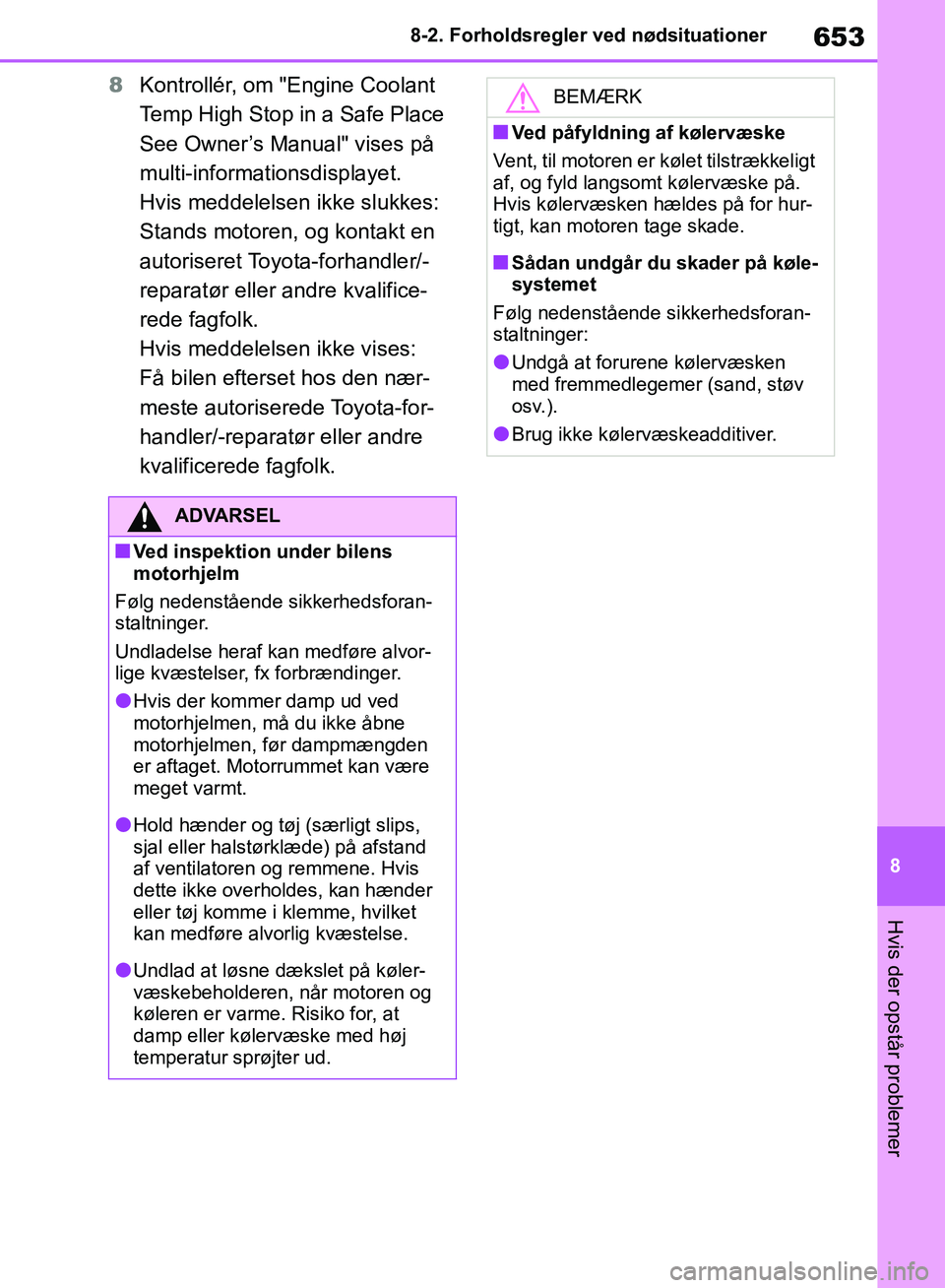

653
8
8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
8
Kontrollér, om "Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual" vises på
multi-informationsdisplayet.
Hvis meddelelsen ikke slukkes:
Stands motoren, og kontakt en
autoriseret Toyota-forhandler/-
reparatør eller andre kvalifice-
rede fagfolk.
Hvis meddelelsen ikke vises:
Få bilen efterset hos den nær-
meste autorisere de Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
ADVARSEL
nVed inspektion under bilens
motorhjelm
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre alvor-
lige kvæstelser, fx forbrændinger.
lHvis der kommer damp ud ved
motorhjelmen, må du ikke åbne
motorhjelmen, før dampmængden
er aftaget. Motorrummet kan være
meget varmt.
lHold hænder og tøj (særligt slips,
sjal eller halstørklæde) på afstand
af ventilatoren og remmene. Hvis
dette ikke overholdes, kan hænder
eller tøj komme i klemme, hvilket
kan medføre alvorlig kvæstelse.
lUndlad at løsne dækslet på køler-
væskebeholderen, når motoren og
køleren er varme. Risiko for, at
damp eller kølervæske med høj
temperatur sprøjter ud.
BEMÆRK
nVed påfyldning af kølervæske
Vent, til motoren er kølet tilstrækkeligt
af, og fyld langsomt kølervæske på.
Hvis kølervæsken hældes på for hur-
tigt, kan motoren tage skade.
nSådan undgår du skader på køle-
systemet
Følg nedenstående sikkerhedsforan-
staltninger:
lUndgå at forurene kølervæsken
med fremmedlegemer (sand, støv
osv.).
lBrug ikke kølervæskeadditiver.
OM42B34DK.book Page 653 Thursday, November 22, 2018 3:41 PM

6548-2. Forholdsregler ved nødsituationer
1Stands motoren. Træk parke-
ringsbremsen, og stil gearvæl-
geren på P (biler med
automatisk transmission eller
multidrive) eller N (biler med
manuel transmission).
2 Fjern mudder, sne eller sand
omkring det hjul, der snurrer
rundt.
3 Anbring træ, sten eller andet
materiale, der kan øge friktionen
under dækkene.
4 Start motoren igen.
5 Sæt gearvælgeren på D eller R
(biler med automatisk transmis-
sion eller multidrive) eller 1 eller
R (biler med manuel transmis-
sion) og slip parkeringsbrem-
sen. Træd derefter forsigtigt på
speederpedalen.
nHvis det er svært at få bilen fri
Tryk på for at slå TRC fra.
(S. 436)Hvis bilen kører fast
Gør som følger ved hjulspin i
mudder, sand eller sne:
Bjergningsprocedure
ADVARSEL
nNår du prøver at få bilen fri
Hvis du vælger at rokke bilen frem og
tilbage for at få den fri, skal du være
sikker på, at området omkring bilen er
frit, så du ikke rammer andre biler,
genstande eller personer. Bilen kan
evt. pludselig sætte i ryk, når den går
fri. Vær meget forsigtig.
nNår du bruger gearvælgeren
(biler med automatisk transmis-
sion eller multidrive)
Undgå at flytte gearvælgeren, mens
der trædes på speederen.
Dette kan medføre en uventet hurtig
acceleration af bilen, hvilket kan forår-
sage en ulykke med død eller alvor-
lige kvæstelser til følge.
BEMÆRK
nSådan undgås beskadigelse af
transmissionen og andre kompo-
nenter
lUndgå hjulspin og træd ikke mere
på speederpedalen end højst nød-
vendigt.
lHvis bilen stadig sidder fast, efter at
du har foretaget disse procedurer,
kan det være nødvendigt at slæbe
bilen fri.
OM42B34DK.book Page 654 Thursday, November 22, 2018 3:41 PM

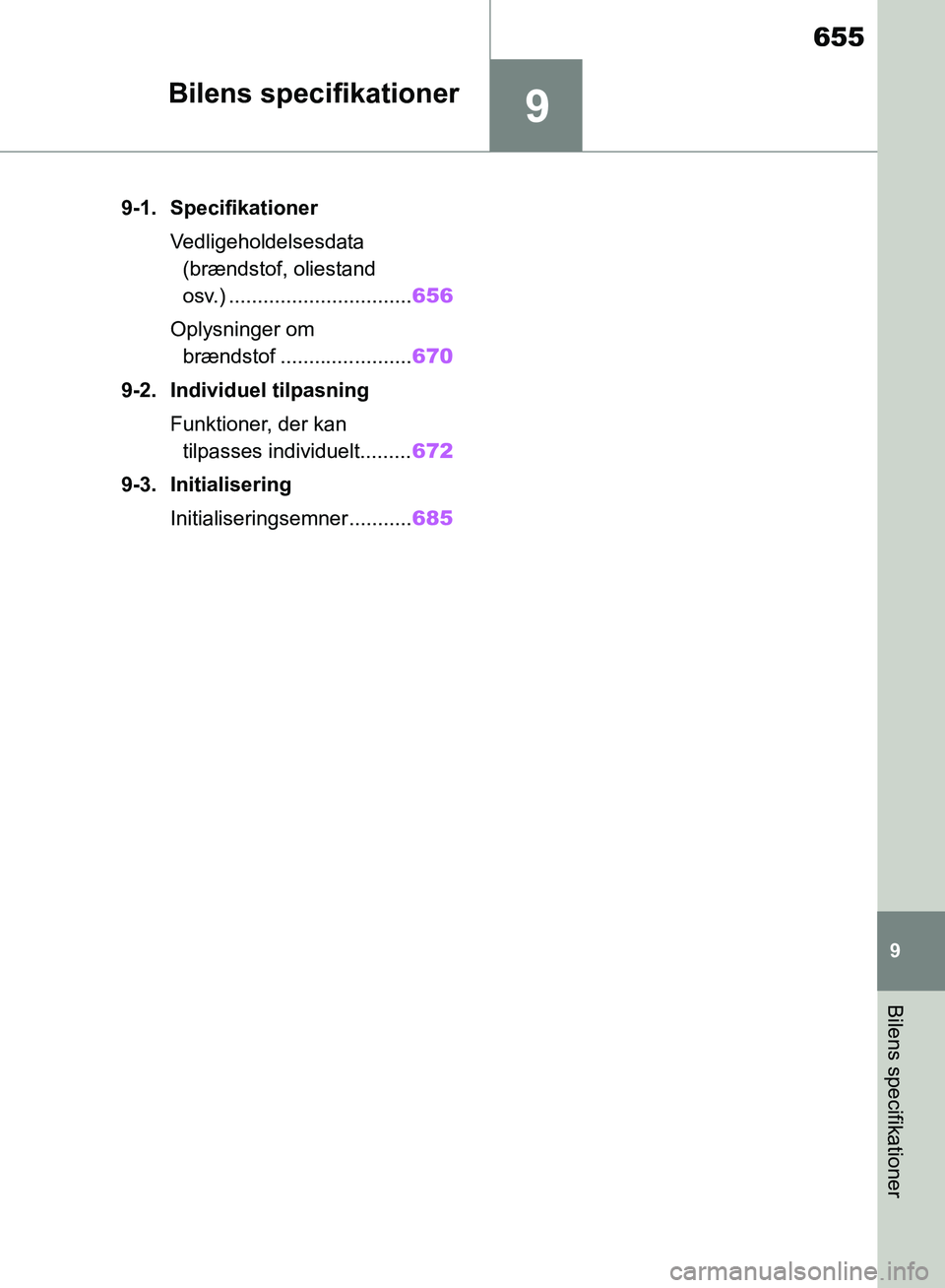

9
655
9
Bilens specifikationer
Bilens specifikationer
9-1. SpecifikationerVedligeholdelsesdata (brændstof, oliestand
osv.) ................................ 656
Oplysninger om brændstof ....................... 670
9-2. Individuel tilpasning
Funktioner, der kan tilpasses individuelt......... 672
9-3. Initialisering
Initialiseringsemner........... 685
OM42B34DK.book Page 655 Thursday, November 22, 2018 3:41 PM

6569-1. Specifikationer
9-1.Specifikationer
*1: Ubelastet bil
*2: Undtagen model AXAA54L-ANZVB, MXAA54L-ANXVB*6
*3
: Gælder model AXAA54L-ANZVB, MXAA54L-ANXVB*6
*4
: Biler uden 235/55R19-dæk
*5: Biler med 235/55R19-dæk
*6: Modelkoden er angivet på producentens mærkat. (S. 659)
nMed A25A-FKS-motor
Vedligeholdelsesdata (brændstof, oliestand osv.)
Dimensioner
Totallængde*14.600 mm*2
4.610 mm*3
Totalbredde*11.855 mm*2
1.865 mm*3
Totalhøjde*11.685 mm*4
1.690 mm*5
Hjulafstand*12.690 mm
Sporvidde*1
Foran1.605 mm*4
1.595 mm*5
Bag1.625 mm*4
1.615 mm*5
Vægt
Totalvægt
2.140 kg*1
2.190 kg*2
2.155 kg*3
Maks. tilladt
akselkapacitetForan1.150 kg
Bag1.150 kg
Tryk på kuglehoved*460 kg
OM42B34DK.book Page 656 Thursday, November 22, 2018 3:41 PM

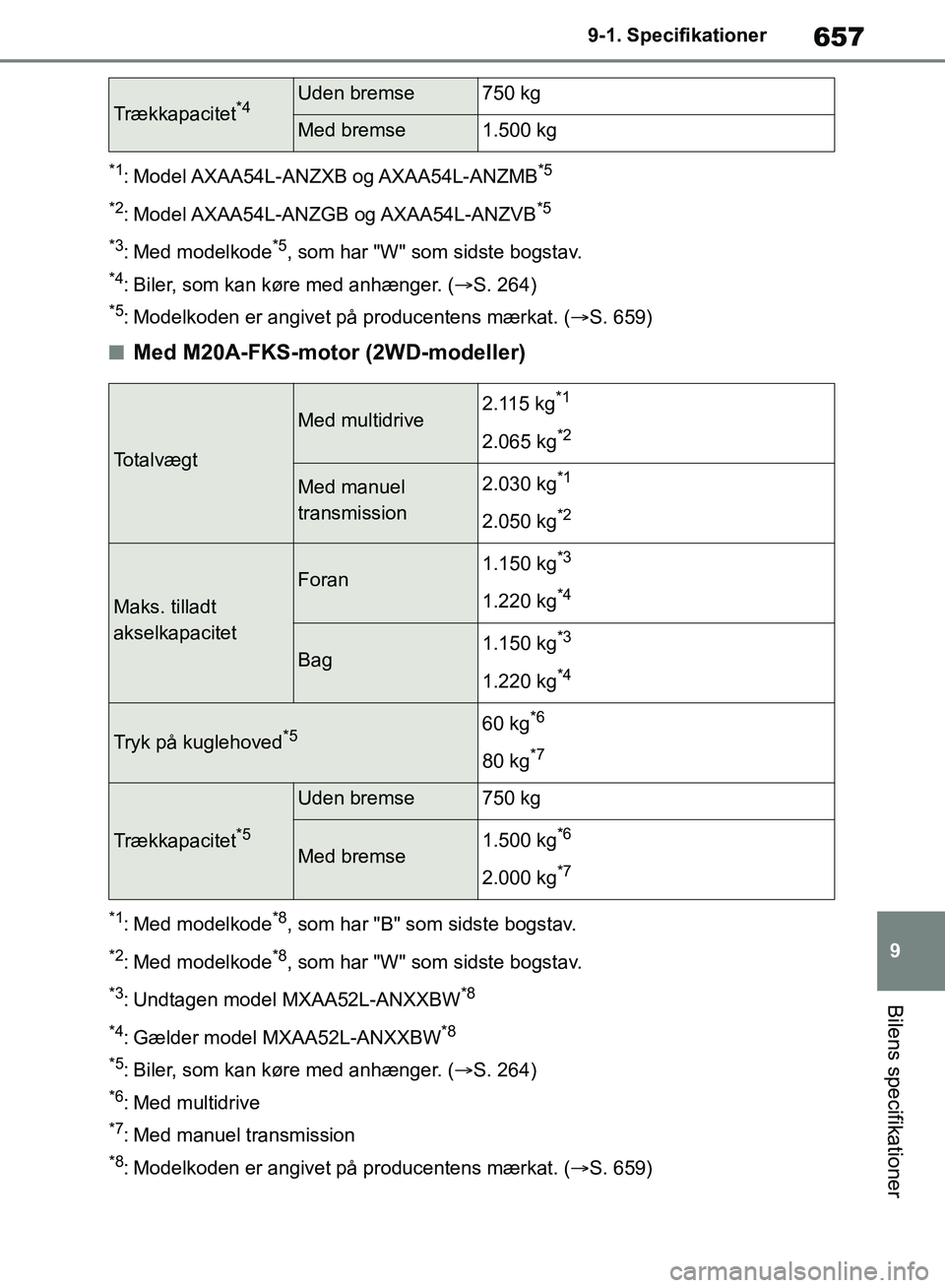

657
9
9-1. Specifikationer
Bilens specifikationer
*1: Model AXAA54L-ANZXB og AXAA54L-ANZMB*5
*2
: Model AXAA54L-ANZGB og AXAA54L-ANZVB*5
*3
: Med modelkode*5, som har "W" som sidste bogstav.
*4: Biler, som kan køre med anhænger. ( S. 264)
*5: Modelkoden er angivet på producentens mærkat. (S. 659)
nMed M20A-FKS-motor (2WD-modeller)
*1: Med modelkode*8, som har "B" som sidste bogstav.
*2: Med modelkode*8, som har "W" som sidste bogstav.
*3: Undtagen model MXAA52L-ANXXBW*8
*4
: Gælder model MXAA52L-ANXXBW*8
*5
: Biler, som kan køre med anhænger. ( S. 264)
*6: Med multidrive
*7: Med manuel transmission
*8: Modelkoden er angivet på producentens mærkat. (S. 659)
Trækkapacitet*4Uden bremse750 kg
Med bremse1.500 kg
Totalvægt
Med multidrive2.115 kg*1
2.065 kg*2
Med manuel
transmission2.030 kg*1
2.050 kg*2
Maks. tilladt
akselkapacitet
Foran1.150 kg*3
1.220 kg*4
Bag1.150 kg*3
1.220 kg*4
Tryk på kuglehoved*560 kg*6
80 kg*7
Trækkapacitet*5
Uden bremse750 kg
Med bremse1.500 kg*6
2.000 kg*7
OM42B34DK.book Page 657 Thursday, November 22, 2018 3:41 PM

6589-1. Specifikationer
nMed M20A-FKS-motor (AWD-modeller med multidrive)
*1: Model MXAA54L-ANXXB og MXAA54L-ANXMB*6
*2
: Model MXAA54L-ANXGB og MXAA54L-ANXVB*6
*3
: Med modelkode*6, som har "W" som sidste bogstav.
*4: Med modelkode*6, som har "B" som sidste bogstav.
*5: Biler, som kan køre med anhænger. ( S. 264)
*6: Modelkoden er angivet på producentens mærkat. (S. 659)
nMed M20A-FKS-motor(AWD-modeller med manuel transmission)
*1: Med modelkode*4, som har "W" som sidste bogstav.
*2: Med modelkode*4, som har "B" som sidste bogstav.
Totalvægt
2.125 kg*1
2.180 kg*2
2.155 kg*3
Maks. tilladt
akselkapacitet
Foran1.150 kg*4
1.220 kg*3
Bag1.150 kg*4
1.220 kg*3
Tryk på kuglehoved*560 kg
Trækkapacitet*5Uden bremse750 kg
Med bremse1.500 kg
Totalvægt2.105 kg*1
2.095 kg*2
Maks. tilladt
akselkapacitet
Foran1.220 kg*1
1.150 kg*2
Bag1.220 kg*1
1.150 kg*2
Tryk på kuglehoved*380 kg
Trækkapacitet*3Uden bremse750 kg
Med bremse2.000 kg
OM42B34DK.book Page 658 Thursday, November 22, 2018 3:41 PM

659
9
9-1. Specifikationer
Bilens specifikationer
*3: Biler, som kan køre med anhænger. (
S. 264)
*4: Modelkoden er angivet på producentens mærkat. (S. 659)
nStelnummer
Stelnummeret er bilens juridiske
identifikationsnummer. Dette er det
primære identifikationsnummer på
din Toyota. Det anvendes ved ejer-
registrering af bilen.
På nogle modeller er dette nummer
præget foroven til venstre på instru-
mentbordet.
Dette nummer findes også på pro-
ducentens mærkat.
Nummeret er også præget under
højre forsæde.
nMotornummer
Motornummeret er præget på
motorblokken som vist.
M20A-FKS-motor
A25A-FKS-motor
Identifikation af bilen
OM42B34DK.book Page 659 Thursday, November 22, 2018 3:41 PM

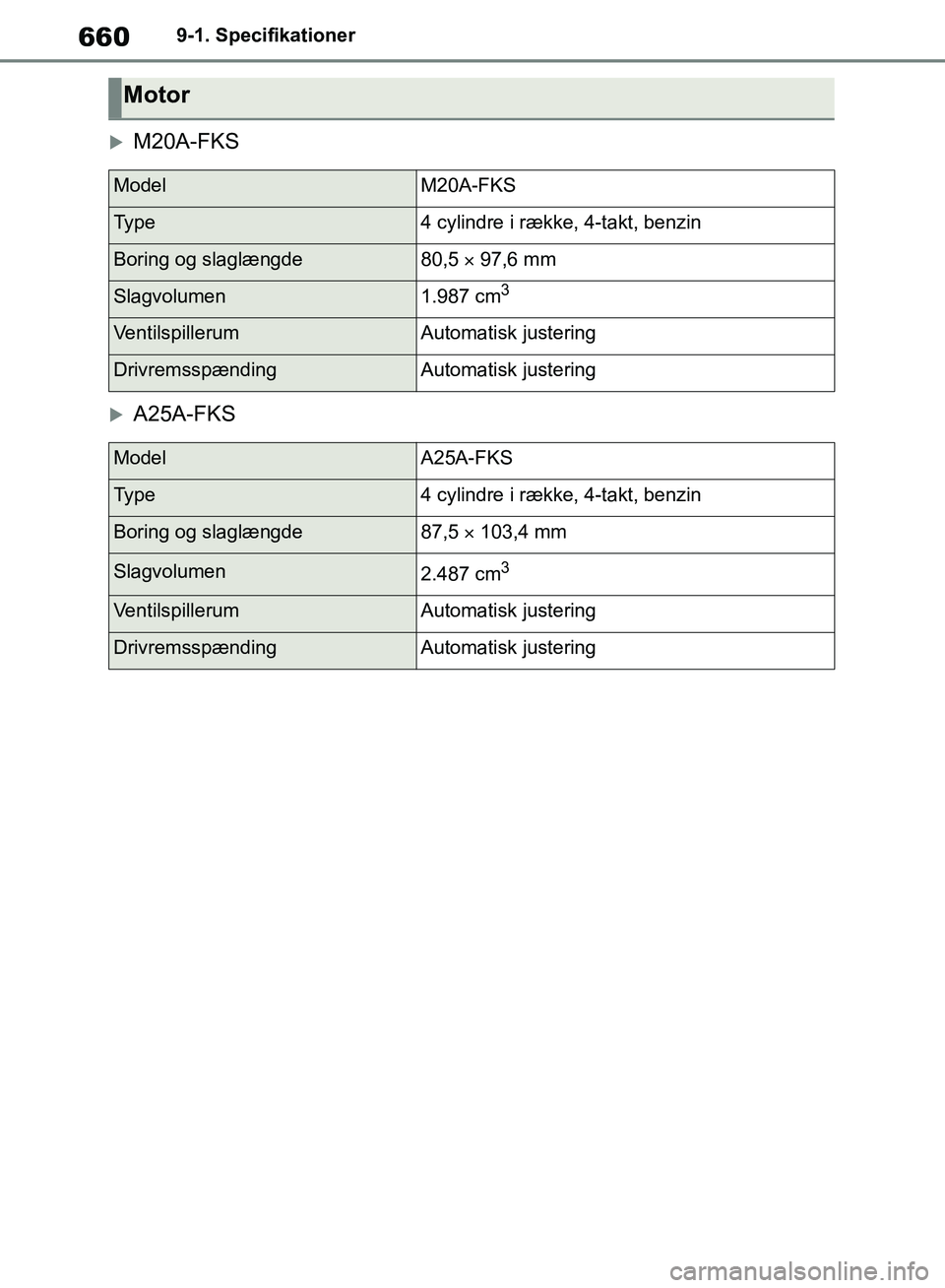

6609-1. Specifikationer
M20A-FKS
A25A-FKS
Motor
ModelM20A-FKS
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde80,5  97,6 mm
Slagvolumen1.987 cm3
VentilspillerumAutomatisk justering
DrivremsspændingAutomatisk justering
ModelA25A-FKS
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde87,5  103,4 mm
Slagvolumen2.487 cm3
VentilspillerumAutomatisk justering
DrivremsspændingAutomatisk justering
OM42B34DK.book Page 660 Thursday, November 22, 2018 3:41 PM
