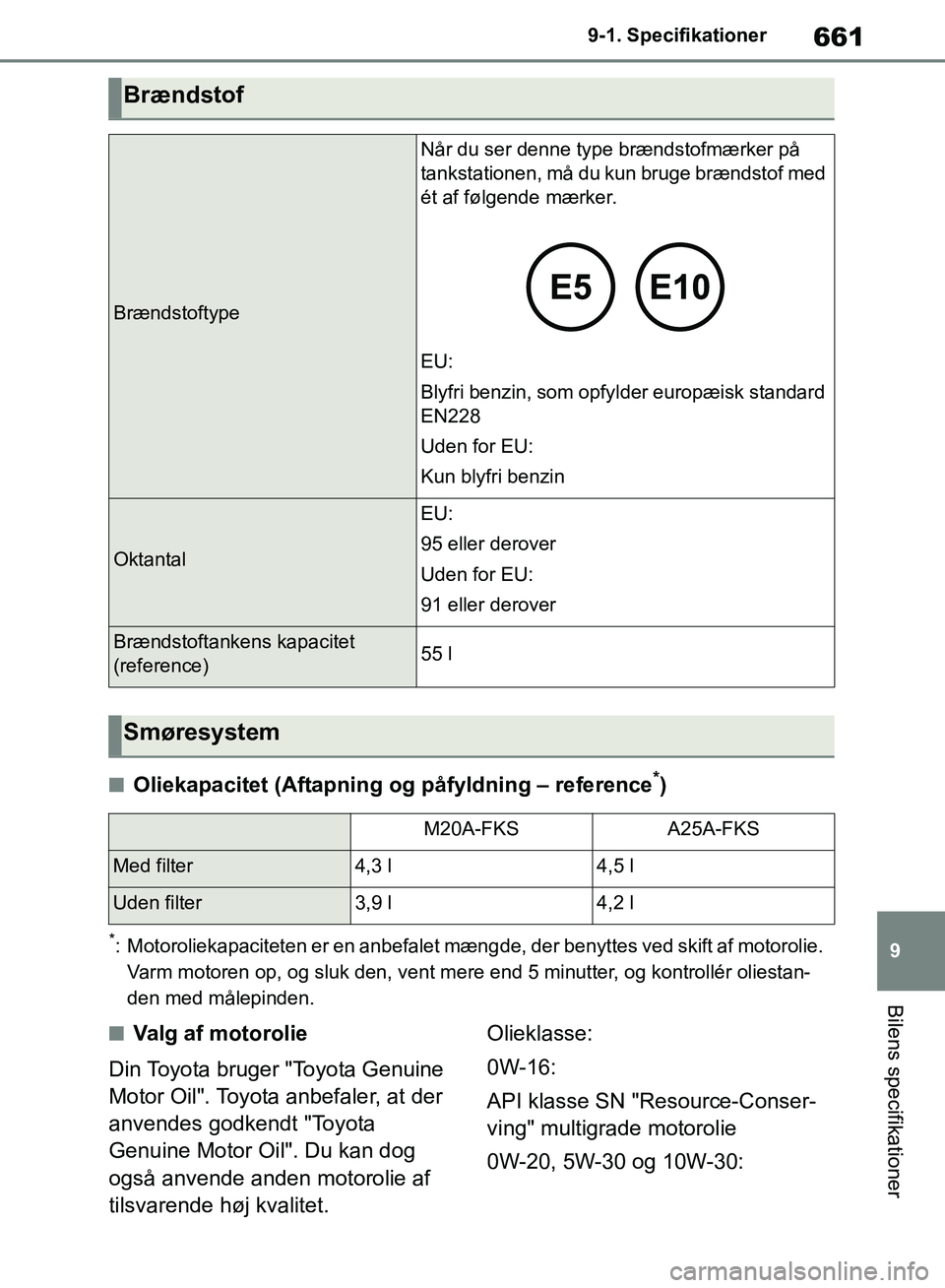

661
9
9-1. Specifikationer
Bilens specifikationer
nOliekapacitet (Aftapning og
påfyldning – reference*)
*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift af motorolie.
Varm motoren op, og sluk den, vent mere end 5 minutter, og kontrollér oliestan-
den med målepinden.
nValg af motorolie
Din Toyota bruger "Toyota Genuine
Motor Oil". Toyota anbefaler, at der
anvendes godkendt "Toyota
Genuine Motor Oil". Du kan dog
også anvende anden motorolie af
tilsvarende høj kvalitet. Olieklasse:
0W-16:
API klasse SN "Resource-Conser-
ving" multigrade motorolie
0W-20, 5W-30 og 10W-30:
Brændstof
Brændstoftype
Når du ser denne type brændstofmærker på
tankstationen, må du kun bruge brændstof med
ét af følgende mærker.
EU:
Blyfri benzin, som opfylder europæisk standard
EN228
Uden for EU:
Kun blyfri benzin
Oktantal
EU:
95 eller derover
Uden for EU:
91 eller derover
Brændstoftankens kapacitet
(reference)55 l
Smøresystem
M20A-FKSA25A-FKS
Med filter4,3 l4,5 l
Uden filter3,9 l4,2 l
OM42B34DK.book Page 661 Thursday, November 22, 2018 3:41 PM

6629-1. Specifikationer
API klasse SL "brændstofbespa-
rende", SM "brændstofbespa-
rende", SN "brændstofbesparende"
eller ILSAC multigrade-motorolie
15W-40:
API grade SL, SM eller SN multi-
grade-motorolie
Anbefalet viskositet (SAE):
SAE 0W-16 er påfyldt på fabrikken
og er det bedste valg til bilen, da
det giver god brændstoføkonomi og
pålidelig start i koldt vejr.
Hvis SAE 0W-16-olie ikke er til
rådighed, kan SAE 0W-20-olie
anvendes. Dog skal olien udskiftes
med SAE 0W-16 ved næste olie-
skift.
Hvis du anvender SAE 10W-30
eller olie med høje re viskositet ved
meget lave temperaturer, kan det
være svært at starte motoren. Der-
for anbefaler vi SAE 0W-16, 0W-20
eller 5W-30.
Forventet temperaturområde før
næste olieskift Foretrukket
Oliens viskositet (0W-16 forklares
her som et eksempel):
• 0W i 0W-16 angiver de egenska- ber i olien, der muliggør kold-
start. Olier med en lav talværdi
foran W'et gør det lettere at
starte motoren i koldt vejr.
• 16 i 0W-16 angiver oliens visko- sitetskarakter, når olien er varm.
En olie med højere viskositet (en
højere værdi) kan være mere
velegnet, hvis bilen køres med
høje hastigheder eller under eks-
trem belastning.
Sådan læses etiketterne på olie-
dunken:
Nogle oliebeholdere er forsynet
med det ene eller begge API-regi-
strerede mærker, så du lettere kan
finde den olie, du bør bruge.
API-servicesymbol
Øverste del: "API SERVICE SN" henvi-
ser til oliekvaliteten iht. American Petro-
leum Institute (API).
Midterdel: "SAE 0W-16" henviser til
SAE-viskositetsklassen.
Nederste del: "Resource-Conserving"
betyder, at olien har brændstofbespa-
rende og miljøvenlige egenskaber.
A
B
A
OM42B34DK.book Page 662 Thursday, November 22, 2018 3:41 PM

663
9
9-1. Specifikationer
Bilens specifikationer
ILSAC-certificeringsmærke
ILSAC-certificeringsmærket (Internatio-
nal Lubricant Specification Advisory
Committee) findes på forsiden af behol-
deren.
M20A-FKS-motor
*: Kølervæskekapaciteten er den anbefalede mængde.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fag-
folk for skift af væske.
A25A-FKS-motor
*: Kølervæskekapaciteten er den anbefalede mængde.Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fag-
folk for skift af væske.
B
Kølesystem
Kapacitet*
Med multidrive6,9 l
Med manuel
transmission6,4 l
Kølervæsketype
Brug én af nedenstående typer:
• "Toyota Super Long Life Coolant"
• En lignende ethylenglykol-baseret kølervæ- ske i høj kvalitet uden silikat, amin, nitrit eller
borat med langtidsvirkende organisk syre-
teknologi
Brug ikke kun almindeligt vand fra hanen.
Kapacitet*
Uden
motorolie-
køler
6,9 l
Med motor-
oliekøler7,0 l
Kølervæsketype
Brug én af nedenstående typer:
• "Toyota Super Long Life Coolant"
• En lignende ethylenglykol-baseret kølervæ- ske i høj kvalitet uden silikat, amin, nitrit eller
borat med langtidsvirkende organisk syre-
teknologi
Brug ikke kun almindeligt vand fra hanen.
OM42B34DK.book Page 663 Thursday, November 22, 2018 3:41 PM

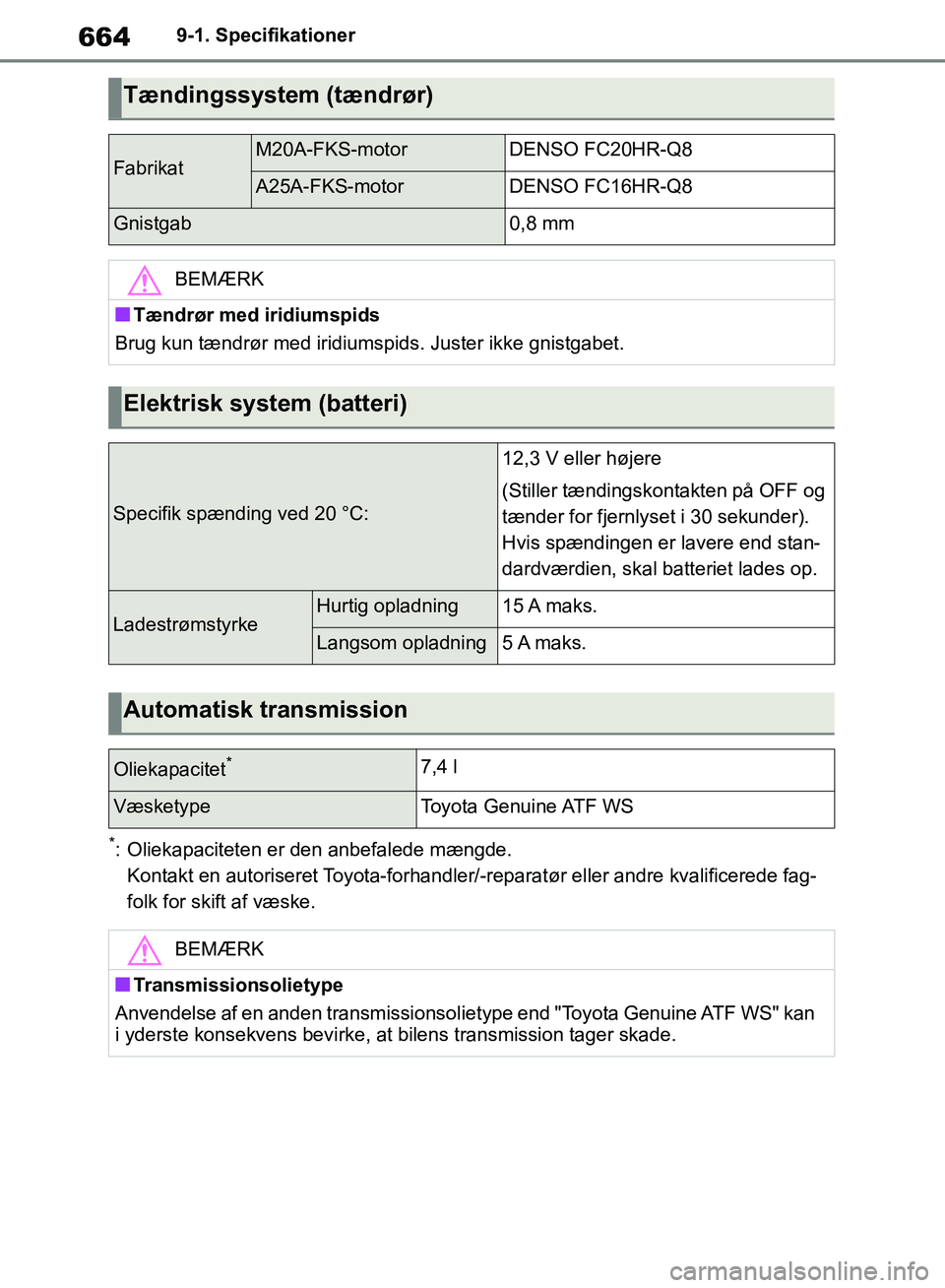

6649-1. Specifikationer
*: Oliekapaciteten er den anbefalede mængde. Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fag-
folk for skift af væske.
Tændingssystem (tændrør)
FabrikatM20A-FKS-motorDENSO FC20HR-Q8
A25A-FKS-motorDENSO FC16HR-Q8
Gnistgab0,8 mm
BEMÆRK
nTændrør med iridiumspids
Brug kun tændrør med iridiums pids. Juster ikke gnistgabet.
Elektrisk system (batteri)
Specifik spænding ved 20 °C:
12,3 V eller højere
(Stiller tændingskontakten på OFF og
tænder for fjernlyset i 30 sekunder).
Hvis spændingen er lavere end stan-
dardværdien, skal batteriet lades op.
LadestrømstyrkeHurtig opladning15 A maks.
Langsom opladning5 A maks.
Automatisk transmission
Oliekapacitet*7,4 l
VæsketypeToyota Genuine ATF WS
BEMÆRK
nTransmissionsolietype
Anvendelse af en anden transmissionsol ietype end "Toyota Genuine ATF WS" kan
i yderste konsekvens bevirke, at bilens transmission tager skade.
OM42B34DK.book Page 664 Thursday, November 22, 2018 3:41 PM

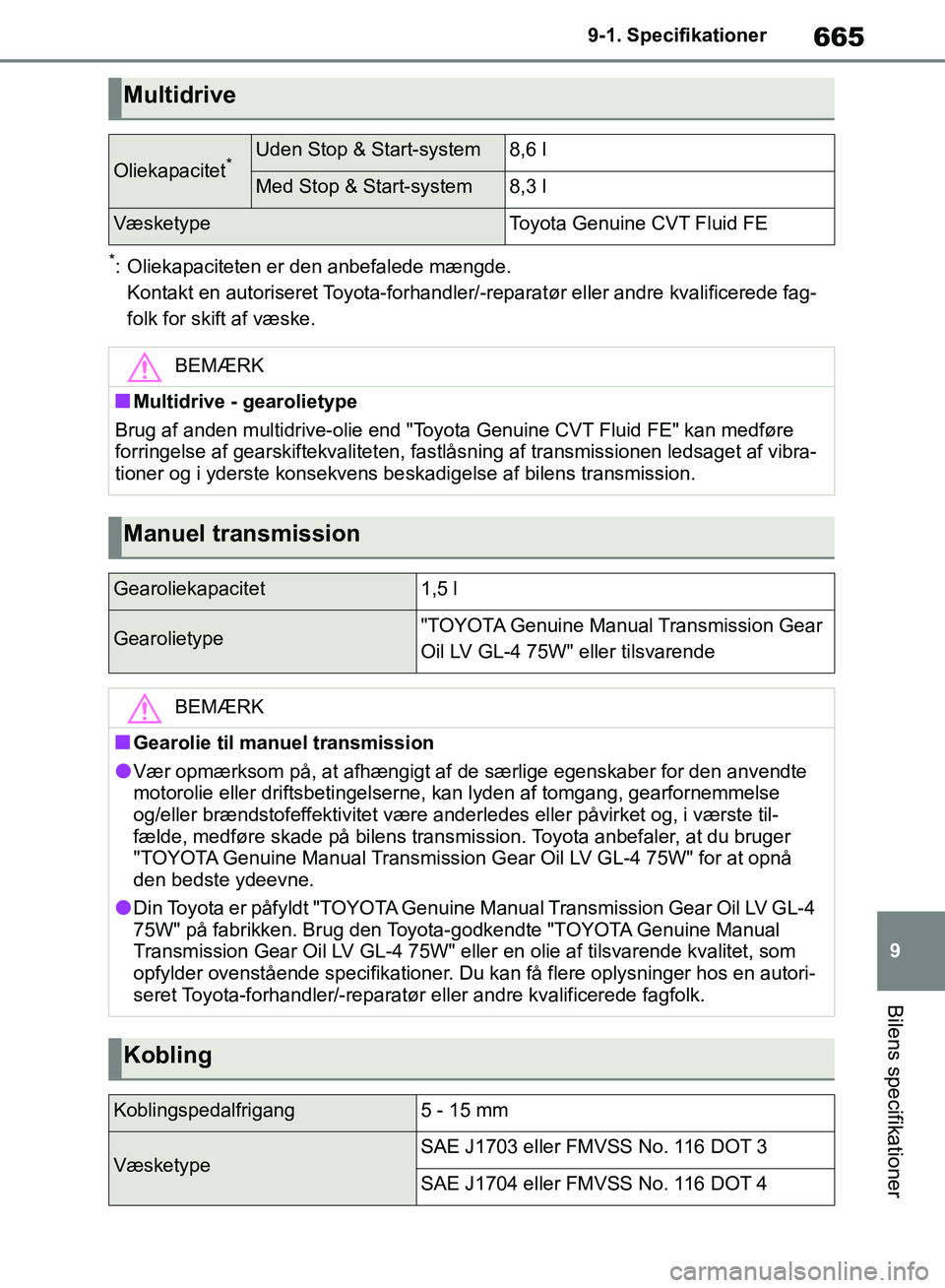

665
9
9-1. Specifikationer
Bilens specifikationer
*: Oliekapaciteten er den anbefalede mængde.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fag-
folk for skift af væske.
Multidrive
Oliekapacitet*Uden Stop & Start-system8,6 l
Med Stop & Start-system8,3 l
VæsketypeToyota Genuine CVT Fluid FE
BEMÆRK
nMultidrive - gearolietype
Brug af anden multidrive-olie end "Toyota Genuine CVT Fluid FE" kan medføre
forringelse af gearskiftekvalit eten, fastlåsning af transmissionen ledsaget af vibra-
tioner og i yderste konsekvens beskadigelse af bilens transmission.
Manuel transmission
Gearoliekapacitet1,5 l
Gearolietype"TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" eller tilsvarende
BEMÆRK
nGearolie til manuel transmission
lVær opmærksom på, at afhængigt af de særlige egenskaber for den anvendte
motorolie eller driftsbetingelserne, k an lyden af tomgang, gearfornemmelse
og/eller brændstofeffektivitet være anderledes eller påvirket og, i værste til-
fælde, medføre skade på bilens transmi ssion. Toyota anbefaler, at du bruger
"TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W" for at opnå
den bedste ydeevne.
lDin Toyota er påfyldt "TOYOTA Genuine Manual Transmission Gear Oil LV GL-4
75W" på fabrikken. Brug den Toyota-godkendte "TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W" eller en olie af tilsvarende kvalitet, som
opfylder ovenstående specifikationer. Du kan få flere oplysninger hos en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
Kobling
Koblingspedalfrigang5 - 15 mm
VæsketypeSAE J1703 eller FMVSS No. 116 DOT 3
SAE J1704 eller FMVSS No. 116 DOT 4
OM42B34DK.book Page 665 Thursday, November 22, 2018 3:41 PM

6669-1. Specifikationer
Der fyldes "Toyota Genuine Differential Gear Oil" på din Toyota på fabrik-
ken.
Brug den Toyota-godkendte "Toyota Genuine Differential Gear Oil" eller en
gearolie af tilsvarende kvalitet for at leve op til ovenstående specifikationer.
Du kan få flere oplysninger hos en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
Der fyldes "Toyota Genuine Differential Gear Oil" på din Toyota på fabrik-
ken.
Brug den Toyota-godkendte "Toyota Genuine Differential Gear Oil" eller en
gearolie af tilsvarende kvalitet for at leve op til ovenstående specifikationer.
Du kan få flere oplysninger hos en autoriseret Toyota-forhandler/-reparatør
eller andre kvalif icerede fagfolk.
Reduktionsgear (AWD-modeller)
Oliekapacitet
AWD-bil med Dynamic
Torque Control0,45 l
AWD-bil med Dynamic
Torque Vectoring0,405 l
Olietype og -viskositet
Toyota Genuine Differential gear
oil LX 75W-85 GL-5 eller
tilsvarende
Bagdifferentiale (AWD-modeller)
Oliekapacitet
AWD-bil med Dynamic
Torque Control0,5 l
AWD-bil med Dynamic
Torque Vectoring0,525 l
Olietype og -viskositet
Toyota Genuine Differential gear
oil LX 75W-85 GL-5 eller
tilsvarende
OM42B34DK.book Page 666 Thursday, November 22, 2018 3:41 PM

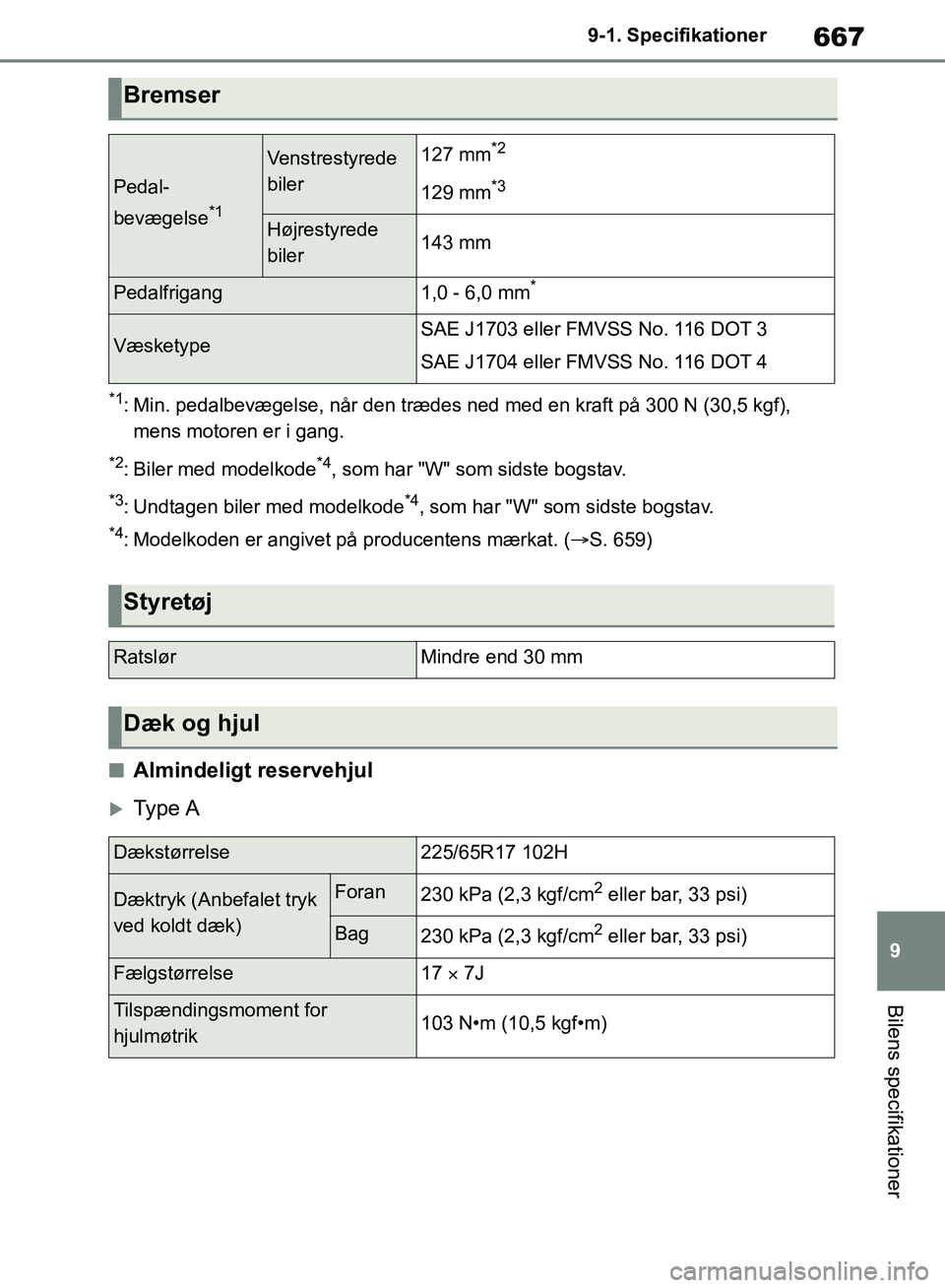

667
9
9-1. Specifikationer
Bilens specifikationer
*1: Min. pedalbevægelse, når den trædes ned med en kraft på 300 N (30,5 kgf),
mens motoren er i gang.
*2: Biler med modelkode*4, som har "W" som sidste bogstav.
*3: Undtagen biler med modelkode*4, som har "W" som sidste bogstav.
*4: Modelkoden er angivet på producentens mærkat. (S. 659)
nAlmindeligt reservehjul
Type A
Bremser
Pedal-
bevægelse
*1
Venstrestyrede
biler127 mm*2
129 mm*3
Højrestyrede
biler143 mm
Pedalfrigang1,0 - 6,0 mm*
VæsketypeSAE J1703 eller FMVSS No. 116 DOT 3
SAE J1704 eller FMVSS No. 116 DOT 4
Styretøj
RatslørMindre end 30 mm
Dæk og hjul
Dækstørrelse225/65R17 102H
Dæktryk (Anbefalet tryk
ved koldt dæk)Foran230 kPa (2,3 kgf/cm2 eller bar, 33 psi)
Bag230 kPa (2,3 kgf/cm2 eller bar, 33 psi)
Fælgstørrelse17  7J
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
OM42B34DK.book Page 667 Thursday, November 22, 2018 3:41 PM

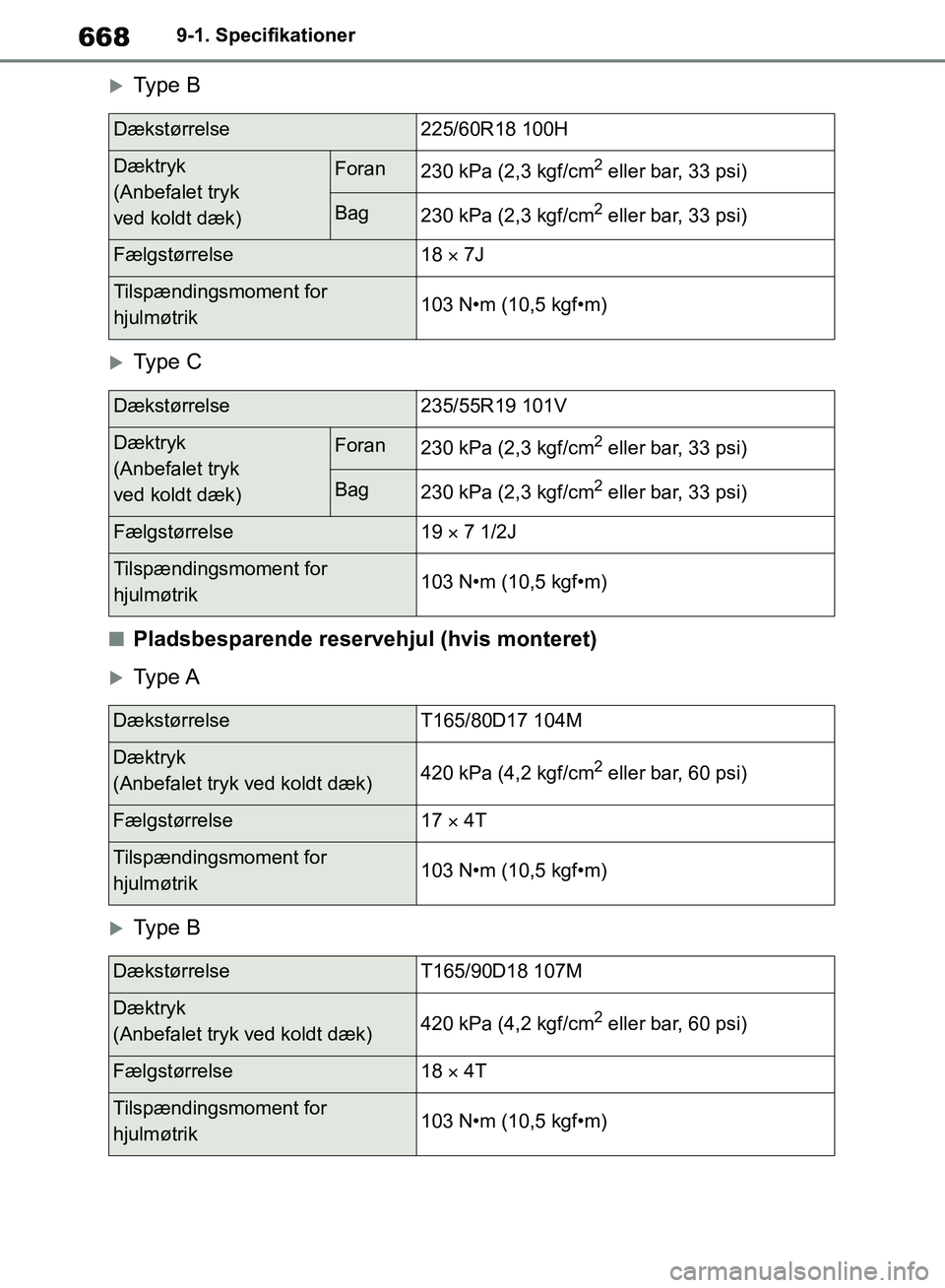

6689-1. Specifikationer
Type B
Type C
nPladsbesparende reservehjul (hvis monteret)
Type A
Type B
Dækstørrelse225/60R18 100H
Dæktryk
(Anbefalet tryk
ved koldt dæk)Foran230 kPa (2,3 kgf/cm2 eller bar, 33 psi)
Bag230 kPa (2,3 kgf/cm2 eller bar, 33 psi)
Fælgstørrelse18  7J
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
Dækstørrelse235/55R19 101V
Dæktryk
(Anbefalet tryk
ved koldt dæk)Foran230 kPa (2,3 kgf/cm2 eller bar, 33 psi)
Bag230 kPa (2,3 kgf/cm2 eller bar, 33 psi)
Fælgstørrelse19  7 1/2J
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
DækstørrelseT165/80D17 104M
Dæktryk
(Anbefalet tryk ved koldt dæk)420 kPa (4,2 kgf/cm2 eller bar, 60 psi)
Fælgstørrelse17  4T
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
DækstørrelseT165/90D18 107M
Dæktryk
(Anbefalet tryk ved koldt dæk)420 kPa (4,2 kgf/cm2 eller bar, 60 psi)
Fælgstørrelse18  4T
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
OM42B34DK.book Page 668 Thursday, November 22, 2018 3:41 PM

669
9
9-1. Specifikationer
Bilens specifikationer
nVed kørsel med anhænger (biler
, som kan køre med anhænger: S. 264)
Læg 20,0 kPa (0,2 kgf/cm
2 eller bar, 3 psi) til det anbefalede dæktryk, og kør med en
hastighed under 100 km/t.
A: H16-halogenpærer
B: Kilepærer (gule)
C: Kilepærer (klare)
D: Pinolpærer
*: Hvis monteret
Pærer
PærerWTy p e
Udvendigt
Tågeforlygter *19A
Indikatorer for blinklys for21B
Bagblinklys21B
Baklys16C
Udvendigt fodlys*5C
Indvendigt
Makeup-lys8C
Kabinelys foran/personligt lys5C
Kabinelys bagtil8D
Bagagerumslys5C
OM42B34DK.book Page 669 Thursday, November 22, 2018 3:41 PM

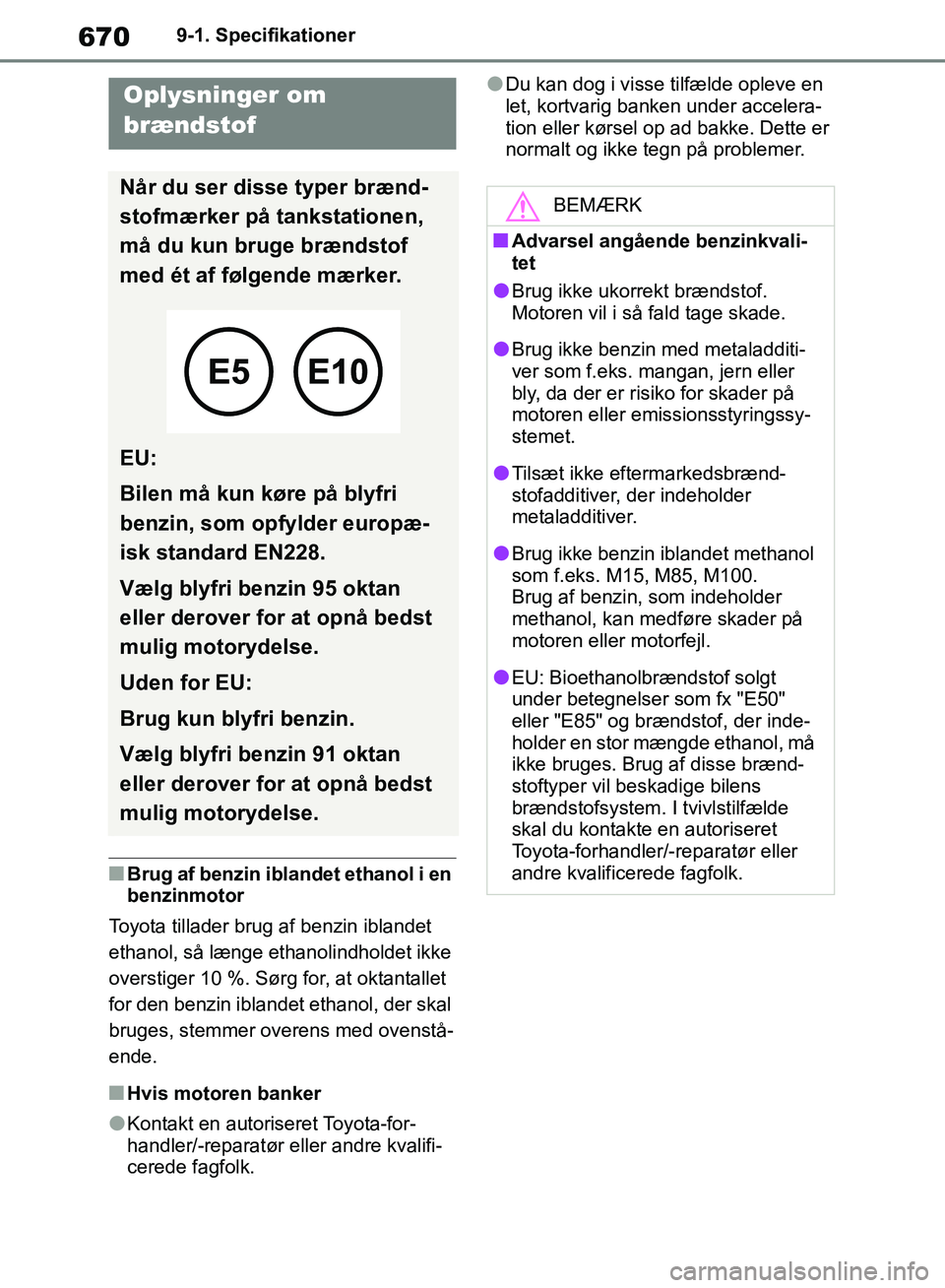

6709-1. Specifikationer
nBrug af benzin iblandet ethanol i en
benzinmotor
Toyota tillader brug af benzin iblandet
ethanol, så længe ethanolindholdet ikke
overstiger 10 %. Sørg for, at oktantallet
for den benzin iblandet ethanol, der skal
bruges, stemmer overens med ovenstå-
ende.
nHvis motoren banker
lKontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifi-
cerede fagfolk.
lDu kan dog i visse tilfælde opleve en
let, kortvarig banken under accelera-
tion eller kørsel op ad bakke. Dette er
normalt og ikke tegn på problemer.Oplysninger om
brændstof
Når du ser disse typer brænd-
stofmærker på tankstationen,
må du kun bruge brændstof
med ét af følgende mærker.
EU:
Bilen må kun køre på blyfri
benzin, som opfylder europæ-
isk standard EN228.
Vælg blyfri benzin 95 oktan
eller derover for at opnå bedst
mulig motorydelse.
Uden for EU:
Brug kun blyfri benzin.
Vælg blyfri benzin 91 oktan
eller derover for at opnå bedst
mulig motorydelse.
BEMÆRK
nAdvarsel angående benzinkvali-
tet
lBrug ikke ukorrekt brændstof.
Motoren vil i så fald tage skade.
lBrug ikke benzin med metaladditi-
ver som f.eks. mangan, jern eller
bly, da der er risiko for skader på
motoren eller emissionsstyringssy-
stemet.
lTilsæt ikke eftermarkedsbrænd-
stofadditiver, der indeholder
metaladditiver.
lBrug ikke benzin iblandet methanol
som f.eks. M15, M85, M100.
Brug af benzin, som indeholder
methanol, kan medføre skader på
motoren eller motorfejl.
lEU: Bioethanolbrændstof solgt
under betegnelser som fx "E50"
eller "E85" og brændstof, der inde-
holder en stor mængde ethanol, må
ikke bruges. Brug af disse brænd-
stoftyper vil beskadige bilens
brændstofsystem. I tvivlstilfælde
skal du kontakte en autoriseret
Toyota-forhandler/ -reparatør eller
andre kvalificerede fagfolk.
OM42B34DK.book Page 670 Thursday, November 22, 2018 3:41 PM
