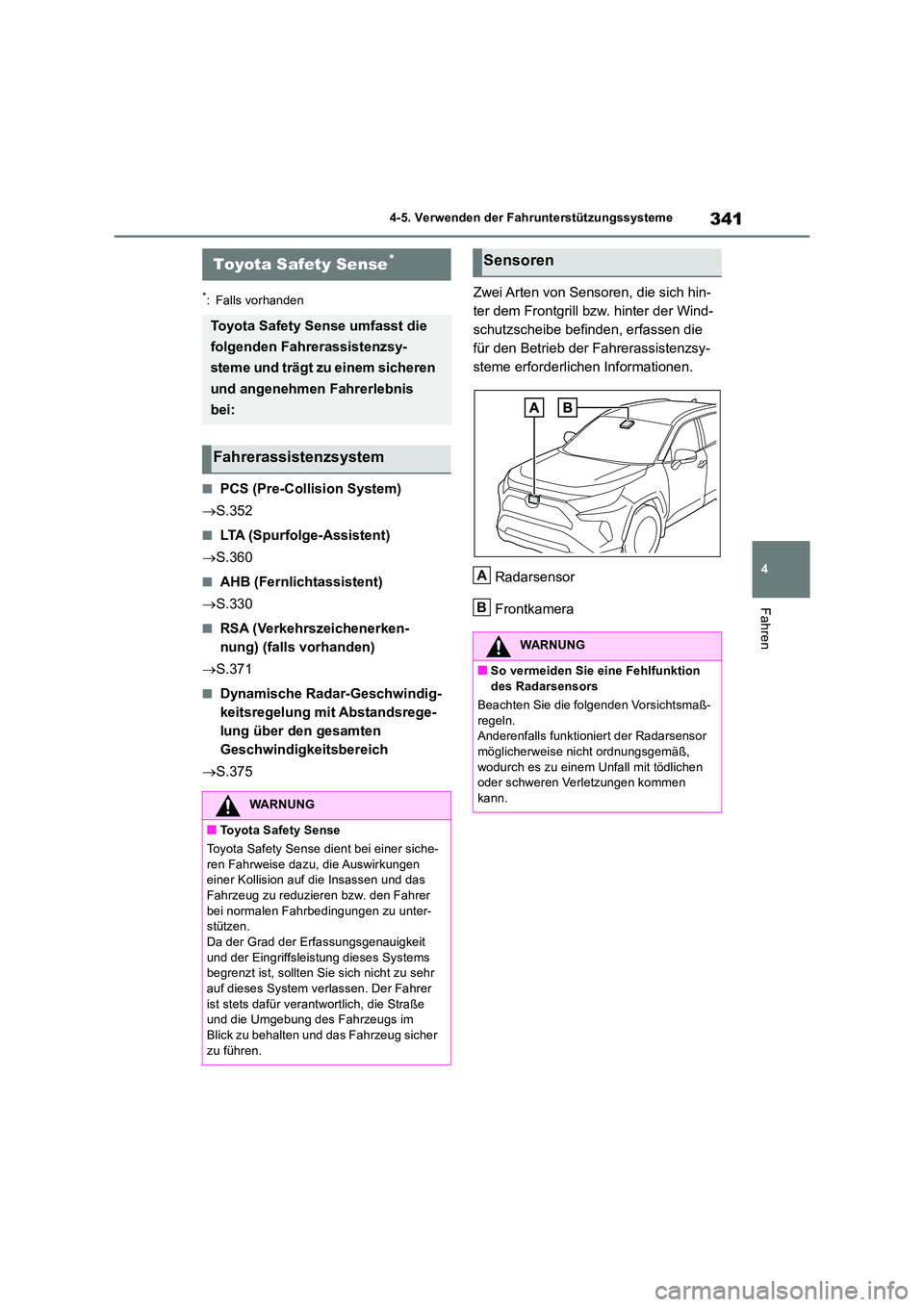

TOYOTA RAV4 2019 Betriebsanleitungen (in German)

341
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
4-5.Verwende n d er Fah runterstü tzungss ysteme
*: Falls vorhanden
■PCS (Pre-Collision System)
 S.352
■LTA (Spurfolge-Assistent)
 S.360
■AHB (Fernlichtassistent)
 S.330
■RSA (Verkehrszeichenerken-
nung) (falls vorhanden)
 S.371
■Dynamische Radar-Geschwindig-
keitsregelung mit Abstandsrege-
lung über den gesamten
Geschwindigkeitsbereich
 S.375
Zwei Arten von Sensoren, die sich hin-
ter dem Frontgrill bzw. hinter der Wind-
schutzscheibe befinden, erfassen die
für den Betrieb der Fahrerassistenzsy-
steme erforderlichen Informationen.
Radarsensor
Frontkamera
Toyota Safety Sense*
Toyota Safety Sense umfasst die
folgenden Fahrerassistenzsy-
steme und trägt zu einem sicheren
und angenehmen Fahrerlebnis
bei:
Fahrerassistenzsystem
WARNUNG
■Toyota Safety Sense
Toyota Safety Sense dient bei einer siche-
ren Fahrweise dazu, die Auswirkungen einer Kollision auf die Insassen und das Fahrzeug zu reduzier en bzw. den Fahrer
bei normalen Fahrbedingungen zu unter- stützen.Da der Grad der Erfassungsgenauigkeit
und der Eingriffsleistung dieses Systems begrenzt ist, sollten Sie sich nicht zu sehr auf dieses System verlassen. Der Fahrer
ist stets dafür verantwortlich, die Straße und die Umgebung des Fahrzeugs im Blick zu behalten und das Fahrzeug sicher
zu führen.
Sensoren
WARNUNG
■So vermeiden Sie eine Fehlfunktion
des Radarsensors
Beachten Sie die folgenden Vorsichtsmaß- regeln.Anderenfalls funktioni ert der Radarsensor
möglicherweise nicht ordnungsgemäß, wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
A
B

3424-5. Verwenden der Fahrunterstützungssysteme

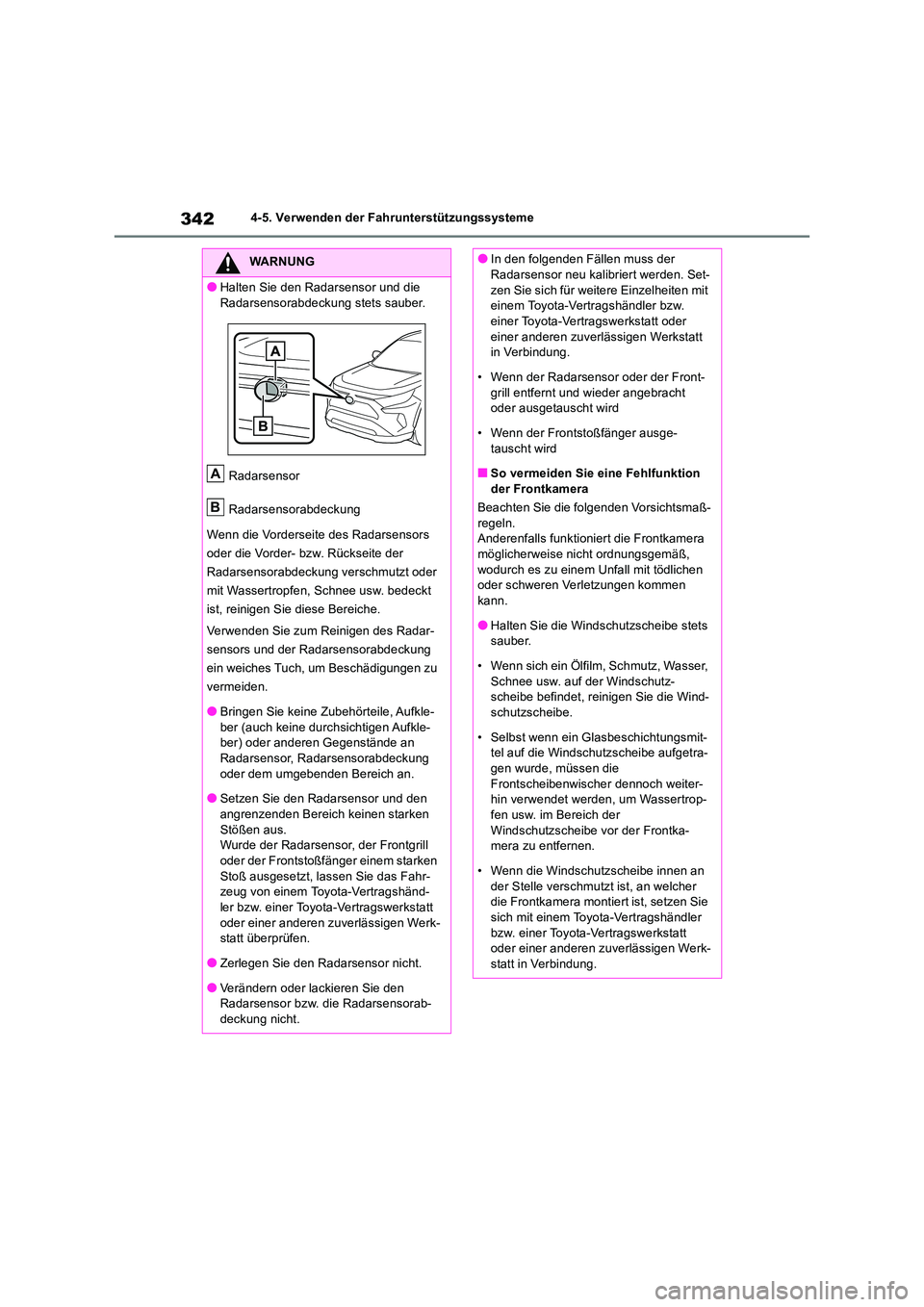

WARNUNG
●Halten Sie den Radarsensor und die
Radarsensorabdeckung stets sauber.
Radarsensor
Radarsensorabdeckung
Wenn die Vorderseite des Radarsensors
oder die Vorder- bzw. Rückseite der
Radarsensorabdeckung verschmutzt oder
mit Wassertropfen, Schnee usw. bedeckt
ist, reinigen Sie diese Bereiche.
Verwenden Sie zum Reinigen des Radar-
sensors und der R adarsensorabdeckung
ein weiches Tuch, um Beschädigungen zu
vermeiden.
●Bringen Sie keine Zubehörteile, Aufkle- ber (auch keine durchsichtigen Aufkle-ber) oder anderen Gegenstände an
Radarsensor, Ra darsensorabdeckung oder dem umgebenden Bereich an.
●Setzen Sie den Radarsensor und den
angrenzenden Bereich keinen starken Stößen aus. Wurde der Radarsensor, der Frontgrill
oder der Frontstoßfänger einem starken Stoß ausgesetzt, lassen Sie das Fahr-zeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-statt überprüfen.
●Zerlegen Sie den Radarsensor nicht.
●Verändern oder lackieren Sie den Radarsensor bzw. die Radarsensorab-
deckung nicht.
A
B
●In den folgenden Fällen muss der Radarsensor neu kalibriert werden. Set-
zen Sie sich für weitere Einzelheiten mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Verbindung.
• Wenn der Radarsensor oder der Front-
grill entfernt und wieder angebracht oder ausgetauscht wird
• Wenn der Frontstoßfänger ausge-
tauscht wird
■So vermeiden Sie eine Fehlfunktion der Frontkamera
Beachten Sie die folgenden Vorsichtsmaß-
regeln. Anderenfalls funktioniert die Frontkamera möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.
●Halten Sie die Windschutzscheibe stets sauber.
• Wenn sich ein Ölfilm, Schmutz, Wasser,
Schnee usw. auf der Windschutz- scheibe befindet, reinigen Sie die Wind-schutzscheibe.
• Selbst wenn ein Glasbeschichtungsmit- tel auf die Windschutzscheibe aufgetra-gen wurde, müssen die
Frontscheibenwischer dennoch weiter- hin verwendet werden, um Wassertrop-fen usw. im Bereich der
Windschutzscheibe vor der Frontka- mera zu entfernen.
• Wenn die Windschutzscheibe innen an
der Stelle verschmutzt ist, an welcher die Frontkamera montiert ist, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-statt in Verbindung.

343
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

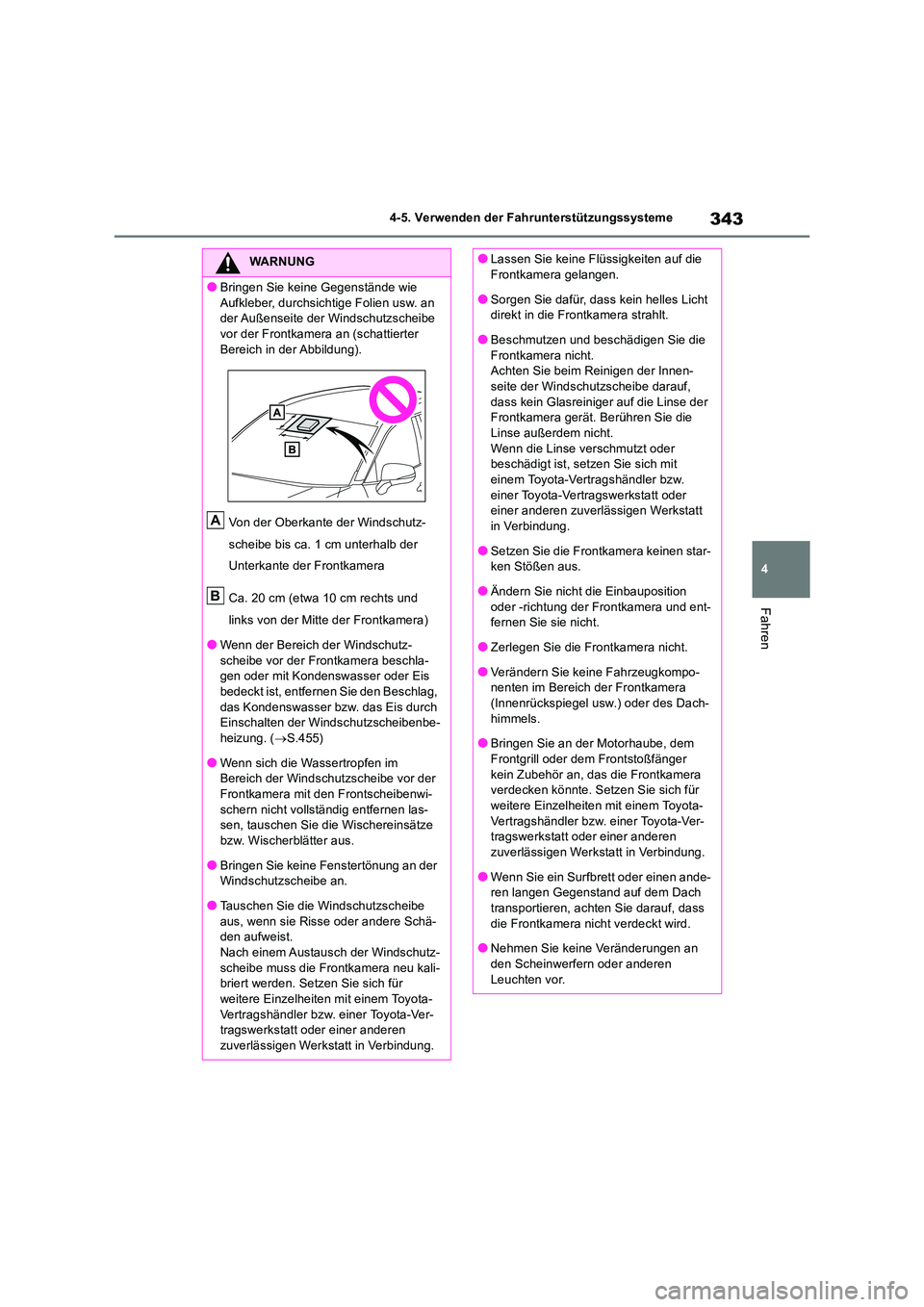

WARNUNG
●Bringen Sie keine Gegenstände wie
Aufkleber, durchsichtige Folien usw. an der Außenseite der Windschutzscheibe vor der Frontkamera an (schattierter
Bereich in der Abbildung).
Von der Oberkante der Windschutz-
scheibe bis ca. 1 cm unterhalb der
Unterkante der Frontkamera
Ca. 20 cm (etwa 10 cm rechts und
links von der Mitte der Frontkamera)
●Wenn der Bereich der Windschutz-
scheibe vor der Frontkamera beschla- gen oder mit Kondenswasser oder Eis bedeckt ist, entfernen Sie den Beschlag,
das Kondenswasser bzw. das Eis durch Einschalten der Windschutzscheibenbe-heizung. ( S.455)
●Wenn sich die Wassertropfen im Bereich der Windschutzscheibe vor der Frontkamera mit den Frontscheibenwi-
schern nicht vollständig entfernen las- sen, tauschen Sie die Wischereinsätze bzw. Wischerblätter aus.
●Bringen Sie keine Fenstertönung an der Windschutzscheibe an.
●Tauschen Sie die Windschutzscheibe
aus, wenn sie Risse oder andere Schä- den aufweist. Nach einem Austausch der Windschutz-
scheibe muss die Frontkamera neu kali- briert werden. Setzen Sie sich für weitere Einzelheiten mit einem Toyota-
Vertragshändler bzw. einer Toyota-Ver- tragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
A
B
●Lassen Sie keine Flüssigkeiten auf die Frontkamera gelangen.
●Sorgen Sie dafür, dass kein helles Licht direkt in die Frontkamera strahlt.
●Beschmutzen und beschädigen Sie die
Frontkamera nicht. Achten Sie beim Reinigen der Innen-seite der Windschutzscheibe darauf,
dass kein Glasreiniger auf die Linse der Frontkamera gerät. Berühren Sie die Linse außerdem nicht.
Wenn die Linse verschmutzt oder beschädigt ist, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
●Setzen Sie die Frontkamera keinen star-ken Stößen aus.
●Ändern Sie nicht die Einbauposition
oder -richtung der Frontkamera und ent- fernen Sie sie nicht.
●Zerlegen Sie die Frontkamera nicht.
●Verändern Sie keine Fahrzeugkompo-nenten im Bereich der Frontkamera (Innenrückspiegel usw.) oder des Dach-
himmels.
●Bringen Sie an der Motorhaube, dem Frontgrill oder dem Frontstoßfänger
kein Zubehör an, das die Frontkamera verdecken könnte. Setzen Sie sich für weitere Einzelheiten mit einem Toyota-
Vertragshändler bzw. einer Toyota-Ver- tragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
●Wenn Sie ein Surfbrett oder einen ande-ren langen Gegenstand auf dem Dach transportieren, achten Sie darauf, dass
die Frontkamera nicht verdeckt wird.
●Nehmen Sie keine Veränderungen an den Scheinwerfern oder anderen
Leuchten vor.

3444-5. Verwenden der Fahrunterstützungssysteme

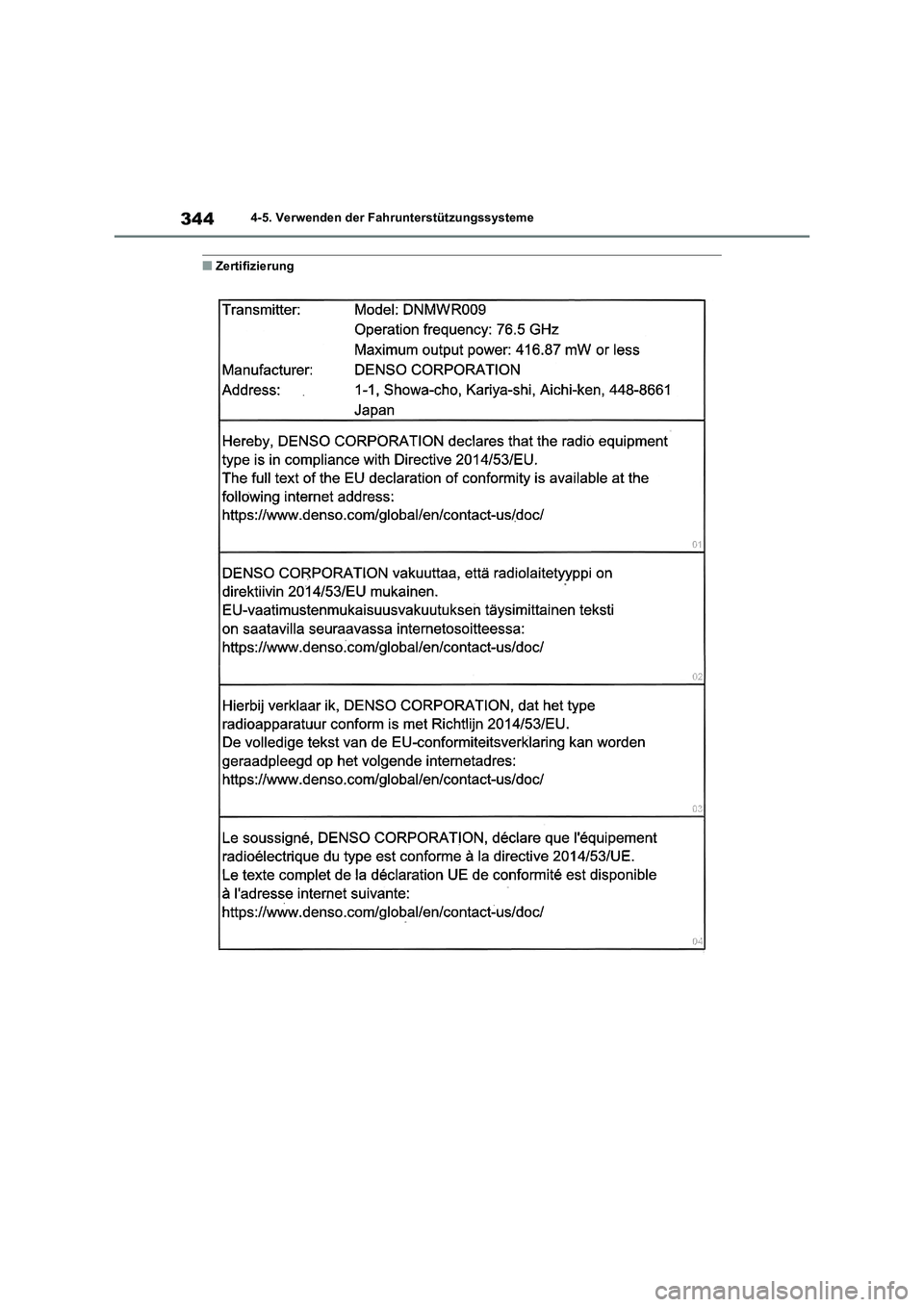

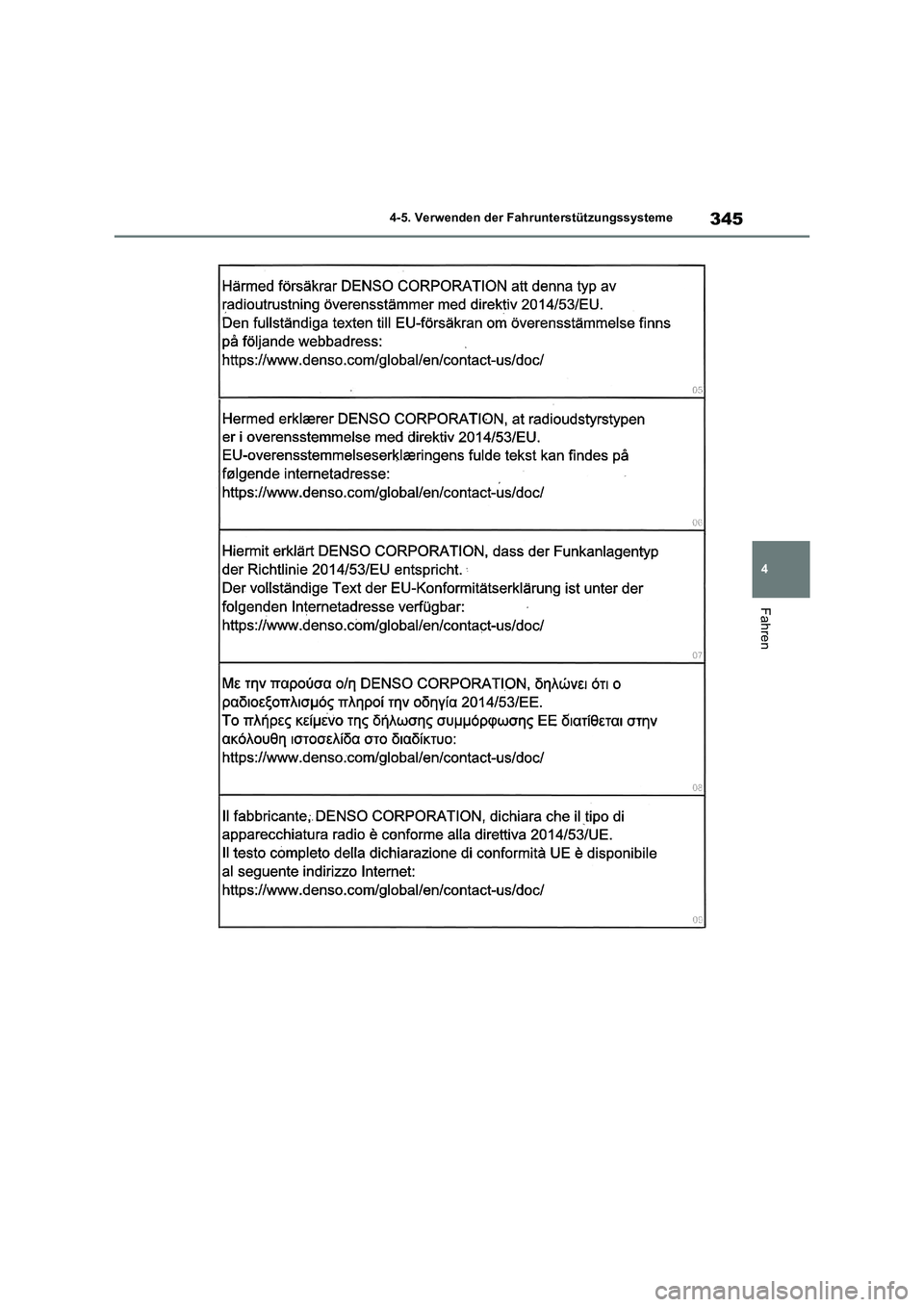

■Zertifizierung

345
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

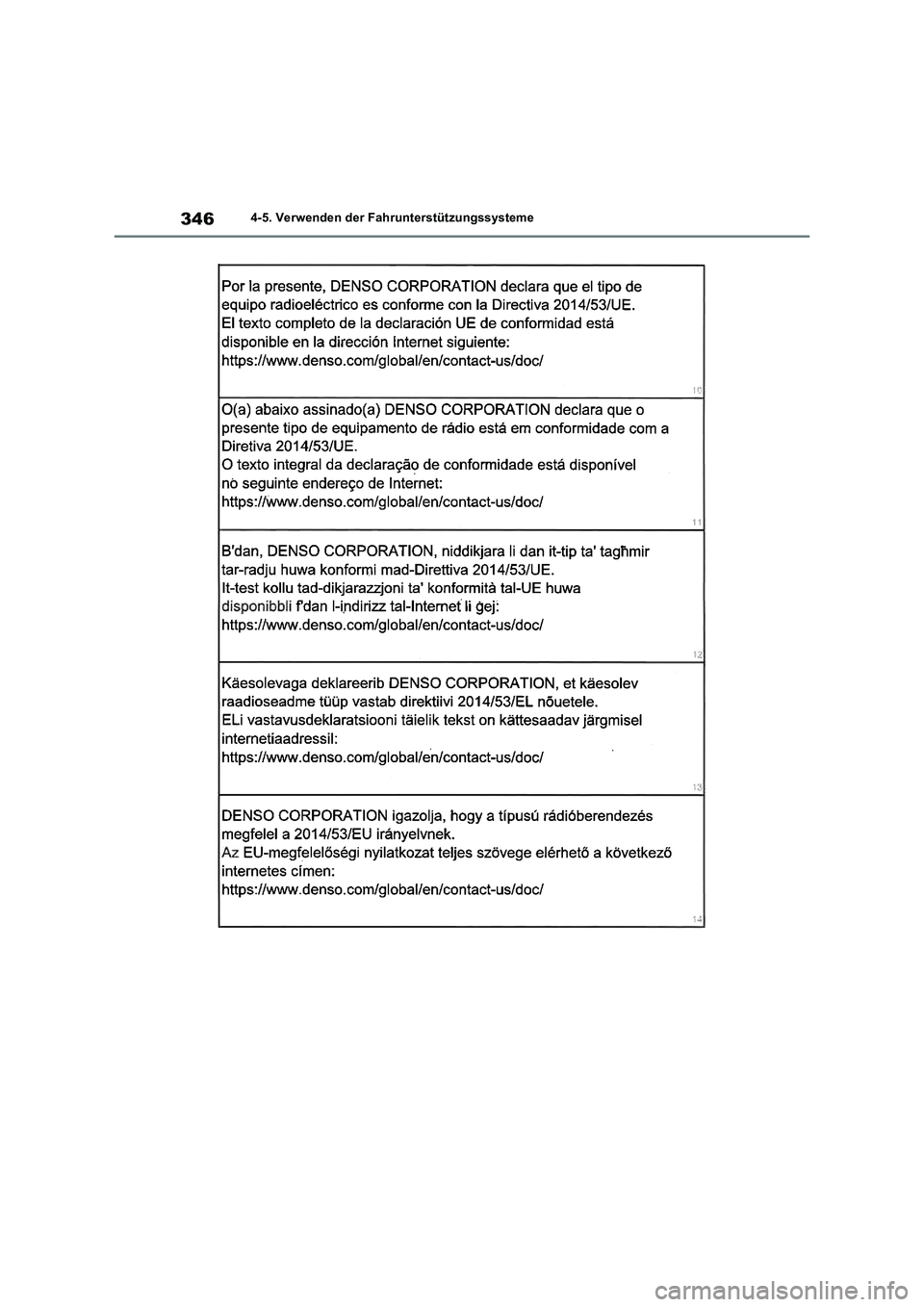

3464-5. Verwenden der Fahrunterstützungssysteme

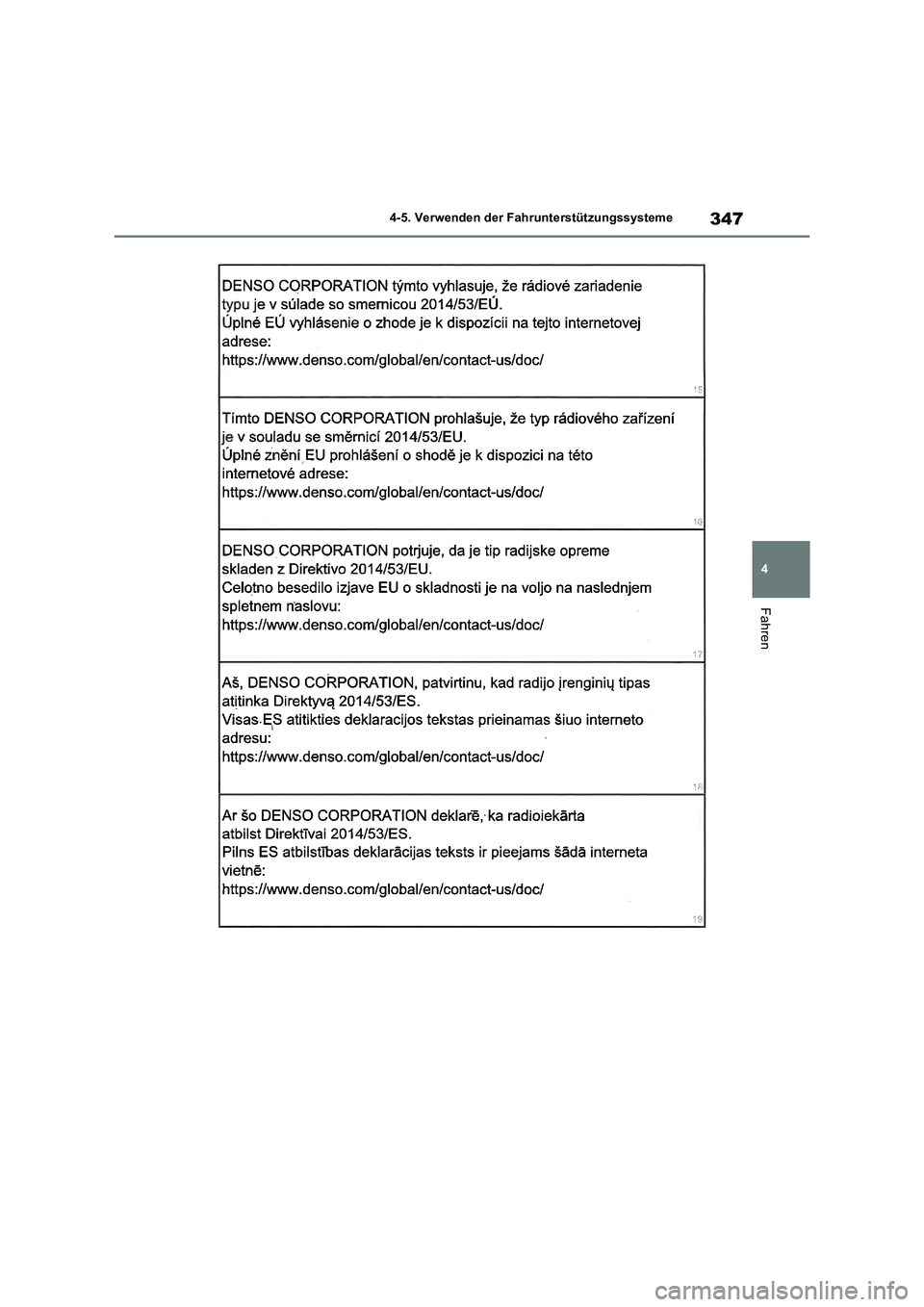

347
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

3484-5. Verwenden der Fahrunterstützungssysteme

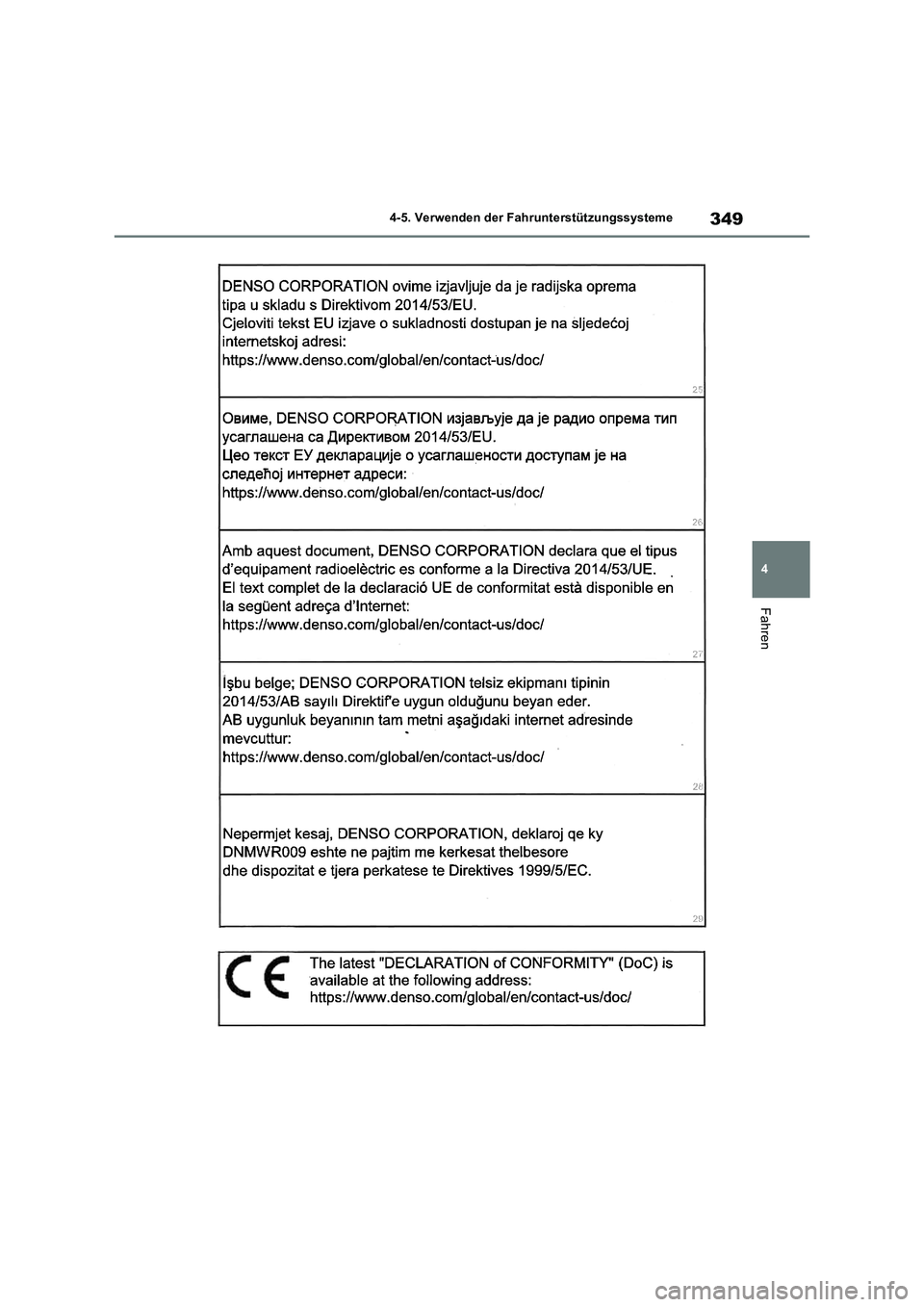

349
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

3504-5. Verwenden der Fahrunterstützungssysteme

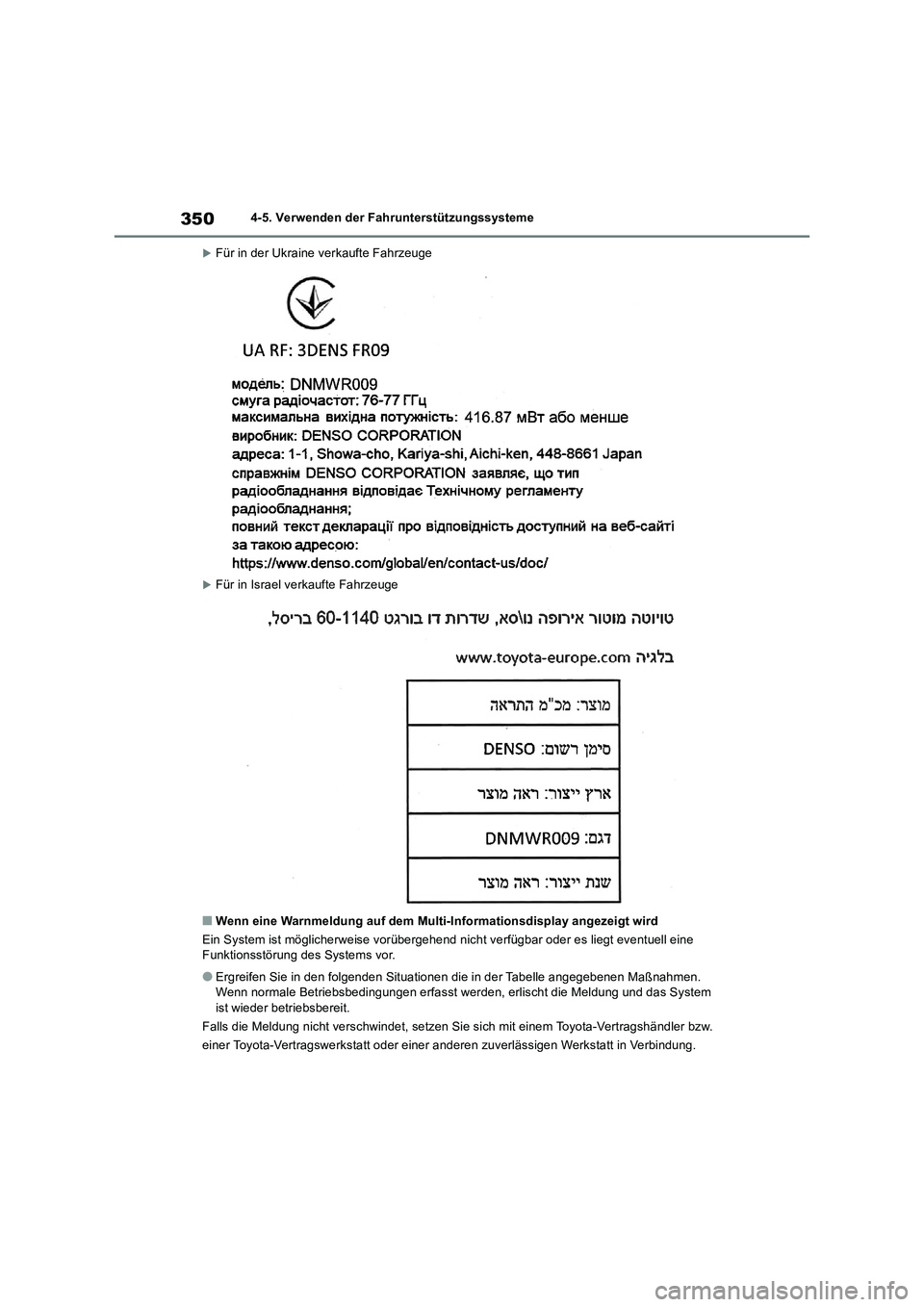

Für in der Ukraine verkaufte Fahrzeuge
Für in Israel verkaufte Fahrzeuge
■Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
Ein System ist möglicherweise vorübergehend nicht verfügbar oder es liegt eventuell eine
Funktionsstörung des Systems vor.
●Ergreifen Sie in den folgenden Situationen die in der Tabelle angegebenen Maßnahmen.
Wenn normale Betriebsbedingungen erfasst werden, erlischt die Meldung und das System
ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
