TOYOTA RAV4 2019 Instructieboekje (in Dutch)

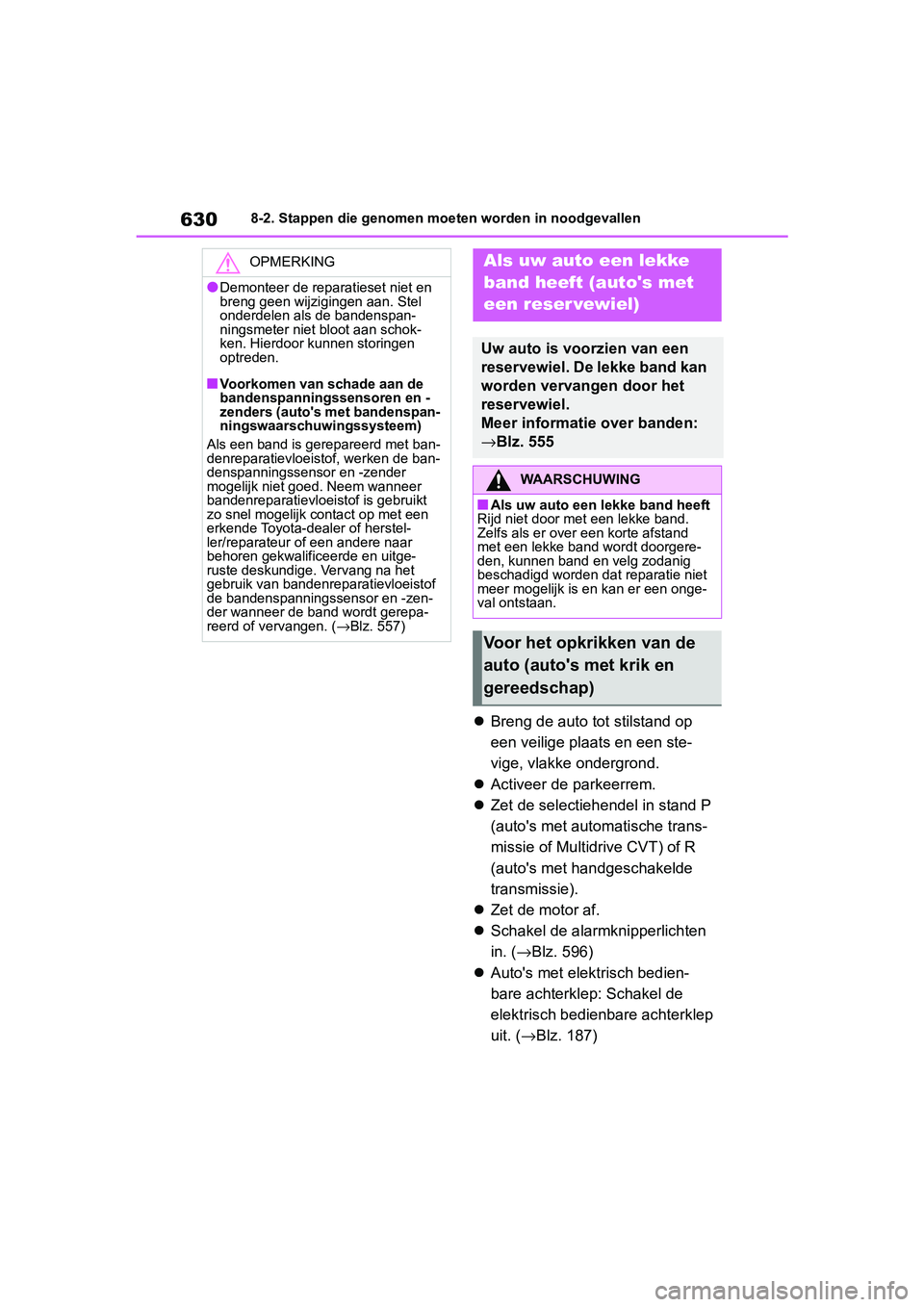

6308-2. Stappen die genomen moeten worden in noodgevallen
Breng de auto tot stilstand op
een veilige plaats en een ste-
vige, vlakke ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P
(auto's met automatische trans-
missie of Multidrive CVT) of R
(auto's met handgeschakelde
transmissie).
 Zet de motor af.
 Schakel de alarmknipperlichten
in. ( →Blz. 596)
 Auto's met elektrisch bedien-
bare achterklep: Schakel de
elektrisch bedienbare achterklep
uit. ( →Blz. 187)
OPMERKING
●Demonteer de reparatieset niet en
breng geen wijzigingen aan. Stel
onderdelen als de bandenspan-
ningsmeter niet bloot aan schok-
ken. Hierdoor kunnen storingen
optreden.
■Voorkomen van schade aan de
bandenspanningssensoren en -
zenders (auto's met bandenspan-
ningswaarschuwingssysteem)
Als een band is gerepareerd met ban-
denreparatievloeistof, werken de ban-
denspanningssensor en -zender
mogelijk niet goed. Neem wanneer
bandenreparatievloeistof is gebruikt
zo snel mogelijk contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalific eerde en uitge-
ruste deskundige. Vervang na het
gebruik van bandenre paratievloeistof
de bandenspanningssensor en -zen-
der wanneer de band wordt gerepa-
reerd of vervangen. ( →Blz. 557)
Als uw auto een lekke
band heeft (auto's met
een reser vewiel)
Uw auto is voorzien van een
reservewiel. De lekke band kan
worden vervangen door het
reservewiel.
Meer informatie over banden:
→Blz. 555
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand
met een lekke band wordt doorgere-
den, kunnen band en velg zodanig
beschadigd worden dat reparatie niet
meer mogelijk is en kan er een onge-
val ontstaan.
Voor het opkrikken van de
auto (auto's met krik en
gereedschap)
pM_RAV4_OM_OM42D03E_(EE).book P age 630 Wednesday, March 20, 2019 2:08 PM

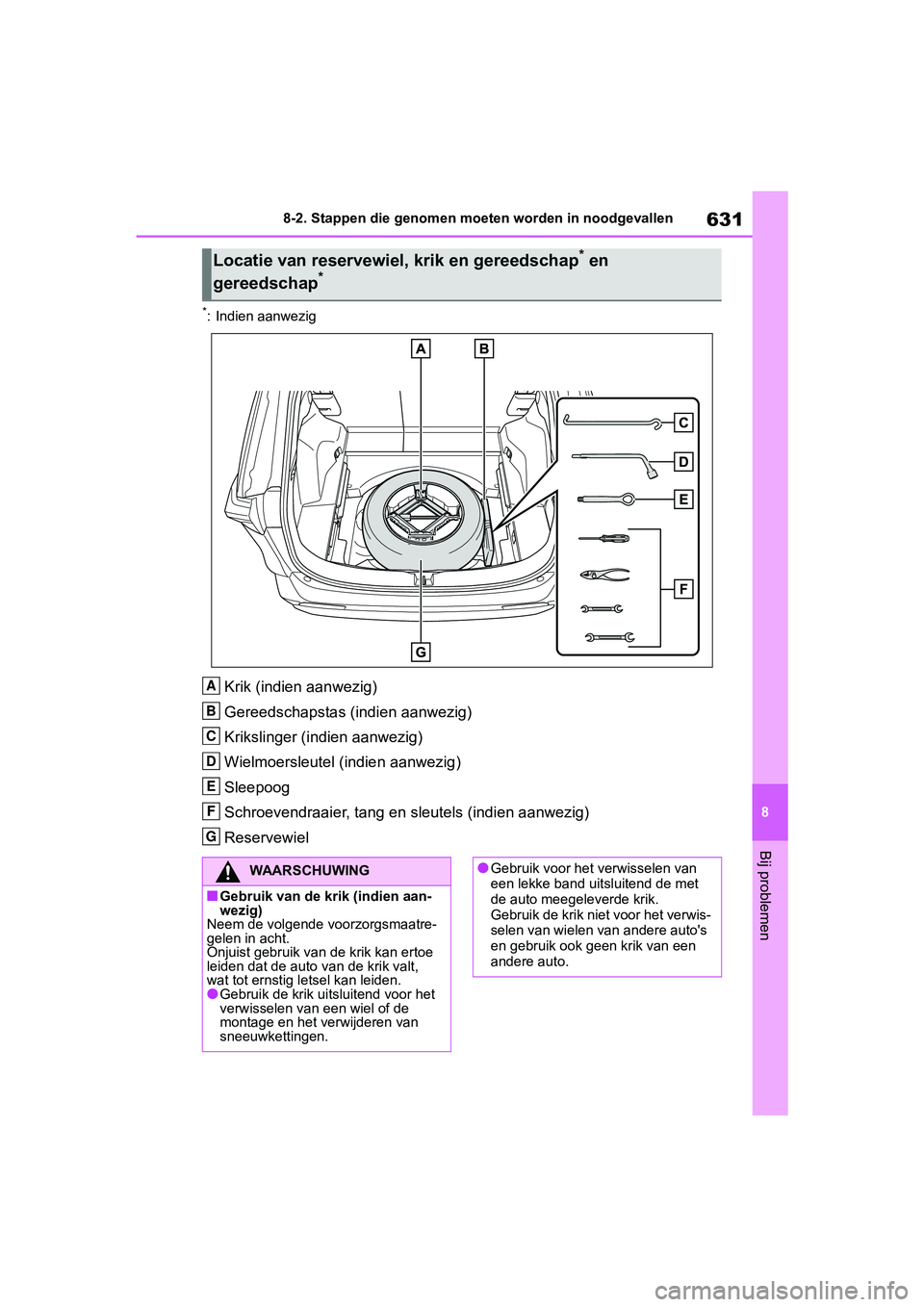

631
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
*: Indien aanwezig
Krik (indien aanwezig)
Gereedschapstas (indien aanwezig)
Krikslinger (indien aanwezig)
Wielmoersleutel (indien aanwezig)
Sleepoog
Schroevendraaier, tang en sl
eutels (indien aanwezig)
Reservewiel
Locatie van reservewiel, krik en gereedschap* en
gereedschap
*
A
B
C
D
E
F
G
:$$56&+8:,1*
■Gebruik van de krik (indien aan-
wezig)
Neem de volgende voorzorgsmaatre-
gelen in acht.
Onjuist gebruik van de krik kan ertoe
leiden dat de auto v an de krik valt,
wat tot ernstig let sel kan leiden.
●Gebruik de krik uitsluitend voor het
verwisselen van een wiel of de
montage en het verwijderen van
sneeuwkettingen.
●Gebruik voor het verwisselen van
een lekke band ui tsluitend de met
de auto meegeleverde krik.
Gebruik de krik ni et voor het verwis-
selen van wielen van andere auto's
en gebruik ook geen krik van een
andere auto.
pM_RAV4_OM_OM42D03E_(EE).book P age 631 Wednesday, March 20, 2019 2:08 PM

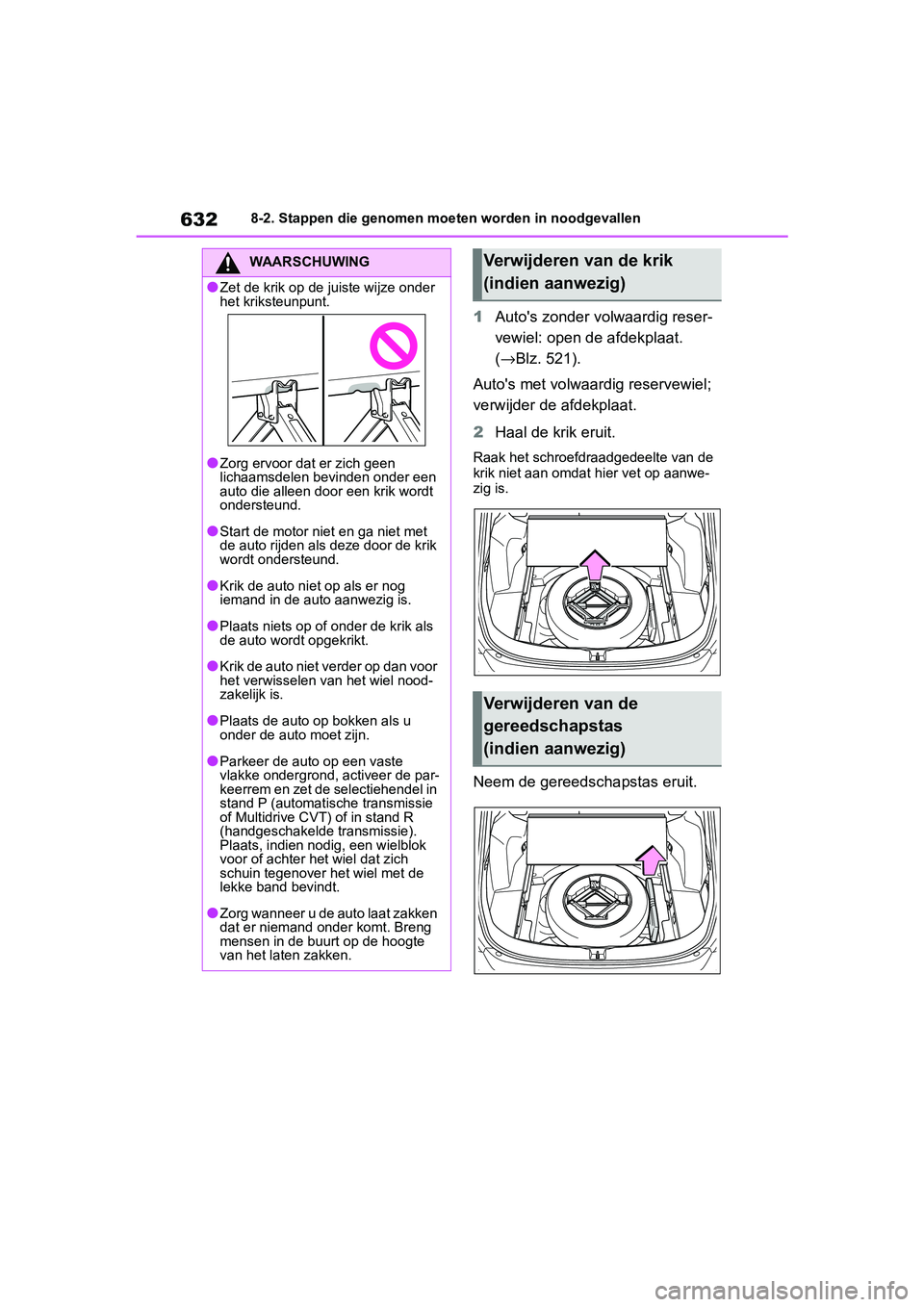

6328-2. Stappen die genomen moeten worden in noodgevallen
1Auto's zonder volwaardig reser-
vewiel: open de afdekplaat.
(→ Blz. 521).
Auto's met volwaardig reservewiel;
verwijder de afdekplaat.
2 Haal de krik eruit.
Raak het schroefdraadgedeelte van de
krik niet aan omdat hier vet op aanwe-
zig is.
Neem de gereedschapstas eruit.
WAARSCHUWING
●Zet de krik op de juiste wijze onder
het kriksteunpunt.
●Zorg ervoor dat er zich geen
lichaamsdelen bevinden onder een
auto die alleen door een krik wordt
ondersteund.
●Start de motor niet en ga niet met
de auto rijden als deze door de krik
wordt ondersteund.
●Krik de auto niet op als er nog
iemand in de auto aanwezig is.
●Plaats niets op of onder de krik als
de auto wordt opgekrikt.
●Krik de auto niet verder op dan voor
het verwisselen van het wiel nood-
zakelijk is.
●Plaats de auto op bokken als u
onder de auto moet zijn.
●Parkeer de auto op een vaste
vlakke ondergrond, activeer de par-
keerrem en zet de selectiehendel in
stand P (automatische transmissie
of Multidrive CVT) of in stand R
(handgeschakelde transmissie).
Plaats, indien nodig, een wielblok
voor of achter het wiel dat zich
schuin tegenover het wiel met de
lekke band bevindt.
●Zorg wanneer u de auto laat zakken
dat er niemand onder komt. Breng
mensen in de buurt op de hoogte
van het laten zakken.
Verwijderen van de krik
(indien aanwezig)
Verwijderen van de
gereedschapstas
(indien aanwezig)
pM_RAV4_OM_OM42D03E_(EE).book P age 632 Wednesday, March 20, 2019 2:08 PM

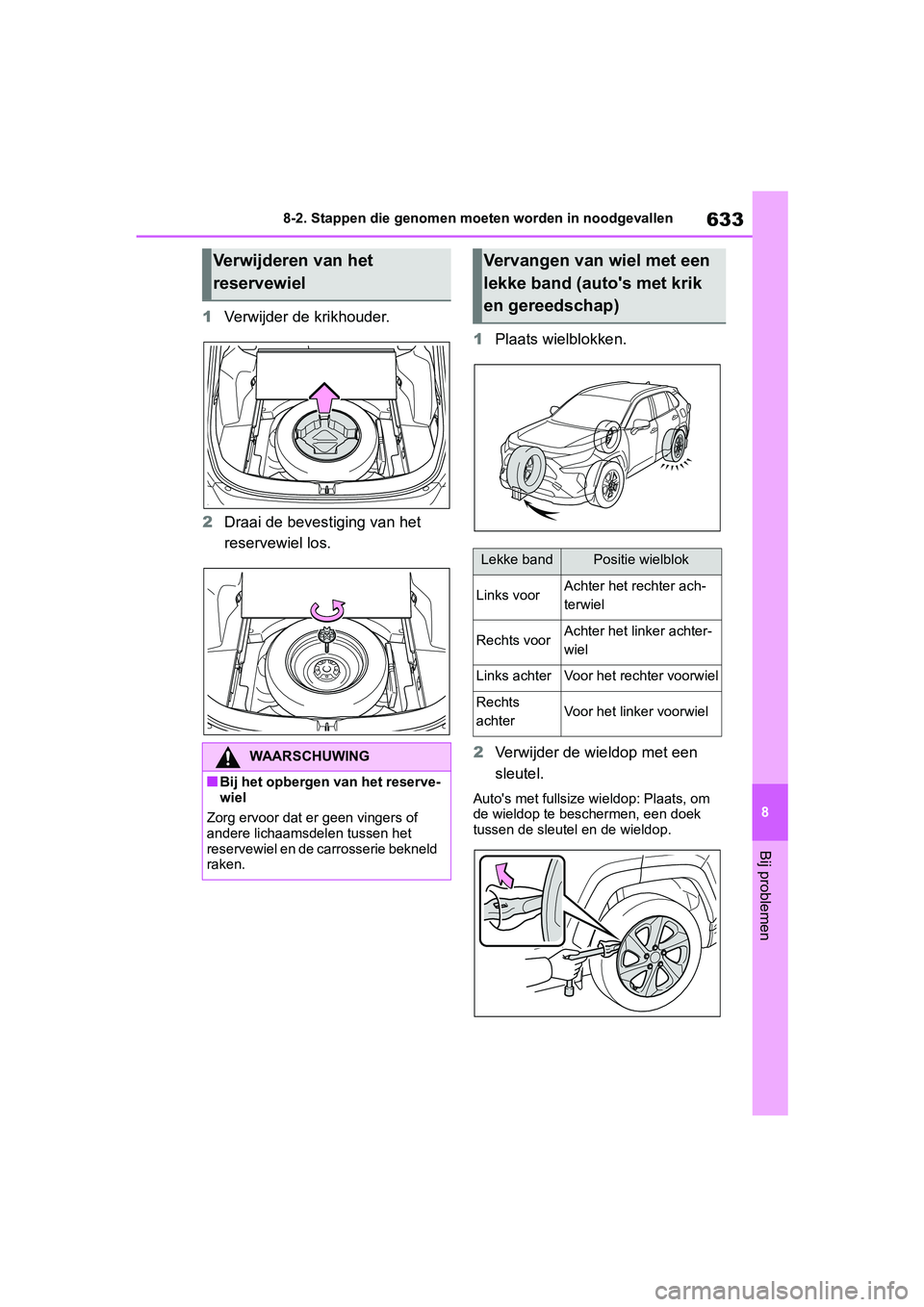

633
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Verwijder de krikhouder.
2 Draai de bevestiging van het
reservewiel los. 1
Plaats wielblokken.
2 Verwijder de wie ldop met een
sleutel.
Auto's met fullsize wieldop: Plaats, om
de wieldop te beschermen, een doek
tussen de sleutel en de wieldop.
Verwijderen van het
reservewiel
WAARSCHUWING
■Bij het opbergen van het reserve-
wiel
Zorg ervoor dat er geen vingers of
andere lichaamsdelen tussen het
reservewiel en de carrosserie bekneld
raken.
Vervangen van wiel met een
lekke band (auto's met krik
en gereedschap)
Lekke bandPositie wielblok
Links voorAchter het rechter ach-
terwiel
Rechts voorAchter het linker achter-
wiel
Links achterVoor het rechter voorwiel
Rechts
achterVoor het linker voorwiel
pM_RAV4_OM_OM42D03E_(EE).book P age 633 Wednesday, March 20, 2019 2:08 PM

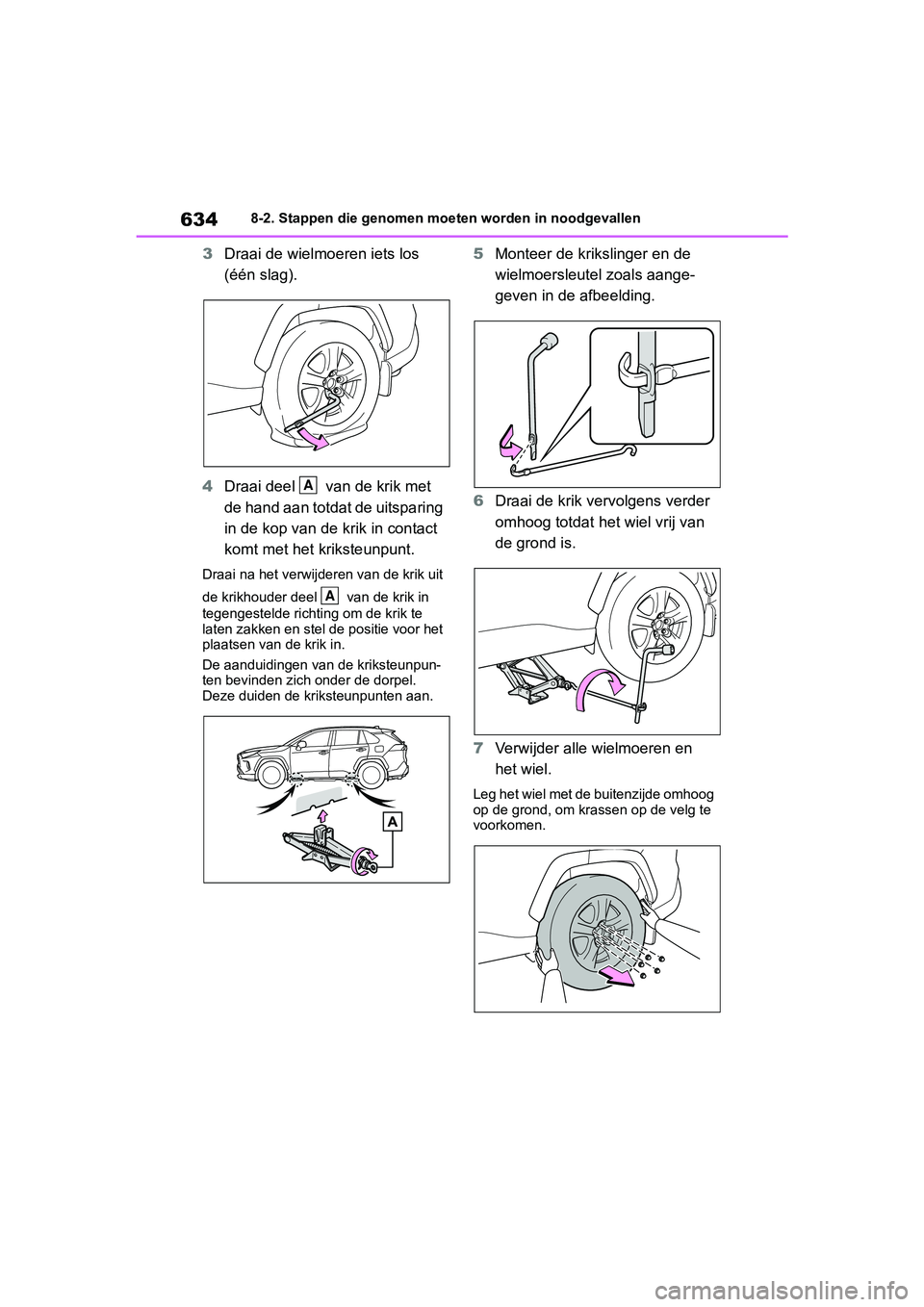

6348-2. Stappen die genomen moeten worden in noodgevallen
3Draai de wielmoeren iets los
(één slag).
4 Draai deel van de krik met
de hand aan totdat de uitsparing
in de kop van de krik in contact
komt met het kriksteunpunt.
Draai na het verwijderen van de krik uit
de krikhouder deel van de krik in
tegengestelde richti ng om de krik te
laten zakken en stel d e positie voor het
plaatsen van de krik in.
De aanduidingen van de kriksteunpun-
ten bevinden zich onder de dorpel.
Deze duiden de kriksteunpunten aan.
5 Monteer de krikslinger en de
wielmoersleutel zoals aange-
geven in de afbeelding.
6 Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
7 Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde omhoog
op de grond, om kra ssen op de velg te
voorkomen.
A
A
pM_RAV4_OM_OM42D03E_(EE).book P age 634 Wednesday, March 20, 2019 2:08 PM

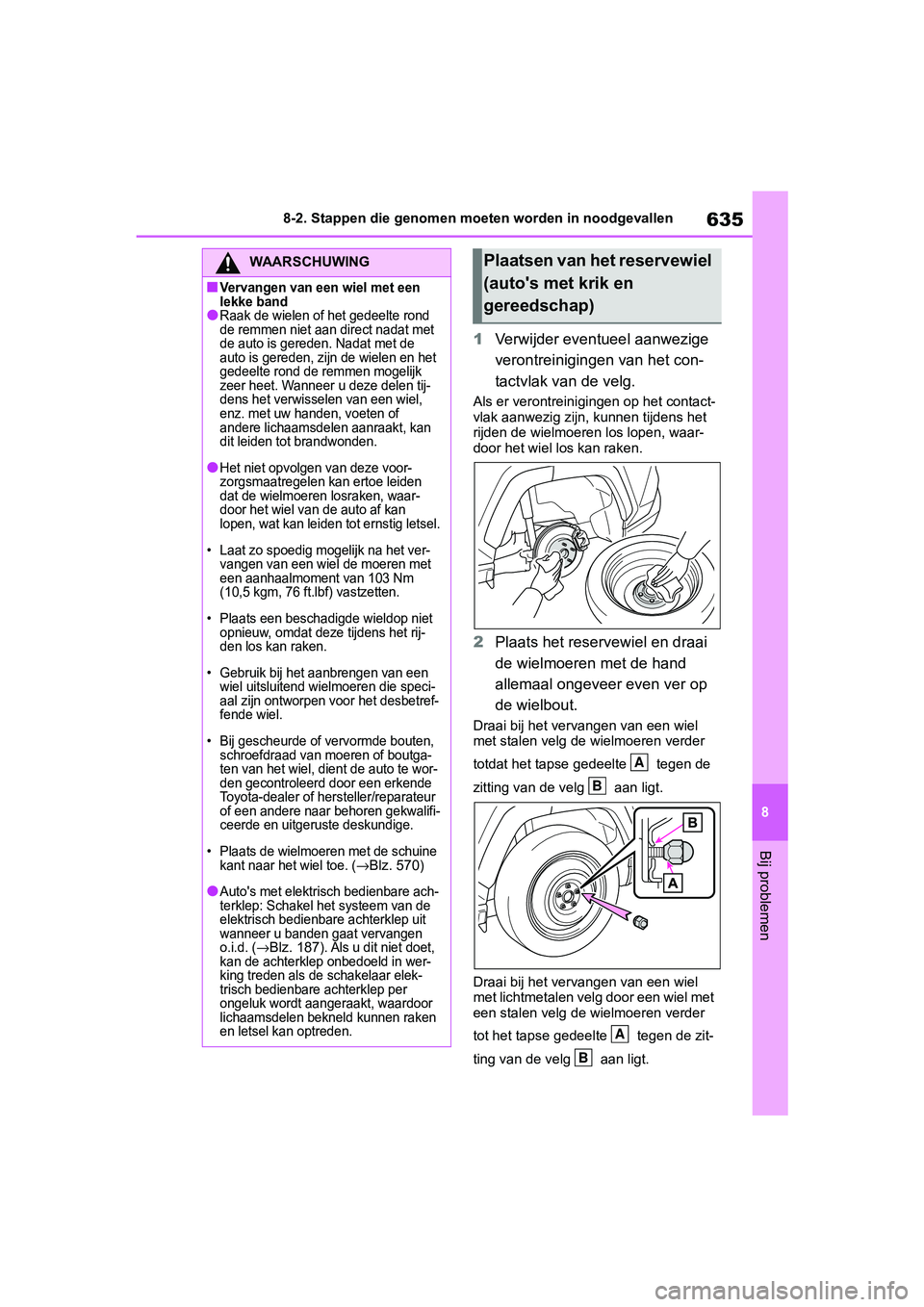

635
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het contact-
vlak aanwezig zijn, kunnen tijdens het
rijden de wielmoeren los lopen, waar-
door het wiel los kan raken.
2Plaats het reservewiel en draai
de wielmoeren met de hand
allemaal ongeveer even ver op
de wielbout.
Draai bij het verv angen van een wiel
met stalen velg de wielmoeren verder
totdat het tapse g edeelte tegen de
zitting van de velg aan ligt.
Draai bij het verv angen van een wiel
met lichtmetalen velg door een wiel met
een stalen velg de wielmoeren verder
tot het tapse gedeelte tegen de zit-
ting van de velg aan ligt.
WAARSCHUWING
■Vervangen van een wiel met een
lekke band
●Raak de wielen of het gedeelte rond
de remmen niet aan direct nadat met
de auto is gereden. Nadat met de
auto is gereden, zijn de wielen en het
gedeelte rond de re mmen mogelijk
zeer heet. Wanneer u deze delen tij-
dens het verwisselen van een wiel,
enz. met uw handen, voeten of
andere lichaamsdelen aanraakt, kan
dit leiden tot brandwonden.
●Het niet opvolgen van deze voor-
zorgsmaatregelen kan ertoe leiden
dat de wielmoeren losraken, waar-
door het wiel van de auto af kan
lopen, wat kan leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het ver- vangen van een wiel de moeren met
een aanhaalmoment van 103 Nm
(10,5 kgm, 76 ft .lbf) vastzetten.
• Plaats een beschad igde wieldop niet
opnieuw, omdat deze tijdens het rij-
den los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speci-
aal zijn ontworpen voor het desbetref-
fende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutga-
ten van het wiel, die nt de auto te wor-
den gecontroleerd door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. (
→Blz. 570)
●Auto's met elektrisch bedienbare ach-
terklep: Schakel het systeem van de
elektrisch bedienbare achterklep uit
wanneer u banden gaat vervangen
o.i.d. (
→Blz. 187). Als u dit niet doet,
kan de achterklep onbedoeld in wer-
king treden als de schakelaar elek-
trisch bedienbare achterklep per
ongeluk wordt aan geraakt, waardoor
lichaamsdelen bekneld kunnen raken
en letsel kan optreden.
Plaatsen van het reservewiel
(auto's met krik en
gereedschap)
A
B
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 635 Wednesday, March 20, 2019 2:08 PM

6368-2. Stappen die genomen moeten worden in noodgevallen

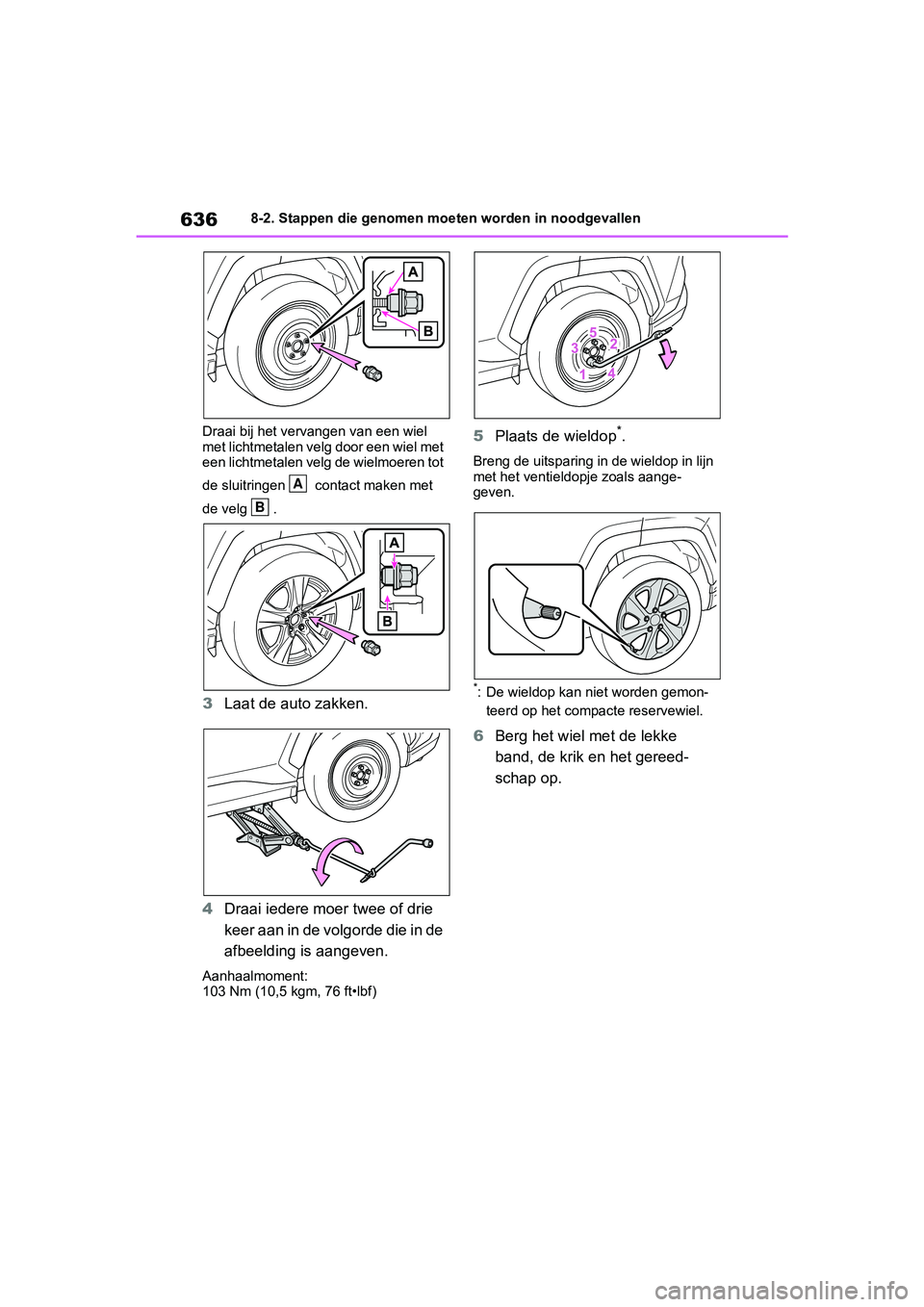

Draai bij het vervangen van een wiel
met lichtmetalen velg door een wiel met
een lichtmetalen velg de wielmoeren tot
de sluitringen contact maken met
de velg .
3 Laat de auto zakken.
4 Draai iedere moer twee of drie
keer aan in de volgorde die in de
afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
5Plaats de wieldop*.
Breng de uitsparing in de wieldop in lijn
met het ventieldopje zoals aange-
geven.
*: De wieldop kan niet worden gemon-
teerd op het compac te reservewiel.
6Berg het wiel met de lekke
band, de krik en het gereed-
schap op.
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 636 Wednesday, March 20, 2019 2:08 PM

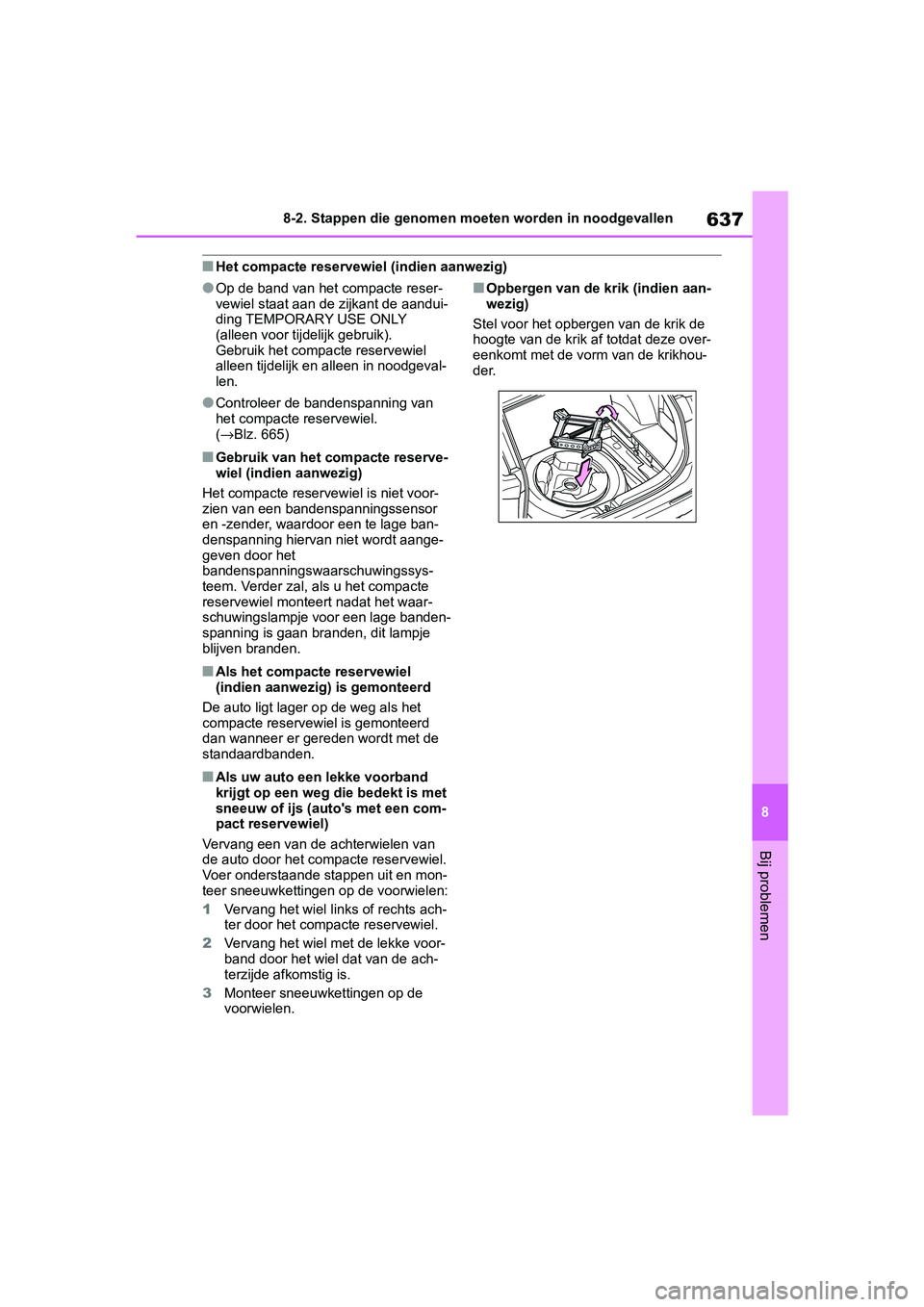

637
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Het compacte reservewi
el (indien aanwezig)
●Op de band van het compacte reser-
vewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY
(alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel
alleen tijdelijk en alleen in noodgeval-
len.
●Controleer de bandenspanning van
het compacte reservewiel.
(→Blz. 665)
■Gebruik van het compacte reserve-
wiel (indien aanwezig)
Het compacte reserve wiel is niet voor-
zien van een bandenspanningssensor
en -zender, waardoor een te lage ban-
denspanning hiervan niet wordt aange-
geven door het
bandenspanningswaarschuwingssys-
teem. Verder zal, als u het compacte
reservewiel monteert nadat het waar-
schuwingslampje voor een lage banden-
spanning is gaan br anden, dit lampje
blijven branden.
■Als het compact e reservewiel
(indien aanwezig) is gemonteerd
De auto ligt lager o p de weg als het
compacte reservewiel is gemonteerd
dan wanneer er ger eden wordt met de
standaardbanden.
■Als uw auto een lekke voorband
krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een com-
pact reservewiel)
Vervang een van de achterwielen van
de auto door het compacte reservewiel.
Voer onderstaande stappen uit en mon-
teer sneeuwkettingen op de voorwielen:
1 Vervang het wiel links of rechts ach-
ter door het compacte reservewiel.
2 Vervang het wiel met de lekke voor-
band door het wiel dat van de ach-
terzijde afkomstig is.
3 Monteer sneeuwkettingen op de
voorwielen.
■Opbergen van de krik (indien aan-
wezig)
Stel voor het opber gen van de krik de
hoogte van de krik af totdat deze over-
eenkomt met de vorm van de krikhou-
der.
pM_RAV4_OM_OM42D03E_(EE).book P age 637 Wednesday, March 20, 2019 2:08 PM

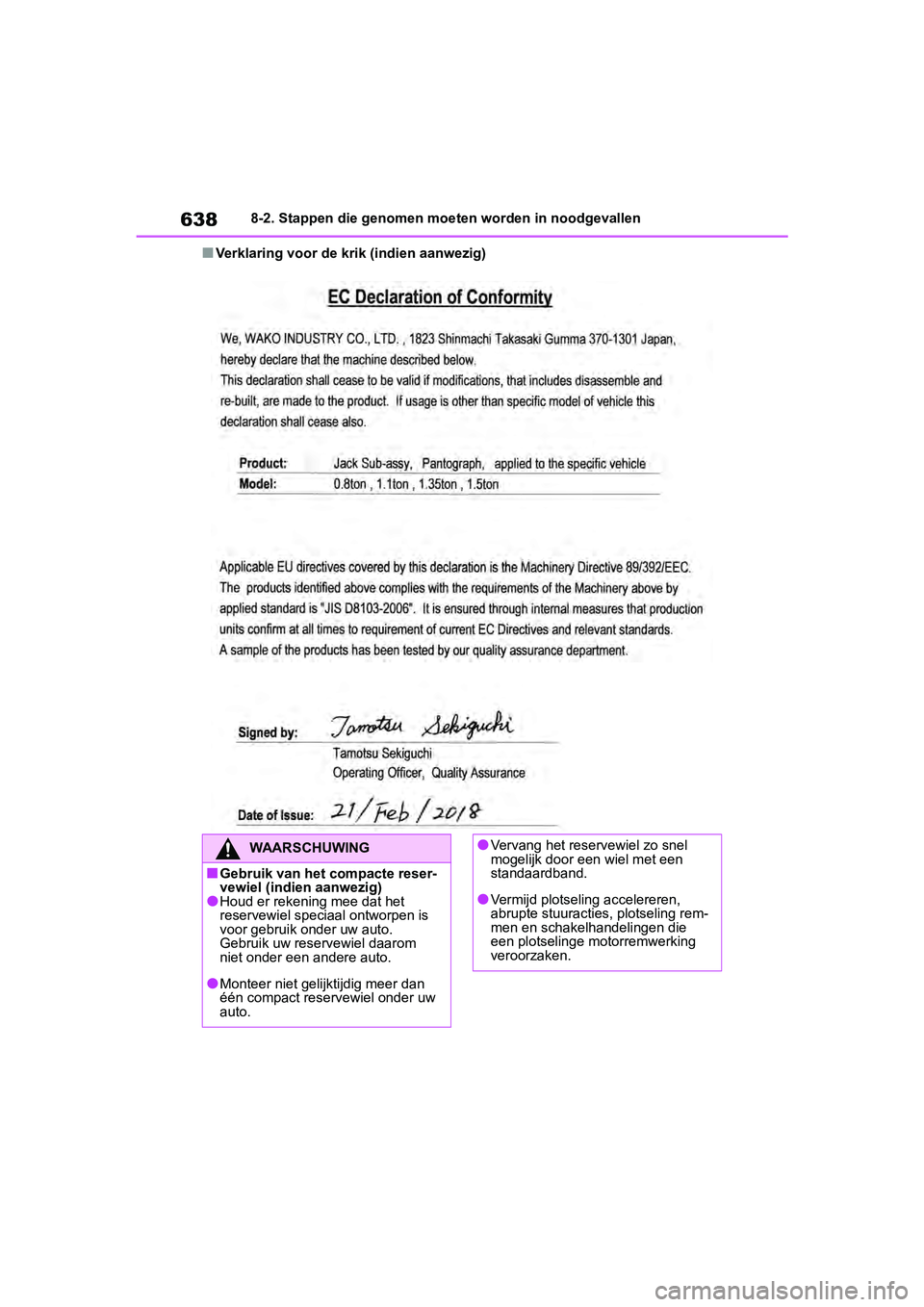

6388-2. Stappen die genomen moeten worden in noodgevallen
■Verklaring voor de krik (indien aanwezig)
WAARSCHUWING
■Gebruik van het compacte reser-
vewiel (indien aanwezig)
●Houd er rekening mee dat het
reservewiel speciaal ontworpen is
voor gebruik onder uw auto.
Gebruik uw reservewiel daarom
niet onder een andere auto.
●Monteer niet gelijktijdig meer dan
één compact reservewiel onder uw
auto.
●Vervang het reservewiel zo snel
mogelijk door een wiel met een
standaardband.
●Vermijd plotseling accelereren,
abrupte stuuracties, plotseling rem-
men en schakelhandelingen die
een plotselinge motorremwerking
veroorzaken.
pM_RAV4_OM_OM42D03E_(EE).book P age 638 Wednesday, March 20, 2019 2:08 PM

639
8

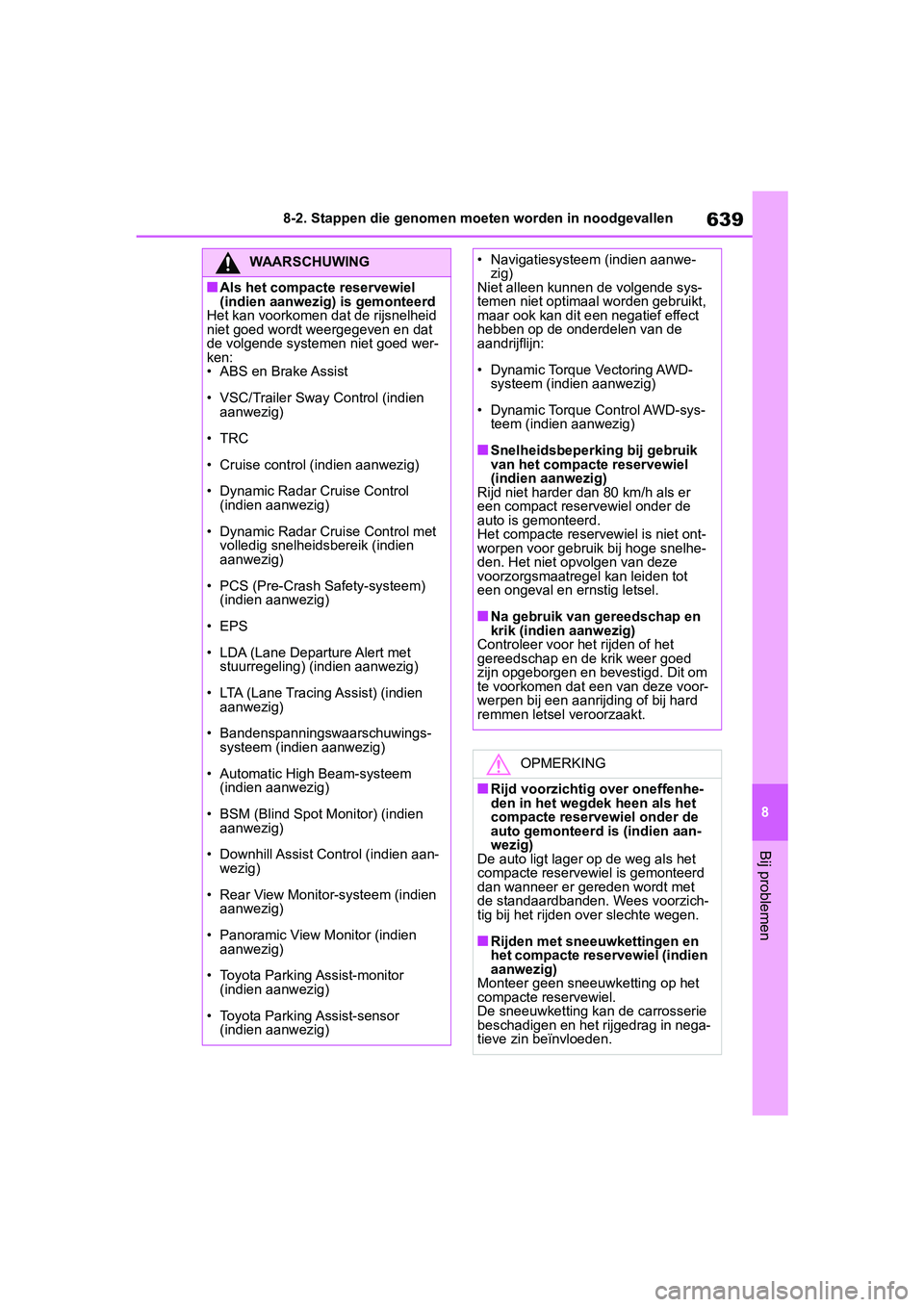

8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
WAARSCHUWING
■Als het compacte reservewiel
(indien aanwezig) is gemonteerd
Het kan voorkomen dat de rijsnelheid
niet goed wordt weergegeven en dat
de volgende systemen niet goed wer-
ken:
• ABS en Brake Assist
• VSC/Trailer Sway Control (indien aanwezig)
•TRC
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control (indien aanwezig)
• Dynamic Radar Cruise Control met volledig snelheidsbereik (indien
aanwezig)
• PCS (Pre-Crash Safety-systeem) (indien aanwezig)
• EPS
• LDA (Lane Departure Alert met stuurregeling) (indien aanwezig)
• LTA (Lane Tracing Assist) (indien aanwezig)
• Bandenspanningswaarschuwings- systeem (indien aanwezig)
• Automatic High Beam-systeem (indien aanwezig)
• BSM (Blind Spot Monitor) (indien aanwezig)
• Downhill Assist Control (indien aan- wezig)
• Rear View Monitor-systeem (indien aanwezig)
• Panoramic View Monitor (indien aanwezig)
• Toyota Parking Assist-monitor (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• Navigatiesysteem (indien aanwe-
zig)
Niet alleen kunnen de volgende sys-
temen niet optimaal worden gebruikt,
maar ook kan dit e en negatief effect
hebben op de onderdelen van de
aandrijflijn:
• Dynamic Torque Vectoring AWD- systeem (indien aanwezig)
• Dynamic Torque Control AWD-sys- teem (indien aanwezig)
■Snelheidsbeperking bij gebruik
van het compacte reservewiel
(indien aanwezig)
Rijd niet harder dan 80 km/h als er
een compact reservewiel onder de
auto is gemonteerd.
Het compacte reservewiel is niet ont-
worpen voor gebruik bij hoge snelhe-
den. Het niet opvolgen van deze
voorzorgsmaatregel kan leiden tot
een ongeval en ernstig letsel.
■Na gebruik van gereedschap en
krik (indien aanwezig)
Controleer voor he t rijden of het
gereedschap en de krik weer goed
zijn opgeborgen en bevestigd. Dit om
te voorkomen dat een van deze voor-
werpen bij een aanrijd ing of bij hard
remmen letsel veroorzaakt.
OPMERKING
■Rijd voorzichtig over oneffenhe-
den in het wegdek heen als het
compacte reservewiel onder de
auto gemonteerd is (indien aan-
wezig)
De auto ligt lager op de weg als het
compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met
de standaardbanden. Wees voorzich-
tig bij het rijden over slechte wegen.
■Rijden met sneeuwkettingen en
het compacte reservewiel (indien
aanwezig)
Monteer geen sneeuwketting op het
compacte reservewiel.
De sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in nega-
tieve zin beïnvloeden.
pM_RAV4_OM_OM42D03E_(EE).book P age 639 Wednesday, March 20, 2019 2:08 PM
