TOYOTA RAV4 2019 Instructieboekje (in Dutch)

6609-1. Specificaties
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-
Conserving” of ILSAC multigrade-
motorolie
15W-40:
API SL, SM of SN multigrade-motor-
olie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-16. Deze motorolie is de
beste keuze voor uw auto vanwege
een laag brandstofverbruik en goede
starteigenschappen bij koud weer.
U kunt de viscositeit SAE 0W-20
gebruiken als SAE 0W-16 niet
beschikbaar is. Deze dient echter bij
de volgende verversing vervangen te
worden door SAE 0W-16.
Bij het gebruik van motorolie met een
viscositeit van SAE 10W-30 of hoger,
kan het bij extreme kou voorkomen
dat de motor moeilijk start. Daarom
wordt dan motorolie met een viscosi-
teit van SAE 0W-16, 0W-20 of 5W-30
aanbevolen.
Te verwachten temperatuurbe-
reik tot de volgende verversingAanbevolen
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft
aan dat de olie ervoor zorgt dat de
motor goed start bij koud weer.
Olie met een lage waarde voor de
W zorgt dat de motor goed start bij
koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snel-
heden of met veel belading wordt
gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motor-
olie op of ten minste één van beide
bovenstaande symbolen op de ver-
pakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE SN geeft
de kwaliteit van de motorolie aan en is
vastgesteld door API (American Petro-
leum Institute).
Middelste deel: SAE 0W-16 geeft de
viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat voor
brandstofbesparende en groene eigen-
schappen.
A
B
A
pM_RAV4_OM_OM42D03E_(EE).book P age 660 Wednesday, March 20, 2019 2:08 PM

661
9
9-1. Specificaties
Voertuigspecificaties

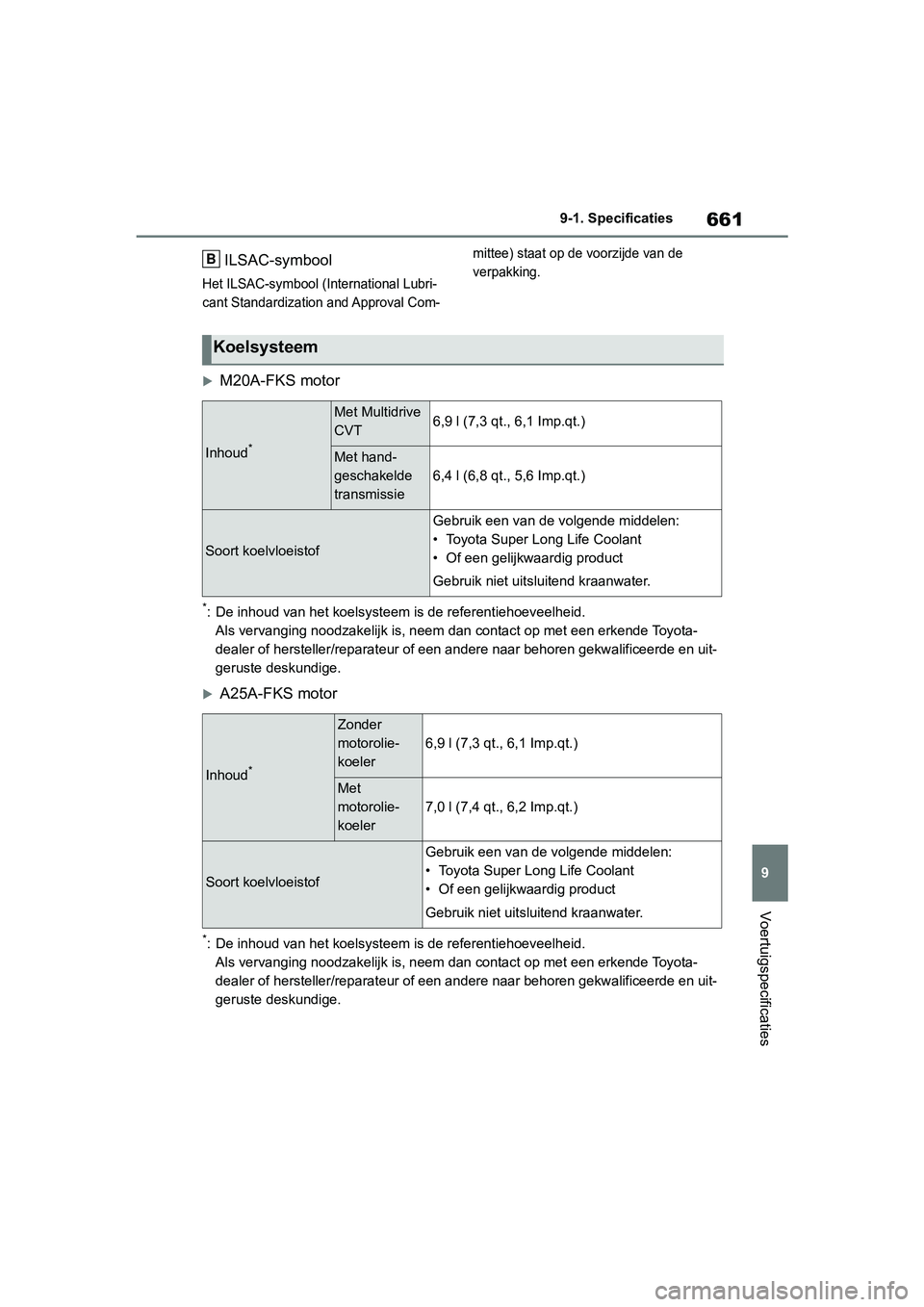

ILSAC-symbool
Het ILSAC-symbool (International Lubri-
cant Standardization and Approval Com-
mittee) staat op de
voorzijde van de
verpakking.
M20A-FKS motor
*: De inhoud van het koelsysteem is de referentiehoeveelheid. Als vervanging noodzakelijk is, n eem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en uit-
geruste deskundige.
A25A-FKS motor
*: De inhoud van het koelsysteem is de referentiehoeveelheid. Als vervanging noodzakelijk is, n eem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en uit-
geruste deskundige.
B
Koelsysteem
Inhoud*
Met Multidrive
CVT6,9 l (7,3 qt., 6,1 Imp.qt.)
Met hand-
geschakelde
transmissie
6,4 l (6,8 qt., 5,6 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Inhoud*
Zonder
motorolie-
koeler
6,9 l (7,3 qt., 6,1 Imp.qt.)
Met
motorolie-
koeler
7,0 l (7,4 qt., 6,2 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
pM_RAV4_OM_OM42D03E_(EE).book P age 661 Wednesday, March 20, 2019 2:08 PM

6629-1. Specificaties
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, n eem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en uit-
geruste deskundige.

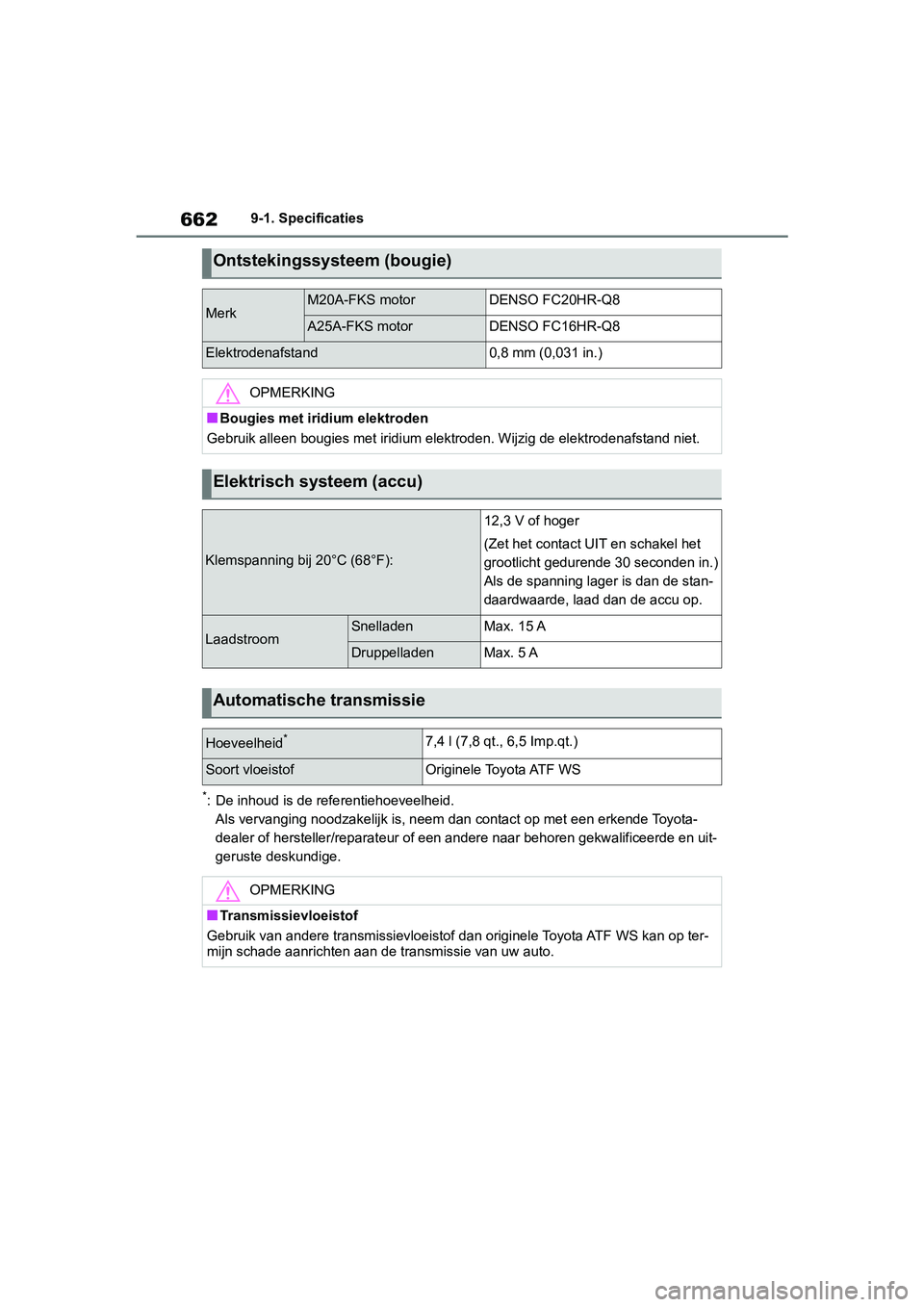

Ontstekingssysteem (bougie)
MerkM20A-FKS motorDENSO FC20HR-Q8
A25A-FKS motorDENSO FC16HR-Q8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridi um elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (accu)
Klemspanning bij 20°C (68°F):
12,3 V of hoger
(Zet het contact UIT en schakel het
grootlicht gedurende 30 seconden in.)
Als de spanning lager is dan de stan-
daardwaarde, laad dan de accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Automatische transmissie
Hoeveelheid*7,4 l (7,8 qt., 6,5 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Gebruik van andere transmissievloeistof dan originele Toyota AT F WS kan op ter-
mijn schade aanrichten aan de transmissie van uw auto.
pM_RAV4_OM_OM42D03E_(EE).book P age 662 Wednesday, March 20, 2019 2:08 PM

663
9
9-1. Specificaties
Voertuigspecificaties
*: De inhoud is de refe
rentiehoeveelheid.
Als vervanging noodzakelijk is, n eem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en uit-
geruste deskundige.

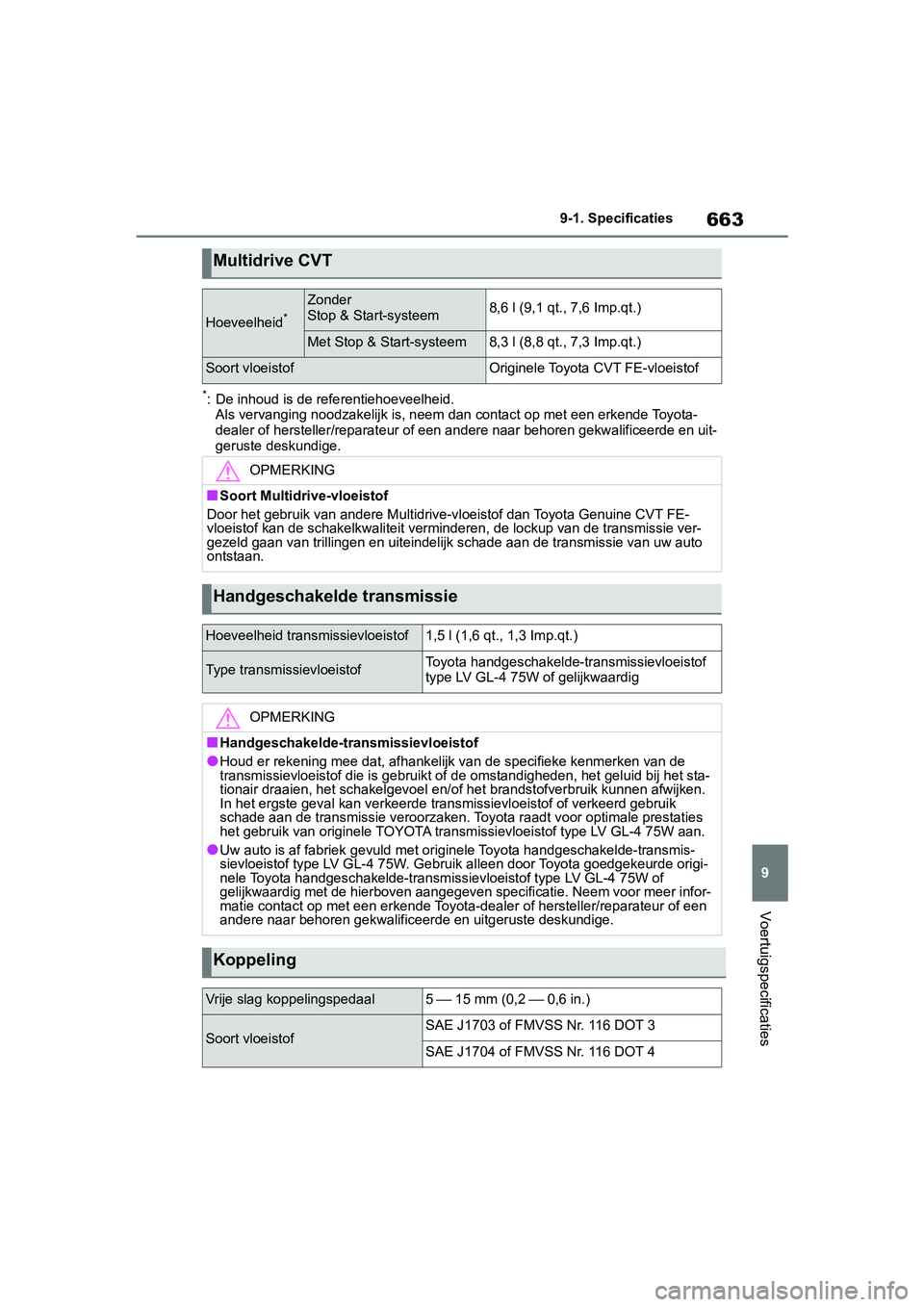

Multidrive CVT
Hoeveelheid*
Zonder
Stop & Start-systeem8,6 l (9,1 qt., 7,6 Imp.qt.)
Met Stop & Start-systeem8,3 l (8,8 qt., 7,3 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidri ve-vloeistof
Door het gebruik van andere Mult idrive-vloeistof dan Toyota Genuine CVT FE-
vloeistof kan de schakelkwaliteit verminderen, de lockup van de transmissie ver-
gezeld gaan van trillingen en ui teindelijk schade aan de transm issie van uw auto
ontstaan.
Handgeschakelde transmissie
Hoeveelheid transmissievloeistof1,5 l (1,6 qt. , 1,3 Imp.qt.)
Type transmissievloeistofToyota handgeschakelde-transmissievloeistof
type LV GL-4 75W of gelijkwaardig
OPMERKING
■Handgeschakelde-transmissievloeistof
●Houd er rekening mee dat, afhank elijk van de specifieke kenmerken van de
transmissievloeistof die is gebruikt of de omstandigheden, het geluid bij het sta-
tionair draaien, het schakelgevo el en/of het brandstofverbruik kunnen afwijken.
In het ergste geval kan verkeerde transmissievloeistof of verkeerd gebruik
schade aan de transmissie veroorza ken. Toyota raadt voor optimale prestaties
het gebruik van originele TOYOTA transmissievloeistof type LV GL-4 75W aan.
●Uw auto is af fabriek gevuld met originele Toyota handgeschakel de-transmis-
sievloeistof type LV GL-4 75W. G ebruik alleen door Toyota goedgekeurde origi-
nele Toyota handgeschakelde-transmissievloeistof type LV GL-4 7 5W of
gelijkwaardig met de hierboven aangegeven specificatie. Neem voor meer infor-
matie contact op met een erken de Toyota-dealer of hersteller/re parateur of een
andere naar behoren ge kwalificeerde en uitgeruste deskundige.
Koppeling
Vrije slag koppelingspedaal5 ⎯ 15 mm (0,2 ⎯ 0,6 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
pM_RAV4_OM_OM42D03E_(EE).book P age 663 Wednesday, March 20, 2019 2:08 PM

6649-1. Specificaties

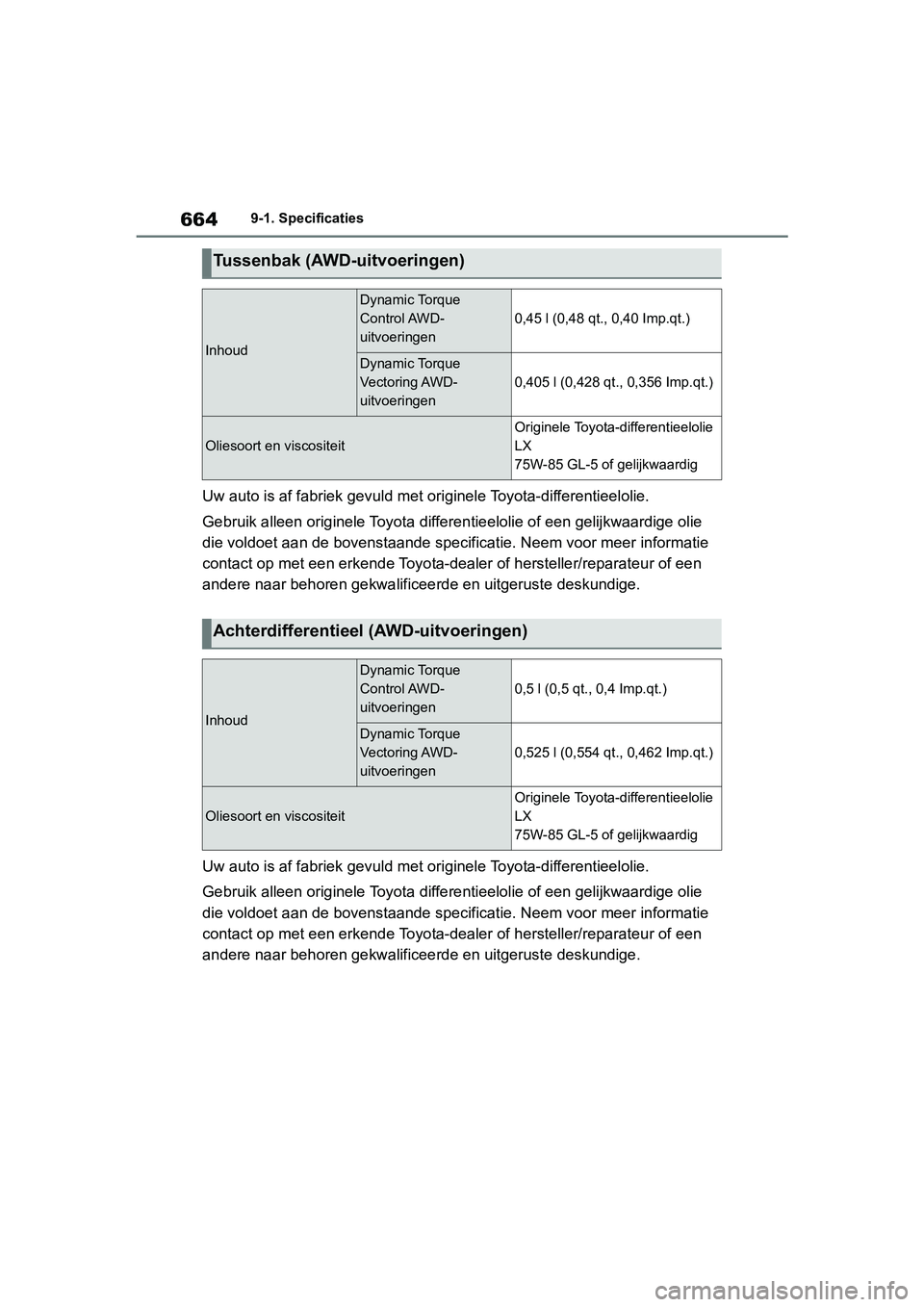

Uw auto is af fabriek gevuld met originele Toyota-differentieel olie.
Gebruik alleen originele Toyota differentieelolie of een gelijkwaardige olie
die voldoet aan de bo venstaande specificat ie. Neem voor meer in formatie
contact op met een erkende Toyot a-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeer de en uitgeruste deskundige.
Uw auto is af fabriek gevuld met originele Toyota-differentieel olie.
Gebruik alleen originele Toyota differentieelolie of een gelijkwaardige olie
die voldoet aan de bo venstaande specificat ie. Neem voor meer in formatie
contact op met een erkende Toyot a-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeer de en uitgeruste deskundige.
Tussenbak (AWD-uitvoeringen)
Inhoud
Dynamic Torque
Control AWD-
uitvoeringen
0,45 l (0,48 qt., 0,40 Imp.qt.)
Dynamic Torque
Vectoring AWD-
uitvoeringen
0,405 l (0,428 qt., 0,356 Imp.qt.)
Oliesoort en viscositeit
Originele Toyota-differentieelolie
LX
75W-85 GL-5 of gelijkwaardig
Achterdifferentieel (AWD-uitvoeringen)
Inhoud
Dynamic Torque
Control AWD-
uitvoeringen
0,5 l (0,5 qt., 0,4 Imp.qt.)
Dynamic Torque
Vectoring AWD-
uitvoeringen
0,525 l (0,554 qt., 0,462 Imp.qt.)
Oliesoort en viscositeit
Originele Toyota-differentieelolie
LX
75W-85 GL-5 of gelijkwaardig
pM_RAV4_OM_OM42D03E_(EE).book P age 664 Wednesday, March 20, 2019 2:08 PM

665
9
9-1. Specificaties
Voertuigspecificaties
*1: Minimumafstand van
pedaal tot vloer bij een pedaalkracht van 3 00 N (30,5 kg,
67,4 lbf) met draaiende motor.
*2: Auto's met een modelcode*4 die een “W” als laatste letter heeft
*3: Behalve auto's met een modelcode*4 die een “W” als laatste letter heeft
*4: De modelcode staat vermeld op het typeplaatje. ( →Blz. 657)
■Fullsize band
Type A
Remmen
Afstand van
pedaal tot
vloer
*1
Auto's met
linkse besturing127 mm (5,0 in.)*2
129 mm (5,1 in.)*3
Auto's met
rechtse
besturing
143 mm (5,6 in.)
Vrije slag pedaal1,0 ― 6,0 mm (0,04 ― 0,24 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat225/65R17 102H
Bandenspanning
(Aanbevolen
bandenspanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat17 × 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
pM_RAV4_OM_OM42D03E_(EE).book P age 665 Wednesday, March 20, 2019 2:08 PM

6669-1. Specificaties

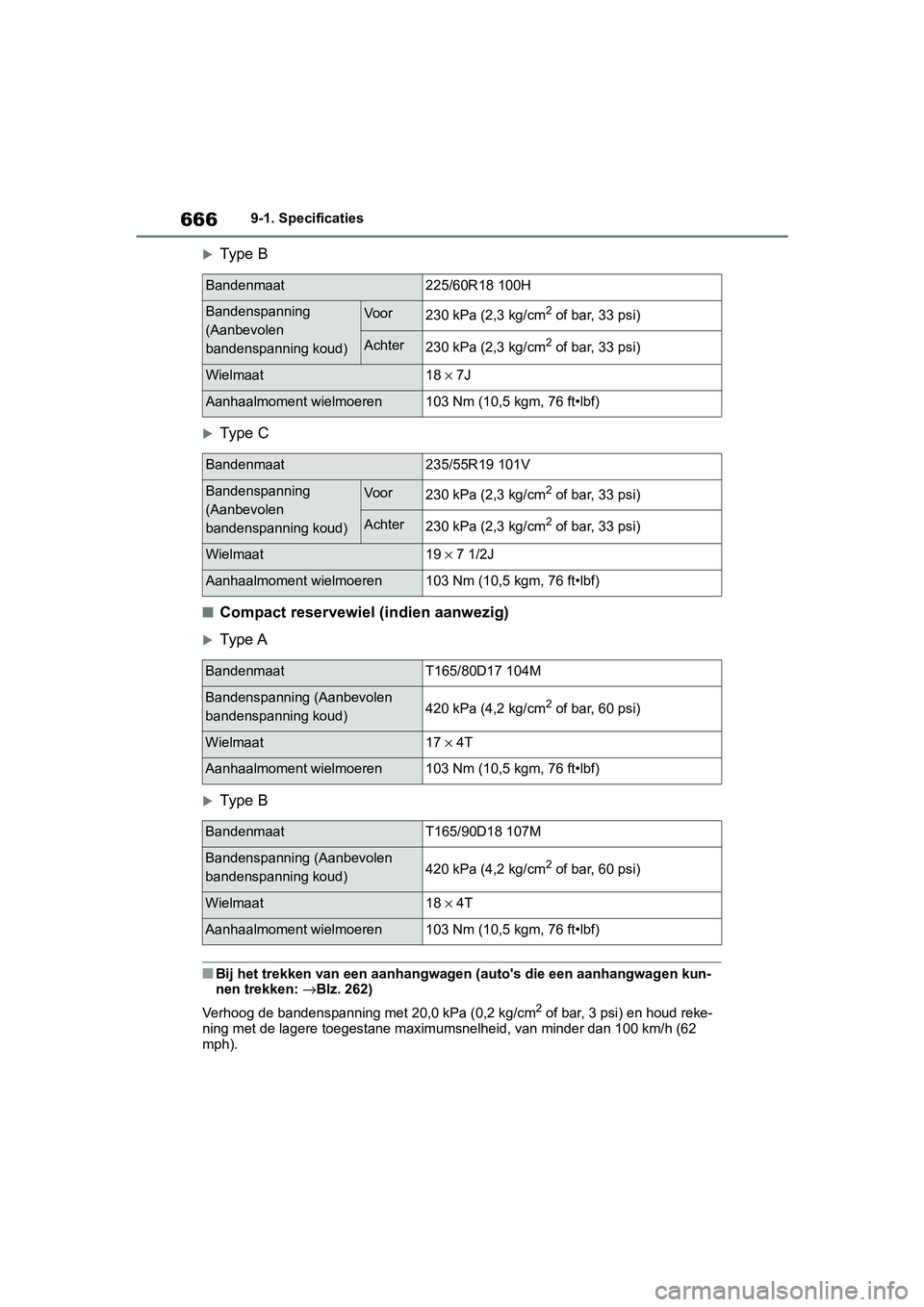

Type B
Type C
■Compact reservewiel (indien aanwezig)
Type A
Type B
■Bij het trekken van een aanhangwagen (auto's die een aanhangwagen kun-
nen trekken: →Blz. 262)
Verhoog de bandenspanning m et 20,0 kPa (0,2 kg/cm
2 of bar, 3 psi) en houd reke-
ning met de lagere toegestane m aximumsnelheid, van minder dan 1 00 km/h (62
mph).
Bandenmaat225/60R18 100H
Bandenspanning
(Aanbevolen
bandenspanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat18 × 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/55R19 101V
Bandenspanning
(Aanbevolen
bandenspanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat19 × 7 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT165/80D17 104M
Bandenspanning (Aanbevolen
bandenspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 × 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT165/90D18 107M
Bandenspanning (Aanbevolen
bandenspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat18 × 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
pM_RAV4_OM_OM42D03E_(EE).book P age 666 Wednesday, March 20, 2019 2:08 PM

667
9
9-1. Specificaties
Voertuigspecificaties
A: H16 halogeenlampen
B: Glassokkella
mpen (oranje)
C: Glassokkellam pen (helder)
D: Buislampjes
*: Indien aanwezig
Lampen
LampenWTy p e
Exterieur
Mistlampen voor*19A
Richtingaanwijzers voor21B
Richtingaanwijzers achter21B
Achteruitrijlichten16C
Instapverlichtin g spiegelvoet*5C
Interieur
Make-upverlichting8C
Interieurverlichting/leeslampjes voor5C
Interieurverlichting achter8D
Bagageruimteverlichting5C
pM_RAV4_OM_OM42D03E_(EE).book P age 667 Wednesday, March 20, 2019 2:08 PM

6689-1. Specificaties

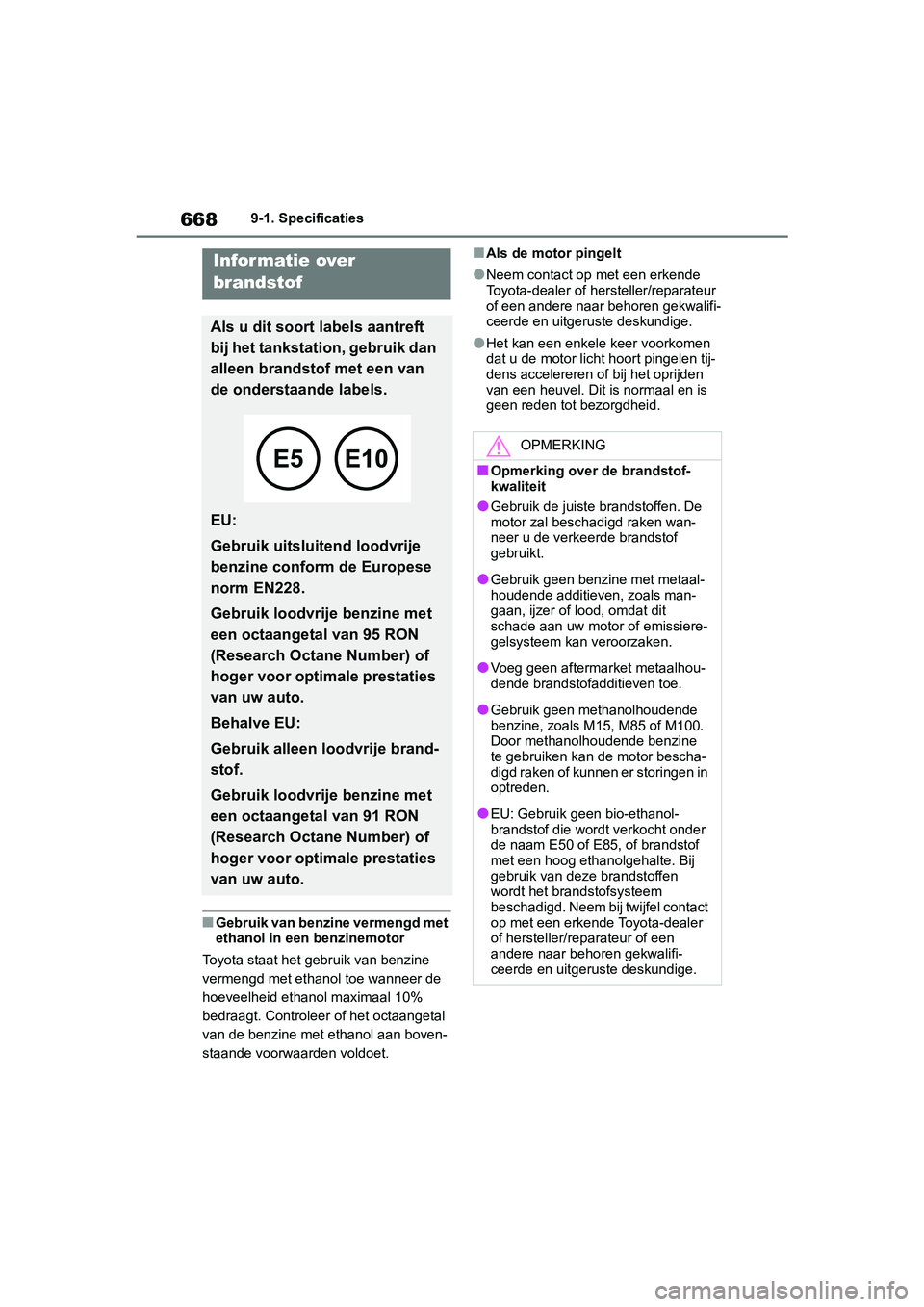

■Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine
vermengd met ethanol toe wanneer de
hoeveelheid ethanol maximaal 10%
bedraagt. Controleer of het octaangetal
van de benzine met ethanol aan boven-
staande voorwaarden voldoet.
■Als de motor pingelt
●Neem contact op me t een erkende
Toyota-dealer of her steller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Het kan een enkele keer voorkomen
dat u de motor licht hoort pingelen tij-
dens accelereren of bij het oprijden
van een heuvel. Dit is normaal en is
geen reden tot bezorgdheid.
Informatie over
brandstof
Als u dit soort labels aantreft
bij het tankstation, gebruik dan
alleen brandstof met een van
de onderstaande labels.
EU:
Gebruik uitsluitend loodvrije
benzine conform de Europese
norm EN228.
Gebruik loodvrije benzine met
een octaangetal van 95 RON
(Research Octane Number) of
hoger voor optimale prestaties
van uw auto.
Behalve EU:
Gebruik alleen loodvrije brand-
stof.
Gebruik loodvrije benzine met
een octaangetal van 91 RON
(Research Octane Number) of
hoger voor optimale prestaties
van uw auto.
OPMERKING
■Opmerking over de brandstof-
kwaliteit
●Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wan-
neer u de verkeerde brandstof
gebruikt.
●Gebruik geen benzine met metaal-
houdende additieven, zoals man-
gaan, ijzer of lood, omdat dit
schade aan uw motor of emissiere-
gelsysteem kan veroorzaken.
●Voeg geen aftermarket metaalhou-
dende brandstofadditieven toe.
●Gebruik geen methanolhoudende
benzine, zoals M15, M85 of M100.
Door methanolhoudende benzine
te gebruiken kan de motor bescha-
digd raken of kunnen er storingen in
optreden.
●EU: Gebruik geen bio-ethanol-
brandstof die wordt verkocht onder
de naam E50 of E85, of brandstof
met een hoog ethanolgehalte. Bij
gebruik van deze brandstoffen
wordt het brandstofsysteem
beschadigd. Neem bij twijfel contact
op met een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar beho ren gekwalifi-
ceerde en uitgeruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 668 Wednesday, March 20, 2019 2:08 PM

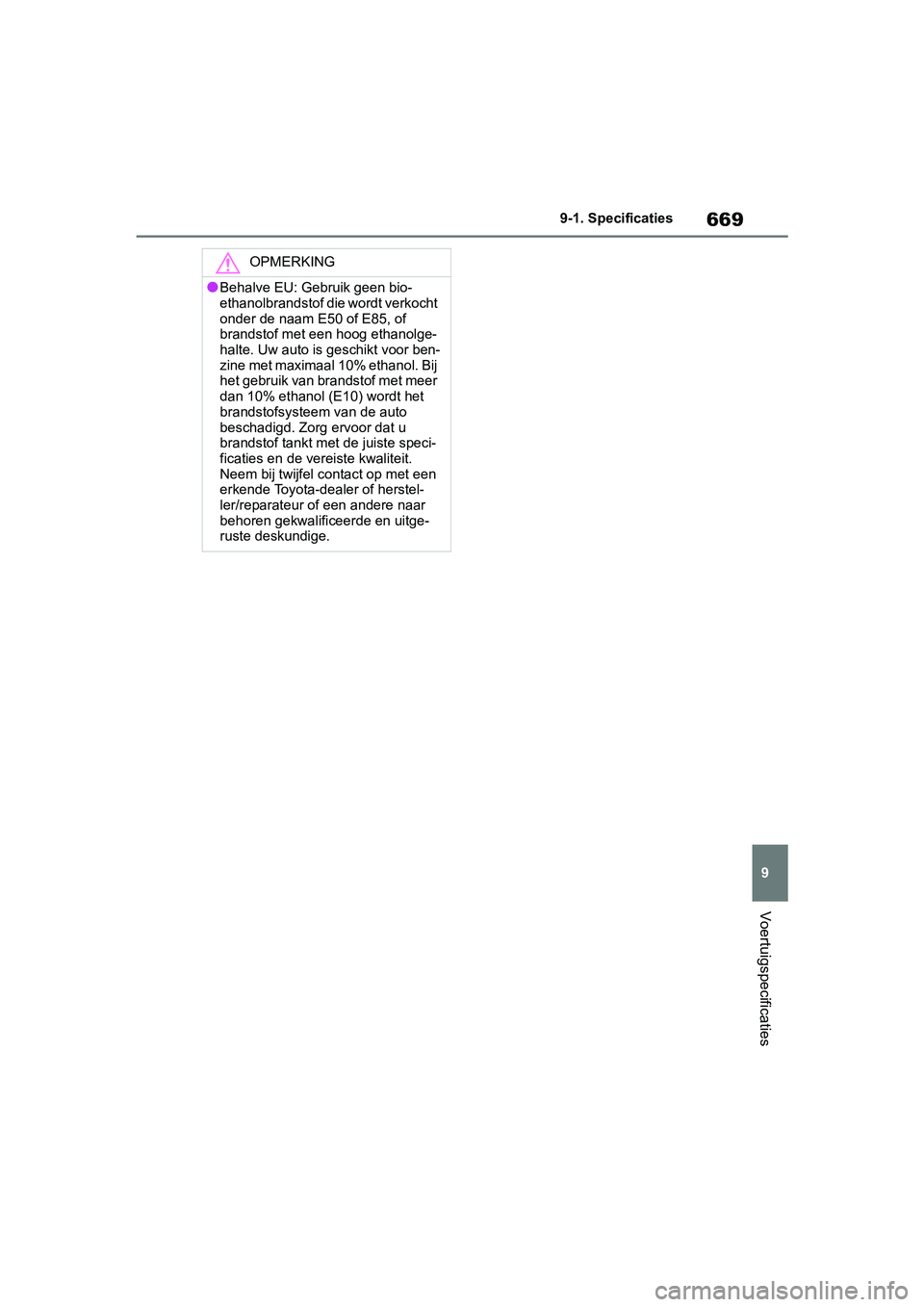

669
9
9-1. Specificaties
Voertuigspecificaties
OPMERKING
●Behalve EU: Gebruik geen bio-
ethanolbrandstof die wordt verkocht
onder de naam E
50 of E85, of
brandstof met een hoog ethanolge-
halte. Uw auto is geschikt voor ben-
zine met maximaal 10% ethanol. Bij
het gebruik van brandstof met meer
dan 10% ethanol (E10) wordt het
brandstofsysteem van de auto
beschadigd. Zorg ervoor dat u
brandstof tankt met de juiste speci-
ficaties en de vereiste kwaliteit.
Neem bij twijfel contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalific eerde en uitge-
ruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 669 Wednesday, March 20, 2019 2:08 PM
