TOYOTA RAV4 2020 Betriebsanleitungen (in German)

411
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

4124-5. Verwenden der Fahrunterstützungssysteme

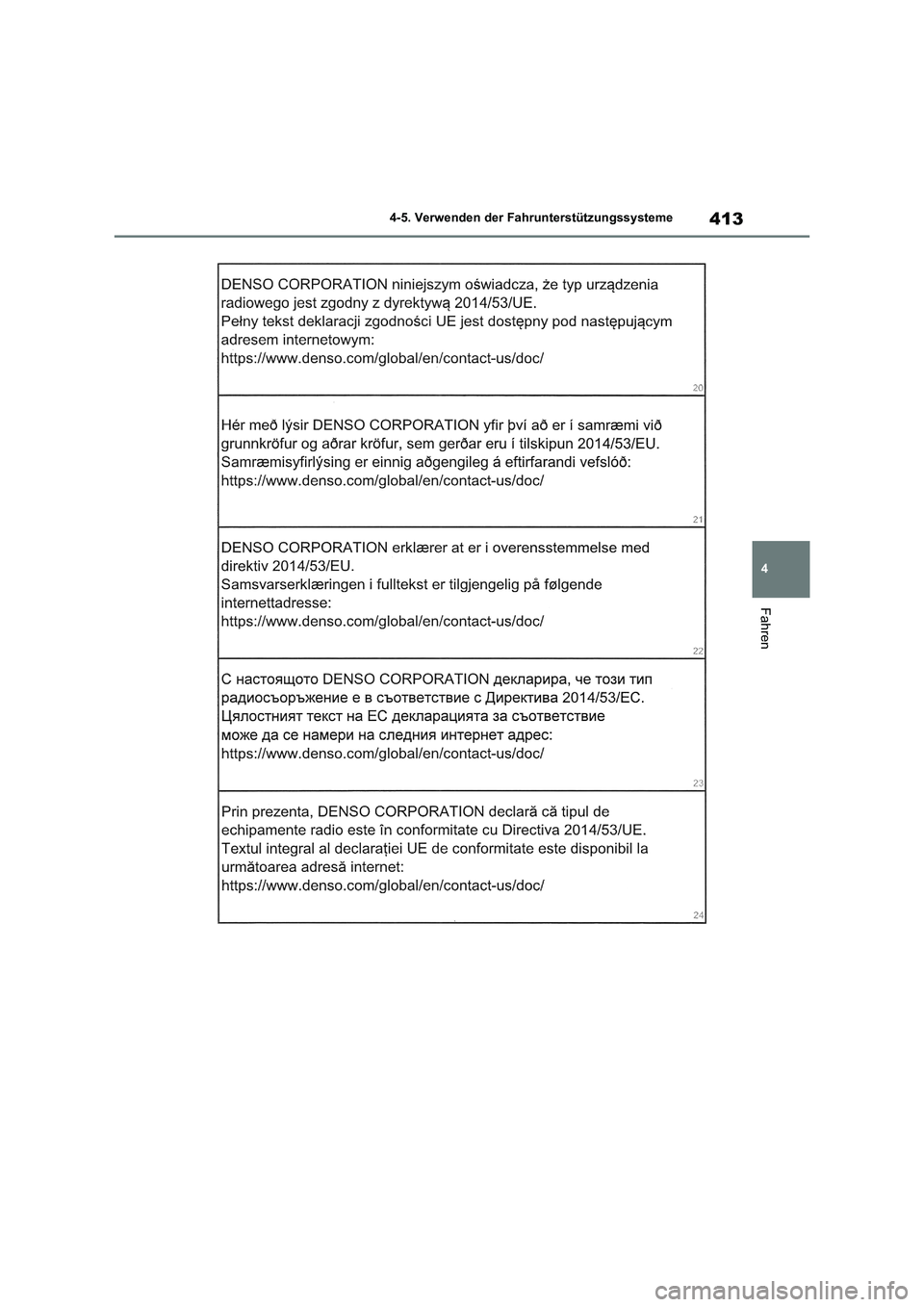

413
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

4144-5. Verwenden der Fahrunterstützungssysteme

415
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

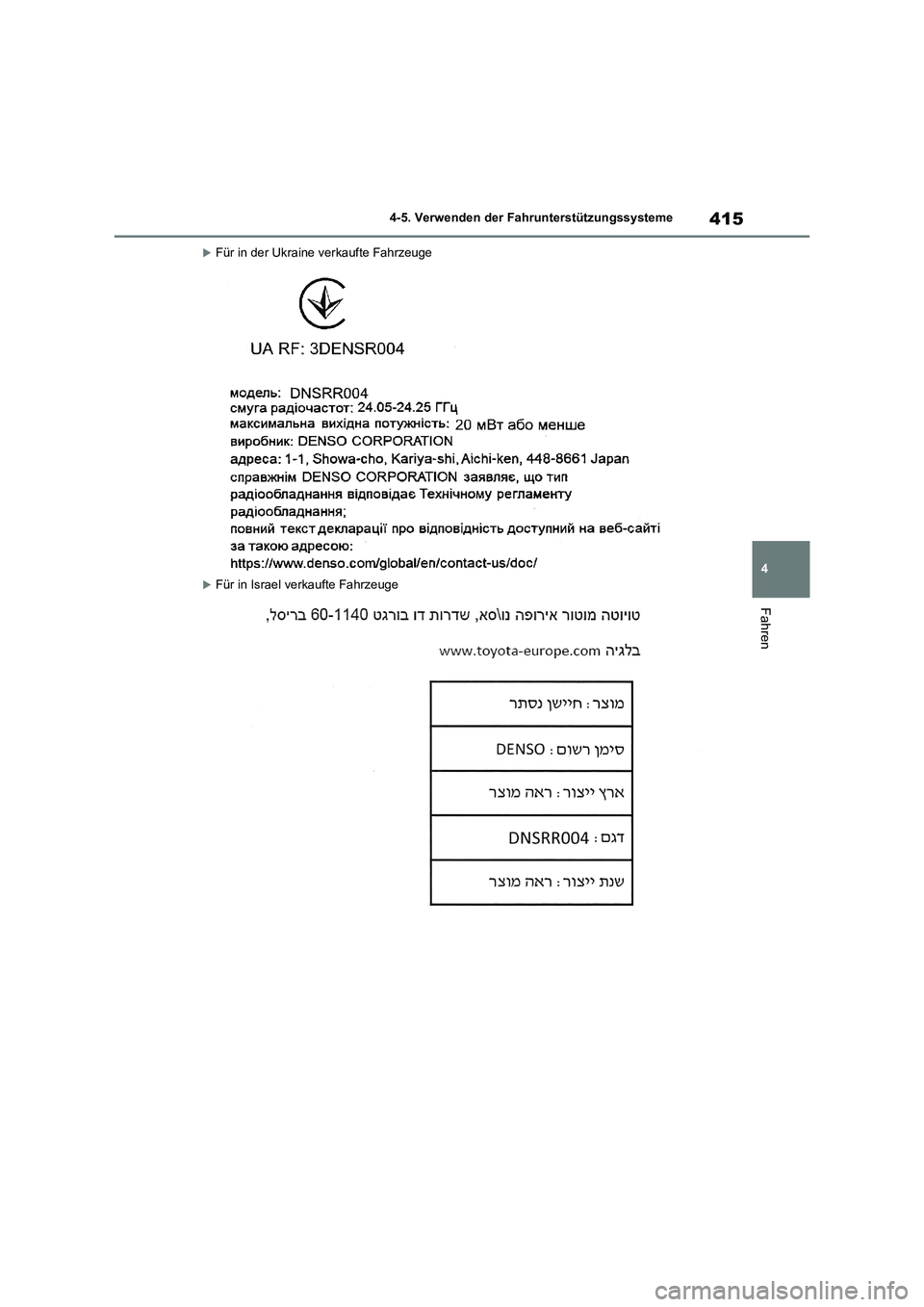

Für in der Ukraine verkaufte Fahrzeuge
Für in Israel verkaufte Fahrzeuge

4164-5. Verwenden der Fahrunterstützungssysteme

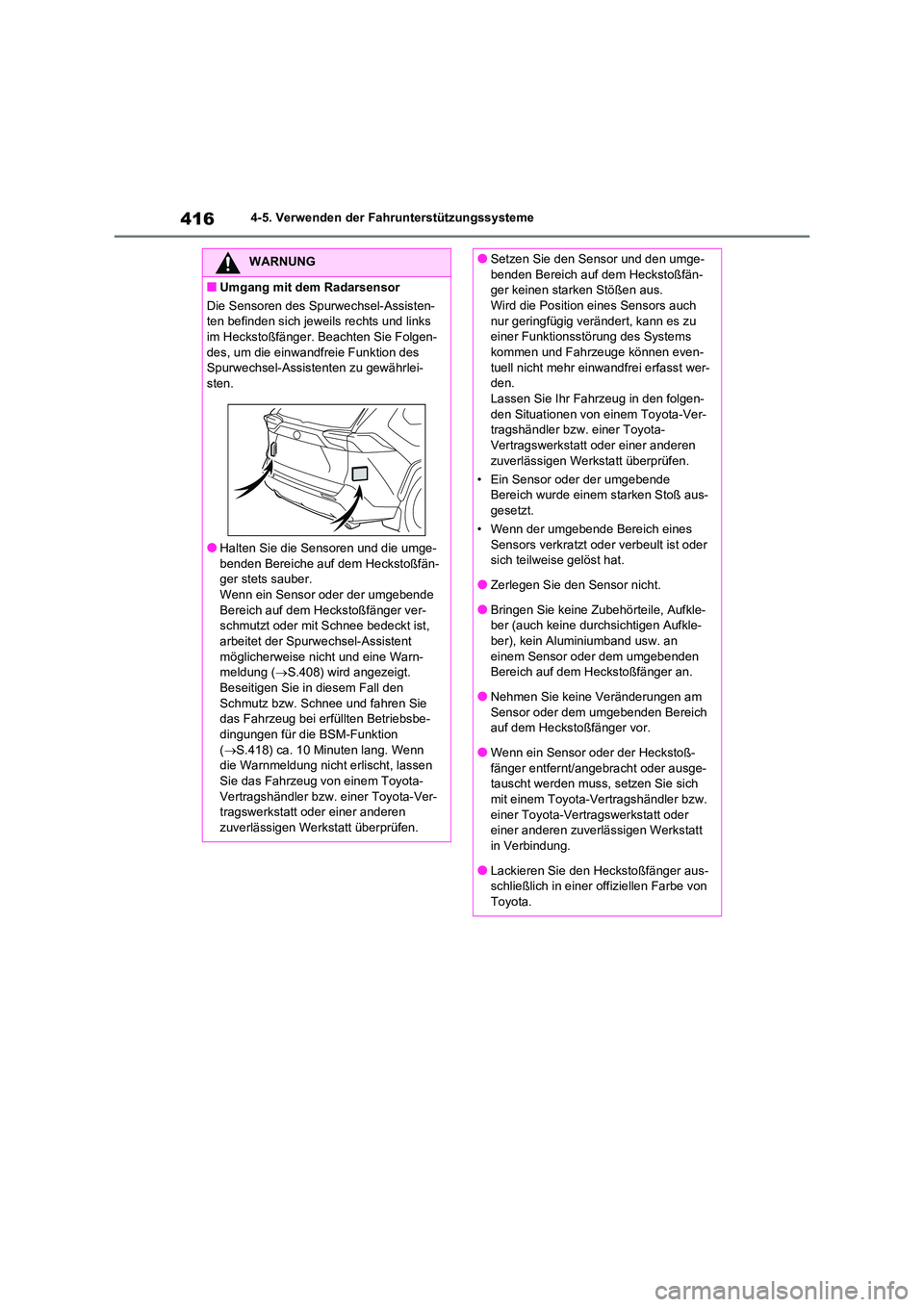

WARNUNG
■Umgang mit dem Radarsensor
Die Sensoren des Spurwechsel-Assisten-
ten befinden sich jeweils rechts und links
im Heckstoßfänger. Beachten Sie Folgen- des, um die einwandfreie Funktion des
Spurwechsel-Assistenten zu gewährlei-
sten.
●Halten Sie die Sensoren und die umge-
benden Bereiche auf dem Heckstoßfän- ger stets sauber.
Wenn ein Sensor oder der umgebende
Bereich auf dem Heckstoßfänger ver- schmutzt oder mit Schnee bedeckt ist,
arbeitet der Spurwechsel-Assistent
möglicherweise nicht und eine Warn- meldung ( S.408) wird angezeigt.
Beseitigen Sie in diesem Fall den
Schmutz bzw. Schnee und fahren Sie das Fahrzeug bei erfüllten Betriebsbe-
dingungen für die BSM-Funktion
( S.418) ca. 10 Minuten lang. Wenn
die Warnmeldung nicht erlischt, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
●Setzen Sie den Sensor und den umge-
benden Bereich auf dem Heckstoßfän-
ger keinen starken Stößen aus. Wird die Position eines Sensors auch
nur geringfügig verändert, kann es zu
einer Funktionsstörung des Systems kommen und Fahrzeuge können even-
tuell nicht mehr einwandfrei erfasst wer-
den. Lassen Sie Ihr Fahrzeug in den folgen-
den Situationen von einem Toyota-Ver-
tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
• Ein Sensor oder der umgebende
Bereich wurde einem starken Stoß aus-
gesetzt.
• Wenn der umgebende Bereich eines Sensors verkratzt oder verbeult ist oder
sich teilweise gelöst hat.
●Zerlegen Sie den Sensor nicht.
●Bringen Sie keine Zubehörteile, Aufkle-
ber (auch keine durchsichtigen Aufkle-
ber), kein Aluminiumband usw. an einem Sensor oder dem umgebenden
Bereich auf dem Heckstoßfänger an.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich
auf dem Heckstoßfänger vor.
●Wenn ein Sensor oder der Heckstoß- fänger entfernt/angebracht oder ausge-
tauscht werden muss, setzen Sie sich
mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
in Verbindung.
●Lackieren Sie den Heckstoßfänger aus-
schließlich in einer offiziellen Farbe von
Toyota.

417
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

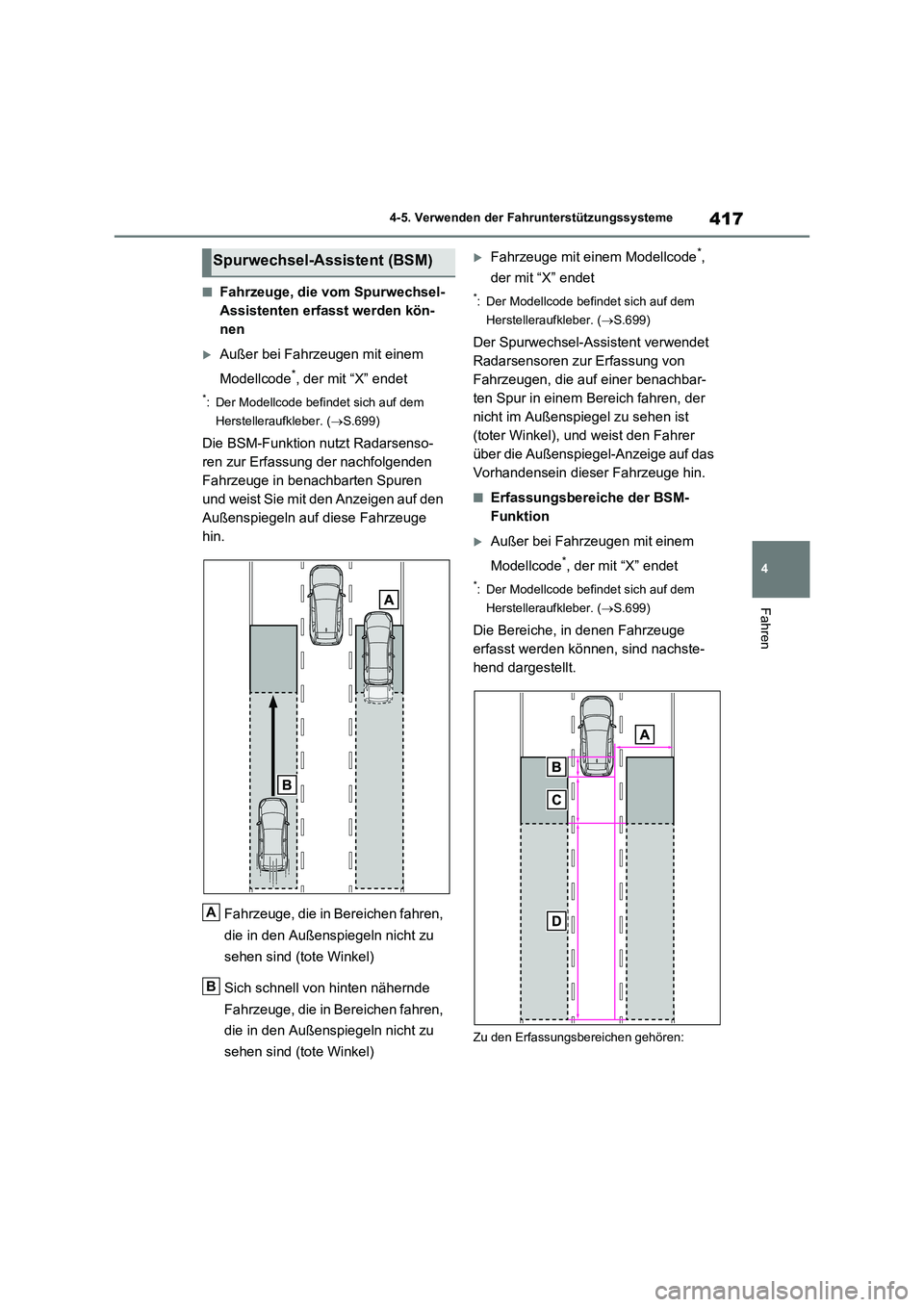

■Fahrzeuge, die vom Spurwechsel-
Assistenten erfasst werden kön-
nen
Außer bei Fahrzeugen mit einem
Modellcode*, der mit “X” endet
*: Der Modellcode befindet sich auf dem
Herstelleraufkleber. ( S.699)
Die BSM-Funktion nutzt Radarsenso-
ren zur Erfassung der nachfolgenden
Fahrzeuge in benachbarten Spuren
und weist Sie mit den Anzeigen auf den
Außenspiegeln auf diese Fahrzeuge
hin.
Fahrzeuge, die in Bereichen fahren,
die in den Außenspiegeln nicht zu
sehen sind (tote Winkel)
Sich schnell von hinten nähernde
Fahrzeuge, die in Bereichen fahren,
die in den Außenspiegeln nicht zu
sehen sind (tote Winkel)
Fahrzeuge mit einem Modellcode*,
der mit “X” endet
*: Der Modellcode befindet sich auf dem
Herstelleraufkleber. ( S.699)
Der Spurwechsel-Assistent verwendet
Radarsensoren zur Erfassung von
Fahrzeugen, die auf einer benachbar-
ten Spur in einem Bereich fahren, der
nicht im Außenspiegel zu sehen ist
(toter Winkel), und weist den Fahrer
über die Außenspiegel-Anzeige auf das
Vorhandensein dieser Fahrzeuge hin.
■Erfassungsbereiche der BSM-
Funktion
Außer bei Fahrzeugen mit einem
Modellcode*, der mit “X” endet
*: Der Modellcode befindet sich auf dem
Herstelleraufkleber. ( S.699)
Die Bereiche, in denen Fahrzeuge
erfasst werden können, sind nachste-
hend dargestellt.
Zu den Erfassungsbereichen gehören:
Spurwechsel-Assistent (BSM)
A
B

4184-5. Verwenden der Fahrunterstützungssysteme

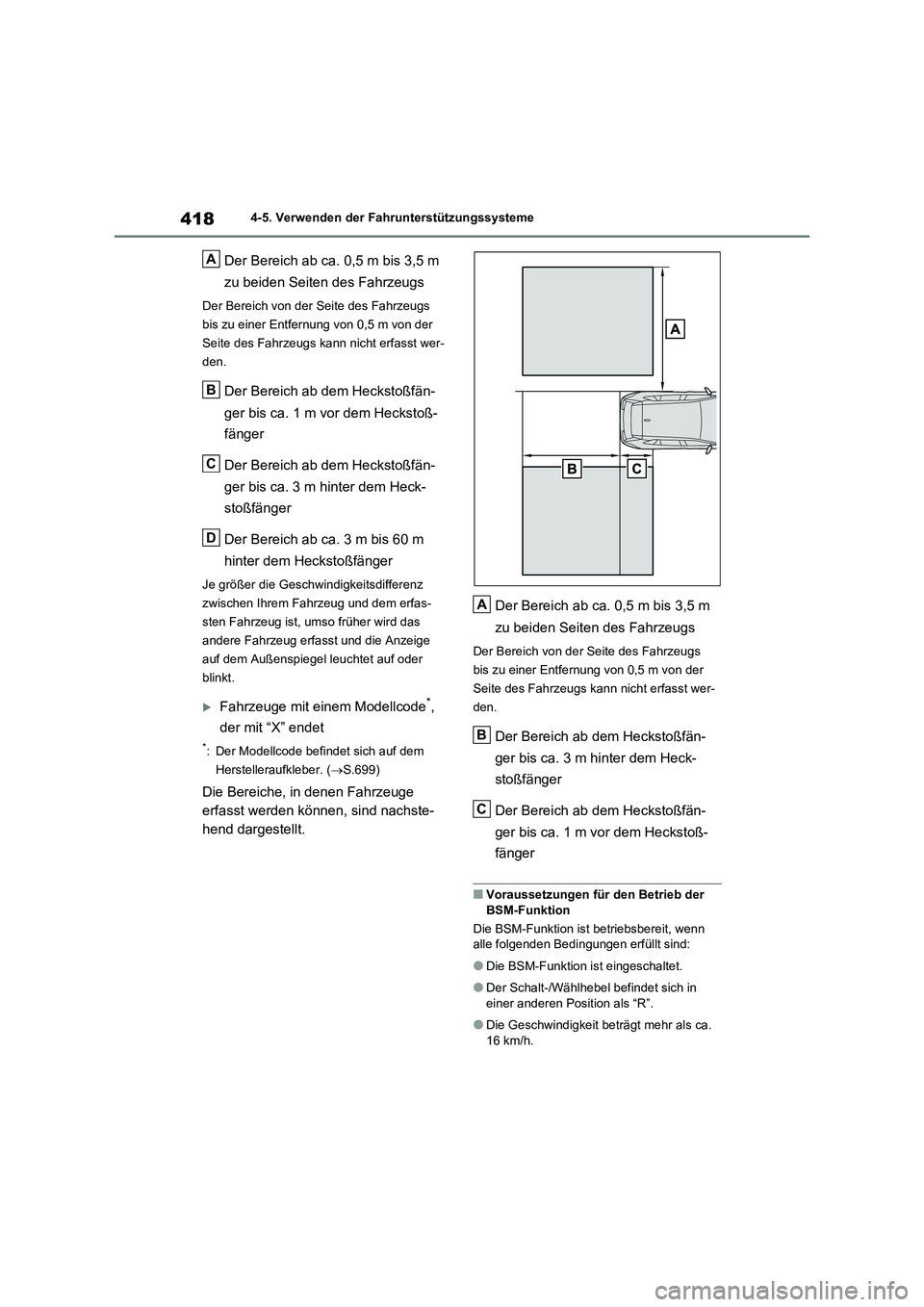

Der Bereich ab ca. 0,5 m bis 3,5 m
zu beiden Seiten des Fahrzeugs
Der Bereich von der Seite des Fahrzeugs
bis zu einer Entfernung von 0,5 m von der
Seite des Fahrzeugs kann nicht erfasst wer-
den.
Der Bereich ab dem Heckstoßfän-
ger bis ca. 1 m vor dem Heckstoß-
fänger
Der Bereich ab dem Heckstoßfän-
ger bis ca. 3 m hinter dem Heck-
stoßfänger
Der Bereich ab ca. 3 m bis 60 m
hinter dem Heckstoßfänger
Je größer die Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und dem erfas-
sten Fahrzeug ist, umso früher wird das
andere Fahrzeug erfasst und die Anzeige
auf dem Außenspiegel leuchtet auf oder
blinkt.
Fahrzeuge mit einem Modellcode*,
der mit “X” endet
*: Der Modellcode befindet sich auf dem
Herstelleraufkleber. ( S.699)
Die Bereiche, in denen Fahrzeuge
erfasst werden können, sind nachste-
hend dargestellt.
Der Bereich ab ca. 0,5 m bis 3,5 m
zu beiden Seiten des Fahrzeugs
Der Bereich von der Seite des Fahrzeugs
bis zu einer Entfernung von 0,5 m von der
Seite des Fahrzeugs kann nicht erfasst wer-
den.
Der Bereich ab dem Heckstoßfän-
ger bis ca. 3 m hinter dem Heck-
stoßfänger
Der Bereich ab dem Heckstoßfän-
ger bis ca. 1 m vor dem Heckstoß-
fänger
■Voraussetzungen für den Betrieb der
BSM-Funktion
Die BSM-Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind:
●Die BSM-Funktion ist eingeschaltet.
●Der Schalt-/Wählhebel befindet sich in
einer anderen Position als “R”.
●Die Geschwindigkeit beträgt mehr als ca.
16 km/h.
A
B
C
D
A
B
C

419
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

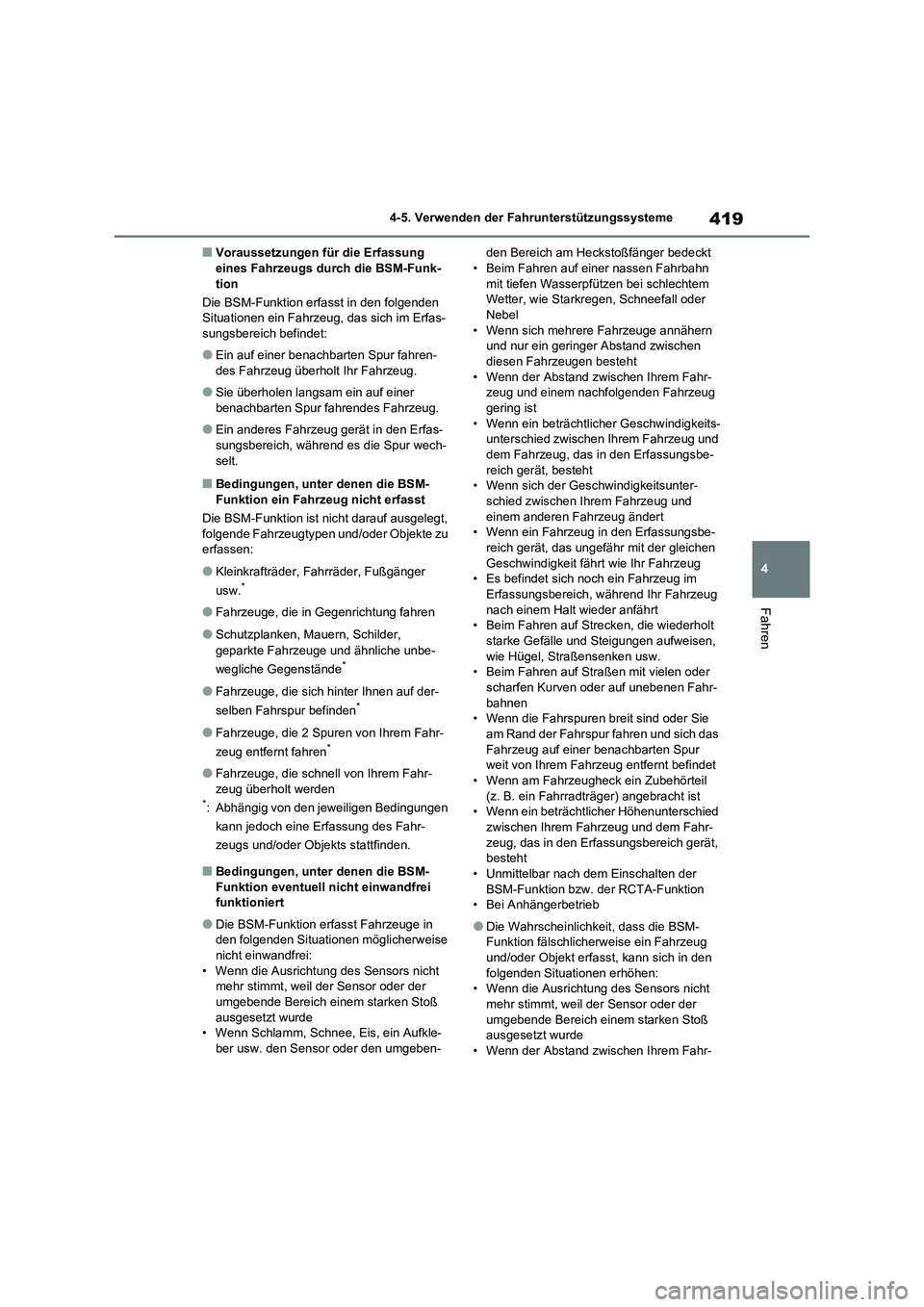

■Voraussetzungen für die Erfassung
eines Fahrzeugs durch die BSM-Funk-
tion
Die BSM-Funktion erfasst in den folgenden
Situationen ein Fahrzeug, das sich im Erfas-
sungsbereich befindet:
●Ein auf einer benachbarten Spur fahren-
des Fahrzeug überholt Ihr Fahrzeug.
●Sie überholen langsam ein auf einer
benachbarten Spur fahrendes Fahrzeug.
●Ein anderes Fahrzeug gerät in den Erfas-
sungsbereich, während es die Spur wech-
selt.
■Bedingungen, unter denen die BSM-
Funktion ein Fahrzeug nicht erfasst
Die BSM-Funktion ist nicht darauf ausgelegt,
folgende Fahrzeugtypen und/oder Objekte zu
erfassen:
●Kleinkrafträder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die in Gegenrichtung fahren
●Schutzplanken, Mauern, Schilder,
geparkte Fahrzeuge und ähnliche unbe-
wegliche Gegenstände
*
●Fahrzeuge, die sich hinter Ihnen auf der-
selben Fahrspur befinden*
●Fahrzeuge, die 2 Spuren von Ihrem Fahr-
zeug entfernt fahren*
●Fahrzeuge, die schnell von Ihrem Fahr-
zeug überholt werden
*: Abhängig von den jeweiligen Bedingungen
kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
■Bedingungen, unter denen die BSM-
Funktion eventuell nicht einwandfrei
funktioniert
●Die BSM-Funktion erfasst Fahrzeuge in
den folgenden Situationen möglicherweise
nicht einwandfrei:
• Wenn die Ausrichtung des Sensors nicht
mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß
ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkle-
ber usw. den Sensor oder den umgeben-den Bereich am Heckstoßfänger bedeckt
• Beim Fahren auf einer nassen Fahrbahn
mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schneefall oder
Nebel
• Wenn sich mehrere Fahrzeuge annähern
und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein beträchtlicher Geschwindigkeits-
unterschied zwischen Ihrem Fahrzeug und
dem Fahrzeug, das in den Erfassungsbe-
reich gerät, besteht
• Wenn sich der Geschwindigkeitsunter-
schied zwischen Ihrem Fahrzeug und
einem anderen Fahrzeug ändert
• Wenn ein Fahrzeug in den Erfassungsbe-
reich gerät, das ungefähr mit der gleichen
Geschwindigkeit fährt wie Ihr Fahrzeug
• Es befindet sich noch ein Fahrzeug im
Erfassungsbereich, während Ihr Fahrzeug
nach einem Halt wieder anfährt
• Beim Fahren auf Strecken, die wiederholt
starke Gefälle und Steigungen aufweisen,
wie Hügel, Straßensenken usw.
• Beim Fahren auf Straßen mit vielen oder
scharfen Kurven oder auf unebenen Fahr-
bahnen
• Wenn die Fahrspuren breit sind oder Sie
am Rand der Fahrspur fahren und sich das
Fahrzeug auf einer benachbarten Spur
weit von Ihrem Fahrzeug entfernt befindet
• Wenn am Fahrzeugheck ein Zubehörteil
(z. B. ein Fahrradträger) angebracht ist
• Wenn ein beträchtlicher Höhenunterschied
zwischen Ihrem Fahrzeug und dem Fahr-
zeug, das in den Erfassungsbereich gerät,
besteht
• Unmittelbar nach dem Einschalten der
BSM-Funktion bzw. der RCTA-Funktion
• Bei Anhängerbetrieb●Die Wahrscheinlichkeit, dass die BSM-
Funktion fälschlicherweise ein Fahrzeug
und/oder Objekt erfasst, kann sich in den
folgenden Situationen erhöhen:
• Wenn die Ausrichtung des Sensors nicht
mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß
ausgesetzt wurde
• Wenn der Abstand zwischen Ihrem Fahr-

4204-5. Verwenden der Fahrunterstützungssysteme
zeug und einer Schutzplanke, Wand usw.,
die in den Erfassungsbereich gerät, gering
ist
• Beim Fahren auf Strecken, die wiederholt
starke Gefälle und Steigungen aufweisen,
wie Hügel, Straßensenken usw.
• Wenn die Fahrspuren eng sind oder Sie
am Rand der Fahrspur fahren und ein
Fahrzeug, das nicht auf einer benachbar-
ten Spur fährt, in den Erfassungsbereich
gerät
• Beim Fahren auf Straßen mit vielen oder
scharfen Kurven oder auf unebenen Fahr-
bahnen
• Wenn die Reifen durchdrehen
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn am Fahrzeugheck ein Zubehörteil
(z. B. ein Fahrradträger) angebracht ist
• Wenn das Fahrzeug hinten Wasser oder
Schnee hochschleudert

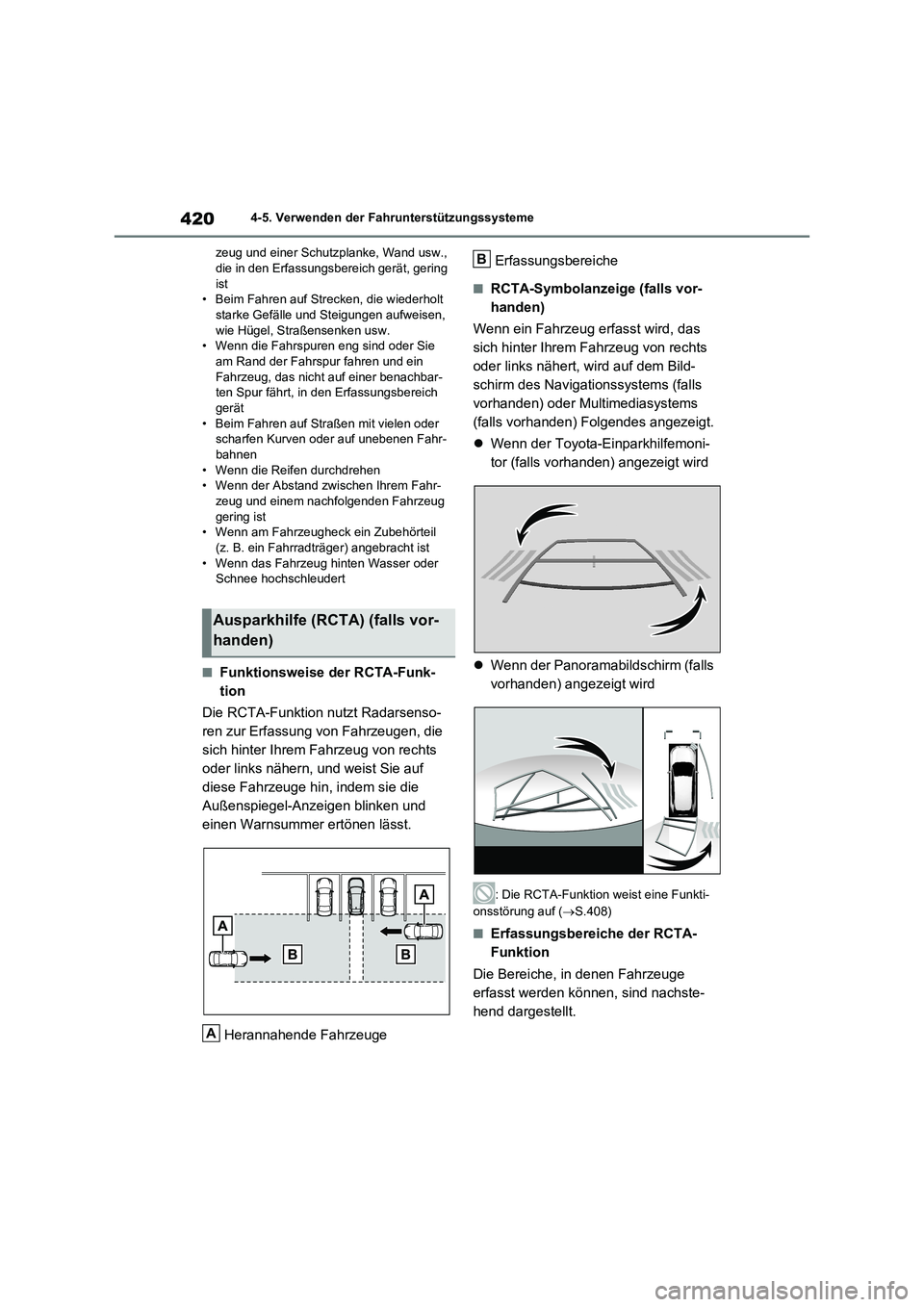

■Funktionsweise der RCTA-Funk-
tion
Die RCTA-Funktion nutzt Radarsenso-
ren zur Erfassung von Fahrzeugen, die
sich hinter Ihrem Fahrzeug von rechts
oder links nähern, und weist Sie auf
diese Fahrzeuge hin, indem sie die
Außenspiegel-Anzeigen blinken und
einen Warnsummer ertönen lässt.
Herannahende FahrzeugeErfassungsbereiche
■RCTA-Symbolanzeige (falls vor-
handen)
Wenn ein Fahrzeug erfasst wird, das
sich hinter Ihrem Fahrzeug von rechts
oder links nähert, wird auf dem Bild-
schirm des Navigationssystems (falls
vorhanden) oder Multimediasystems
(falls vorhanden) Folgendes angezeigt.
Wenn der Toyota-Einparkhilfemoni-
tor (falls vorhanden) angezeigt wird
Wenn der Panoramabildschirm (falls
vorhanden) angezeigt wird
: Die RCTA-Funktion weist eine Funkti-
onsstörung auf (S.408)
■Erfassungsbereiche der RCTA-
Funktion
Die Bereiche, in denen Fahrzeuge
erfasst werden können, sind nachste-
hend dargestellt.
Ausparkhilfe (RCTA) (falls vor-
handen)
A
B
