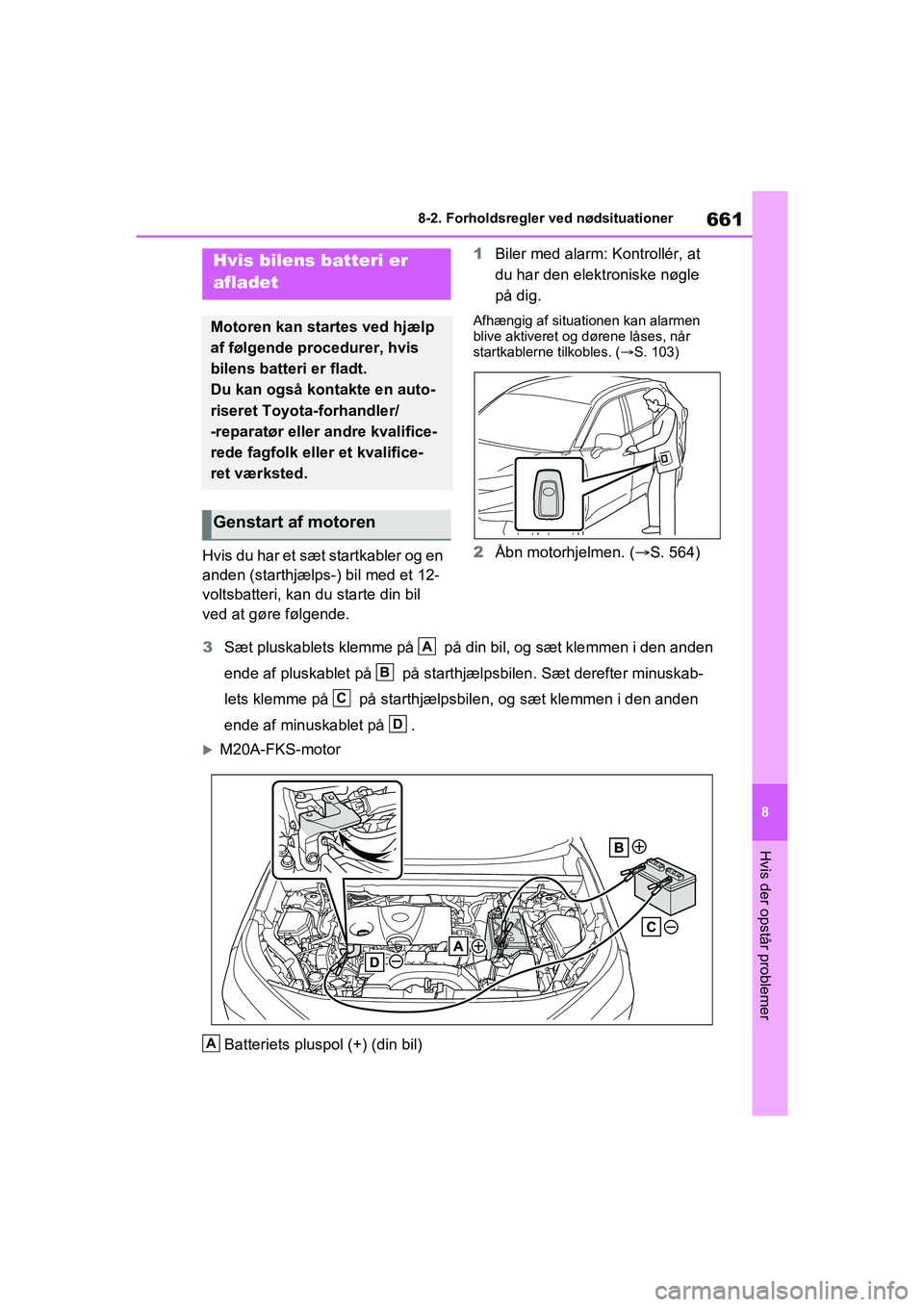

8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
Hvis du har et sæt startkabler og en
anden (starthjælps-) bil med et 12-
voltsbatteri, kan du starte din bil
ved at gøre følgende.
1
Biler med alarm: Kontrollér, at
du har den elektroniske nøgle
på dig.
Afhængig af situationen kan alarmen
blive aktiveret og dørene låses, når
startkablerne tilkobles. ( S. 103)
2Åbn motorhjelmen. ( S. 564)
3 Sæt pluskablets klemme på på din bil, og sæt klemmen i den anden
ende af pluskablet på på starthjælpsbilen. Sæt derefter minuskab-
lets klemme på på starthjælpsbilen, og sæt klemmen i den anden
ende af minuskablet på .
M20A-FKS-motor
Batteriets pluspol (+) (din bil)
Hvis bilens batteri er
afladet
Motoren kan startes ved hjælp
af følgende procedurer, hvis
bilens batteri er fladt.
Du kan også kontakte en auto-
riseret Toyota-forhandler/
-reparatør eller andre kvalifice-
rede fagfolk eller et kvalifice-
ret værksted.
Genstart af motoren
A
B
C
D
A
OM42D20DK.book Page 661 Friday, November 27, 2020 1:56 PM

6628-2. Forholdsregler ved nødsituationer
Batteriets pluspol (+) (starthjælpsbil)
Batteriets minuspol (-) (starthjælpsbil)
Massiv, ubevægelig, ulakeret metalpunkt væk fra batteriet og eventuelle
bevægelige dele som vist på illustrationen
A25A-FKS-motorBatteriets pluspol (+) (din bil)
Batteriets pluspol (+) (starthjælpsbil)
Batteriets minuspol (-) (starthjælpsbil)
Massiv, ubevægelig, ulakeret metalpunkt væk fra batteriet og eventuelle
bevægelige dele som vist på illustrationen
4 Start motoren i st arthjælpsbilen.
Giv en smule gas, og hold
denne hastighed i ca. 5 minutter
for at genoplade batteriet i din
bil.
5 Åbn og luk én af dørene på
bilen, mens tændingskontakten
står på OFF.
6 Fasthold omdrejningstallet på
starthjælpsbilen, og start moto-
ren på din egen bil ved at dreje
tændingskontakten til ON. 7
Når motoren er startet, fjernes
startkablerne i nøjagtigt den
omvendte rækkefølge.
Når motoren er startet, skal bilen
efterses hos en autoriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk.
B
C
D
A
B
C
D
OM42D20DK.book Page 662 Friday, November 27, 2020 1:56 PM

663
8
8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
nStart af motoren, hvis batteriet er
afladet
Motoren kan ikke startes ved at trække
eller skubbe bilen i gang.
nSådan forhindrer du afladning af
batteriet
lSluk for forlygtern e og audiosystemet,
når motoren ikke er i gang. (Biler med
Stop & Start-system: undtagen når
motoren standses af Stop & Start-
systemet).
lSluk for alle unødvendige elektriske
komponenter, hvis bilen kører med lav
hastighed gennem længere tid, fx i
tæt trafik.
nNår batteriet er fjernet eller afladet
lDe data, der er gemt i computeren,
slettes. Når batteriet er afladet, skal
bilen efterses hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
lNogle systemer skal eventuelt initiali-
seres. ( S. 700)
nVed afmontering af batteripolerne
Når batteripolerne afmonteres, slettes
oplysningerne i bilens computer. Kon-
takt en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk, før batteripolerne afmonteres.
nOpladning af batteriet
Batteriet aflades gradvist, selv når bilen
ikke er i brug, på grund af naturlig aflad-
ning samt strømforbrug fra visse elektri-
ske apparater. Hvis bilen efterlades i
lang tid, kan batteriet blive afladet, og
motoren kan ikke starte. (Batteriet opla-
des automatisk under kørsel.)
nOpladning eller udskiftning af bat-
teriet (biler uden smart-nøgle)
Motoren kan muligvis ikke startes i før-
ste forsøg efter opladning af batteriet,
men den starter normalt i andet forsøg.
Dette er ikke en fejl.
nOpladning eller udskiftning af bat-
teriet (biler med smart-nøgle)
lI nogle tilfælde kan dørene ikke åbnes
med smart-nøglen, hvis batteriet er
fladt. Brug i så fald den trådløse fjern-
betjening eller den mekaniske nøgle til
at oplåse og låse dørene.
lMotoren kan muligvis ikke startes i
første forsøg efter opladning af batte-
riet, men den starter normalt i andet
forsøg. Dette er ikke en fejl.
lTændingskontaktens tilstand huskes
af bilen. Når batteriet tilsluttes igen,
vender systemet tilbage til den til-
stand, det var i, inden batteriet blev
fladt. Sæt tændingskontakten på OFF,
inden du frakobler batteriet.
Hvis du er usikker på, hvilken tilstand
tændingskontakten var i, inden batte-
riet blev fladt, skal du være særligt for-
sigtig, når du tilslutter batteriet igen.
nNår batteriet er fj ernet eller afladet
(kun biler med Stop & Start-system)
Stop & Start-systemet stopper muligvis
ikke motoren automatisk i op til en time.
nNår der skiftes batteri
lBiler med Stop & Start-system:
Brug et originalt batteri, der er specifikt
beregnet til Stop & Start-systemet, eller
et batteri med specifikationer, der svarer
til et originalt batteri. Hvis der anvendes
et batteri, som ikke er beregnet til brug
med Stop & Start-systemet, kan syste-
mets funktioner være begrænset for at
beskytte batteriet. Desuden kan batteri-
ets ydelse være reduceret, og motoren
kan muligvis ikke genstarte. Kontakt en
autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk for at
få flere oplysninger.
lBrug et batteri, som er i overensstem-
melse med gældende EU-forordnin-
ger.
lType A:
OM42D20DK.book Page 663 Friday, November 27, 2020 1:56 PM

6648-2. Forholdsregler ved nødsituationer
Brug et batteri med samme mål som det
forrige batteri (LN2 ), 20-timers mærke-
kapacitet (20 HR) svarende til (60 Ah)
eller højere og en ydelsesklassificering
(CCA) svarende til (360 A) eller højere.
Type B:
Brug et batteri med samme mål som det
forrige batteri (LN2 ), 20-timers mærke-
kapacitet (20 HR) svarende til (60 Ah)
eller højere og en ydelsesklassificering
(CCA) svarende til (560 A) eller højere.
Type C:
Brug et batteri med samme mål som det
forrige batteri (LN3 ), 20-timers mærke-
kapacitet (20 HR) svarende til (65 Ah)
eller højere og en ydelsesklassificering
(CCA) svarende til (603 A) eller højere.
• Hvis størrelsen af viger, kan batteriet
ikke fastgøres korrekt.
• Hvis mærkekapaciteten på 20 timer er
lav, selv hvis den tid, bilen ikke benyt-
tes, er kort, kan batteriet aflades, og
motoren kan muligv is ikke starte.
ADVARSEL
nVed afmontering af batteripo-
lerne
Afbryd altid minuspolen (-) først. Hvis
pluspolen (+) kommer i kontakt med
metal i omgivelserne, mens pluspolen
(+) er afmonteret, kan der opstå gni-
ster, som kan medføre brand, elek-
trisk stød eller alvorlige personskader.
nSådan undgås det, at batteriet
bryder i brand eller eksploderer
Overhold følgende sikkerhedsforan-
staltninger for at forebygge antæn-
delse af brændbar gas, der evt. siver
ud af batteriet:
lSørg for, at hvert startkabel er sat
på den rigtige pol, og at det ikke
utilsigtet kommer til at berøre andet
end den pol, som det skal sættes
på.
lUndgå, at den anden ende af start-
kablet sluttet til "+" polen rører ved
andre dele eller metaloverflader i
området, fx beslag eller ulakerede
metaldele.
lSørg for, at startkablernes + og -
klemmer ikke ko mmer i kontakt
med hinanden.
lRygning, åben ild samt anvendelse
af tændstikker og lightere i nærhe-
den af batteriet er forbudt.
nSikkerhedsforanstaltninger ved-
rørende batteri
Batteriet indeholder giftig og korrode-
rende syre samt bly og blyforbindel-
ser. Overhold følgende sikkerhedsfor-
anstaltninger ved håndtering af batte-
riet:
lVed håndtering af batteriet skal du
altid bære beskyttelsesbriller og
passe på, at syren i batteriet ikke
kommer i kontakt med hud, tøj eller
bilens karosseri.
lLæn dig ikke ind over batteriet.
lHvis syren i batteriet kommer i kon-
takt med hud eller øjne, skal du
omgående skylle det berørte
område med vand og søge læge.
Læg en våd svamp eller klud på det
berørte område, indtil du kan mod-
tage lægehjælp.
lVask altid hænder efter berøring af
batteribeslag, poler og andre batte-
ridele.
lHold børn væk fra batteriet.
nNår der skiftes batteri
Kontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifi-
cerede fagfolk for at få oplysninger
om udskiftning af batteriet.
OM42D20DK.book Page 664 Friday, November 27, 2020 1:56 PM

665
8
8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
1
Stands bilen et sikkert sted, sluk
for airconditionsystemet, og
stands derefter motoren.
2 Hvis der er damp:
Løft forsigtigt mo torhjelmen, når
dampen er stilnet af.
Hvis der ikke er damp:
Løft forsigtigt motorhjelmen.
ADVARSEL
nForebyggelse af skader på bilen
(biler med manuel transmission)
Start ikke bilen ved at skubbe eller
trække den, da trevejs-katalysatoren
kan blive overophedet og udgøre en
brandfare.
BEMÆRK
nVed håndtering af startkabler
Pas på, at startkablerne ikke vikler sig
ind i køleventilatoren eller motorens
drivrem ved monteringen.
Hvis bilen er
overophedet
Følgende kan betyde, at bilen
er overophedet.
 Viseren i temperaturmåleren
for kølervæske ( S. 114, 118)
bevæger sig op i det røde
område, eller bilen mister
motorkraft. (Bilens hastighed
øges for eksempel ikke).
 "Engine Coolant Temp High
Stop in a Safe Place See
Owner’s Manual" vises på
multi-informationsdisplayet.
 Der kommer damp op af køler-
hjelmen.
Afhjælpning
OM42D20DK.book Page 665 Friday, November 27, 2020 1:56 PM

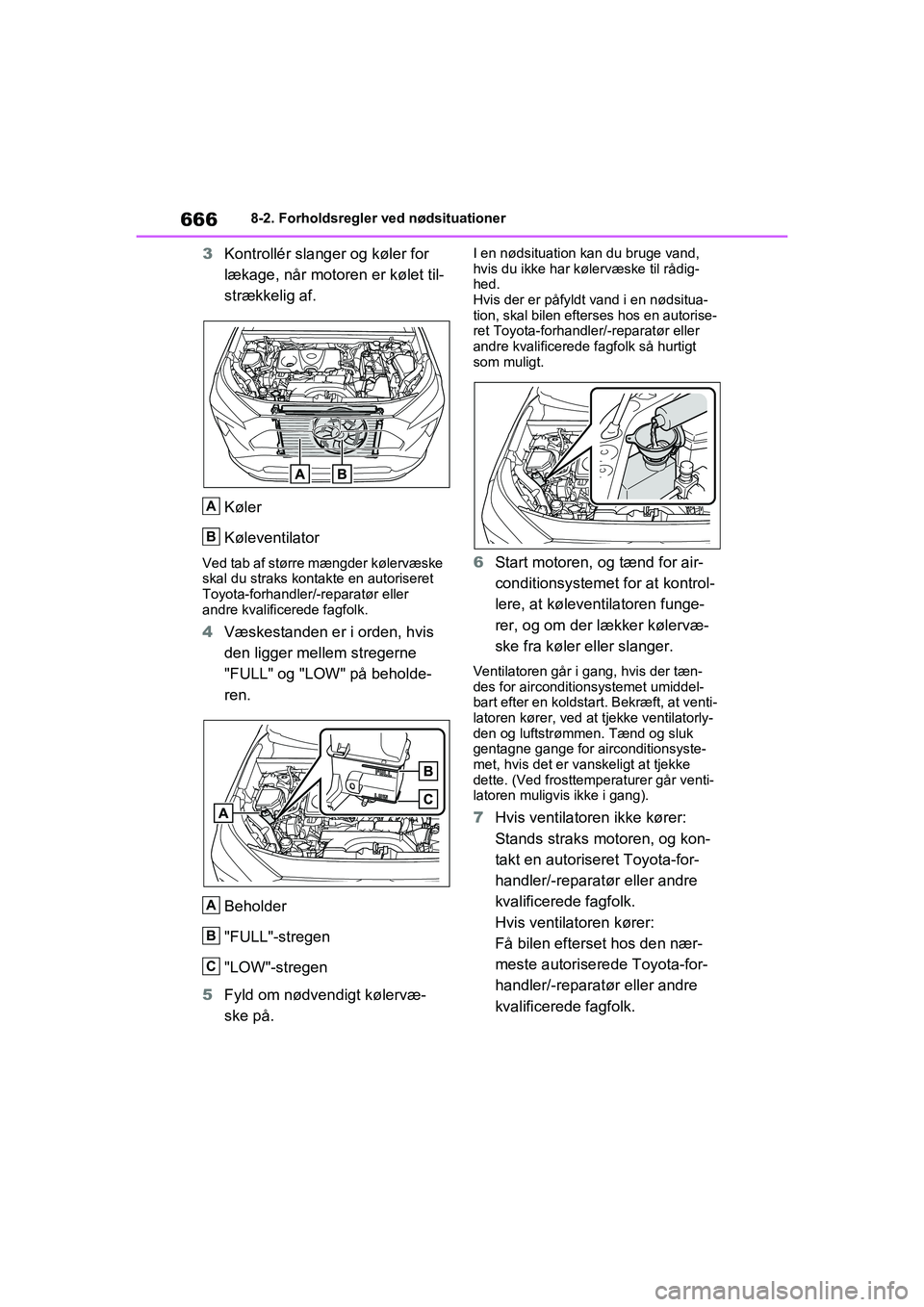

6668-2. Forholdsregler ved nødsituationer
3Kontrollér slanger og køler for
lækage, når motor en er kølet til-
strækkelig af.
Køler
Køleventilator
Ved tab af større mængder kølervæske
skal du straks kontakte en autoriseret
Toyota-forhandler/ -reparatør eller
andre kvalificerede fagfolk.
4 Væskestanden er i orden, hvis
den ligger mellem stregerne
"FULL" og "LOW" på beholde-
ren.
Beholder
"FULL"-stregen
"LOW"-stregen
5 Fyld om nødvendigt kølervæ-
ske på.
I en nødsituation kan du bruge vand,
hvis du ikke har kølervæske til rådig-
hed.
Hvis der er påfyldt vand i en nødsitua-
tion, skal bilen efterses hos en autorise-
ret Toyota-forhandler /-reparatør eller
andre kvalificerede fagfolk så hurtigt
som muligt.
6 Start motoren, og tænd for air-
conditionsystemet for at kontrol-
lere, at køleventilatoren funge-
rer, og om der lækker kølervæ-
ske fra køler eller slanger.
Ventilatoren går i gang, hvis der tæn-
des for airconditionsystemet umiddel-
bart efter en koldstart. Bekræft, at venti-
latoren kører, ved at tjekke ventilatorly-
den og luftstrømmen. Tænd og sluk
gentagne gange for airconditionsyste-
met, hvis det er vanskeligt at tjekke
dette. (Ved frosttem peraturer går venti-
latoren muligvis ikke i gang).
7 Hvis ventilatoren ikke kører:
Stands straks motoren, og kon-
takt en autoriseret Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
Hvis ventilatoren kører:
Få bilen efterset hos den nær-
meste autoriserede Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
A
B
A
B
C
OM42D20DK.book Page 666 Friday, November 27, 2020 1:56 PM

667
8
8-2. Forholdsregler ved nødsituationer
Hvis der opstår problemer
8
Kontrollér, om "Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual" vises på
multi-informationsdisplayet.
Hvis meddelelsen ikke slukkes:
Stands motoren, og kontakt en
autoriseret Toyota-forhandler/
-reparatør eller andre kvalifice-
rede fagfolk.
Hvis meddelelsen ikke vises:
Få bilen efterset hos den nær-
meste autoriserede Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk.
ADVARSEL
nVed inspektion under bilens
motorhjelm
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre alvor-
lige kvæstelser, fx forbrændinger.
lHvis der kommer damp ud ved
motorhjelmen, må du ikke åbne
motorhjelmen, før dampmængden
er aftaget. Motorrummet kan være
meget varmt.
lHold hænder og tøj (særligt slips,
sjal eller halstørklæde) på afstand
af ventilatoren og remmene. Hvis
dette ikke overholdes, kan hænder
eller tøj komme i klemme, hvilket
kan medføre alvorlig kvæstelse.
lUndlad at løsne dækslet på køler-
væskebeholderen, når motoren og
køleren er varme. Risiko for, at
damp eller kølervæske med høj
temperatur sprøjter ud.
BEMÆRK
nVed påfyldning af kølervæske
Vent, til motoren er kølet tilstrækkeligt
af, og fyld langsomt kølervæske på.
Hvis kølervæsken hældes på for hur-
tigt, kan motoren tage skade.
nSådan undgår du skader på køle-
systemet
Følg nedenstående sikkerhedsforan-
staltninger:
lUndgå at forurene kølervæsken
med fremmedlegemer (sand, støv
osv.).
lBrug ikke kølervæskeadditiver.
OM42D20DK.book Page 667 Friday, November 27, 2020 1:56 PM

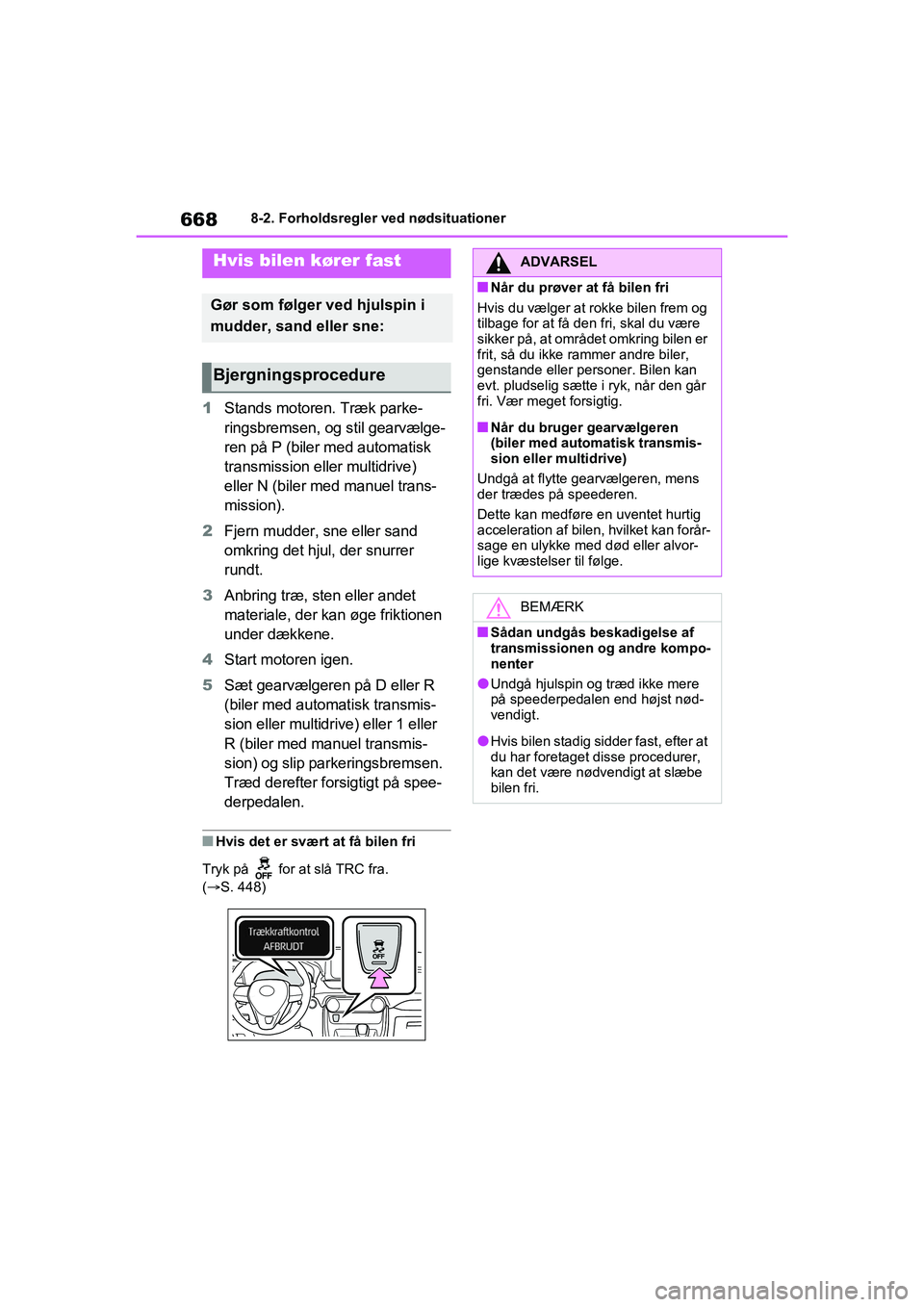

6688-2. Forholdsregler ved nødsituationer
1Stands motoren. Træk parke-
ringsbremsen, og stil gearvælge-
ren på P (biler med automatisk
transmission eller multidrive)
eller N (biler med manuel trans-
mission).
2 Fjern mudder, sne eller sand
omkring det hjul, der snurrer
rundt.
3 Anbring træ, sten eller andet
materiale, der kan øge friktionen
under dækkene.
4 Start motoren igen.
5 Sæt gearvælgeren på D eller R
(biler med automatisk transmis-
sion eller multidrive) eller 1 eller
R (biler med manuel transmis-
sion) og slip parkeringsbremsen.
Træd derefter forsigtigt på spee-
derpedalen.
nHvis det er svært at få bilen fri
Tryk på for at slå TRC fra.
(S. 448)
Hvis bilen kører fast
Gør som følger ved hjulspin i
mudder, sand eller sne:
Bjergningsprocedure
ADVARSEL
nNår du prøver at få bilen fri
Hvis du vælger at rokke bilen frem og
tilbage for at få den fri, skal du være
sikker på, at området omkring bilen er
frit, så du ikke rammer andre biler,
genstande eller personer. Bilen kan
evt. pludselig sætte i ryk, når den går
fri. Vær meget forsigtig.
nNår du bruger gearvælgeren
(biler med automatisk transmis-
sion eller multidrive)
Undgå at flytte gearvælgeren, mens
der trædes på speederen.
Dette kan medføre en uventet hurtig
acceleration af bilen, hvilket kan forår-
sage en ulykke med død eller alvor-
lige kvæstelser til følge.
BEMÆRK
nSådan undgås beskadigelse af
transmissionen og andre kompo-
nenter
lUndgå hjulspin og træd ikke mere
på speederpedalen end højst nød-
vendigt.
lHvis bilen stadig sidder fast, efter at
du har foretaget disse procedurer,
kan det være nødvendigt at slæbe
bilen fri.
OM42D20DK.book Page 668 Friday, November 27, 2020 1:56 PM

9
669
9
Bilens specifikationer
Bilens specifikationer
9-1. SpecifikationerVedligeholdelsesdata (brændstof, oliestand
osv.) ................................ 670
Oplysninger om brændstof ................. 685
9-2. Individuel tilpasning
Funktioner, der kan tilpasses individuelt......... 687
9-3. Initialisering
Initialiseringsemner........... 700
OM42D20DK.book Page 669 Friday, November 27, 2020 1:56 PM

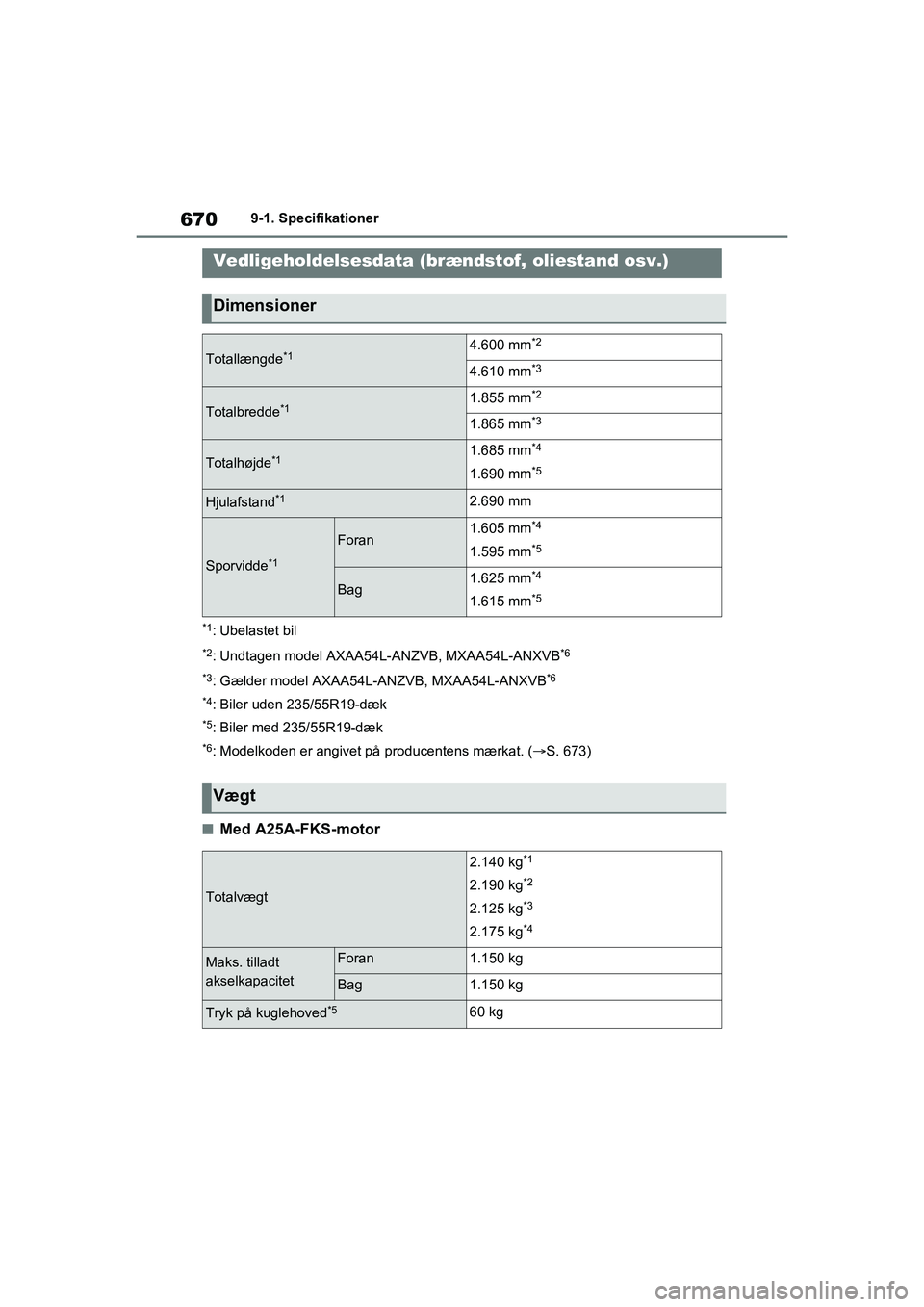

6709-1. Specifikationer
9-1.Specifikationer
*1: Ubelastet bil
*2: Undtagen model AXAA54L-ANZVB, MXAA54L-ANXVB*6
*3
: Gælder model AXAA54L-ANZVB, MXAA54L-ANXVB*6
*4
: Biler uden 235/55R19-dæk
*5: Biler med 235/55R19-dæk
*6: Modelkoden er angivet på producentens mærkat. (S. 673)
nMed A25A-FKS-motor
Vedligeholdelsesdata (brændstof, oliestand osv.)
Dimensioner
Totallængde*14.600 mm*2
4.610 mm*3
Totalbredde*11.855 mm*2
1.865 mm*3
Totalhøjde*11.685 mm*4
1.690 mm*5
Hjulafstand*12.690 mm
Sporvidde*1
Foran1.605 mm*4
1.595 mm*5
Bag1.625 mm*4
1.615 mm*5
Vægt
Totalvægt
2.140 kg*1
2.190 kg*2
2.125 kg*3
2.175 kg*4
Maks. tilladt
akselkapacitetForan1.150 kg
Bag1.150 kg
Tryk på kuglehoved*560 kg
OM42D20DK.book Page 670 Friday, November 27, 2020 1:56 PM
