TOYOTA RAV4 2022 Manual de utilização (in Portuguese)

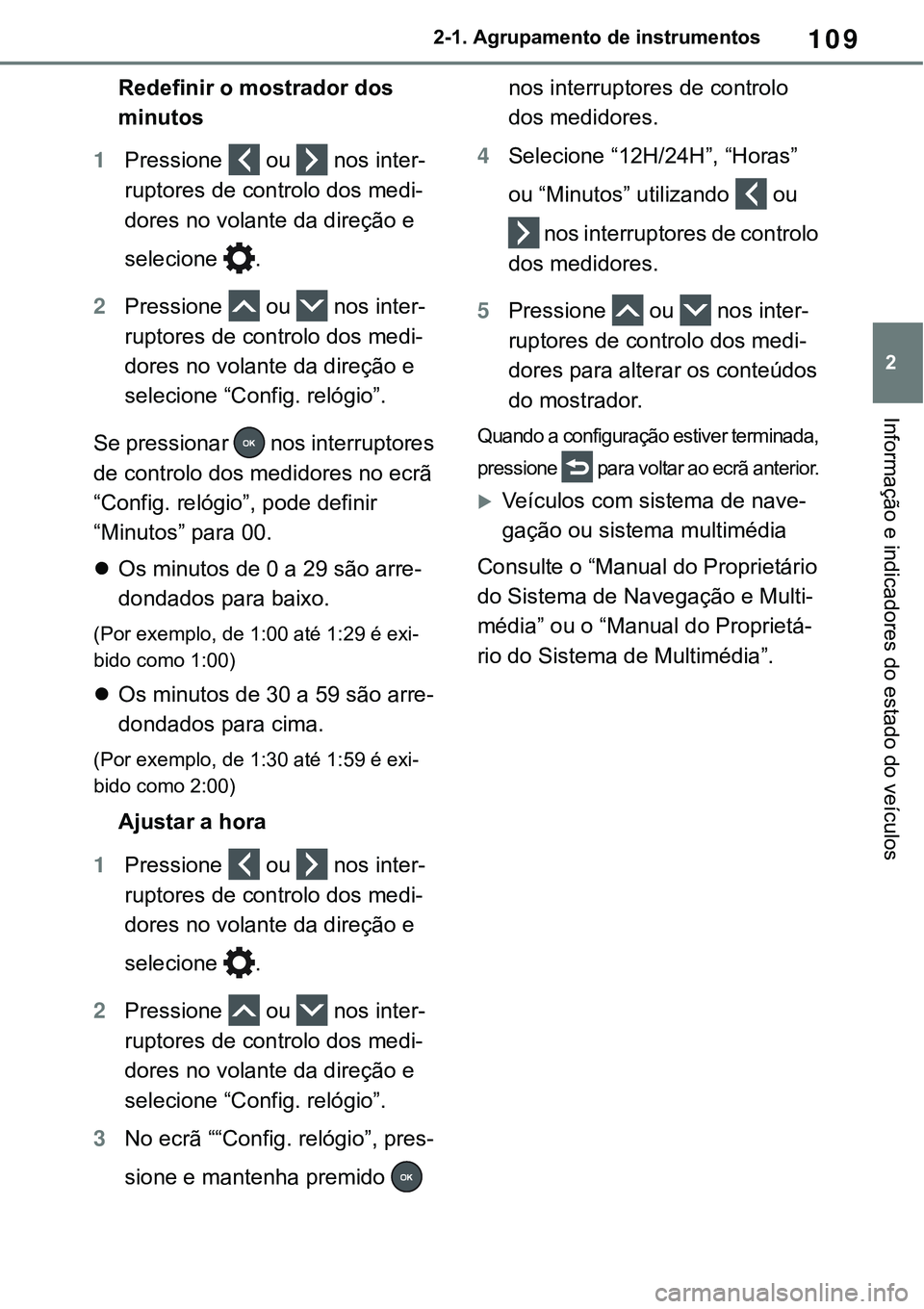

109
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
Redefinir o mostrador dos
minutos
1Pressione ou nos inter-
ruptores de controlo dos medi-
dores no volante da direção e
selecione
.
2Pressione ou nos inter-
ruptores de controlo dos medi-
dores no volante da direção e
selecione “Config. relógio”.
Se pressionar nos interruptores
de controlo dos medidores no ecrã
“Config. relógio”, pode definir
“Minutos” para 00.
Os minutos de 0 a 29 são arre-
dondados para baixo.
(Por exemplo, de 1:00 até 1:29 é exi-
bido como 1:00)
Os minutos de 30 a 59 são arre-
dondados para cima.
(Por exemplo, de 1:30 até 1:59 é exi-
bido como 2:00)
Ajustar a hora
1Pressione ou nos inter-
ruptores de controlo dos medi-
dores no volante da direção e
selecione
.
2Pressione ou nos inter-
ruptores de controlo dos medi-
dores no volante da direção e
selecione “Config. relógio”.
3No ecrã ““Config. relógio”, pres-
sione e mantenha premido
nos interruptores de controlo
dos medidores.
4Selecione “12H/24H”, “Horas”
ou “Minutos” utilizando
ou
nos interruptores de controlo
dos medidores.
5Pressione ou nos inter-
ruptores de controlo dos medi-
dores para alterar os conteúdos
do mostrador.
Quando a configuração estiver terminada,
pressione
para voltar ao ecrã anterior.
Veículos com sistema de nave-
gação ou sistema multimédia
Consulte o “Manual do Proprietário
do Sistema de Navegação e Multi
-
média” ou o “Manual do Proprietá-
rio do Sistema de Multimédia”.

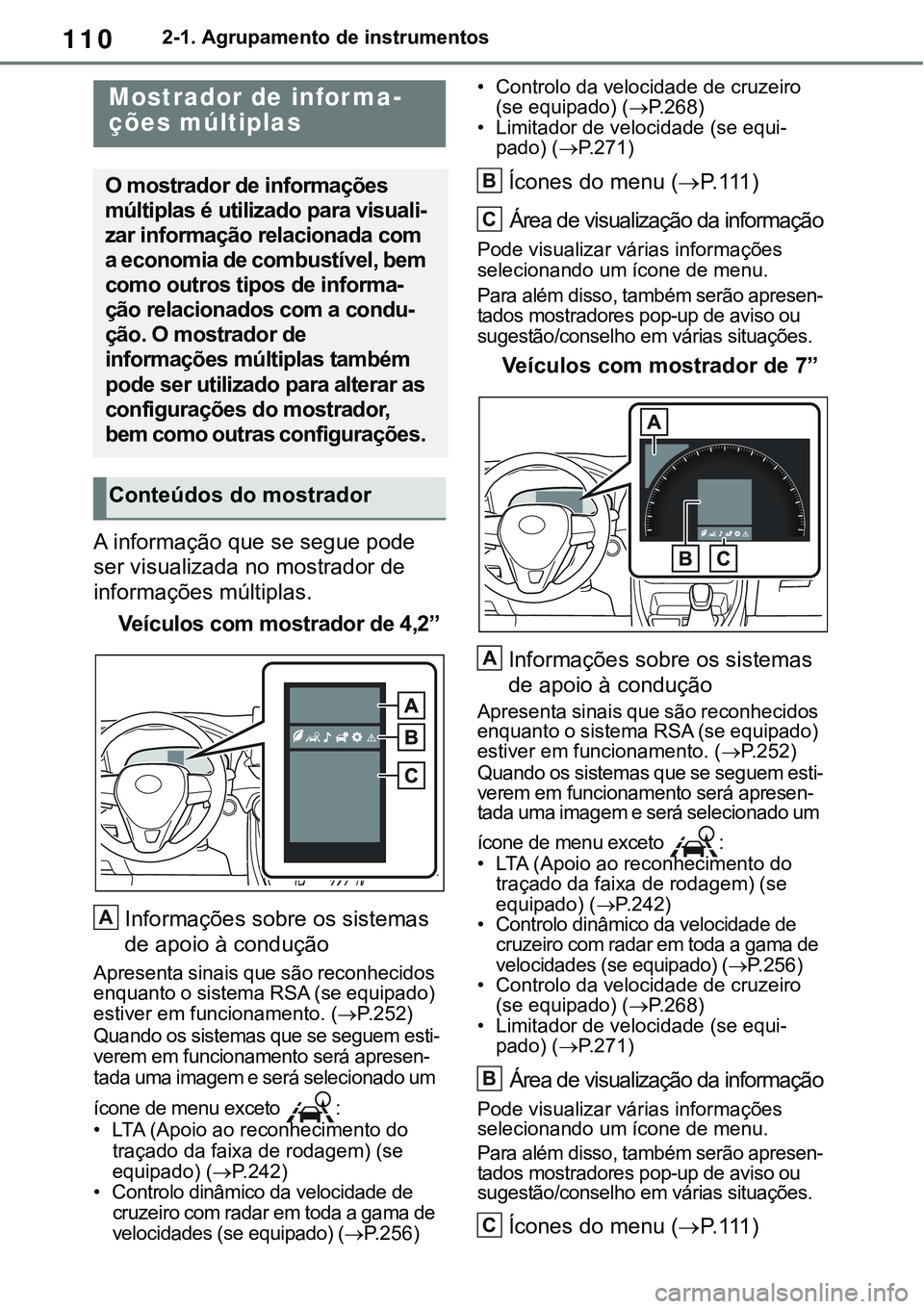

1102-1. Agrupamento de instrumentos
A informação que se segue pode
ser visualizada no mostrador de
informações múltiplas.
Veículos com mostrador de 4,2”
Informações sobre os sistemas
de apoio à condução
Apresenta sinais que são reconhecidos
enquanto o sistema RSA (se equipado)
estiver em funcionamento. (
P.252)
Quando os sistemas que se seguem esti-verem em funcionamento será apresen-tada uma imagem e será selecionado um
ícone de menu exceto
:• LTA (Apoio ao reconhecimento do
traçado da faixa de rodagem) (se
equipado) (
P. 2 4 2)• Controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama de
velocidades (se equipado) (
P. 2 5 6)
• Controlo da velocidade de cruzeiro
(se equipado) (P. 2 6 8)• Limitador de velocidade (se equi-pado) (P. 2 7 1)
Ícones do menu (P. 111)
Área de visualização da informação
Pode visualizar várias informações
selecionando um ícone de menu.
Para além disso, também serão apresen-tados mostradores pop-up de aviso ou
sugestão/conselho em várias situações.
Veículos com mostrador de 7”
Informações sobre os sistemas
de apoio à condução
Apresenta sinais que são reconhecidos
enquanto o sistema RSA (se equipado)
estiver em funcionamento. (
P. 2 5 2)
Quando os sistemas que se seguem esti-verem em funcionamento será apresen-tada uma imagem e será selecionado um
ícone de menu exceto
:• LTA (Apoio ao reconhecimento do
traçado da faixa de rodagem) (se
equipado) (
P.242)• Controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama de
velocidades (se equipado) (
P.256)• Controlo da velocidade de cruzeiro
(se equipado) (P. 2 6 8)• Limitador de velocidade (se equi-pado) (P. 2 7 1)
Área de visualização da informação
Pode visualizar várias informações
selecionando um ícone de menu.
Para além disso, também serão apresen-tados mostradores pop-up de aviso ou
sugestão/conselho em várias situações.
Ícones do menu (P. 111)
Mostrador de infor ma-
ções múltiplas
O mostrador de informações
múltiplas é utilizado para visuali
-
zar informação relacionada com
a economia de combustível, bem
como outros tipos de informa
-
ção relacionados com a condu-
ção. O mostrador de
informações múltiplas também
pode ser utilizado para alterar as
configurações do mostrador,
bem como outras configurações.
Conteúdos do mostrador
A
B
C
A
B
C

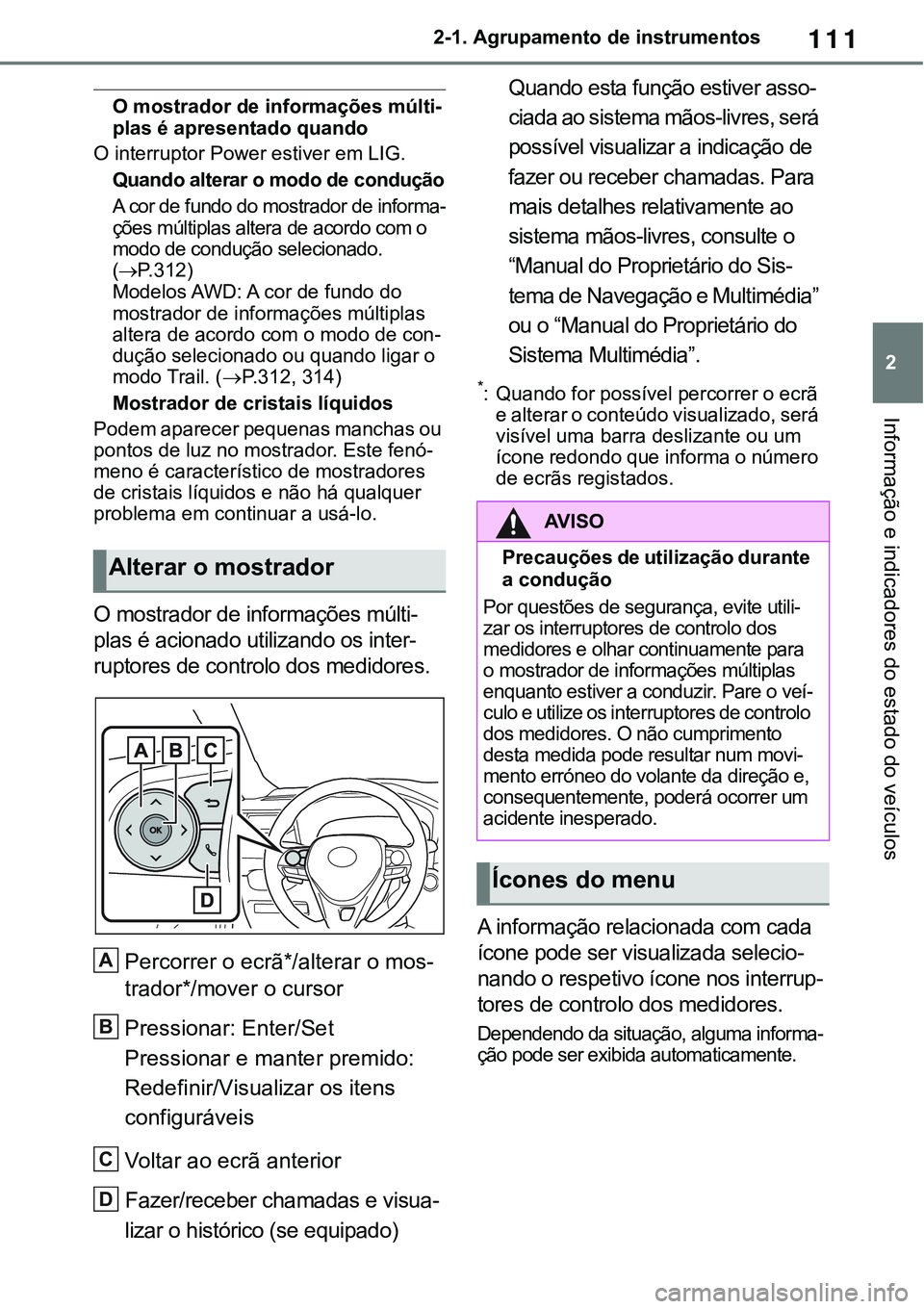

111
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
O mostrador de informações múlti-plas é apresentado quando
O interruptor Power estiver em LIG.
Quando alterar o modo de condução
A cor de fundo do mostrador de informa-ções múltiplas altera de acordo com o
modo de condução selecionado.
(
P.312)Modelos AWD: A cor de fundo do
mostrador de informações múltiplas
altera de acordo com o modo de con
-dução selecionado ou quando ligar o
modo Trail. (P.312, 314)
Mostrador de cristais líquidos
Podem aparecer pequenas manchas ou
pontos de luz no mostrador. Este fenó-meno é característico de mostradores
de cristais líquidos e não há qualquer
problema em continuar a usá-lo.
O mostrador de informações múlti-
plas é acionado utilizando os inter-
ruptores de controlo dos medidores.
Percorrer o ecrã*/alterar o mos-
trador*/mover o cursor
Pressionar: Enter/Set
Pressionar e manter premido:
Redefinir/Visualizar os itens
configuráveis
Voltar ao ecrã anterior
Fazer/receber chamadas e visua-
lizar o histórico (se equipado)
Quando esta função estiver asso-
ciada ao sistema mãos-livres, será
possível visualizar a indicação de
fazer ou receber chamadas. Para
mais detalhes relativamente ao
sistema mãos-livres, consulte o
“Manual do Proprietário do Sis
-
tema de Navegação e Multimédia”
ou o “Manual do Proprietário do
Sistema Multimédia”.
*: Quando for possível percorrer o ecrã
e alterar o conteúdo visualizado, será
visível uma barra deslizante ou um
ícone redondo que informa o número
de ecrãs registados.
A informação relacionada com cada
ícone pode ser visualizada selecio
-
nando o respetivo ícone nos interrup-
tores de controlo dos medidores.
Dependendo da situação, alguma informa-ção pode ser exibida automaticamente.
Alterar o mostrador
A
B
C
D
$9 , 6 2
3UHFDXo}HVGHXWLOL]DomRGXUDQWH
DFRQGXomR
Por questões de segurança, evite utili-zar os interruptores de controlo dos
medidores e olhar continuamente para
o mostrador de informações múltiplas
enquanto estiver a conduzir. Pare o veí
-c u l o e ut i li z e o s i nt e r r u pt o r es de c on t r ol o
dos medidores. O não cumprimento
desta medida pode resultar num movi
-mento erróneo do volante da direção e,
consequentemente, poderá ocorrer um
acidente inesperado.
Ícones do menu

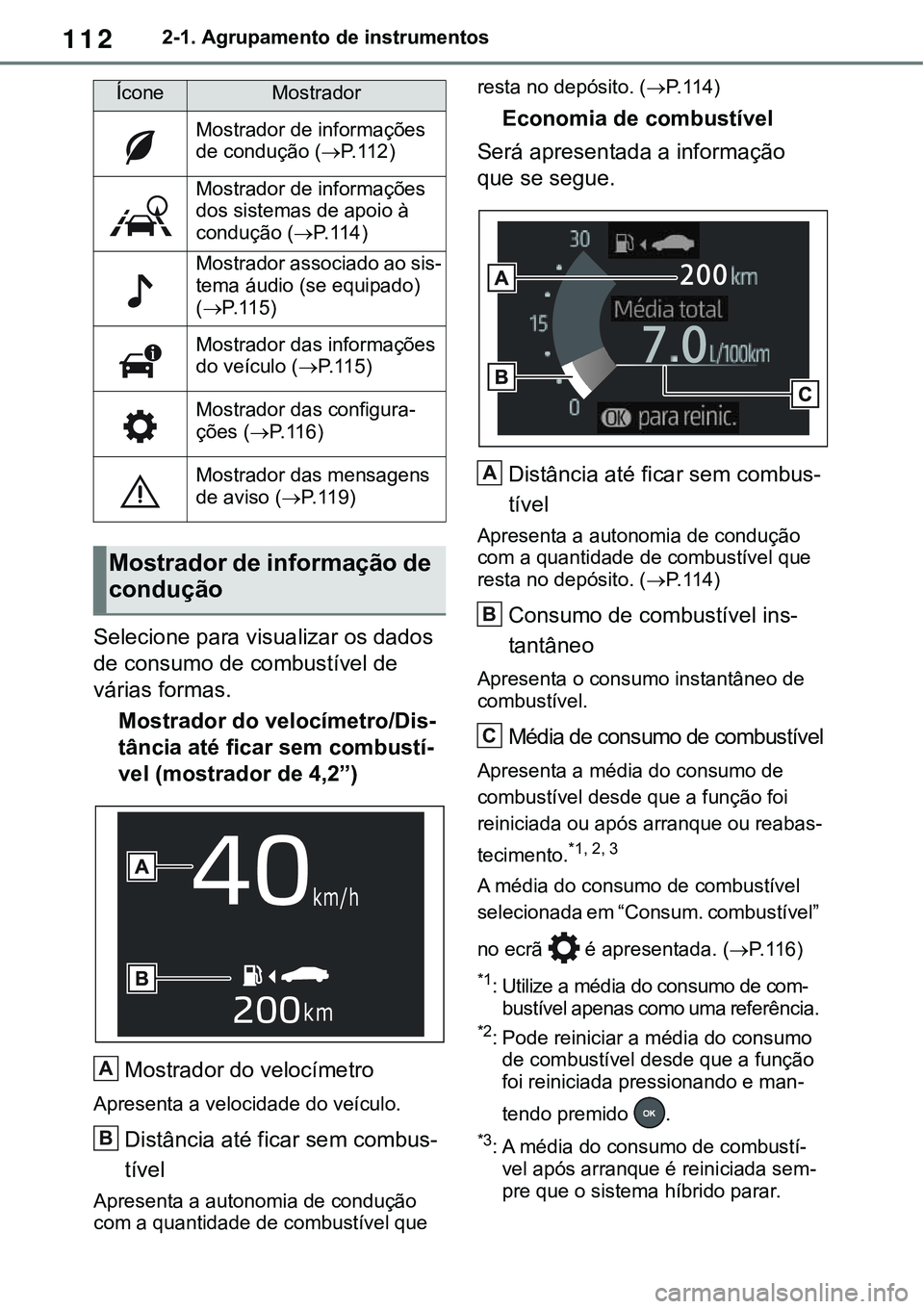

1122-1. Agrupamento de instrumentos
Selecione para visualizar os dados
de consumo de combustível de
várias formas.
Mostrador do velocímetro/Dis-
tância até ficar sem combustí-
vel (mostrador de 4,2”)
Mostrador do velocímetro
Apresenta a velocidade do veículo.
Distância até ficar sem combus-
tível
Apresenta a autonomia de condução
com a quantidade de combustível que resta no depósito. (
P. 1 1 4)
Economia de combustível
Será apresentada a informação
que se segue.
Distância até ficar sem combus-
tível
Apresenta a autonomia de condução
com a quantidade de combustível que
resta no depósito. (
P. 1 1 4)
Consumo de combustível ins-
tantâneo
Apresenta o consumo instantâneo de
combustível.
Média de consumo de combustível
Apresenta a média do consumo de
combustível desde que a função foi
reiniciada ou após arranque ou reabas
-
tecimento.*1, 2, 3
A média do consumo de combustível
selecionada em “Consum. combustível”
no ecrã
é apresentada. (P. 1 1 6)
*1: Utilize a média do consumo de com-
bustível apenas como uma referência. *2: Pode reiniciar a média do consumo
de combustível desde que a função
foi reiniciada pressionando e man
-
tendo premido .
*3: A média do consumo de combustí-
vel após arranque é reiniciada sem-
pre que o sistema híbrido parar.
ÍconeMostrador
Mostrador de informações
de condução (
P. 1 1 2)
Mostrador de informações
dos sistemas de apoio à
condução (
P. 1 1 4)
Mostrador associado ao sis-
tema áudio (se equipado)
(
P. 1 1 5)
Mostrador das informações
do veículo (
P. 1 1 5)
Mostrador das configura-
ções (P. 1 1 6)
Mostrador das mensagens
de aviso (
P. 1 1 9)
Mostrador de informação de
condução
A
B
A
B
C

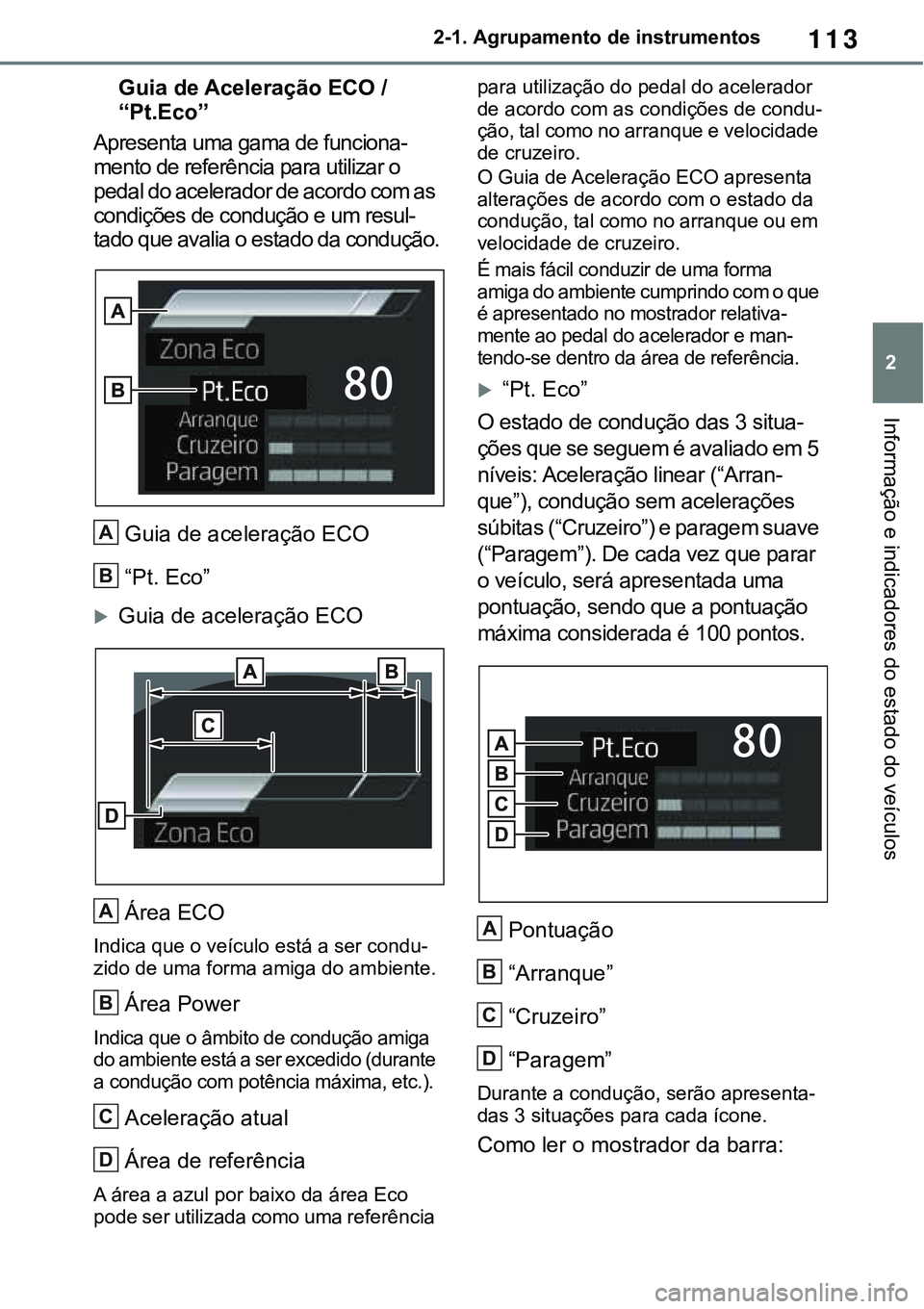

113
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
Guia de Aceleração ECO /
“Pt.Eco”
Apresenta uma gama de funciona-
mento de referência para utilizar o
pedal do acelerador de acordo com as
condições de condução e um resul
-
tado que avalia o estado da condução.
Guia de aceleração ECO
“Pt. Eco”
Guia de aceleração ECO
Área ECO
Indica que o veículo está a ser condu-zido de uma forma amiga do ambiente.
Área Power
Indica que o âmbito de condução amiga
do ambiente está a ser excedido (durante
a condução com potência máxima, etc.).
Aceleração atual
Área de referência
A área a azul por baixo da área Eco
pode ser utilizada como uma referência para utilização do pedal do acelerador
de acordo com as condições de condu
-ção, tal como no arranque e velocidade
de cruzeiro.
O Guia de Aceleração ECO apresenta
alterações de acordo com o estado da
condução, tal como no arranque ou em
velocidade de cruzeiro.
É mais fácil conduzir de uma forma
amiga do ambiente cumprindo com o que
é apresentado no mostrador relativa
-mente ao pedal do acelerador e man-
tendo-se dentro da área de referência.
“Pt. Eco”
O estado de condução das 3 situa-
ções que se seguem é avaliado em 5
níveis: Aceleração linear (“Arran
-
que”), condução sem acelerações
súbitas (“Cruzeiro”) e paragem suave
(“Paragem”). De cada vez que parar
o veículo, será apresentada uma
pontuação, sendo que a pontuação
máxima considerada é 100 pontos.
Pontuação
“Arranque”
“Cruzeiro”
“Paragem”
Durante a condução, serão apresenta-das 3 situações para cada ícone.
Como ler o mostrador da barra:
A
B
A
B
C
D
A
B
C
D

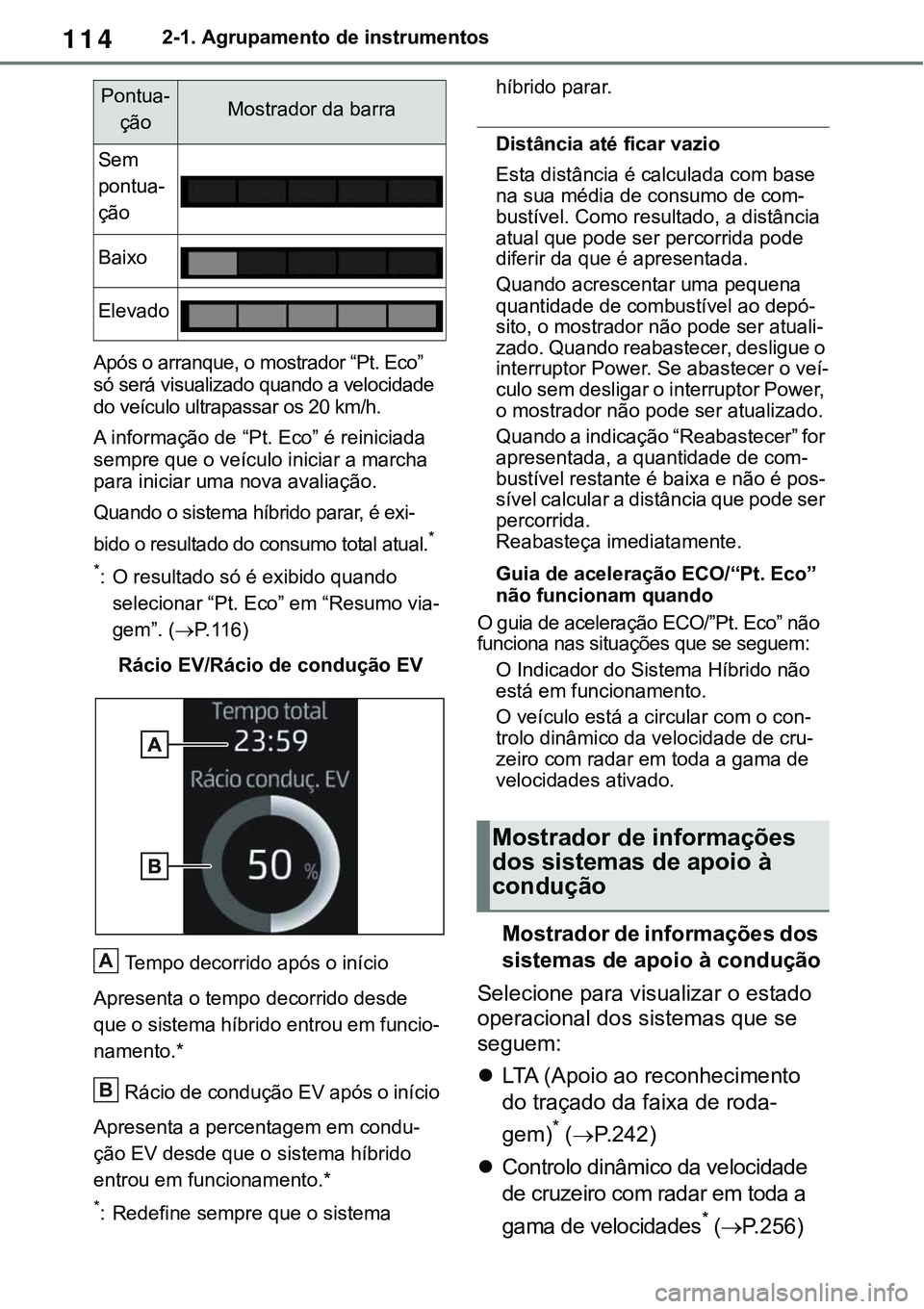

1142-1. Agrupamento de instrumentos
Após o arranque, o mostrador “Pt. Eco”
só será visualizado quando a velocidade
do veículo ultrapassar os 20 km/h.
A informação de “Pt. Eco” é reiniciada
sempre que o veículo iniciar a marcha
para iniciar uma nova avaliação.
Quando o sistema híbrido parar, é exi-
bido o resultado do consumo total atual.*
*: O resultado só é exibido quando
selecionar “Pt. Eco” em “Resumo via
-
gem”. (P. 1 1 6)
Rácio EV/Rácio de condução EV
Tempo decorrido após o início
Apresenta o tempo decorrido desde
que o sistema híbrido entrou em funcio
-
namento.*
Rácio de condução EV após o início
Apresenta a percentagem em condu-
ção EV desde que o sistema híbrido
entrou em funcionamento.*
*: Redefine sempre que o sistema híbrido parar.
Distância até ficar vazio
Esta distância é calculada com base
na sua média de consumo de com-bustível. Como resultado, a distância
atual que pode ser percorrida pode
diferir da que é apresentada.
Quando acrescentar uma pequena
quantidade de combustível ao depó-sito, o mostrador não pode ser atuali-zado. Quando reabastecer, desligue o
interruptor Power. Se abastecer o veí-culo sem desligar o interruptor Power,
o mostrador não pode ser atualizado.
Quando a indicação “Reabastecer” for
apresentada, a quantidade de com-bustível restante é baixa e não é pos-sível calcular a distância que pode ser
percorrida. Reabasteça imediatamente.
Guia de aceleração ECO/“Pt. Eco”
não funcionam quando
O guia de aceleração ECO/”Pt. Eco” não
funciona nas situações que se seguem:
O Indicador do Sistema Híbrido não
está em funcionamento.
O veículo está a circular com o con-trolo dinâmico da velocidade de cru-zeiro com radar em toda a gama de
velocidades ativado.
Mostrador de informações dos
sistemas de apoio à condução
Selecione para visualizar o estado
operacional dos sistemas que se
seguem:
LTA (Apoio ao reconhecimento
do traçado da faixa de roda
-
gem)* (P.242)
Controlo dinâmico da velocidade
de cruzeiro com radar em toda a
gama de velocidades
* (P. 2 5 6)
Pontua-
çãoMostrador da barra
Sem
pontua
-
ção
Baixo
Elevado
A
B
Mostrador de informações
dos sistemas de apoio à
condução

115
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
Controlo da velocidade de cru-
zeiro* (P.268)
Limitador de velocidade*
(
P. 2 7 1)
*: Se equipado
Mostrador associado ao sistema
de navegação (se equipado)
Selecione para visualizar a infor-
mação que se segue associada ao
sistema de navegação.
Orientação de itinerário
Mostrador da bússola (mostra-
dor “north-up”/“heading-up”)
Selecione para ativar a escolha de
uma fonte de áudio ou faixa no
mostrador.
Informação de condução
Os 2 itens que forem selecionados
utilizando a configuração “Info. con
-
dução” (média da velocidade, dis-
tância e tempo total) podem ser
visualizados verticalmente.

A informação visualizada altera de
acordo com a configuração “Tipo
inf. cond.” (desde que o sistema foi
colocado em funcionamento ou
entre redefinições). (
P. 1 1 6)
Utilize a informação apresentada ape-
nas como uma referência.
Os itens que se seguem serão exibidos.
“Viagem”
• “Velocidade média”: Apresenta a
média da velocidade do veículo
desde que o sistema híbrido foi colo
-
cado em funcionamento.*
• “Distância”: Apresenta a distância per-
corrida desde que o sistema híbrido foi
colocado em funcionamento.*
• “Tempo total”: Apresenta o tempo
decorrido desde que o sistema híbrido
foi colocado em funcionamento.
*
*: Estes itens são redefinidos sempre
que o sistema híbrido parar.
“Total”
• “Velocidade média”: Apresenta a
média da velocidade do veículo desde
que o mostrador foi redefinido.
*
• “Distância”: Apresenta a distância
percorrida desde que o mostrador foi
redefinido.
*
• “Tempo total”: Apresenta o tempo
decorrido desde que o mostrador foi
redefinido.
*
*: Para redefinir, visualize o item pre-tendido e pressione e mantenha pre-
mido .
Monitor de energia
P.120
Mostrador do sistema AWD
(modelos AWD)
Mostrador da orientação dos
pneus da frente
Apresenta a orientação e o movimento
do volante da direção através das alte
-rações dos pneus da frente.
Mostrador associado ao sis-
tema áudio (se equipado)
Mostrador de informação do
veículo
A

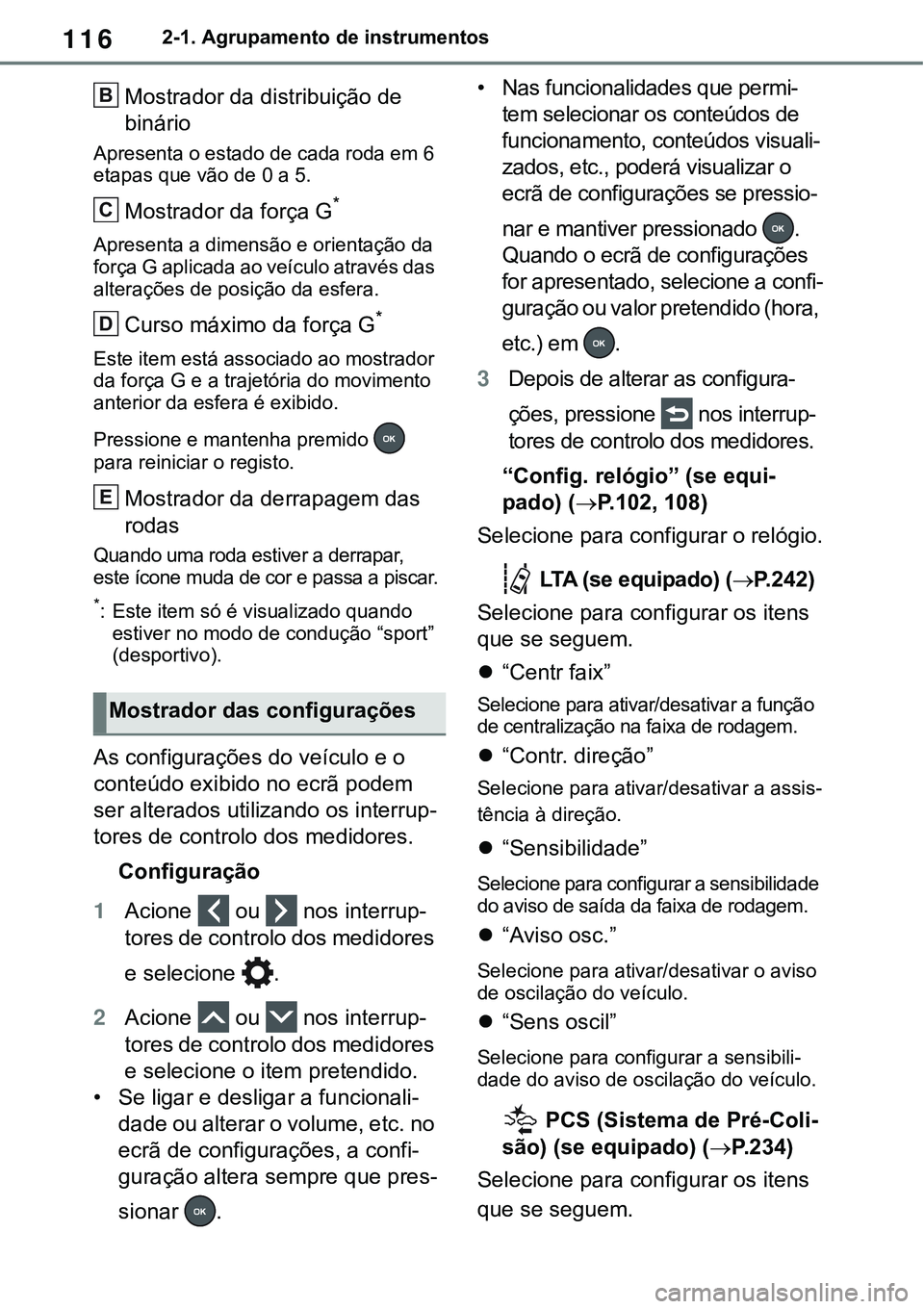

1162-1. Agrupamento de instrumentos
Mostrador da distribuição de
binário
Apresenta o estado de cada roda em 6
etapas que vão de 0 a 5.
Mostrador da força G*
Apresenta a dimensão e orientação da
força G aplicada ao veículo através das
alterações de posição da esfera.
Curso máximo da força G*
Este item está associado ao mostrador
da força G e a trajetória do movimento
anterior da esfera é exibido.
Pressione e mantenha premido
para reiniciar o registo.
Mostrador da derrapagem das
rodas
Quando uma roda estiver a derrapar,
este ícone muda de cor e passa a piscar.
*: Este item só é visualizado quando
estiver no modo de condução “sport”
(desportivo).
As configurações do veículo e o
conteúdo exibido no ecrã podem
ser alterados utilizando os interrup
-
tores de controlo dos medidores.
Configuração
1Acione ou nos interrup-
tores de controlo dos medidores
e selecione
.
2Acione ou nos interrup-
tores de controlo dos medidores
e selecione o item pretendido.
• Se ligar e desligar a funcionali-
dade ou alterar o volume, etc. no
ecrã de configurações, a confi
-
guração altera sempre que pres-
sionar .
• Nas funcionalidades que permi-
tem selecionar os conteúdos de
funcionamento, conteúdos visuali
-
zados, etc., poderá visualizar o
ecrã de configurações se pressio
-
nar e mantiver pressionado .
Quando o ecrã de configurações
for apresentado, selecione a confi
-
guração ou valor pretendido (hora,
etc.) em
.
3Depois de alterar as configura-
ções, pressione nos interrup-
tores de controlo dos medidores.
“Config. relógio” (se equi-
pado) (P. 1 0 2, 108)
Selecione para configurar o relógio.
LTA (se equipado) (P.242)
Selecione para configurar os itens
que se seguem.
“Centr faix”
Selecione para ativar/desativar a função
de centralização na faixa de rodagem.
“Contr. direção”
Selecione para ativar/desativar a assis-
tência à direção.
“Sensibilidade”
Selecione para configurar a sensibilidade
do aviso de saída da faixa de rodagem.
“Aviso osc.”
Selecione para ativar/desativar o aviso
de oscilação do veículo.
“Sens oscil”
Selecione para configurar a sensibili-
dade do aviso de oscilação do veículo.
PCS (Sistema de Pré-Coli-
são) (se equipado) (P. 2 3 4)
Selecione para configurar os itens
que se seguem.
Mostrador das configurações
B
C
D
E

117
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
Ligar/desligar PCS
Selecione para ligar/desligar o sistema
de Pré-Colisão.
“Sensibilidade”
Selecione para alterar o momento do
aviso de pré-colisão.
BSM (Monitorização do
Ângulo Morto) (se equipado)
(
P. 2 7 3)
Selecione para configurar os itens
que se seguem.
Ligar/desligar BSM (Monitoriza-
ção do Ângulo Morto)
Selecione para ligar/desligar a Monitori-
zação do Ângulo Morto.
“Luminosidade”
Selecione para alterar a luminosidade
dos indicadores dos espelhos retrovi
-
sores exteriores. (P. 2 7 3)
“Sensibilidade”
Selecione para alterar o momento de
aviso de aproximação de veículo.
(Sensor Toyota de assis-
tência ao estacionamento) (se
equipado) (
P.292)
Selecione para configurar os itens
que se seguem.
Ligar/desligar o sensor Toyota de
assistência ao estacionamento
Selecione para ligar/desligar o sensor
Toyota de assistência ao estacionamento.
“Volume”
Selecione para configurar o volume do
sinal sonoro que soa quando o sensor
Toyota de assistência ao estaciona
-
mento estiver em funcionamento.
RCTA (Alerta de Tráfego Tra-
seiro) (se equipado) (P.273)
Ligar/desligar RCTA (Alerta de
Tráfego Traseiro)
Selecione para ligar/desligar o sistema RCTA.
“Volume”
Selecione para alterar o volume do
sinal sonoro do RCTA.
PKSB (Travagem de
Apoio ao Estacionamento) (se
equipado) (
P. 3 0 1)
Selecione para ligar/desligar a Trava-
gem de Apoio ao Estacionamento.
RSA (Reconhecimento
de Sinais de Trânsito) (se equi-
pado) (P. 2 5 2)
Selecione para configurar os itens
que se seguem.
Ligar/desligar o Reconhecimento
de Sinais de Trânsito
Selecione para ligar/desligar o sistema
RSA.
“Método notif.”
Selecione para alterar o método de notifi-
cação utilizado para avisar o condutor
quando o sistema identificar excesso de
velocidade, um sinal de proibição de
ultrapassagem ou de sentido proibido.
“Nível notif.”
Selecione para alterar o nível de notifi-
cação utilizado para avisar o condutor
quando o sistema identificar um sinal
de limite de velocidade.
DRCC (RSA) (se equipado)
(
P. 2 6 4)
Selecione para ligar/desligar o con-
trolo dinâmico da velocidade de
cruzeiro com radar com reconheci
-
mento de sinais de trânsito.
Configurações do veículo
 PBD (Porta da retaguarda
elétrica (se equipado) (P. 1 3 7)
Selecione para configurar os itens que
se seguem.
• Configurações do sistema

1182-1. Agrupamento de instrumentos
Selecione para ligar/desligar o sistema
elétrico da porta da retaguarda.
• “Sensor de pé”*
Selecione para ativar/desativar o sen-sor ativado pelo movimento do pé.
• “Ajuste abertura”
Selecione a posição de abertura
quando a porta da retaguarda elétrica
estiver completamente aberta.
•“Volume”
Selecione para configurar o volume do
sinal sonoro que soa quando a porta da
retaguarda elétrica for acionada.
*: Veículos com sistema mãos-livres de
abertura da porta da retaguarda elétrica
“TPWS” (Sistema de aviso da
pressão dos pneus) (se equi
-
pado) (P. 3 8 7)
• “Def. pressão”
Selecione para inicializar o sistema de
aviso da pressão dos pneus.
• “Mudar rodas”
Selecione para alterar o código ID do
sensor do sistema de aviso da pressão
dos pneus. Para ativar esta função,
terá de registar um segundo conjunto
de códigos ID do sensor do sistema de
aviso da pressão dos pneus num con
-cessionário Toyota autorizado, repara-
dor Toyota autorizado ou em qualquer
reparador da sua confiança.
Para obter mais informações relaciona-
das com a alteração dos códigos ID
registados, contacte um concessionário
Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da
sua confiança.
“Aviso do banco traseiro”
(
P.131)
Selecione para ativar/desativar a fun-
ção de aviso do banco traseiro.
Configurações
“Idioma”
Selecione para alterar o idioma no mostrador de informações múltiplas.
“Unidade”
Selecione para alterar a unidade de
medida apresentada.
“Tipo de painel” (mostrador de 7”)
Selecione para alterar o modo de
visualização do velocímetro.
 (Indicador EV) (P. 8 0)
Selecione ativar/desativar o indicador EV.
 (Configurações do mostrador
da informação de condução)
Selecione para configurar os itens que
se seguem.
• “Sist. híbrido”
Selecione para ativar/desativar o guia
de aceleração Eco. (
P. 1 1 3)
• “Consum. combustível”
Selecione para alterar o mostrador de
economia de combustível. (
P. 1 1 2)
 (Configurações áudio) (se
equipado)
Selecione para ativar/desativar o ecrã .
 (Configurações do mostra-
dor de informação do veículo)
• “Conteúdos exib”
Selecione para configurar os itens que
se seguem.
“Monitor de energia”:
Selecione para ativar/desativar o moni-
tor de energia. (P.120)
AWD (Modelos AWD):
Selecione para ativar/desativar o mos-
trador do sistema AWD. (P. 1 1 5)
• “Tipo inf. cond”
Selecione para alterar o mostrador do
tipo de informação de condução entre
viagem e total (
P. 1 1 5).
• “Info. condução”
Selecione para configurar os itens que
serão visualizados na parte superior e
