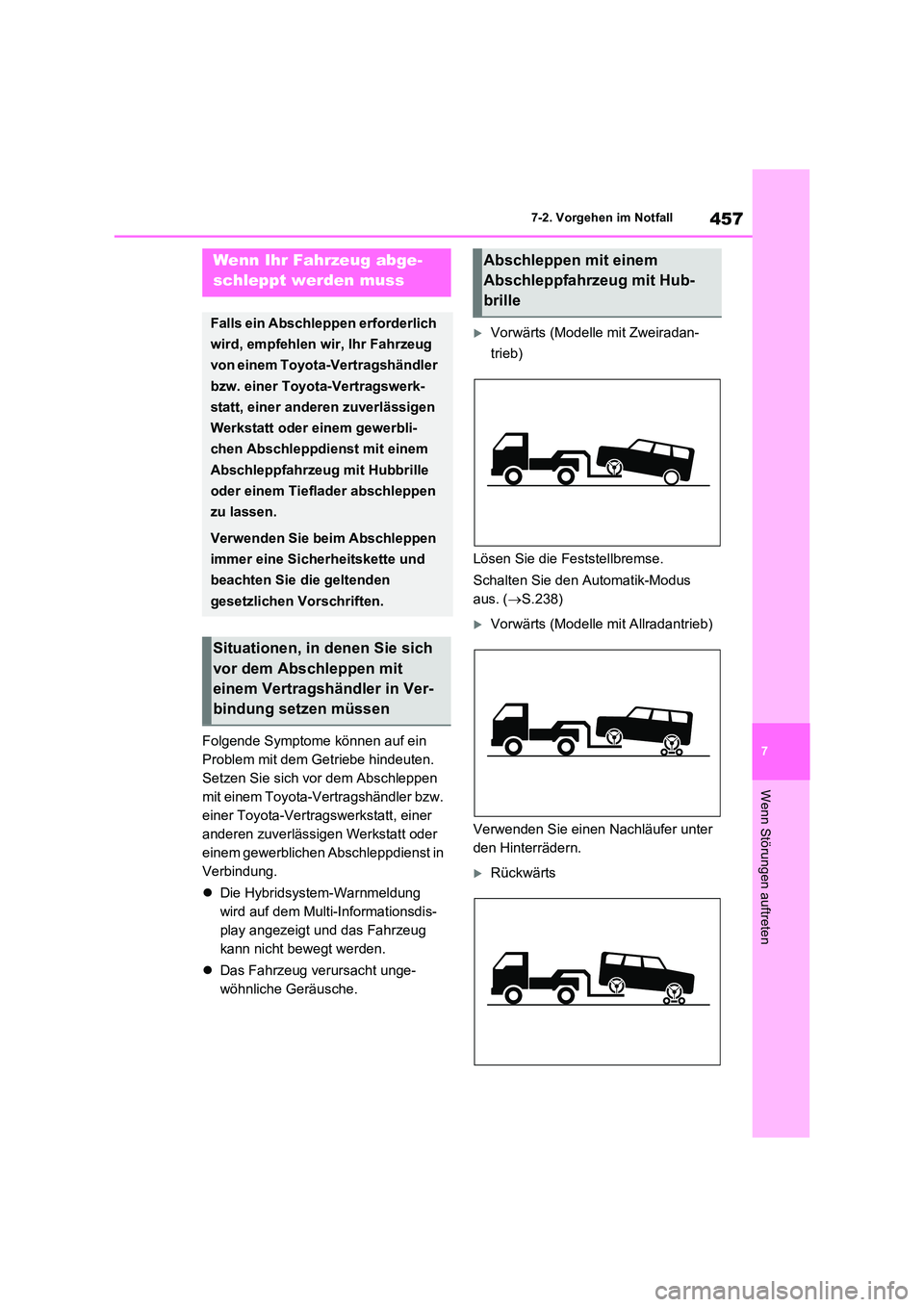

TOYOTA RAV4 2023 Betriebsanleitungen (in German)

457
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
7-2.Vorgehen im No tfall
Folgende Symptome können auf ein
Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschleppen
mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt, einer
anderen zuverlässigen Werkstatt oder
einem gewerblichen Abschleppdienst in
Verbindung.
 Die Hybridsystem-Warnmeldung
wird auf dem Multi-Informationsdis-
play angezeigt und das Fahrzeug
kann nicht bewegt werden.
 Das Fahrzeug verursacht unge-
wöhnliche Geräusche.
Vorwärts (Modelle mit Zweiradan-
trieb)
Lösen Sie die Feststellbremse.
Schalten Sie den Automatik-Modus
aus. ( S.238)
Vorwärts (Modelle mit Allradantrieb)
Verwenden Sie einen Nachläufer unter
den Hinterrädern.
Rückwärts
Wenn Ihr Fahrzeug abge-
schleppt werden muss
Falls ein Abschleppen erforderlich
wird, empfehlen wir, Ihr Fahrzeug
von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt, einer anderen zuverlässigen
Werkstatt oder einem gewerbli-
chen Abschleppdienst mit einem
Abschleppfahrzeug mit Hubbrille
oder einem Tieflader abschleppen
zu lassen.
Verwenden Sie beim Abschleppen
immer eine Sicherheitskette und
beachten Sie die geltenden
gesetzlichen Vorschriften.
Situationen, in denen Sie sich
vor dem Abschleppen mit
einem Vertragshändler in Ver-
bindung setzen müssen
Abschleppen mit einem
Abschleppfahrzeug mit Hub-
brille

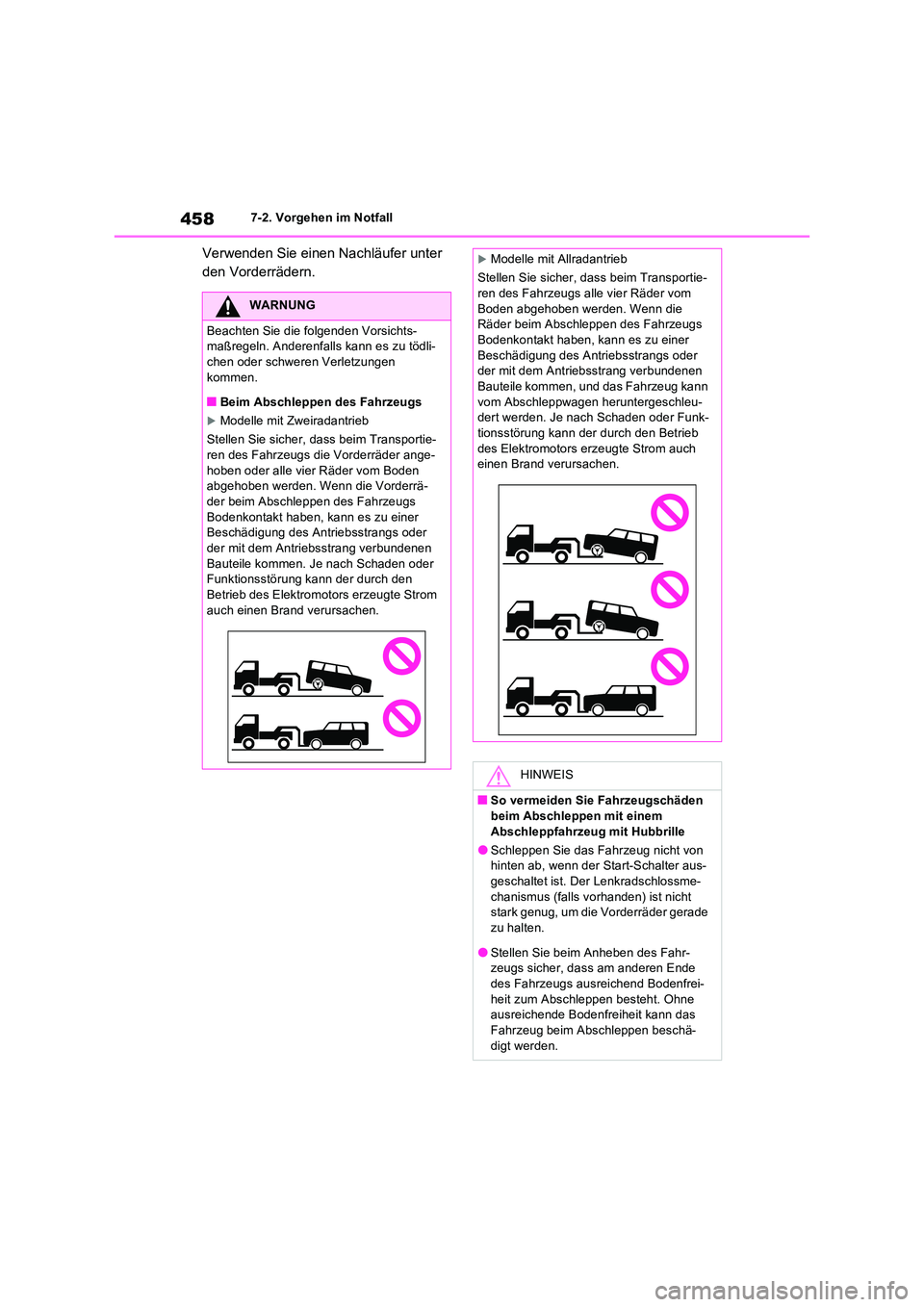

4587-2. Vorgehen im Notfall
Verwenden Sie einen Nachläufer unter
den Vorderrädern.
WARNUNG
Beachten Sie die folgenden Vorsichts- maßregeln. Anderenfalls kann es zu tödli-chen oder schweren Verletzungen
kommen.
■Beim Abschleppen des Fahrzeugs
Modelle mit Zweiradantrieb
Stellen Sie sicher, dass beim Transportie- ren des Fahrzeugs di e Vorderräder ange-
hoben oder alle vier Räder vom Boden abgehoben werden. Wenn die Vorderrä-der beim Abschleppen des Fahrzeugs
Bodenkontakt haben, kann es zu einer Beschädigung des Antriebsstrangs oder der mit dem Antriebsstrang verbundenen
Bauteile kommen. Je nach Schaden oder Funktionsstörung kann der durch den Betrieb des Elektromotors erzeugte Strom
auch einen Brand verursachen.
Modelle mit Allradantrieb
Stellen Sie sicher, dass beim Transportie- ren des Fahrzeugs alle vier Räder vom
Boden abgehoben werden. Wenn die Räder beim Abschleppen des Fahrzeugs Bodenkontakt haben, kann es zu einer
Beschädigung des Antriebsstrangs oder der mit dem Antriebsstrang verbundenen Bauteile kommen, und das Fahrzeug kann
vom Abschleppwagen heruntergeschleu- dert werden. Je nach Schaden oder Funk-tionsstörung kann der durch den Betrieb
des Elektromotors erzeugte Strom auch einen Brand verursachen.
HINWEIS
■So vermeiden Sie Fahrzeugschäden
beim Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
●Schleppen Sie das Fahrzeug nicht von hinten ab, wenn der Start-Schalter aus-
geschaltet ist. Der Lenkradschlossme- chanismus (falls vorhanden) ist nicht stark genug, um die Vorderräder gerade
zu halten.
●Stellen Sie beim Anheben des Fahr- zeugs sicher, dass am anderen Ende
des Fahrzeugs ausreichend Bodenfrei- heit zum Abschleppen besteht. Ohne ausreichende Bodenfreiheit kann das
Fahrzeug beim Abschleppen beschä- digt werden.

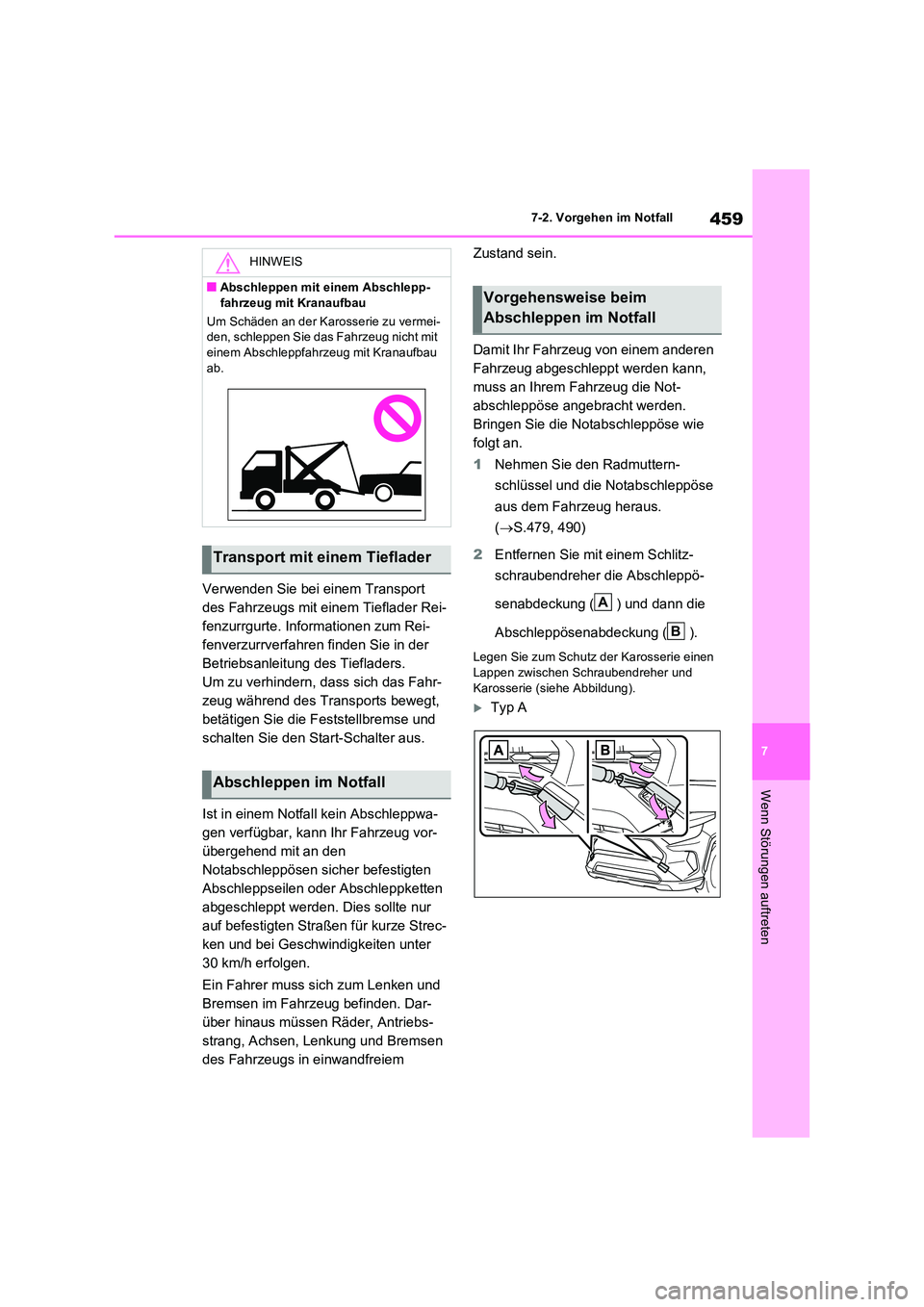

459
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
Verwenden Sie bei einem Transport
des Fahrzeugs mit einem Tieflader Rei-
fenzurrgurte. Informationen zum Rei-
fenverzurrverfahren finden Sie in der
Betriebsanleitung des Tiefladers.
Um zu verhindern, dass sich das Fahr-
zeug während des Transports bewegt,
betätigen Sie die Feststellbremse und
schalten Sie den Start-Schalter aus.
Ist in einem Notfall kein Abschleppwa-
gen verfügbar, kann Ihr Fahrzeug vor-
übergehend mit an den
Notabschleppösen sicher befestigten
Abschleppseilen oder Abschleppketten
abgeschleppt werden. Dies sollte nur
auf befestigten Straßen für kurze Strec-
ken und bei Geschwindigkeiten unter
30 km/h erfolgen.
Ein Fahrer muss sich zum Lenken und
Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebs-
strang, Achsen, Lenkung und Bremsen
des Fahrzeugs in einwandfreiem
Zustand sein.
Damit Ihr Fahrzeug von einem anderen
Fahrzeug abgeschleppt werden kann,
muss an Ihrem Fahrzeug die Not-
abschleppöse angebracht werden.
Bringen Sie die Notabschleppöse wie
folgt an.
1 Nehmen Sie den Radmuttern-
schlüssel und die Notabschleppöse
aus dem Fahrzeug heraus.
( S.479, 490)
2 Entfernen Sie mit einem Schlitz-
schraubendreher die Abschleppö-
senabdeckung ( ) und dann die
Abschleppösenabdeckung ( ).
Legen Sie zum Schutz der Karosserie einen
Lappen zwischen Schraubendreher und Karosserie (siehe Abbildung).
Typ A
HINWEIS
■Abschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Um Schäden an der Karosserie zu vermei- den, schleppen Sie das Fahrzeug nicht mit einem Abschleppfahrzeug mit Kranaufbau
ab.
Transport mit einem Tieflader
Abschleppen im Notfall
Vorgehensweise beim
Abschleppen im Notfall
A
B

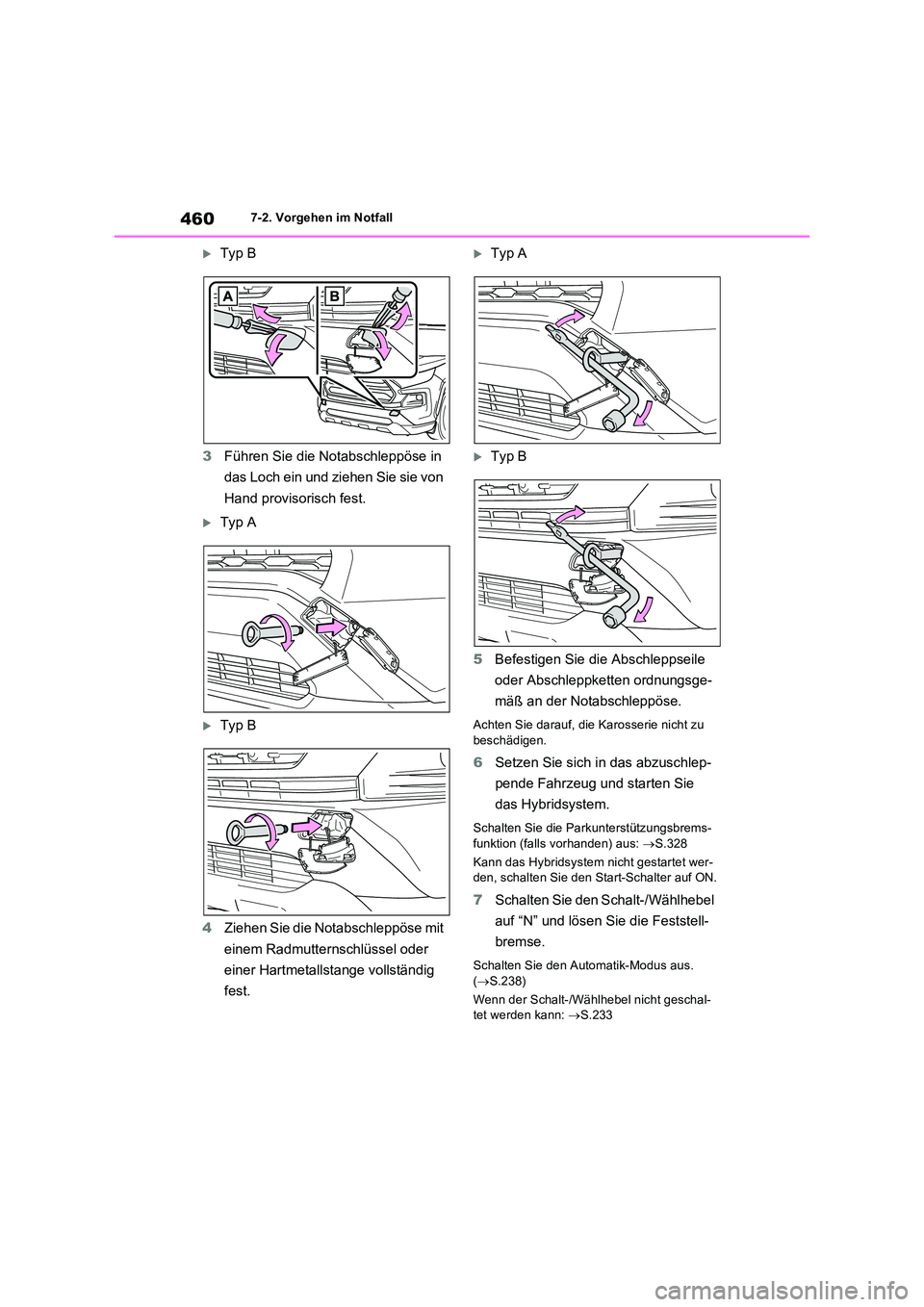

4607-2. Vorgehen im Notfall
Typ B
3 Führen Sie die Notabschleppöse in
das Loch ein und ziehen Sie sie von
Hand provisorisch fest.
Typ A
Typ B
4 Ziehen Sie die Notabschleppöse mit
einem Radmutternschlüssel oder
einer Hartmetallstange vollständig
fest.
Typ A
Typ B
5 Befestigen Sie die Abschleppseile
oder Abschleppketten ordnungsge-
mäß an der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
6 Setzen Sie sich in das abzuschlep-
pende Fahrzeug und starten Sie
das Hybridsystem.
Schalten Sie die Parkunterstützungsbrems- funktion (falls vorhanden) aus: S.328
Kann das Hybridsystem nicht gestartet wer- den, schalten Sie den Start-Schalter auf ON.
7 Schalten Sie den Schalt-/Wählhebel
auf “N” und lösen Sie die Feststell-
bremse.
Schalten Sie den Automatik-Modus aus.
( S.238)
Wenn der Schalt-/Wählhebel nicht geschal- tet werden kann: S.233

461
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Beim Abschleppen
Bei ausgeschaltetem Hybridsystem arbeiten Bremskraftverstärkung und Servolenkung nicht, sodass der Kraftaufwand zum Brem-
sen und Lenken größer ist.
■Radmutternschlüssel
●Fahrzeuge ohne Reserverad: Der Radmut-
ternschlüssel befindet sich im Gepäck- raum. ( S.479)
●Fahrzeuge mit Reserverad: Der Radmut- ternschlüssel befindet sich in der Werk-zeugtasche im Gepäckraum. ( S.490)
●Fahrzeuge ohne Radmutternschlüssel: Sie können einen Radmutternschlüssel bei
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt erstehen.
WARNUNG
Beachten Sie die folgenden Vorsichts-maßregeln. Anderenfalls kann es zu tödli-chen oder schweren Verletzungen
kommen.
■Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten
ruckartiges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten nicht übermäßig belastet werden. Die
Notabschleppösen, Seile oder Ketten könnten beschädigt werden, wodurch möglicherweise Menschen von herab-
fallenden Bruchstücken getroffen und schwere Schäden verursacht werden.
●Fahrzeuge mit Lenkradschloss: Schal-
ten Sie den Start-Schalter nicht aus. Es besteht die Gefahr, dass das Lenk-rad verriegelt wird und nicht mehr
gedreht werden kann.
■Anbringen von Notabschleppösen am Fahrzeug
Stellen Sie sicher, dass die Not-
abschleppösen ordnungsgemäß ange- bracht sind. Wenn die Notabschleppösen nicht ordnungsgemäß angebracht wurden,
können sie sich während des Abschlep- pens lösen.
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie keine Seile oder Ketten an
den Bauteilen der Radaufhängung.

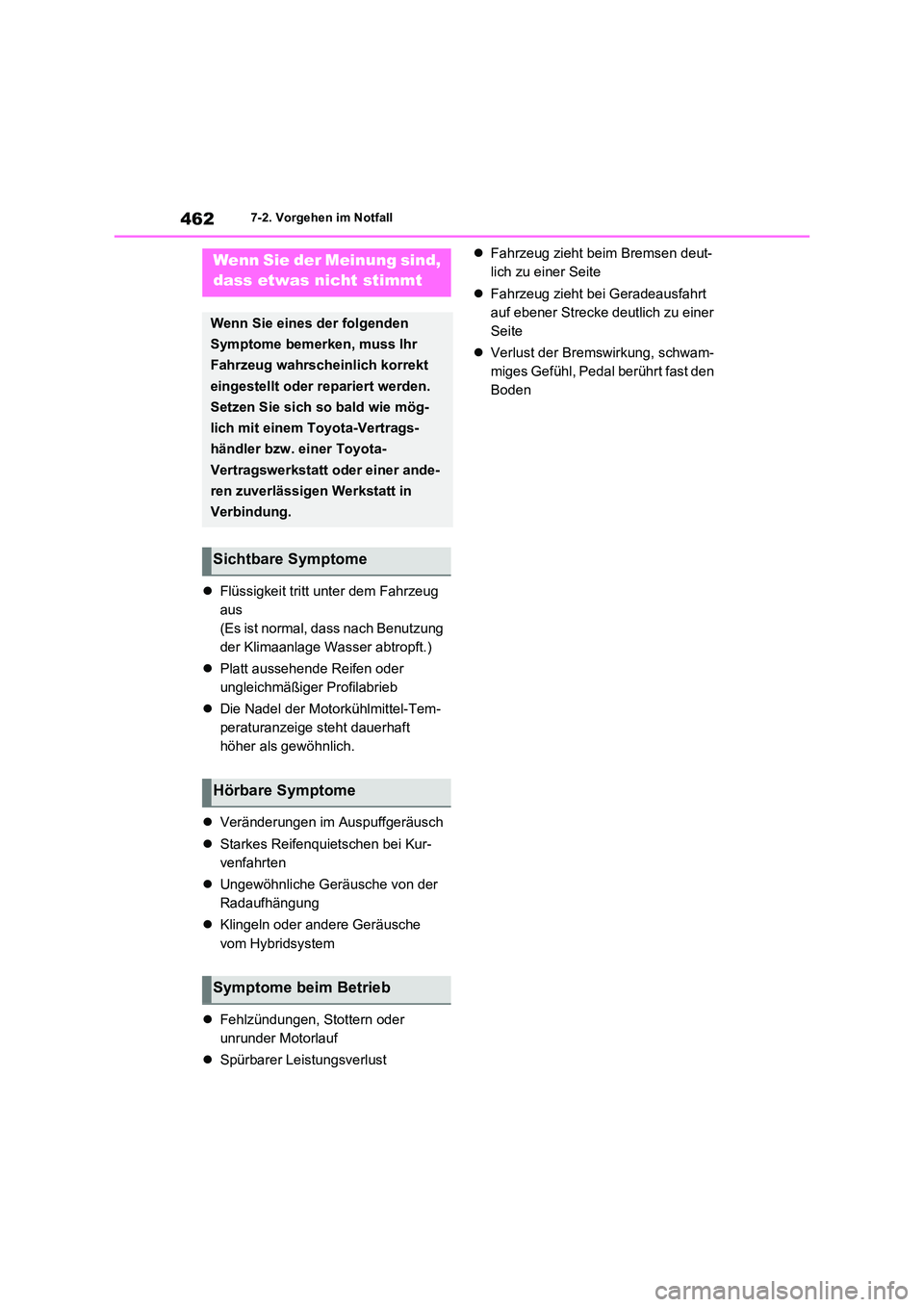

4627-2. Vorgehen im Notfall
Flüssigkeit tritt unter dem Fahrzeug
aus
(Es ist normal, dass nach Benutzung
der Klimaanlage Wasser abtropft.)
 Platt aussehende Reifen oder
ungleichmäßiger Profilabrieb
 Die Nadel der Motorkühlmittel-Tem-
peraturanzeige steht dauerhaft
höher als gewöhnlich.
 Veränderungen im Auspuffgeräusch
 Starkes Reifenquietschen bei Kur-
venfahrten
 Ungewöhnliche Geräusche von der
Radaufhängung
 Klingeln oder andere Geräusche
vom Hybridsystem
 Fehlzündungen, Stottern oder
unrunder Motorlauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen deut-
lich zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Strecke deutlich zu einer
Seite
 Verlust der Bremswirkung, schwam-
miges Gefühl, Pedal berührt fast den
Boden
Wenn Sie der Meinung sind,
dass etwas nicht stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich korrekt
eingestellt oder repariert werden.
Setzen Sie sich so bald wie mög-
lich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in
Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

463
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Bremssystem-Warnleuchte (Warnsummer)
■Bremssystem-Warnleuchte (Warnsummer)
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie Ruhe
und führen Sie die nachfolgenden Schritte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwingend
auf eine Funktionsstörung des Systems hindeuten. Falls dies jedoch häufi-
ger auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Zu ergreifende Maßnahmen beim Aufleuchten einer Warnleuchte
bzw. Ertönen eines Warnsummers
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Niedriger Bremsflüssigkeitsstand
 Funktionsstörung des Bremssystems
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
WarnleuchteEinzelheiten/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 Feststellbremssystem
 Regeneratives Bremssystem
 Elektronisch gesteuertes Bremssystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

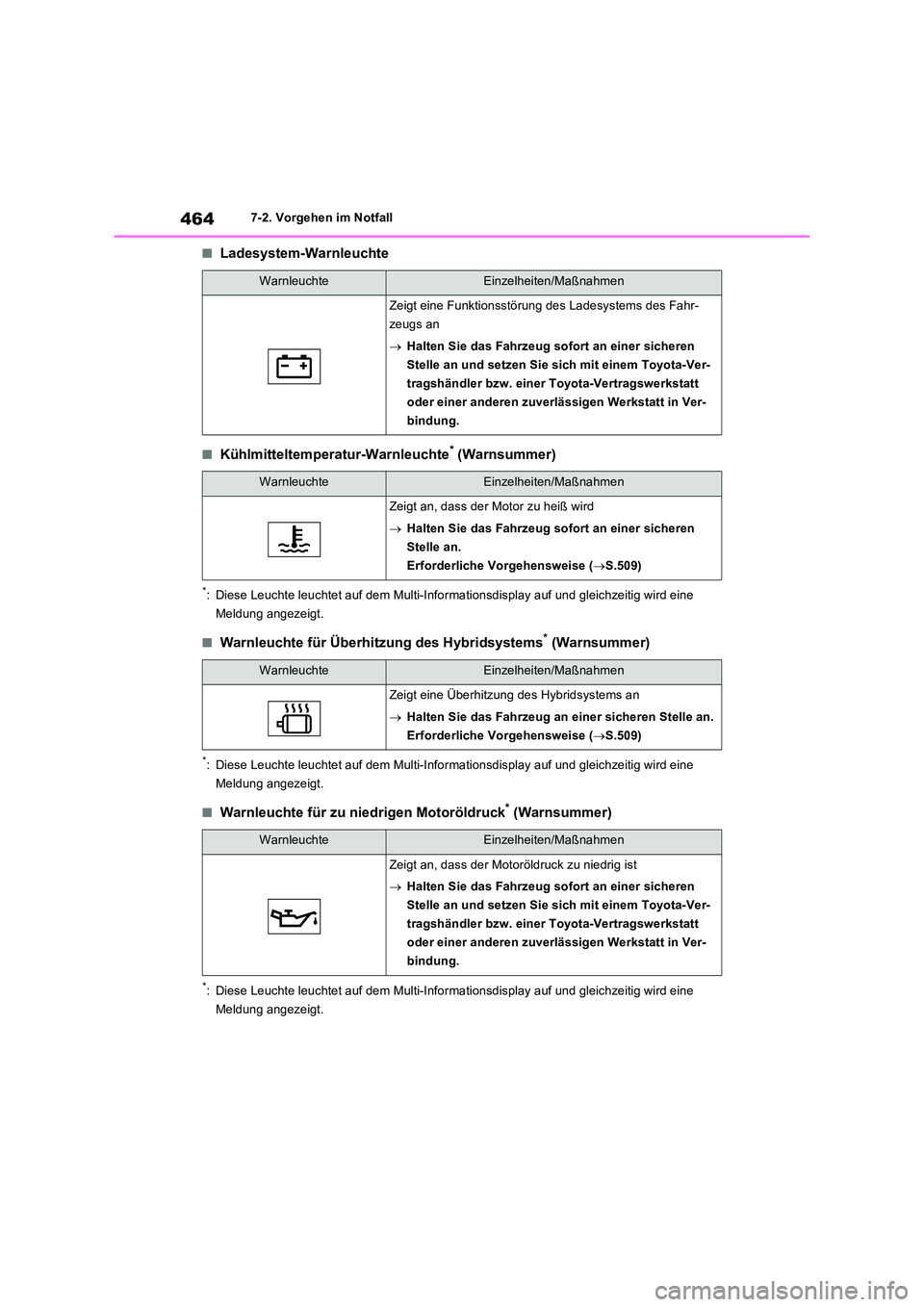

4647-2. Vorgehen im Notfall
■Ladesystem-Warnleuchte
■Kühlmitteltemperatur-Warnleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
■Warnleuchte für Überhitzung des Hybridsystems* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
■Warnleuchte für zu niedrigen Motoröldruck* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung des Ladesystems des Fahr-
zeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motor zu heiß wird
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an.
Erforderliche Vorgehensweise ( S.509)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Überhitzung des Hybridsystems an
 Halten Sie das Fahrzeug an einer sicheren Stelle an.
Erforderliche Vorgehensweise ( S.509)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motoröldruck zu niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.

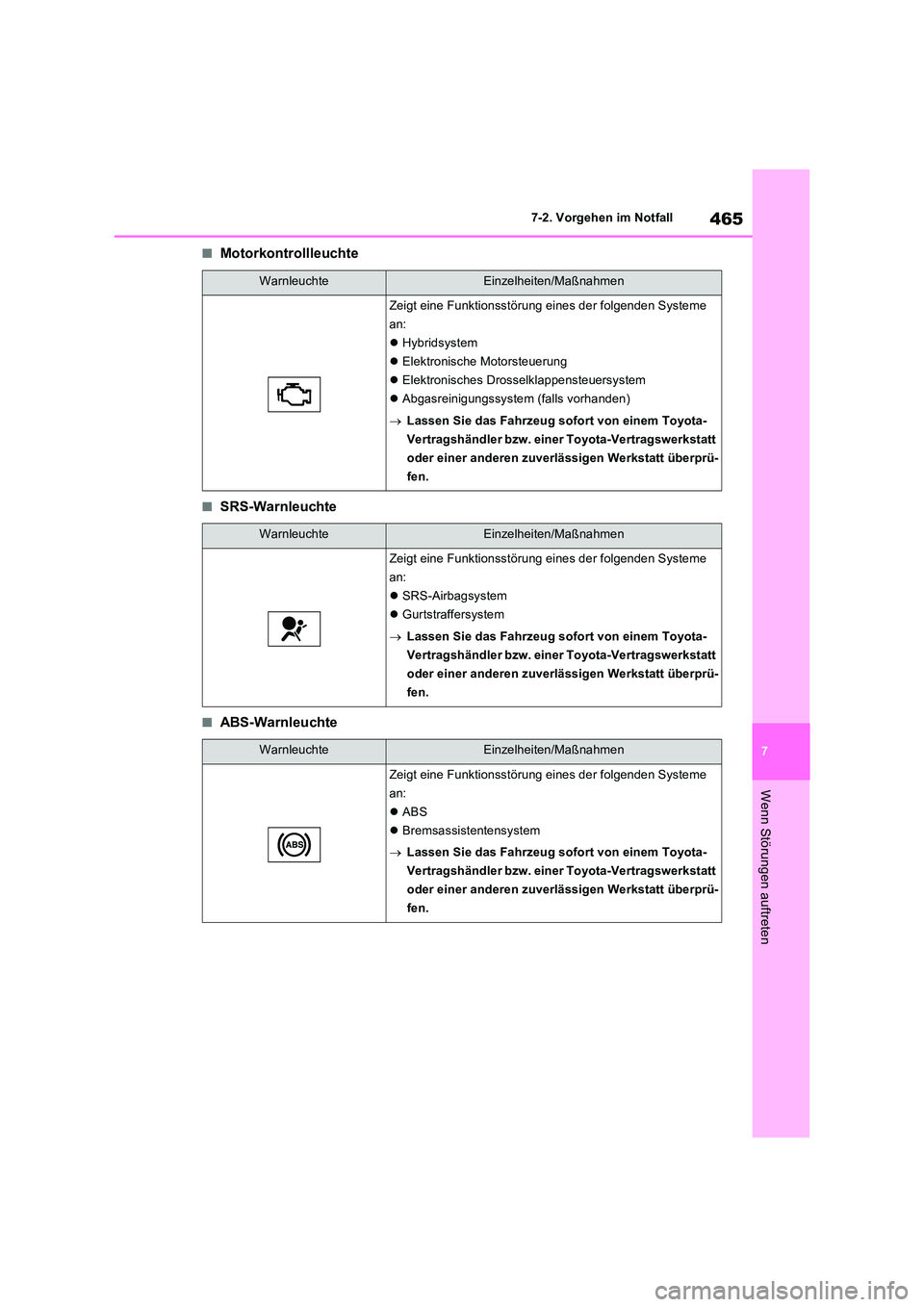

465
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Motorkontrollleuchte
■SRS-Warnleuchte
■ABS-Warnleuchte
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 Hybridsystem
 Elektronische Motorsteuerung
 Elektronisches Drosselklappensteuersystem
 Abgasreinigungssystem (falls vorhanden)
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 SRS-Airbagsystem
 Gurtstraffersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 ABS
 Bremsassistentensystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

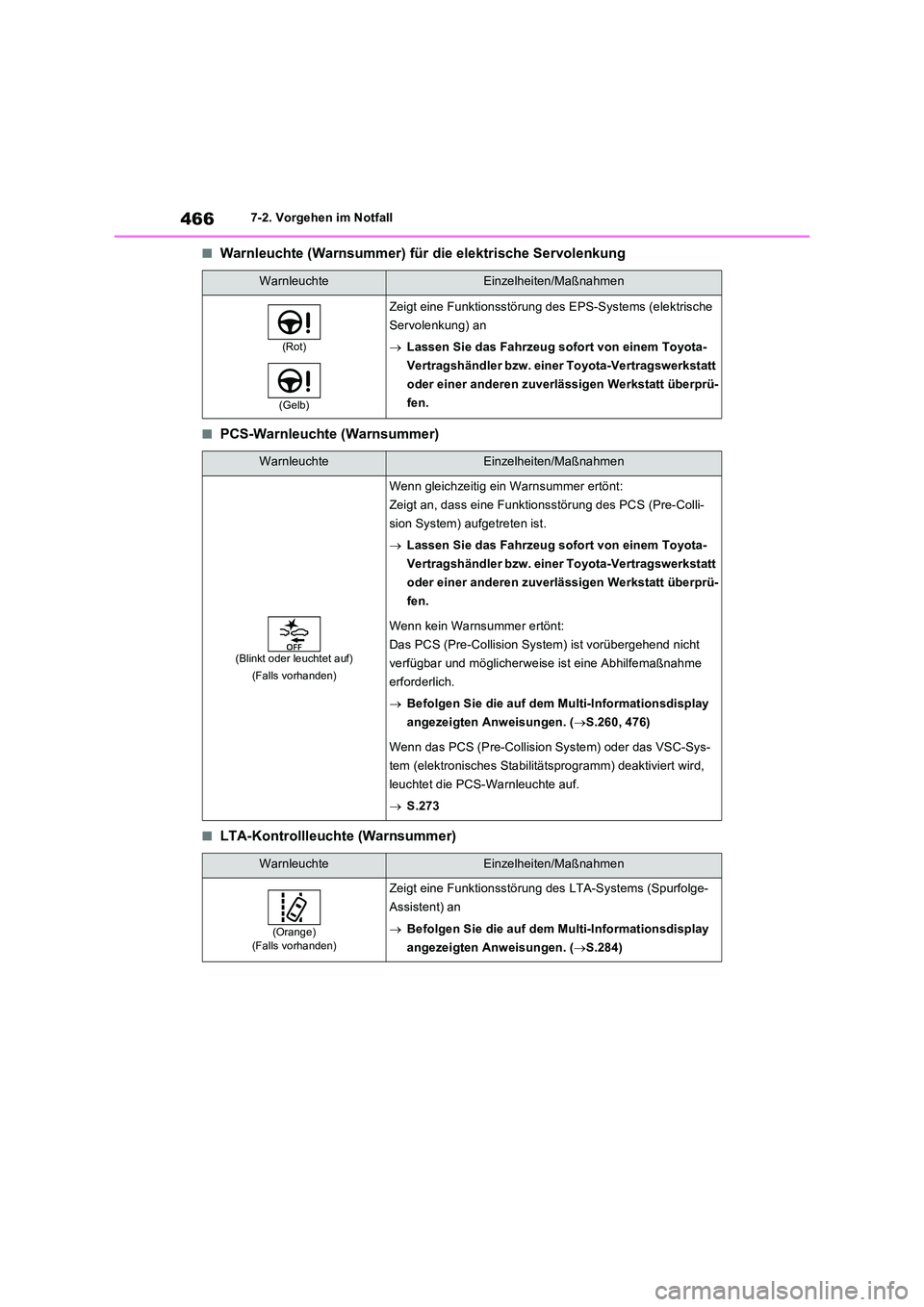

4667-2. Vorgehen im Notfall
■Warnleuchte (Warnsummer) für die elektrische Servolenkung
■PCS-Warnleuchte (Warnsummer)
■LTA-Kontrollleuchte (Warnsummer)
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
(Gelb)
Zeigt eine Funktionsstörung des EPS-Systems (elektrische
Servolenkung) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt oder leuchtet auf)
(Falls vorhanden)
Wenn gleichzeitig ein Warnsummer ertönt:
Zeigt an, dass eine Funktionsstörung des PCS (Pre-Colli-
sion System) aufgetreten ist.
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Das PCS (Pre-Collision System) ist vorübergehend nicht
verfügbar und möglicherweise ist eine Abhilfemaßnahme
erforderlich.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.260, 476)
Wenn das PCS (Pre-Collision System) oder das VSC-Sys-
tem (elektronisches Stabilitätsprogramm) deaktiviert wird,
leuchtet die PCS-Warnleuchte auf.
 S.273
WarnleuchteEinzelheiten/Maßnahmen
(Orange) (Falls vorhanden)
Zeigt eine Funktionsstörung des LTA-Systems (Spurfolge-
Assistent) an
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.284)
