437
6
6-3. Wartung in Eigenregie
Wartung und Pflege

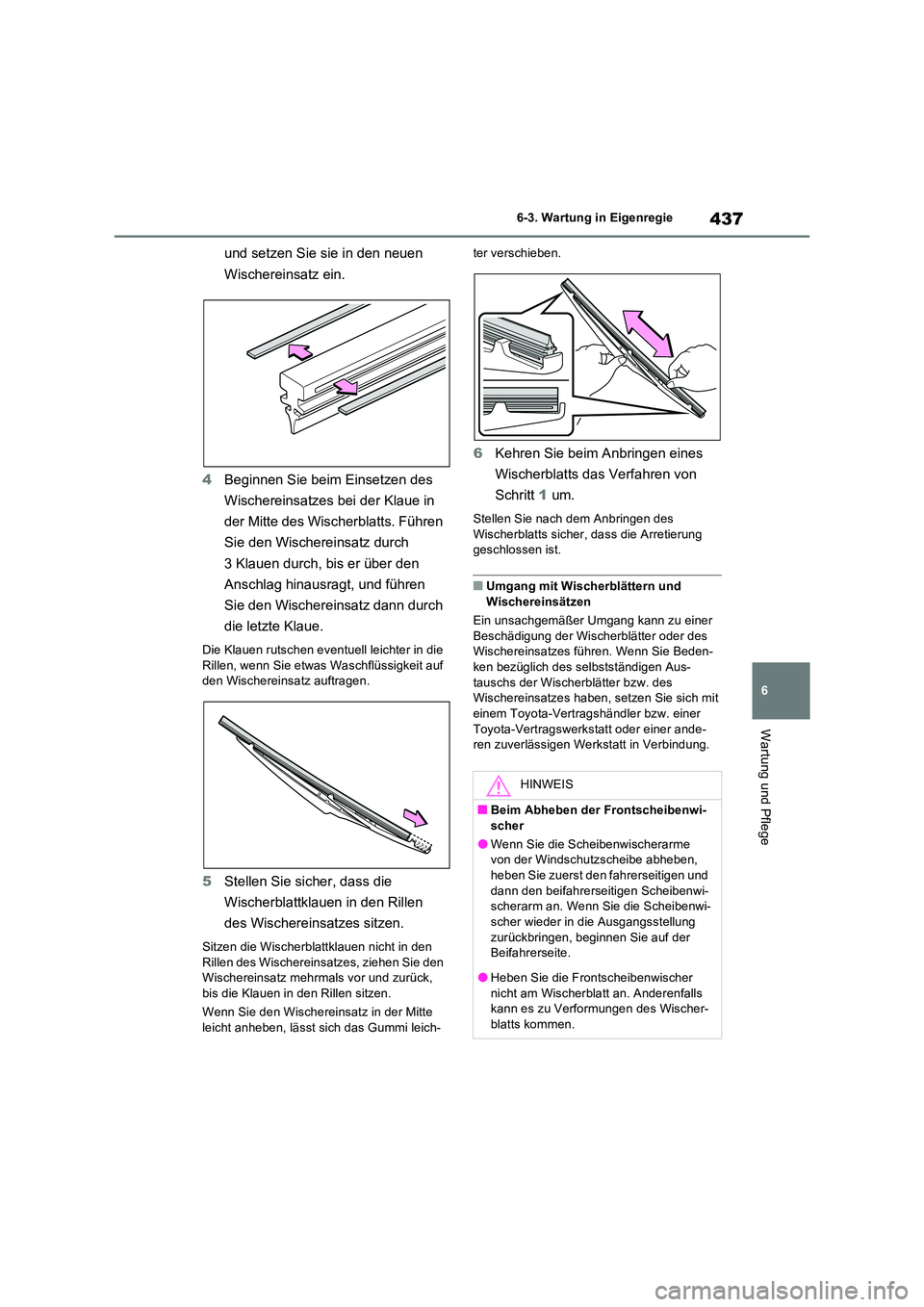

und setzen Sie sie in den neuen
Wischereinsatz ein.
4 Beginnen Sie beim Einsetzen des
Wischereinsatzes bei der Klaue in
der Mitte des Wischerblatts. Führen
Sie den Wischereinsatz durch
3 Klauen durch, bis er über den
Anschlag hinausragt, und führen
Sie den Wischereinsatz dann durch
die letzte Klaue.
Die Klauen rutschen eventuell leichter in die Rillen, wenn Sie etwas Waschflüssigkeit auf den Wischereinsatz auftragen.
5 Stellen Sie sicher, dass die
Wischerblattklauen in den Rillen
des Wischereinsatzes sitzen.
Sitzen die Wischerblattklauen nicht in den
Rillen des Wischereinsatzes, ziehen Sie den Wischereinsatz mehrmals vor und zurück, bis die Klauen in den Rillen sitzen.
Wenn Sie den Wischereinsatz in der Mitte
leicht anheben, lässt sich das Gummi leich-
ter verschieben.
6 Kehren Sie beim Anbringen eines
Wischerblatts das Verfahren von
Schritt 1 um.
Stellen Sie nach dem Anbringen des
Wischerblatts sicher, dass die Arretierung geschlossen ist.
■Umgang mit Wischerblättern und Wischereinsätzen
Ein unsachgemäßer Umgang kann zu einer
Beschädigung der Wischerblätter oder des Wischereinsatzes führen. Wenn Sie Beden-ken bezüglich des selbstständigen Aus-
tauschs der Wischerblätter bzw. des Wischereinsatzes haben, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt in Verbindung.
HINWEIS
■Beim Abheben der Frontscheibenwi-scher
●Wenn Sie die Scheibenwischerarme von der Windschutzscheibe abheben,
heben Sie zuerst den fahrerseitigen und dann den beifahrerseitigen Scheibenwi-scherarm an. Wenn Sie die Scheibenwi-
scher wieder in die Ausgangsstellung zurückbringen, beginnen Sie auf der Beifahrerseite.
●Heben Sie die Frontscheibenwischer nicht am Wischerblatt an. Anderenfalls kann es zu Verformungen des Wischer-
blatts kommen.

4386-3. Wartung in Eigenregie
■Wenn die Batterie des Schlüssels leer
ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsy-
stem und die Fernbedienung funktionieren nicht ordnungsgemäß.
●Die Reichweite wird geringer.
Sorgen Sie vor dem Austauschen der
Batterie dafür, dass Folgendes bereit-
liegt:
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithium-Batterie CR2032
■Verwenden Sie eine Lithium-Batterie vom Typ CR2032
●Batterien sind bei jedem Toyota-Vertrags-händler bzw. jeder Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt sowie in Elektrogeräteläden oder Kamerageschäften erhältlich.
●Ersetzen Sie die Batterie ausschließlich durch eine Batterie vom gleichen Typ bzw.
durch eine vom Hersteller empfohlene gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
HINWEIS
●Betätigen Sie den Scheibenwischerhe-
bel nicht, während die Frontscheibenwi- scher abgehoben sind. Anderenfalls könnten die Frontscheibenwischer die
Motorhaube berühren, wodurch es zu einer Beschädigung der Frontscheiben-wischer und/oder der Motorhaube kom-
men kann.
■So vermeiden Sie Schäden
●Achten Sie beim Austauschen des Wischereinsatzes darauf, dass die
Klauen nicht beschädigt werden.
●Legen Sie nach dem Entfernen des Wischerblatts vom Scheibenwischerarm
ein Tuch o. Ä. zwischen Heckscheibe und Wischerarm, um eine Beschädi-gung der Heckscheibe zu vermeiden.
●Ziehen Sie keinesfalls zu stark am Wischereinsatz und achten Sie darauf, dessen Metallplatten nicht zu verbiegen.
Batterie des elektroni-
schen Schlüssels
Ersetzen Sie die Batterie, wenn sie
entladen ist.
Bereitzulegende Hilfsmittel

439
6
6-3. Wartung in Eigenregie
Wartung und Pflege

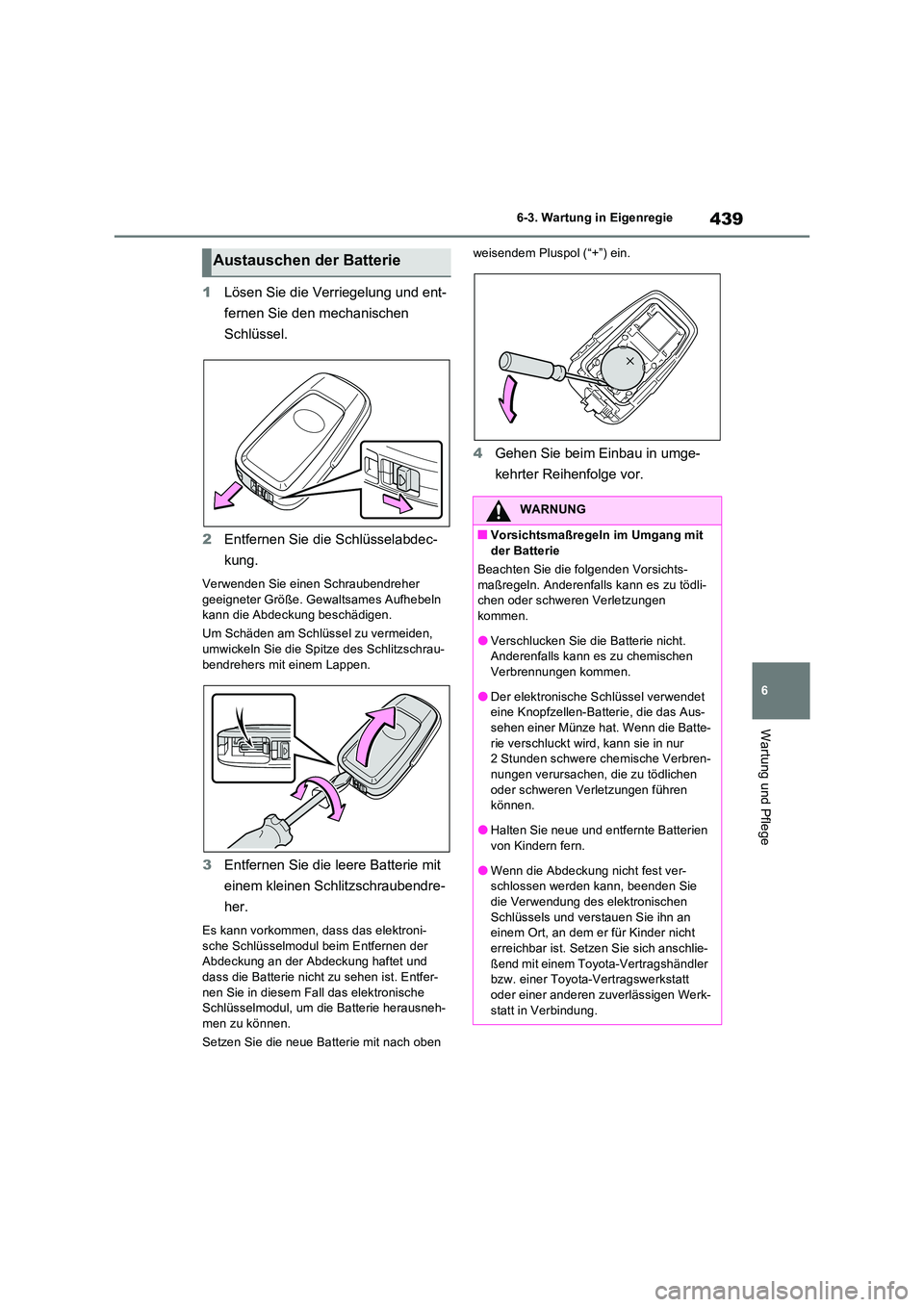

1 Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Schlüsselabdec-
kung.
Verwenden Sie einen Schraubendreher geeigneter Größe. Gewaltsames Aufhebeln kann die Abdeckung beschädigen.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen.
3 Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Es kann vorkommen, dass das elektroni- sche Schlüsselmodul beim Entfernen der Abdeckung an der Abdeckung haftet und
dass die Batterie nicht zu sehen ist. Entfer- nen Sie in diesem Fall das elektronische Schlüsselmodul, um die Batterie herausneh-
men zu können.
Setzen Sie die neue Batterie mit nach oben
weisendem Pluspol (“+”) ein.
4 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
Austauschen der Batterie
WARNUNG
■Vorsichtsmaßregeln im Umgang mit
der Batterie
Beachten Sie die folgenden Vorsichts- maßregeln. Anderenfalls kann es zu tödli-chen oder schweren Verletzungen
kommen.
●Verschlucken Sie die Batterie nicht. Anderenfalls kann es zu chemischen
Verbrennungen kommen.
●Der elektronische Schlüssel verwendet eine Knopfzellen-Batterie, die das Aus-
sehen einer Münze hat. Wenn die Batte- rie verschluckt wird, kann sie in nur 2 Stunden schwere chemische Verbren-
nungen verursachen, die zu tödlichen oder schweren Verletzungen führen können.
●Halten Sie neue und entfernte Batterien von Kindern fern.
●Wenn die Abdeckung nicht fest ver-schlossen werden kann, beenden Sie die Verwendung des elektronischen
Schlüssels und verstauen Sie ihn an einem Ort, an dem er für Kinder nicht erreichbar ist. Setzen Sie sich anschlie-
ßend mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.

4406-3. Wartung in Eigenregie

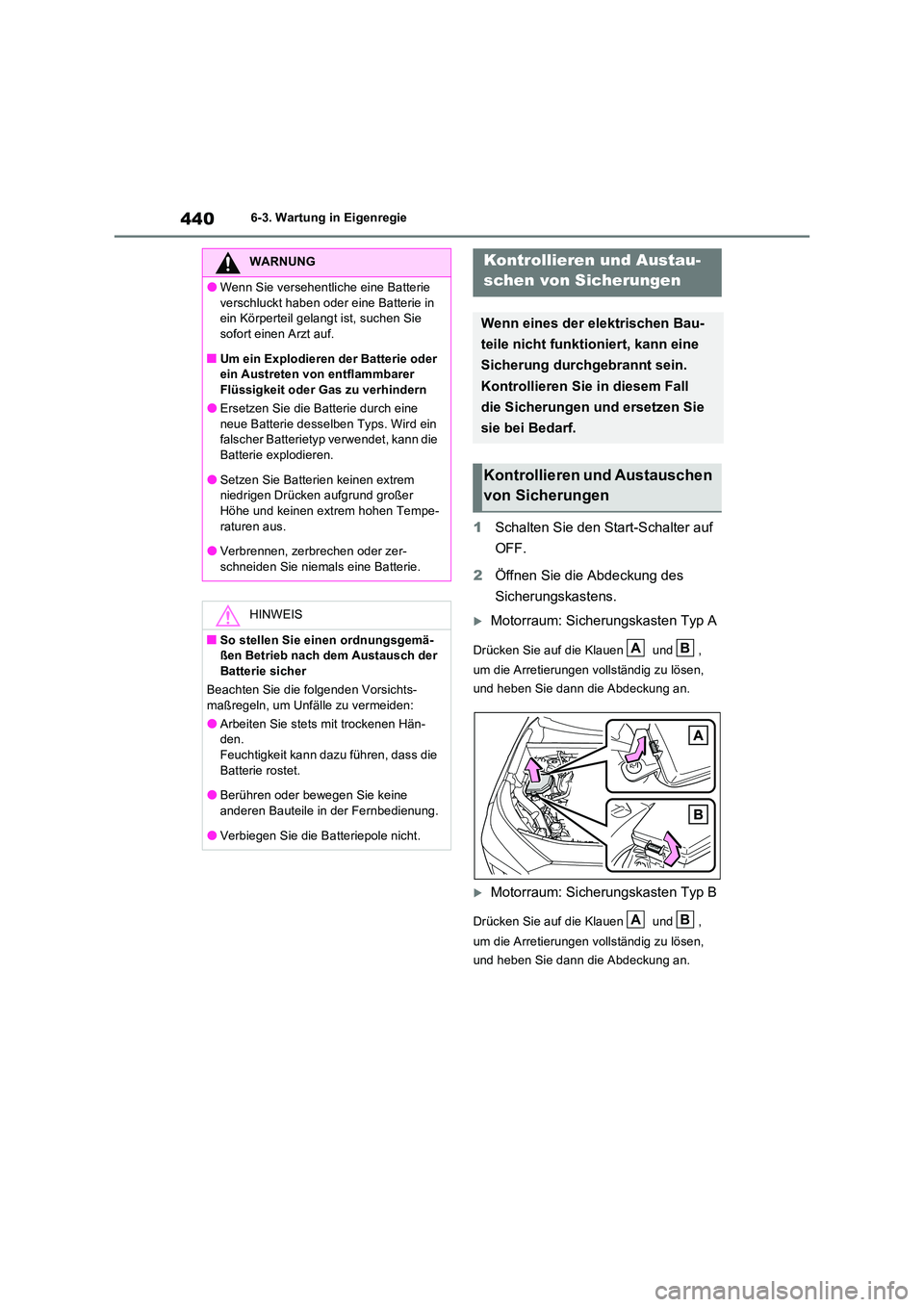

1Schalten Sie den Start-Schalter auf
OFF.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten Typ A
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
Motorraum: Sicherungskasten Typ B
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
WARNUNG
●Wenn Sie versehentliche eine Batterie
verschluckt haben oder eine Batterie in ein Körperteil gelangt ist, suchen Sie sofort einen Arzt auf.
■Um ein Explodieren der Batterie oder ein Austreten von entflammbarer Flüssigkeit oder Gas zu verhindern
●Ersetzen Sie die Batterie durch eine
neue Batterie desselben Typs. Wird ein falscher Batterietyp verwendet, kann die Batterie explodieren.
●Setzen Sie Batterien keinen extrem niedrigen Drücken aufgrund großer Höhe und keinen extrem hohen Tempe-
raturen aus.
●Verbrennen, zerbrechen oder zer- schneiden Sie niemals eine Batterie.
HINWEIS
■So stellen Sie einen ordnungsgemä-ßen Betrieb nach dem Austausch der Batterie sicher
Beachten Sie die folgenden Vorsichts-
maßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Hän- den.Feuchtigkeit kann dazu führen, dass die
Batterie rostet.
●Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batteriepole nicht.
Kontrollieren und Austau-
schen von Sicherungen
Wenn eines der elektrischen Bau-
teile nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Kontrollieren Sie in diesem Fall
die Sicherungen und ersetzen Sie
sie bei Bedarf.
Kontrollieren und Austauschen
von Sicherungen
AB
AB

441
6 6-3. Wartung in Eigenregie
Wartung und Pflege

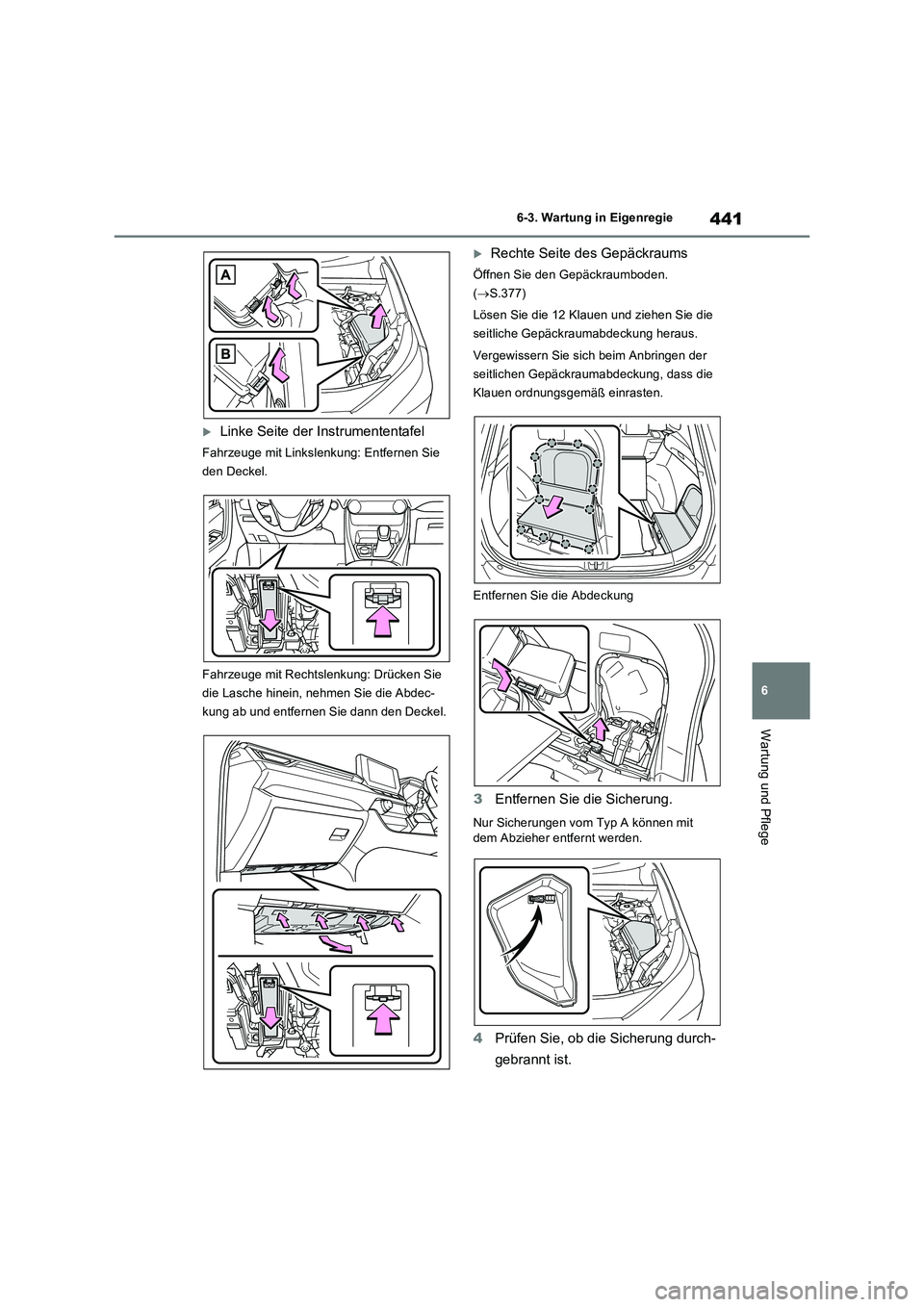

Linke Seite der Instrumententafel
Fahrzeuge mit Linkslenkung: Entfernen Sie
den Deckel.
Fahrzeuge mit Rechtslenkung: Drücken Sie
die Lasche hinein, nehmen Sie die Abdec-
kung ab und entfernen Sie dann den Deckel.
Rechte Seite des Gepäckraums
Öffnen Sie den Gepäckraumboden.
(S.377)
Lösen Sie die 12 Klauen und ziehen Sie die
seitliche Gepäckraumabdeckung heraus.
Vergewissern Sie sich beim Anbringen der
seitlichen Gepäckraumabdeckung, dass die
Klauen ordnungsgemäß einrasten.
Entfernen Sie die Abdeckung
3Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
4Prüfen Sie, ob die Sicherung durch-
gebrannt ist.

4426-3. Wartung in Eigenregie

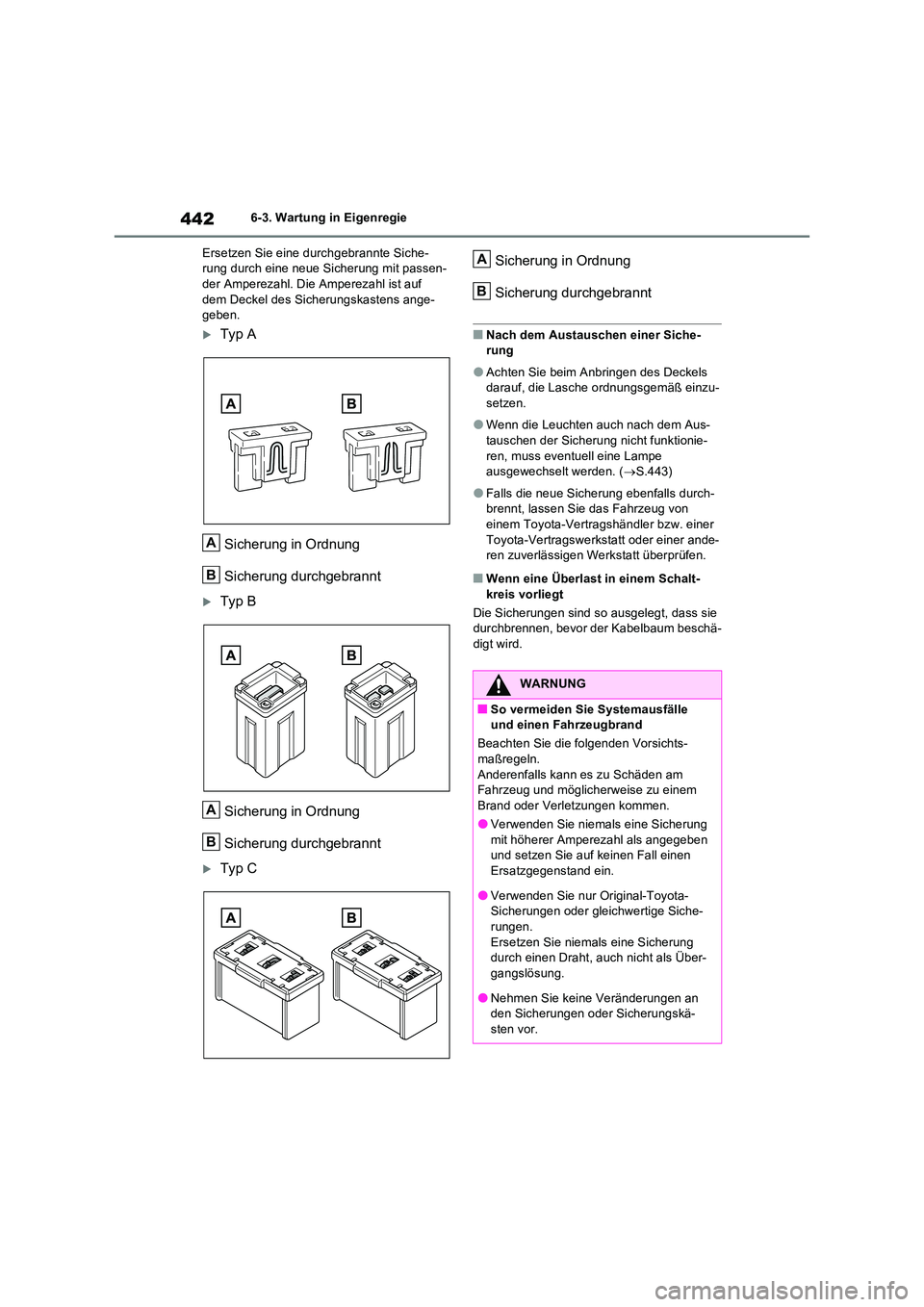

Ersetzen Sie eine durchgebrannte Siche- rung durch eine neue Sicherung mit passen-der Amperezahl. Die Amperezahl ist auf
dem Deckel des Sicherungskastens ange- geben.
Typ A
Sicherung in Ordnung
Sicherung durchgebrannt
Typ B
Sicherung in Ordnung
Sicherung durchgebrannt
Typ C
Sicherung in Ordnung
Sicherung durchgebrannt
■Nach dem Austauschen einer Siche- rung
●Achten Sie beim Anbringen des Deckels darauf, die Lasche ordnungsgemäß einzu-
setzen.
●Wenn die Leuchten auch nach dem Aus-
tauschen der Sicherung nicht funktionie- ren, muss eventuell eine Lampe ausgewechselt werden. ( S.443)
●Falls die neue Sicherung ebenfalls durch- brennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt überprüfen.
■Wenn eine Überlast in einem Schalt-
kreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschä-digt wird.
A
B
A
B
WARNUNG
■So vermeiden Sie Systemausfälle und einen Fahrzeugbrand
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem
Brand oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl als angegeben und setzen Sie auf keinen Fall einen
Ersatzgegenstand ein.
●Verwenden Sie nur Original-Toyota- Sicherungen oder gleichwertige Siche-
rungen. Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Über-
gangslösung.
●Nehmen Sie keine Veränderungen an den Sicherungen oder Sicherungskä-
sten vor.
A
B

443
6
6-3. Wartung in Eigenregie
Wartung und Pflege

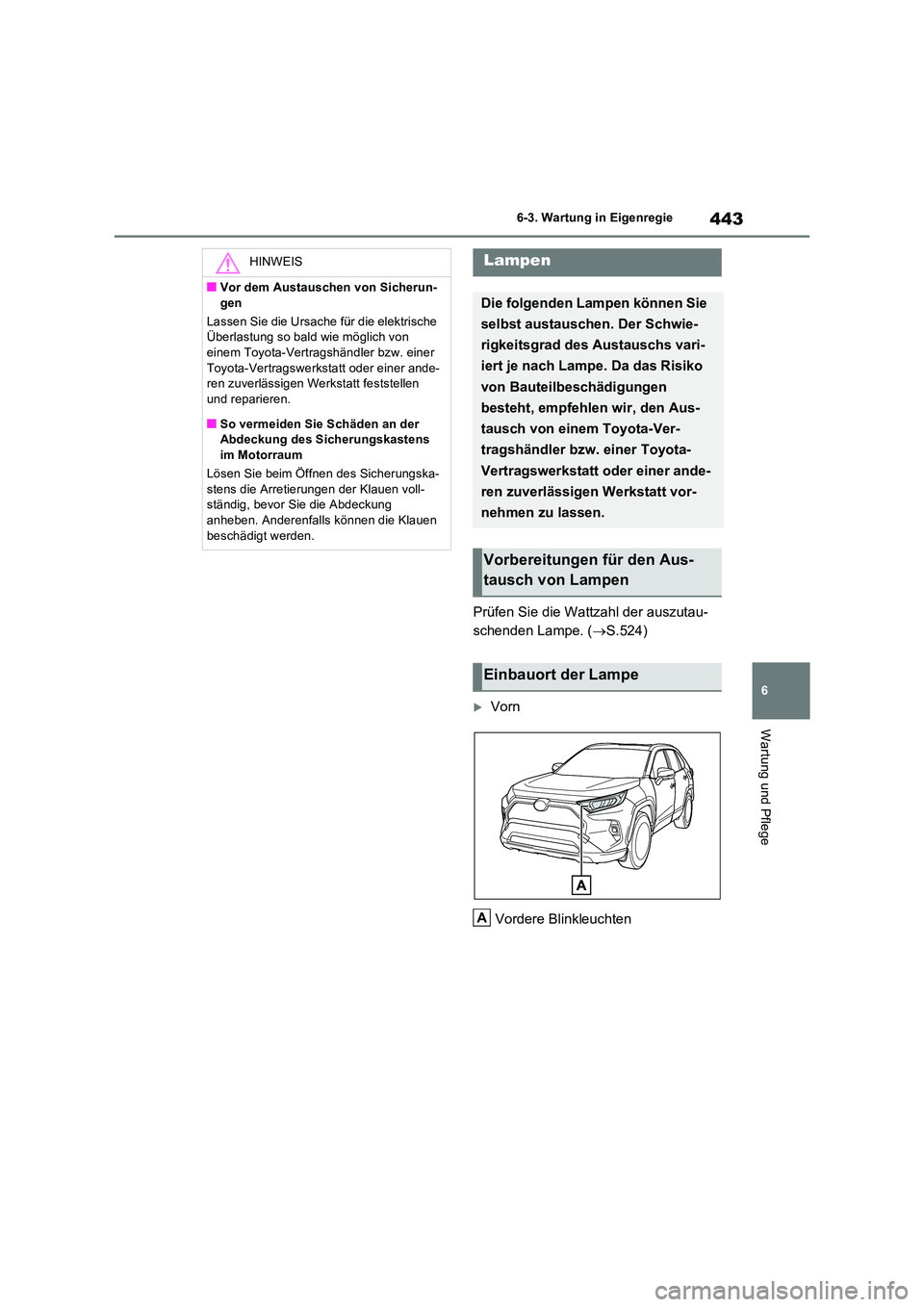

Prüfen Sie die Wattzahl der auszutau-
schenden Lampe. ( S.524)
Vorn
Vordere Blinkleuchten
HINWEIS
■Vor dem Austauschen von Sicherun-
gen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt feststellen und reparieren.
■So vermeiden Sie Schäden an der Abdeckung des Sicherungskastens im Motorraum
Lösen Sie beim Öffnen des Sicherungska-
stens die Arretierungen der Klauen voll- ständig, bevor Sie die Abdeckung anheben. Anderenfalls können die Klauen
beschädigt werden.
Lampen
Die folgenden Lampen können Sie
selbst austauschen. Der Schwie-
rigkeitsgrad des Austauschs vari-
iert je nach Lampe. Da das Risiko
von Bauteilbeschädigungen
besteht, empfehlen wir, den Aus-
tausch von einem Toyota-Ver-
tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Aus-
tausch von Lampen
Einbauort der Lampe
A

4446-3. Wartung in Eigenregie

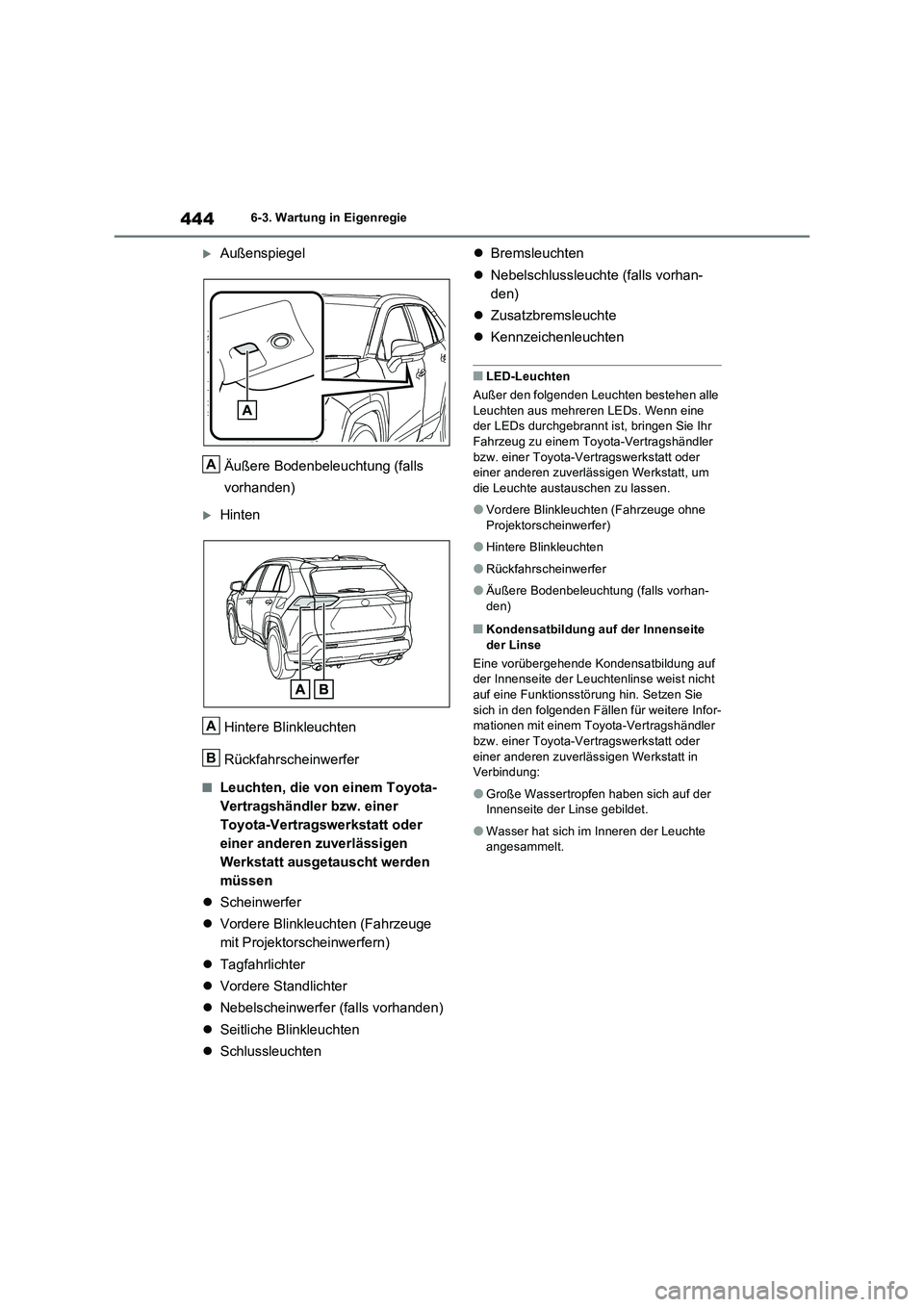

Außenspiegel
Äußere Bodenbeleuchtung (falls
vorhanden)
Hinten
Hintere Blinkleuchten
Rückfahrscheinwerfer
■Leuchten, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen
Werkstatt ausgetauscht werden
müssen
 Scheinwerfer
 Vordere Blinkleuchten (Fahrzeuge
mit Projektorscheinwerfern)
 Tagfahrlichter
 Vordere Standlichter
 Nebelscheinwerfer (falls vorhanden)
 Seitliche Blinkleuchten
 Schlussleuchten
 Bremsleuchten
 Nebelschlussleuchte (falls vorhan-
den)
 Zusatzbremsleuchte
 Kennzeichenleuchten
■LED-Leuchten
Außer den folgenden Leuchten bestehen alle
Leuchten aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt, um die Leuchte austauschen zu lassen.
●Vordere Blinkleuchten (Fahrzeuge ohne Projektorscheinwerfer)
●Hintere Blinkleuchten
●Rückfahrscheinwerfer
●Äußere Bodenbeleuchtung (falls vorhan-
den)
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Leuchtenlinse weist nicht
auf eine Funktionsstörung hin. Setzen Sie sich in den folgenden Fällen für weitere Infor-mationen mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung:
●Große Wassertropfen haben sich auf der Innenseite der Linse gebildet.
●Wasser hat sich im Inneren der Leuchte angesammelt.
A
A
B

445
6 6-3. Wartung in Eigenregie
Wartung und Pflege

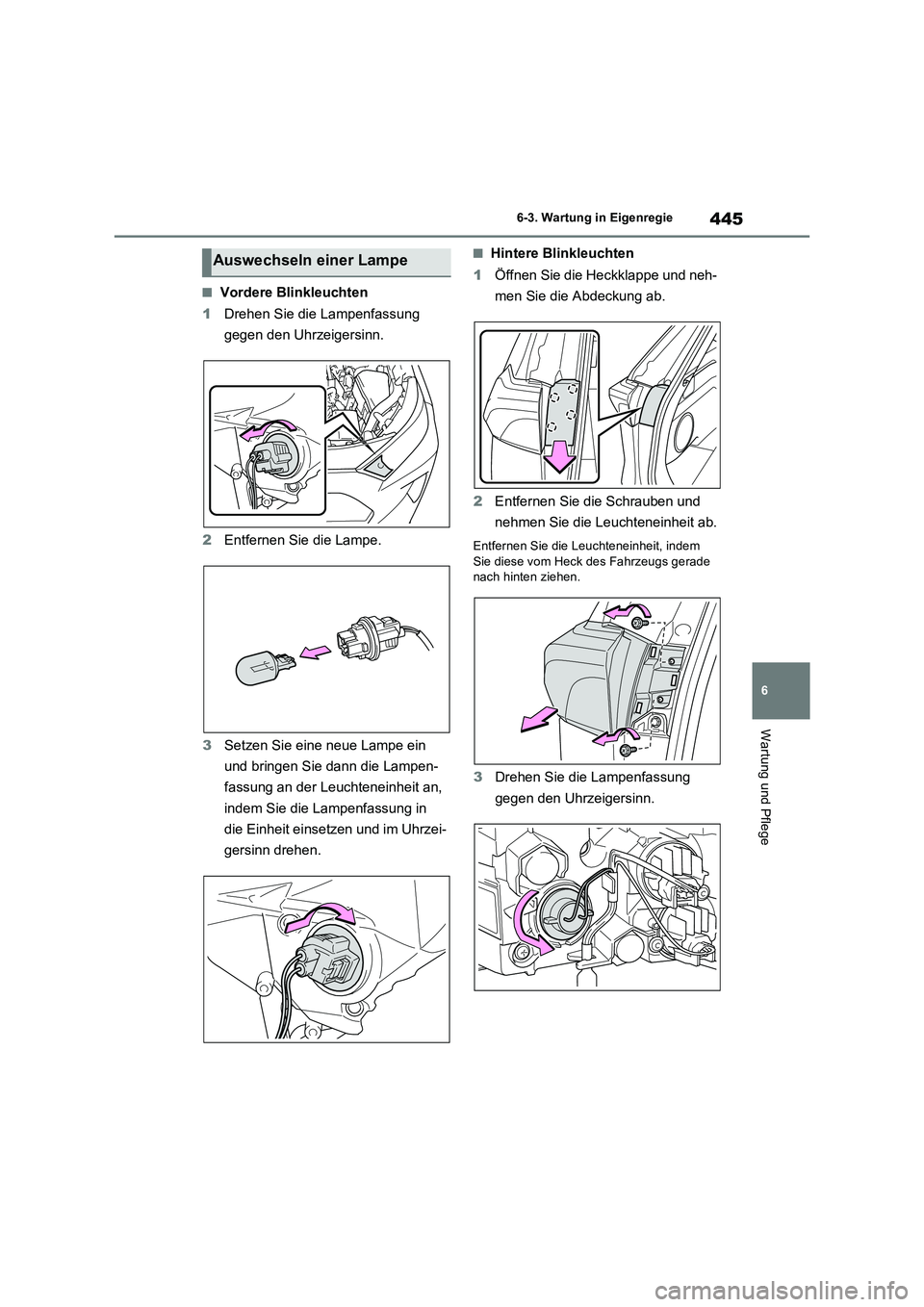

■Vordere Blinkleuchten
1Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
2Entfernen Sie die Lampe.
3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
■Hintere Blinkleuchten
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
2Entfernen Sie die Schrauben und
nehmen Sie die Leuchteneinheit ab.
Entfernen Sie die Leuchteneinheit, indem
Sie diese vom Heck des Fahrzeugs gerade
nach hinten ziehen.
3Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Auswechseln einer Lampe

4466-3. Wartung in Eigenregie
4Entfernen Sie die Lampe.
5Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
6Richten Sie die Kerben der Leuch-
teneinheit auf die Klauen aus, hal-
ten Sie die Leuchteneinheit gerade
und setzen Sie den Stift der Leuch-
teneinheit in die Öffnung ein.
Vergewissern Sie sich, dass die Leuchte-neinheit vollständig eingerastet ist.
7Bringen Sie die Schrauben wieder
an.
8Bringen Sie die Abdeckung wieder
an.
■Rückfahrscheinwerfer
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
Um Schäden an der Abdeckung zu vermei-
