TOYOTA RAV4 PHEV 2021 Instruksjoner for bruk (in Norwegian)

8.2.6 Hvis du har et punktert
dekk (biler med reservehjul)
Bilen er utstyrt med et reservehjul. Det
punkterte dekket kan skiftes ut med
reservehjulet. Mer informasjon om dekk:
→s. 380
ADVARSEL!
Hvis du punkterer
Ikke kjør videre med et punktert hjul.
Dekket og felgen kan bli fullstendig
ødelagt selv om du bare kjører et kort
stykke med punktert dekk, noe som kan
føre til en ulykke.Før du jekker opp bilen
• Stans bilen på et trygt sted på et plant
og fast underlag.
• Aktiver parkeringsbremsen.
• Sett giret i P-stilling.
• Slå av innbruddssensoren og
hellingsføleren (utstyrsavhengig)
(→s. 61)
• Stans hybridsystemet.
• Slå på varselblinklysene. (→s. 412)
• For biler med elektrisk bakluke: Slå av
det elektriske baklukesystemet.
(→s. 178)
Plassering av reservehjul, jekk og verktøy
AJekk
BReservehjul
CSlepekrok
DJekkhåndtak
EHjulnøkkel
8.2 Tiltak i en nødssituasjon
439
8
Hvis det oppstår problemer

ADVARSEL!
Bruk av jekken
Ta følgende forholdsregler.
Feil bruk av jekken kan føre til at bilen
plutselig faller av jekken og forårsake
alvorlige personskader.
• Ikke bruk jekken til annet enn å skifte
dekk eller sette på eller ta av
kjettinger.
• Jekken som følger med kan kun
brukes på din bil. Den må ikke brukes
på andre biler.
• Det må heller ikke brukes jekker fra
andre biler på din bil.
• Sett jekken riktig på plass i
jekkepunktet.
• Ikke ha deler av kroppen under en bil
mens den er jekket opp.
• Ikke start hybridsystemet eller kjør
bilen mens bilen er jekket opp.
• Ikke jekk opp bilen mens det er noen
inne i den.
• Når du jekker opp bilen, må du ikke
legge gjenstander oppå eller under
jekken.
• Ikke jekk opp bilen mer enn det som
er nødvendig for å skifte hjulet.
• Bruk en bukk hvis du må bevege deg
under bilen.
• Stans bilen på et fast, flatt og jevnt
underlag, sett på parkeringsbremsen
og sett giret i P-stilling. Bruk om
nødvendig stoppeklosser til å
blokkere hjulet diagonalt motsatt av
hjulet som skal skiftes.
ADVARSEL!(Fortsettelse)
• Pass på at det ikke er folk i nærheten
når du senker bilen. Hvis det er folk i
nærheten, må du gi dem beskjed før
du senker bilen.
Ta ut jekken
1. Åpne gulvplaten (→s. 350).
2. Løsne festereimen, og ta ut jekken fra
oppbevaringsrommet under
gulvplaten.
Når du har tatt ut jekken, holder du
den på plass ved å feste gummibåndet
midlertidig i hullet som vist i
illustrasjonen.
Før oppbevaring roteres jekken og
strammes til den ikke lenger beveger
seg. Legg den inn i
oppbevaringsrommet under
gulvplaten, og fest den med et
gummibånd.
8.2 Tiltak i en nødssituasjon
440

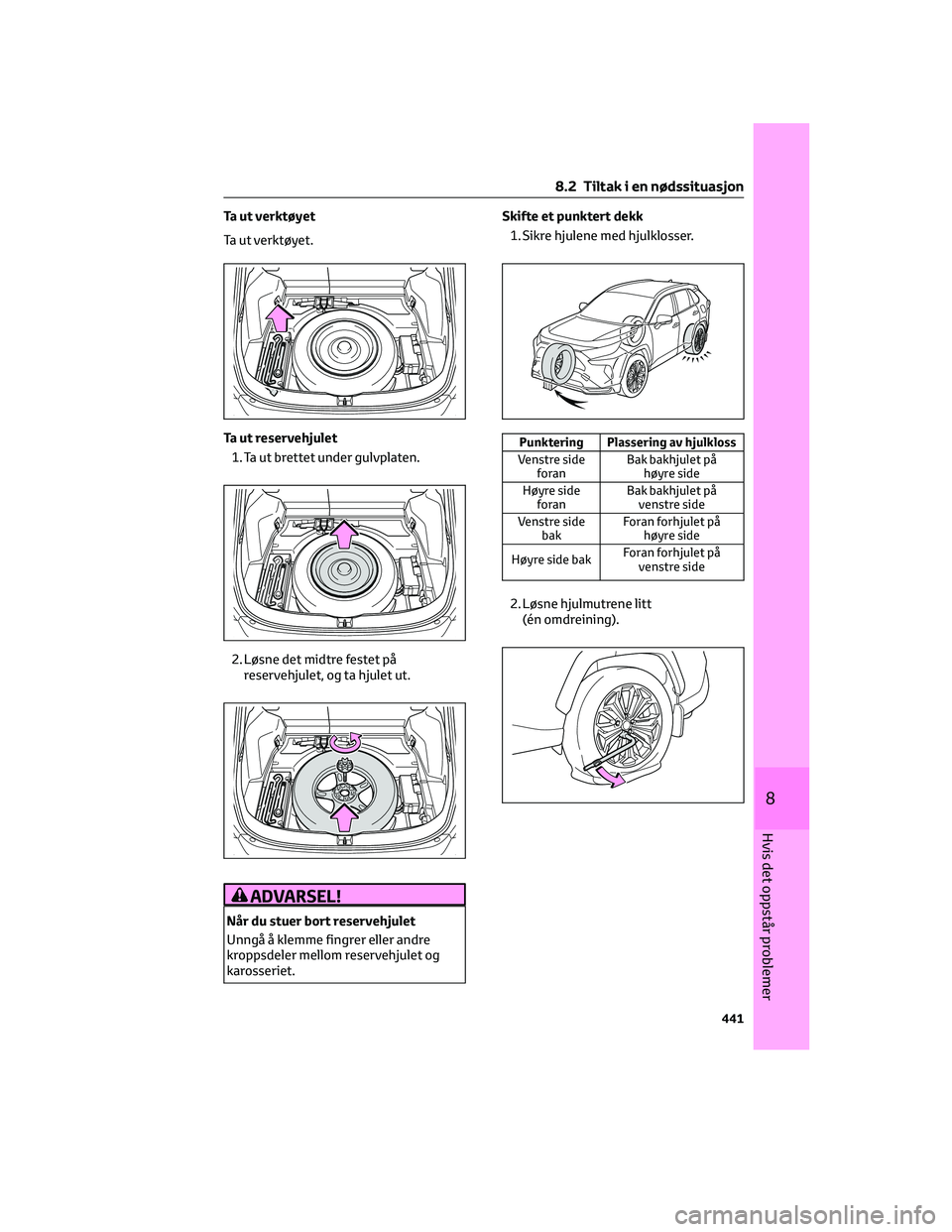

Ta ut verktøyet
Ta ut verktøyet.
Ta ut reservehjulet
1. Ta ut brettet under gulvplaten.
2. Løsne det midtre festet på
reservehjulet, og ta hjulet ut.
ADVARSEL!
Når du stuer bort reservehjulet
Unngå å klemme fingrer eller andre
kroppsdeler mellom reservehjulet og
karosseriet.Skifte et punktert dekk
1. Sikre hjulene med hjulklosser.
Punktering Plassering av hjulkloss
Venstre side
foranBak bakhjulet på
høyre side
Høyre side
foranBak bakhjulet på
venstre side
Venstre side
bakForan forhjulet på
høyre side
Høyre side bakForan forhjulet på
venstre side
2. Løsne hjulmutrene litt
(én omdreining).
8.2 Tiltak i en nødssituasjon
441
8
Hvis det oppstår problemer

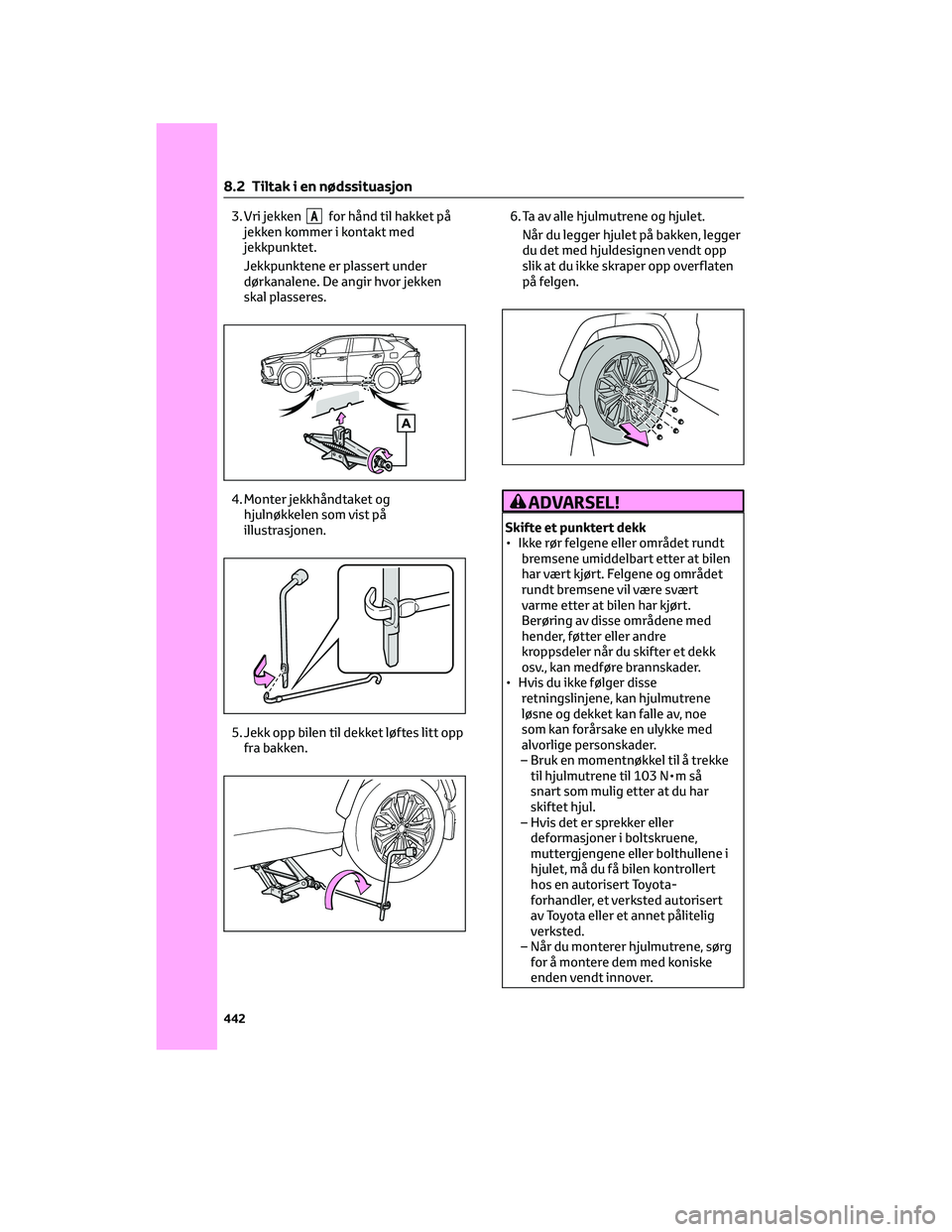

3. Vri jekkenAfor hånd til hakket på
jekken kommer i kontakt med
jekkpunktet.
Jekkpunktene er plassert under
dørkanalene. De angir hvor jekken
skal plasseres.
4. Monter jekkhåndtaket og
hjulnøkkelen som vist på
illustrasjonen.
5. Jekk opp bilen til dekket løftes litt opp
fra bakken.6. Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken, legger
du det med hjuldesignen vendt opp
slik at du ikke skraper opp overflaten
på felgen.
ADVARSEL!
Skifte et punktert dekk
• Ikke rør felgene eller området rundt
bremsene umiddelbart etter at bilen
har vært kjørt. Felgene og området
rundt bremsene vil være svært
varme etter at bilen har kjørt.
Berøring av disse områdene med
hender, føtter eller andre
kroppsdeler når du skifter et dekk
osv., kan medføre brannskader.
• Hvis du ikke følger disse
retningslinjene, kan hjulmutrene
løsne og dekket kan falle av, noe
som kan forårsake en ulykke med
alvorlige personskader.
– Bruk en momentnøkkel til å trekke
til hjulmutrene til 103 N•m så
snart som mulig etter at du har
skiftet hjul.
– Hvis det er sprekker eller
deformasjoner i boltskruene,
muttergjengene eller bolthullene i
hjulet, må du få bilen kontrollert
hos en autorisert Toyota-
forhandler, et verksted autorisert
av Toyota eller et annet pålitelig
verksted.
– Når du monterer hjulmutrene, sørg
for å montere dem med koniske
enden vendt innover.
8.2 Tiltak i en nødssituasjon
442

ADVARSEL!(Fortsettelse)
• For biler med elektrisk bakluke: Sørg
for å slå av det elektriske
baklukesystemet når du f.eks. skifter
dekk (→s. 178). Ellers risikerer du at
luken begynner å bevege seg ved
utilsiktet berøring av bryteren for
den elektriske bakluken, og at
hender og fingre kommer i klem.

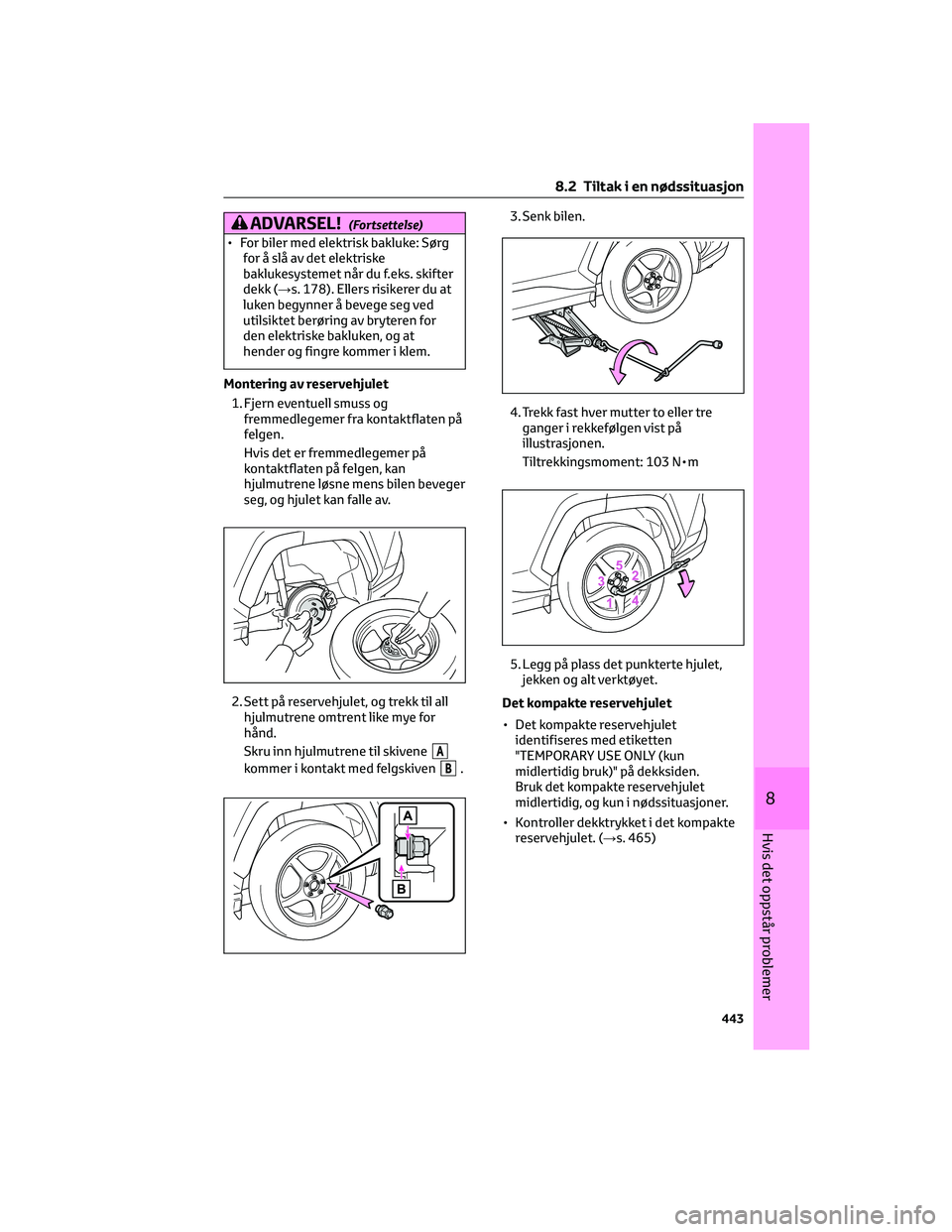

Montering av reservehjulet
1. Fjern eventuell smuss og
fremmedlegemer fra kontaktflaten på
felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan
hjulmutrene løsne mens bilen beveger
seg, og hjulet kan falle av.
2. Sett på reservehjulet, og trekk til all
hjulmutrene omtrent like mye for
hånd.
Skru inn hjulmutrene til skivene
A
kommer i kontakt med felgskivenB.3. Senk bilen.
4. Trekk fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment: 103 N•m
5. Legg på plass det punkterte hjulet,
jekken og alt verktøyet.
Det kompakte reservehjulet
• Det kompakte reservehjulet
identifiseres med etiketten
"TEMPORARY USE ONLY (kun
midlertidig bruk)" på dekksiden.
Bruk det kompakte reservehjulet
midlertidig, og kun i nødssituasjoner.
• Kontroller dekktrykket i det kompakte
reservehjulet. (→s. 465)
8.2 Tiltak i en nødssituasjon
443
8
Hvis det oppstår problemer

Ved bruk av et kompakt reservehjul
Ettersom det kompakte reservehjulet
ikke er utstyrt med dekktrykksensorer,
vil ikke varselsystemet for dekktrykk
varsle om lavt dekktrykk i reservehjulet.
Hvis du bytter ut det kompakte
reservehjulet etter at varsellampen
for dekktrykk slås på, vil lyset fortsatt
være på.
Med det kompakte reservehjulet festet
Bilen kan bli lavere ved kjøring med det
kompakte reservehjulet sammenlignet
med standardhjul.
Hvis du har et punktert fordekk på vei
dekket av snø eller is (unntatt
235/55R19-dekk)
Sett på det kompakte reservehjulet på et
av bilens bakhjul. Bruk fremgangsmåten
nedenfor, og sett på kjettinger på
forhjulene:
1. Bytt ut et av bakhjulene med det
kompakte reservehjulet.
2. Skift ut det punkterte forhjulet med
bakhjulet du tok av.
3. Sett kjettinger på forhjulene.
8.2 Tiltak i en nødssituasjon
444

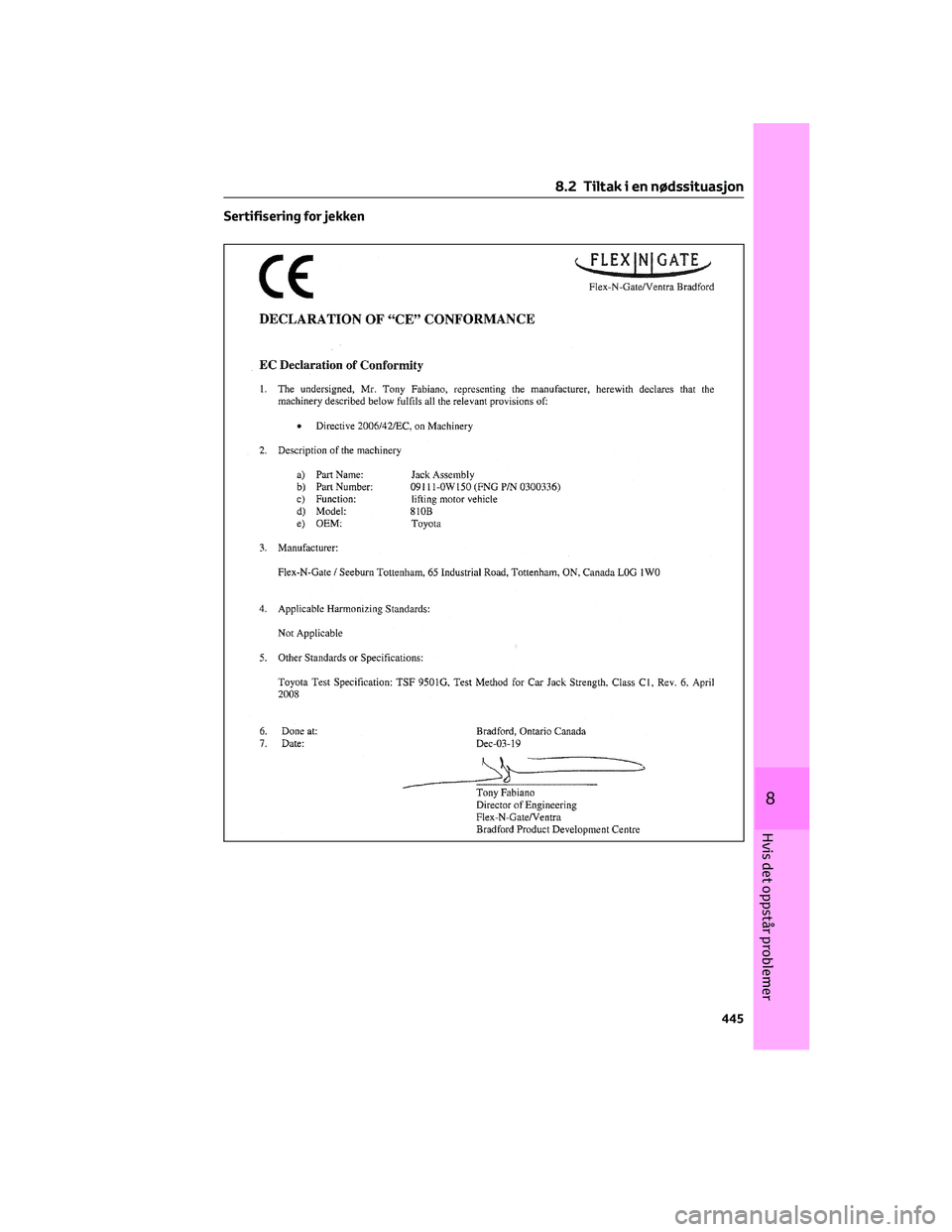

Sertifisering for jekken
8.2 Tiltak i en nødssituasjon
445
8
Hvis det oppstår problemer

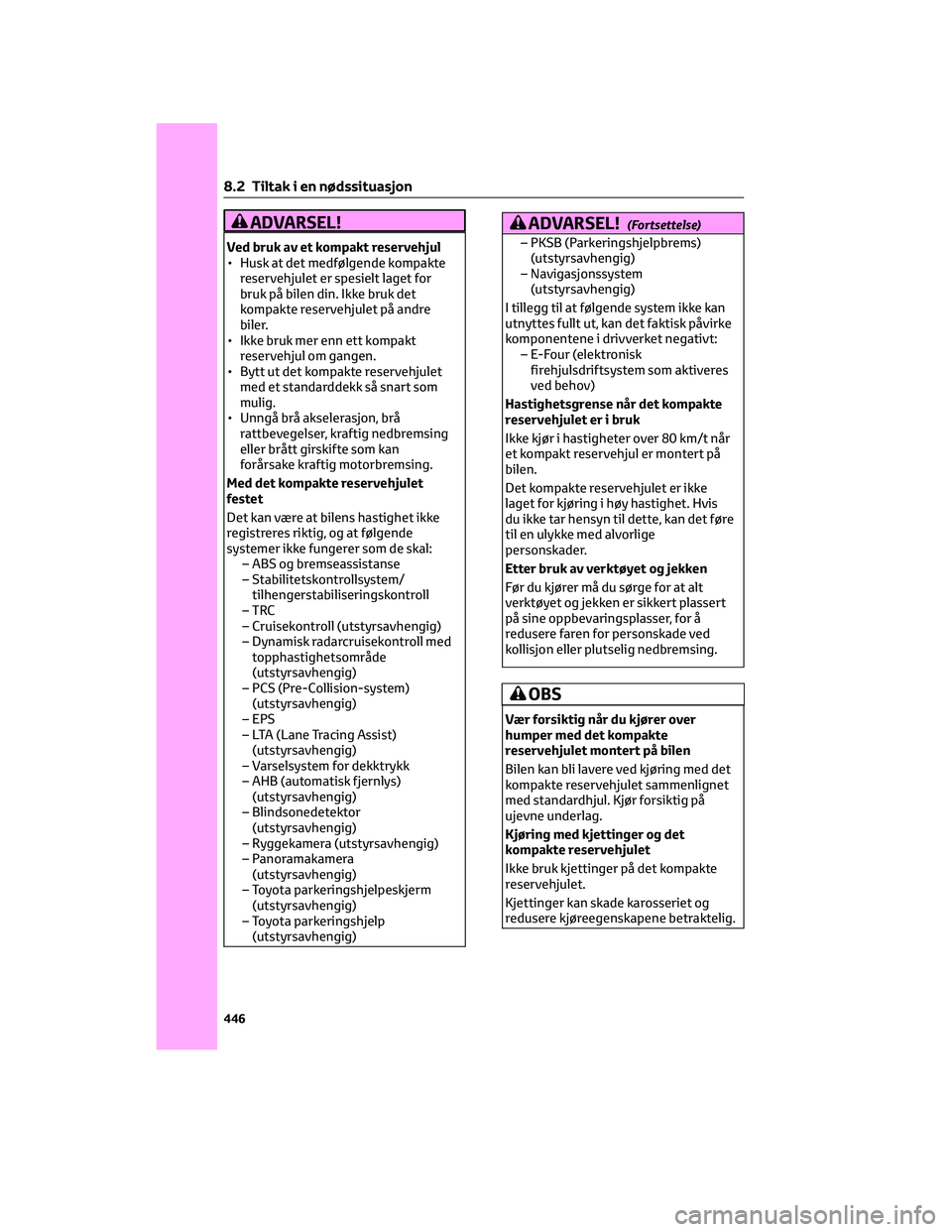

ADVARSEL!
Ved bruk av et kompakt reservehjul
• Husk at det medfølgende kompakte
reservehjulet er spesielt laget for
bruk på bilen din. Ikke bruk det
kompakte reservehjulet på andre
biler.
• Ikke bruk mer enn ett kompakt
reservehjul om gangen.
• Bytt ut det kompakte reservehjulet
med et standarddekk så snart som
mulig.
• Unngå brå akselerasjon, brå
rattbevegelser, kraftig nedbremsing
eller brått girskifte som kan
forårsake kraftig motorbremsing.
Med det kompakte reservehjulet
festet
Det kan være at bilens hastighet ikke
registreres riktig, og at følgende
systemer ikke fungerer som de skal:
– ABS og bremseassistanse
– Stabilitetskontrollsystem/
tilhengerstabiliseringskontroll
–TRC
– Cruisekontroll (utstyrsavhengig)
– Dynamisk radarcruisekontroll med
topphastighetsområde
(utstyrsavhengig)
– PCS (Pre-Collision-system)
(utstyrsavhengig)
– EPS
– LTA (Lane Tracing Assist)
(utstyrsavhengig)
– Varselsystem for dekktrykk
– AHB (automatisk fjernlys)
(utstyrsavhengig)
– Blindsonedetektor
(utstyrsavhengig)
– Ryggekamera (utstyrsavhengig)
– Panoramakamera
(utstyrsavhengig)
– Toyota parkeringshjelpeskjerm
(utstyrsavhengig)
– Toyota parkeringshjelp
(utstyrsavhengig)
ADVARSEL!(Fortsettelse)
– PKSB (Parkeringshjelpbrems)
(utstyrsavhengig)
– Navigasjonssystem
(utstyrsavhengig)
I tillegg til at følgende system ikke kan
utnyttes fullt ut, kan det faktisk påvirke
komponentene i drivverket negativt:
– E-Four (elektronisk
firehjulsdriftsystem som aktiveres
ved behov)
Hastighetsgrense når det kompakte
reservehjulet er i bruk
Ikke kjør i hastigheter over 80 km/t når
et kompakt reservehjul er montert på
bilen.
Det kompakte reservehjulet er ikke
laget for kjøring i høy hastighet. Hvis
du ikke tar hensyn til dette, kan det føre
til en ulykke med alvorlige
personskader.
Etter bruk av verktøyet og jekken
Før du kjører må du sørge for at alt
verktøyet og jekken er sikkert plassert
på sine oppbevaringsplasser, for å
redusere faren for personskade ved
kollisjon eller plutselig nedbremsing.
OBS
Vær forsiktig når du kjører over
humper med det kompakte
reservehjulet montert på bilen
Bilen kan bli lavere ved kjøring med det
kompakte reservehjulet sammenlignet
med standardhjul. Kjør forsiktig på
ujevne underlag.
Kjøring med kjettinger og det
kompakte reservehjulet
Ikke bruk kjettinger på det kompakte
reservehjulet.
Kjettinger kan skade karosseriet og
redusere kjøreegenskapene betraktelig.
8.2 Tiltak i en nødssituasjon
446

OBS(Fortsettelse)
Når du skifter dekkene
Når du skal fjerne eller montere
dekkene, felgene og dekktrykksensoren,
kontakter du en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted, ettersom
dekktrykksensoren kan bli skadet hvis
de ikke behandles på riktig måte.
8.2.7 Hvis hybridsystemet ikke
starter
Årsakene til hvorfor hybridsystemet ikke
starter varierer avhengig av situasjonen.
Kontroller følgende og utfør egnet
prosedyre:
Hybridsystemet starter ikke selv om
riktig startprosedyre er fulgt (→s. 218)
Ett av de følgende kan være årsaken til
problemet:
• Ladekabelen kan være festet til bilen.
(→s. 106)
• Den elektroniske nøkkelen fungerer
kanskje ikke som den skal. (→s. 448)
• Det kan være for lite drivstoff i
drivstofftanken. Fyll på drivstoff.
(→s. 239)
• Det kan være en feil i
startsperresystemet. (→s. 59)
• Det kan være en feil i rattlåssystemet.
• Det kan være en feil med
hybridsystemet på grunn av et
elektrisk problem, for eksempel at
nøkkelbatteriet er utladet eller en
defekt sikring. Avhengig av type feil,
finnes det imidlertid en midlertidig
løsning for å starte hybridsystemet.
(→s. 447)
• Det er mulig at temperaturen i
hybridbatteriet er ekstremt lav
(under ca. -30 °C). (→s. 219)Kupélyset og frontlysene blir svake,
eller hornet lyder ikke eller lyden har
lav styrke
Ett av de følgende kan være årsaken til
problemet:
• 12-voltsbatteriet kan være utladet.
(→s. 450)
• Polkoblingene til 12-voltsbatteriet
kan være løse eller korrodert.
(→s. 379)
Kupélyset og frontlyset slår seg ikke på,
eller hornet lyder ikke
Ett av de følgende kan være årsaken til
problemet:
• 12-voltsbatteriet kan være utladet.
(→s. 450)
• Én eller begge polene til
12-voltsbatteriet kan være koblet fra.
(→s. 379)
Kontakt en autorisert Toyota-forhandler,
et verksted autorisert av Toyota eller et
annet pålitelig verksted hvis problemet
ikke kan repareres, eller hvis du ikke
kjenner til reparasjonsprosedyrene.
Starte hybridsystemet i en
nødssituasjon
Når hybridsystemet ikke starter, kan
følgende trinn brukes som en midlertidig
løsning for å starte hybridsystemet hvis
tenningsbryteren fungerer som normalt.
Ikke bruk denne startprosedyren hvis ikke
det er et nødstilfelle.
1. Trekk i parkeringsbremsbryteren for å
kontrollere at parkeringsbremsen er
på. (→s. 227)
Indikatorlampen for
parkeringsbremsen tennes.
2. Sett giret i P-stilling.
3. Sett tenningsbryteren i ACC-stilling.
4. Trykk på og hold inne
tenningsbryteren i ca. 15 sekunder
mens du trykker bremsepedalen helt
inn.
8.2 Tiltak i en nødssituasjon
447
8
Hvis det oppstår problemer

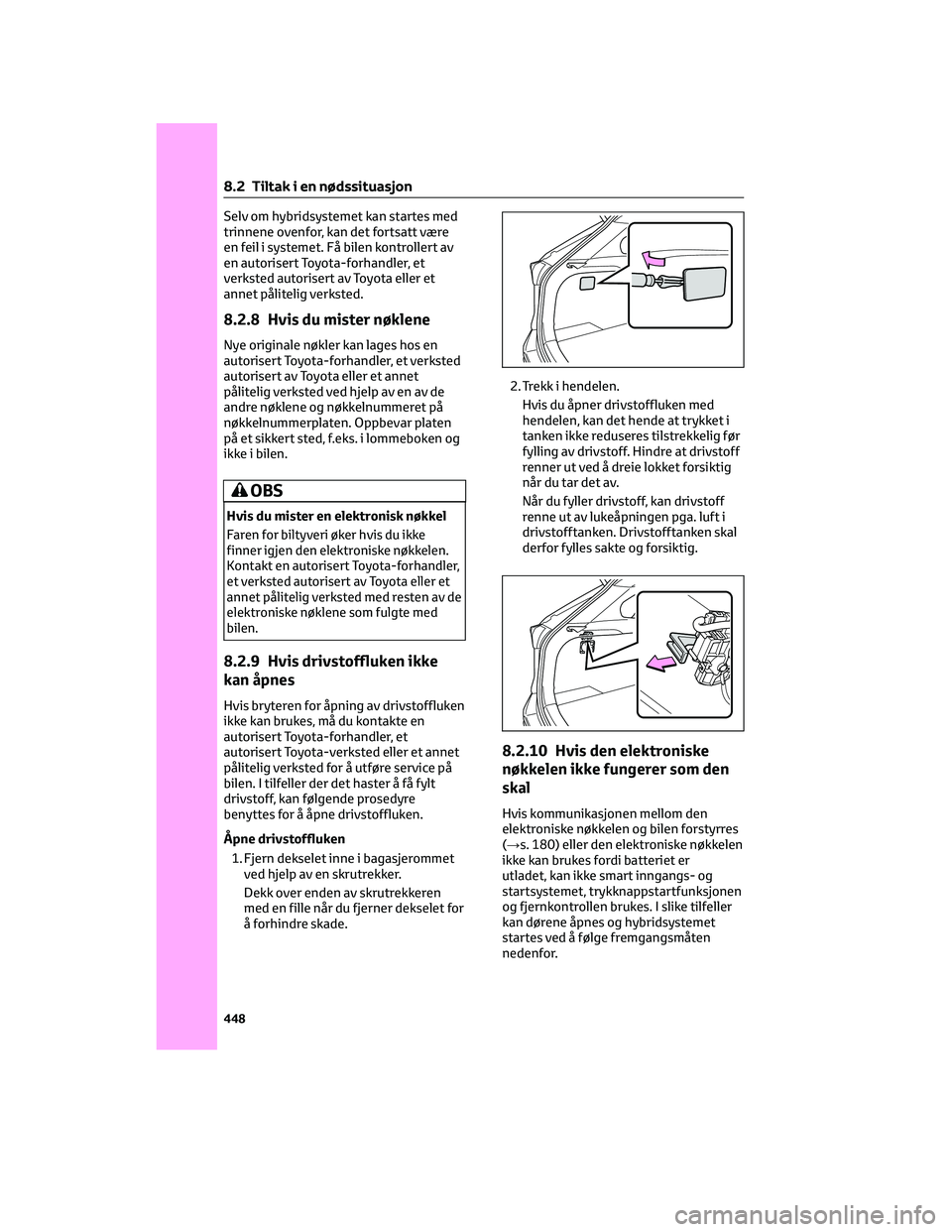

Selv om hybridsystemet kan startes med
trinnene ovenfor, kan det fortsatt være
en feil i systemet. Få bilen kontrollert av
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
8.2.8 Hvis du mister nøklene
Nye originale nøkler kan lages hos en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted ved hjelp av en av de
andre nøklene og nøkkelnummeret på
nøkkelnummerplaten. Oppbevar platen
på et sikkert sted, f.eks. i lommeboken og
ikke i bilen.
OBS
Hvis du mister en elektronisk nøkkel
Faren for biltyveri øker hvis du ikke
finner igjen den elektroniske nøkkelen.
Kontakt en autorisert Toyota-forhandler,
et verksted autorisert av Toyota eller et
annet pålitelig verksted med resten av de
elektroniske nøklene som fulgte med
bilen.
8.2.9 Hvis drivstoffluken ikke
kan åpnes
Hvis bryteren for åpning av drivstoffluken
ikke kan brukes, må du kontakte en
autorisert Toyota-forhandler, et
autorisert Toyota-verksted eller et annet
pålitelig verksted for å utføre service på
bilen. I tilfeller der det haster å få fylt
drivstoff, kan følgende prosedyre
benyttes for å åpne drivstoffluken.
Åpne drivstoffluken
1. Fjern dekselet inne i bagasjerommet
ved hjelp av en skrutrekker.
Dekk over enden av skrutrekkeren
med en fille når du fjerner dekselet for
å forhindre skade.2. Trekk i hendelen.
Hvis du åpner drivstoffluken med
hendelen, kan det hende at trykket i
tanken ikke reduseres tilstrekkelig før
fylling av drivstoff. Hindre at drivstoff
renner ut ved å dreie lokket forsiktig
når du tar det av.
Når du fyller drivstoff, kan drivstoff
renne ut av lukeåpningen pga. luft i
drivstofftanken. Drivstofftanken skal
derfor fylles sakte og forsiktig.
8.2.10 Hvis den elektroniske
nøkkelen ikke fungerer som den
skal
Hvis kommunikasjonen mellom den
elektroniske nøkkelen og bilen forstyrres
(→s. 180) eller den elektroniske nøkkelen
ikke kan brukes fordi batteriet er
utladet, kan ikke smart inngangs- og
startsystemet, trykknappstartfunksjonen
og fjernkontrollen brukes. I slike tilfeller
kan dørene åpnes og hybridsystemet
startes ved å følge fremgangsmåten
nedenfor.
8.2 Tiltak i en nødssituasjon
448
