TOYOTA RAV4 PHEV 2021 Instruksjoner for bruk (in Norwegian)

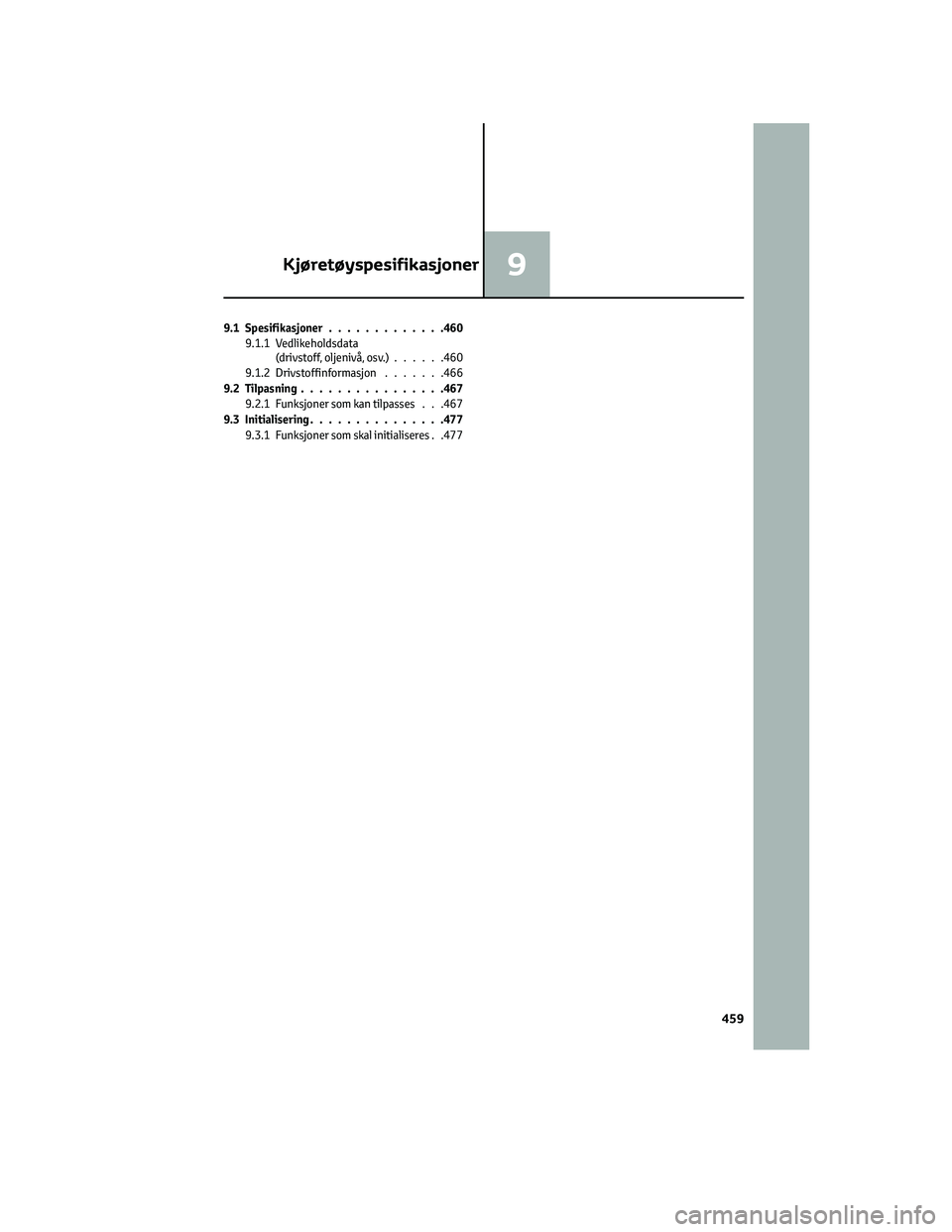

9.1 Spesifikasjoner.............460
9.1.1 Vedlikeholdsdata
(drivstoff, oljenivå, osv.)......460
9.1.2 Drivstoffinformasjon.......466
9.2 Tilpasning................467
9.2.1 Funksjoner som kan tilpasses . . .467
9.3 Initialisering...............477
9.3.1 Funksjoner som skal initialiseres . .477
Kjøretøyspesifikasjoner9
459

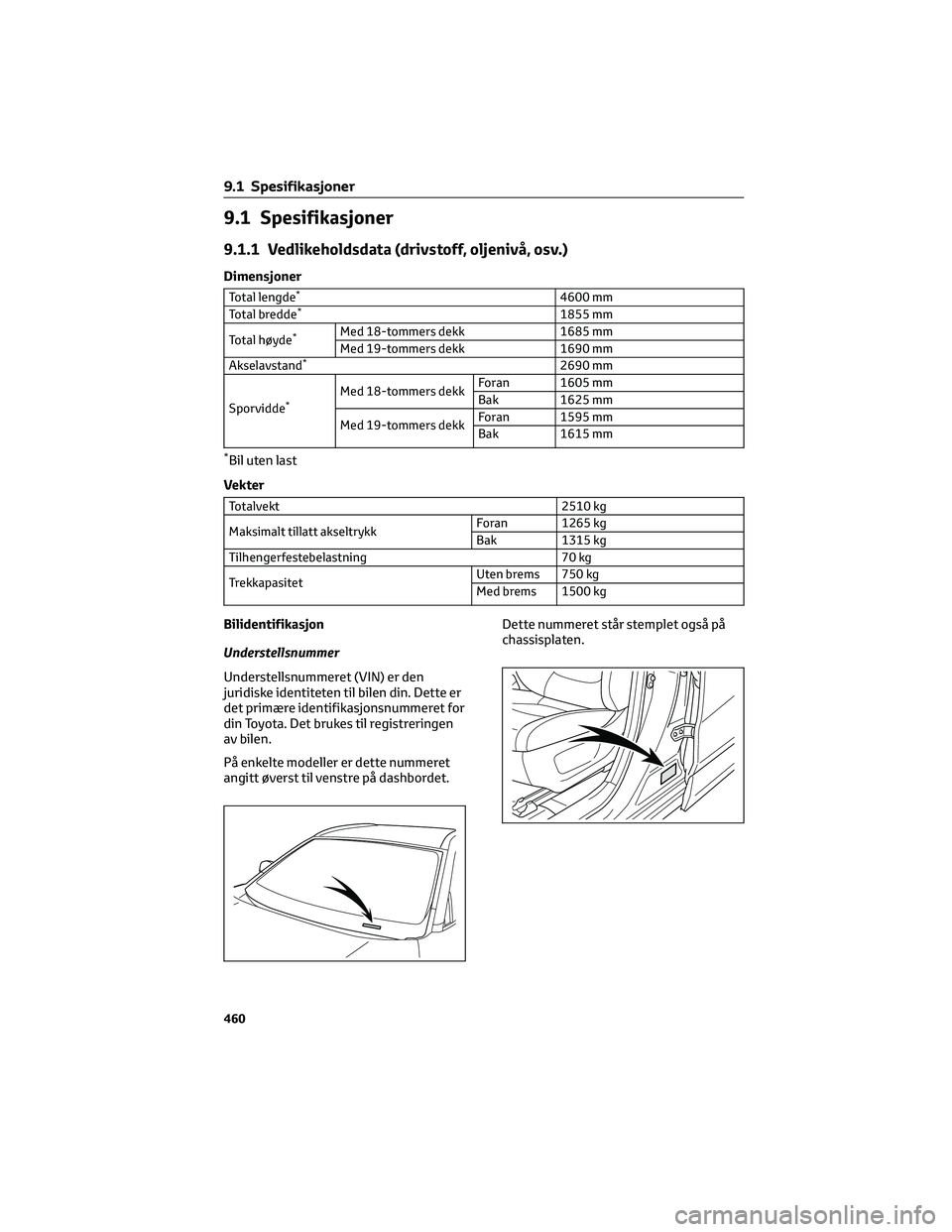

9.1 Spesifikasjoner
9.1.1 Vedlikeholdsdata (drivstoff, oljenivå, osv.)
Dimensjoner
Total lengde*4600 mm
Total bredde*1855 mm
Total høyde
*Med 18-tommers dekk 1685 mm
Med 19-tommers dekk 1690 mm
Akselavstand
*2690 mm
Sporvidde
*Med 18-tommers dekkForan 1605 mm
Bak 1625 mm
Med 19-tommers dekkForan 1595 mm
Bak 1615 mm
*Bil uten last
Vekter
Totalvekt 2510 kg
Maksimalt tillatt akseltrykkForan 1265 kg
Bak 1315 kg
Tilhengerfestebelastning 70 kg
TrekkapasitetUten brems 750 kg
Med brems 1500 kg
Bilidentifikasjon
Understellsnummer
Understellsnummeret (VIN) er den
juridiske identiteten til bilen din. Dette er
det primære identifikasjonsnummeret for
din Toyota. Det brukes til registreringen
av bilen.
På enkelte modeller er dette nummeret
angitt øverst til venstre på dashbordet.Dette nummeret står stemplet også på
chassisplaten.
9.1 Spesifikasjoner
460

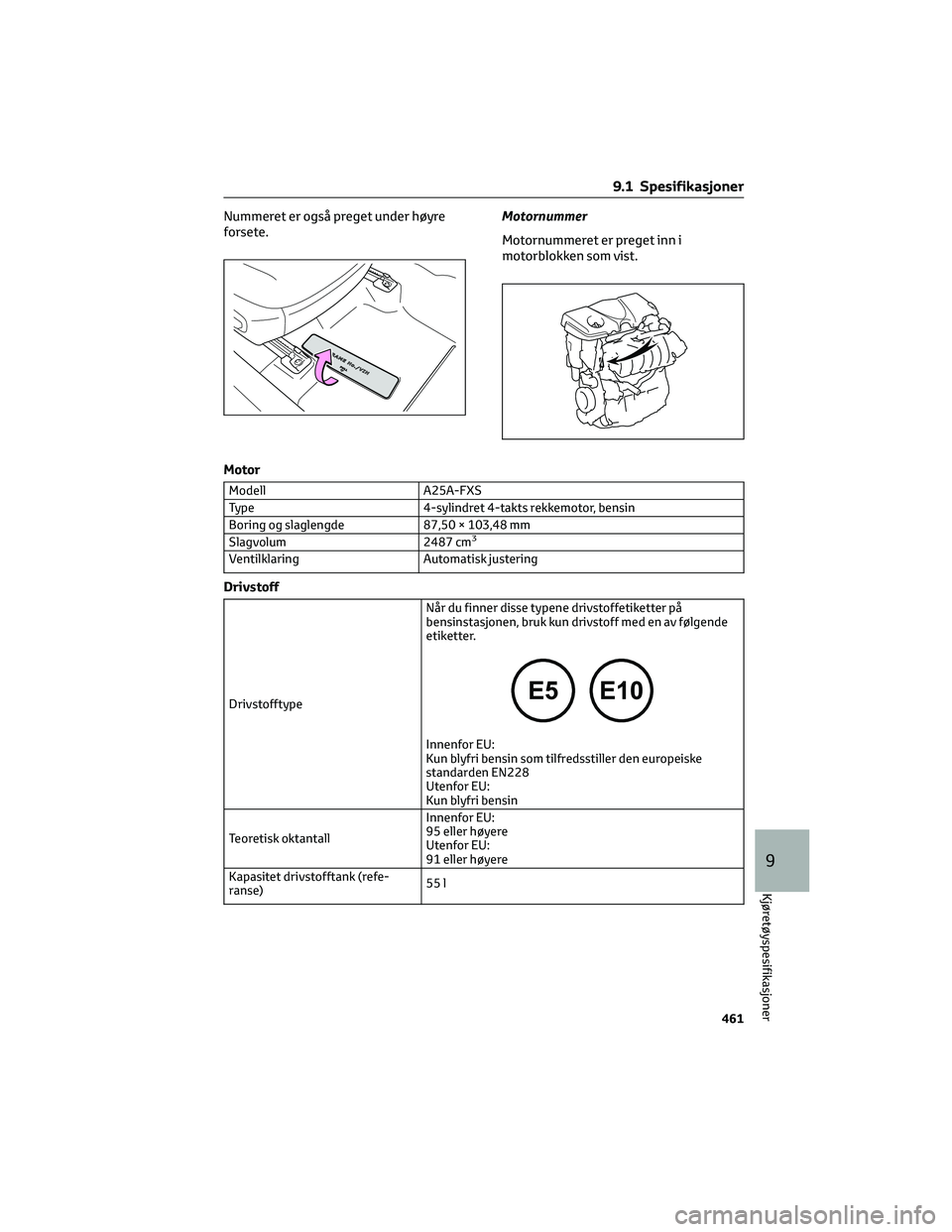

Nummeret er også preget under høyre
forsete.Motornummer
Motornummeret er preget inn i
motorblokken som vist.
Motor
Modell A25A-FXS
Type 4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde 87,50 × 103,48 mm
Slagvolum 2487 cm
3
Ventilklaring Automatisk justering
Drivstoff
DrivstofftypeNår du finner disse typene drivstoffetiketter på
bensinstasjonen, bruk kun drivstoff med en av følgende
etiketter.
Innenfor EU:
Kun blyfri bensin som tilfredsstiller den europeiske
standarden EN228
Utenfor EU:
Kun blyfri bensin
Teoretisk oktantallInnenfor EU:
95 eller høyere
Utenfor EU:
91 eller høyere
Kapasitet drivstofftank (refe-
ranse)55 l
9.1 Spesifikasjoner
461
9
Kjøretøyspesifikasjoner

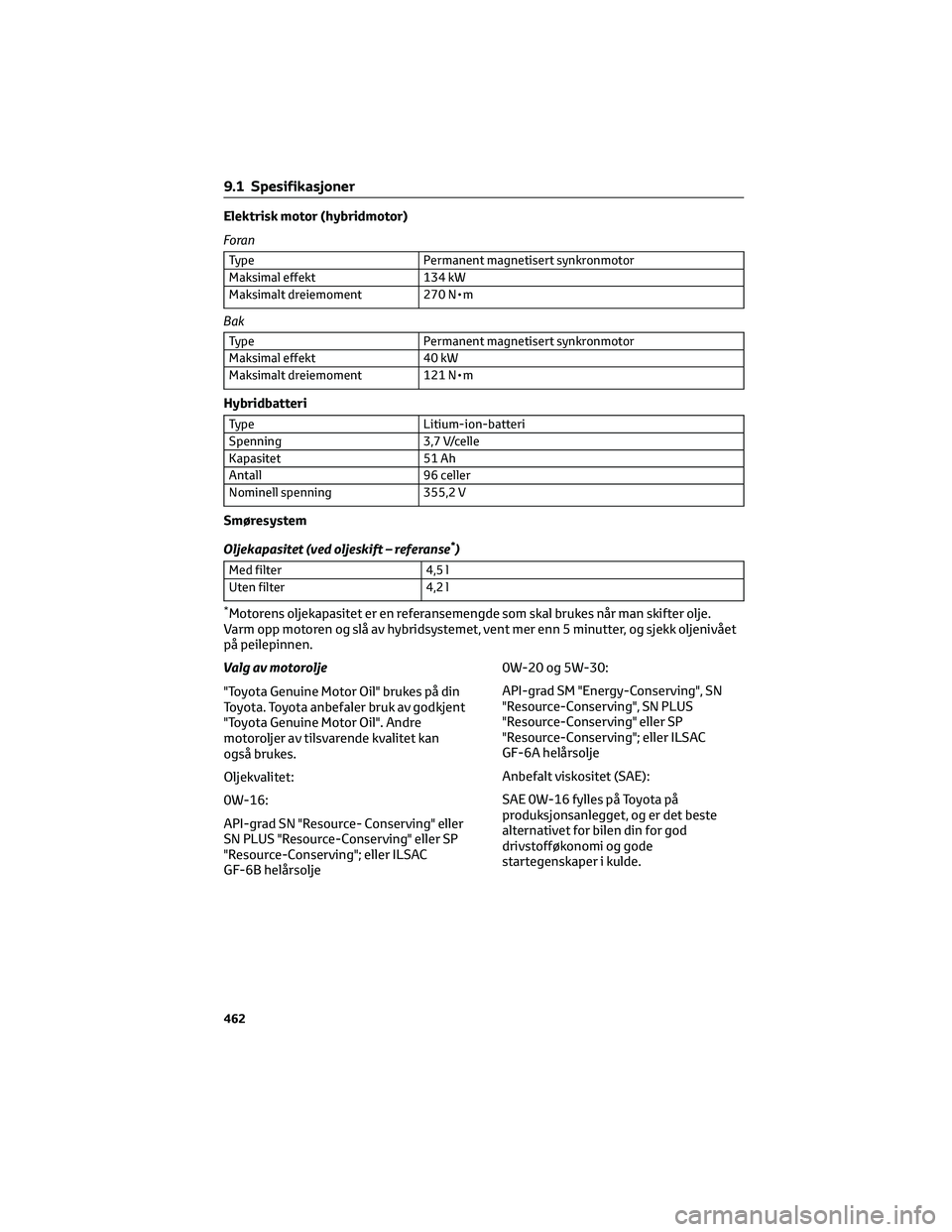

Elektrisk motor (hybridmotor)
Foran
Type Permanent magnetisert synkronmotor
Maksimal effekt 134 kW
Maksimalt dreiemoment 270 N•m
Bak
Type Permanent magnetisert synkronmotor
Maksimal effekt 40 kW
Maksimalt dreiemoment 121 N•m
Hybridbatteri
Type Litium-ion-batteri
Spenning 3,7 V/celle
Kapasitet 51 Ah
Antall 96 celler
Nominell spenning 355,2 V
Smøresystem
Oljekapasitet (ved oljeskift – referanse
*)
Med filter 4,5 l
Uten filter 4,2 l
*Motorens oljekapasitet er en referansemengde som skal brukes når man skifter olje.
Varm opp motoren og slå av hybridsystemet, vent mer enn 5 minutter, og sjekk oljenivået
på peilepinnen.
Valg av motorolje
"Toyota Genuine Motor Oil" brukes på din
Toyota. Toyota anbefaler bruk av godkjent
"Toyota Genuine Motor Oil". Andre
motoroljer av tilsvarende kvalitet kan
også brukes.
Oljekvalitet:
0W-16:
API-grad SN "Resource- Conserving" eller
SN PLUS "Resource-Conserving" eller SP
"Resource-Conserving"; eller ILSAC
GF-6B helårsolje0W-20 og 5W-30:
API-grad SM "Energy-Conserving", SN
"Resource-Conserving", SN PLUS
"Resource-Conserving" eller SP
"Resource-Conserving"; eller ILSAC
GF-6A helårsolje
Anbefalt viskositet (SAE):
SAE 0W-16 fylles på Toyota på
produksjonsanlegget, og er det beste
alternativet for bilen din for god
drivstofføkonomi og gode
startegenskaper i kulde.
9.1 Spesifikasjoner
462

Hvis SAE 0W-16-olje ikke er tilgjengelig,
kan SAE 0W-20-olje brukes. Den bør
imidlertid byttes ut med SAE 0W-16 ved
neste oljeskift.
AAntatt temperaturområde frem til
neste oljeskift
BForetrukket
Oljeviskositet (0W-16 er forklart her som
et eksempel):
• 0W i 0W-16 angir oljens egenskaper
ved kaldstart. Oljer med lavere verdi
foran W gir lettere start av motoren i
kaldt vær.
• 16 i 0W-16 angir oljens egenskaper
når oljen er ved høy temperatur. En
olje med høyere viskositet (en med
høyere verdi) kan egne seg bedre hvis
bilen kjøres i høy hastighet eller med
meget stor last.Slik avleses merker på oljebeholdere:
Et av eller begge API-registrerte merker
settes på enkelte oljebeholdere for å
hjelpe deg med å velge oljen du skal
bruke.AAPI-servicesymbol
Øverste del: "API SERVICE SP" angir
oljekvalitetsbenevnelsen fra
American Petroleum Institute (API).
Midtre del: "SAE 0W-16" betyr SAEs
viskositetsgrad.
Nedre del: “Resource-Conserving”
betyr at oljen har drivstoffbevarende
og miljøbeskyttende evner.
BILSAC-sertifiseringsmerke
Sertifiseringsmerket fra The
International Lubricant Specification
Advisory Committee (ILSAC) vises
foran på beholderen.
Kjølesystem
Kapasitet*Bensinmotor 7,4 l
Strømstyringsenhet 2,0 l
Type kjølevæskeBruk en av følgende typer:
■"Toyota Super Long Life Coolant"
■Tilsvarende kjølevæske med langvarig
organisk syreteknologi basert på
etylenglykol uten silikater, aminer,
nitritter og borater
Ikke bruk bare vann.
*Kjølevæskekapasiteten er referansemengden. Kontakt en autorisert Toyota-forhandler,
et autorisert Toyota-verksted eller et annet pålitelig verksted hvis utskifting er
nødvendig.
9.1 Spesifikasjoner
463
9
Kjøretøyspesifikasjoner

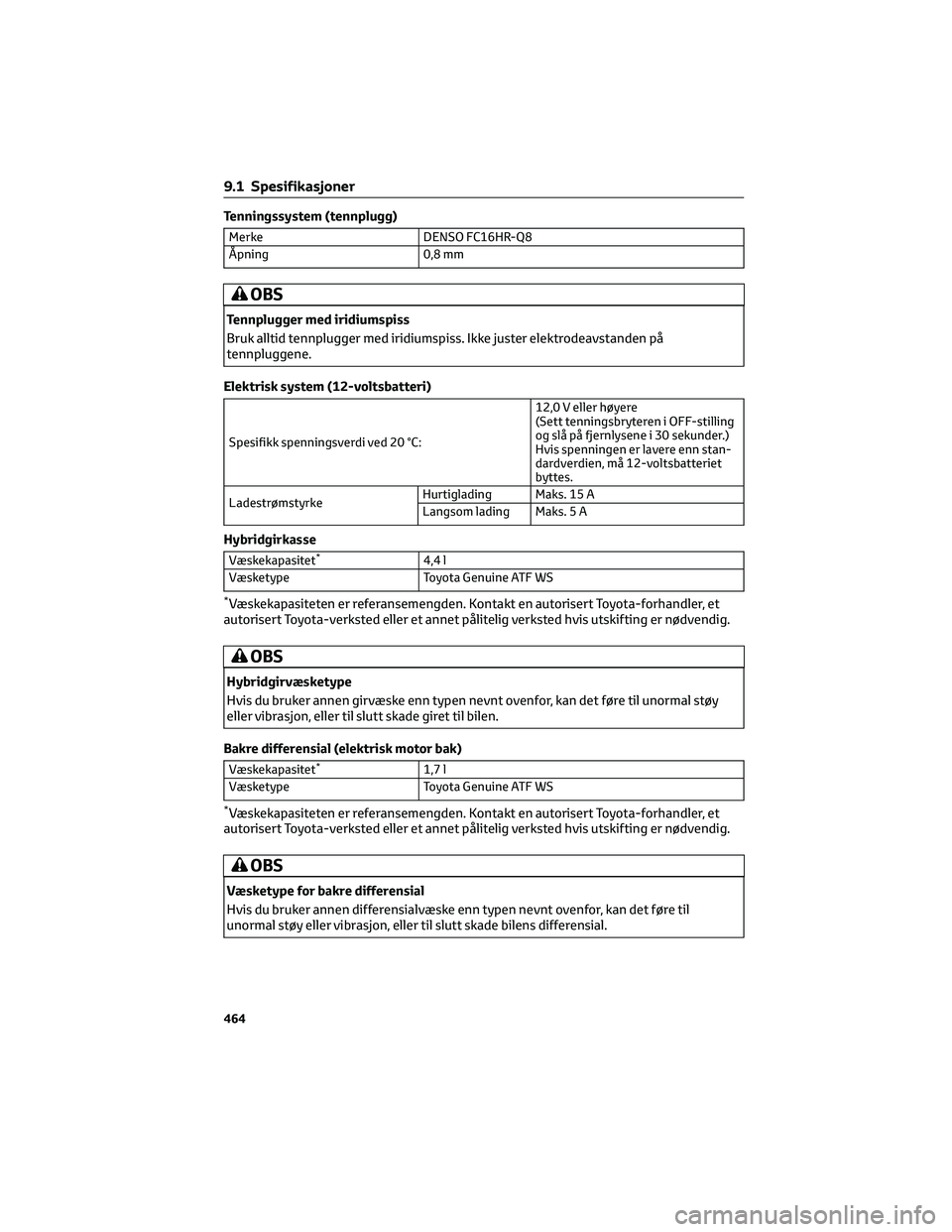

Tenningssystem (tennplugg)
Merke DENSO FC16HR-Q8
Åpning 0,8 mm
OBS
Tennplugger med iridiumspiss
Bruk alltid tennplugger med iridiumspiss. Ikke juster elektrodeavstanden på
tennpluggene.
Elektrisk system (12-voltsbatteri)
Spesifikk spenningsverdi ved 20 °C:12,0 V eller høyere
(Sett tenningsbryteren i OFF-stilling
og slå på fjernlysene i 30 sekunder.)
Hvis spenningen er lavere enn stan-
dardverdien, må 12-voltsbatteriet
byttes.
LadestrømstyrkeHurtiglading Maks. 15 A
Langsom lading Maks. 5 A
Hybridgirkasse
Væskekapasitet*4,4 l
Væsketype Toyota Genuine ATF WS
*Væskekapasiteten er referansemengden. Kontakt en autorisert Toyota-forhandler, et
autorisert Toyota-verksted eller et annet pålitelig verksted hvis utskifting er nødvendig.
OBS
Hybridgirvæsketype
Hvis du bruker annen girvæske enn typen nevnt ovenfor, kan det føre til unormal støy
eller vibrasjon, eller til slutt skade giret til bilen.
Bakre differensial (elektrisk motor bak)
Væskekapasitet*1,7 l
Væsketype Toyota Genuine ATF WS
*Væskekapasiteten er referansemengden. Kontakt en autorisert Toyota-forhandler, et
autorisert Toyota-verksted eller et annet pålitelig verksted hvis utskifting er nødvendig.
OBS
Væsketype for bakre differensial
Hvis du bruker annen differensialvæske enn typen nevnt ovenfor, kan det føre til
unormal støy eller vibrasjon, eller til slutt skade bilens differensial.
9.1 Spesifikasjoner
464

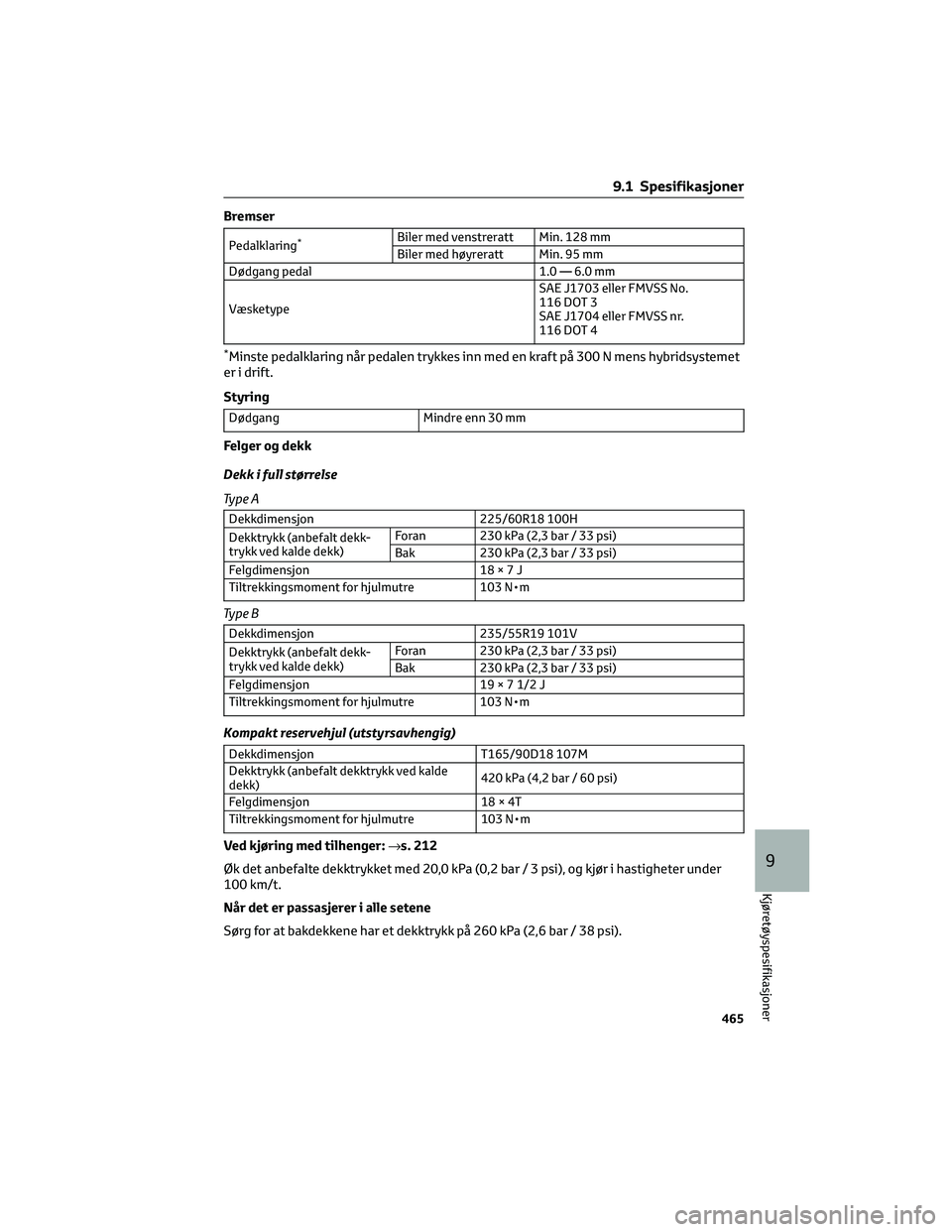

Bremser
Pedalklaring*Biler med venstreratt Min. 128 mm
Biler med høyreratt Min. 95 mm
Dødgang pedal 1.0 — 6.0 mm
VæsketypeSAE J1703 eller FMVSS No.
116 DOT 3
SAE J1704 eller FMVSS nr.
116 DOT 4
*Minste pedalklaring når pedalen trykkes inn med en kraft på 300 N mens hybridsystemet
er i drift.
Styring
Dødgang Mindre enn 30 mm
Felger og dekk
Dekk i full størrelse
Ty p e A
Dekkdimensjon 225/60R18 100H
Dekktrykk (anbefalt dekk-
trykk ved kalde dekk)Foran 230 kPa (2,3 bar / 33 psi)
Bak 230 kPa (2,3 bar / 33 psi)
Felgdimensjon 18×7J
Tiltrekkingsmoment for hjulmutre 103 N•m
Ty p e B
Dekkdimensjon 235/55R19 101V
Dekktrykk (anbefalt dekk-
trykk ved kalde dekk)Foran 230 kPa (2,3 bar / 33 psi)
Bak 230 kPa (2,3 bar / 33 psi)
Felgdimensjon 19 × 7 1/2 J
Tiltrekkingsmoment for hjulmutre 103 N•m
Kompakt reservehjul (utstyrsavhengig)
Dekkdimensjon T165/90D18 107M
Dekktrykk (anbefalt dekktrykk ved kalde
dekk)420 kPa (4,2 bar / 60 psi)
Felgdimensjon 18 × 4T
Tiltrekkingsmoment for hjulmutre 103 N•m
Ved kjøring med tilhenger:→s. 212
Øk det anbefalte dekktrykket med 20,0 kPa (0,2 bar / 3 psi), og kjør i hastigheter under
100 km/t.
Når det er passasjerer i alle setene
Sørg for at bakdekkene har et dekktrykk på 260 kPa (2,6 bar / 38 psi).
9.1 Spesifikasjoner
465
9
Kjøretøyspesifikasjoner

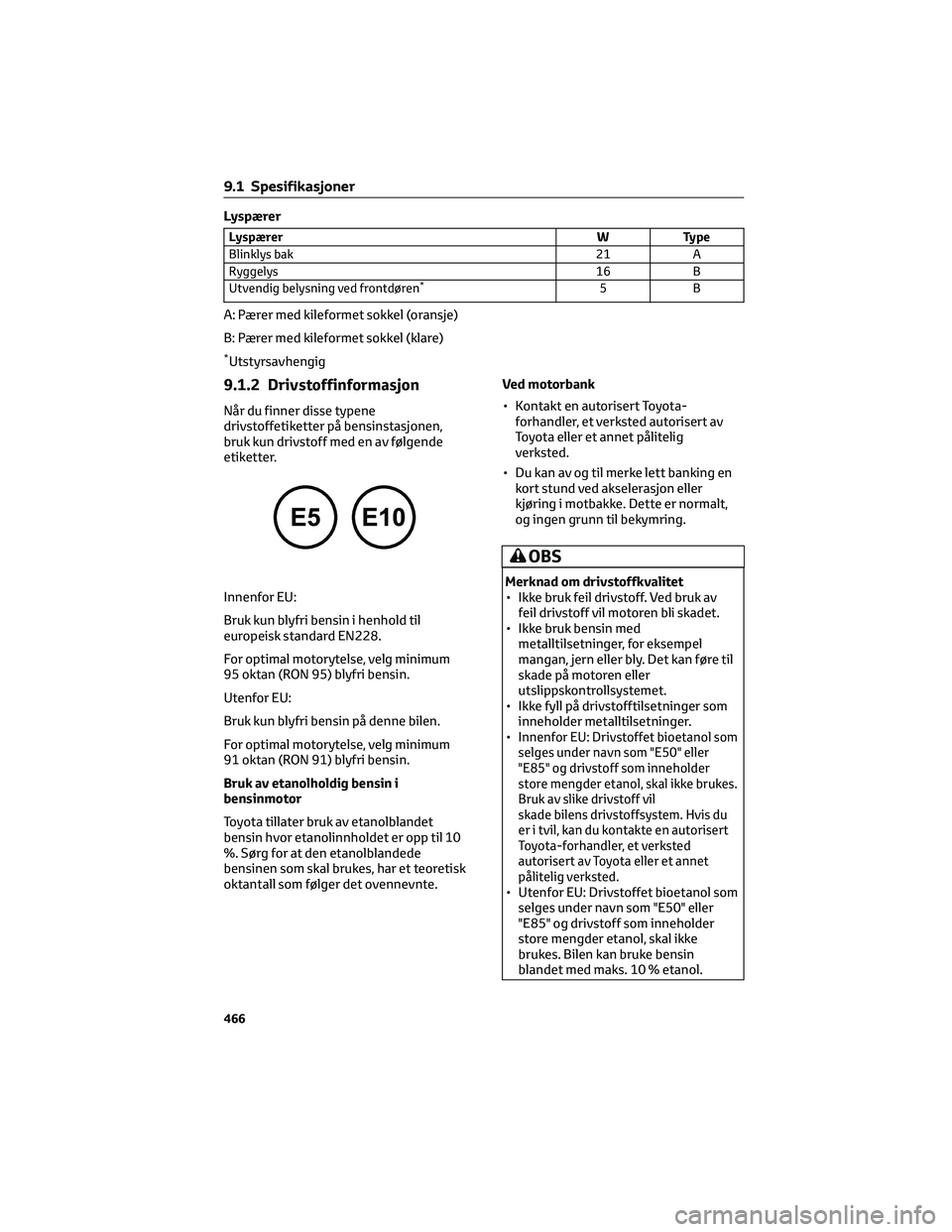

Lyspærer
Lyspærer W Type
Blinklys bak 21 A
Ryggelys 16 B
Utvendig belysning ved frontdøren
*5B
A: Pærer med kileformet sokkel (oransje)
B: Pærer med kileformet sokkel (klare)
*Utstyrsavhengig
9.1.2 Drivstoffinformasjon
Når du finner disse typene
drivstoffetiketter på bensinstasjonen,
bruk kun drivstoff med en av følgende
etiketter.
Innenfor EU:
Bruk kun blyfri bensin i henhold til
europeisk standard EN228.
For optimal motorytelse, velg minimum
95 oktan (RON 95) blyfri bensin.
Utenfor EU:
Bruk kun blyfri bensin på denne bilen.
For optimal motorytelse, velg minimum
91 oktan (RON 91) blyfri bensin.
Bruk av etanolholdig bensin i
bensinmotor
Toyota tillater bruk av etanolblandet
bensin hvor etanolinnholdet er opp til 10
%. Sørg for at den etanolblandede
bensinen som skal brukes, har et teoretisk
oktantall som følger det ovennevnte.Ved motorbank
• Kontakt en autorisert Toyota-
forhandler, et verksted autorisert av
Toyota eller et annet pålitelig
verksted.
• Du kan av og til merke lett banking en
kort stund ved akselerasjon eller
kjøring i motbakke. Dette er normalt,
og ingen grunn til bekymring.
OBS
Merknad om drivstoffkvalitet
• Ikke bruk feil drivstoff. Ved bruk av
feil drivstoff vil motoren bli skadet.
• Ikke bruk bensin med
metalltilsetninger, for eksempel
mangan, jern eller bly. Det kan føre til
skade på motoren eller
utslippskontrollsystemet.
• Ikke fyll på drivstofftilsetninger som
inneholder metalltilsetninger.
•
Innenfor EU: Drivstoffet bioetanol som
selges under navn som "E50" eller
"E85" og drivstoff som inneholder
store mengder etanol, skal ikke brukes.
Bruk av slike drivstoff vil
skade bilens drivstoffsystem. Hvis du
er i tvil, kan du kontakte en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
• Utenfor EU: Drivstoffet bioetanol som
selges under navn som "E50" eller
"E85" og drivstoff som inneholder
store mengder etanol, skal ikke
brukes. Bilen kan bruke bensin
blandet med maks. 10 % etanol.
9.1 Spesifikasjoner
466

OBS(Fortsettelse)
Bruk av drivstoff med et
etanolinnhold høyere enn 10 % (E10)
vil skade bilens drivstoffsystem. Sørg
for at påfylling av drivstoff kun skjer
fra kilder hvor drivstoffspesifikasjoner
og kvalitet er garantert. Hvis du er i
tvil, kan du kontakte en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
• Ikke bruk metanolholdig bensin
som M15, M85, M100. Bruk av
metanolholdig bensin kan føre til
motorskade eller motorsvikt.
9.2 Tilpasning
9.2.1 Funksjoner som kan
tilpasses
Bilen din har en rekke elektroniske
funksjoner som kan stille inn slik du vil.
Innstillingene for disse funksjonene kan
endres i multiinformasjonsdisplayet,
navigasjons-/multimediesystemet eller
hos en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
Tilpasse funksjoner for bilen
Endre ved hjelp av navigasjons-/
multimediesystemet
1. Trykk på "MENU"-knappen.
2. Velg "Oppsett" i menyskjermbildet og
velg "Kjøretøy" .
3. Trykk på ”Kjøretøytilpasning”.
Du kan endre ulike innstillinger. Mer
informasjon finnes i listen over
innstillinger som kan endres.
Endre ved hjelp av
multiinformasjonsdisplayet
1. Trykk på
ellerpå
målerkontrollbryterne og velg.
2. Trykk på
ellerpå
målerkontrollbryterne og velg
element.3. Slå funksjonen på og av ved å trykke
på
for å bytte til ønsket innstilling.
4. Trykk og hold
og vis
innstillingsskjermbildet for å utføre
en detaljert innstilling av funksjoner
som støtter detaljerte innstillinger.
Metoden for å utføre detaljert
innstilling varierer for hvert
skjermbilde. Se rådet som vises på
skjermen.
Trykk på
for å gå tilbake til forrige
skjermbilde eller gå ut av
tilpasningsmodus.
Ved tilpasning ved hjelp av
navigasjons-/multimediesystemet eller
multiinformasjonsdisplayet
Stopp bilen på et trygt sted, sett på
parkeringsbremsen og sett giret i
P-stilling. For å forhindre at
12-voltsbatteriet utlades, må du i tillegg
la hybridsystemet gå mens funksjonene
tilpasses.
ADVARSEL!
Under tilpasning
Når hybridsystemet må være aktivert
under tilpasning, må du sørge for at
bilen er parkert på et sted med
tilstrekkelig ventilasjon. På et lukket
sted, f.eks. i en garasje, kan eksosgasser
som inneholder skadelig
karbonmonoksid (CO) samles opp og
komme inn i bilen. Dette kan gi
alvorlige helseskader.
OBS
Under tilpasning
Forhindre at 12-voltsbatteriet utlades
ved å sørge for at hybridssystemet er
aktivert mens du tilpasser funksjoner.
9.1 Spesifikasjoner
467
9
Kjøretøyspesifikasjoner

Funksjoner som kan tilpasses
Noen funksjonsinnstillinger endres samtidig som andre funksjoner blir tilpasset. Kontakt
en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted for mer informasjon.
ABiler med navigasjons- eller multimediesystem: Innstillinger som kan endres med
navigasjons- eller multimediesystemet
BInnstillinger som kan endres i multiinformasjonsdisplayet
CInnstillinger som kan endres av en autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet pålitelig verksted
Definisjon av symboler: O = tilgjengelig, – = ikke tilgjengelig
Alarm
*(→s. 60)
Funksjon Standardinnstilling Tilpasset innstillingABC
Deaktiverer alarmen når
dørene låses opp med den
mekaniske nøkkelenAv På – – O
*Utstyrsavhengig
Ladesystem (→s. 98, s. 101)
Funksjon Standardinnstilling Tilpasset innstillingABC
"Ladestrøm" MAKS.8A
–O–
16A*
”Oppvarming av hybrid-
batteri”På Av – O –
”Kjøling av hybridbatteri” På Av – O –
*Kun biler med 6,6 kW batterilader i bilen
Instrumenter, målere og multiinformasjonsdisplay (→s. 136, s. 141)
Funksjon*1Standardinnstilling Tilpasset innstillingABC
Språk*2"English" (engelsk) Unntatt engelsk*3–O–
Enheter
*2km (l/100 km,
kWt/100 km)km (km/l, km/kWt)
–O–
miles (MPG,
miles/kWh)
*4
Speedometervisning Analog Digital – O –
EV-indikator På Av – O –
”Eco Guidance”
(ECO Accelerator Guidance)På Av – O –
"Drivstofføkonomi" ”Totalt gj.snitt””Turgjennomsnitt”
–O–
”Tankgjennomsnitt”
9.2 Tilpasning
468
