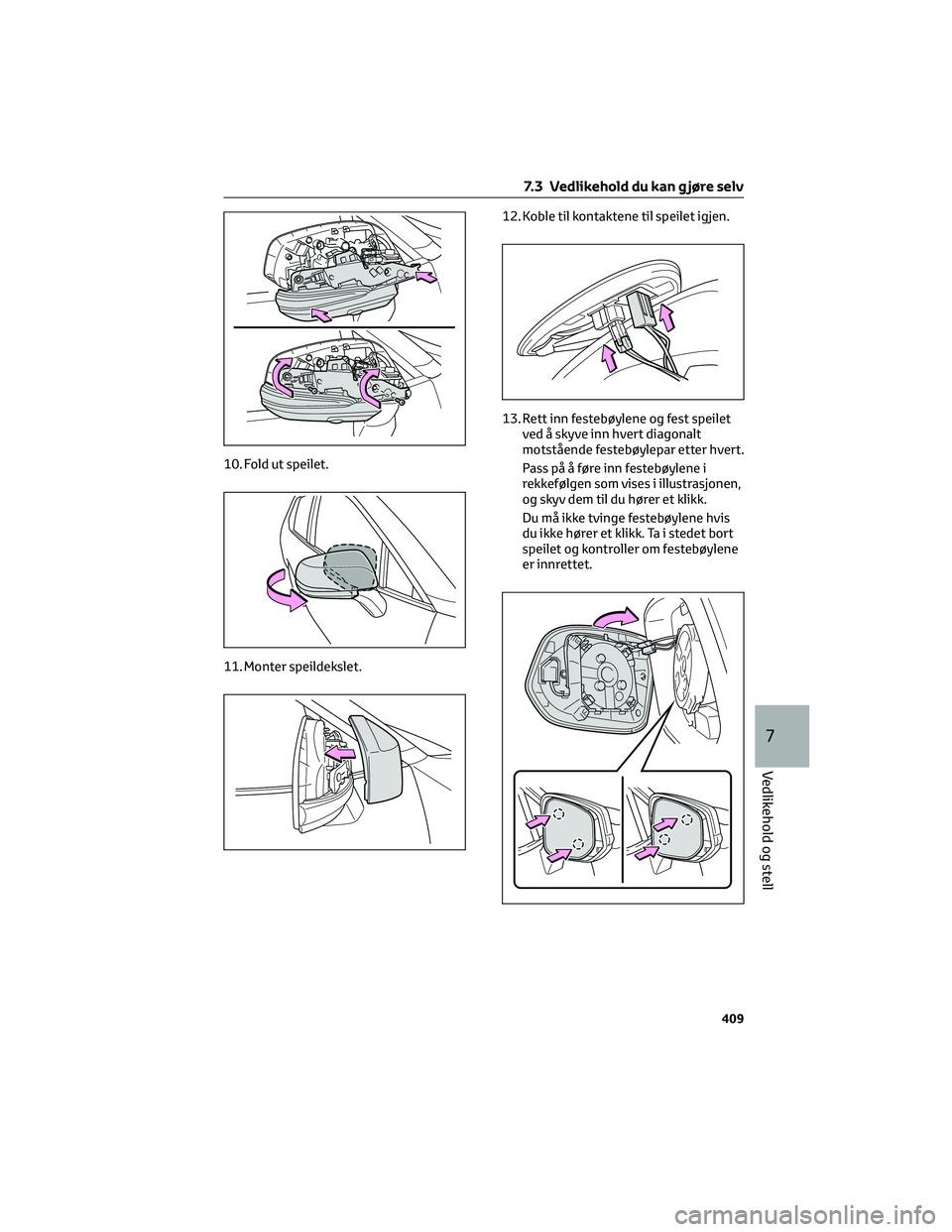

10. Fold ut speilet.
11. Monter speildekslet.12. Koble til kontaktene til speilet igjen.
13. Rett inn festebøylene og fest speilet
ved å skyve inn hvert diagonalt
motstående festebøylepar etter hvert.
Pass på å føre inn festebøylene i
rekkefølgen som vises i illustrasjonen,
og skyv dem til du hører et klikk.
Du må ikke tvinge festebøylene hvis
du ikke hører et klikk. Ta i stedet bort
speilet og kontroller om festebøylene
er innrettet.
7.3 Vedlikehold du kan g jøre selv
409
7
Vedlikehold og stell

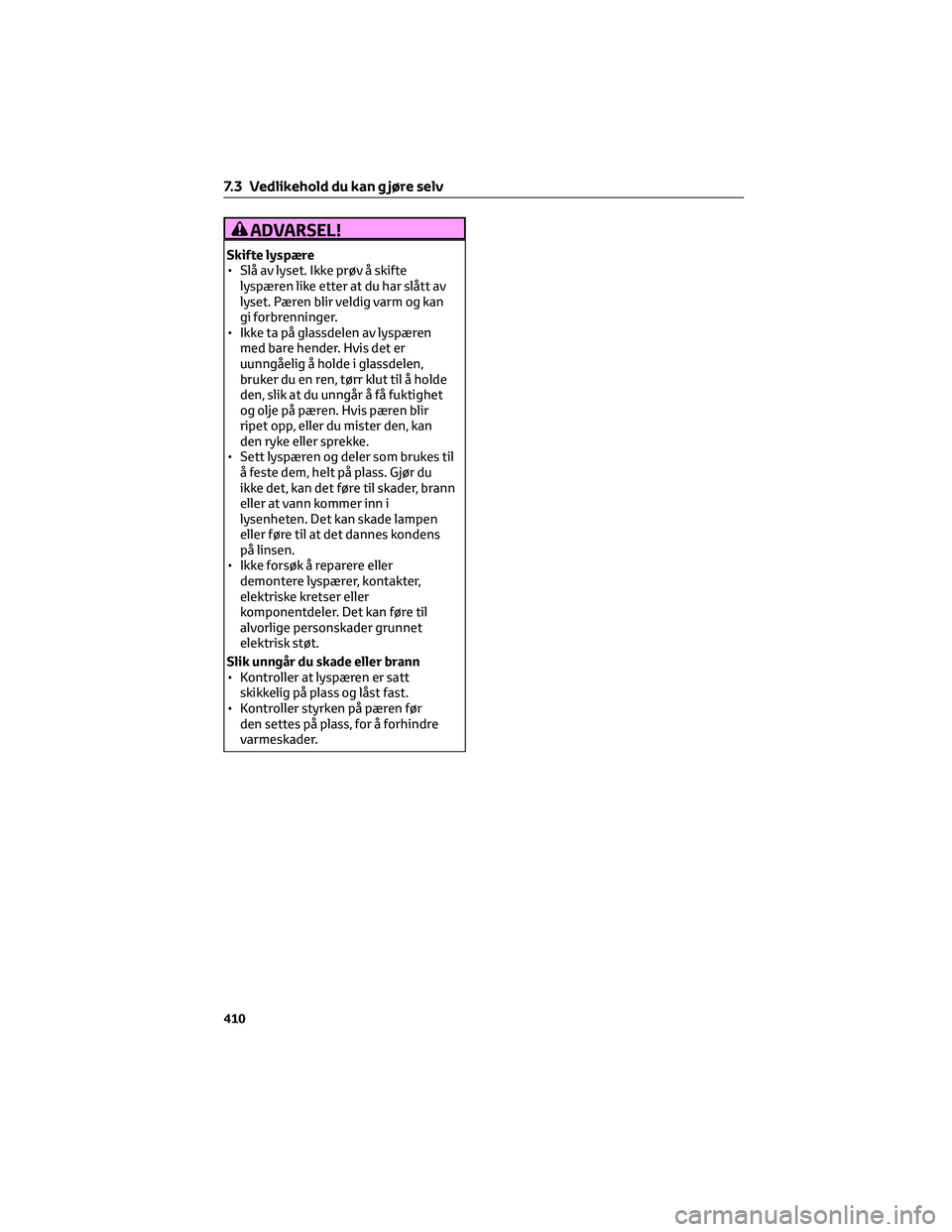

ADVARSEL!
Skifte lyspære
• Slå av lyset. Ikke prøv å skifte
lyspæren like etter at du har slått av
lyset. Pæren blir veldig varm og kan
gi forbrenninger.
• Ikke ta på glassdelen av lyspæren
med bare hender. Hvis det er
uunngåelig å holde i glassdelen,
bruker du en ren, tørr klut til å holde
den, slik at du unngår å få fuktighet
og olje på pæren. Hvis pæren blir
ripet opp, eller du mister den, kan
den ryke eller sprekke.
• Sett lyspæren og deler som brukes til
å feste dem, helt på plass. Gjør du
ikke det, kan det føre til skader, brann
eller at vann kommer inn i
lysenheten. Det kan skade lampen
eller føre til at det dannes kondens
på linsen.
• Ikke forsøk å reparere eller
demontere lyspærer, kontakter,
elektriske kretser eller
komponentdeler. Det kan føre til
alvorlige personskader grunnet
elektrisk støt.
Slik unngår du skade eller brann
• Kontroller at lyspæren er satt
skikkelig på plass og låst fast.
• Kontroller styrken på pæren før
den settes på plass, for å forhindre
varmeskader.
7.3 Vedlikehold du kan g jøre selv
410

8.1 Viktig informasjon...........412
8.1.1 Varselblinklys...........412
8.1.2 Hvis bilen må stoppe i et
nødssituasjon...........412
8.1.3 Hvis bilen havner under vann,
eller vannet stiger på veien. . . .413
8.2 Tiltak i en nødssituasjon.........414
8.2.1 Hvis bilen må taues........414
8.2.2 Hvis du tror noe er feil.......416
8.2.3 Hvis en varsellampe tennes eller
en varsellyd høres.........417
8.2.4 Hvis det vises en varselmelding . .425
8.2.5 Hvis du har punktert (biler uten
reservehjul)............428
8.2.6 Hvis du har et punktert dekk
(biler med reservehjul).......439
8.2.7 Hvis hybridsystemet ikke starter . .447
8.2.8 Hvis du mister nøklene.......448
8.2.9 Hvis drivstoffluken ikke kan
åpnes...............448
8.2.10 Hvis den elektroniske nøkkelen
ikke fungerer som den skal. . . .448
8.2.11 Hvis 12-voltsbatteriet lades ut . .450
8.2.12 Hvis bilen overopphetes.....454
8.2.13 Hvis bilen blir stående fast. . . .457
Hvis det oppstår problemer8
411

8.1 Viktig informasjon
8.1.1 Varselblinklys
Varselblinklysene brukes til å advare
andre trafikanter når bilen må stoppes i
veien på grunn av havari osv.
Brukerhåndbok
Trykk på bryteren.
Alle blinklysene blinker. Trykk på bryteren
på nytt for å slå av varselblinklyset.
Varselblinklys
• Hvis varselblinklysene brukes lenge
mens hybridsystemet er slått av (når
"READY"-indikatoren ikke lyser), kan
12-voltsbatteriet lades ut.
• Varselblinklysene slås på automatisk
hvis noen av SRS-kollisjonsputene
utløses og ved kraftig sammenstøt
bakfra. Varselblinklysene slås av
automatisk etter ca. 20 minutter.
Trykk på bryteren to ganger for å slå
dem av manuelt. (Varselblinklysene
slås kanskje ikke på automatisk,
avhengig av kraften til sammenstøtet
og forholdene rundt kollisjonen.)
8.1.2 Hvis bilen må stoppe i et
nødssituasjon
Det er kun i nødssituasjoner, dvs.
situasjoner hvor det ikke er mulig å
stanse bilen på vanlig måte, at bilen skal
stanses med følgende prosedyre:Stoppe bilen
1. Trå kontrollert på bremsepedalen med
begge føtter og trykk den bestemt ned.
Pumpebrems ikke med bremsepedalen
flere ganger, dette vil øke kraften som
trengs for å redusere bilens hastighet.
2. Sett giret i N-stilling.
Hvis giret settes i N-stilling
3. Stans bilen et trygt sted langs veien
etter å ha bremset ned.
4. Stopp hybridsystemet.
Hvis giret ikke kan settes i N-stilling
3. Fortsett å holde inne bremsepedalen
med begge føtter for å senke bilens
hastighet så mye som mulig.
4. Stoppe hybridsystemet: Trykk på og
hold tenningsbryteren inne i to sekunder
eller mer, eller trykk raskt på bryteren
minst tre ganger på rad.
5. Stans bilen på et trygt sted langs veien.
Hvis du stanser på grunn av et
nødstilfelle
Funksjonene til klimaanlegget osv. kan
bli delvis begrenset for å redusere
strømforbruket til 12-voltsbatteriet.
8.1 Viktig informasjon
412

ADVARSEL!
Hvis hybridsystemet må slås av under
kjøring
Du vil ikke minste styre- eller
bremsekontrollen hvis du slår av
hybridsystemet under kjøring. Du kan
imidlertid miste servostyringen slik at
det blir vanskelig å styre jevnt før du
stopper bilen, avhengig av resterende
batterinivå i 12-voltsbatteriet eller
bruksforhold. Brems ned så mye som
mulig før du slår av hybridsystemet.
8.1.3 Hvis bilen havner under
vann, eller vannet stiger på veien
Denne bilen er ikke beregnet på kjøring
på veier med dyp oversvømmelse. Ikke
kjør på veier som kan ligge under vann
eller der vannet er i ferd med å stige. Det
er farlig å bli i bilen hvis det kan forventes
at bilen vil bli oversvømt eller begynne å
flyte. Forbli rolig, og gjør følgende.
• Hvis døren kan åpnes, åpner du døren
og går ut av bilen.
• Hvis døren ikke kan åpnes, åpner du
vinduet med bryteren for de elektriske
vinduene og sikrer en rømningsvei.
• Hvis vinduet kan åpnes, går du ut av
bilen gjennom vinduet.
• Hvis døren og vinduet ikke kan åpnes
på grunn av vannet som stiger, må du
forbli rolig, vente til vannivået inni
bilen stiger slik at vanntrykket inni
bilen er det samme som utenfor bilen,
og deretter åpne døren etter at du har
ventet til det stigende vannet har
trengt inn i bilen og gå ut av bilen.
Når vannet på utsiden overstiger
halve dørhøyden, er det ikke mulig å
åpne døren fra innsiden på grunn av
vanntrykket.Vannivået overstiger gulvet
Når vannivået overstiger gulvet og det
har gått en stund, vil det elektriske
utstyret bli skadet, de elektriske vinduene
slutte å fungere, drivverket og motoren
stoppe, og det kan hende at det ikke er
mulig å kjøre bilen.
Bruke en nødhammer
*1
Det er brukt laminert glass*2i frontruten
og vinduene på denne bilen.
Laminert glass kan ikke knuses med en
nødhammer
*1.
*1Kontakt en autorisert Toyota-
forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted,
eller en produsent av tilbehør for mer
informasjon om en nødhammer.
*2Utstyrsavhengig
Hvordan kjenne igjen laminert glass
Når du ser på glasset i et tverrsnitt, er
laminert glass to glassplater som er limt
sammen.
ALaminert glass
BHerdet glass
ADVARSEL!
Forholdsregler ved kjøring
Ikke kjør på veier som kan ligge under
vann eller der vannet er i ferd med å
stige. Det kan føre til at bilen blir skadet
og ikke kan kjøres, i tillegg til å bli
oversvømt og begynne å flyte, noe som
kan føre til alvorlige personskader.
8.1 Viktig informasjon
413
8
Hvis det oppstår problemer

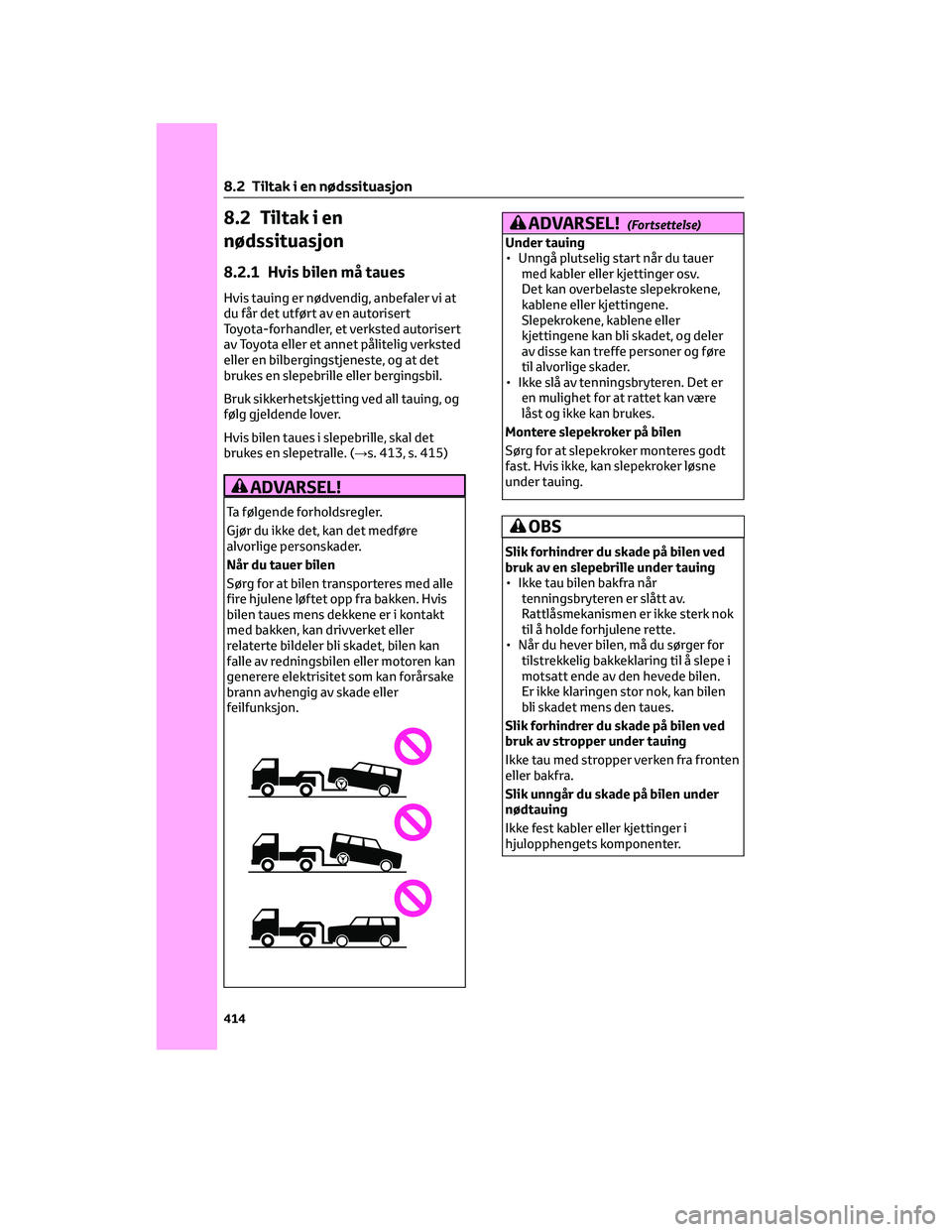

8.2 Tiltak i en
nødssituasjon
8.2.1 Hvis bilen må taues
Hvis tauing er nødvendig, anbefaler vi at
du får det utført av en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted
eller en bilbergingstjeneste, og at det
brukes en slepebrille eller bergingsbil.
Bruk sikkerhetskjetting ved all tauing, og
følg gjeldende lover.
Hvis bilen taues i slepebrille, skal det
brukes en slepetralle. (→s. 413, s. 415)
ADVARSEL!
Ta følgende forholdsregler.
Gjør du ikke det, kan det medføre
alvorlige personskader.
Når du tauer bilen
Sørg for at bilen transporteres med alle
fire hjulene løftet opp fra bakken. Hvis
bilen taues mens dekkene er i kontakt
med bakken, kan drivverket eller
relaterte bildeler bli skadet, bilen kan
falle av redningsbilen eller motoren kan
generere elektrisitet som kan forårsake
brann avhengig av skade eller
feilfunksjon.
ADVARSEL!(Fortsettelse)
Under tauing
• Unngå plutselig start når du tauer
med kabler eller kjettinger osv.
Det kan overbelaste slepekrokene,
kablene eller kjettingene.
Slepekrokene, kablene eller
kjettingene kan bli skadet, og deler
av disse kan treffe personer og føre
til alvorlige skader.
• Ikke slå av tenningsbryteren. Det er
en mulighet for at rattet kan være
låst og ikke kan brukes.
Montere slepekroker på bilen
Sørg for at slepekroker monteres godt
fast. Hvis ikke, kan slepekroker løsne
under tauing.
OBS
Slik forhindrer du skade på bilen ved
bruk av en slepebrille under tauing
• Ikke tau bilen bakfra når
tenningsbryteren er slått av.
Rattlåsmekanismen er ikke sterk nok
til å holde forhjulene rette.
• Når du hever bilen, må du sørger for
tilstrekkelig bakkeklaring til å slepe i
motsatt ende av den hevede bilen.
Er ikke klaringen stor nok, kan bilen
bli skadet mens den taues.
Slik forhindrer du skade på bilen ved
bruk av stropper under tauing
Ikke tau med stropper verken fra fronten
eller bakfra.
Slik unngår du skade på bilen under
nødtauing
Ikke fest kabler eller kjettinger i
hjulopphengets komponenter.
8.2 Tiltak i en nødssituasjon
414

Situasjoner der det er nødvendig å
kontakte forhandlere før tauing
Symptomene nedenfor kan indikere at det
er noe feil med girkassen. Kontakt en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet pålitelig
verksted eller en bilbergingstjeneste.
• Advarselsmeldingen for
hybridsystemet vises på
multiinformasjonsdisplayet, og bilen
beveger seg ikke.
• Bilen avgir unormal støy.
Tauing i slepebrille
Forfra
Bruk slepetralle under bakhjulene.
Bakfra
Bruk slepetralle under forhjulene.
OBS
Tauing med stropper
Ikke tau med stropper. Dette kan påføre
skader på karosseriet.
Bruke bergingsbil
Når en bergingsbil brukes til å
transportere bilen, må det brukes
dekkfestestropper. Se brukerhåndboken
til bergingsbilen for dekkfestemetode.
For å hindre at bilen beveger seg under
transport trekkes parkeringsbremsen til
og tenningsbryteren slås av.
Nødtauing
Hvis en kranbil ikke er tilgjengelig i en
nødssituasjon, kan bilen midlertidig taues
etter kabler eller kjettinger som er festet
til slepekrokene. Dette må kun gjøres på
veier med hardt underlag og fast
veidekke over korte strekninger og ved
hastighet under 30 km/t.
Det må være en fører i bilen for å styre og
betjene bremsene. Bilens hjul, drivverk,
aksler, styring og bremser må være i god
stand.
Nødslepeprosedyre
For at bilen din skal kunne taues av en
annen bil, må slepekroken monteres på
bilen. Installer slepekroken på følgende
måte.
8.2 Tiltak i en nødssituasjon
415
8
Hvis det oppstår problemer

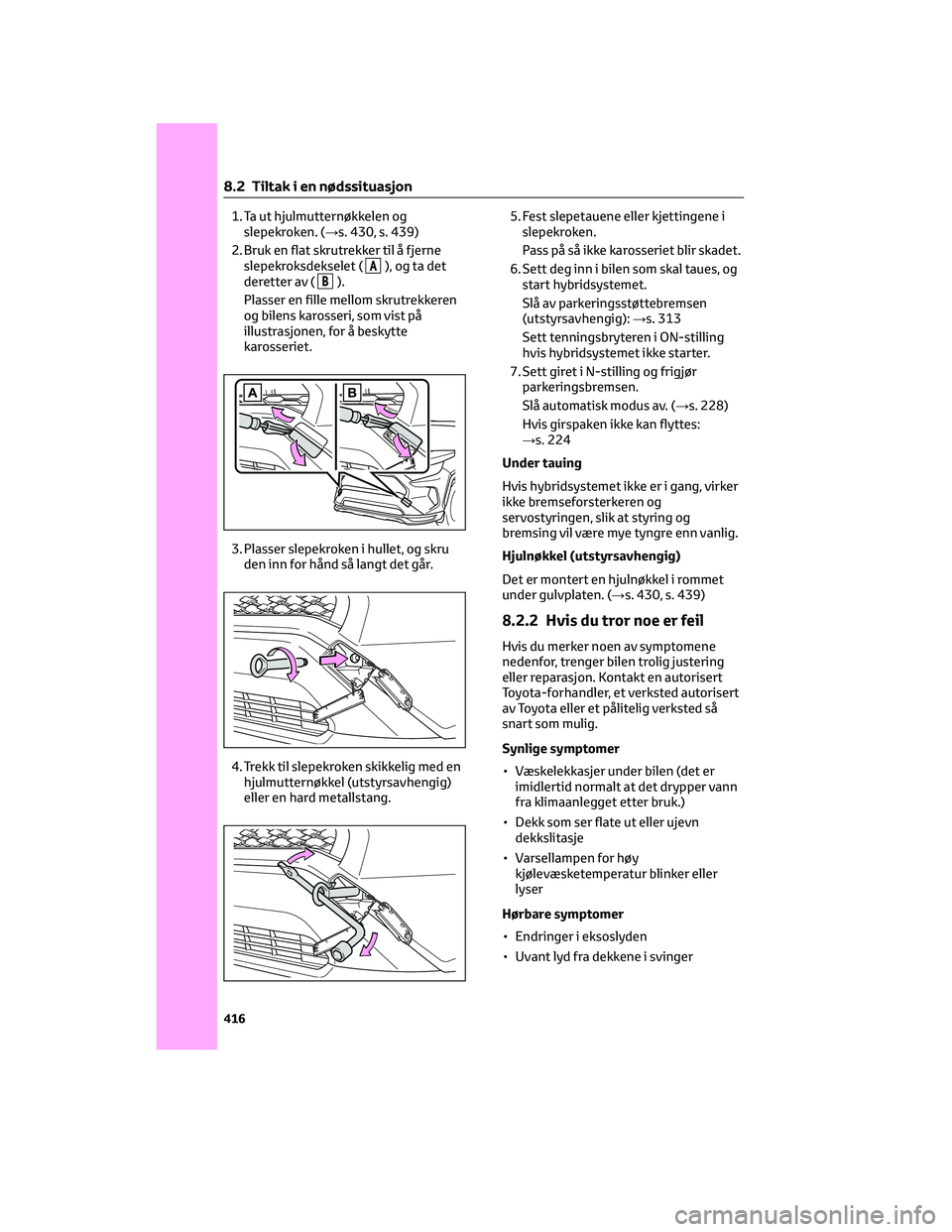

1. Ta ut hjulmutternøkkelen og
slepekroken. (→s. 430, s. 439)
2. Bruk en flat skrutrekker til å fjerne
slepekroksdekselet (
A), og ta det
deretter av (
B).
Plasser en fille mellom skrutrekkeren
og bilens karosseri, som vist på
illustrasjonen, for å beskytte
karosseriet.
3. Plasser slepekroken i hullet, og skru
den inn for hånd så langt det går.
4. Trekk til slepekroken skikkelig med en
hjulmutternøkkel (utstyrsavhengig)
eller en hard metallstang.5. Fest slepetauene eller kjettingene i
slepekroken.
Pass på så ikke karosseriet blir skadet.
6. Sett deg inn i bilen som skal taues, og
start hybridsystemet.
Slå av parkeringsstøttebremsen
(utstyrsavhengig):→s. 313
Sett tenningsbryteren i ON-stilling
hvis hybridsystemet ikke starter.
7. Sett giret i N-stilling og frigjør
parkeringsbremsen.
Slå automatisk modus av. (→s. 228)
Hvis girspaken ikke kan flyttes:
→s. 224
Under tauing
Hvis hybridsystemet ikke er i gang, virker
ikke bremseforsterkeren og
servostyringen, slik at styring og
bremsing vil være mye tyngre enn vanlig.
Hjulnøkkel (utstyrsavhengig)
Det er montert en hjulnøkkel i rommet
under gulvplaten. (→s. 430, s. 439)
8.2.2 Hvis du tror noe er feil
Hvis du merker noen av symptomene
nedenfor, trenger bilen trolig justering
eller reparasjon. Kontakt en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et pålitelig verksted så
snart som mulig.
Synlige symptomer
• Væskelekkasjer under bilen (det er
imidlertid normalt at det drypper vann
fra klimaanlegget etter bruk.)
• Dekk som ser flate ut eller ujevn
dekkslitasje
• Varsellampen for høy
kjølevæsketemperatur blinker eller
lyser
Hørbare symptomer
• Endringer i eksoslyden
• Uvant lyd fra dekkene i svinger
8.2 Tiltak i en nødssituasjon
416

• Fremmede lyder i forbindelse med
oppheng/fjæring
• Skarpe lyder eller annen støy knyttet
til hybridsystemet
Funksjonelle symptomer
• Motoren fusker eller går ujevnt
• Merkbart redusert trekkraft• Bilen trekker mye til én side under
nedbremsing
• Bilen trekker mye til én side når du
kjører på flat vei
• Tap av bremseeffekt, slark i
bremsepedalen, pedalen berører
nesten gulvet
8.2.3 Hvis en varsellampe tennes eller en varsellyd høres
Utfør rolig handlingene nedenfor hvis en av varsellampene tennes eller begynner å blinke.
Hvis en varsellampe tennes eller begynner å blinke, og deretter slår seg av, trenger det
ikke nødvendigvis å være en indikasjon på en feil i systemet. Hvis dette skjer, må bilen
imidlertid kontrolleres av en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
Handlinger knyttet til varsellamper eller varsellyder
Varsellampe for bremsesystem (varsellyd)
Varsellampe Detaljer/handlinger
(Rød)Varsler om:
■Lavt bremsevæskenivå eller
■Funksjonsfeil i bremsesystemet
Stopp bilen umiddelbart på et trygt sted, og kontakt en
autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted. Fortsatt kjøring kan være
farlig.
Varsellampe for bremsesystem
Varsellampe Detaljer/handlinger
(gul)Varsler om funksjonsfeil i følgende systemer:
■parkeringsbremssystemet
■det regenerative bremsesystemet eller
■det elektronisk kontrollerte bremsesystemet
Få bilen kontrollert av en autorisert Toyota-forhandler, et
autorisert Toyota-verksted eller et annet pålitelig verksted
umiddelbart.
Varsellampe for ladesystem*
Varsellampe Detaljer/handlinger
Varsler om en funksjonsfeil i bilens ladesystem
Stopp bilen umiddelbart på et trygt sted, og kontakt en autori-
sert Toyota-forhandler, et autorisert Toyota-verksted eller et
annet pålitelig verksted.
*Denne lampen lyser i multiinformasjonsdisplayet.
8.2 Tiltak i en nødssituasjon
417
8
Hvis det oppstår problemer

Varsellampe for høy kjølevæsketemperatur*(varsellyd)
Varsellampe Detaljer/handlinger
Indikerer at motoren er overopphetet
Stans bilen umiddelbart på et sikkert sted. Løsning (→s. 454)
*Denne lampen tennes i multiinformasjonsdisplayet med en melding.
Varsellampe for overopphetet hybridsystem
*(varsellyd)
Varsellampe Detaljer/handlinger
Varsler om at hybridsystemet er overopphetet
Stans bilen på et sikkert sted. Løsning (→s. 454)
*Denne lampen tennes i multiinformasjonsdisplayet med en melding.
Varsellampe for lavt motoroljetrykk
*(varsellyd)
Varsellampe Detaljer/handlinger
Indikerer at motorens oljetrykk er for lavt
Stopp bilen umiddelbart på et trygt sted, og kontakt en autori-
sert Toyota-forhandler, et autorisert Toyota-verksted eller et
annet pålitelig verksted.
*Denne lampen tennes i multiinformasjonsdisplayet med en melding.
Varsellampe for funksjonsfeil
*
Varsellampe Detaljer/handlinger
Varsler om funksjonsfeil i følgende systemer:
■Hybridsystemet;
■Det elektroniske motorkontrollsystemet;
■Det elektroniske gasskontrollsystemet eller
■Utslippskontrollsystemet (utstyrsavhengig)
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
*Denne lampen lyser i multiinformasjonsdisplayet.
SRS-varsellampe
Varsellampe Detaljer/handlinger
Varsler om funksjonsfeil i følgende systemer:
■SRS-kollisjonsputesystemet eller
■Beltestrammersystemet
Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
8.2 Tiltak i en nødssituasjon
418
