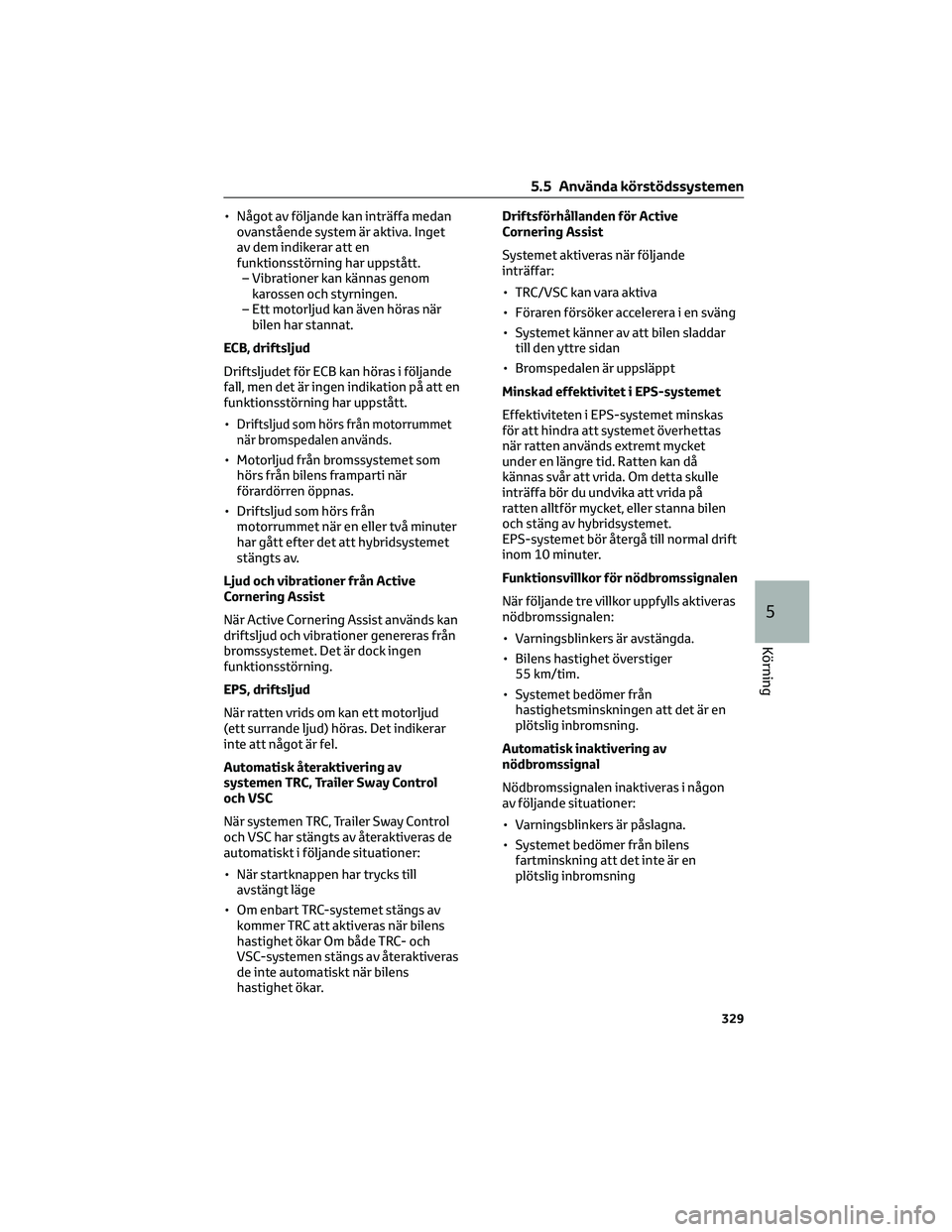

• Något av följande kan inträffa medan
ovanstående system är aktiva. Inget
av dem indikerar att en
funktionsstörning har uppstått.
– Vibrationer kan kännas genom
karossen och styrningen.
– Ett motorljud kan även höras när
bilen har stannat.
ECB, driftsljud
Driftsljudet för ECB kan höras i följande
fall, men det är ingen indikation på att en
funktionsstörning har uppstått.
•
Driftsljud som hörs från motorrummet
när bromspedalen används.
• Motorljud från bromssystemet som
hörs från bilens framparti när
förardörren öppnas.
• Driftsljud som hörs från
motorrummet när en eller två minuter
har gått efter det att hybridsystemet
stängts av.
Ljud och vibrationer från Active
Cornering Assist
När Active Cornering Assist används kan
driftsljud och vibrationer genereras från
bromssystemet. Det är dock ingen
funktionsstörning.
EPS, driftsljud
När ratten vrids om kan ett motorljud
(ett surrande ljud) höras. Det indikerar
inte att något är fel.
Automatisk återaktivering av
systemen TRC, Trailer Sway Control
och VSC
När systemen TRC, Trailer Sway Control
och VSC har stängts av återaktiveras de
automatiskt i följande situationer:
• När startknappen har trycks till
avstängt läge
• Om enbart TRC-systemet stängs av
kommer TRC att aktiveras när bilens
hastighet ökar Om både TRC- och
VSC-systemen stängs av återaktiveras
de inte automatiskt när bilens
hastighet ökar.Driftsförhållanden för Active
Cornering Assist
Systemet aktiveras när följande
inträffar:
• TRC/VSC kan vara aktiva
• Föraren försöker accelerera i en sväng
• Systemet känner av att bilen sladdar
till den yttre sidan
• Bromspedalen är uppsläppt
Minskad effektivitet i EPS-systemet
Effektiviteten i EPS-systemet minskas
för att hindra att systemet överhettas
när ratten används extremt mycket
under en längre tid. Ratten kan då
kännas svår att vrida. Om detta skulle
inträffa bör du undvika att vrida på
ratten alltför mycket, eller stanna bilen
och stäng av hybridsystemet.
EPS-systemet bör återgå till normal drift
inom 10 minuter.
Funktionsvillkor för nödbromssignalen
När följande tre villkor uppfylls aktiveras
nödbromssignalen:
• Varningsblinkers är avstängda.
• Bilens hastighet överstiger
55 km/tim.
• Systemet bedömer från
hastighetsminskningen att det är en
plötslig inbromsning.
Automatisk inaktivering av
nödbromssignal
Nödbromssignalen inaktiveras i någon
av följande situationer:
• Varningsblinkers är påslagna.
• Systemet bedömer från bilens
fartminskning att det inte är en
plötslig inbromsning
5.5 Använda körstödssystemen
329
5
Körning

Sekundär kollisionsbroms,
funktionsvillkor (i förekommande fall)
Systemet aktiveras när
krockkuddesensorn detekterar en
kollision medan bilen är i rörelse.
Systemet aktiveras dock inte om
komponenterna har skadats.
Sekundär kollisionsbroms, automatisk
inaktivering (i förekommande fall)
Systemet stängs automatiskt av i någon
av följande situationer.
• Bilens hastighet sjunker till cirka
10 km/tim.
• En viss tid har gått medan funktionen
varit aktiv
• Gaspedalen trampas ned långt
Om ett meddelande avseende AWD
visas på informationsdisplayen
(modeller med AWD)
Utför följande åtgärder.
• ”AWD System Overheated Switching
to 2WD Mode”
AWD-systemet är överhettat. Stanna
bilen på en säker plats med
hybridsystemet igång.
*
Om meddelandet försvinner efter en
stund finns inget problem. Om
meddelandet är kvar: Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• “AWD System Overheated 2WD Mode
Engaged”
AWD-systemet har stängts av
tillfälligt och växlats till framhjulsdrift
på grund av överhettning. Stanna
bilen på en säker plats med
hybridsystemet igång.
*
Om meddelandet försvinner efter en
stund kommer AWD-systemet att
automatiskt återställas. Om
meddelandet är kvar: Låt en
auktoriserad Toyota-återförsäljareeller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• “AWD System Malfunction 2WD Mode
Engaged Visit Your Dealer”
En funktionsstörning uppstår i
AWD-systemet. Låt omedelbart en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*När du har stannat bilen ska du inte
stänga av hybridsystemet förrän
meddelandet på skärmen har slocknat.
VARNING!
ABS-bromsarna fungerar inte
effektivt när
• Begränsningarna för däckens
greppförmåga har överskridits (t.ex.
alltför slitna däck på snötäckt väg).
• Bilen vattenplanar vid körning med
hög fart på våta eller hala vägbanor.
Bromssträckan när ABS-funktionen
är aktiverad kan överskrida normal
bromssträcka
ABS-systemet är inte avsett att
förkorta bilens bromssträcka. Håll alltid
tillräckligt säkerhetsavstånd till
framförvarande bil, speciellt i följande
situationer:
• Vid körning på grusvägar eller
snötäckta vägar
• Vid körning med snökedjor
• Vid körning över gupp i vägen
• Vid körning på gropiga eller ojämna
vägar
TRC/VSC fungerar eventuellt inte
effektivt när
Riktningskontroll och kraft kan inte
alltid uppnås under körning på hala
vägar, även om TRC/VSC-systemet är
aktiverat. Kör bilen försiktigt om
förhållandena är sådana att stabiliteten
och kraften kan upphöra.
5.5 Använda körstödssystemen
330

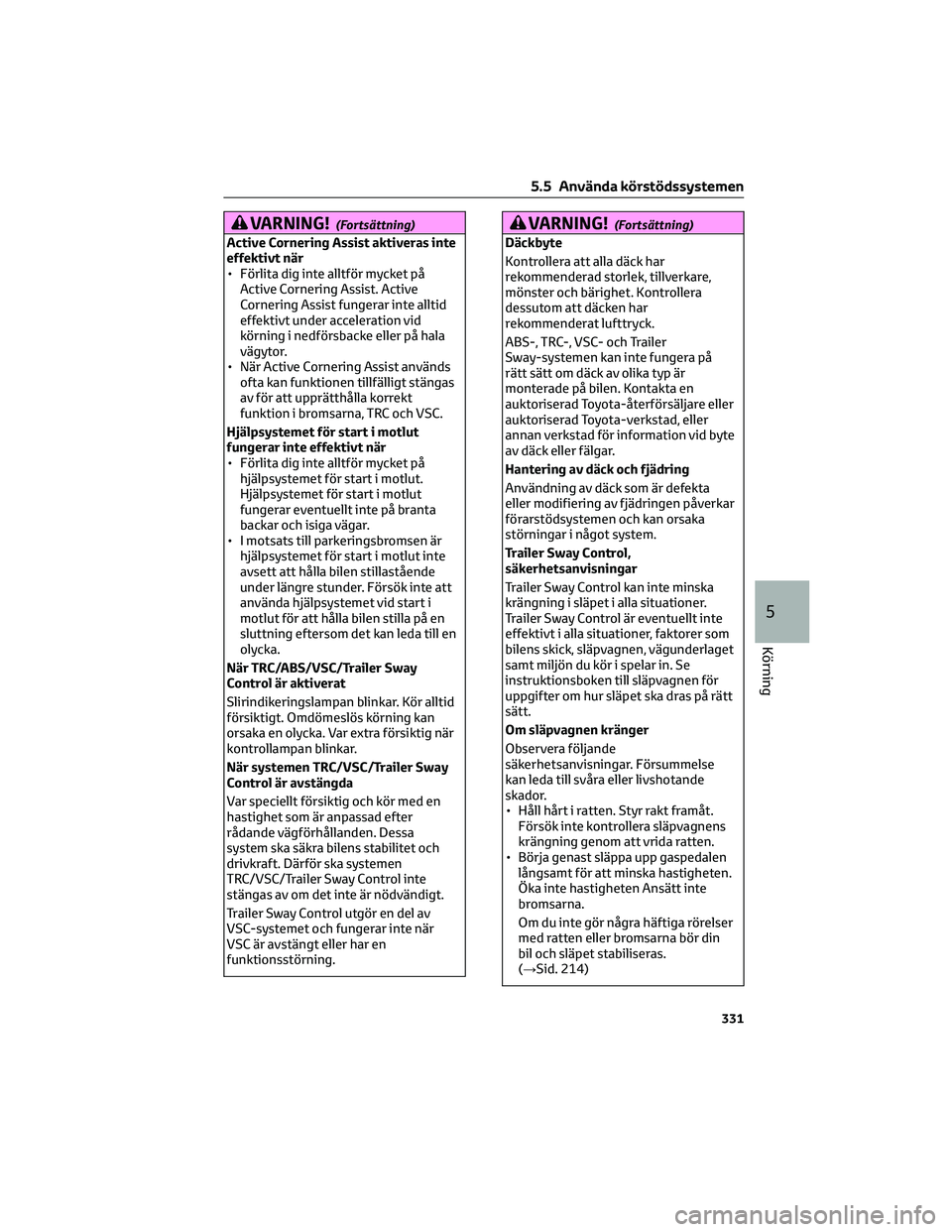

VARNING!(Fortsättning)
Active Cornering Assist aktiveras inte
effektivt när
• Förlita dig inte alltför mycket på
Active Cornering Assist. Active
Cornering Assist fungerar inte alltid
effektivt under acceleration vid
körning i nedförsbacke eller på hala
vägytor.
• När Active Cornering Assist används
ofta kan funktionen tillfälligt stängas
av för att upprätthålla korrekt
funktion i bromsarna, TRC och VSC.
Hjälpsystemet för start i motlut
fungerar inte effektivt när
• Förlita dig inte alltför mycket på
hjälpsystemet för start i motlut.
Hjälpsystemet för start i motlut
fungerar eventuellt inte på branta
backar och isiga vägar.
• I motsats till parkeringsbromsen är
hjälpsystemet för start i motlut inte
avsett att hålla bilen stillastående
under längre stunder. Försök inte att
använda hjälpsystemet vid start i
motlut för att hålla bilen stilla på en
sluttning eftersom det kan leda till en
olycka.
När TRC/ABS/VSC/Trailer Sway
Control är aktiverat
Slirindikeringslampan blinkar. Kör alltid
försiktigt. Omdömeslös körning kan
orsaka en olycka. Var extra försiktig när
kontrollampan blinkar.
När systemen TRC/VSC/Trailer Sway
Control är avstängda
Var speciellt försiktig och kör med en
hastighet som är anpassad efter
rådande vägförhållanden. Dessa
system ska säkra bilens stabilitet och
drivkraft. Därför ska systemen
TRC/VSC/Trailer Sway Control inte
stängas av om det inte är nödvändigt.
Trailer Sway Control utgör en del av
VSC-systemet och fungerar inte när
VSC är avstängt eller har en
funktionsstörning.
VARNING!(Fortsättning)
Däckbyte
Kontrollera att alla däck har
rekommenderad storlek, tillverkare,
mönster och bärighet. Kontrollera
dessutom att däcken har
rekommenderat lufttryck.
ABS-, TRC-, VSC- och Trailer
Sway-systemen kan inte fungera på
rätt sätt om däck av olika typ är
monterade på bilen. Kontakta en
auktoriserad Toyota-återförsäljare eller
auktoriserad Toyota-verkstad, eller
annan verkstad för information vid byte
av däck eller fälgar.
Hantering av däck och fjädring
Användning av däck som är defekta
eller modifiering av fjädringen påverkar
förarstödsystemen och kan orsaka
störningar i något system.
Trailer Sway Control,
säkerhetsanvisningar
Trailer Sway Control kan inte minska
krängning i släpet i alla situationer.
Trailer Sway Control är eventuellt inte
effektivt i alla situationer, faktorer som
bilens skick, släpvagnen, vägunderlaget
samt miljön du kör i spelar in. Se
instruktionsboken till släpvagnen för
uppgifter om hur släpet ska dras på rätt
sätt.
Om släpvagnen kränger
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
• Håll hårt i ratten. Styr rakt framåt.
Försök inte kontrollera släpvagnens
krängning genom att vrida ratten.
• Börja genast släppa upp gaspedalen
långsamt för att minska hastigheten.
Öka inte hastigheten Ansätt inte
bromsarna.
Om du inte gör några häftiga rörelser
med ratten eller bromsarna bör din
bil och släpet stabiliseras.
(→Sid. 214)
5.5 Använda körstödssystemen
331
5
Körning

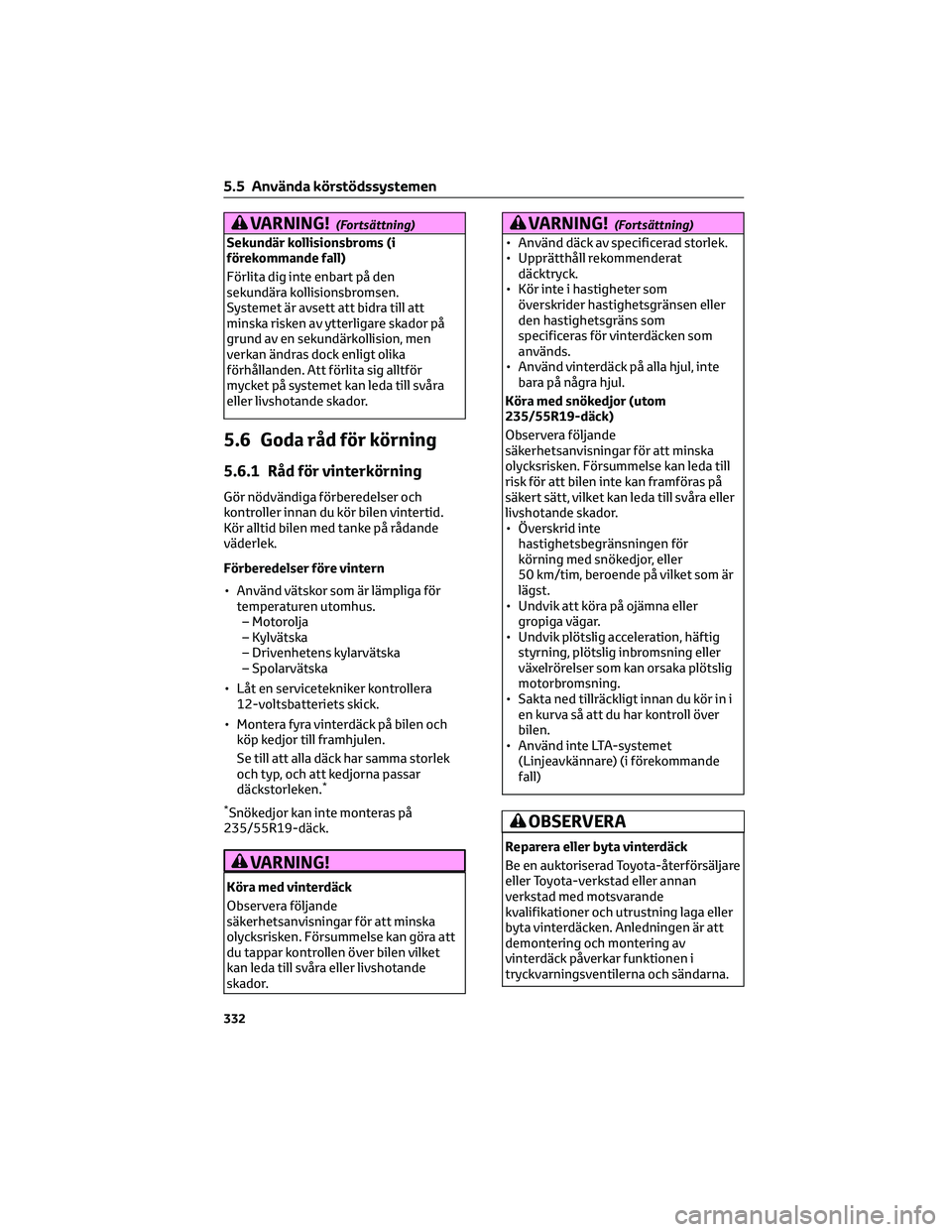

VARNING!(Fortsättning)
Sekundär kollisionsbroms (i
förekommande fall)
Förlita dig inte enbart på den
sekundära kollisionsbromsen.
Systemet är avsett att bidra till att
minska risken av ytterligare skador på
grund av en sekundärkollision, men
verkan ändras dock enligt olika
förhållanden. Att förlita sig alltför
mycket på systemet kan leda till svåra
eller livshotande skador.
5.6 Goda råd för körning
5.6.1 Råd för vinterkörning
Gör nödvändiga förberedelser och
kontroller innan du kör bilen vintertid.
Kör alltid bilen med tanke på rådande
väderlek.
Förberedelser före vintern
• Använd vätskor som är lämpliga för
temperaturen utomhus.
– Motorolja
– Kylvätska
– Drivenhetens kylarvätska
– Spolarvätska
• Låt en servicetekniker kontrollera
12-voltsbatteriets skick.
• Montera fyra vinterdäck på bilen och
köp kedjor till framhjulen.
Se till att alla däck har samma storlek
och typ, och att kedjorna passar
däckstorleken.
*
*
Snökedjor kan inte monteras på
235/55R19-däck.
VARNING!
Köra med vinterdäck
Observera följande
säkerhetsanvisningar för att minska
olycksrisken. Försummelse kan göra att
du tappar kontrollen över bilen vilket
kan leda till svåra eller livshotande
skador.
VARNING!(Fortsättning)
• Använd däck av specificerad storlek.
• Upprätthåll rekommenderat
däcktryck.
• Kör inte i hastigheter som
överskrider hastighetsgränsen eller
den hastighetsgräns som
specificeras för vinterdäcken som
används.
• Använd vinterdäck på alla hjul, inte
bara på några hjul.
Köra med snökedjor (utom
235/55R19-däck)
Observera följande
säkerhetsanvisningar för att minska
olycksrisken. Försummelse kan leda till
risk för att bilen inte kan framföras på
säkert sätt, vilket kan leda till svåra eller
livshotande skador.
• Överskrid inte
hastighetsbegränsningen för
körning med snökedjor, eller
50 km/tim, beroende på vilket som är
lägst.
• Undvik att köra på ojämna eller
gropiga vägar.
• Undvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plötslig
motorbromsning.
• Sakta ned tillräckligt innan du kör in i
en kurva så att du har kontroll över
bilen.
• Använd inte LTA-systemet
(Linjeavkännare) (i förekommande
fall)
OBSERVERA
Reparera eller byta vinterdäck
Be en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning laga eller
byta vinterdäcken. Anledningen är att
demontering och montering av
vinterdäck påverkar funktionen i
tryckvarningsventilerna och sändarna.
5.5 Använda körstödssystemen
332

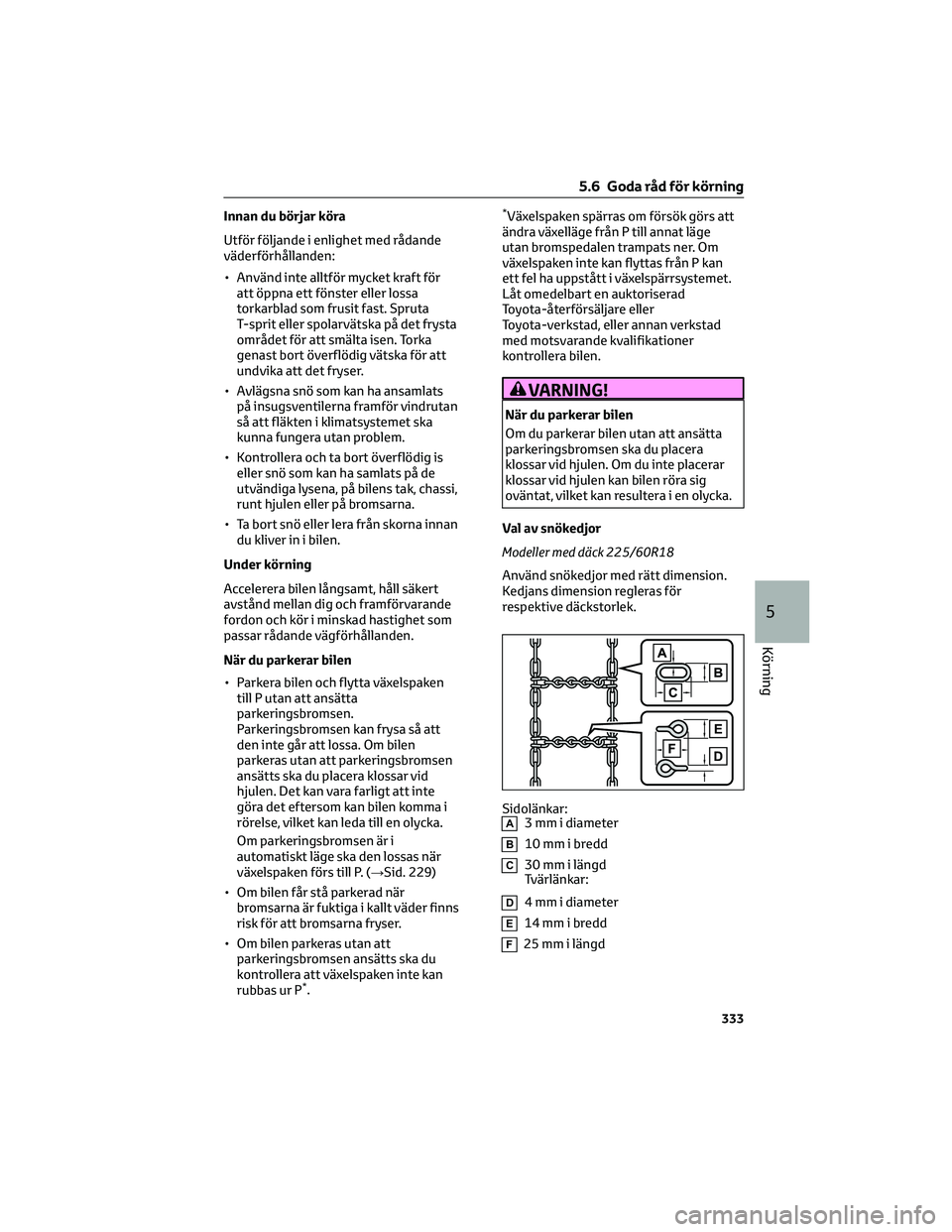

Innan du börjar köra
Utför följande i enlighet med rådande
väderförhållanden:
• Använd inte alltför mycket kraft för
att öppna ett fönster eller lossa
torkarblad som frusit fast. Spruta
T-sprit eller spolarvätska på det frysta
området för att smälta isen. Torka
genast bort överflödig vätska för att
undvika att det fryser.
• Avlägsna snö som kan ha ansamlats
på insugsventilerna framför vindrutan
så att fläkten i klimatsystemet ska
kunna fungera utan problem.
• Kontrollera och ta bort överflödig is
eller snö som kan ha samlats på de
utvändiga lysena, på bilens tak, chassi,
runt hjulen eller på bromsarna.
• Ta bort snö eller lera från skorna innan
du kliver in i bilen.
Under körning
Accelerera bilen långsamt, håll säkert
avstånd mellan dig och framförvarande
fordon och kör i minskad hastighet som
passar rådande vägförhållanden.
När du parkerar bilen
• Parkera bilen och flytta växelspaken
till P utan att ansätta
parkeringsbromsen.
Parkeringsbromsen kan frysa så att
den inte går att lossa. Om bilen
parkeras utan att parkeringsbromsen
ansätts ska du placera klossar vid
hjulen. Det kan vara farligt att inte
göra det eftersom kan bilen komma i
rörelse, vilket kan leda till en olycka.
Om parkeringsbromsen är i
automatiskt läge ska den lossas när
växelspaken förs till P. (→Sid. 229)
• Om bilen får stå parkerad när
bromsarna är fuktiga i kallt väder finns
risk för att bromsarna fryser.
• Om bilen parkeras utan att
parkeringsbromsen ansätts ska du
kontrollera att växelspaken inte kan
rubbas ur P
*.
*Växelspaken spärras om försök görs att
ändra växelläge från P till annat läge
utan bromspedalen trampats ner. Om
växelspaken inte kan flyttas från P kan
ett fel ha uppstått i växelspärrsystemet.
Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
VARNING!
När du parkerar bilen
Om du parkerar bilen utan att ansätta
parkeringsbromsen ska du placera
klossar vid hjulen. Om du inte placerar
klossar vid hjulen kan bilen röra sig
oväntat, vilket kan resultera i en olycka.
Val av snökedjor
Modeller med däck 225/60R18
Använd snökedjor med rätt dimension.
Kedjans dimension regleras för
respektive däckstorlek.
Sidolänkar:
A3 mm i diameter
B10 mm i bredd
C30 mm i längd
Tvärlänkar:
D4 mm i diameter
E14 mm i bredd
F25 mm i längd
5.6 Goda råd för körning
333
5
Körning

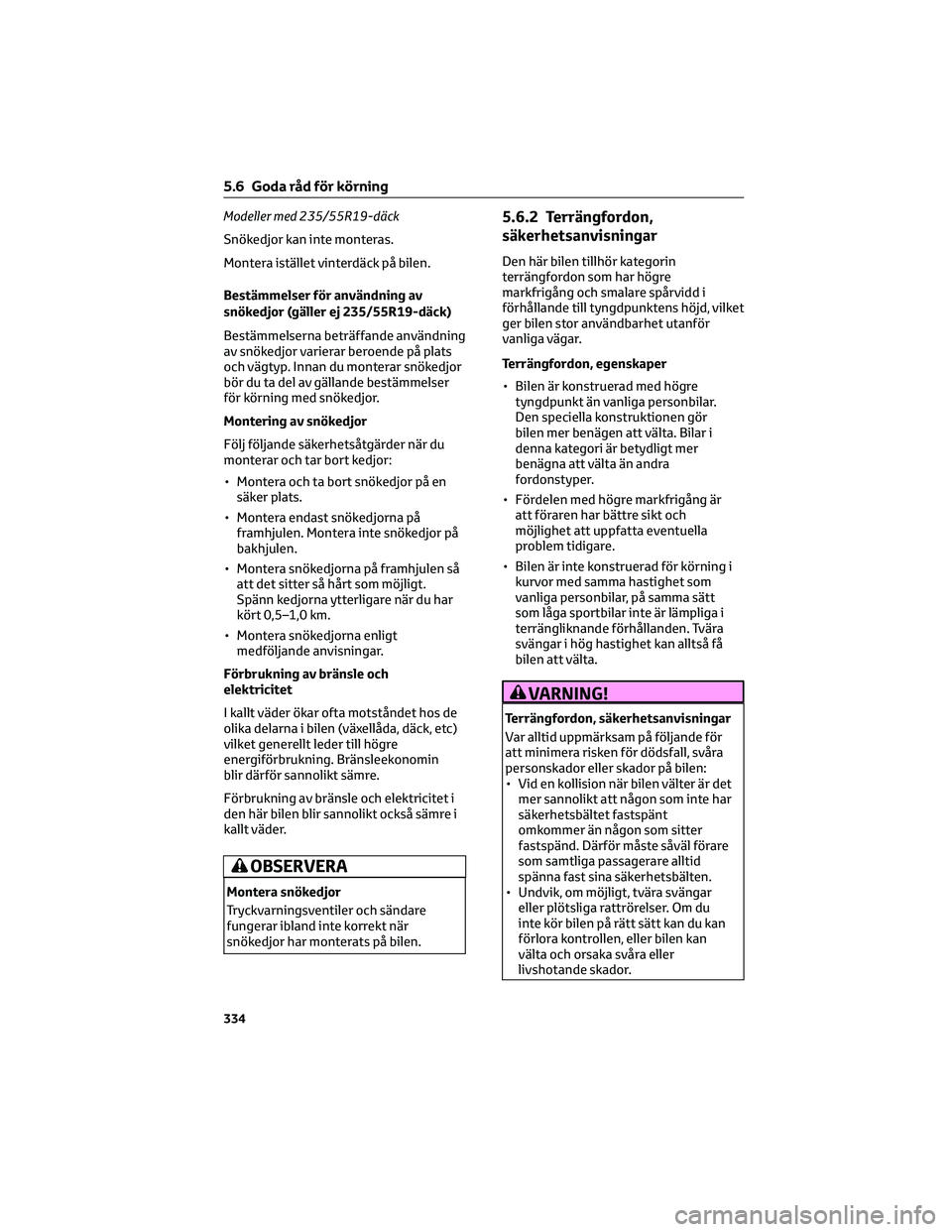

Modeller med 235/55R19-däck
Snökedjor kan inte monteras.
Montera istället vinterdäck på bilen.
Bestämmelser för användning av
snökedjor (gäller ej 235/55R19-däck)
Bestämmelserna beträffande användning
av snökedjor varierar beroende på plats
och vägtyp. Innan du monterar snökedjor
bör du ta del av gällande bestämmelser
för körning med snökedjor.
Montering av snökedjor
Följ följande säkerhetsåtgärder när du
monterar och tar bort kedjor:
• Montera och ta bort snökedjor på en
säker plats.
• Montera endast snökedjorna på
framhjulen. Montera inte snökedjor på
bakhjulen.
• Montera snökedjorna på framhjulen så
att det sitter så hårt som möjligt.
Spänn kedjorna ytterligare när du har
kört 0,5–1,0 km.
• Montera snökedjorna enligt
medföljande anvisningar.
Förbrukning av bränsle och
elektricitet
I kallt väder ökar ofta motståndet hos de
olika delarna i bilen (växellåda, däck, etc)
vilket generellt leder till högre
energiförbrukning. Bränsleekonomin
blir därför sannolikt sämre.
Förbrukning av bränsle och elektricitet i
den här bilen blir sannolikt också sämre i
kallt väder.
OBSERVERA
Montera snökedjor
Tryckvarningsventiler och sändare
fungerar ibland inte korrekt när
snökedjor har monterats på bilen.
5.6.2 Terrängfordon,
säkerhetsanvisningar
Den här bilen tillhör kategorin
terrängfordon som har högre
markfrigång och smalare spårvidd i
förhållande till tyngdpunktens höjd, vilket
ger bilen stor användbarhet utanför
vanliga vägar.
Terrängfordon, egenskaper
• Bilen är konstruerad med högre
tyngdpunkt än vanliga personbilar.
Den speciella konstruktionen gör
bilen mer benägen att välta. Bilar i
denna kategori är betydligt mer
benägna att välta än andra
fordonstyper.
• Fördelen med högre markfrigång är
att föraren har bättre sikt och
möjlighet att uppfatta eventuella
problem tidigare.
• Bilen är inte konstruerad för körning i
kurvor med samma hastighet som
vanliga personbilar, på samma sätt
som låga sportbilar inte är lämpliga i
terrängliknande förhållanden. Tvära
svängar i hög hastighet kan alltså få
bilen att välta.
VARNING!
Terrängfordon, säkerhetsanvisningar
Var alltid uppmärksam på följande för
att minimera risken för dödsfall, svåra
personskador eller skador på bilen:
• Vid en kollision när bilen välter är det
mer sannolikt att någon som inte har
säkerhetsbältet fastspänt
omkommer än någon som sitter
fastspänd. Därför måste såväl förare
som samtliga passagerare alltid
spänna fast sina säkerhetsbälten.
• Undvik, om möjligt, tvära svängar
eller plötsliga rattrörelser. Om du
inte kör bilen på rätt sätt kan du kan
förlora kontrollen, eller bilen kan
välta och orsaka svåra eller
livshotande skador.
5.6 Goda råd för körning
334

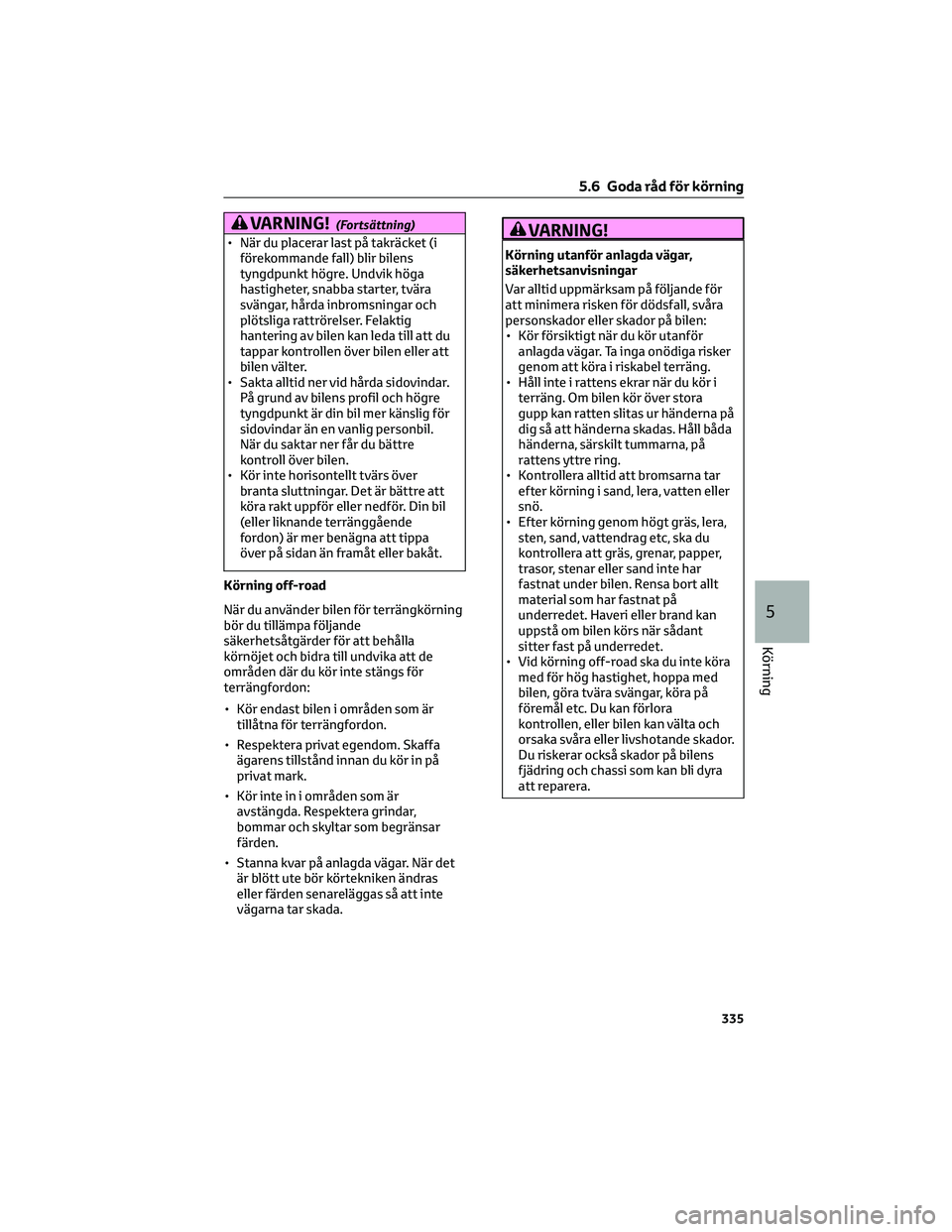

VARNING!(Fortsättning)
• När du placerar last på takräcket (i
förekommande fall) blir bilens
tyngdpunkt högre. Undvik höga
hastigheter, snabba starter, tvära
svängar, hårda inbromsningar och
plötsliga rattrörelser. Felaktig
hantering av bilen kan leda till att du
tappar kontrollen över bilen eller att
bilen välter.
• Sakta alltid ner vid hårda sidovindar.
På grund av bilens profil och högre
tyngdpunkt är din bil mer känslig för
sidovindar än en vanlig personbil.
När du saktar ner får du bättre
kontroll över bilen.
• Kör inte horisontellt tvärs över
branta sluttningar. Det är bättre att
köra rakt uppför eller nedför. Din bil
(eller liknande terränggående
fordon) är mer benägna att tippa
över på sidan än framåt eller bakåt.
Körning off-road
När du använder bilen för terrängkörning
bör du tillämpa följande
säkerhetsåtgärder för att behålla
körnöjet och bidra till undvika att de
områden där du kör inte stängs för
terrängfordon:
• Kör endast bilen i områden som är
tillåtna för terrängfordon.
• Respektera privat egendom. Skaffa
ägarens tillstånd innan du kör in på
privat mark.
• Kör inte in i områden som är
avstängda. Respektera grindar,
bommar och skyltar som begränsar
färden.
• Stanna kvar på anlagda vägar. När det
är blött ute bör körtekniken ändras
eller färden senareläggas så att inte
vägarna tar skada.VARNING!
Körning utanför anlagda vägar,
säkerhetsanvisningar
Var alltid uppmärksam på följande för
att minimera risken för dödsfall, svåra
personskador eller skador på bilen:
• Kör försiktigt när du kör utanför
anlagda vägar. Ta inga onödiga risker
genom att köra i riskabel terräng.
• Håll inte i rattens ekrar när du kör i
terräng. Om bilen kör över stora
gupp kan ratten slitas ur händerna på
dig så att händerna skadas. Håll båda
händerna, särskilt tummarna, på
rattens yttre ring.
• Kontrollera alltid att bromsarna tar
efter körning i sand, lera, vatten eller
snö.
• Efter körning genom högt gräs, lera,
sten, sand, vattendrag etc, ska du
kontrollera att gräs, grenar, papper,
trasor, stenar eller sand inte har
fastnat under bilen. Rensa bort allt
material som har fastnat på
underredet. Haveri eller brand kan
uppstå om bilen körs när sådant
sitter fast på underredet.
• Vid körning off-road ska du inte köra
med för hög hastighet, hoppa med
bilen, göra tvära svängar, köra på
föremål etc. Du kan förlora
kontrollen, eller bilen kan välta och
orsaka svåra eller livshotande skador.
Du riskerar också skador på bilens
fjädring och chassi som kan bli dyra
att reparera.
5.6 Goda råd för körning
335
5
Körning

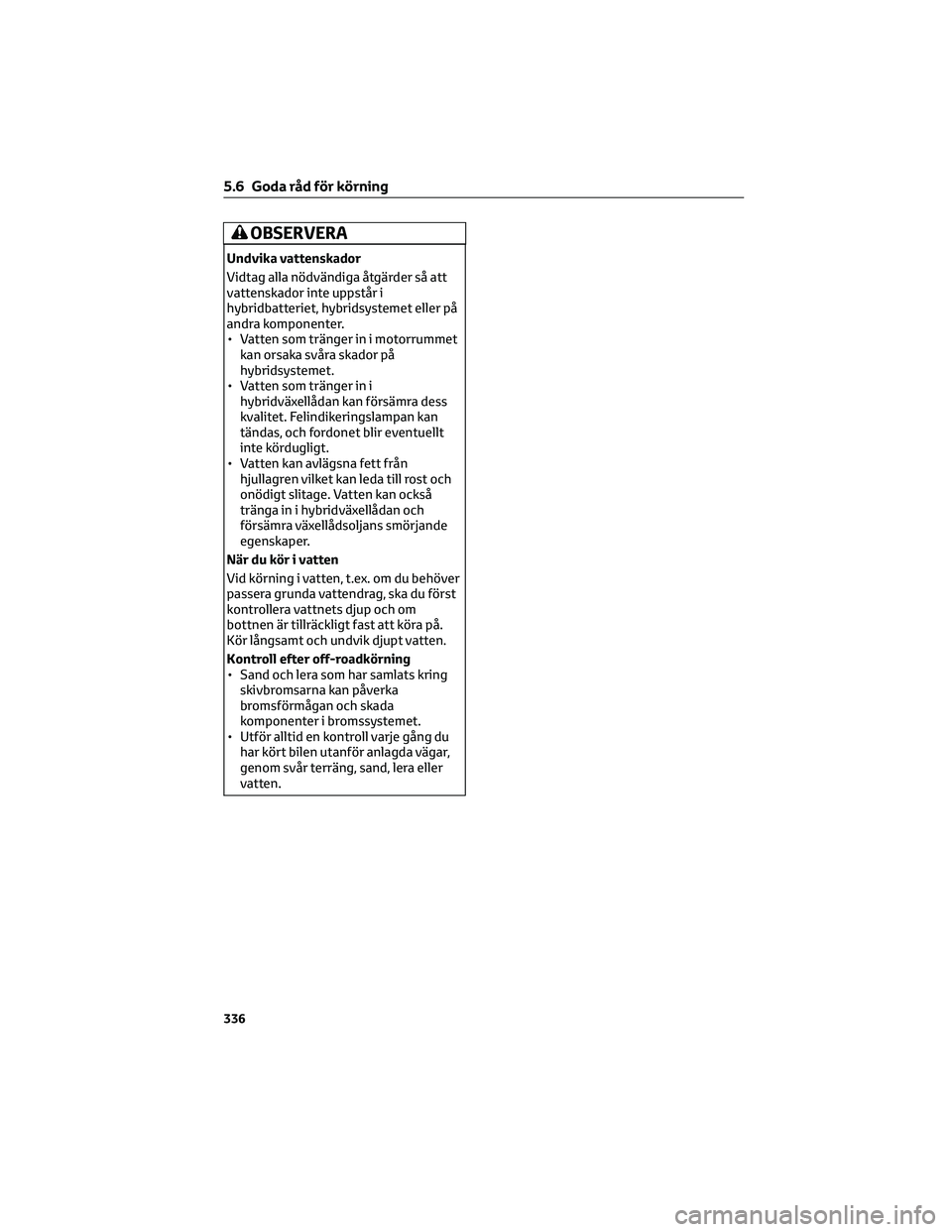

OBSERVERA
Undvika vattenskador
Vidtag alla nödvändiga åtgärder så att
vattenskador inte uppstår i
hybridbatteriet, hybridsystemet eller på
andra komponenter.
• Vatten som tränger in i motorrummet
kan orsaka svåra skador på
hybridsystemet.
• Vatten som tränger in i
hybridväxellådan kan försämra dess
kvalitet. Felindikeringslampan kan
tändas, och fordonet blir eventuellt
inte kördugligt.
• Vatten kan avlägsna fett från
hjullagren vilket kan leda till rost och
onödigt slitage. Vatten kan också
tränga in i hybridväxellådan och
försämra växellådsoljans smörjande
egenskaper.
När du kör i vatten
Vid körning i vatten, t.ex. om du behöver
passera grunda vattendrag, ska du först
kontrollera vattnets djup och om
bottnen är tillräckligt fast att köra på.
Kör långsamt och undvik djupt vatten.
Kontroll efter off-roadkörning
• Sand och lera som har samlats kring
skivbromsarna kan påverka
bromsförmågan och skada
komponenter i bromssystemet.
• Utför alltid en kontroll varje gång du
har kört bilen utanför anlagda vägar,
genom svår terräng, sand, lera eller
vatten.
5.6 Goda råd för körning
336

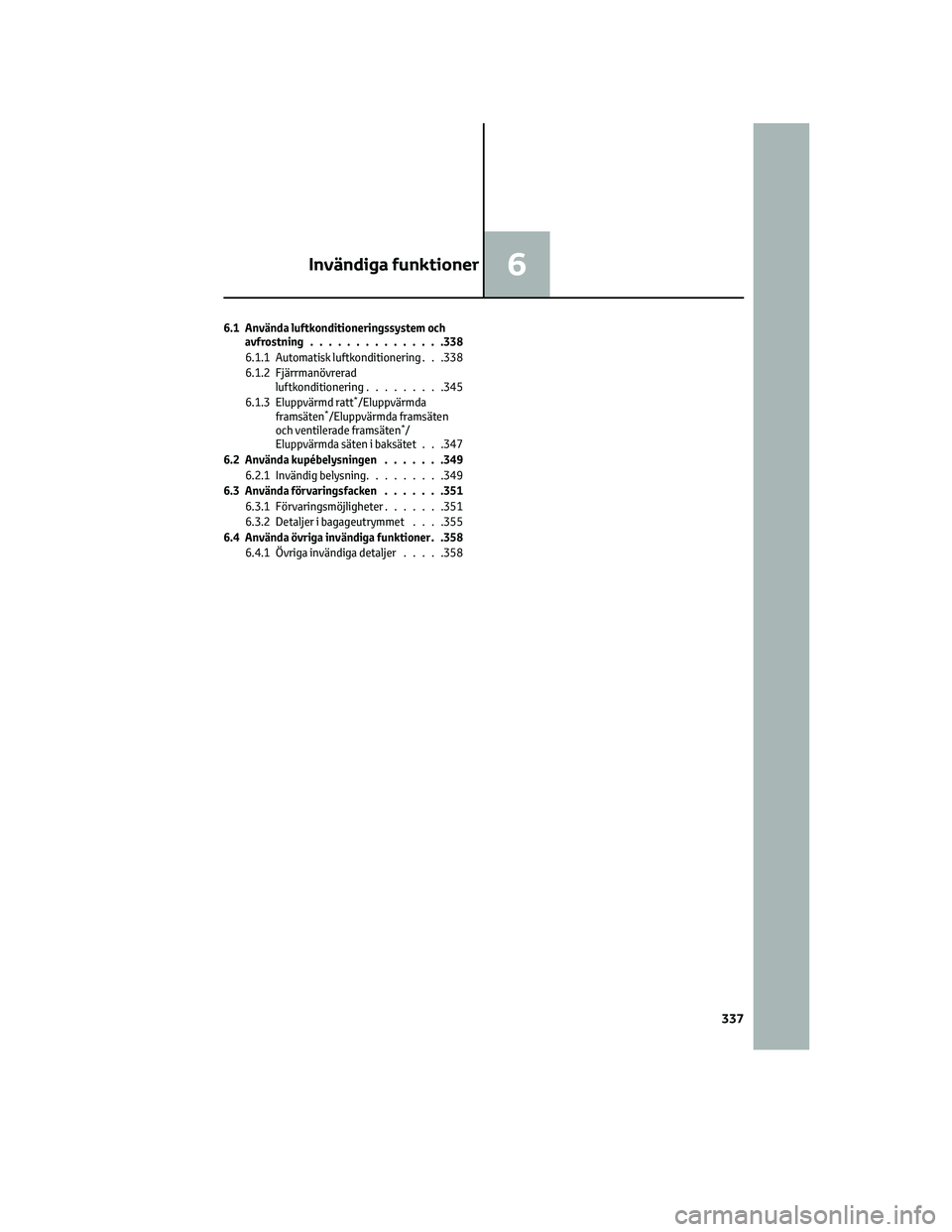

6.1 Använda luftkonditioneringssystem och
avfrostning...............338
6.1.1 Automatisk luftkonditionering . . .338
6.1.2 Fjärrmanövrerad
luftkonditionering.........345
6.1.3 Eluppvärmd ratt
*/Eluppvärmda
framsäten*/Eluppvärmda framsäten
och ventilerade framsäten*/
Eluppvärmda säten i baksätet . . .347
6.2 Använda kupébelysningen.......349
6.2.1 Invändig belysning.........349
6.3 Använda förvaringsfacken.......351
6.3.1 Förvaringsmöjligheter.......351
6.3.2 Detaljer i bagageutrymmet. . . .355
6.4 Använda övriga invändiga funktioner. .358
6.4.1 Övriga invändiga detaljer.....358
Invändiga funktioner6
337

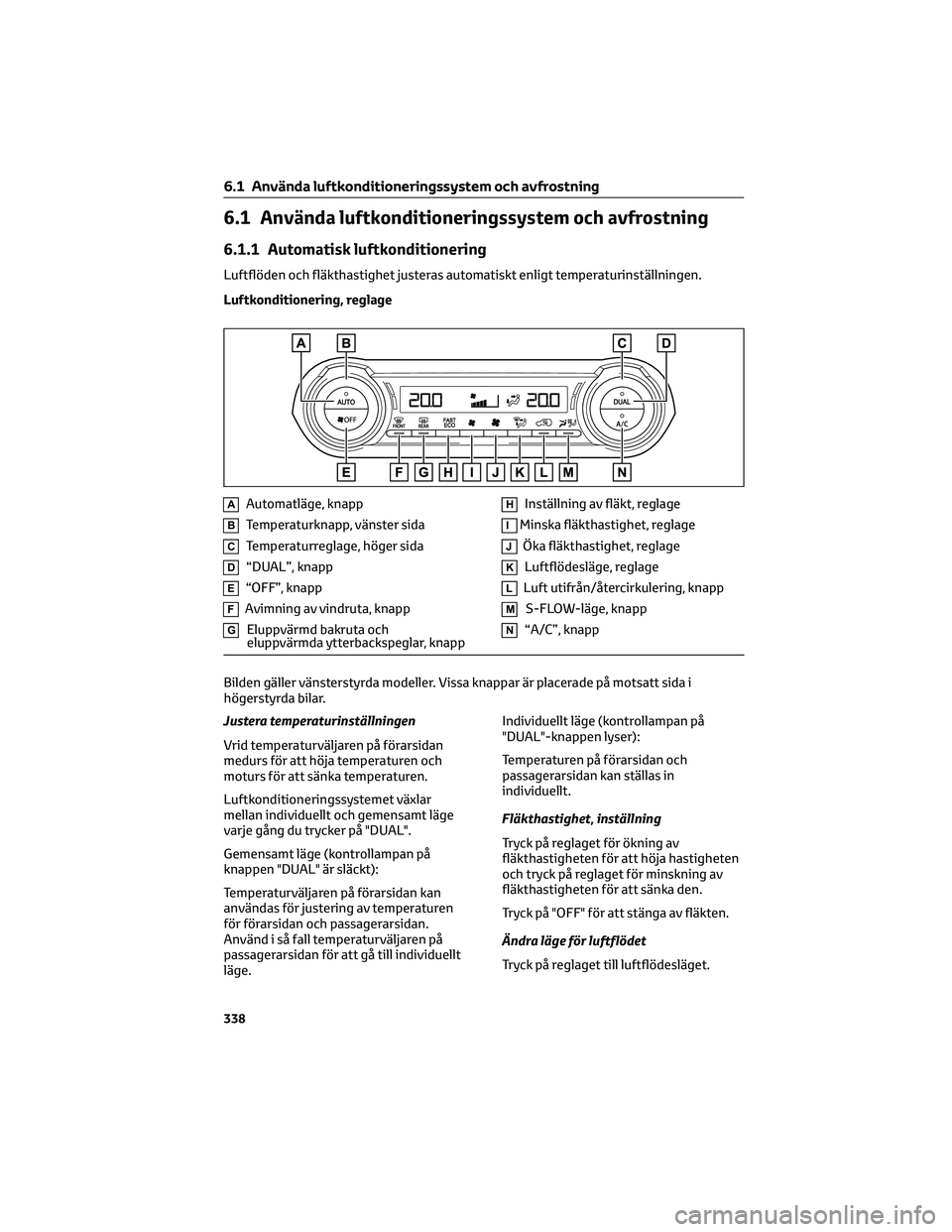

6.1 Använda luftkonditioneringssystem och avfrostning
6.1.1 Automatisk luftkonditionering
Luftflöden och fläkthastighet justeras automatiskt enligt temperaturinställningen.
Luftkonditionering, reglage
AAutomatläge, knapp
BTemperaturknapp, vänster sida
CTemperaturreglage, höger sida
D“DUAL”, knapp
E“OFF”, knapp
FAvimning av vindruta, knapp
GEluppvärmd bakruta och
eluppvärmda ytterbackspeglar, knapp
HInställning av fläkt, reglage
IMinska fläkthastighet, reglage
JÖka fläkthastighet, reglage
KLuftflödesläge, reglage
LLuft utifrån/återcirkulering, knapp
MS-FLOW-läge, knapp
N“A/C”, knapp
Bilden gäller vänsterstyrda modeller. Vissa knappar är placerade på motsatt sida i
högerstyrda bilar.
Justera temperaturinställningen
Vrid temperaturväljaren på förarsidan
medurs för att höja temperaturen och
moturs för att sänka temperaturen.
Luftkonditioneringssystemet växlar
mellan individuellt och gemensamt läge
varje gång du trycker på "DUAL".
Gemensamt läge (kontrollampan på
knappen "DUAL" är släckt):
Temperaturväljaren på förarsidan kan
användas för justering av temperaturen
för förarsidan och passagerarsidan.
Använd i så fall temperaturväljaren på
passagerarsidan för att gå till individuellt
läge.Individuellt läge (kontrollampan på
"DUAL"-knappen lyser):
Temperaturen på förarsidan och
passagerarsidan kan ställas in
individuellt.
Fläkthastighet, inställning
Tryck på reglaget för ökning av
fläkthastigheten för att höja hastigheten
och tryck på reglaget för minskning av
fläkthastigheten för att sänka den.
Tryck på "OFF" för att stänga av fläkten.
Ändra läge för luftflödet
Tryck på reglaget till luftflödesläget.
6.1 Använda luftkonditioneringssystem och avfrostning
338
