TOYOTA RAV4 PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

• Begränsning av hybridsystemets
effekt är aktiv (största möjliga
begränsning av acceleration)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Informationsdisplay och
vindrutedisplay: ”Bromsa!”
Skärm till navigationssystem eller
multimediasystem: ”Bromsa!”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bromsreglering är aktiv
Systemet bedömde att nödbromsning
är nödvändig.
Informationsdisplay och
vindrutedisplay: ”Bromsa!”
Skärm till navigationssystem eller
multimediasystem: ”Bromsa!”
PKSB OFF, kontrollampa: Lyser
Summerton: Kort ljudsignal
• Bilen stoppas av att systemet
aktiveras
Bilen har stoppats av
bromsregleringsfunktionen.
Informationsdisplay och
vindrutedisplay: ”Switch to Brake”
(Om gaspedalen inte är nedtrampad,
visas ”Press Brake Pedal”)
Skärm till navigationssystem eller
multimediasystem: “Press Brake
Pedal”
PKSB OFF, kontrollampa: Lyser (On
gaspedalen inte är nedtrampad lyser
inte kontrollampan.)
Summerton: Kort ljudsignal
Systemöversikt
Om det intelligenta autobromssystemet
bedömer att en kollision med ett
detekterat föremål är sannolik begränsas
hybridsystemets uteffekt för att
inskränka körhastigheten. (Begränsning
av hybridsystemets uteffekt: Se figur 2.)
Om föraren fortsätter att trampa ned
gaspedalen ansätts dessutom bromsarna
automatiskt för att minska bilens
hastighet. (Bromsreglering: Se figur 3.)• Figur 1: När PKSB (Intelligent
autobroms) är inaktiverad
AHybridsystemets uteffekt
BBromskraft
CTid
• Figur 2: När begränsning av
hybridsystemets effekt är aktiv
AHybridsystemets effekt
BBromskraft
CTid
DBegränsning av hybridsystemets
uteffekt börjar aktiveras (Systemet
bedömer att sannolikheten för en
kollision med detekterade föremål är
hög)
5.5 Använda körstödssystemen
319
5
Körning

• Figur 3: När begränsning av
hybridsystemets uteffekt och
bromsreglering är aktiv
AHybridsystemets uteffekt
BBromskraft
CTid
DBegränsning av hybridsystemets
uteffekt börjar aktiveras (Systemet
bedömer att sannolikheten för en
kollision med detekterade föremål är
hög)
EBromsreglering börjar aktiveras
(Systemet bedömer att sannolikheten
för en kollision med ett detekterat
föremål är extremt hög)
Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen efter att den inaktiverats av
den intelligenta autobromsen, antingen
genom att aktivera systemet igen (→sid.
318), eller tryck startknappen till
avstängt läge och tillbaka till
tändningsläge. Dessutom, om föremålet
inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa)
återaktiveras systemet automatiskt.
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF tänds
• Om “Clean Parking Assist Sensor”
visas samtidigt kan en sensor vara
täckt med is, snö eller smuts. Ta i så
fall bort isen, snön, smutsen etc från
sensorn så att systemet återgår till
normal funktion. Om det här
meddelandet visas även om smuts har
avlägsnats från sensorn, eller om
sensorn inte var smutsig från början,
ska du låta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad,eller
annan verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
• Om ”Parking Assist Unavailable” visas
samtidigt, kan vatten kontinuerligt
rinna över sensorn, t.ex. i kraftigt
regn. Om systemet bedömer att detta
är normalt återgår det till normal
funktion.
5.5 Använda körstödssystemen
320

5.5.11 Intelligent autobroms
(statiska föremål)*
*I förekommande fall
Om sensorerna känner av ett statiskt
föremål, t.ex. en vägg, i bilens körriktning
och systemet bedömer att en
sammanstötning kan inträffa om bilen
plötsligt rör sig framåt på grund av att
gaspedalen trampas ned av misstag, om
bilen rör sig åt fel håll på grund av att fel
växel har valts, eller medan du parkerar
eller kör i låg fart, aktiveras systemet för
att mildra stöten med det detekterade
statiska föremålet och minska
följdskadorna.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer
som följande, om ett föremål känns av i
bilens färdriktning.
Om bilen körs med låg hastighet och
bromspedalen är inte nedtrampad, eller
trampas ned sentOm gaspedalen är nedtryckt för mycket
Om bilen rör sig i oavsiktlig riktning på
grund av att fel växelläge har valts
Sensortyper
→Sid. 310
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 311
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 320
När du tvättar bilen
→Sid. 311
5.5 Använda körstödssystemen
321
5
Körning

Den intelligenta autobromsen (statiskt
föremål) aktiveras när
Funktionen aktiveras när kontrollampan
PKSB OFF inte lyser (→Sid. 135, Sid. 136)
och samtliga av följande förutsättningar
är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Det finns ett statiskt föremål i bilens
färdriktning på 2-4 meters avstånd.
– Den intelligenta autobromsen
bedömer att hårdare inbromsning
än normalt är nödvändig för att
undvika kollision.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv
– Den intelligenta autobromsen
bedömer att omedelbar
inbromsning är nödvändig för att
undvika kollision.
När den intelligenta autobromsen
(statiska föremål) slutar fungera
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Systemet bedömer att kollisionen
kan undvikas med normal
inbromsning.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
Detekteringsområde för den
intelligenta autobromsen (statiska
föremål)
Detekteringsområdet för den
intelligenta autobromsen (statiska
föremål) skiljer sig från
detekteringsområdet för Toyota
parkeringssensor. (→Sid. 315) Även om
Toyota parkeringssensor detekterar ett
föremål och avger en varning aktiveras
därför den intelligenta autobromsen
(statiska föremål) eventuellt inte.
Situationer när den intelligenta
autobromsen (statiska föremål)
eventuellt inte fungerar
När växelspaken är i N
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 313
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 314
5.5.12 Intelligent autobroms
(korsande trafik bakom bilen)*
*I förekommande fall
Om en bakre radarsensor känner av att
ett fordon närmar sig från höger eller
vänster bakom bilen och systemet
bedömer att risken för en
sammanstötning är hög utför denna
funktion bromskontroll för att minska
sannolikheten av en krock med fordonet.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer
som följande, om ett fordon känns av i
bilens färdriktning.
5.5 Använda körstödssystemen
322

Om bilen körs med låg hastighet och
bromspedalen är inte nedtrampad, eller
trampas ned sent
Sensortyper
→Sid. 303
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 303
När den intelligenta autobromsen
(korsande trafik bakom bilen) aktiveras
Funktionen aktiveras när kontrollampan
PKSB OFF inte lyser (→Sid. 135, Sid. 136)
och samtliga av följande förutsättningar
är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Fordon närmar sig från höger eller
vänster bakom bilen med en
körhastighet av minst cirka
8 km/tim
– Växelspaken är i R.
– Den intelligenta autobromsen
fastställer att hårdare än normal
inbromsning är nödvändig för att
undvika kollision med ett fordon
som närmar sig.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv– Den intelligenta autobromsen
fastställer att nödbromsning är
nödvändig för att undvika kollision
med ett fordon som närmar sig.
Den intelligenta autobromsen
(korsande trafik bakom bilen) stängs
av när
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Kollisionen kan undvikas med
normal inbromsning.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.
Detekteringsområde för den
intelligenta autobromsen (korsande
trafik bakom bilen)
Detekteringsområdet för den
intelligenta autobromsen (korsande
trafik bakom bilen) skiljer sig från
RCTA-funktionens detekteringsområde
(→sid. 307). Även om RCTA-funktionen
detekterar ett fordon och ger varning
aktiveras därför den intelligenta
autobromsen (korsande trafik bakom
bilen) eventuellt inte.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 307
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 308
5.5 Använda körstödssystemen
323
5
Körning

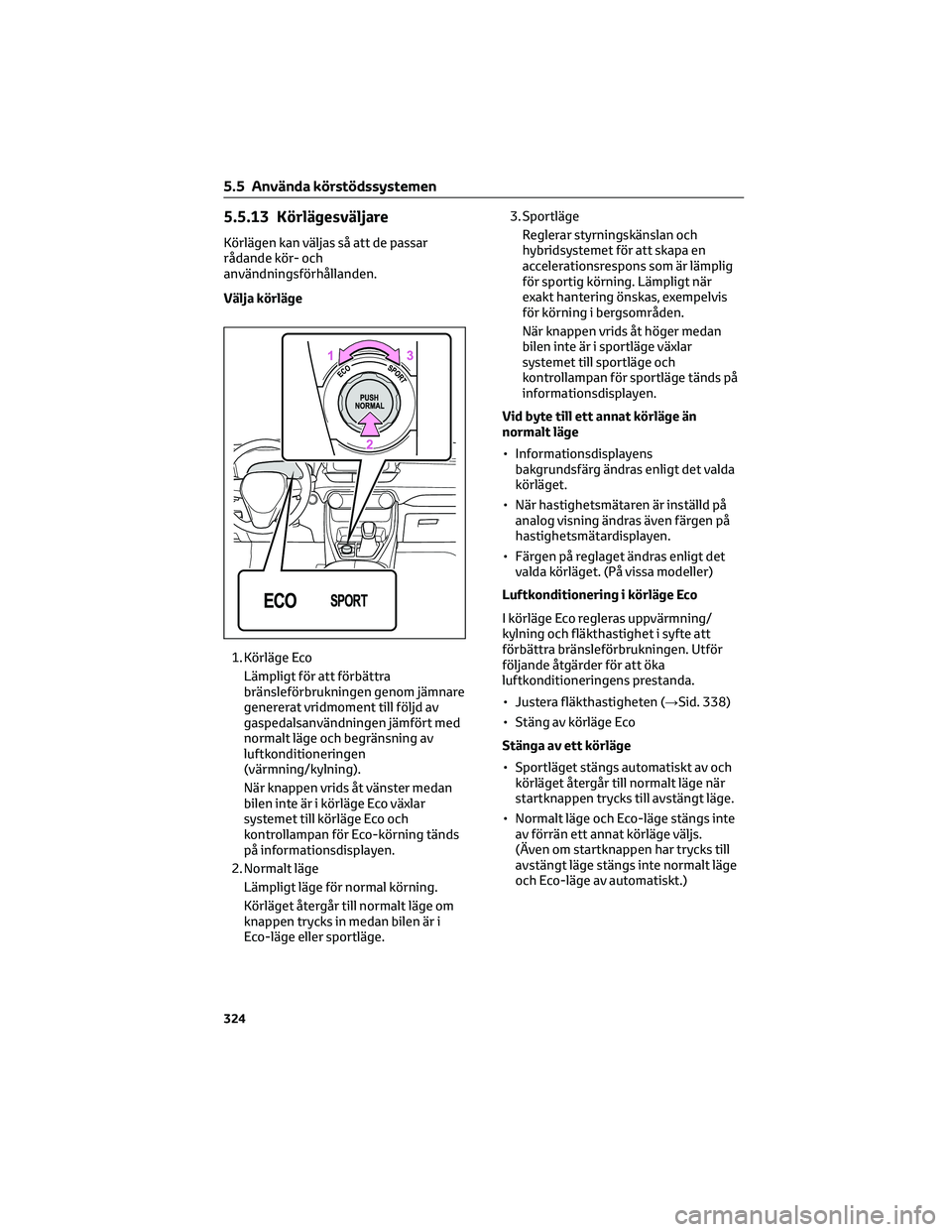

5.5.13 Körlägesväljare
Körlägen kan väljas så att de passar
rådande kör- och
användningsförhållanden.
Välja körläge
1. Körläge Eco
Lämpligt för att förbättra
bränsleförbrukningen genom jämnare
genererat vridmoment till följd av
gaspedalsanvändningen jämfört med
normalt läge och begränsning av
luftkonditioneringen
(värmning/kylning).
När knappen vrids åt vänster medan
bilen inte är i körläge Eco växlar
systemet till körläge Eco och
kontrollampan för Eco-körning tänds
på informationsdisplayen.
2. Normalt läge
Lämpligt läge för normal körning.
Körläget återgår till normalt läge om
knappen trycks in medan bilen är i
Eco-läge eller sportläge.3. Sportläge
Reglerar styrningskänslan och
hybridsystemet för att skapa en
accelerationsrespons som är lämplig
för sportig körning. Lämpligt när
exakt hantering önskas, exempelvis
för körning i bergsområden.
När knappen vrids åt höger medan
bilen inte är i sportläge växlar
systemet till sportläge och
kontrollampan för sportläge tänds på
informationsdisplayen.
Vid byte till ett annat körläge än
normalt läge
• Informationsdisplayens
bakgrundsfärg ändras enligt det valda
körläget.
• När hastighetsmätaren är inställd på
analog visning ändras även färgen på
hastighetsmätardisplayen.
• Färgen på reglaget ändras enligt det
valda körläget. (På vissa modeller)
Luftkonditionering i körläge Eco
I körläge Eco regleras uppvärmning/
kylning och fläkthastighet i syfte att
förbättra bränsleförbrukningen. Utför
följande åtgärder för att öka
luftkonditioneringens prestanda.
• Justera fläkthastigheten (→Sid. 338)
• Stäng av körläge Eco
Stänga av ett körläge
• Sportläget stängs automatiskt av och
körläget återgår till normalt läge när
startknappen trycks till avstängt läge.
• Normalt läge och Eco-läge stängs inte
av förrän ett annat körläge väljs.
(Även om startknappen har trycks till
avstängt läge stängs inte normalt läge
och Eco-läge av automatiskt.)
5.5 Använda körstödssystemen
324

5.5.14 Trail Mode
Trail Mode är avsett att reglera drivhjulen
om de börjar spinna genom att samtidigt
reglera styrsystemen för AWD, broms och
drivkraft. Använd Trail Mode vid körning
på gropiga vägar etc.
VARNING!
Innan du använder Trail Mode
Observera följande säkerhetsåtgärder. I
annat fall kan en plötslig olycka
inträffa.
• Trail Mode är avsett för körning på
dåliga vägar
• Kontrollera att kontrollampan till
Trail Mode lyser före körning.
• Trail Mode är inte avsett att utöka
bilens begränsningar. Kontrollera
noga vägens skick och kör försiktigt.
Aktivera systemet
Tryck på Trail Mode-knappen.
Tryck på Trail Mode-reglaget för att
aktivera Trail Mode. Kontrollampan för
Trail Mode tänds på
informationsdisplayen.
Tryck på reglaget igen för att stänga av
Trail Mode.
När Trail Mode är aktivt
Om hjulen spinner blinkar
slirindikeringen för att visa att Trail Mode
reglerar hjulspinn.Trail Mode
• Trail Mode kontrollerar bilen så att den
kan använda maximal drivkraft vid
körning på dåliga vägar. Det kan leda
till att bränsleeffektiviteten sjunker
jämfört med körning med Trail Mode
avstängt.
• Om Trail Mode används oavbrutet
under en längre tid ökar belastningen
på relaterade delar och systemet
fungerar eventuellt inte på rätt sätt,
beroende på rådande
körförhållanden. I så fall visas
"Traction Control Turned OFF" på
informationsdisplayen, men bilen kan
köras på vanligt sätt. “Traction Control
Turned OFF” slocknar efter en kort
stund på informationsdisplayen och
systemet kommer att fungera korrekt.
När Trail Mode stängs av
I följande situationer stängs Trail Mode
automatiskt av, även om funktionen har
valts:
• När körläget ändras. (→Sid. 324)
• När hybridsystemet startas om.
Ljud och vibrationer vid körning i Trail
Mode
Något av följande kan inträffa medan
Trail Mode är aktivt. Inget av dem
indikerar att en funktionsstörning har
uppstått:
• Vibrationer kan kännas genom hela
bilen eller ratten
• Ljud kan höras från motorrummet
5.5 Använda körstödssystemen
325
5
Körning

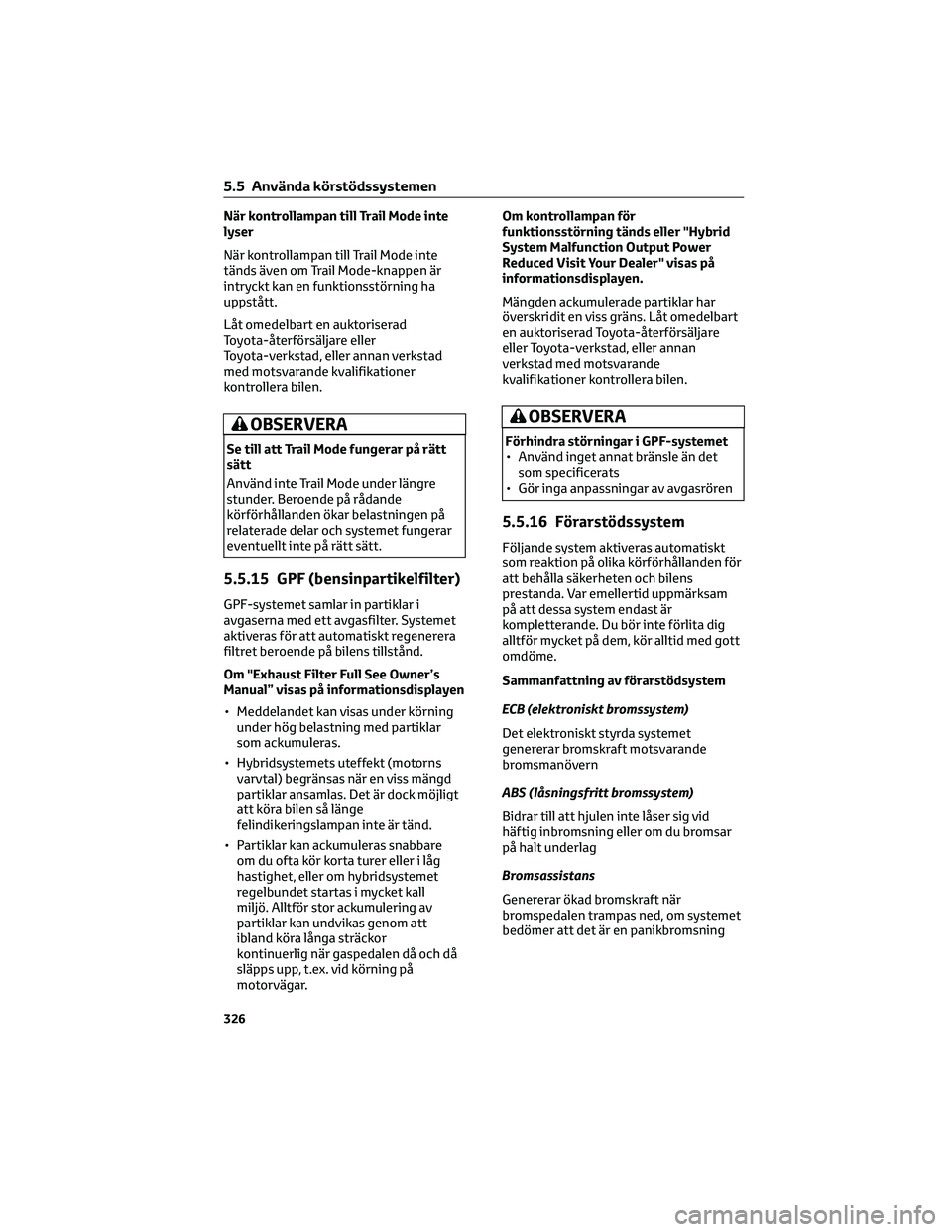

När kontrollampan till Trail Mode inte
lyser
När kontrollampan till Trail Mode inte
tänds även om Trail Mode-knappen är
intryckt kan en funktionsstörning ha
uppstått.
Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
OBSERVERA
Se till att Trail Mode fungerar på rätt
sätt
Använd inte Trail Mode under längre
stunder. Beroende på rådande
körförhållanden ökar belastningen på
relaterade delar och systemet fungerar
eventuellt inte på rätt sätt.
5.5.15 GPF (bensinpartikelfilter)
GPF-systemet samlar in partiklar i
avgaserna med ett avgasfilter. Systemet
aktiveras för att automatiskt regenerera
filtret beroende på bilens tillstånd.
Om "Exhaust Filter Full See Owner’s
Manual” visas på informationsdisplayen
• Meddelandet kan visas under körning
under hög belastning med partiklar
som ackumuleras.
• Hybridsystemets uteffekt (motorns
varvtal) begränsas när en viss mängd
partiklar ansamlas. Det är dock möjligt
att köra bilen så länge
felindikeringslampan inte är tänd.
• Partiklar kan ackumuleras snabbare
om du ofta kör korta turer eller i låg
hastighet, eller om hybridsystemet
regelbundet startas i mycket kall
miljö. Alltför stor ackumulering av
partiklar kan undvikas genom att
ibland köra långa sträckor
kontinuerlig när gaspedalen då och då
släpps upp, t.ex. vid körning på
motorvägar.Om kontrollampan för
funktionsstörning tänds eller "Hybrid
System Malfunction Output Power
Reduced Visit Your Dealer" visas på
informationsdisplayen.
Mängden ackumulerade partiklar har
överskridit en viss gräns. Låt omedelbart
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
OBSERVERA
Förhindra störningar i GPF-systemet
• Använd inget annat bränsle än det
som specificerats
• Gör inga anpassningar av avgasrören
5.5.16 Förarstödssystem
Följande system aktiveras automatiskt
som reaktion på olika körförhållanden för
att behålla säkerheten och bilens
prestanda. Var emellertid uppmärksam
på att dessa system endast är
kompletterande. Du bör inte förlita dig
alltför mycket på dem, kör alltid med gott
omdöme.
Sammanfattning av förarstödsystem
ECB (elektroniskt bromssystem)
Det elektroniskt styrda systemet
genererar bromskraft motsvarande
bromsmanövern
ABS (låsningsfritt bromssystem)
Bidrar till att hjulen inte låser sig vid
häftig inbromsning eller om du bromsar
på halt underlag
Bromsassistans
Genererar ökad bromskraft när
bromspedalen trampas ned, om systemet
bedömer att det är en panikbromsning
5.5 Använda körstödssystemen
326

VSC (antisladdsystem)
Hjälper föraren kontrollera en sladd om
bilen plötsligt gör en sidosväng eller
svänger på hala vägbanor.
VSC+ (antisladdsystem+)
Ger samverkan av systemen ABS, TRC,
VSC och EPS.
Bidrar till att upprätthålla stabil riktning
om bilen glider på hala vägytor genom att
styrningen kontrolleras.
Släpvagnsstabilisering
Hjälper föraren att kontrollera svaj i
släpvagnen genom att ansätta
bromstryck selektivt på individuella hjul
och minska motorns vridmoment när svaj
i släpvagnen upptäcks.
TRC (antispinnsystem)
Bidrar till att upprätthålla drivkraft och
hindrar att drivhjulen råkar i spinn när du
startar bilen eller kör iväg i halt väglag
Active Cornering Assist (ACA)
Bidrar till att undvika att bilen glider till
den yttre sidan genom bromsreglering på
innerhjulen vid försök att accelerera i en
sväng
Hjälpsystem vid start i motlut.
Bidrar till att förhindra att bilen rör sig
bakåt vid start i uppförsbacke
EPS (elektrisk servostyrning)
Systemet använder en elmotor för att
minska kraften som behövs för att vrida
ratten.E-Four (Elektroniskt On-Demand
AWD-system)
Automatisk reglering av drivsystemet,
t.ex. till framhjulsdrift eller AWD
(allhjulsdrift) enligt olika körförhållanden
inklusive normal körning, körning i
kurvor, i uppförsbacke, vid start, under
acceleration, på hala vägar på grund av
snö eller regn, vilket bidrar till stabil
hantering och väggrepp.
Nödbromssignal
Om bromsen trampas ned häftigt blinkar
bromsljusen automatiskt för att
uppmärksamma bakomvarande fordon.
Sekundär kollisionsbroms (i
förekommande fall)
När krockkuddesensorn känner av en
kollision och systemet är aktivt, styrs
bromsarna och bromsljusen automatiskt
för att minska körhastigheten vilket
bidrar till att minska risken för ytterligare
skador på grund av en sekundär kollision.
När systemen TRC/VSC/ABS/Trail
Mode/Trailer Sway Control är
aktiverade
Slirindikeringslampan blinkar när
systemen TRC/VSC/ABS/Trail
Mode/Trailer Sway Control är aktiverade.
5.5 Använda körstödssystemen
327
5
Körning

Stänga av TRC-systemet
Om bilen fastnar i snö eller lera kan
TRC-systemet minska kraften från
hybridsystemet till hjulen. Tryck på
för att stänga av systemet så det blir
lättare att gunga loss bilen. Stäng av
TRC-systemet med en lätt tryckning på
knappen
.
"Traction Control Turned OFF" visas på
informationsdisplayen.
Tryck på
igen för att återaktivera
systemet.
Stänga av systemen TRC/VSC/Trailer
Sway Control
Håll knappen
intryckt i minst
3 sekunder medan bilen står stilla för att
stänga av systemen TRC/VSC/Trailer
Sway Control.
Indikeringslampan VSC OFF tänds och
"Traction Control Turned OFF" visas på
informationsdisplayen.
*
Tryck på knappenigen för att sätta på
systemen igen.
*Modeller med PCS (aktivt
krockskyddssystem): PCS inaktiveras
också (endast varningen i det aktiva
krockskyddet är tillgänglig).
PCS-varningslampan tänds och ett
meddelande visas på
informationsdisplayen. (→Sid. 261)När meddelandet på
informationsdisplayen visar att TRC har
inaktiverats även om
inte har
tryckts in.
TRC har tillfälligt inaktiverats. Om
informationen fortsätter att visas ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
Funktionsvillkor för hjälpsystem för
start i motlut
När samtliga följande villkor uppfylls
aktiveras hjälpsystemet vid start i motlut:
• Växelspaken är i annat läge än P eller
N (vid start framåt/bakåt på en
uppförsbacke)
• Bilen står helt stilla
• Gaspedalen inte är nedtrampad.
• Parkeringsbromsen inte är ansatt
• Startknappen är i tändningsläge
Automatisk avstängning av
hjälpsystemet för start i motlut
Hjälpsystemet för start i motlut stängs
av i någon av följande situationer:
• Växelspaken förs till P eller N
• Gaspedalen trampas ned
• Bromspedalen trampas ned och
parkeringsbromsen ansätts
• Högst 2 sekunder har gått efter att
bromspedalen släppts upp
• Startknappen trycks till avstängt läge
Ljud och vibrationer som orsakas av
ABS, bromsassistansen, VSC, Trailer
Sway Control, TRC och hjälpsystemet
för start i motlut
• Ett ljud kan höras från motorrummet
om bromspedalen trampas ned
upprepade gånger när hybridsystemet
har startas, eller omedelbart efter att
bilen har satts i rörelse. Ljudet
indikerar inte att en störning har
uppstått i något av dessa system.
5.5 Använda körstödssystemen
328
