TOYOTA RAV4 PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

7.1 Underhåll och skötsel..........370
7.1.1 Rengöra och skydda bilens
exteriör..............370
7.1.2 Rengöra och skydda bilens
interiör..............372
7.2 Underhåll................374
7.2.1 Underhållsbehov.........374
7.3 Arbeten du kan göra själv........376
7.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen.........376
7.3.2 Huv................377
7.3.3 Placera domkraft.........379
7.3.4 Motorrum.............380
7.3.5 12-voltsbatteri..........385
7.3.6 Däck................387
7.3.7 Däcktryck.............396
7.3.8 Fälgar...............397
7.3.9 Luftkonditioneringsfilter.....398
7.3.10 Rengöring av luftintag och filter
till DC/DC-omvandlaren.....401
7.3.11 Byte av torkargummi.......404
7.3.12 Elektroniska nyckelns batteri . . .407
7.3.13 Kontroll och byte av säkringar . .408
7.3.14 Glödlampor............411
Underhåll och skötsel7
369

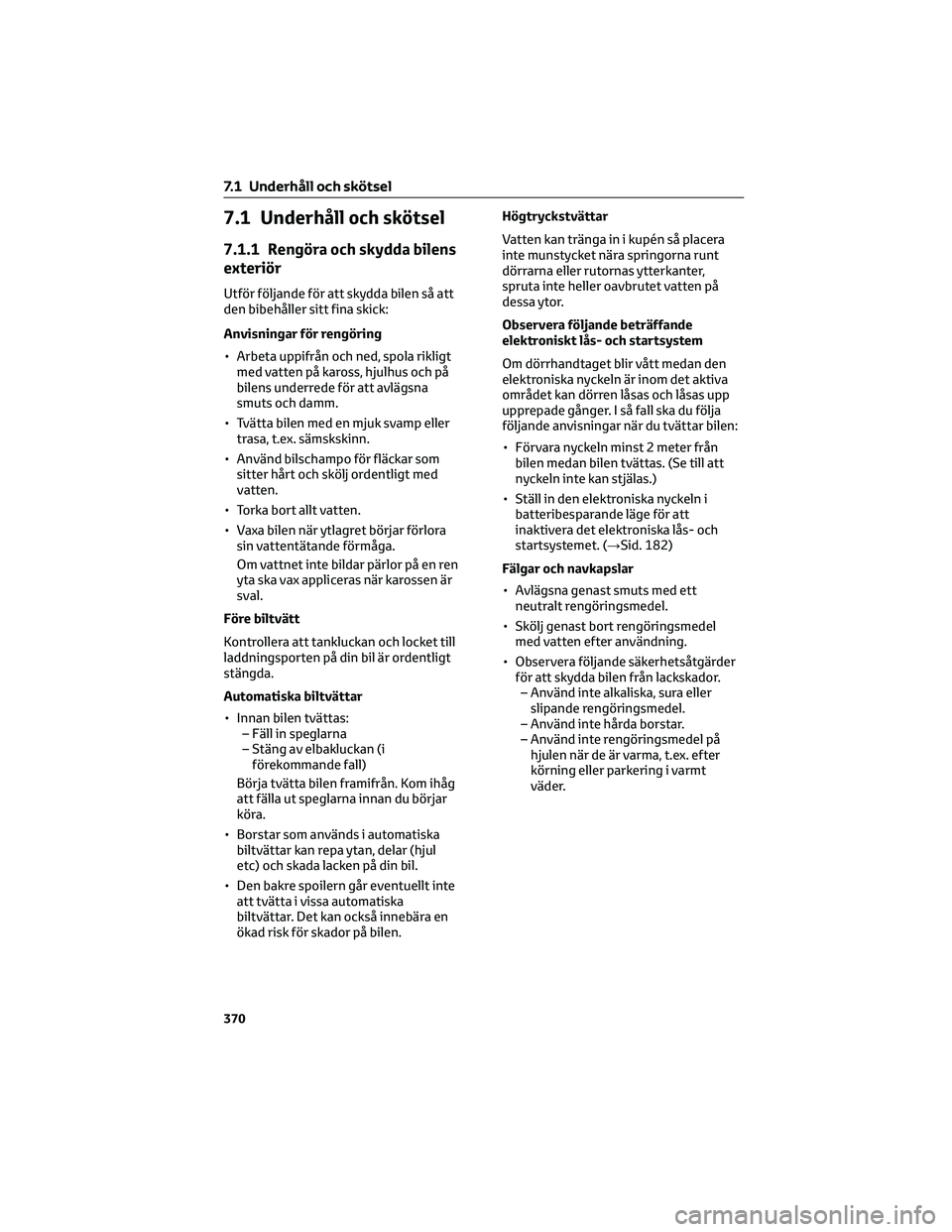

7.1 Underhåll och skötsel
7.1.1 Rengöra och skydda bilens
exteriör
Utför följande för att skydda bilen så att
den bibehåller sitt fina skick:
Anvisningar för rengöring
• Arbeta uppifrån och ned, spola rikligt
med vatten på kaross, hjulhus och på
bilens underrede för att avlägsna
smuts och damm.
• Tvätta bilen med en mjuk svamp eller
trasa, t.ex. sämskskinn.
• Använd bilschampo för fläckar som
sitter hårt och skölj ordentligt med
vatten.
• Torka bort allt vatten.
• Vaxa bilen när ytlagret börjar förlora
sin vattentätande förmåga.
Om vattnet inte bildar pärlor på en ren
yta ska vax appliceras när karossen är
sval.
Före biltvätt
Kontrollera att tankluckan och locket till
laddningsporten på din bil är ordentligt
stängda.
Automatiska biltvättar
• Innan bilen tvättas:
– Fäll in speglarna
– Stäng av elbakluckan (i
förekommande fall)
Börja tvätta bilen framifrån. Kom ihåg
att fälla ut speglarna innan du börjar
köra.
• Borstar som används i automatiska
biltvättar kan repa ytan, delar (hjul
etc) och skada lacken på din bil.
• Den bakre spoilern går eventuellt inte
att tvätta i vissa automatiska
biltvättar. Det kan också innebära en
ökad risk för skador på bilen.Högtryckstvättar
Vatten kan tränga in i kupén så placera
inte munstycket nära springorna runt
dörrarna eller rutornas ytterkanter,
spruta inte heller oavbrutet vatten på
dessa ytor.
Observera följande beträffande
elektroniskt lås- och startsystem
Om dörrhandtaget blir vått medan den
elektroniska nyckeln är inom det aktiva
området kan dörren låsas och låsas upp
upprepade gånger. I så fall ska du följa
följande anvisningar när du tvättar bilen:
• Förvara nyckeln minst 2 meter från
bilen medan bilen tvättas. (Se till att
nyckeln inte kan stjälas.)
• Ställ in den elektroniska nyckeln i
batteribesparande läge för att
inaktivera det elektroniska lås- och
startsystemet. (→Sid. 182)
Fälgar och navkapslar
• Avlägsna genast smuts med ett
neutralt rengöringsmedel.
• Skölj genast bort rengöringsmedel
med vatten efter användning.
• Observera följande säkerhetsåtgärder
för att skydda bilen från lackskador.
– Använd inte alkaliska, sura eller
slipande rengöringsmedel.
– Använd inte hårda borstar.
– Använd inte rengöringsmedel på
hjulen när de är varma, t.ex. efter
körning eller parkering i varmt
väder.
7.1 Underhåll och skötsel
370

Vattenavstötande beläggning på
främre sidofönster (utom sidorutor)
• Följande säkerhetsanvisningar kan
förlänga den vattenavstötande
beläggningens effektivitet.
– Avlägsna regelbundet all smuts etc.
från de främre sidofönstren.
– Låt inte smuts och damm ansamlas
på fönstren under längre tid.
Rengör fönstren med en mjuk,
fuktig trasa snarast möjligt.
– Använd inte vax eller
fönsterrengöringsmedel som
innehåller slipande ämnen för
rengöring av fönstren.
– Använd inte metallföremål för att
avlägsna kondensation.
Bromsbelägg och bromsok
Rost kan bildas om bilen parkeras med
våta bromsbelägg eller bromsskivor
vilket kan få dem att fastna. Innan bilen
parkeras efter att den har tvättats ska du
köra långsamt och bromsa upprepade
gånger för att torka delarna.
Stötfångare
Borsta inte med slipande
rengöringsmedel.
Metallbelagda delar
Om smutsen inte kan avlägsnas ska
delarna rengöras på följande sätt:
• Använd en mjuk trasa med en cirka
5-procentig lösning av neutralt
rengöringsmedel och vatten för att få
bort smutsen.
• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt.
• Använd våtservetter med alkohol eller
liknande för att ta bort
oljeavlagringar.VARNING!
När bilen ska tvättas
Vatten får inte användas i
motorrummet. Det kan orsaka brand i
de elektriska komponenterna.
Vid rengöring av vindrutan
Sätt torkarspaken i avstängt läge. Om
torkarspaken är i läge "AUTO" kan torkarna
starta oavsiktligt i följande situationer,
och det kan leda till att händer kan fastna
eller andra allvarliga skador, eller orsaka
skador på torkarbladen.
AAvstängd
B“AUTO”
• Om en hand vidrör vindrutans övre
del, där regnsensorn är placerad
• Om en våt trasa eller liknande hålls
nära regnsensorn
• Om något stöter mot vindrutan
• Om du vidrör sensorkroppen direkt
eller om något stöter i regnsensorn
Säkerhetsåtgärder beträffande
avgasrören
Den heta avgasen gör att avgasrören blir
heta.
Vidrör inte avgasrören förrän de har
svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör heta avgasrör.
Säkerhetsanvisning för bakre
stötfångare med dödavinkelvarnare (i
förekommande fall)
Om lacken på bakre stötfångaren är
kantstött eller repad kan en
funktionsstörning uppstå. Kontakta i så
fall en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer och utrustning.
7.1 Underhåll och skötsel
371
7
Underhåll och skötsel

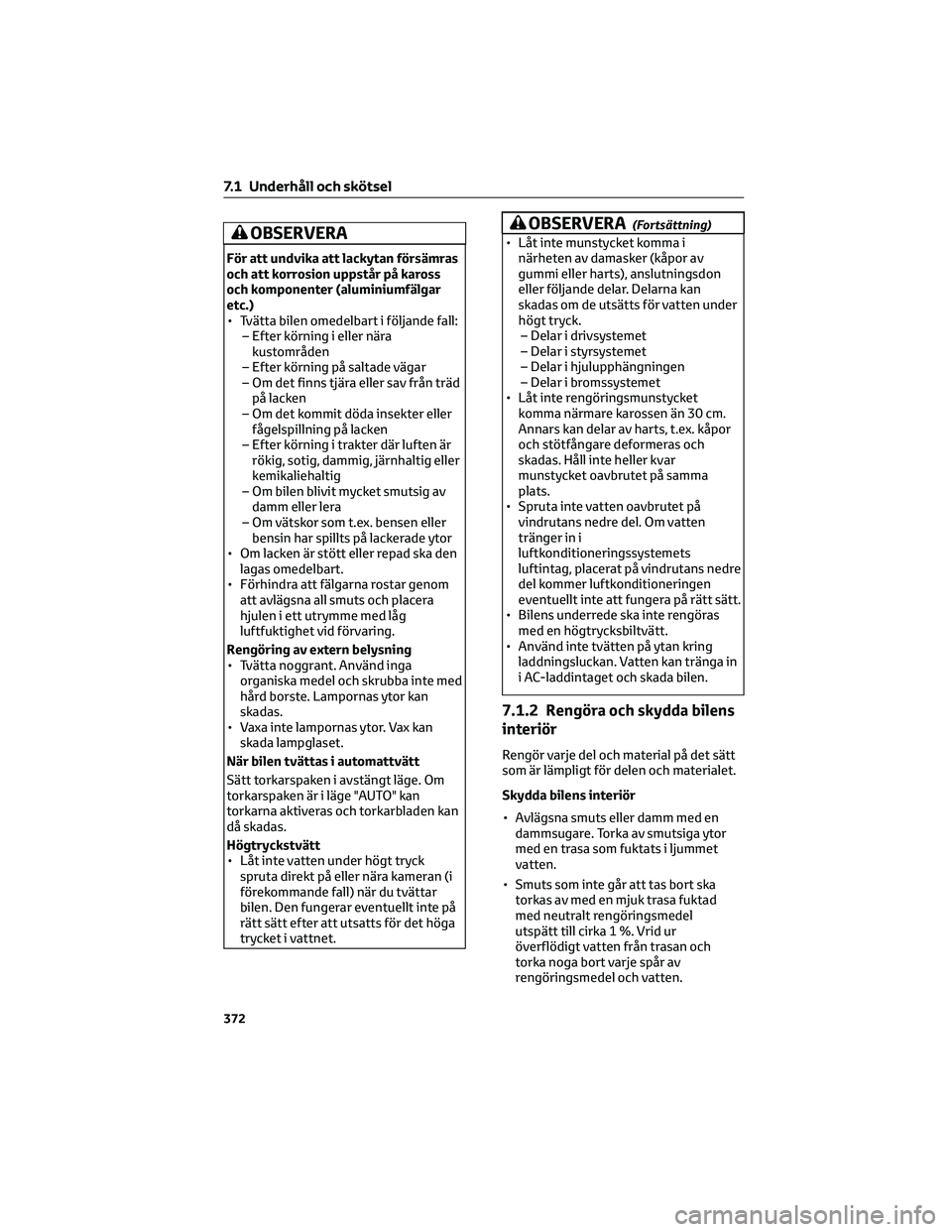

OBSERVERA
För att undvika att lackytan försämras
och att korrosion uppstår på kaross
och komponenter (aluminiumfälgar
etc.)
• Tvätta bilen omedelbart i följande fall:
– Efter körning i eller nära
kustområden
– Efter körning på saltade vägar
– Om det finns tjära eller sav från träd
på lacken
– Om det kommit döda insekter eller
fågelspillning på lacken
– Efter körning i trakter där luften är
rökig, sotig, dammig, järnhaltig eller
kemikaliehaltig
– Om bilen blivit mycket smutsig av
damm eller lera
– Om vätskor som t.ex. bensen eller
bensin har spillts på lackerade ytor
• Om lacken är stött eller repad ska den
lagas omedelbart.
• Förhindra att fälgarna rostar genom
att avlägsna all smuts och placera
hjulen i ett utrymme med låg
luftfuktighet vid förvaring.
Rengöring av extern belysning
• Tvätta noggrant. Använd inga
organiska medel och skrubba inte med
hård borste. Lampornas ytor kan
skadas.
• Vaxa inte lampornas ytor. Vax kan
skada lampglaset.
När bilen tvättas i automattvätt
Sätt torkarspaken i avstängt läge. Om
torkarspaken är i läge "AUTO" kan
torkarna aktiveras och torkarbladen kan
då skadas.
Högtryckstvätt
• Låt inte vatten under högt tryck
spruta direkt på eller nära kameran (i
förekommande fall) när du tvättar
bilen. Den fungerar eventuellt inte på
rätt sätt efter att utsatts för det höga
trycket i vattnet.
OBSERVERA(Fortsättning)
• Låt inte munstycket komma i
närheten av damasker (kåpor av
gummi eller harts), anslutningsdon
eller följande delar. Delarna kan
skadas om de utsätts för vatten under
högt tryck.
– Delar i drivsystemet
– Delar i styrsystemet
– Delar i hjulupphängningen
– Delar i bromssystemet
• Låt inte rengöringsmunstycket
komma närmare karossen än 30 cm.
Annars kan delar av harts, t.ex. kåpor
och stötfångare deformeras och
skadas. Håll inte heller kvar
munstycket oavbrutet på samma
plats.
• Spruta inte vatten oavbrutet på
vindrutans nedre del. Om vatten
tränger in i
luftkonditioneringssystemets
luftintag, placerat på vindrutans nedre
del kommer luftkonditioneringen
eventuellt inte att fungera på rätt sätt.
• Bilens underrede ska inte rengöras
med en högtrycksbiltvätt.
• Använd inte tvätten på ytan kring
laddningsluckan. Vatten kan tränga in
i AC-laddintaget och skada bilen.
7.1.2 Rengöra och skydda bilens
interiör
Rengör varje del och material på det sätt
som är lämpligt för delen och materialet.
Skydda bilens interiör
• Avlägsna smuts eller damm med en
dammsugare. Torka av smutsiga ytor
med en trasa som fuktats i ljummet
vatten.
• Smuts som inte går att tas bort ska
torkas av med en mjuk trasa fuktad
med neutralt rengöringsmedel
utspätt till cirka 1 %. Vrid ur
överflödigt vatten från trasan och
torka noga bort varje spår av
rengöringsmedel och vatten.
7.1 Underhåll och skötsel
372

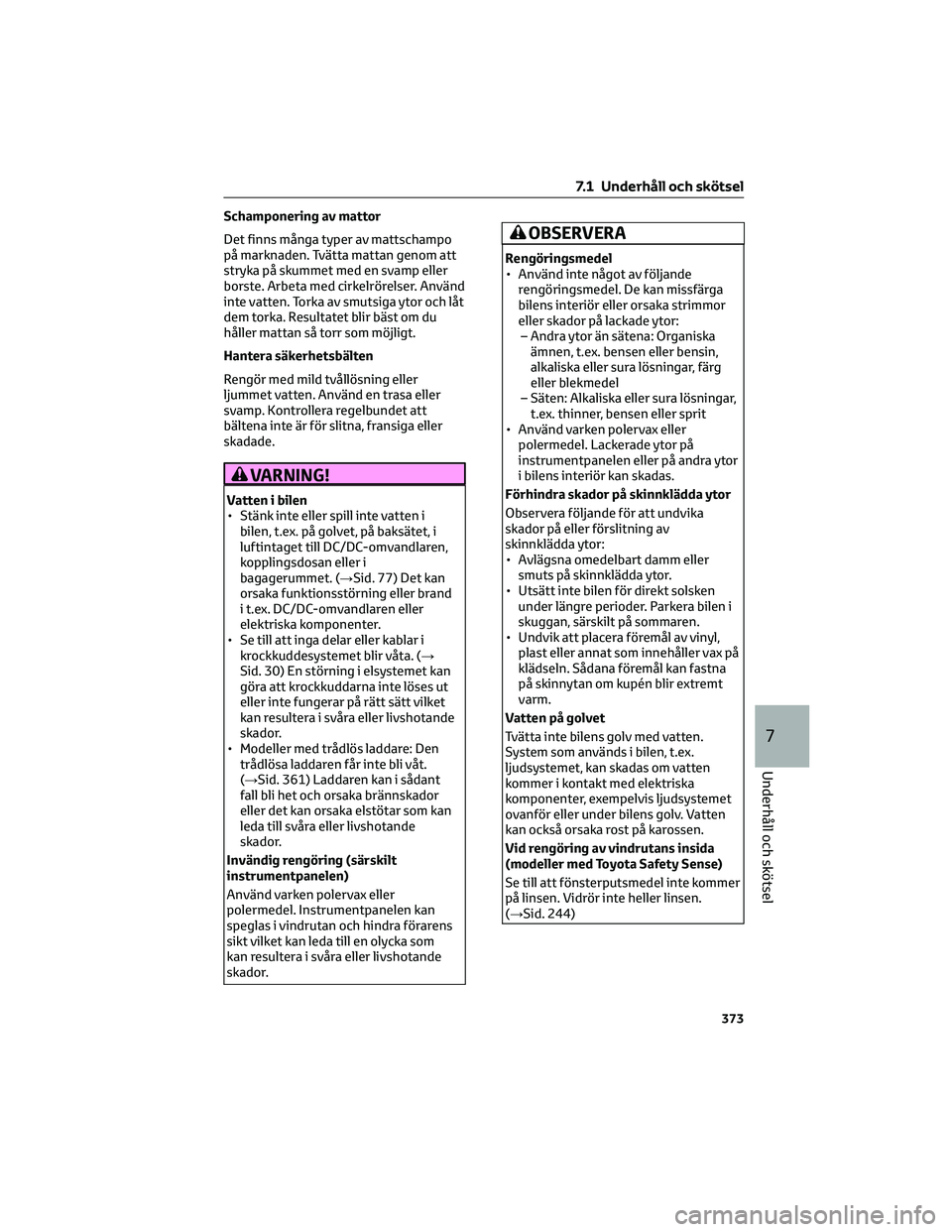

Schamponering av mattor
Det finns många typer av mattschampo
på marknaden. Tvätta mattan genom att
stryka på skummet med en svamp eller
borste. Arbeta med cirkelrörelser. Använd
inte vatten. Torka av smutsiga ytor och låt
dem torka. Resultatet blir bäst om du
håller mattan så torr som möjligt.
Hantera säkerhetsbälten
Rengör med mild tvållösning eller
ljummet vatten. Använd en trasa eller
svamp. Kontrollera regelbundet att
bältena inte är för slitna, fransiga eller
skadade.
VARNING!
Vatten i bilen
• Stänk inte eller spill inte vatten i
bilen, t.ex. på golvet, på baksätet, i
luftintaget till DC/DC-omvandlaren,
kopplingsdosan eller i
bagagerummet. (→Sid. 77) Det kan
orsaka funktionsstörning eller brand
i t.ex. DC/DC-omvandlaren eller
elektriska komponenter.
• Se till att inga delar eller kablar i
krockkuddesystemet blir våta. (→
Sid. 30) En störning i elsystemet kan
göra att krockkuddarna inte löses ut
eller inte fungerar på rätt sätt vilket
kan resultera i svåra eller livshotande
skador.
• Modeller med trådlös laddare: Den
trådlösa laddaren får inte bli våt.
(→Sid. 361) Laddaren kan i sådant
fall bli het och orsaka brännskador
eller det kan orsaka elstötar som kan
leda till svåra eller livshotande
skador.
Invändig rengöring (särskilt
instrumentpanelen)
Använd varken polervax eller
polermedel. Instrumentpanelen kan
speglas i vindrutan och hindra förarens
sikt vilket kan leda till en olycka som
kan resultera i svåra eller livshotande
skador.
OBSERVERA
Rengöringsmedel
• Använd inte något av följande
rengöringsmedel. De kan missfärga
bilens interiör eller orsaka strimmor
eller skador på lackade ytor:
– Andra ytor än sätena: Organiska
ämnen, t.ex. bensen eller bensin,
alkaliska eller sura lösningar, färg
eller blekmedel
– Säten: Alkaliska eller sura lösningar,
t.ex. thinner, bensen eller sprit
• Använd varken polervax eller
polermedel. Lackerade ytor på
instrumentpanelen eller på andra ytor
i bilens interiör kan skadas.
Förhindra skador på skinnklädda ytor
Observera följande för att undvika
skador på eller förslitning av
skinnklädda ytor:
• Avlägsna omedelbart damm eller
smuts på skinnklädda ytor.
• Utsätt inte bilen för direkt solsken
under längre perioder. Parkera bilen i
skuggan, särskilt på sommaren.
• Undvik att placera föremål av vinyl,
plast eller annat som innehåller vax på
klädseln. Sådana föremål kan fastna
på skinnytan om kupén blir extremt
varm.
Vatten på golvet
Tvätta inte bilens golv med vatten.
System som används i bilen, t.ex.
ljudsystemet, kan skadas om vatten
kommer i kontakt med elektriska
komponenter, exempelvis ljudsystemet
ovanför eller under bilens golv. Vatten
kan också orsaka rost på karossen.
Vid rengöring av vindrutans insida
(modeller med Toyota Safety Sense)
Se till att fönsterputsmedel inte kommer
på linsen. Vidrör inte heller linsen.
(→Sid. 244)
7.1 Underhåll och skötsel
373
7
Underhåll och skötsel

OBSERVERA(Fortsättning)

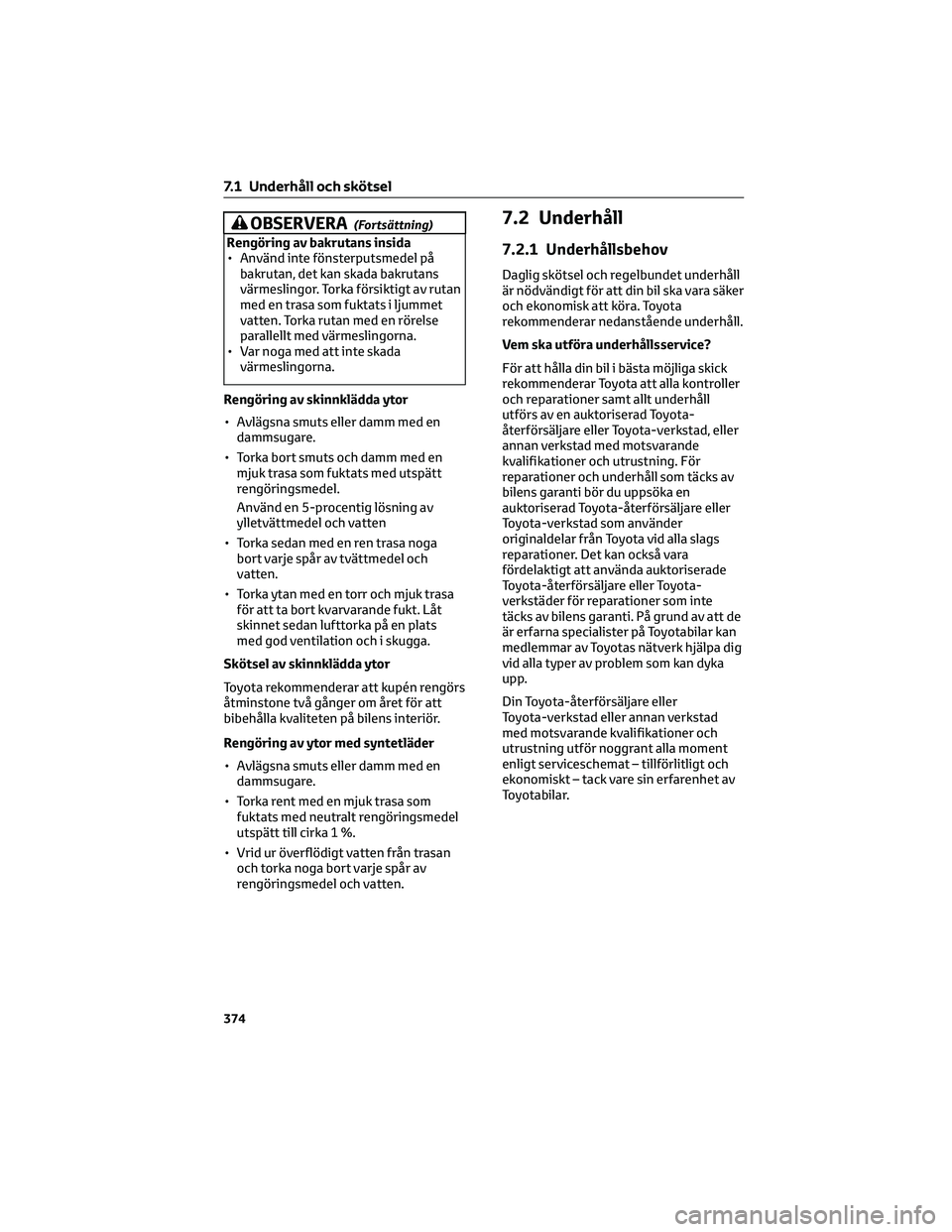

Rengöring av bakrutans insida
• Använd inte fönsterputsmedel på
bakrutan, det kan skada bakrutans
värmeslingor. Torka försiktigt av rutan
med en trasa som fuktats i ljummet
vatten. Torka rutan med en rörelse
parallellt med värmeslingorna.
• Var noga med att inte skada
värmeslingorna.
Rengöring av skinnklädda ytor
• Avlägsna smuts eller damm med en
dammsugare.
• Torka bort smuts och damm med en
mjuk trasa som fuktats med utspätt
rengöringsmedel.
Använd en 5-procentig lösning av
ylletvättmedel och vatten
• Torka sedan med en ren trasa noga
bort varje spår av tvättmedel och
vatten.
• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt. Låt
skinnet sedan lufttorka på en plats
med god ventilation och i skugga.
Skötsel av skinnklädda ytor
Toyota rekommenderar att kupén rengörs
åtminstone två gånger om året för att
bibehålla kvaliteten på bilens interiör.
Rengöring av ytor med syntetläder
• Avlägsna smuts eller damm med en
dammsugare.
• Torka rent med en mjuk trasa som
fuktats med neutralt rengöringsmedel
utspätt till cirka 1 %.
• Vrid ur överflödigt vatten från trasan
och torka noga bort varje spår av
rengöringsmedel och vatten.
7.2 Underhåll
7.2.1 Underhållsbehov
Daglig skötsel och regelbundet underhåll
är nödvändigt för att din bil ska vara säker
och ekonomisk att köra. Toyota
rekommenderar nedanstående underhåll.
Vem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick
rekommenderar Toyota att alla kontroller
och reparationer samt allt underhåll
utförs av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning. För
reparationer och underhåll som täcks av
bilens garanti bör du uppsöka en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad som använder
originaldelar från Toyota vid alla slags
reparationer. Det kan också vara
fördelaktigt att använda auktoriserade
Toyota-återförsäljare eller Toyota-
verkstäder för reparationer som inte
täcks av bilens garanti. På grund av att de
är erfarna specialister på Toyotabilar kan
medlemmar av Toyotas nätverk hjälpa dig
vid alla typer av problem som kan dyka
upp.
Din Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning utför noggrant alla moment
enligt serviceschemat – tillförlitligt och
ekonomiskt – tack vare sin erfarenhet av
Toyotabilar.
7.1 Underhåll och skötsel
374

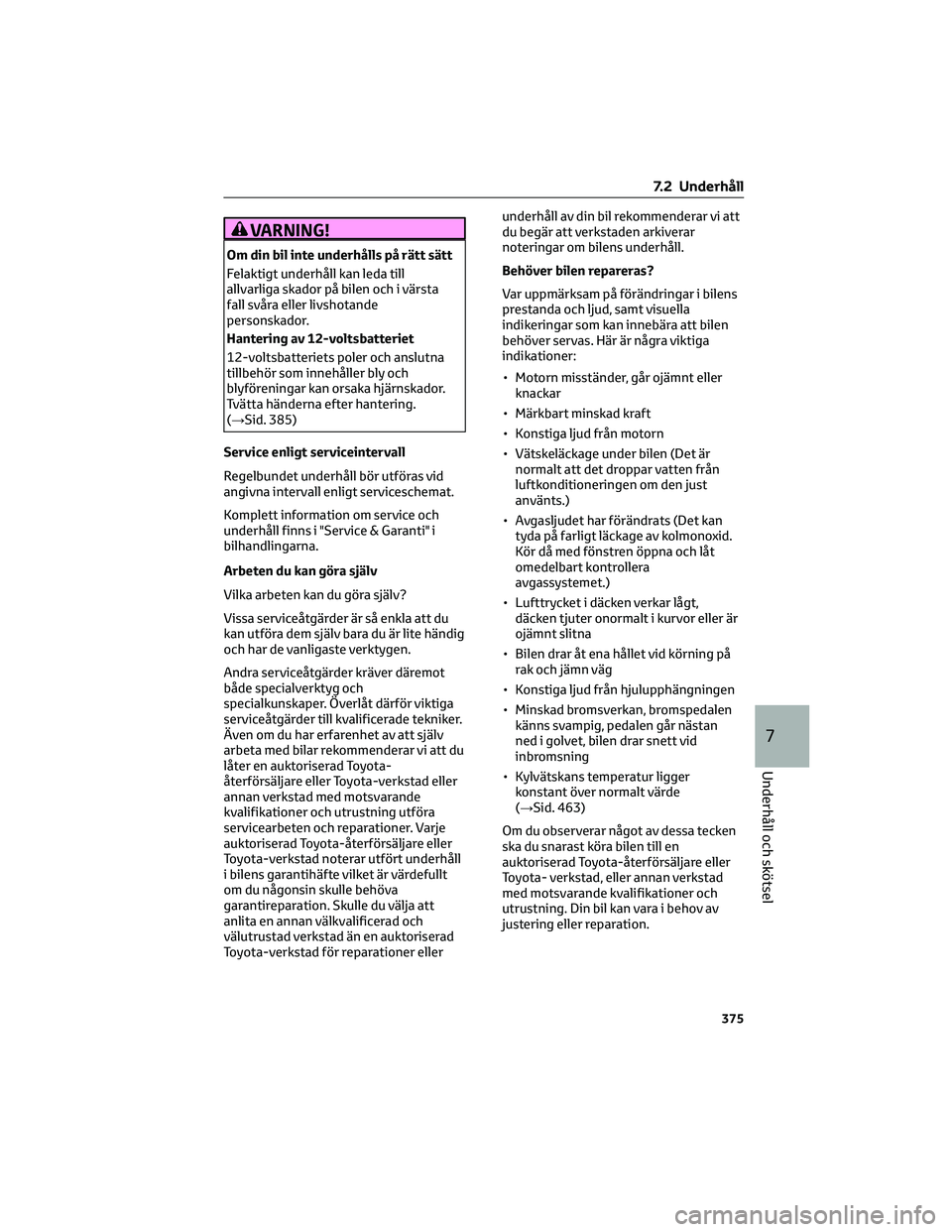

VARNING!
Om din bil inte underhålls på rätt sätt
Felaktigt underhåll kan leda till
allvarliga skador på bilen och i värsta
fall svåra eller livshotande
personskador.
Hantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna
tillbehör som innehåller bly och
blyföreningar kan orsaka hjärnskador.
Tvätta händerna efter hantering.
(→Sid. 385)
Service enligt serviceintervall
Regelbundet underhåll bör utföras vid
angivna intervall enligt serviceschemat.
Komplett information om service och
underhåll finns i "Service & Garanti" i
bilhandlingarna.
Arbeten du kan göra själv
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du
kan utföra dem själv bara du är lite händig
och har de vanligaste verktygen.
Andra serviceåtgärder kräver däremot
både specialverktyg och
specialkunskaper. Överlåt därför viktiga
serviceåtgärder till kvalificerade tekniker.
Även om du har erfarenhet av att själv
arbeta med bilar rekommenderar vi att du
låter en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning utföra
servicearbeten och reparationer. Varje
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad noterar utfört underhåll
i bilens garantihäfte vilket är värdefullt
om du någonsin skulle behöva
garantireparation. Skulle du välja att
anlita en annan välkvalificerad och
välutrustad verkstad än en auktoriserad
Toyota-verkstad för reparationer ellerunderhåll av din bil rekommenderar vi att
du begär att verkstaden arkiverar
noteringar om bilens underhåll.
Behöver bilen repareras?
Var uppmärksam på förändringar i bilens
prestanda och ljud, samt visuella
indikeringar som kan innebära att bilen
behöver servas. Här är några viktiga
indikationer:
• Motorn misständer, går ojämnt eller
knackar
• Märkbart minskad kraft
• Konstiga ljud från motorn
• Vätskeläckage under bilen (Det är
normalt att det droppar vatten från
luftkonditioneringen om den just
använts.)
• Avgasljudet har förändrats (Det kan
tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt
omedelbart kontrollera
avgassystemet.)
• Lufttrycket i däcken verkar lågt,
däcken tjuter onormalt i kurvor eller är
ojämnt slitna
• Bilen drar åt ena hållet vid körning på
rak och jämn väg
• Konstiga ljud från hjulupphängningen
• Minskad bromsverkan, bromspedalen
känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid
inbromsning
• Kylvätskans temperatur ligger
konstant över normalt värde
(→Sid. 463)
Om du observerar något av dessa tecken
ska du snarast köra bilen till en
auktoriserad Toyota-återförsäljare eller
Toyota- verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Din bil kan vara i behov av
justering eller reparation.
7.2 Underhåll
375
7
Underhåll och skötsel

7.3 Arbeten du kan göra själv
7.3.1 Säkerhetsåtgärder när du själv arbetar med bilen
Följ anvisningarna i det här avsnittet om du utför underhåll på bilen på egen hand.
Underhåll
Benämningar Delar och verktyg
12-voltsbatteriets skick
(→Sid. 385)■Fett
■Vanlig skiftnyckel (till kabelskorna)
Kylarvätskenivån i motorn/
drivenheten (→Sid. 382)■”Toyota Super Long Life Coolant" eller likvärdig
etylenglykolbaserad kylarvätska som inte innehåller
silikat, amin, nitrit, eller borat med Hybrid Organic
Acid-teknik med lång livslängd
"Toyota Super Long Life Coolant" är en färdig blandning
av 50 % kylarvätska och 50 % avjoniserat vatten.
■Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå (→Sid. 380)■"Toyota Genuine Motor Oil" eller likvärdig
■Trasor eller papper
■Tratt (endast vid påfyllning av motorolja)
Säkringar (→Sid. 408)■Säkring med samma amperetal som originalet
Luftintagsventil till DC/DC-
omvandlare (→Sid. 401)■Dammsugare eller liknande
■Kryssmejsel
Glödlampor (→Sid. 411)■Glödlampa med samma siffra och watt-tal som originalet
■Kryssmejsel
■Spårmejsel
■Skiftnyckel
Kylare och kondensator
(→Sid. 383)—
Lufttryck i däcken (→Sid. 396)■Däcktrycksmätare
■Tryckluftskälla
Spolarvätska (→Sid. 384)■Spolarvätska med frostskydd (på vintern)
■Tratt (endast vid påfyllning av vatten eller spolarvätska)
7.3 Arbeten du kan göra själv
376

VARNING!
Motorrummet innehåller många
mekanismer och vätskor som plötsligt
kan komma i rörelse, bli heta eller
strömförande. Observera följande
säkerhetsanvisningar för att minska
risken för svåra eller livshotande
skador.
Vid arbete i motorrummet
• Kontrollera att både ”IGNITION ON”
på informationsdisplayen och
”READY”-lampan har slocknat.
• Håll händer, kläder och verktyg borta
från fläkten som är i rörelse.
• Rör inte motorn, drivenheten,
kylaren, avgasröret etc., omedelbart
efter körning eftersom de kan vara
mycket heta. Motoroljan och andra
vätskor kan också vara heta.
• Lämna ingenting kvar i
motorrummet som kan ta eld, t.ex.
papper eller trasor.
• Rök inte, undvik gnistbildning och
håll öppen eld borta från bränslet.
Bränsleångor är brandfarliga.
• Var försiktig, bromsvätska kan skada
händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten
om du får vätska på händerna eller i
ögonen. Om obehaget kvarstår ska
du kontakta läkare.
Vid arbete nära den elektriska
kylfläkten eller kylargrillen
Kontrollera att startknappen är i
avstängt läge. Om startknappen är i
tändningsläge kan den elektriska
kylfläkten starta automatiskt om
luftkonditioneringen är på och/eller
kylarvätskan är het. (→Sid. 383)
Skyddsglasögon
Bär skyddsglasögon så att inte material
som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OBSERVERA
Om du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget
kan orsaka onödigt slitage på motorn på
grund av smutsig luft.
Om vätskenivån är hög eller låg
Det är normalt att bromsvätskan sjunker
något när bromsbeläggen slits ner eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta
kan det tyda på ett allvarligt fel.
7.3.2 Huv
Öppna motorhuven inifrån bilen med
motorhuvspärren.
Öppna motorhuven
1. Dra i motorhuvspärren.
Motorhuven öppnas en bit.
2.
Skjut spärren åt vänster och lyft huven.
7.3 Arbeten du kan göra själv
377
7
Underhåll och skötsel

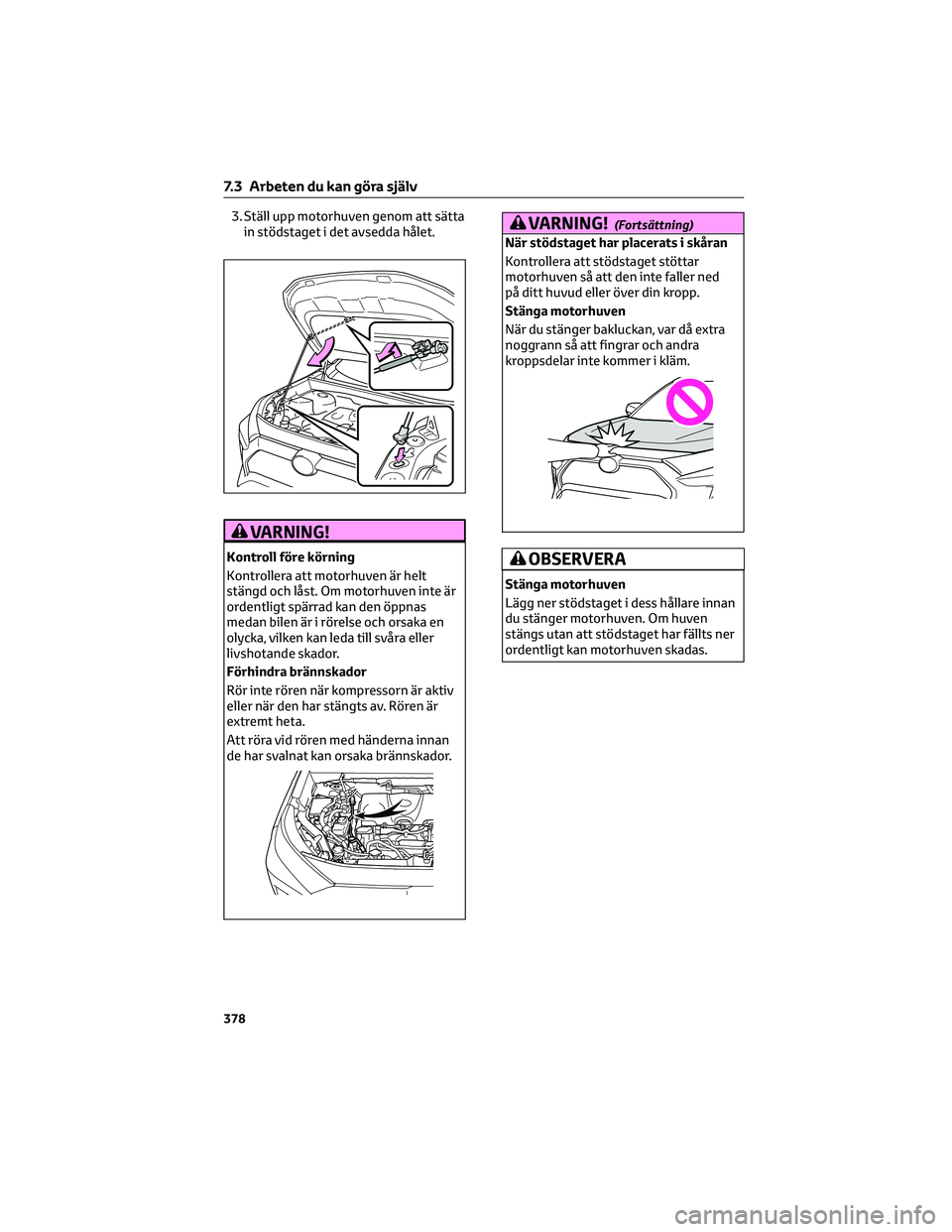

3. Ställ upp motorhuven genom att sätta
in stödstaget i det avsedda hålet.
VARNING!
Kontroll före körning
Kontrollera att motorhuven är helt
stängd och låst. Om motorhuven inte är
ordentligt spärrad kan den öppnas
medan bilen är i rörelse och orsaka en
olycka, vilken kan leda till svåra eller
livshotande skador.
Förhindra brännskador
Rör inte rören när kompressorn är aktiv
eller när den har stängts av. Rören är
extremt heta.
Att röra vid rören med händerna innan
de har svalnat kan orsaka brännskador.
VARNING!(Fortsättning)
När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar
motorhuven så att den inte faller ned
på ditt huvud eller över din kropp.
Stänga motorhuven
När du stänger bakluckan, var då extra
noggrann så att fingrar och andra
kroppsdelar inte kommer i kläm.
OBSERVERA
Stänga motorhuven
Lägg ner stödstaget i dess hållare innan
du stänger motorhuven. Om huven
stängs utan att stödstaget har fällts ner
ordentligt kan motorhuven skadas.
7.3 Arbeten du kan göra själv
378
