TOYOTA RAV4 PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

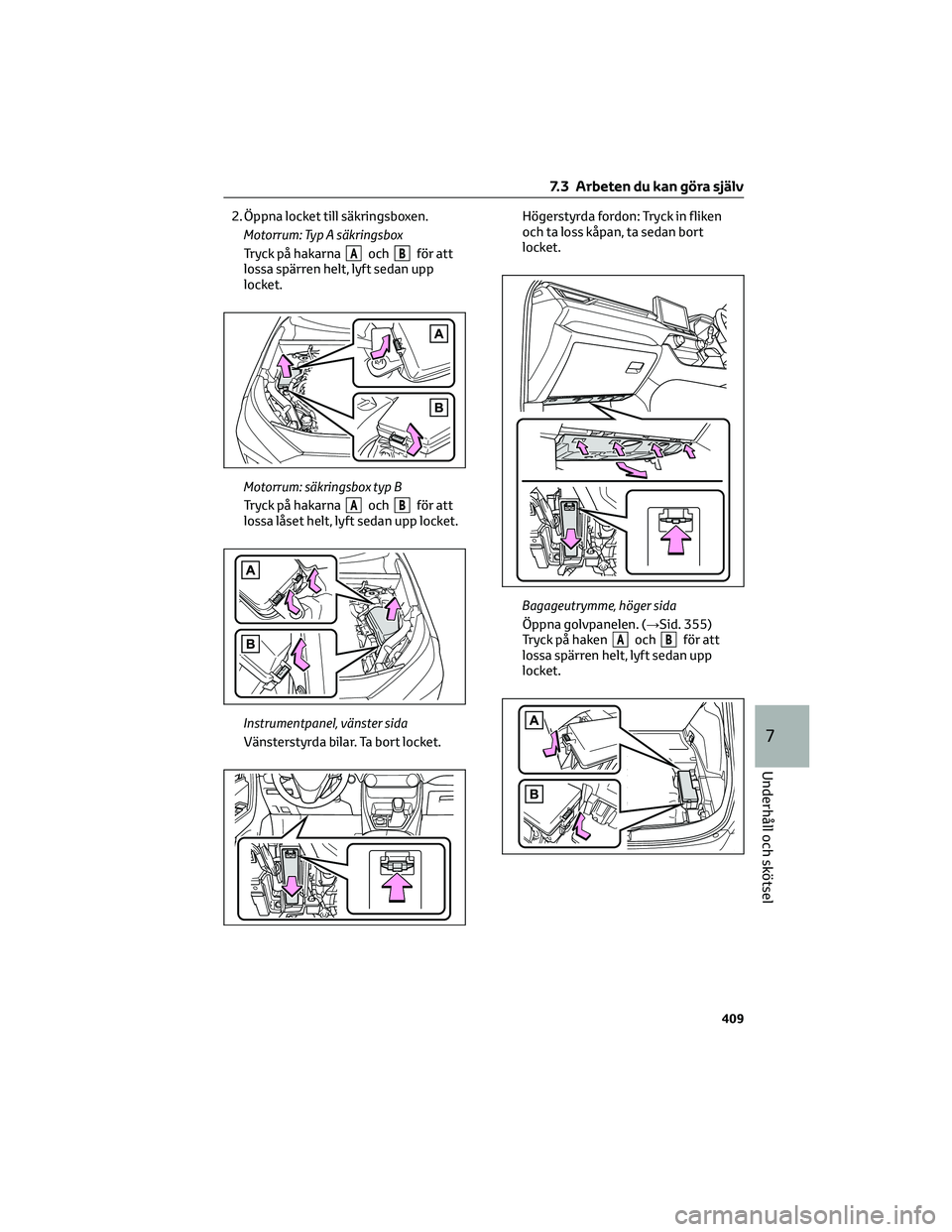

2. Öppna locket till säkringsboxen.
Motorrum: Typ A säkringsbox
Tryck på hakarna
AochBför att
lossa spärren helt, lyft sedan upp
locket.
Motorrum: säkringsbox typ B
Tryck på hakarna
AochBför att
lossa låset helt, lyft sedan upp locket.
Instrumentpanel, vänster sida
Vänsterstyrda bilar. Ta bort locket.Högerstyrda fordon: Tryck in fliken
och ta loss kåpan, ta sedan bort
locket.
Bagageutrymme, höger sida
Öppna golvpanelen. (→Sid. 355)
Tryck på haken
AochBför att
lossa spärren helt, lyft sedan upp
locket.
7.3 Arbeten du kan göra själv
409
7
Underhåll och skötsel

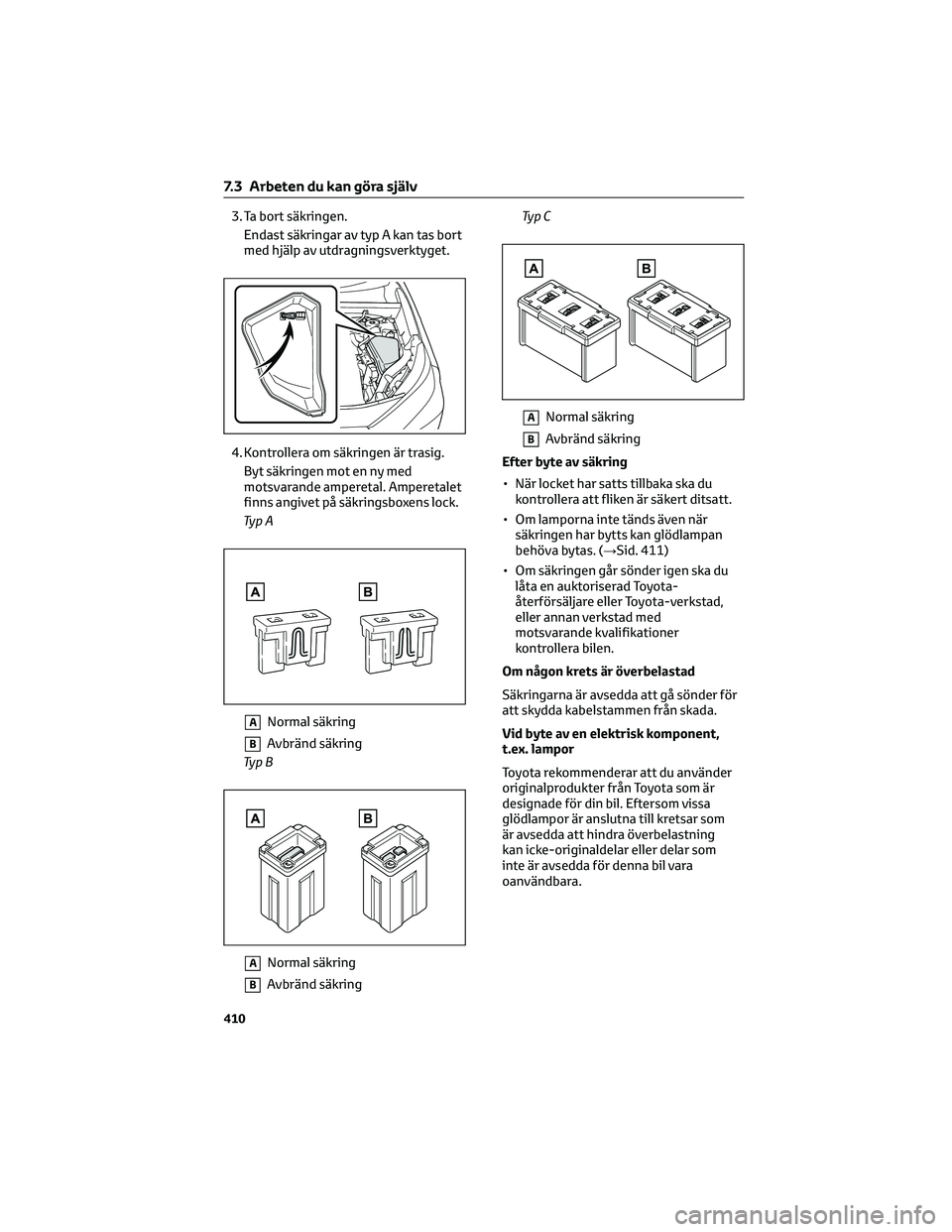

3. Ta bort säkringen.
Endast säkringar av typ A kan tas bort
med hjälp av utdragningsverktyget.
4. Kontrollera om säkringen är trasig.
Byt säkringen mot en ny med
motsvarande amperetal. Amperetalet
finns angivet på säkringsboxens lock.
Ty p A
ANormal säkring
BAvbränd säkring
Ty p B
ANormal säkring
BAvbränd säkringTy p C
ANormal säkring
BAvbränd säkring
Efter byte av säkring
• När locket har satts tillbaka ska du
kontrollera att fliken är säkert ditsatt.
• Om lamporna inte tänds även när
säkringen har bytts kan glödlampan
behöva bytas. (→Sid. 411)
• Om säkringen går sönder igen ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för
att skydda kabelstammen från skada.
Vid byte av en elektrisk komponent,
t.ex. lampor
Toyota rekommenderar att du använder
originalprodukter från Toyota som är
designade för din bil. Eftersom vissa
glödlampor är anslutna till kretsar som
är avsedda att hindra överbelastning
kan icke-originaldelar eller delar som
inte är avsedda för denna bil vara
oanvändbara.
7.3 Arbeten du kan göra själv
410

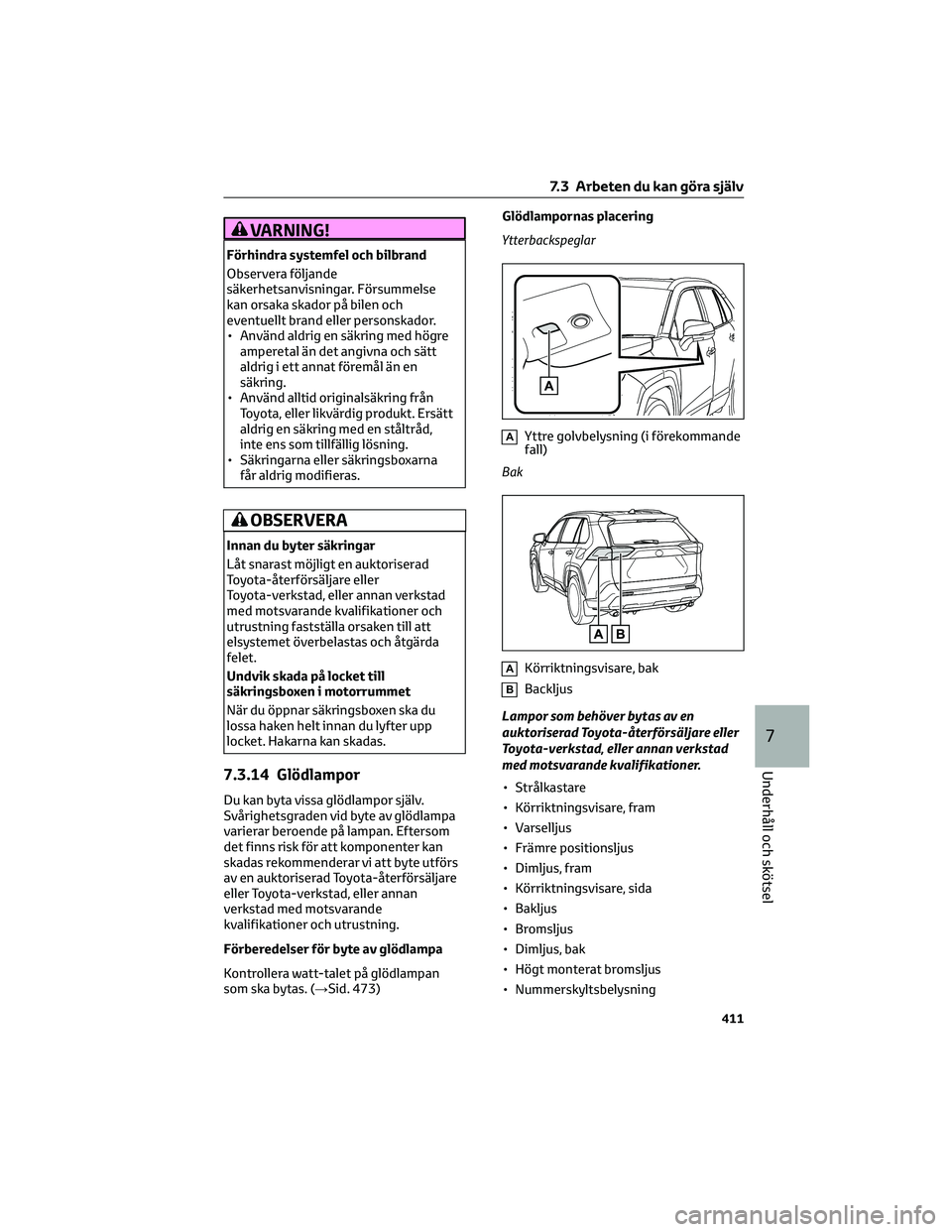

VARNING!
Förhindra systemfel och bilbrand
Observera följande
säkerhetsanvisningar. Försummelse
kan orsaka skador på bilen och
eventuellt brand eller personskador.
• Använd aldrig en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en
säkring.
• Använd alltid originalsäkring från
Toyota, eller likvärdig produkt. Ersätt
aldrig en säkring med en ståltråd,
inte ens som tillfällig lösning.
• Säkringarna eller säkringsboxarna
får aldrig modifieras.
OBSERVERA
Innan du byter säkringar
Låt snarast möjligt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning fastställa orsaken till att
elsystemet överbelastas och åtgärda
felet.
Undvik skada på locket till
säkringsboxen i motorrummet
När du öppnar säkringsboxen ska du
lossa haken helt innan du lyfter upp
locket. Hakarna kan skadas.
7.3.14 Glödlampor
Du kan byta vissa glödlampor själv.
Svårighetsgraden vid byte av glödlampa
varierar beroende på lampan. Eftersom
det finns risk för att komponenter kan
skadas rekommenderar vi att byte utförs
av en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Förberedelser för byte av glödlampa
Kontrollera watt-talet på glödlampan
som ska bytas. (→Sid. 473)Glödlampornas placering
Ytterbackspeglar
AYttre golvbelysning (i förekommande
fall)
Bak
AKörriktningsvisare, bak
BBackljus
Lampor som behöver bytas av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Strålkastare
• Körriktningsvisare, fram
• Varselljus
• Främre positionsljus
• Dimljus, fram
• Körriktningsvisare, sida
• Bakljus
• Bromsljus
• Dimljus, bak
• Högt monterat bromsljus
• Nummerskyltsbelysning
7.3 Arbeten du kan göra själv
411
7
Underhåll och skötsel

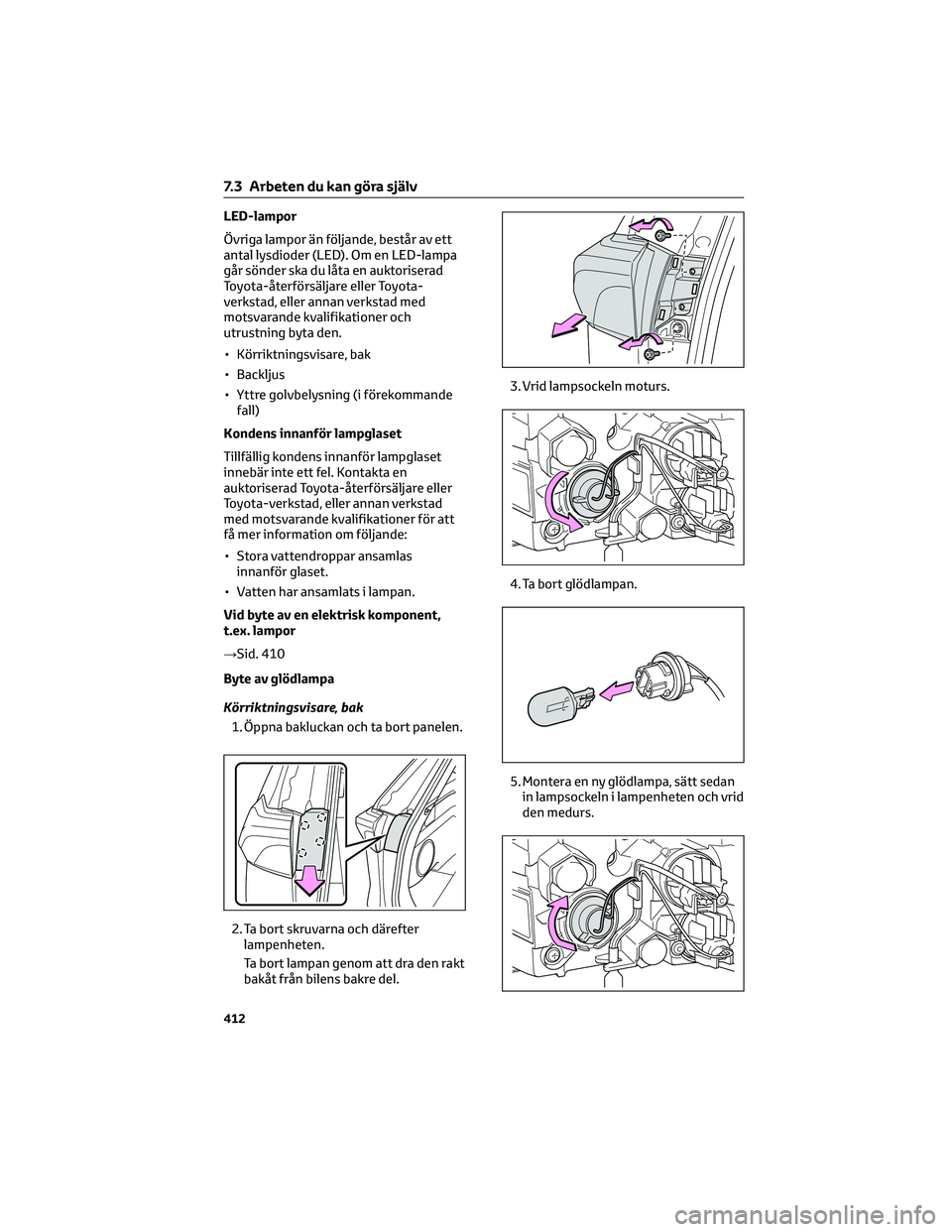

LED-lampor
Övriga lampor än följande, består av ett
antal lysdioder (LED). Om en LED-lampa
går sönder ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning byta den.
• Körriktningsvisare, bak
• Backljus
• Yttre golvbelysning (i förekommande
fall)
Kondens innanför lampglaset
Tillfällig kondens innanför lampglaset
innebär inte ett fel. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
få mer information om följande:
• Stora vattendroppar ansamlas
innanför glaset.
• Vatten har ansamlats i lampan.
Vid byte av en elektrisk komponent,
t.ex. lampor
→Sid. 410
Byte av glödlampa
Körriktningsvisare, bak
1. Öppna bakluckan och ta bort panelen.
2. Ta bort skruvarna och därefter
lampenheten.
Ta bort lampan genom att dra den rakt
bakåt från bilens bakre del.3. Vrid lampsockeln moturs.
4. Ta bort glödlampan.
5. Montera en ny glödlampa, sätt sedan
in lampsockeln i lampenheten och vrid
den medurs.
7.3 Arbeten du kan göra själv
412

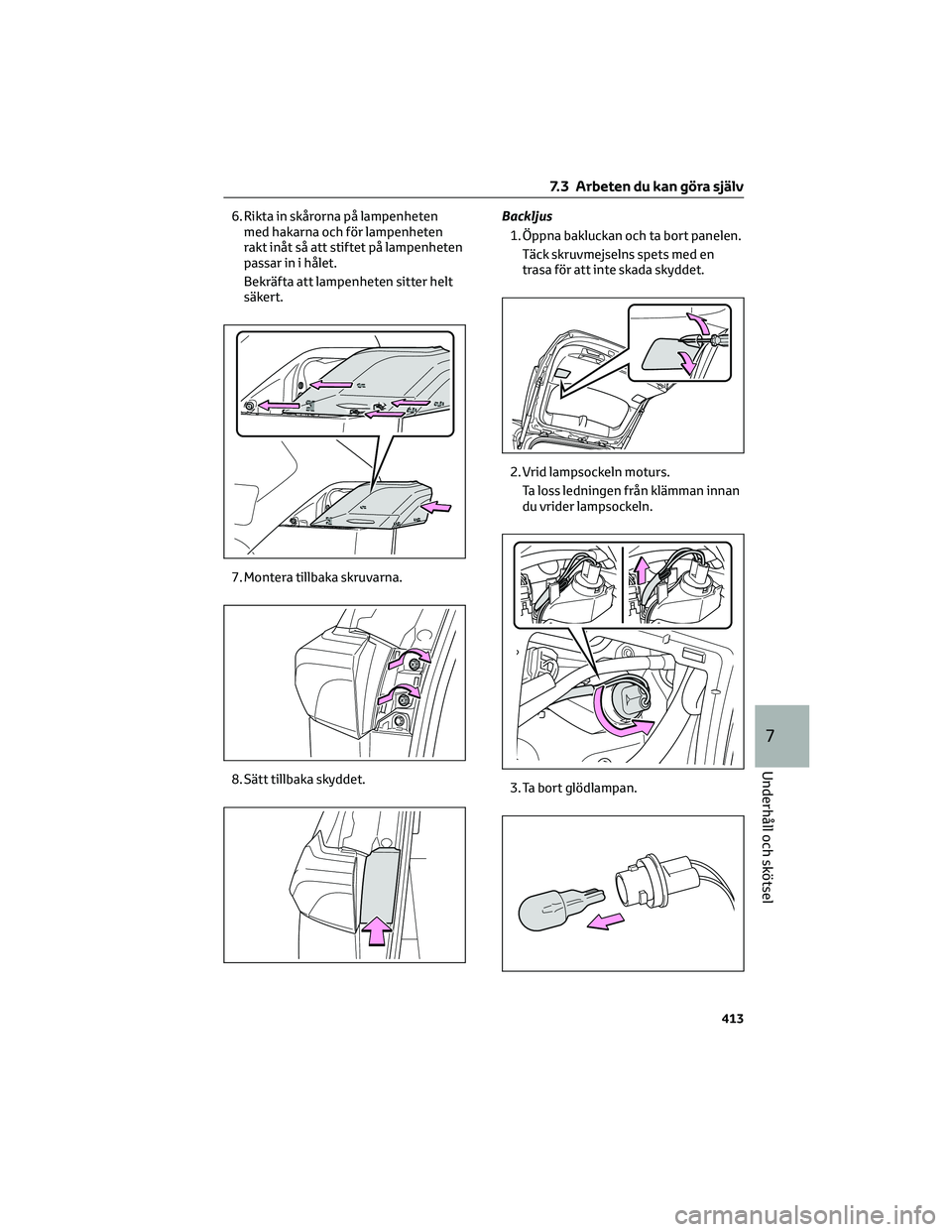

6. Rikta in skårorna på lampenheten
med hakarna och för lampenheten
rakt inåt så att stiftet på lampenheten
passar in i hålet.
Bekräfta att lampenheten sitter helt
säkert.
7. Montera tillbaka skruvarna.
8. Sätt tillbaka skyddet.Backljus
1. Öppna bakluckan och ta bort panelen.
Täck skruvmejselns spets med en
trasa för att inte skada skyddet.
2. Vrid lampsockeln moturs.
Ta loss ledningen från klämman innan
du vrider lampsockeln.
3. Ta bort glödlampan.
7.3 Arbeten du kan göra själv
413
7
Underhåll och skötsel

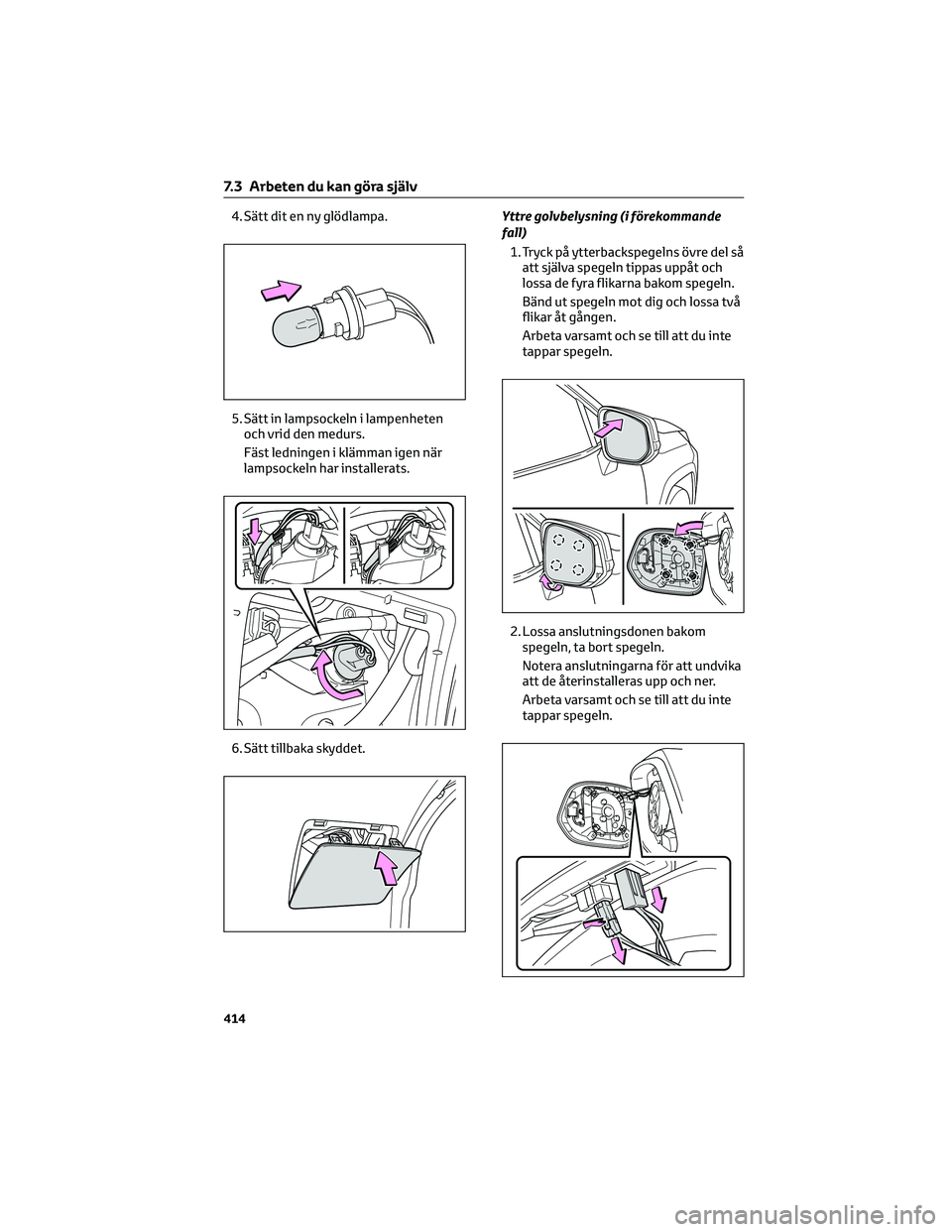

4. Sätt dit en ny glödlampa.
5. Sätt in lampsockeln i lampenheten
och vrid den medurs.
Fäst ledningen i klämman igen när
lampsockeln har installerats.
6. Sätt tillbaka skyddet.Yttre golvbelysning (i förekommande
fall)
1. Tryck på ytterbackspegelns övre del så
att själva spegeln tippas uppåt och
lossa de fyra flikarna bakom spegeln.
Bänd ut spegeln mot dig och lossa två
flikar åt gången.
Arbeta varsamt och se till att du inte
tappar spegeln.
2. Lossa anslutningsdonen bakom
spegeln, ta bort spegeln.
Notera anslutningarna för att undvika
att de återinstalleras upp och ner.
Arbeta varsamt och se till att du inte
tappar spegeln.
7.3 Arbeten du kan göra själv
414

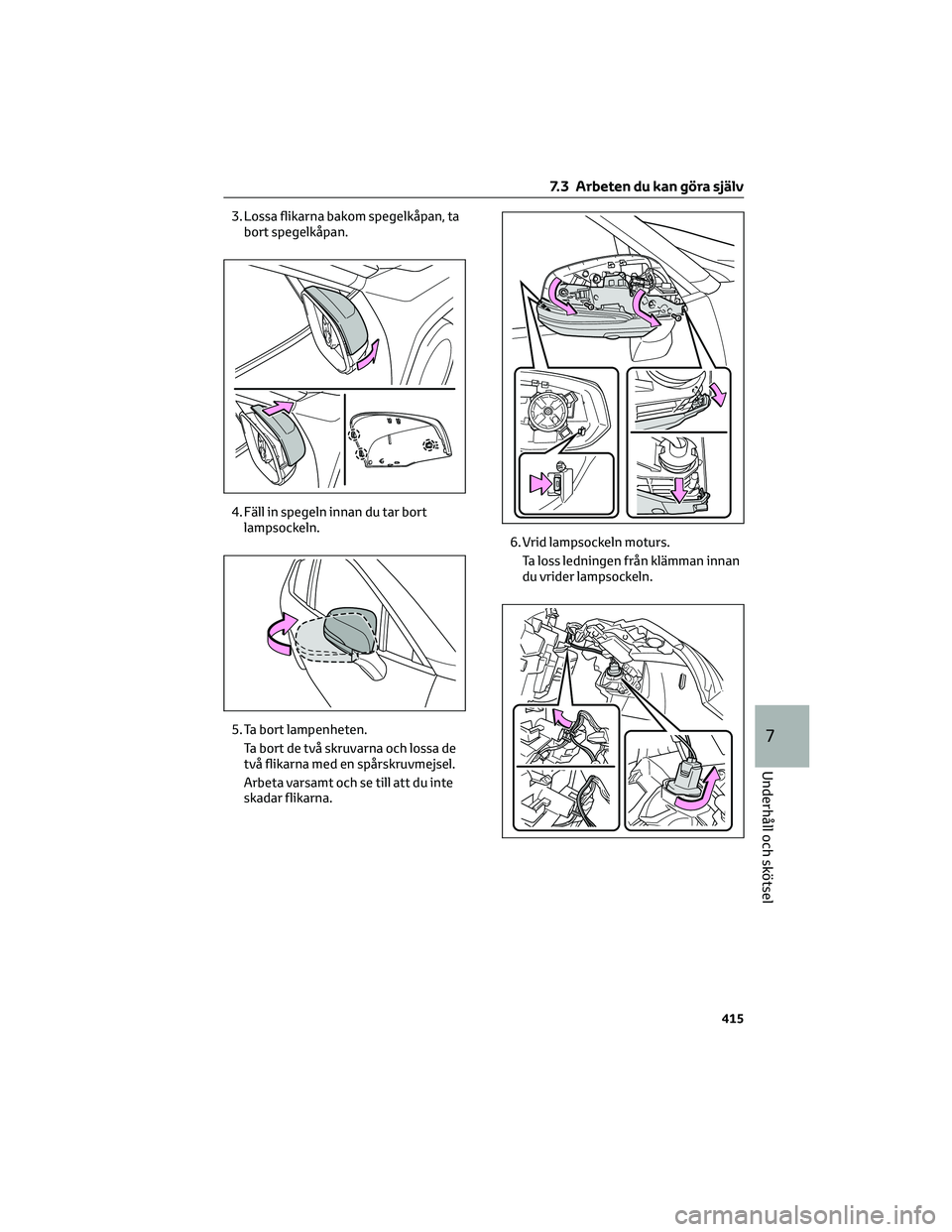

3. Lossa flikarna bakom spegelkåpan, ta
bort spegelkåpan.
4. Fäll in spegeln innan du tar bort
lampsockeln.
5. Ta bort lampenheten.
Ta bort de två skruvarna och lossa de
två flikarna med en spårskruvmejsel.
Arbeta varsamt och se till att du inte
skadar flikarna.6. Vrid lampsockeln moturs.
Ta loss ledningen från klämman innan
du vrider lampsockeln.
7.3 Arbeten du kan göra själv
415
7
Underhåll och skötsel

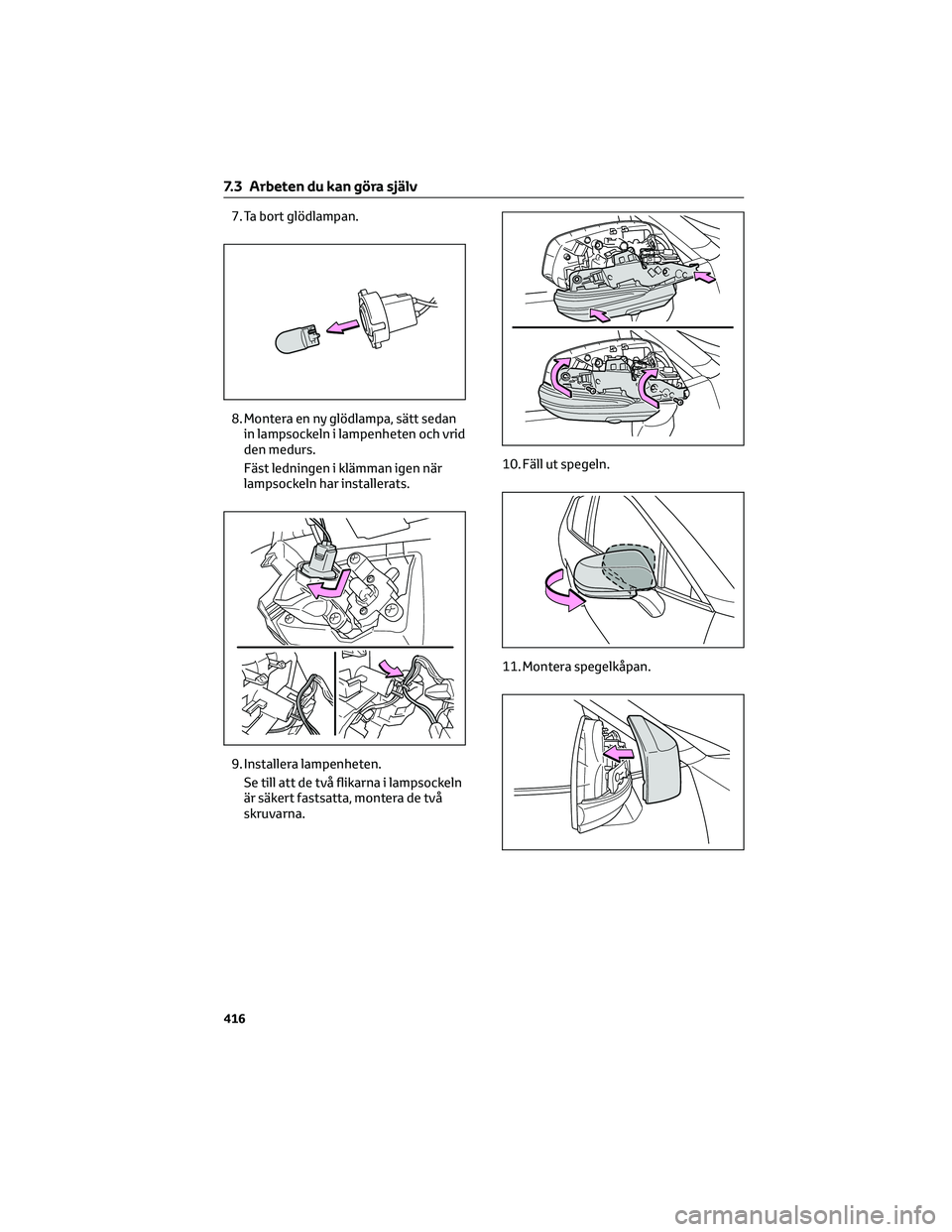

7. Ta bort glödlampan.
8. Montera en ny glödlampa, sätt sedan
in lampsockeln i lampenheten och vrid
den medurs.
Fäst ledningen i klämman igen när
lampsockeln har installerats.
9. Installera lampenheten.
Se till att de två flikarna i lampsockeln
är säkert fastsatta, montera de två
skruvarna.10. Fäll ut spegeln.
11. Montera spegelkåpan.
7.3 Arbeten du kan göra själv
416

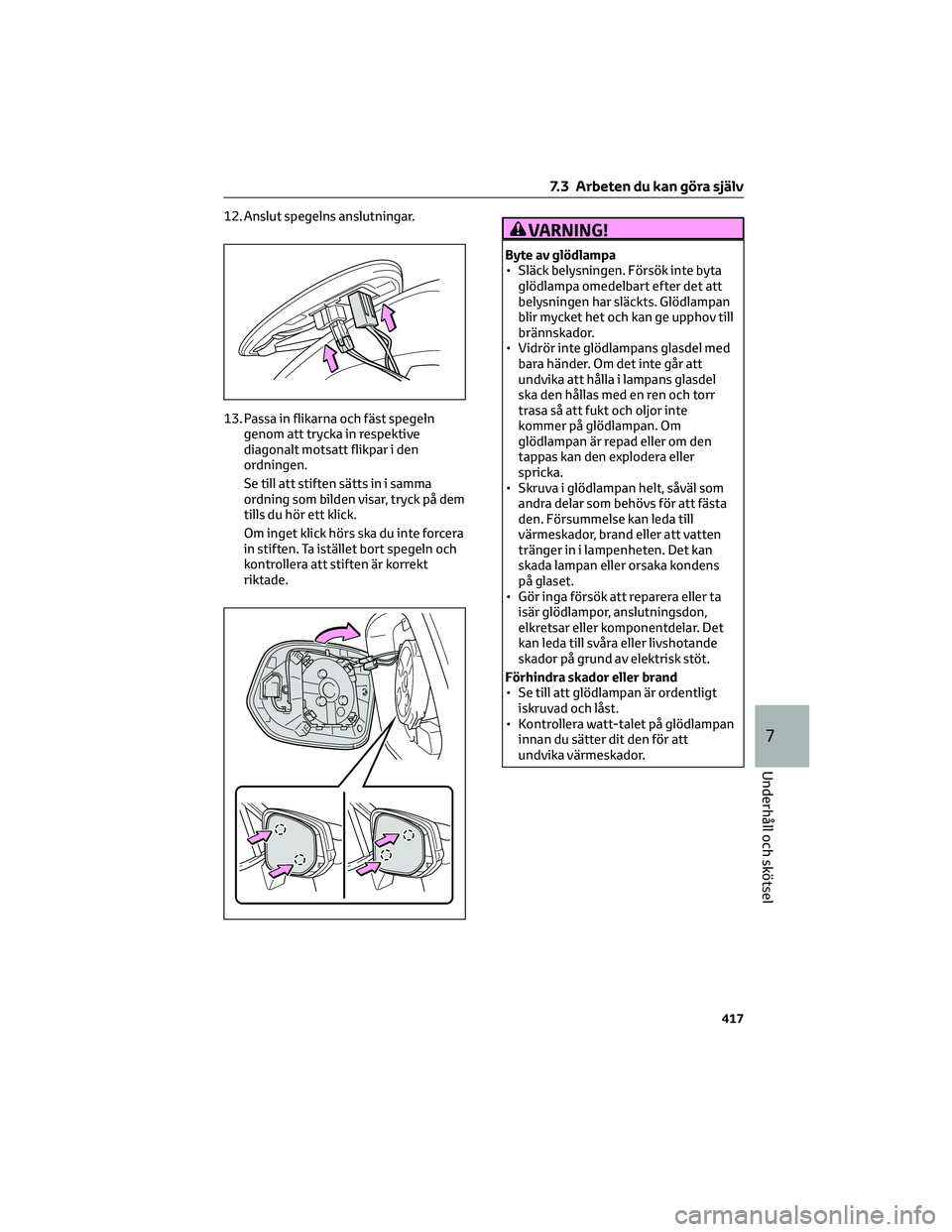

12. Anslut spegelns anslutningar.
13. Passa in flikarna och fäst spegeln
genom att trycka in respektive
diagonalt motsatt flikpar i den
ordningen.
Se till att stiften sätts in i samma
ordning som bilden visar, tryck på dem
tills du hör ett klick.
Om inget klick hörs ska du inte forcera
in stiften. Ta istället bort spegeln och
kontrollera att stiften är korrekt
riktade.VARNING!
Byte av glödlampa
• Släck belysningen. Försök inte byta
glödlampa omedelbart efter det att
belysningen har släckts. Glödlampan
blir mycket het och kan ge upphov till
brännskador.
• Vidrör inte glödlampans glasdel med
bara händer. Om det inte går att
undvika att hålla i lampans glasdel
ska den hållas med en ren och torr
trasa så att fukt och oljor inte
kommer på glödlampan. Om
glödlampan är repad eller om den
tappas kan den explodera eller
spricka.
• Skruva i glödlampan helt, såväl som
andra delar som behövs för att fästa
den. Försummelse kan leda till
värmeskador, brand eller att vatten
tränger in i lampenheten. Det kan
skada lampan eller orsaka kondens
på glaset.
• Gör inga försök att reparera eller ta
isär glödlampor, anslutningsdon,
elkretsar eller komponentdelar. Det
kan leda till svåra eller livshotande
skador på grund av elektrisk stöt.
Förhindra skador eller brand
• Se till att glödlampan är ordentligt
iskruvad och låst.
• Kontrollera watt-talet på glödlampan
innan du sätter dit den för att
undvika värmeskador.
7.3 Arbeten du kan göra själv
417
7
Underhåll och skötsel

7.3 Arbeten du kan göra själv
418
