TOYOTA RAV4 PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

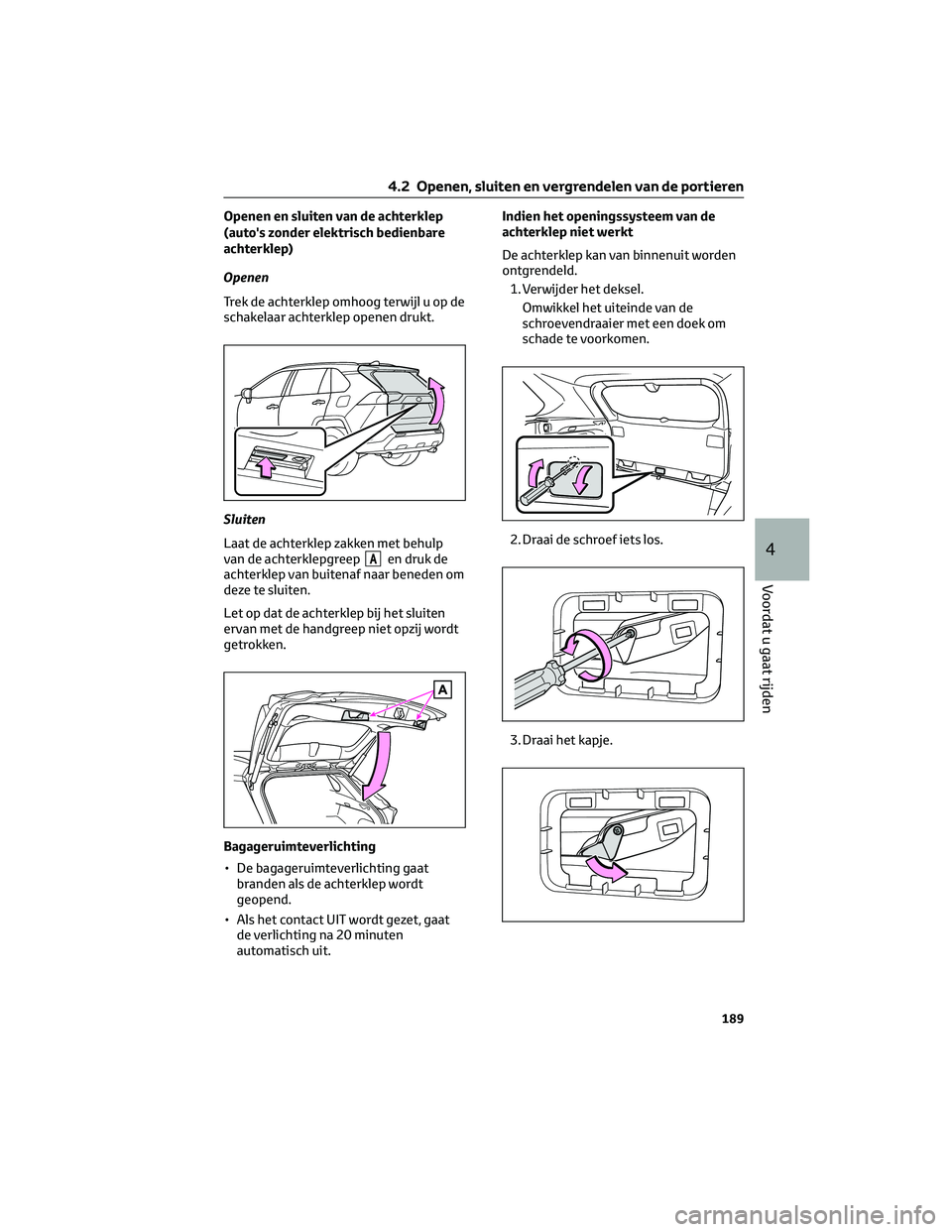

Openen en sluiten van de achterklep
(auto's zonder elektrisch bedienbare
achterklep)
Openen
Trek de achterklep omhoog terwijl u op de
schakelaar achterklep openen drukt.
Sluiten
Laat de achterklep zakken met behulp
van de achterklepgreep
Aen druk de
achterklep van buitenaf naar beneden om
deze te sluiten.
Let op dat de achterklep bij het sluiten
ervan met de handgreep niet opzij wordt
getrokken.
Bagageruimteverlichting
• De bagageruimteverlichting gaat
branden als de achterklep wordt
geopend.
• Als het contact UIT wordt gezet, gaat
de verlichting na 20 minuten

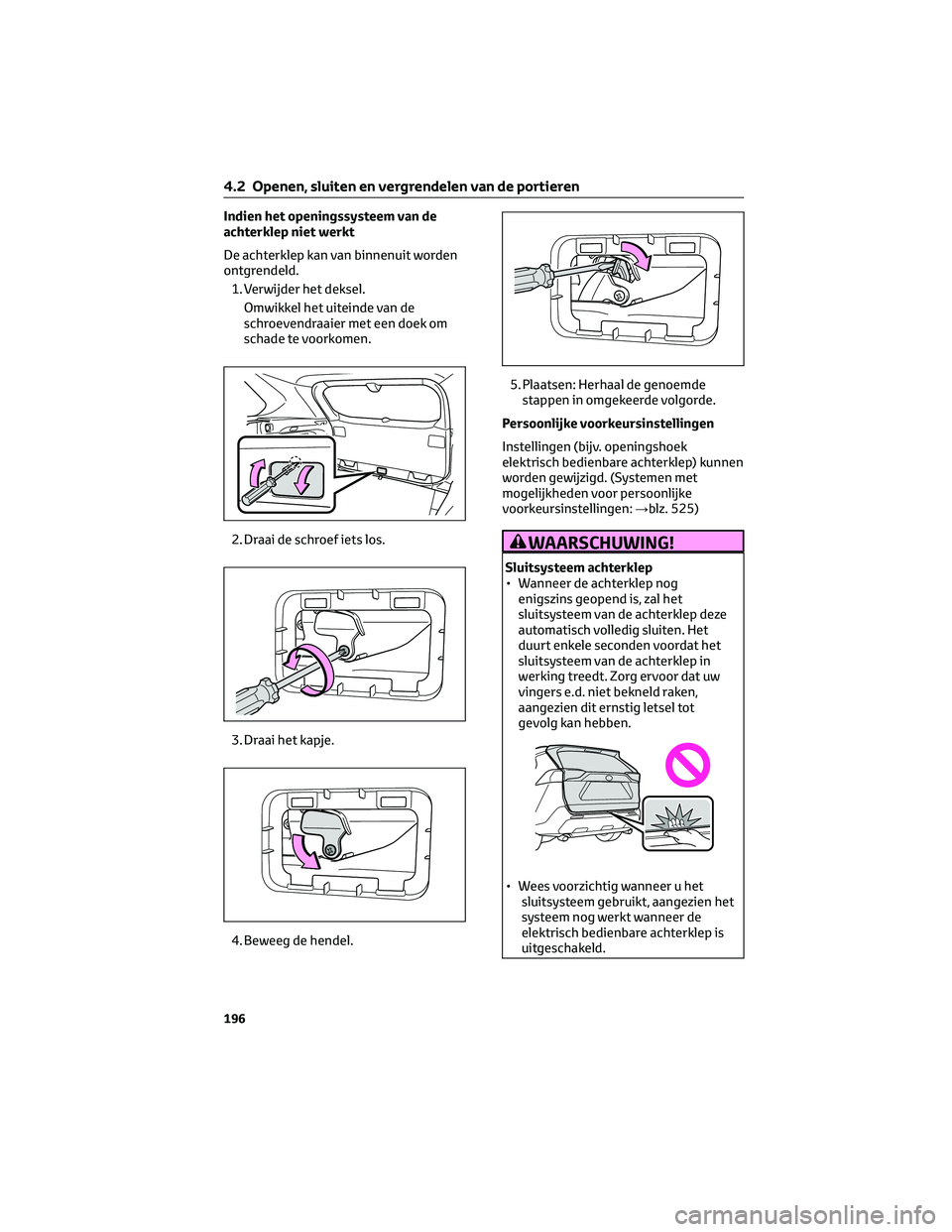

automatisch uit.Indien het openingssysteem van de
achterklep niet werkt
De achterklep kan van binnenuit worden
ontgrendeld.
1. Verwijder het deksel.
Omwikkel het uiteinde van de
schroevendraaier met een doek om
schade te voorkomen.
2. Draai de schroef iets los.
3. Draai het kapje.
4.2 Openen, sluiten en vergrendelen van de portieren
189
4
Voordat u gaat rijden

4. Beweeg de hendel.
5. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Waarschuwingszoemer open
portier/achterklep
→Blz. 185
OPMERKING
Steunen achterklepgasdempers
De achterklep is voorzien van
gasdempers die de achterklep op zijn
plaats houden. Neem de volgende
voorzorgsmaatregelen in acht. Anders
kunnen de gasdempers van de
achterklep beschadigd raken, waardoor
deze niet meer werken.
• Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
gasdemper.
• Raak de binnenpoot van de
gasdemper nooit aan met
handschoenen of andere stoffen
voorwerpen.
• Bevestig alleen originele
Toyota-accessoires aan de
achterklep.
OPMERKING(Vervolgd)
• Plaats nooit uw handen op de
gasdemper en oefen er geen
zijdelingse krachten op uit.
Openen en sluiten van de achterklep
(auto's met elektrisch bedienbare
achterklep)
Met de afstandsbediening
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep
wordt automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de
elektrisch bedienbare achterklep wordt
geopend/gesloten om de beweging te
stoppen. Wanneer de schakelaar
nogmaals ingedrukt wordt gehouden
terwijl de beweging is gestopt, beweegt
de achterklep in tegenovergestelde
richting.
Gebruik van de toets elektrisch
bedienbare achterklep op het dashboard
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep
wordt automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de
elektrisch bedienbare achterklep wordt
geopend/gesloten om de beweging te
stoppen. Wanneer de schakelaar
4.2 Openen, sluiten en vergrendelen van de portieren
190

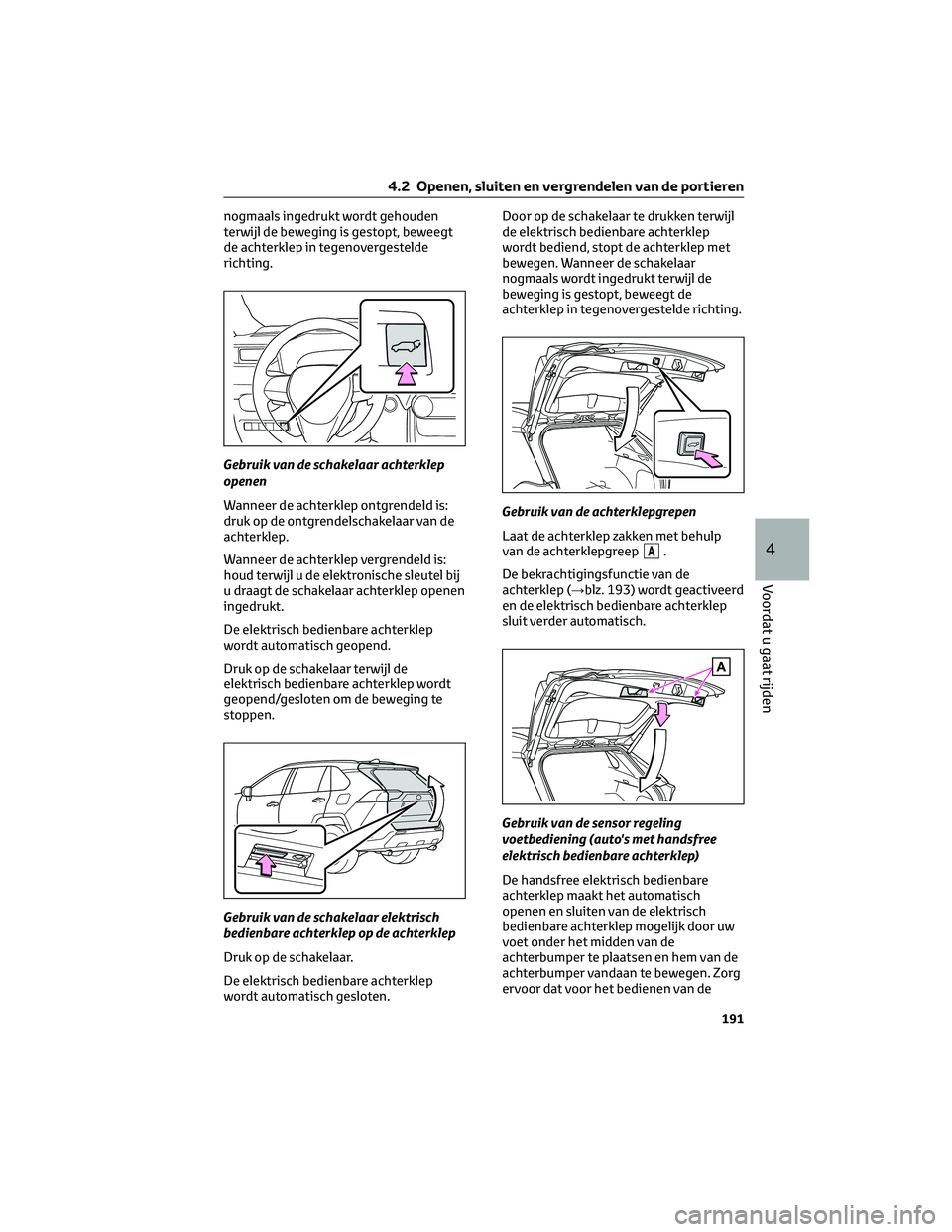

nogmaals ingedrukt wordt gehouden
terwijl de beweging is gestopt, beweegt
de achterklep in tegenovergestelde
richting.
Gebruik van de schakelaar achterklep
openen
Wanneer de achterklep ontgrendeld is:
druk op de ontgrendelschakelaar van de
achterklep.
Wanneer de achterklep vergrendeld is:
houd terwijl u de elektronische sleutel bij
u draagt de schakelaar achterklep openen
ingedrukt.
De elektrisch bedienbare achterklep
wordt automatisch geopend.
Druk op de schakelaar terwijl de
elektrisch bedienbare achterklep wordt
geopend/gesloten om de beweging te
stoppen.
Gebruik van de schakelaar elektrisch
bedienbare achterklep op de achterklep
Druk op de schakelaar.
De elektrisch bedienbare achterklep
wordt automatisch gesloten.Door op de schakelaar te drukken terwijl
de elektrisch bedienbare achterklep
wordt bediend, stopt de achterklep met
bewegen. Wanneer de schakelaar
nogmaals wordt ingedrukt terwijl de
beweging is gestopt, beweegt de
achterklep in tegenovergestelde richting.
Gebruik van de achterklepgrepen
Laat de achterklep zakken met behulp
van de achterklepgreep
A.
De bekrachtigingsfunctie van de
achterklep (→blz. 193) wordt geactiveerd
en de elektrisch bedienbare achterklep
sluit verder automatisch.
Gebruik van de sensor regeling
voetbediening (auto's met handsfree
elektrisch bedienbare achterklep)
De handsfree elektrisch bedienbare
achterklep maakt het automatisch
openen en sluiten van de elektrisch
bedienbare achterklep mogelijk door uw
voet onder het midden van de
achterbumper te plaatsen en hem van de
achterbumper vandaan te bewegen. Zorg
ervoor dat voor het bedienen van de
4.2 Openen, sluiten en vergrendelen van de portieren
191
4
Voordat u gaat rijden

handsfree elektrisch bedienbare
achterklep het contact UIT staat, de
handsfree-functie van de elektrisch
bedienbare achterklep is ingeschakeld
(→blz. 163) en dat u een elektronische
sleutel bij u draagt.
1. Zorg ervoor dat u zich, met de
elektronische sleutel op zak, binnen
het detectiebereik van het Smart
entry-systeem met startknop bevindt,
op ongeveer 30 tot 50 cm van de
achterbumper.
ASensor regeling voetbediening
BDetectiegebied voor werking
handsfree elektrisch bedienbare
achterklep
CDetectiegebied voor werking
Smart entry-systeem met
startknop (→blz. 201)
2. Bedien de achterklep met een
voetbeweging door uw voet tot 10 cm
onder de achterbumper te bewegen
en vervolgens weer terug te trekken.
Voer deze volledige beweging binnen
1 seconde uit.
De achterklep zal niet in werking
treden zolang er een voet wordt
gesignaleerd onder de achterbumper.
Raak bij het gebruik van de handsfree
functie van de elektrisch bedienbare
achterklep de achterbumper niet aan.
Als er zich in het
passagierscompartiment of de
bagageruimte een andere
elektronische sleutel bevindt, duurt
het mogelijk iets langer dan normaal
voordat de achterklep in werking
treedt.
ASensor regeling voetbediening
BDetectiegebied voor werking
handsfree elektrisch bedienbare
achterklep
3. Als de sensor voor de regeling van de
voetbediening signaleert dat u uw
voet hebt teruggetrokken, klinkt er
een zoemer en zal de elektrisch
bedienbare achterklep automatisch
volledig openen/sluiten.
Als er tijdens het openen/sluiten van
de achterklep een voet onder de
achterbumper wordt bewogen, gaat
de achterklep niet verder open.
Als er weer een voet onder de
achterbumper wordt bewogen terwijl
de beweging is gestopt, beweegt de
achterklep in tegenovergestelde
richting.
Bagageruimteverlichting
• De bagageruimteverlichting gaat
branden als de achterklep wordt
geopend.
• Als het contact UIT wordt gezet, gaat
de verlichting na 20 minuten
automatisch uit.
Sluitsysteem achterklep
Wanneer de achterklep nog enigszins
geopend is, zal het sluitsysteem van de
achterklep deze automatisch volledig
sluiten.
Het sluitsysteem van de achterklep
werkt, ongeacht de status van het
contact.
4.2 Openen, sluiten en vergrendelen van de portieren
192

Werkingsvoorwaarden elektrisch
bedienbare achterklep
De achterklep kan in de volgende
gevallen automatisch worden geopend
en gesloten:
• Wanneer de elektrisch bedienbare
achterklep is ingeschakeld.
(→Blz. 163)
• Wanneer de achterklep is
ontgrendeld.
Als echter de schakelaar achterklep
openen ingedrukt wordt gehouden
terwijl u de elektronische sleutel bij u
hebt, wordt de elektrisch bedienbare
achterklep bediend, ook wanneer de
achterklep is vergrendeld. (→Blz. 191)
• Wanneer het contact AAN staat, kan
in aanvulling op het bovenstaande de
achterklep worden bediend wanneer
aan de onderstaande voorwaarden
wordt voldaan:
– De parkeerrem is geactiveerd
– Het rempedaal is ingetrapt
– De selectiehendel staat in stand P.
Werking van de elektrisch bedienbare
achterklep
• Er klinkt een zoemer om aan te geven
dat de achterklep wordt
geopend/gesloten.
• Wanneer het systeem van de
elektrisch bedienbare achterklep is
uitgeschakeld, kan de achterklep niet
elektrisch worden bediend, maar kan
hij wel met de hand worden geopend
en gesloten.
• Wanneer de elektrisch bedienbare
achterklep automatisch wordt
geopend en er iets abnormaals wordt
gesignaleerd als gevolg van menselijk
handelen of een voorwerp, wordt de
beweging gestopt.
Klembeveiliging
De elektrisch bedienbare achterklep is
aan beide zijden voorzien van sensoren.
Als iets de werking van de elektrisch
bedienbare achterklep tijdens het
sluiten hindert, beweegt de achterklepautomatisch in de tegenovergestelde
richting of stopt deze met bewegen.
Functie beveiliging tegen dichtvallen
Wanneer er tijdens het automatisch
openen van de elektrisch bedienbare
achterklep overmatige kracht op de klep
wordt uitgeoefend, stopt de beweging
van de elektrisch bedienbare achterklep
om te voorkomen dat deze dichtvalt.
Bekrachtigingsfunctie sluitsysteem
achterklep
Wanneer de achterklep handmatig
omlaag wordt geduwd terwijl deze op
een open positie gestopt is, sluit de
achterklep automatisch volledig.
Uitgestelde vergrendelingsfunctie
achterklep
Met deze functie wordt het vergrendelen
van alle portieren van tevoren uitgesteld
wanneer de elektrisch bedienbare
achterklep is geopend.
Wanneer de volgende procedure is
gevolgd, worden alle portieren maar niet
de elektrisch bedienbare achterklep
vergrendeld. Vervolgens wordt de
elektrisch bedienbare achterklep
vergrendeld als deze wordt gesloten.
1. Sluit alle portieren, behalve de
achterklep.
2. Vergrendel tijdens het sluiten van de
elektrisch bedienbare achterklep de
portieren met het Smart
entry-systeem met startknop vanaf
de voorportieren (→blz. 181) of de
afstandsbediening. (→Blz. 182)
4.2 Openen, sluiten en vergrendelen van de portieren
193
4
Voordat u gaat rijden

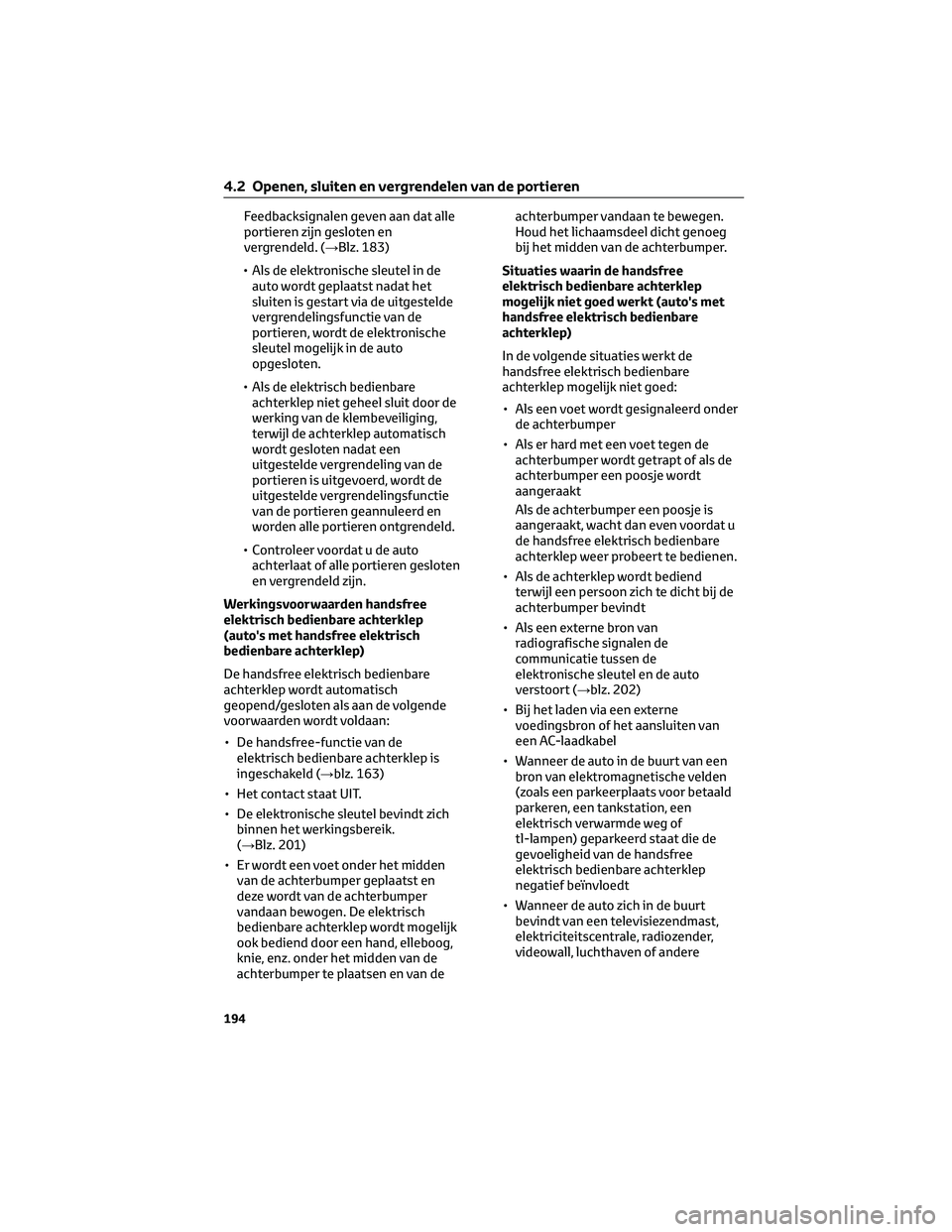

Feedbacksignalen geven aan dat alle
portieren zijn gesloten en
vergrendeld. (→Blz. 183)
• Als de elektronische sleutel in de
auto wordt geplaatst nadat het
sluiten is gestart via de uitgestelde
vergrendelingsfunctie van de
portieren, wordt de elektronische
sleutel mogelijk in de auto
opgesloten.
• Als de elektrisch bedienbare
achterklep niet geheel sluit door de
werking van de klembeveiliging,
terwijl de achterklep automatisch
wordt gesloten nadat een
uitgestelde vergrendeling van de
portieren is uitgevoerd, wordt de
uitgestelde vergrendelingsfunctie
van de portieren geannuleerd en
worden alle portieren ontgrendeld.
• Controleer voordat u de auto
achterlaat of alle portieren gesloten
en vergrendeld zijn.
Werkingsvoorwaarden handsfree
elektrisch bedienbare achterklep
(auto's met handsfree elektrisch
bedienbare achterklep)
De handsfree elektrisch bedienbare
achterklep wordt automatisch
geopend/gesloten als aan de volgende
voorwaarden wordt voldaan:
• De handsfree-functie van de
elektrisch bedienbare achterklep is
ingeschakeld (→blz. 163)
• Het contact staat UIT.
• De elektronische sleutel bevindt zich
binnen het werkingsbereik.
(→Blz. 201)
• Er wordt een voet onder het midden
van de achterbumper geplaatst en
deze wordt van de achterbumper
vandaan bewogen. De elektrisch
bedienbare achterklep wordt mogelijk
ook bediend door een hand, elleboog,
knie, enz. onder het midden van de
achterbumper te plaatsen en van deachterbumper vandaan te bewegen.
Houd het lichaamsdeel dicht genoeg
bij het midden van de achterbumper.
Situaties waarin de handsfree
elektrisch bedienbare achterklep
mogelijk niet goed werkt (auto's met
handsfree elektrisch bedienbare
achterklep)
In de volgende situaties werkt de
handsfree elektrisch bedienbare
achterklep mogelijk niet goed:
• Als een voet wordt gesignaleerd onder
de achterbumper
• Als er hard met een voet tegen de
achterbumper wordt getrapt of als de
achterbumper een poosje wordt
aangeraakt
Als de achterbumper een poosje is
aangeraakt, wacht dan even voordat u
de handsfree elektrisch bedienbare
achterklep weer probeert te bedienen.
• Als de achterklep wordt bediend
terwijl een persoon zich te dicht bij de
achterbumper bevindt
• Als een externe bron van
radiografische signalen de
communicatie tussen de
elektronische sleutel en de auto
verstoort (→blz. 202)
• Bij het laden via een externe
voedingsbron of het aansluiten van
een AC-laadkabel
• Wanneer de auto in de buurt van een
bron van elektromagnetische velden
(zoals een parkeerplaats voor betaald
parkeren, een tankstation, een
elektrisch verwarmde weg of
tl-lampen) geparkeerd staat die de
gevoeligheid van de handsfree
elektrisch bedienbare achterklep
negatief beïnvloedt
• Wanneer de auto zich in de buurt
bevindt van een televisiezendmast,
elektriciteitscentrale, radiozender,
videowall, luchthaven of andere
4.2 Openen, sluiten en vergrendelen van de portieren
194

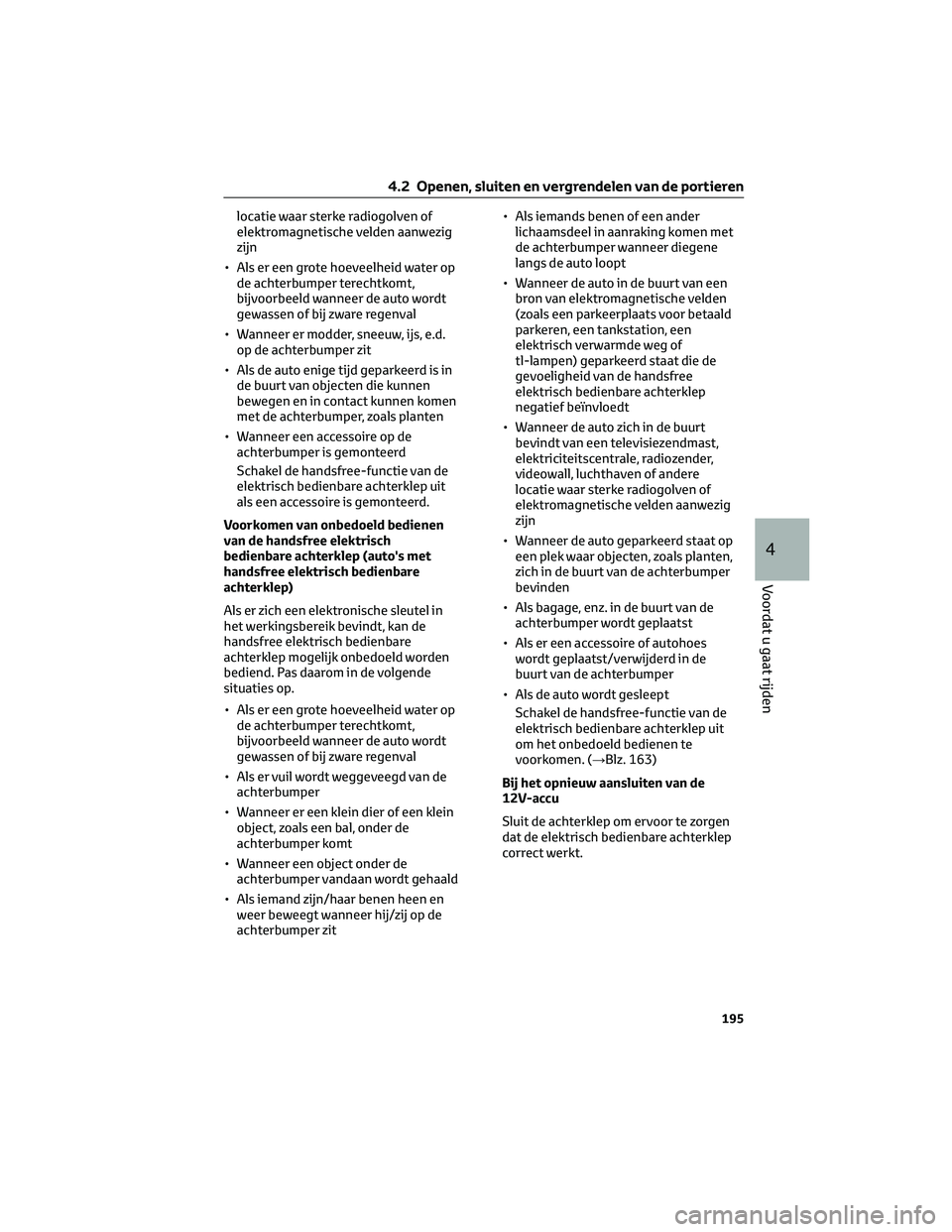

locatie waar sterke radiogolven of
elektromagnetische velden aanwezig
zijn
• Als er een grote hoeveelheid water op
de achterbumper terechtkomt,
bijvoorbeeld wanneer de auto wordt
gewassen of bij zware regenval
• Wanneer er modder, sneeuw, ijs, e.d.
op de achterbumper zit
• Als de auto enige tijd geparkeerd is in
de buurt van objecten die kunnen
bewegen en in contact kunnen komen
met de achterbumper, zoals planten
• Wanneer een accessoire op de
achterbumper is gemonteerd
Schakel de handsfree-functie van de
elektrisch bedienbare achterklep uit
als een accessoire is gemonteerd.
Voorkomen van onbedoeld bedienen
van de handsfree elektrisch
bedienbare achterklep (auto's met
handsfree elektrisch bedienbare
achterklep)
Als er zich een elektronische sleutel in
het werkingsbereik bevindt, kan de
handsfree elektrisch bedienbare
achterklep mogelijk onbedoeld worden
bediend. Pas daarom in de volgende
situaties op.
• Als er een grote hoeveelheid water op
de achterbumper terechtkomt,
bijvoorbeeld wanneer de auto wordt
gewassen of bij zware regenval
• Als er vuil wordt weggeveegd van de
achterbumper
• Wanneer er een klein dier of een klein
object, zoals een bal, onder de
achterbumper komt
• Wanneer een object onder de
achterbumper vandaan wordt gehaald
• Als iemand zijn/haar benen heen en
weer beweegt wanneer hij/zij op de
achterbumper zit• Als iemands benen of een ander
lichaamsdeel in aanraking komen met
de achterbumper wanneer diegene
langs de auto loopt
• Wanneer de auto in de buurt van een
bron van elektromagnetische velden
(zoals een parkeerplaats voor betaald
parkeren, een tankstation, een
elektrisch verwarmde weg of
tl-lampen) geparkeerd staat die de
gevoeligheid van de handsfree
elektrisch bedienbare achterklep
negatief beïnvloedt
• Wanneer de auto zich in de buurt
bevindt van een televisiezendmast,
elektriciteitscentrale, radiozender,
videowall, luchthaven of andere
locatie waar sterke radiogolven of
elektromagnetische velden aanwezig
zijn
• Wanneer de auto geparkeerd staat op
een plek waar objecten, zoals planten,
zich in de buurt van de achterbumper
bevinden
• Als bagage, enz. in de buurt van de
achterbumper wordt geplaatst
• Als er een accessoire of autohoes
wordt geplaatst/verwijderd in de
buurt van de achterbumper
• Als de auto wordt gesleept
Schakel de handsfree-functie van de
elektrisch bedienbare achterklep uit
om het onbedoeld bedienen te
voorkomen. (→Blz. 163)
Bij het opnieuw aansluiten van de
12V-accu
Sluit de achterklep om ervoor te zorgen
dat de elektrisch bedienbare achterklep
correct werkt.
4.2 Openen, sluiten en vergrendelen van de portieren
195
4
Voordat u gaat rijden

Indien het openingssysteem van de
achterklep niet werkt
De achterklep kan van binnenuit worden
ontgrendeld.
1. Verwijder het deksel.
Omwikkel het uiteinde van de
schroevendraaier met een doek om
schade te voorkomen.
2. Draai de schroef iets los.
3. Draai het kapje.
4. Beweeg de hendel.5. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Persoonlijke voorkeursinstellingen
Instellingen (bijv. openingshoek
elektrisch bedienbare achterklep) kunnen
worden gewijzigd. (Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen:→blz. 525)
WAARSCHUWING!
Sluitsysteem achterklep
• Wanneer de achterklep nog
enigszins geopend is, zal het
sluitsysteem van de achterklep deze
automatisch volledig sluiten. Het
duurt enkele seconden voordat het
sluitsysteem van de achterklep in
werking treedt. Zorg ervoor dat uw
vingers e.d. niet bekneld raken,
aangezien dit ernstig letsel tot
gevolg kan hebben.
• Wees voorzichtig wanneer u het
sluitsysteem gebruikt, aangezien het
systeem nog werkt wanneer de
elektrisch bedienbare achterklep is
uitgeschakeld.
4.2 Openen, sluiten en vergrendelen van de portieren
196

WAARSCHUWING!(Vervolgd)
Elektrisch bedienbare achterklep
Neem bij het bedienen van de
elektrisch bedienbare achterklep de
volgende voorzorgsmaatregelen in
acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Controleer de omgeving op
eventueel aanwezige obstakels of
andere zaken die ervoor kunnen
zorgen dat uw bezittingen klem
komen te zitten.
• Zorg er als er iemand dichtbij staat
voor dat deze persoon veilig is en
meld dat u de achterklep gaat
openen of sluiten.
• Als de elektrisch bedienbare
achterklep wordt uitgeschakeld
terwijl deze in werking is, wordt de
automatische werking gestopt. De
achterklep moet vervolgens met de
hand worden bediend. Wees extra
voorzichtig op een helling aangezien
de achterklep plotseling open of
dicht kan gaan.
• Wanneer niet langer aan de
voorwaarden voor de werking van de
elektrisch bedienbare achterklep
wordt voldaan, klinkt er mogelijk een
zoemer en zal de achterklep mogelijk
niet meer openen of sluiten. De
achterklep moet vervolgens met de
hand worden bediend. Wees extra
voorzichtig op een helling aangezien
de achterklep plotseling open of
dicht kan gaan.
• Als de auto op een heuvel staat, kan
de achterklep plotseling dichtvallen,
nadat deze automatisch is geopend.
Zorg ervoor dat de achterklep
volledig is geopend.
WAARSCHUWING!(Vervolgd)
• In de volgende situaties signaleert de
elektrisch bedienbare achterklep
mogelijk een storing en wordt de
automatische bediening
uitgeschakeld. In dit geval moet de
achterklep met de hand worden
bediend. Wees extra voorzichtig op
een helling aangezien de achterklep
plotseling open of dicht kan gaan.
– Wanneer de achterklep met een
obstakel in aanraking komt
– Wanneer de spanning van de
12V-accu plotseling laag wordt,
bijvoorbeeld wanneer het contact
AAN wordt gezet, of wanneer het
hybridesysteem tijdens de
automatische bediening wordt
gestart
• Als er op de achterklep een
fietsendrager of een vergelijkbaar
zwaar onderdeel gemonteerd is,
werkt de elektrisch bedienbare
achterklep mogelijk niet of kan de
achterklep na het openen dichtvallen,
waardoor lichaamsdelen bekneld
kunnen raken en letsel kan optreden.
Wij raden u aan om originele
Toyota-onderdelen te gebruiken
wanneer u accessoires op de
achterklep wilt monteren.
Klembeveiliging
Neem daarom onderstaande
voorzorgsmaatregelen. Het niet in acht
nemen van de voorzorgsmaatregelen
kan dodelijk of ernstig letsel tot gevolg
hebben.
• Gebruik geen lichaamsdelen om de
klembeveiliging opzettelijk te
activeren.
• Het is mogelijk dat de klembeveiliging
niet meer werkt als de achterklep
bijna gesloten is. Zorg ervoor dat uw
vingers of andere zaken niet bekneld
raken.
• De vorm van het voorwerp dat klem
komt te zitten, kan ertoe leiden dat de
klembeveiliging niet werkt. Zorg
ervoor dat uw vingers of andere
zaken niet bekneld raken.
4.2 Openen, sluiten en vergrendelen van de portieren
197
4
Voordat u gaat rijden

WAARSCHUWING!(Vervolgd)
Handsfree elektrisch bedienbare
achterklep (indien aanwezig)
Neem bij het bedienen van de handsfree
elektrisch bedienbare achterklep de
volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Controleer de omgeving op eventueel
aanwezige obstakels of andere zaken
die ervoor kunnen zorgen dat uw
bezittingen klem komen te zitten.
• Raak als u uw voet in de buurt van de
onderzijde van het midden van de
achterbumper plaatst en ervandaan
beweegt de uitlaatpijpen niet aan
totdat deze voldoende zijn afgekoeld,
aangezien het aanraken van een hete
uitlaatpijp brandwonden kan
veroorzaken.
• Laat de elektronische sleutel niet
achter binnen het werkingsbereik
(detectiegebied) of in de
bagageruimte.
OPMERKING
Achterklepspindels
De achterklep is voorzien van spindels
die de achterklep op zijn plaats houden.
Neem de volgende
voorzorgsmaatregelen in acht. Anders
kunnen de achterklepspindels
beschadigd raken, waardoor deze niet
meer werken.
• Raak de pen nooit aan met
handschoenen of andere stoffen
voorwerpen.
OPMERKING(Vervolgd)
• Bevestig alleen originele
Toyota-accessoires aan de
achterklep.
• Plaats uw handen nooit op de spindel
en oefen er nooit zijdelingse krachten
op uit.
Voorkomen van storingen aan het
sluitsysteem van de achterklep
Oefen geen grote kracht uit op de
achterklep terwijl het sluitsysteem in
werking is. Het uitoefenen van
overmatige kracht kan storingen aan het
sluitsysteem van de achterklep
veroorzaken.
Voorkomen van beschadiging van de
elektrisch bedienbare achterklep
• Controleer of er geen ijs zit tussen de
achterklep en de sponning, waardoor
de achterklep niet bediend kan
worden. Wanneer er zich te veel
gewicht op de achterklep bevindt,
kunnen bij het bedienen van de
elektrisch bedienbare achterklep
storingen optreden.
• Oefen geen grote kracht uit op de
achterklep terwijl de elektrisch
bedienbare achterklep in werking is.
• Voorkom dat de sensoren (aan de
rechter- en linkerzijde van de
elektrisch bedienbare achterklep)
beschadigd raken door scherpe
voorwerpen. Wanneer de sensor is
losgenomen, kan de elektrisch
bedienbare achterklep niet
automatisch worden gesloten.
Voorzorgsmaatregelen handsfree
elektrisch bedienbare achterklep
(indien aanwezig)
De sensor regeling voetbediening
bevindt zich achter aan de onderzijde
van het midden van de achterbumper.
Neem de volgende
voorzorgsmaatregelen in acht om
ervoor te zorgen dat de handsfree
elektrisch bedienbare achterklep goed
werkt:
• Houd de onderzijde van het midden
van de achterbumper te allen tijde
4.2 Openen, sluiten en vergrendelen van de portieren
198
