TOYOTA RAV4 PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2022, Model line: RAV4 PLUG-IN HYBRID, Model: TOYOTA RAV4 PLUG-IN HYBRID 2022Pages: 610, PDF Size: 139.2 MB
Page 161 of 610

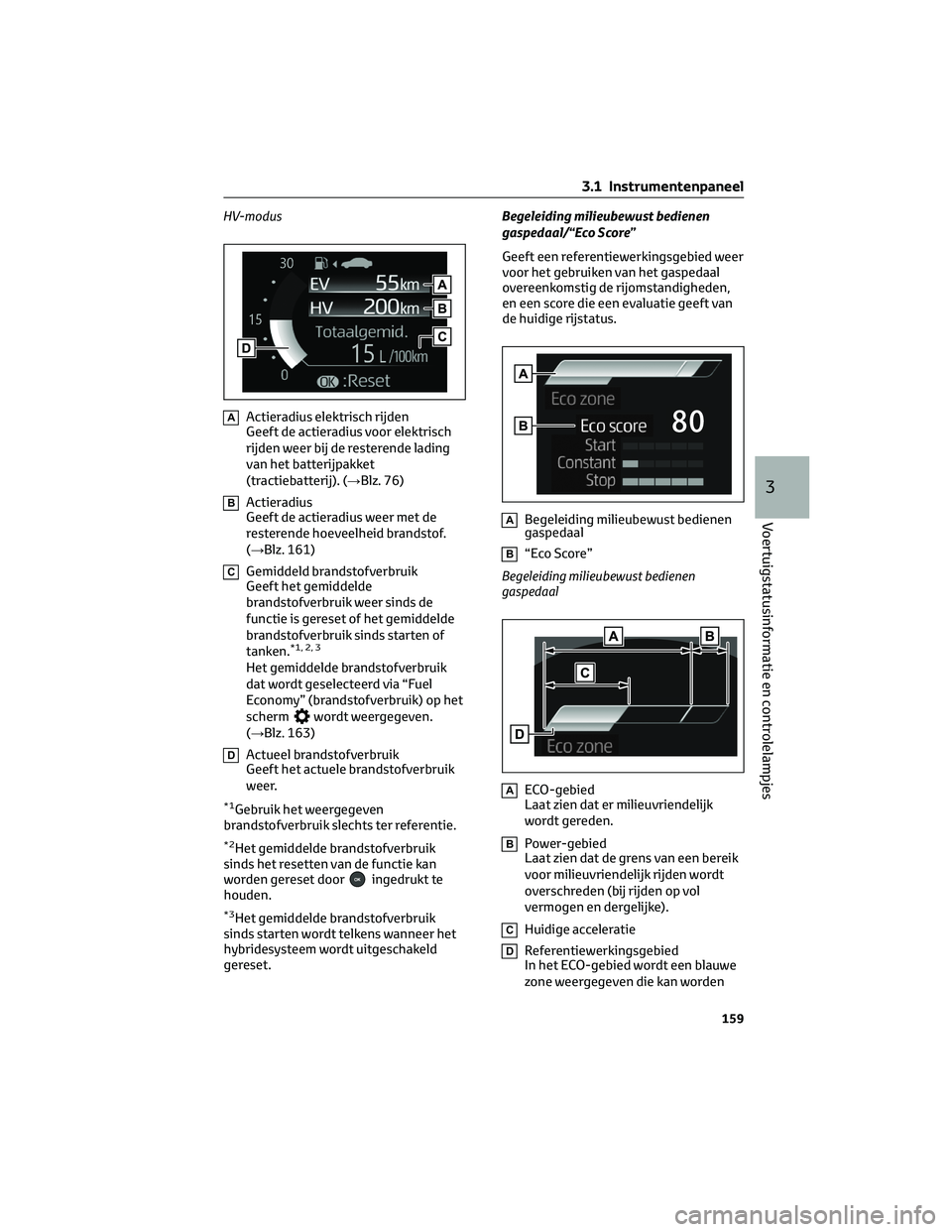

HV-modus
AActieradius elektrisch rijden
Geeft de actieradius voor elektrisch
rijden weer bij de resterende lading
van het batterijpakket
(tractiebatterij). (→Blz. 76)
BActieradius
Geeft de actieradius weer met de
resterende hoeveelheid brandstof.
(→Blz. 161)
CGemiddeld brandstofverbruik
Geeft het gemiddelde
brandstofverbruik weer sinds de
functie is gereset of het gemiddelde
brandstofverbruik sinds starten of
tanken.
*1, 2, 3
Het gemiddelde brandstofverbruik
dat wordt geselecteerd via “Fuel
Economy” (brandstofverbruik) op het
scherm
wordt weergegeven.
(→Blz. 163)
DActueel brandstofverbruik
Geeft het actuele brandstofverbruik
weer.
*1Gebruik het weergegeven
brandstofverbruik slechts ter referentie.
*2Het gemiddelde brandstofverbruik
sinds het resetten van de functie kan
worden gereset door
ingedrukt te
houden.
*3Het gemiddelde brandstofverbruik
sinds starten wordt telkens wanneer het
hybridesysteem wordt uitgeschakeld
gereset.Begeleiding milieubewust bedienen
gaspedaal/“Eco Score”
Geeft een referentiewerkingsgebied weer
voor het gebruiken van het gaspedaal
overeenkomstig de rijomstandigheden,
en een score die een evaluatie geeft van
de huidige rijstatus.
ABegeleiding milieubewust bedienen
gaspedaal
B“Eco Score”
Begeleiding milieubewust bedienen
gaspedaal
AECO-gebied
Laat zien dat er milieuvriendelijk
wordt gereden.
BPower-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt
overschreden (bij rijden op vol
vermogen en dergelijke).
CHuidige acceleratie
DReferentiewerkingsgebied
In het ECO-gebied wordt een blauwe
zone weergegeven die kan worden
3.1 Instrumentenpaneel
159
3
Voertuigstatusinformatie en controlelampjes
Page 162 of 610

gebruikt als
referentiewerkingsgebied voor het
gebruiken van het gaspedaal
overeenkomstig de
rijomstandigheden, zoals bij
wegrijden en rijden met constante
snelheid.
Het display voor begeleiding
milieubewust bedienen gaspedaal
verandert overeenkomstig de
rijomstandigheden, zoals bij
wegrijden en rijden met constante
snelheid.
Het is gemakkelijker om
milieuvriendelijk te rijden door te
rijden overeenkomstig het display dat
de bedieningen van het gaspedaal
toont en binnen het
referentiewerkingsbereik te blijven.
“Eco Score”
De rijstatus voor de volgende 3 situaties
wordt geëvalueerd op 5 niveaus: soepel
accelereren bij wegrijden (“Start”), rijden
zonder plotseling accelereren (“Cruise”
(Constant)) en soepel stoppen (“Stop”).
Elke keer dat de auto tot stilstand wordt
gebracht, wordt een score weergegeven
op basis van een perfecte score van
100 punten.
AScore
B“Start”
C“Cruise” (constant)
D“Stop”
De 3 situaties worden tijdens het
rijden met de iconen weergegeven.Lezen van het staafdisplay:
Score Staafdisplay
Niet be-
oordeeld
Laag
Hoog
Na het wegrijden wordt de “Eco Score”
pas weergegeven als de rijsnelheid hoger
wordt dan ongeveer 20 km/h.
Telkens als de auto wegrijdt, wordt de
“Eco Score” gereset en wordt een nieuwe
evaluatie gestart.
Als het hybridesysteem stopt, wordt de
huidige totaalscore weergegeven.
*
*
De score wordt alleen weergegeven
wanneer “Eco Score” wordt geselecteerd
voor “Closing Display” (afsluitend
scherm). (→Blz. 163)
EV-verhouding/EV-rijverhouding
AVerstreken tijd sinds starten
Weergave van de verstreken tijd sinds
het starten van het hybridesysteem.
*
BEV-rijverhouding sinds starten
Weergave van het percentage dat
elektrisch is gereden sinds het
starten van het hybridesysteem.
*
*
Telkens als het hybridesysteem stopt,
wordt dit gereset.
3.1 Instrumentenpaneel
160
Page 163 of 610

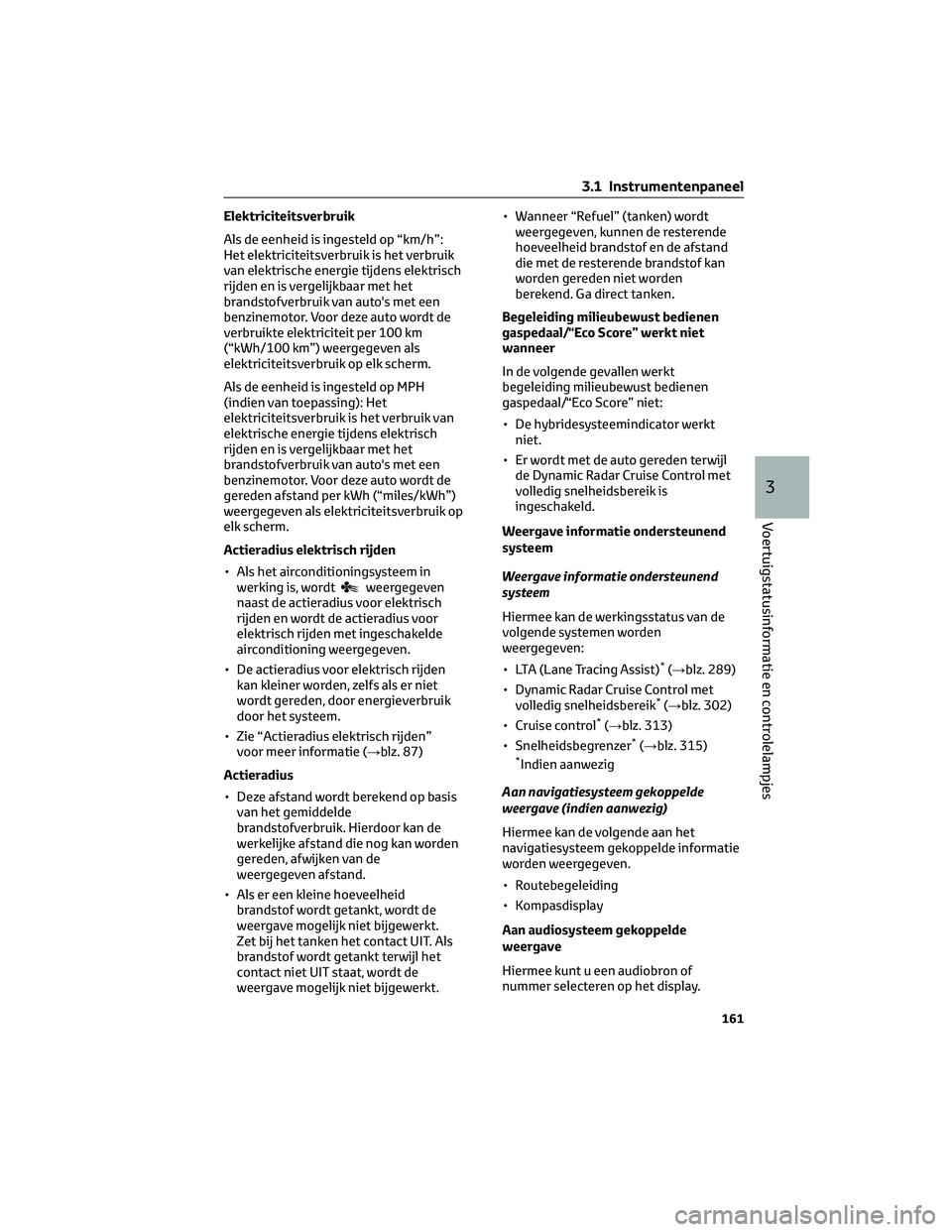

Elektriciteitsverbruik
Als de eenheid is ingesteld op “km/h”:
Het elektriciteitsverbruik is het verbruik
van elektrische energie tijdens elektrisch
rijden en is vergelijkbaar met het
brandstofverbruik van auto's met een
benzinemotor. Voor deze auto wordt de
verbruikte elektriciteit per 100 km
(“kWh/100 km”) weergegeven als
elektriciteitsverbruik op elk scherm.
Als de eenheid is ingesteld op MPH
(indien van toepassing): Het
elektriciteitsverbruik is het verbruik van
elektrische energie tijdens elektrisch
rijden en is vergelijkbaar met het
brandstofverbruik van auto's met een
benzinemotor. Voor deze auto wordt de
gereden afstand per kWh (“miles/kWh”)
weergegeven als elektriciteitsverbruik op
elk scherm.
Actieradius elektrisch rijden
• Als het airconditioningsysteem in
werking is, wordt
weergegeven
naast de actieradius voor elektrisch
rijden en wordt de actieradius voor
elektrisch rijden met ingeschakelde
airconditioning weergegeven.
• De actieradius voor elektrisch rijden
kan kleiner worden, zelfs als er niet
wordt gereden, door energieverbruik
door het systeem.
• Zie “Actieradius elektrisch rijden”
voor meer informatie (→blz. 87)
Actieradius
• Deze afstand wordt berekend op basis
van het gemiddelde
brandstofverbruik. Hierdoor kan de
werkelijke afstand die nog kan worden
gereden, afwijken van de
weergegeven afstand.
• Als er een kleine hoeveelheid
brandstof wordt getankt, wordt de
weergave mogelijk niet bijgewerkt.
Zet bij het tanken het contact UIT. Als
brandstof wordt getankt terwijl het
contact niet UIT staat, wordt de
weergave mogelijk niet bijgewerkt.• Wanneer “Refuel” (tanken) wordt
weergegeven, kunnen de resterende
hoeveelheid brandstof en de afstand
die met de resterende brandstof kan
worden gereden niet worden
berekend. Ga direct tanken.
Begeleiding milieubewust bedienen
gaspedaal/“Eco Score” werkt niet
wanneer
In de volgende gevallen werkt
begeleiding milieubewust bedienen
gaspedaal/“Eco Score” niet:
• De hybridesysteemindicator werkt
niet.
• Er wordt met de auto gereden terwijl
de Dynamic Radar Cruise Control met
volledig snelheidsbereik is
ingeschakeld.
Weergave informatie ondersteunend
systeem
Weergave informatie ondersteunend
systeem
Hiermee kan de werkingsstatus van de
volgende systemen worden
weergegeven:
• LTA (Lane Tracing Assist)
*(→blz. 289)
• Dynamic Radar Cruise Control met
volledig snelheidsbereik
*(→blz. 302)
• Cruise control*(→blz. 313)
• Snelheidsbegrenzer*(→blz. 315)*Indien aanwezig
Aan navigatiesysteem gekoppelde
weergave (indien aanwezig)
Hiermee kan de volgende aan het
navigatiesysteem gekoppelde informatie
worden weergegeven.
• Routebegeleiding
• Kompasdisplay
Aan audiosysteem gekoppelde
weergave
Hiermee kunt u een audiobron of
nummer selecteren op het display.
3.1 Instrumentenpaneel
161
3
Voertuigstatusinformatie en controlelampjes
Page 164 of 610

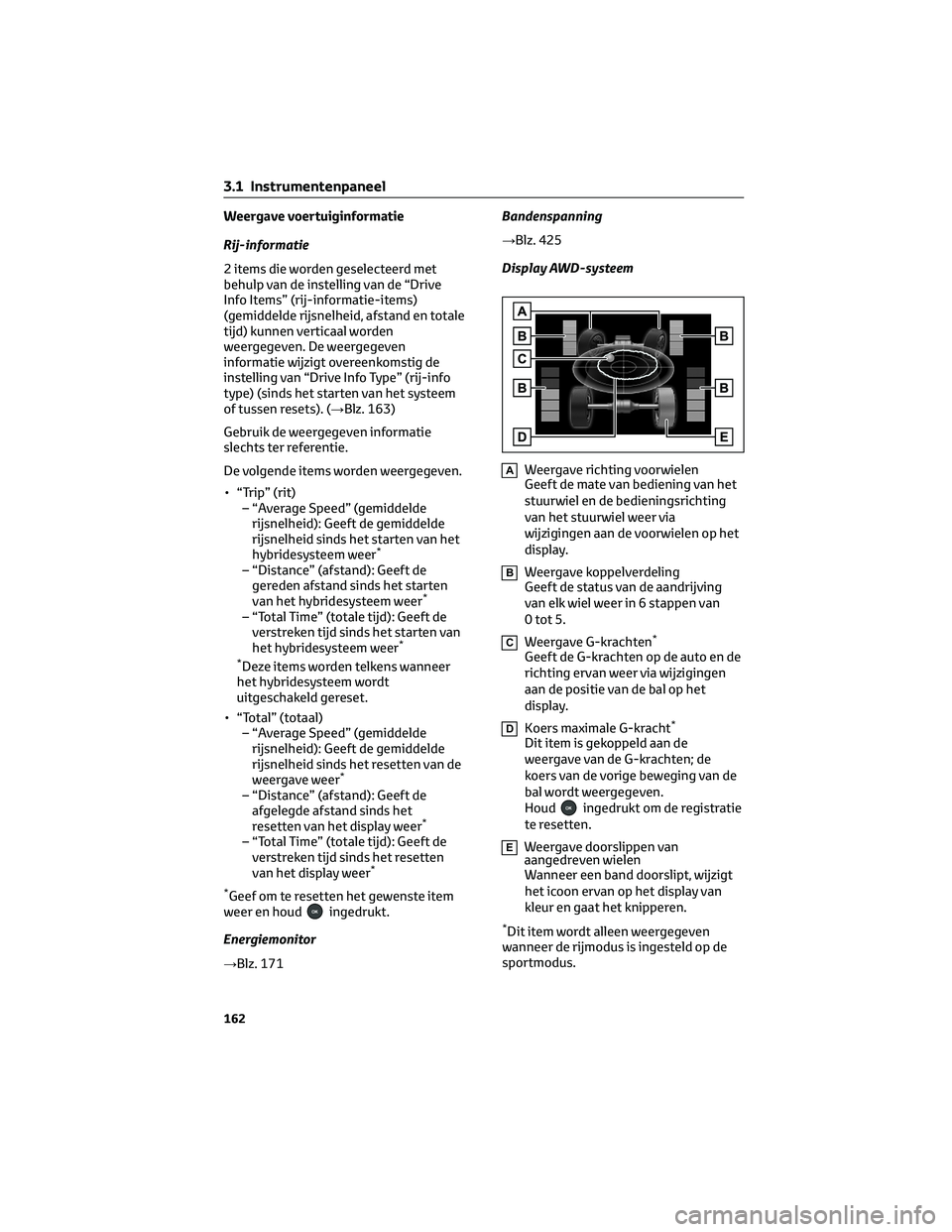

Weergave voertuiginformatie
Rij-informatie
2 items die worden geselecteerd met
behulp van de instelling van de “Drive
Info Items” (rij-informatie-items)
(gemiddelde rijsnelheid, afstand en totale
tijd) kunnen verticaal worden
weergegeven. De weergegeven
informatie wijzigt overeenkomstig de
instelling van “Drive Info Type” (rij-info
type) (sinds het starten van het systeem
of tussen resets). (→Blz. 163)
Gebruik de weergegeven informatie
slechts ter referentie.
De volgende items worden weergegeven.
• “Trip” (rit)
– “Average Speed” (gemiddelde
rijsnelheid): Geeft de gemiddelde
rijsnelheid sinds het starten van het
hybridesysteem weer
*
– “Distance” (afstand): Geeft de
gereden afstand sinds het starten
van het hybridesysteem weer
*
– “Total Time” (totale tijd): Geeft de
verstreken tijd sinds het starten van
het hybridesysteem weer
*
*
Deze items worden telkens wanneer
het hybridesysteem wordt
uitgeschakeld gereset.
• “Total” (totaal)
– “Average Speed” (gemiddelde
rijsnelheid): Geeft de gemiddelde
rijsnelheid sinds het resetten van de
weergave weer
*
– “Distance” (afstand): Geeft de
afgelegde afstand sinds het
resetten van het display weer
*
– “Total Time” (totale tijd): Geeft de
verstreken tijd sinds het resetten
van het display weer
*
*
Geef om te resetten het gewenste item
weer en houdingedrukt.
Energiemonitor
→Blz. 171Bandenspanning
→Blz. 425
Display AWD-systeem
AWeergave richting voorwielen
Geeft de mate van bediening van het
stuurwiel en de bedieningsrichting
van het stuurwiel weer via
wijzigingen aan de voorwielen op het
display.
BWeergave koppelverdeling
Geeft de status van de aandrijving
van elk wiel weer in 6 stappen van
0 tot 5.
CWeergave G-krachten*
Geeft de G-krachten op de auto en de
richting ervan weer via wijzigingen
aan de positie van de bal op het
display.
DKoers maximale G-kracht*
Dit item is gekoppeld aan de
weergave van de G-krachten; de
koers van de vorige beweging van de
bal wordt weergegeven.
Houd
ingedrukt om de registratie
te resetten.
EWeergave doorslippen van
aangedreven wielen
Wanneer een band doorslipt, wijzigt
het icoon ervan op het display van
kleur en gaat het knipperen.
*Dit item wordt alleen weergegeven
wanneer de rijmodus is ingesteld op de
sportmodus.
3.1 Instrumentenpaneel
162
Page 165 of 610

Weergave instellingen
De voertuiginstellingen en de op het
scherm weergegeven informatie kunnen
worden gewijzigd met behulp van de
bedieningstoetsen van het
instrumentenpaneel.
Instellen
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer het
gewenste item.
• Als de functie wordt in- en
uitgeschakeld of als het volume, enz.
wordt gewijzigd op het instelscherm,
wordt de instelling, telkens wanneer
op
wordt gedrukt, gewijzigd.
• Het instelscherm wordt
weergegeven door
ingedrukt te
houden en wordt weergegeven voor
functies waarvoor informatie over
de werking, de informatie op het
display, enz. van een functie kan
worden geselecteerd. Selecteer, als
het instelscherm wordt
weergegeven, de instelling of de
gewenste waarde (tijd, enz.) met
behulp van
.
3. Druk na het wijzigen van de
instellingen op
van de
bedieningstoetsen van het
instrumentenpaneel.
LTA (Lane Tracing Assist) (indien
aanwezig) (→blz. 289)
Hiermee kunt u de volgende zaken
instellen.
• “Lane Center” (mid. rijstrook)
Hiermee kunt u de Lane
Centering-functie in- of uitschakelen.
• “Steering Assist” (stuurhulp)
Hiermee kunt u de stuurassistentie in-
of uitschakelen.
• “Alert” (waarsch.)Hiermee kunt u de meldingsmethodes
van de Lane Departure Alert wijzigen.
• “Sensitivity” (gevoeligh.)
Hiermee kunt u de gevoeligheid van
de Lane Departure Alert instellen.
• “Sway Warning” (uitzw. waarsch.)
Hiermee kunt u de waarschuwing voor
slingeren in- of uitschakelen.
• “Sway Sensitivity” (gevoel. uitzw.)
Hiermee kunt u de gevoeligheid van
de waarschuwing voor slingeren
instellen.
PCS (Pre-Crash Safety-systeem)
(indien aanwezig) (→blz. 281)
Hiermee kunt u de volgende zaken
instellen.
• PCS aan/uit
Hiermee kunt u het Pre-Collision-
systeem in- of uitschakelen.
• “Sensitivity” (gevoeligh.)
Hiermee kunt u het
waarschuwingstijdstip van het
Pre-Crash Safety-systeem wijzigen.
BSM (Blind Spot Monitor) (indien
aanwezig) (→blz. 317)
Hiermee kunt u de volgende zaken
instellen.
• BSM (Blind Spot Monitor) aan/uit
Hiermee kunt u het BSM-systeem in-
of uitschakelen.
• “Brightness” (helderheid)
Hiermee kunt u de helderheid van de
indicatoren in de buitenspiegels
wijzigen. (→Blz. 317)
• “Sensitivity” (gevoeligh.)
Hiermee kunt u de timing van de
waarschuwing voor een naderend
voertuig wijzigen.
(Toyota Parking Assist-sensor)
(→blz. 339)
Hiermee kunt u de volgende zaken
instellen.
3.1 Instrumentenpaneel
163
3
Voertuigstatusinformatie en controlelampjes
Page 166 of 610

• Toyota Parking Assist-sensor aan/uit
Hiermee kan de Toyota Parking
Assist-sensor worden in- of
uitgeschakeld.
• “Volume”
Hiermee kunt u het volume van de
zoemer die bij het bedienen van de
Toyota Parking Assist-sensor klinkt
instellen.
RCTA (Rear Crossing Traffic Alert) (indien
aanwezig) (→blz. 317)
• RCTA (Rear Crossing Traffic Alert)
aan/uit
Hiermee kunt u het RCTA-systeem in-
of uitschakelen.
• “Volume”
Hiermee kunt u het volume van de
RCTA-zoemer wijzigen.
PKSB (Parking Support Brake
System) (indien aanwezig) (→blz. 347)
Hiermee kunt u de Parking Support
Brake-functie in- of uitschakelen.
“HUD Main” (HUD hfd.) (indien
aanwezig) (→blz. 167)
• HUD aan/uit
Hiermee kunt u het head-up display
in- of uitschakelen.
• “HUD Brightness/Position” (HUD
helderheid/positie)
Hiermee kunnen de helderheid en de
verticale positie van het head-up
display worden ingesteld.
• “HUD Driving Support” (HUD rijhulp)
Hiermee kunt u de op het head-up
display weergegeven items wijzigen.
• “HUD Rotation” (HUD rotatie)
Hiermee kan de hoek van het head-up
display worden ingesteld.
RSA (Road Sign Assist) (indien
aanwezig) (→blz. 298)
Hiermee kunt u de volgende zaken
instellen.• Road Sign Assist aan/uit
Hiermee kunt u het RSA-systeem in-
of uitschakelen.
• “Notification Method”
(meldingsmethode)
Hiermee kunt u elke
meldingsmethode die wordt gebruikt
om de bestuurder te waarschuwen
wanneer het systeem
rijomstandigheden signaleert die
door borden zijn verboden.
• “Notification Level” (drempelw. meld.)
Hiermee kunt u elk meldingsniveau
dat wordt gebruikt om de bestuurder
te waarschuwen wanneer het systeem
een verkeersbord met een
snelheidslimiet signaleert, wijzigen.
DRCC (RSA) (indien aanwezig)
(→blz. 309)
Hiermee kunt u de Dynamic Radar Cruise
Control met Road Sign Assist in- of
uitschakelen.
Voertuiginstellingen
• “Charging Settings” (oplaadinstell.)
Hiermee kunt u de volgende zaken
instellen.
– “Charging Schedule”
(oplaadschema)
Hiermee kunt u het laadschema
registreren of wijzigen. (→Blz. 125)
– “Charging Current” (oplaadstroom)
Hiermee kunt u de laadstroom
wijzigen. (→Blz. 108)
– “Battery Heater”
(batterijverwarming)
Hiermee kunt u de verwarming van
het batterijpakket in- of
uitschakelen. (→Blz. 111)
– “Battery Cooler” (batterijkoeler)
Hiermee kunt u de koeler van het
batterijpakket in- of uitschakelen.
(→Blz. 111)
•PBD (elektrisch bedienbare
achterklep) (indien aanwezig)
(→blz. 190)
3.1 Instrumentenpaneel
164
Page 167 of 610

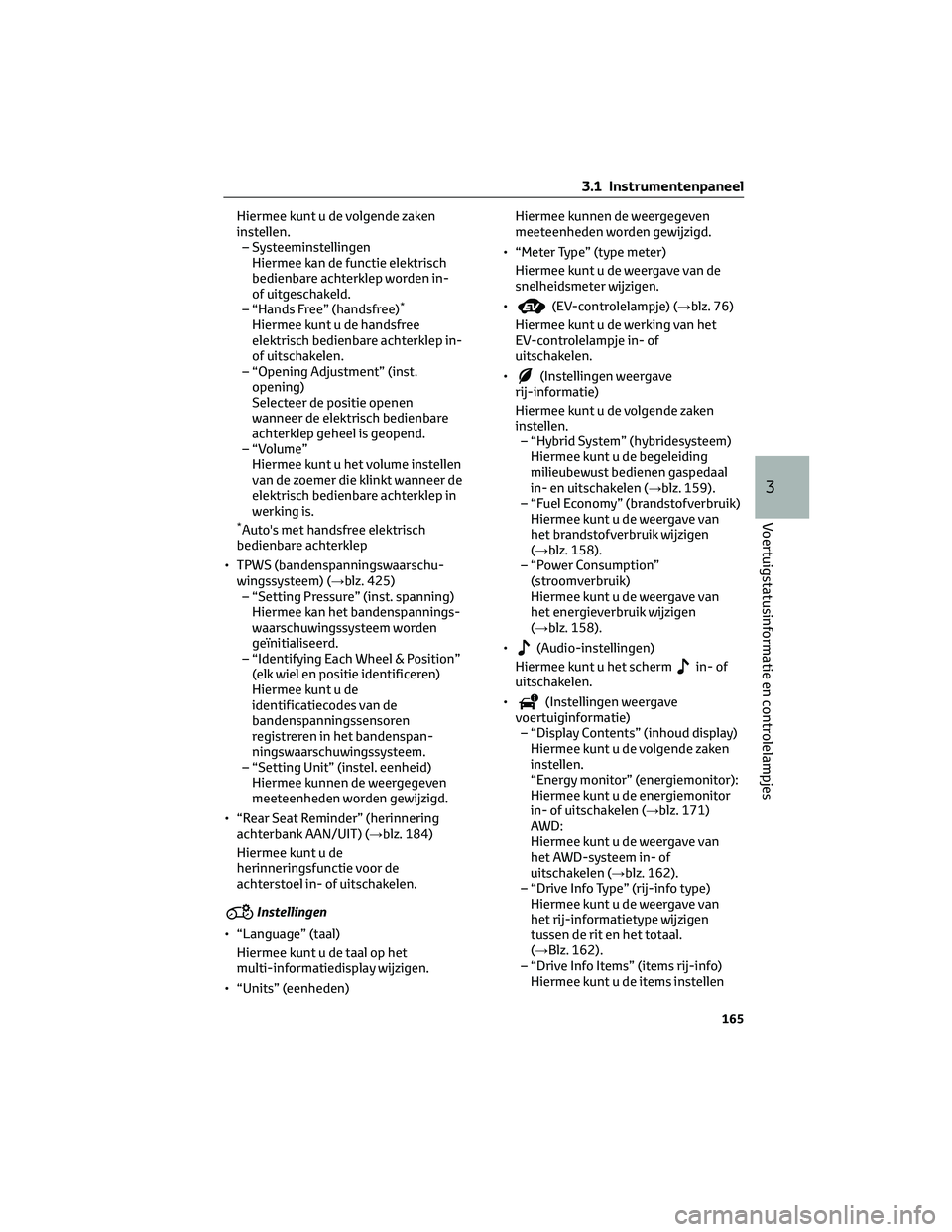

Hiermee kunt u de volgende zaken
instellen.
– Systeeminstellingen
Hiermee kan de functie elektrisch
bedienbare achterklep worden in-
of uitgeschakeld.
– “Hands Free” (handsfree)
*
Hiermee kunt u de handsfree
elektrisch bedienbare achterklep in-
of uitschakelen.
– “Opening Adjustment” (inst.
opening)
Selecteer de positie openen
wanneer de elektrisch bedienbare
achterklep geheel is geopend.
– “Volume”
Hiermee kunt u het volume instellen
van de zoemer die klinkt wanneer de
elektrisch bedienbare achterklep in
werking is.
*Auto's met handsfree elektrisch
bedienbare achterklep
• TPWS (bandenspanningswaarschu-
wingssysteem) (→blz. 425)
– “Setting Pressure” (inst. spanning)
Hiermee kan het bandenspannings-
waarschuwingssysteem worden
geïnitialiseerd.
– “Identifying Each Wheel & Position”
(elk wiel en positie identificeren)
Hiermee kunt u de
identificatiecodes van de
bandenspanningssensoren
registreren in het bandenspan-
ningswaarschuwingssysteem.
– “Setting Unit” (instel. eenheid)
Hiermee kunnen de weergegeven
meeteenheden worden gewijzigd.
• “Rear Seat Reminder” (herinnering
achterbank AAN/UIT) (→blz. 184)
Hiermee kunt u de
herinneringsfunctie voor de
achterstoel in- of uitschakelen.
Instellingen
• “Language” (taal)
Hiermee kunt u de taal op het
multi-informatiedisplay wijzigen.
• “Units” (eenheden)Hiermee kunnen de weergegeven
meeteenheden worden gewijzigd.
• “Meter Type” (type meter)
Hiermee kunt u de weergave van de
snelheidsmeter wijzigen.
•
(EV-controlelampje) (→blz. 76)
Hiermee kunt u de werking van het
EV-controlelampje in- of
uitschakelen.
•
(Instellingen weergave
rij-informatie)
Hiermee kunt u de volgende zaken
instellen.
– “Hybrid System” (hybridesysteem)
Hiermee kunt u de begeleiding
milieubewust bedienen gaspedaal
in- en uitschakelen (→blz. 159).
– “Fuel Economy” (brandstofverbruik)
Hiermee kunt u de weergave van
het brandstofverbruik wijzigen
(→blz. 158).
– “Power Consumption”
(stroomverbruik)
Hiermee kunt u de weergave van
het energieverbruik wijzigen
(→blz. 158).
•
(Audio-instellingen)
Hiermee kunt u het scherm
in- of
uitschakelen.
•
(Instellingen weergave
voertuiginformatie)
– “Display Contents” (inhoud display)
Hiermee kunt u de volgende zaken
instellen.
“Energy monitor” (energiemonitor):
Hiermee kunt u de energiemonitor
in- of uitschakelen (→blz. 171)
AWD:
Hiermee kunt u de weergave van
het AWD-systeem in- of
uitschakelen (→blz. 162).
– “Drive Info Type” (rij-info type)
Hiermee kunt u de weergave van
het rij-informatietype wijzigen
tussen de rit en het totaal.
(→Blz. 162).
– “Drive Info Items” (items rij-info)
Hiermee kunt u de items instellen
3.1 Instrumentenpaneel
165
3
Voertuigstatusinformatie en controlelampjes
Page 168 of 610

op het bovenste en onderste deel
van het rij-informatiescherm.
Hierbij kunt u kiezen uit drie items:
gemiddelde rijsnelheid, afstand en
totale tijd.
• “Closing Display” (eindscherm)
Hiermee kunt u de weergegeven
onderwerpen instellen wanneer het
contact UIT staat.
• “Pop-Up Display” (pop-updisplay)
(indien aanwezig)
Hiermee kunt u de volgende
pop-updisplays in- of uitschakelen.
Deze displays kunnen in bepaalde
situaties verschijnen.
– Display van de
kruispuntenbegeleiding van het aan
het navigatiesysteem gekoppelde
systeem (indien aanwezig)
– Display van binnenkomende
oproepen van het handsfree-
systeem (indien aanwezig)
– Bediening audio
– Bediening volume
– Spraakbediening (indien aanwezig)
• “Calender” (kalender)
Hiermee kunt u de kalender instellen.
Dit kan alleen worden ingesteld als
GPS-kalibratie van de klok is
uitgeschakeld in de instellingen van
het multimediasysteem.
• “MID OFF” (MID uit)
Er wordt een leeg scherm
weergegeven
• “Default Settings” (standaardinst.)
Hiermee kunnen de instellingen van
de weergave van het
instrumentenpaneel worden gereset.
Onderbreking van de weergave van de
instellingen
• In de volgende situaties wordt de
bediening van het instellingendisplay
tijdelijk uitgeschakeld.
– Wanneer er een
waarschuwingsmelding op het
multi-informatiedisplay verschijnt.
– Wanneer de auto begint te rijden• Instellingen voor functies waarmee de
auto niet is uitgerust, worden niet
weergegeven.
• Als een functie is uitgeschakeld,
kunnen de instellingen voor de
desbetreffende functie niet worden
geselecteerd.
WAARSCHUWING!
Waarschuwing bij het instellen van
het display
Zorg dat de auto geparkeerd staat op
een plaats met voldoende ventilatie,
aangezien het hybridesysteem tijdens
het instellen van het display moet
draaien. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die
het schadelijke koolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan leiden tot de
dood of zeer schadelijk zijn voor de
gezondheid.
OPMERKING
Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem
draait tijdens het instellen van het
display om te voorkomen dat de
12V-accu leeg raakt.
Weergave waarschuwingsmelding
Hiermee kunnen
waarschuwingsmeldingen en te nemen
maatregelen worden weergegeven als
een storing wordt gesignaleerd.
(→Blz. 474)
Comfortvoorzieningen
(suggestiefunctie)
Hiermee worden suggesties voor de
bestuurder weergegeven in de
onderstaande situaties. U kunt een
reactie op de weergegeven suggestie
selecteren met behulp van de
bedieningstoetsen van het
instrumentenpaneel.
3.1 Instrumentenpaneel
166
Page 169 of 610

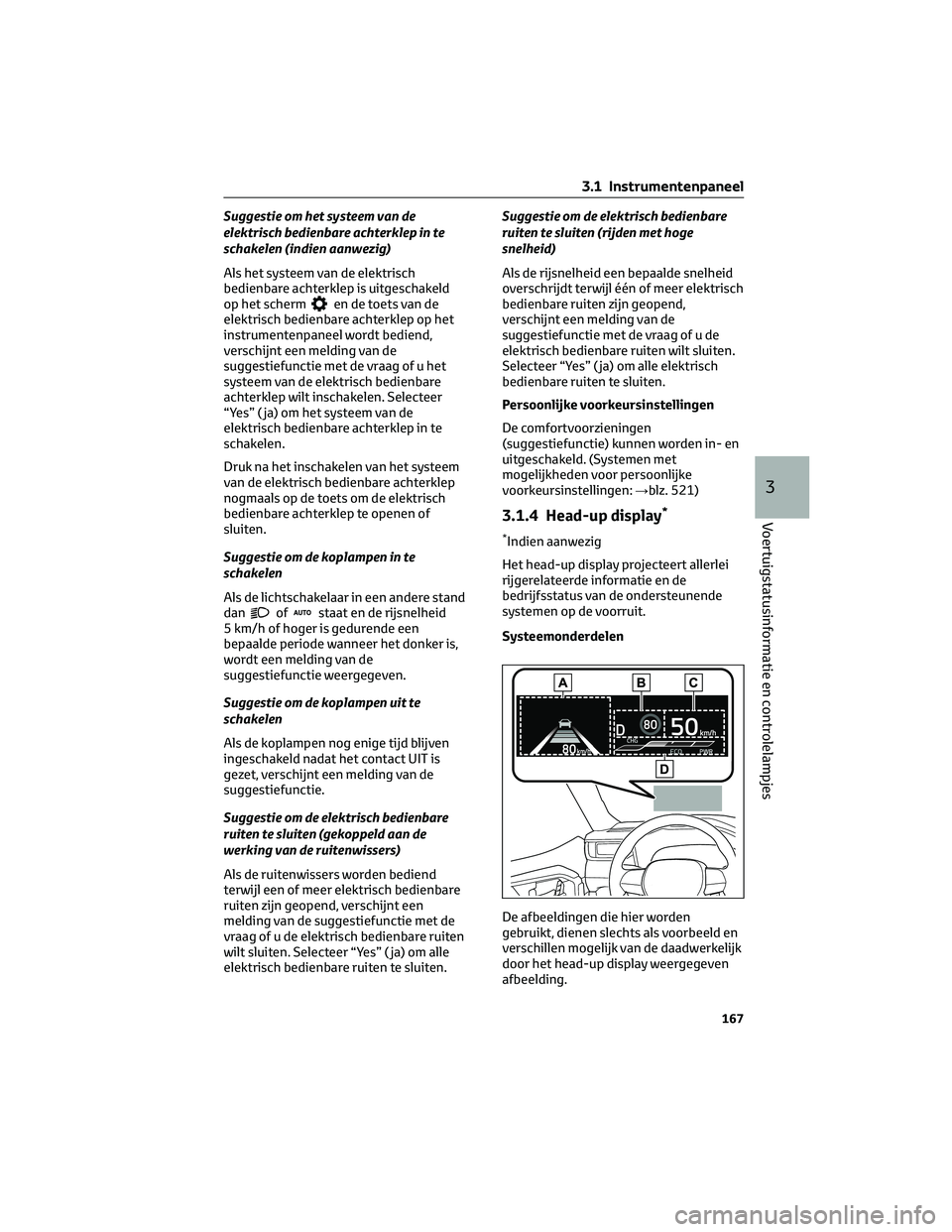

Suggestie om het systeem van de
elektrisch bedienbare achterklep in te
schakelen (indien aanwezig)
Als het systeem van de elektrisch
bedienbare achterklep is uitgeschakeld
op het scherm
en de toets van de
elektrisch bedienbare achterklep op het
instrumentenpaneel wordt bediend,
verschijnt een melding van de
suggestiefunctie met de vraag of u het
systeem van de elektrisch bedienbare
achterklep wilt inschakelen. Selecteer
“Yes” ( ja) om het systeem van de
elektrisch bedienbare achterklep in te
schakelen.
Druk na het inschakelen van het systeem
van de elektrisch bedienbare achterklep
nogmaals op de toets om de elektrisch
bedienbare achterklep te openen of
sluiten.
Suggestie om de koplampen in te
schakelen
Als de lichtschakelaar in een andere stand
dan
ofstaat en de rijsnelheid
5 km/h of hoger is gedurende een
bepaalde periode wanneer het donker is,
wordt een melding van de
suggestiefunctie weergegeven.
Suggestie om de koplampen uit te
schakelen
Als de koplampen nog enige tijd blijven
ingeschakeld nadat het contact UIT is
gezet, verschijnt een melding van de
suggestiefunctie.
Suggestie om de elektrisch bedienbare
ruiten te sluiten (gekoppeld aan de
werking van de ruitenwissers)
Als de ruitenwissers worden bediend
terwijl een of meer elektrisch bedienbare
ruiten zijn geopend, verschijnt een
melding van de suggestiefunctie met de
vraag of u de elektrisch bedienbare ruiten
wilt sluiten. Selecteer “Yes” ( ja) om alle
elektrisch bedienbare ruiten te sluiten.Suggestie om de elektrisch bedienbare
ruiten te sluiten (rijden met hoge
snelheid)
Als de rijsnelheid een bepaalde snelheid
overschrijdt terwijl één of meer elektrisch
bedienbare ruiten zijn geopend,
verschijnt een melding van de
suggestiefunctie met de vraag of u de
elektrisch bedienbare ruiten wilt sluiten.
Selecteer “Yes” ( ja) om alle elektrisch
bedienbare ruiten te sluiten.
Persoonlijke voorkeursinstellingen
De comfortvoorzieningen
(suggestiefunctie) kunnen worden in- en
uitgeschakeld. (Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen:→blz. 521)
3.1.4 Head-up display*
*Indien aanwezig
Het head-up display projecteert allerlei
rijgerelateerde informatie en de
bedrijfsstatus van de ondersteunende
systemen op de voorruit.
Systeemonderdelen
De afbeeldingen die hier worden
gebruikt, dienen slechts als voorbeeld en
verschillen mogelijk van de daadwerkelijk
door het head-up display weergegeven
afbeelding.
3.1 Instrumentenpaneel
167
3
Voertuigstatusinformatie en controlelampjes
Page 170 of 610

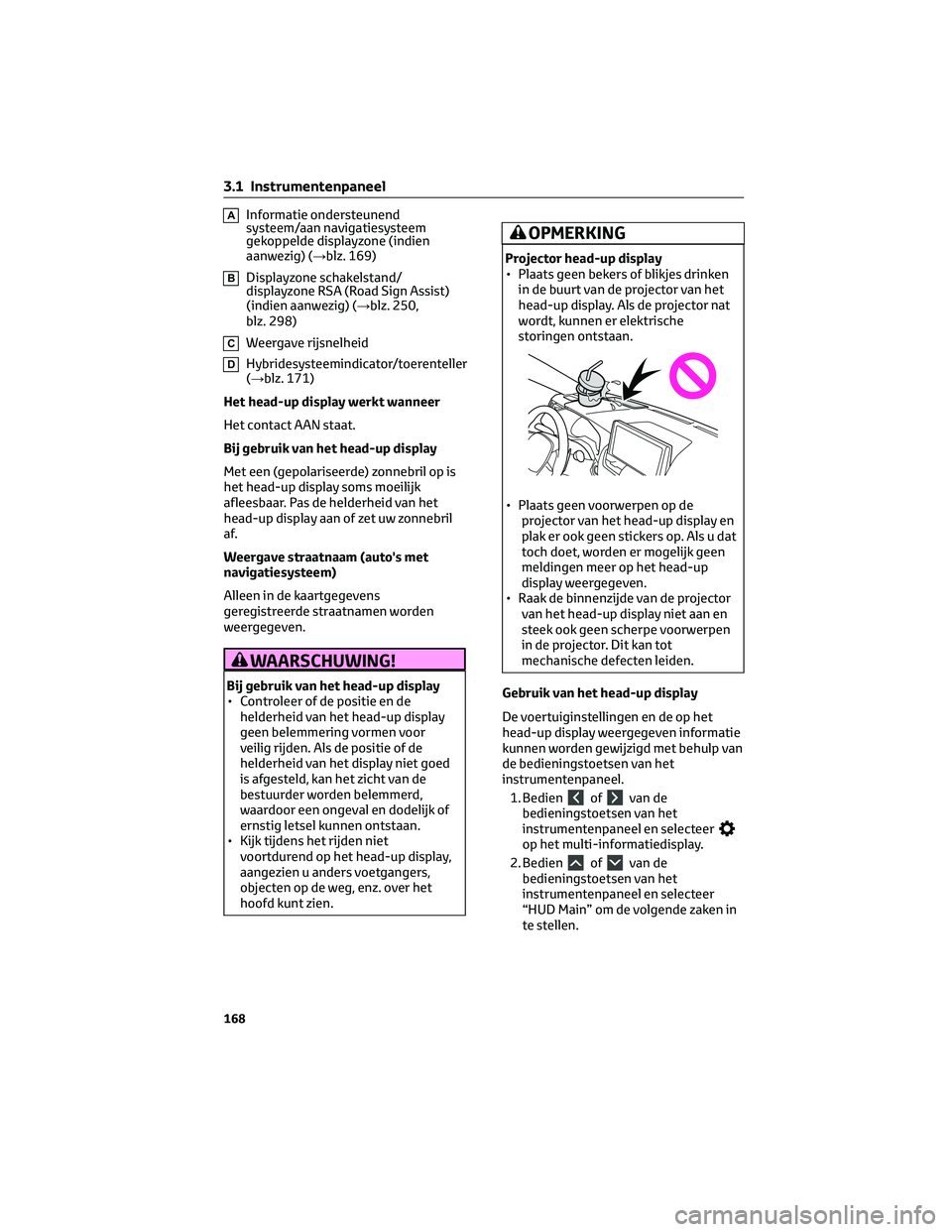

AInformatie ondersteunend
systeem/aan navigatiesysteem
gekoppelde displayzone (indien
aanwezig) (→blz. 169)
BDisplayzone schakelstand/
displayzone RSA (Road Sign Assist)
(indien aanwezig) (→blz. 250,
blz. 298)
CWeergave rijsnelheid
DHybridesysteemindicator/toerenteller
(→blz. 171)
Het head-up display werkt wanneer
Het contact AAN staat.
Bij gebruik van het head-up display
Met een (gepolariseerde) zonnebril op is
het head-up display soms moeilijk
afleesbaar. Pas de helderheid van het
head-up display aan of zet uw zonnebril
af.
Weergave straatnaam (auto's met
navigatiesysteem)
Alleen in de kaartgegevens
geregistreerde straatnamen worden
weergegeven.
WAARSCHUWING!
Bij gebruik van het head-up display
• Controleer of de positie en de
helderheid van het head-up display
geen belemmering vormen voor
veilig rijden. Als de positie of de
helderheid van het display niet goed
is afgesteld, kan het zicht van de
bestuurder worden belemmerd,
waardoor een ongeval en dodelijk of
ernstig letsel kunnen ontstaan.
• Kijk tijdens het rijden niet
voortdurend op het head-up display,
aangezien u anders voetgangers,
objecten op de weg, enz. over het
hoofd kunt zien.
OPMERKING
Projector head-up display
• Plaats geen bekers of blikjes drinken
in de buurt van de projector van het
head-up display. Als de projector nat
wordt, kunnen er elektrische
storingen ontstaan.
• Plaats geen voorwerpen op de
projector van het head-up display en
plak er ook geen stickers op. Als u dat
toch doet, worden er mogelijk geen
meldingen meer op het head-up
display weergegeven.
• Raak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen
in de projector. Dit kan tot
mechanische defecten leiden.
Gebruik van het head-up display
De voertuiginstellingen en de op het
head-up display weergegeven informatie
kunnen worden gewijzigd met behulp van
de bedieningstoetsen van het
instrumentenpaneel.
1. Bedien
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer
op het multi-informatiedisplay.
2. Bedien
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer
“HUD Main” om de volgende zaken in
te stellen.
3.1 Instrumentenpaneel
168
