TOYOTA RAV4 PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

8.1 Belangrijke informatie.........460
8.1.1 Alarmknipperlichten........460
8.1.2 Als uw auto in geval van nood tot
stilstand moet worden gebracht . .460
8.1.3 Als de onder water staat of het water
op de weg stijgt..........461
8.2 Stappen die genomen moeten worden in
noodgevallen..............462
8.2.1 Als uw auto moet worden
gesleept..............462
8.2.2 Als u denkt dat er iets mis is. . . .465
8.2.3 Als een waarschuwingslampje gaat
branden of een waarschuwingszoemer
klinkt...............466
8.2.4 Als er een waarschuwingsmelding
wordt weergegeven........474
8.2.5 Als uw auto een lekke band heeft
(auto's zonder een reservewiel) . .478
8.2.6 Als uw auto een lekke band heeft
(auto's met een reservewiel). . . .489
8.2.7 Als het hybridesysteem niet kan
worden gestart..........498
8.2.8 Als u uw sleutels verliest......499
8.2.9 Als de tankdopklep niet kan worden
geopend..............499
8.2.10 Als de elektronische sleutel niet goed
werkt...............500
8.2.11 Als de 12V-accu is ontladen . . .502
8.2.12 Als uw auto oververhit raakt . . .506
8.2.13 Als de auto vast komt te zitten . .510
Bij problemen8
459

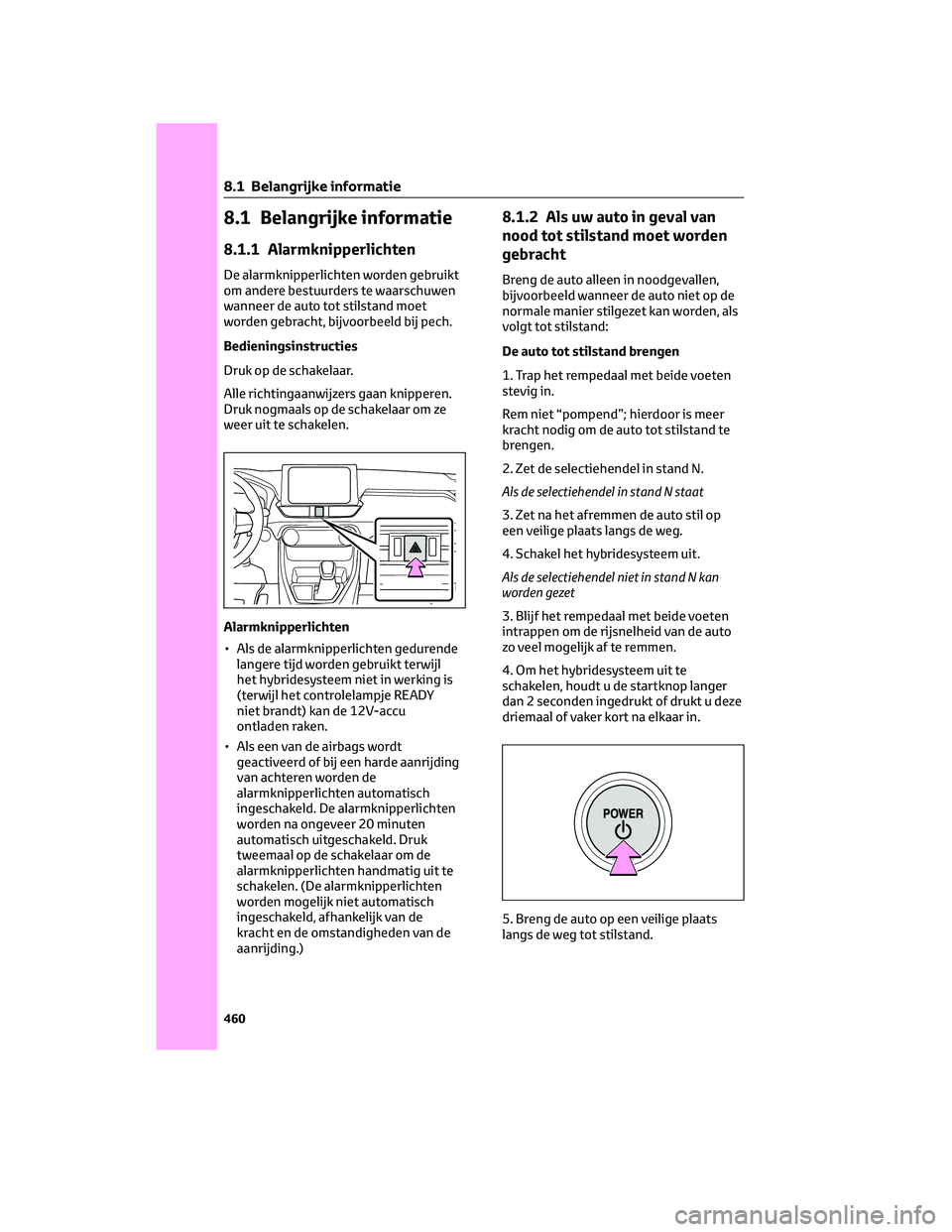

8.1 Belangrijke informatie
8.1.1 Alarmknipperlichten
De alarmknipperlichten worden gebruikt
om andere bestuurders te waarschuwen
wanneer de auto tot stilstand moet
worden gebracht, bijvoorbeeld bij pech.
Bedieningsinstructies
Druk op de schakelaar.
Alle richtingaanwijzers gaan knipperen.
Druk nogmaals op de schakelaar om ze
weer uit te schakelen.
Alarmknipperlichten
• Als de alarmknipperlichten gedurende
langere tijd worden gebruikt terwijl
het hybridesysteem niet in werking is
(terwijl het controlelampje READY
niet brandt) kan de 12V-accu
ontladen raken.
• Als een van de airbags wordt
geactiveerd of bij een harde aanrijding
van achteren worden de
alarmknipperlichten automatisch
ingeschakeld. De alarmknipperlichten
worden na ongeveer 20 minuten
automatisch uitgeschakeld. Druk
tweemaal op de schakelaar om de
alarmknipperlichten handmatig uit te
schakelen. (De alarmknipperlichten
worden mogelijk niet automatisch
ingeschakeld, afhankelijk van de
kracht en de omstandigheden van de
aanrijding.)
8.1.2 Als uw auto in geval van
nood tot stilstand moet worden
gebracht
Breng de auto alleen in noodgevallen,
bijvoorbeeld wanneer de auto niet op de
normale manier stilgezet kan worden, als
volgt tot stilstand:
De auto tot stilstand brengen
1. Trap het rempedaal met beide voeten
stevig in.
Rem niet “pompend”; hierdoor is meer
kracht nodig om de auto tot stilstand te
brengen.
2. Zet de selectiehendel in stand N.
Als de selectiehendel in stand N staat
3. Zet na het afremmen de auto stil op
een veilige plaats langs de weg.
4. Schakel het hybridesysteem uit.
Als de selectiehendel niet in stand N kan
worden gezet
3. Blijf het rempedaal met beide voeten
intrappen om de rijsnelheid van de auto
zo veel mogelijk af te remmen.
4. Om het hybridesysteem uit te
schakelen, houdt u de startknop langer
dan 2 seconden ingedrukt of drukt u deze
driemaal of vaker kort na elkaar in.
5. Breng de auto op een veilige plaats
langs de weg tot stilstand.
8.1 Belangrijke informatie
460

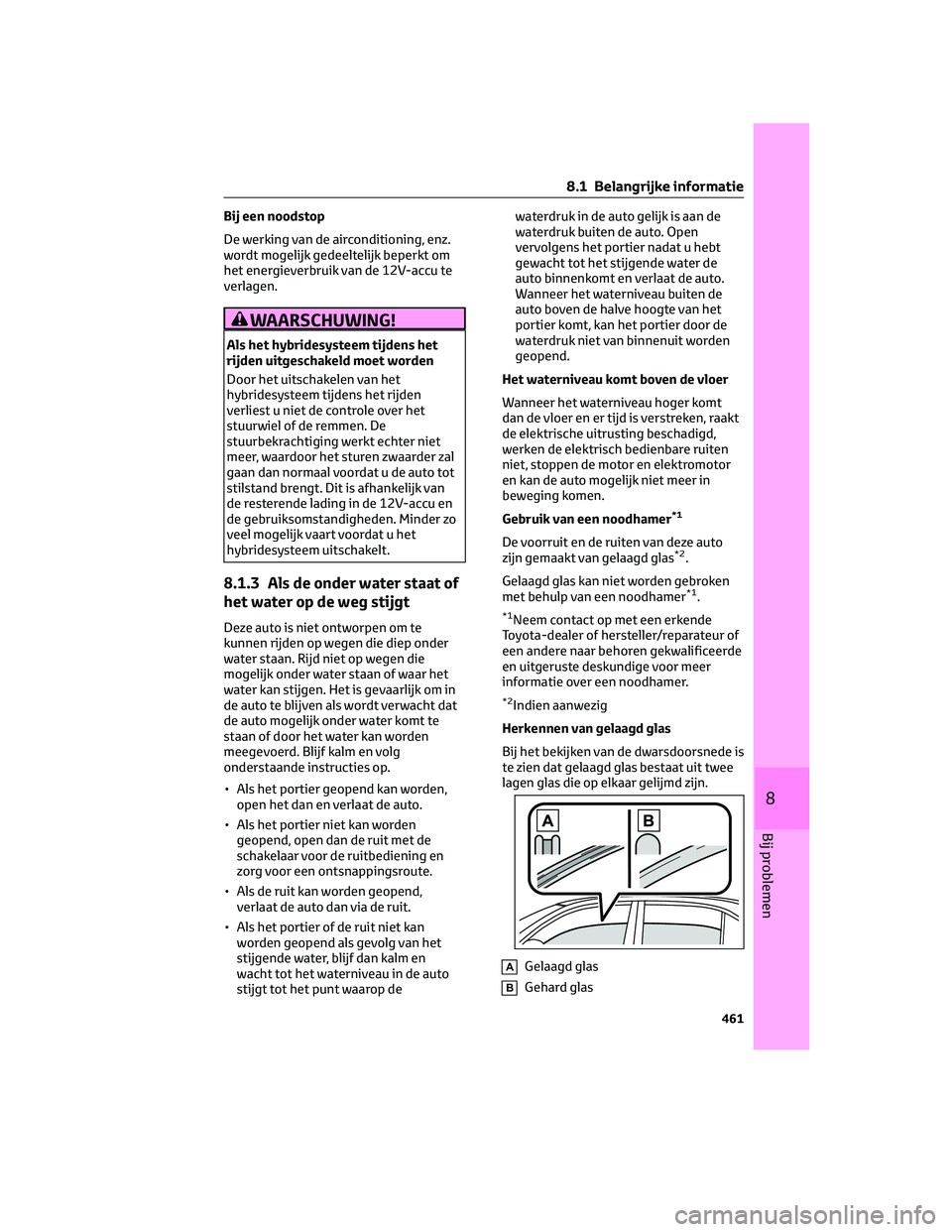

Bij een noodstop
De werking van de airconditioning, enz.
wordt mogelijk gedeeltelijk beperkt om
het energieverbruik van de 12V-accu te
verlagen.
WAARSCHUWING!
Als het hybridesysteem tijdens het
rijden uitgeschakeld moet worden
Door het uitschakelen van het
hybridesysteem tijdens het rijden
verliest u niet de controle over het
stuurwiel of de remmen. De
stuurbekrachtiging werkt echter niet
meer, waardoor het sturen zwaarder zal
gaan dan normaal voordat u de auto tot
stilstand brengt. Dit is afhankelijk van
de resterende lading in de 12V-accu en
de gebruiksomstandigheden. Minder zo
veel mogelijk vaart voordat u het
hybridesysteem uitschakelt.
8.1.3 Als de onder water staat of
het water op de weg stijgt
Deze auto is niet ontworpen om te
kunnen rijden op wegen die diep onder
water staan. Rijd niet op wegen die
mogelijk onder water staan of waar het
water kan stijgen. Het is gevaarlijk om in
de auto te blijven als wordt verwacht dat
de auto mogelijk onder water komt te
staan of door het water kan worden
meegevoerd. Blijf kalm en volg
onderstaande instructies op.
• Als het portier geopend kan worden,
open het dan en verlaat de auto.
• Als het portier niet kan worden
geopend, open dan de ruit met de
schakelaar voor de ruitbediening en
zorg voor een ontsnappingsroute.
• Als de ruit kan worden geopend,
verlaat de auto dan via de ruit.
• Als het portier of de ruit niet kan
worden geopend als gevolg van het
stijgende water, blijf dan kalm en
wacht tot het waterniveau in de auto
stijgt tot het punt waarop dewaterdruk in de auto gelijk is aan de
waterdruk buiten de auto. Open
vervolgens het portier nadat u hebt
gewacht tot het stijgende water de
auto binnenkomt en verlaat de auto.
Wanneer het waterniveau buiten de
auto boven de halve hoogte van het
portier komt, kan het portier door de
waterdruk niet van binnenuit worden
geopend.
Het waterniveau komt boven de vloer
Wanneer het waterniveau hoger komt
dan de vloer en er tijd is verstreken, raakt
de elektrische uitrusting beschadigd,
werken de elektrisch bedienbare ruiten
niet, stoppen de motor en elektromotor
en kan de auto mogelijk niet meer in
beweging komen.
Gebruik van een noodhamer
*1
De voorruit en de ruiten van deze auto
zijn gemaakt van gelaagd glas*2.
Gelaagd glas kan niet worden gebroken
met behulp van een noodhamer
*1.
*1Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige voor meer
informatie over een noodhamer.
*2Indien aanwezig
Herkennen van gelaagd glas
Bij het bekijken van de dwarsdoorsnede is
te zien dat gelaagd glas bestaat uit twee
lagen glas die op elkaar gelijmd zijn.
AGelaagd glas
BGehard glas
8.1 Belangrijke informatie
461
8
Bij problemen

WAARSCHUWING!
Wees voorzichtig tijdens het rijden
Rijd niet op wegen die mogelijk onder
water staan of waar het water kan
stijgen. Anders kan de auto beschadigd
raken en niet meer rijden. Daarnaast
kan de auto onder water komen te
staan en door het water worden
weggevoerd, wat dodelijk kan zijn.
8.2 Stappen die genomen
moeten worden in
noodgevallen
8.2.1 Als uw auto moet worden
gesleept
Als uw auto moet worden gesleept,
adviseren wij u dat te laten doen door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
of professioneel bergingsbedrijf, en
daarbij gebruik te maken van een
lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem
de wettelijke voorschriften in acht.
Gebruik een dolly bij het slepen van uw
auto met een lepelwagen. (→Blz. 462,
blz. 463)
WAARSCHUWING!
Neem de volgende
voorzorgsmaatregelen in acht.
Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
Bij het slepen van de auto
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond.
Als de wielen tijdens het slepen de
grond raken, kunnen de aandrijflijn en
de bijbehorende onderdelen
beschadigd raken, kan de auto losraken
van de truck of kan door de werking van
WAARSCHUWING!(Vervolgd)
de motor opgewekte energie brand
veroorzaken afhankelijk van de aard
van de schade of storing.
Tijdens het slepen
• Wanneer u bij het slepen kabels of
kettingen gebruikt, vermijd dan
plotseling optrekken, enz. waardoor
er extreme krachten op het sleepoog
en de sleepkabel of -ketting worden
uitgeoefend. Het sleepoog en de
kabel of ketting kunnen beschadigd
raken en afgebroken stukken
kunnen personen raken en ernstige
schade veroorzaken.
• Zet het contact niet UIT. De
mogelijkheid bestaat dat het
stuurwiel wordt vergrendeld en niet
kan worden bediend.
Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed
vastzitten. Als dat niet het geval is, dan
kunnen de sleepogen bij het slepen
losraken.
8.1 Belangrijke informatie
462

OPMERKING
Voorkomen van beschadigingen aan de
auto bij het slepen met een lepelwagen
• Sleep de auto nooit aan de achterzijde
als het contact UIT staat. Het
stuurslot is niet sterk genoeg om de
voorwielen in de rechtuitstand te
houden.
• Let erop dat de andere zijde van de
auto dan die op de lepel staat
voldoende bodemvrijheid heeft. Als
er onvoldoende speling aanwezig is,
kan de auto tijdens het slepen
beschadigd raken.
Voorkomen van beschadigingen aan de
auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen,
noch aan de voorzijde, noch aan de
achterzijde.
Voorkomen van beschadigingen aan de
auto tijdens slepen in een noodgeval
Maak de kabel of de ketting niet vast aan
onderdelen van de wielophanging.
Omstandigheden waaronder u vóór het
slepen contact dient op te nemen met
de dealer
Het volgende kan duiden op een
probleem in de transmissie. Neem vóór
het slepen contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde
en uitgeruste deskundige of een
professioneel bergingsbedrijf.
• De waarschuwingsmelding voor het
hybridesysteem wordt weergegeven
op het multi-informatiedisplay en de
auto komt niet in beweging.
• De auto maakt een abnormaal geluid.Slepen met een lepelwagen
Aan de voorzijde
Gebruik een dolly onder de achterwielen.
Aan de achterzijde
Gebruik een dolly onder de voorwielen.
OPMERKING
Slepen met een takelwagen
Sleep de auto niet met een takelwagen,
om beschadiging van de carrosserie te
voorkomen.
8.2 Stappen die genomen moeten worden in noodgevallen
463
8
Bij problemen

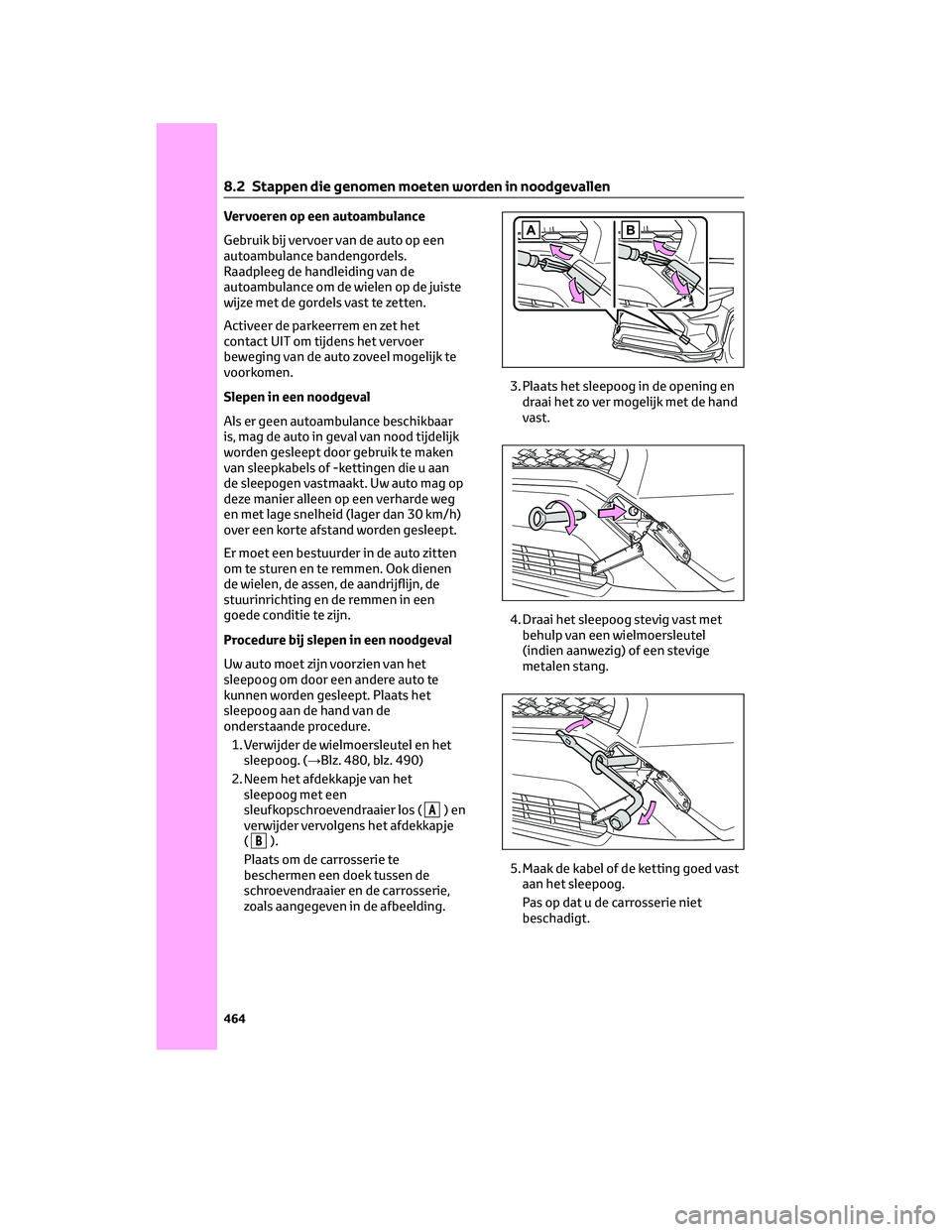

Vervoeren op een autoambulance
Gebruik bij vervoer van de auto op een
autoambulance bandengordels.
Raadpleeg de handleiding van de
autoambulance om de wielen op de juiste
wijze met de gordels vast te zetten.
Activeer de parkeerrem en zet het
contact UIT om tijdens het vervoer
beweging van de auto zoveel mogelijk te
voorkomen.
Slepen in een noodgeval
Als er geen autoambulance beschikbaar
is, mag de auto in geval van nood tijdelijk
worden gesleept door gebruik te maken
van sleepkabels of -kettingen die u aan
de sleepogen vastmaakt. Uw auto mag op
deze manier alleen op een verharde weg
en met lage snelheid (lager dan 30 km/h)
over een korte afstand worden gesleept.
Er moet een bestuurder in de auto zitten
om te sturen en te remmen. Ook dienen
de wielen, de assen, de aandrijflijn, de
stuurinrichting en de remmen in een
goede conditie te zijn.
Procedure bij slepen in een noodgeval
Uw auto moet zijn voorzien van het
sleepoog om door een andere auto te
kunnen worden gesleept. Plaats het
sleepoog aan de hand van de
onderstaande procedure.
1. Verwijder de wielmoersleutel en het
sleepoog. (→Blz. 480, blz. 490)
2. Neem het afdekkapje van het
sleepoog met een
sleufkopschroevendraaier los (
A)en
verwijder vervolgens het afdekkapje
(
B).
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosserie,
zoals aangegeven in de afbeelding.3. Plaats het sleepoog in de opening en
draai het zo ver mogelijk met de hand
vast.
4. Draai het sleepoog stevig vast met
behulp van een wielmoersleutel
(indien aanwezig) of een stevige
metalen stang.
5. Maak de kabel of de ketting goed vast
aan het sleepoog.
Pas op dat u de carrosserie niet
beschadigt.
8.2 Stappen die genomen moeten worden in noodgevallen
464

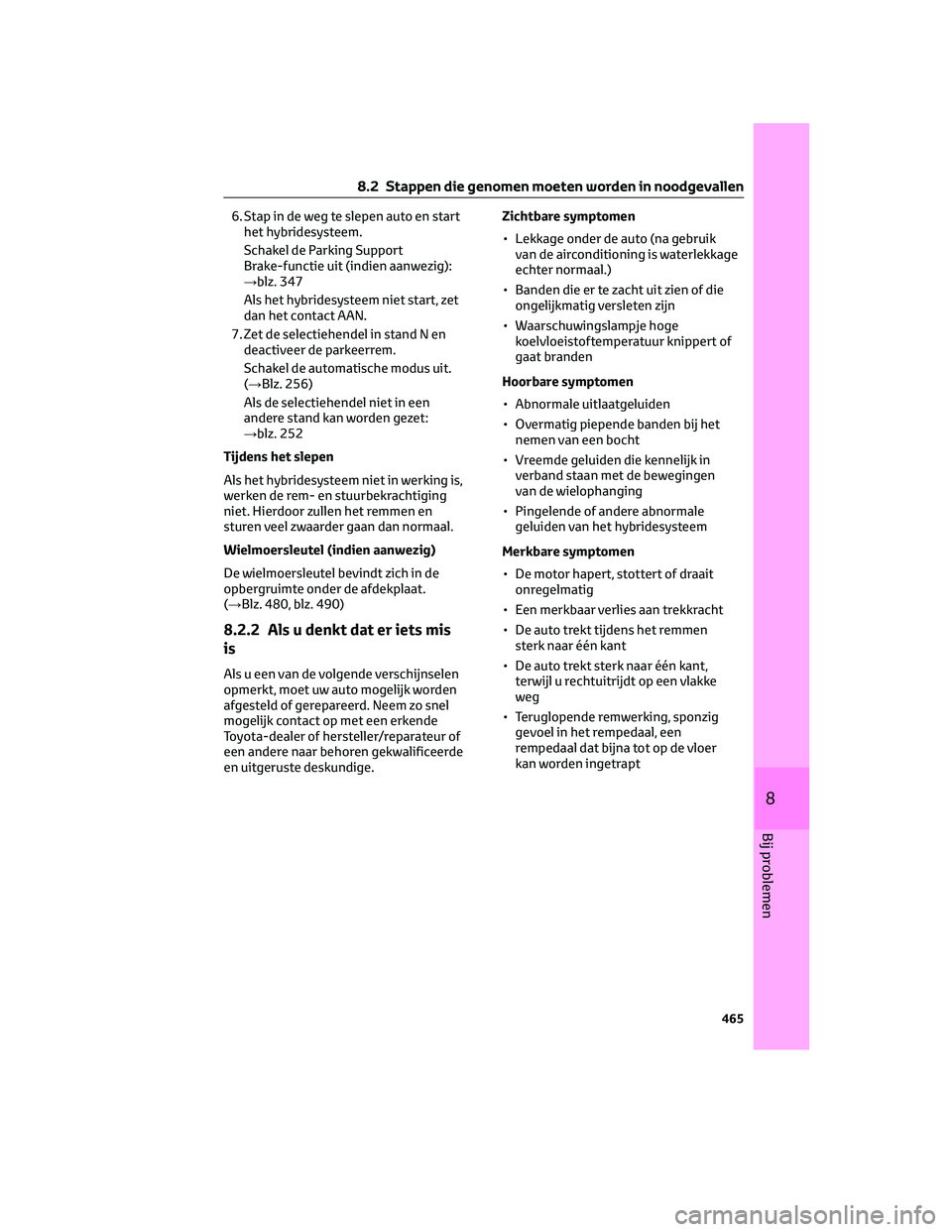

6. Stap in de weg te slepen auto en start
het hybridesysteem.
Schakel de Parking Support
Brake-functie uit (indien aanwezig):
→blz. 347
Als het hybridesysteem niet start, zet
dan het contact AAN.
7. Zet de selectiehendel in stand N en
deactiveer de parkeerrem.
Schakel de automatische modus uit.
(→Blz. 256)
Als de selectiehendel niet in een
andere stand kan worden gezet:
→blz. 252
Tijdens het slepen
Als het hybridesysteem niet in werking is,
werken de rem- en stuurbekrachtiging
niet. Hierdoor zullen het remmen en
sturen veel zwaarder gaan dan normaal.
Wielmoersleutel (indien aanwezig)
De wielmoersleutel bevindt zich in de
opbergruimte onder de afdekplaat.
(→Blz. 480, blz. 490)
8.2.2 Als u denkt dat er iets mis
is
Als u een van de volgende verschijnselen
opmerkt, moet uw auto mogelijk worden
afgesteld of gerepareerd. Neem zo snel
mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.Zichtbare symptomen
• Lekkage onder de auto (na gebruik
van de airconditioning is waterlekkage
echter normaal.)
• Banden die er te zacht uit zien of die
ongelijkmatig versleten zijn
• Waarschuwingslampje hoge
koelvloeistoftemperatuur knippert of
gaat branden
Hoorbare symptomen
• Abnormale uitlaatgeluiden
• Overmatig piepende banden bij het
nemen van een bocht
• Vreemde geluiden die kennelijk in
verband staan met de bewegingen
van de wielophanging
• Pingelende of andere abnormale
geluiden van het hybridesysteem
Merkbare symptomen
• De motor hapert, stottert of draait
onregelmatig
• Een merkbaar verlies aan trekkracht
• De auto trekt tijdens het remmen
sterk naar één kant
• De auto trekt sterk naar één kant,
terwijl u rechtuitrijdt op een vlakke
weg
• Teruglopende remwerking, sponzig
gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer
kan worden ingetrapt
8.2 Stappen die genomen moeten worden in noodgevallen
465
8
Bij problemen

8.2.3 Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de waarschuwingslampjes
gaat branden of knipperen. Als een van de lampjes gaat branden of knipperen en daarna
weer uitgaat, is er niet noodzakelijkerwijs een defect in het systeem aanwezig. Als deze
situatie echter blijft voortduren, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
Waarschuwingslampje (waarschuwingszoemer) remsysteem
Waarschuwingslampje Details/handelingen
(Rood)Geeft het volgende aan:
■Het remvloeistofniveau is te laag; of
■Storing in het remsysteem
Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden met de
auto kan gevaarlijk zijn.
Waarschuwingslampje remsysteem
Waarschuwingslampje Details/handelingen
(Geel)Geeft aan dat er een storing is in:
■Het parkeerremsysteem;
■Het regeneratieve remsysteem; of
■Het elektronisch geregelde remsysteem
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Laadstroomcontrolelampje*
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing aanwezig is in het laadsysteem van de
auto
Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
*Dit lampje brandt op het multi-informatiedisplay.
Waarschuwingslampje hoge koelvloeistoftemperatuur
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Geeft aan dat de motor oververhit raakt
Breng de auto zo snel mogelijk op een veilige plaats tot stil-
stand. Oplossing (→blz. 506)
*Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
8.2 Stappen die genomen moeten worden in noodgevallen
466

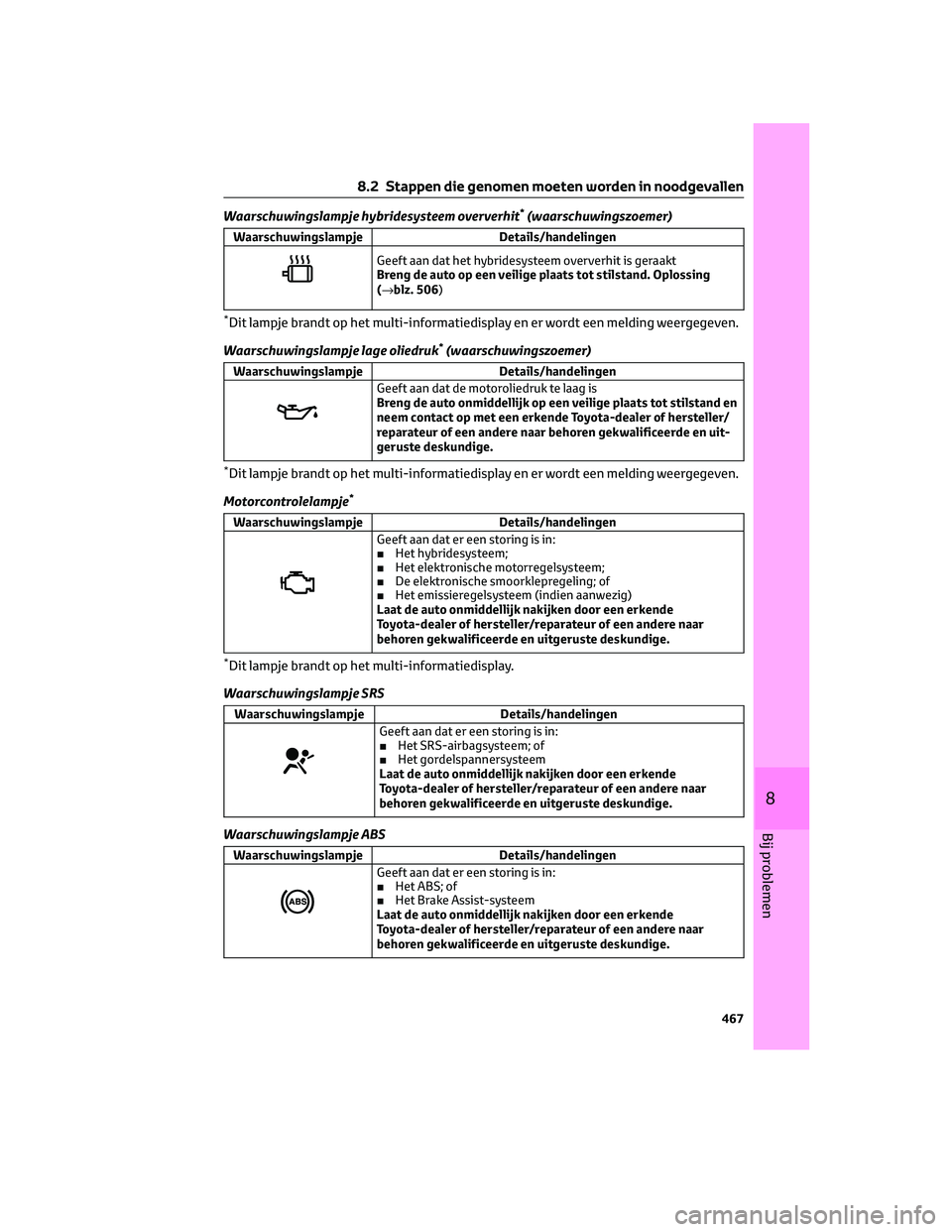

Waarschuwingslampje hybridesysteem oververhit*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Geeft aan dat het hybridesysteem oververhit is geraakt
Breng de auto op een veilige plaats tot stilstand. Oplossing
(→blz. 506)
*Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
Waarschuwingslampje lage oliedruk
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Geeft aan dat de motoroliedruk te laag is
Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
*Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
Motorcontrolelampje
*
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing is in:
■Het hybridesysteem;
■Het elektronische motorregelsysteem;
■De elektronische smoorklepregeling; of
■Het emissieregelsysteem (indien aanwezig)
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
*Dit lampje brandt op het multi-informatiedisplay.
Waarschuwingslampje SRS
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing is in:
■Het SRS-airbagsysteem; of
■Het gordelspannersysteem
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABS
Waarschuwingslampje Details/handelingen
Geeft aan dat er een storing is in:
■Het ABS; of
■Het Brake Assist-systeem
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
8.2 Stappen die genomen moeten worden in noodgevallen
467
8
Bij problemen

Waarschuwingslampje elektrische stuurbekrachtiging*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
(Rood/geel)Geeft aan dat er een storing is in de elektrische stuurbekrachti-
ging (EPS)
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
*Dit lampje brandt op het multi-informatiedisplay.
Waarschuwingslampje (waarschuwingszoemer) PCS
Waarschuwingslampje Details/handelingen
(Knippert of brandt)
(indien aanwezig)Wanneer er gelijktijdig een zoemer klinkt: Geeft aan dat er een
storing aanwezig is in het PCS (Pre-Crash Safety-systeem).
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt: Het PCS (Pre-Crash Safety-
systeem) is tijdelijk niet beschikbaar, corrigerende maatregelen
kunnen noodzakelijk zijn.
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 280, blz. 474)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehicle Stabi-
lity Control-systeem) wordt uitgeschakeld, gaat het waarschu-
wingslampje PCS branden.
Blz. 289
Controlelampje LTA*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
(Oranje) (indien aanwe-
zig)Geeft aan dat er een storing aanwezig is in de LTA (Lane Tracing
Assist)
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 298)
*Dit lampje brandt op het multi-informatiedisplay.
Controlelampje Toyota Parking Assist-sensor OFF
*(waarschuwingszoemer)
Waarschuwingslampje Details/handelingen
Wanneer er een zoemer klinkt: Geeft aan dat er een storing aan-
wezig is in de Toyota Parking Assist-sensor
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt: Dit geeft aan dat het systeem tij-
delijk niet beschikbaar is, doordat een sensor mogelijk vuil is of is
bedekt met bijvoorbeeld ijs.
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 341, blz. 474)
*Dit lampje brandt op het multi-informatiedisplay.
8.2 Stappen die genomen moeten worden in noodgevallen
468
