Linkerzijde dashboard
Auto's met linkse besturing: Verwijder
de klep.
Auto's met rechtse besturing: Druk de
borglip in om de afdekkap te
verwijderen en verwijder vervolgens
de klep.
Rechterzijde bagageruimte
Open de afdekplaat. (→Blz. 390) Druk
de klauwen
AenBin om de
borging helemaal ongedaan te maken
en verwijder het deksel.3. Verwijder de zekering.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
4. Controleer of de zekering is
doorgebrand.
Vervang de doorgebrande zekering
door een nieuwe zekering met de
juiste stroomsterkte. Deze staat
vermeld op het deksel van de
zekeringenkast.
Ty p e A
AGoede zekering
BDefecte zekering
7.3 Zelf uit te voeren onderhoud
449
7
Onderhoud en verzorging

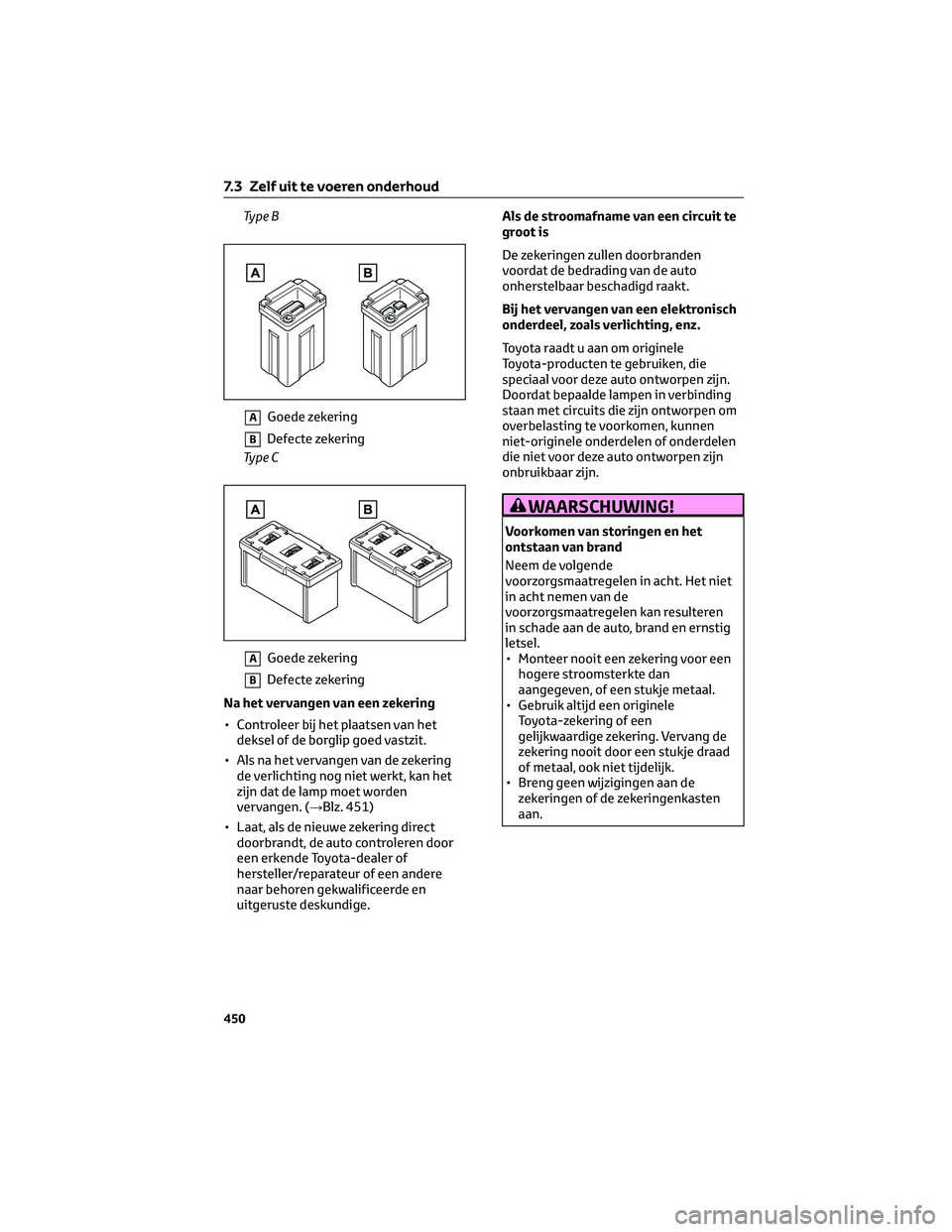

Ty p e B
AGoede zekering
BDefecte zekering
Ty p e C
AGoede zekering
BDefecte zekering
Na het vervangen van een zekering
• Controleer bij het plaatsen van het
deksel of de borglip goed vastzit.
• Als na het vervangen van de zekering
de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden
vervangen. (→Blz. 451)
• Laat, als de nieuwe zekering direct
doorbrandt, de auto controleren door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden
voordat de bedrading van de auto
onherstelbaar beschadigd raakt.
Bij het vervangen van een elektronisch
onderdeel, zoals verlichting, enz.
Toyota raadt u aan om originele
Toyota-producten te gebruiken, die
speciaal voor deze auto ontworpen zijn.
Doordat bepaalde lampen in verbinding
staan met circuits die zijn ontworpen om
overbelasting te voorkomen, kunnen
niet-originele onderdelen of onderdelen
die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING!
Voorkomen van storingen en het
ontstaan van brand
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan resulteren
in schade aan de auto, brand en ernstig
letsel.
• Monteer nooit een zekering voor een
hogere stroomsterkte dan
aangegeven, of een stukje metaal.
• Gebruik altijd een originele
Toyota-zekering of een
gelijkwaardige zekering. Vervang de
zekering nooit door een stukje draad
of metaal, ook niet tijdelijk.
• Breng geen wijzigingen aan de
zekeringen of de zekeringenkasten
aan.
7.3 Zelf uit te voeren onderhoud
450

OPMERKING
Voordat u een zekering vervangt
Laat de oorzaak van de te grote
stroomafname zo snel mogelijk
vaststellen en repareren door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Voorkomen van beschadigingen aan
het deksel van de zekeringenkast in de
motorruimte
Maak bij het openen van de
zekeringenkast de borgingen van de
klauw volledig los alvorens het deksel op
te tillen. Anders kunnen de klauwen
beschadigd raken.

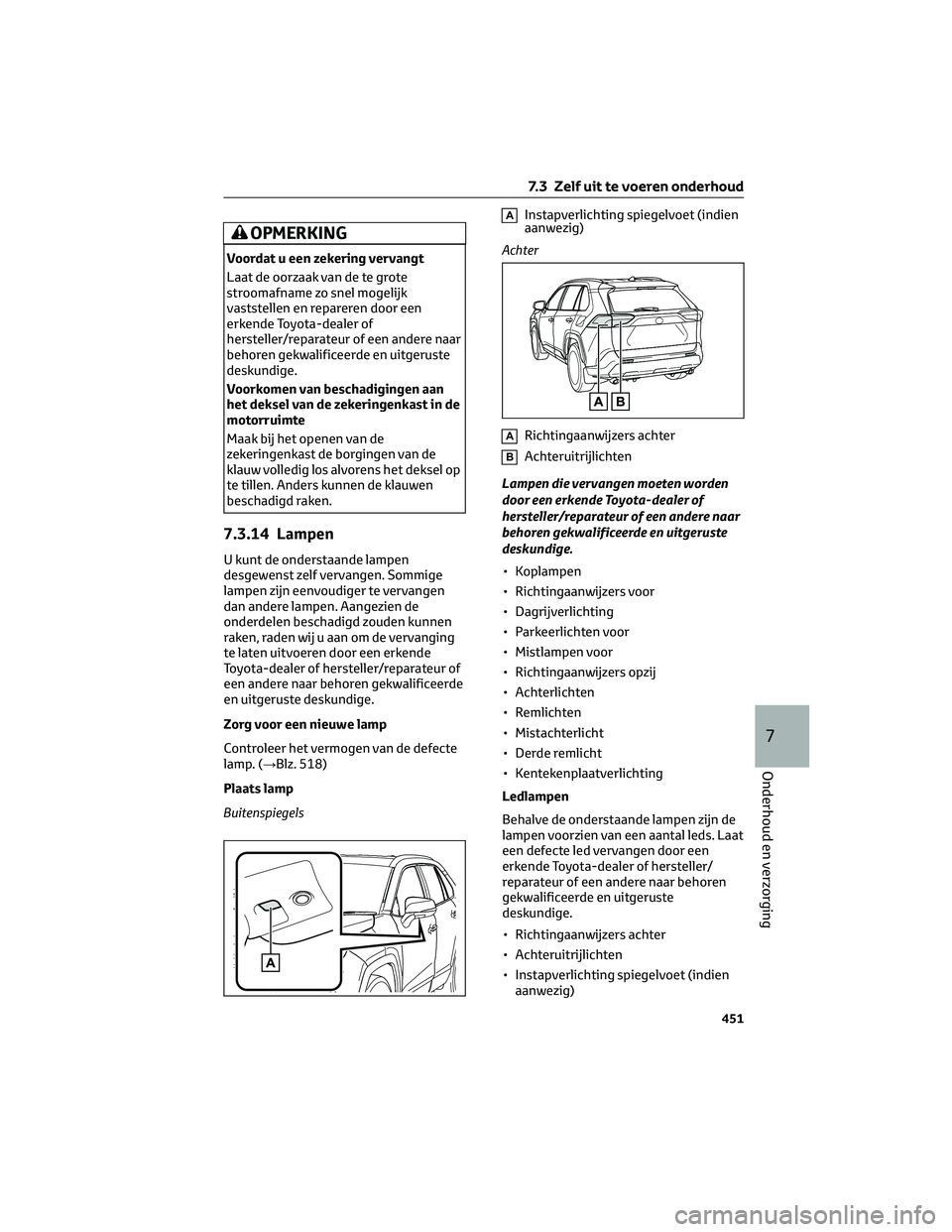

7.3.14 Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen. Sommige
lampen zijn eenvoudiger te vervangen
dan andere lampen. Aangezien de
onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging
te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Zorg voor een nieuwe lamp
Controleer het vermogen van de defecte
lamp. (→Blz. 518)
Plaats lamp
Buitenspiegels
AInstapverlichting spiegelvoet (indien
aanwezig)
Achter
ARichtingaanwijzers achter
BAchteruitrijlichten
Lampen die vervangen moeten worden
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Koplampen
• Richtingaanwijzers voor
• Dagrijverlichting
• Parkeerlichten voor
• Mistlampen voor
• Richtingaanwijzers opzij
• Achterlichten
• Remlichten
• Mistachterlicht
• Derde remlicht
• Kentekenplaatverlichting
Ledlampen
Behalve de onderstaande lampen zijn de
lampen voorzien van een aantal leds. Laat
een defecte led vervangen door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Richtingaanwijzers achter
• Achteruitrijlichten
• Instapverlichting spiegelvoet (indien
aanwezig)
7.3 Zelf uit te voeren onderhoud
451
7
Onderhoud en verzorging

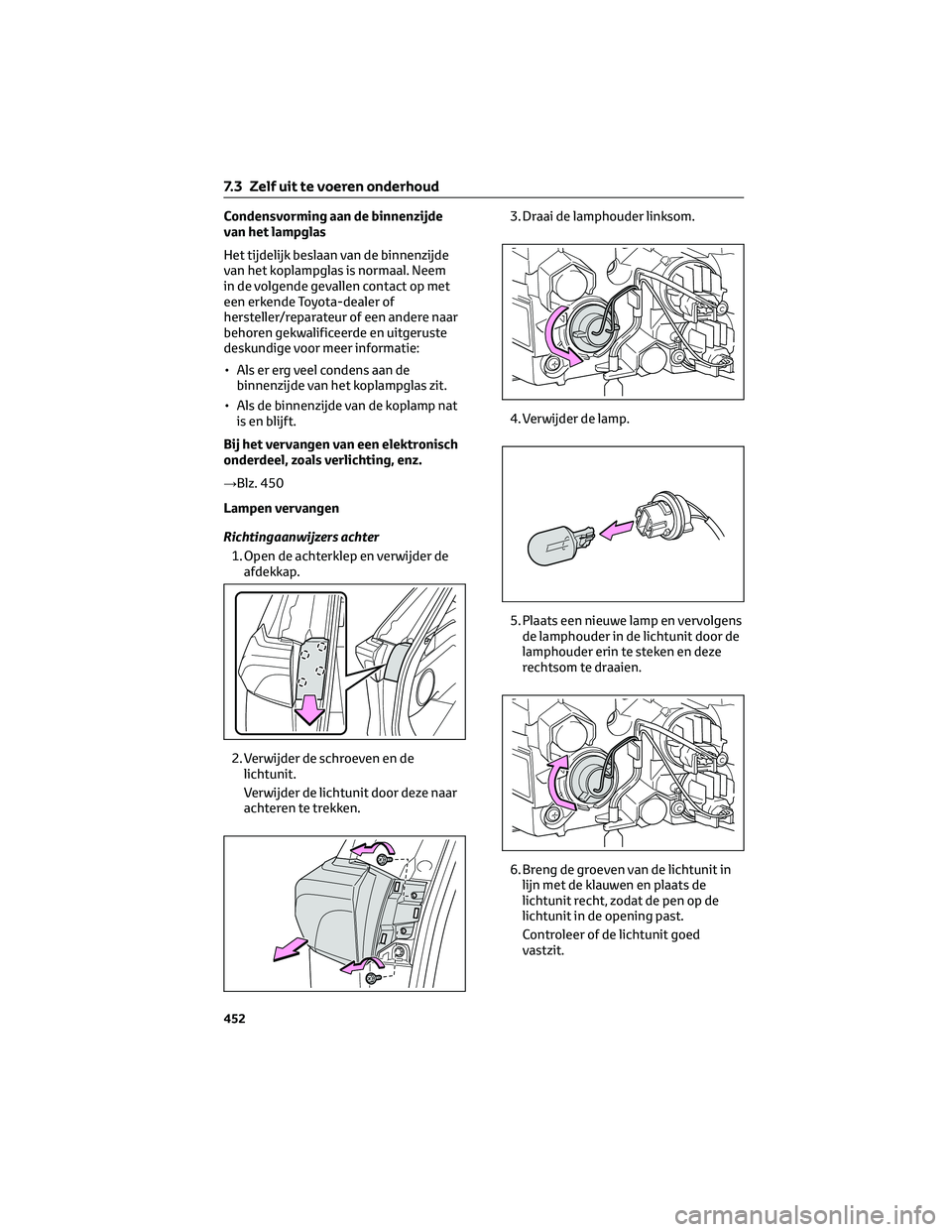

Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan van de binnenzijde
van het koplampglas is normaal. Neem
in de volgende gevallen contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige voor meer informatie:
• Als er erg veel condens aan de
binnenzijde van het koplampglas zit.
• Als de binnenzijde van de koplamp nat
is en blijft.
Bij het vervangen van een elektronisch
onderdeel, zoals verlichting, enz.
→Blz. 450
Lampen vervangen
Richtingaanwijzers achter
1. Open de achterklep en verwijder de
afdekkap.
2. Verwijder de schroeven en de
lichtunit.
Verwijder de lichtunit door deze naar
achteren te trekken.3. Draai de lamphouder linksom.
4. Verwijder de lamp.
5. Plaats een nieuwe lamp en vervolgens
de lamphouder in de lichtunit door de
lamphouder erin te steken en deze
rechtsom te draaien.
6. Breng de groeven van de lichtunit in
lijn met de klauwen en plaats de
lichtunit recht, zodat de pen op de
lichtunit in de opening past.
Controleer of de lichtunit goed
vastzit.
7.3 Zelf uit te voeren onderhoud
452

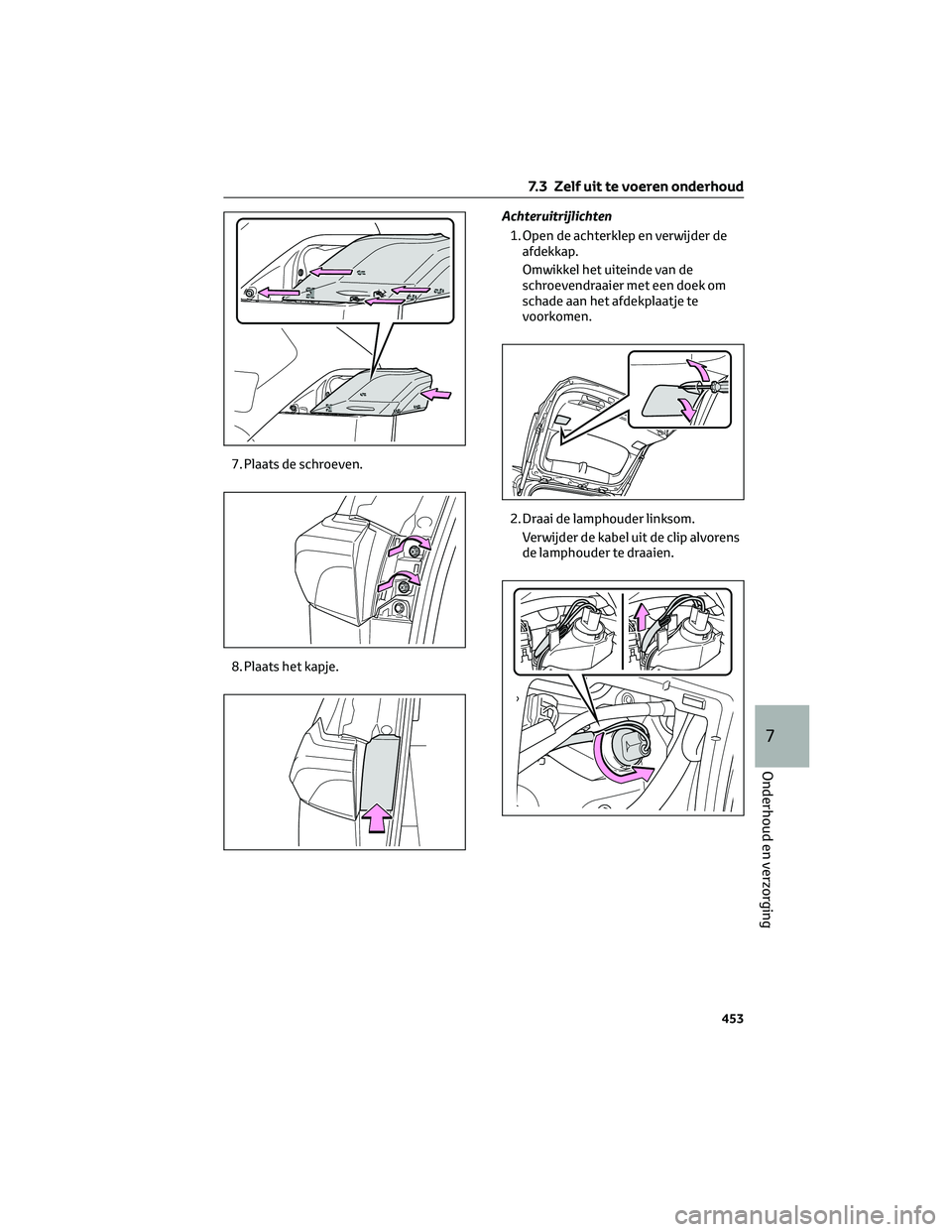

7. Plaats de schroeven.
8. Plaats het kapje.Achteruitrijlichten
1. Open de achterklep en verwijder de
afdekkap.
Omwikkel het uiteinde van de
schroevendraaier met een doek om
schade aan het afdekplaatje te
voorkomen.
2. Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens
de lamphouder te draaien.
7.3 Zelf uit te voeren onderhoud
453
7
Onderhoud en verzorging

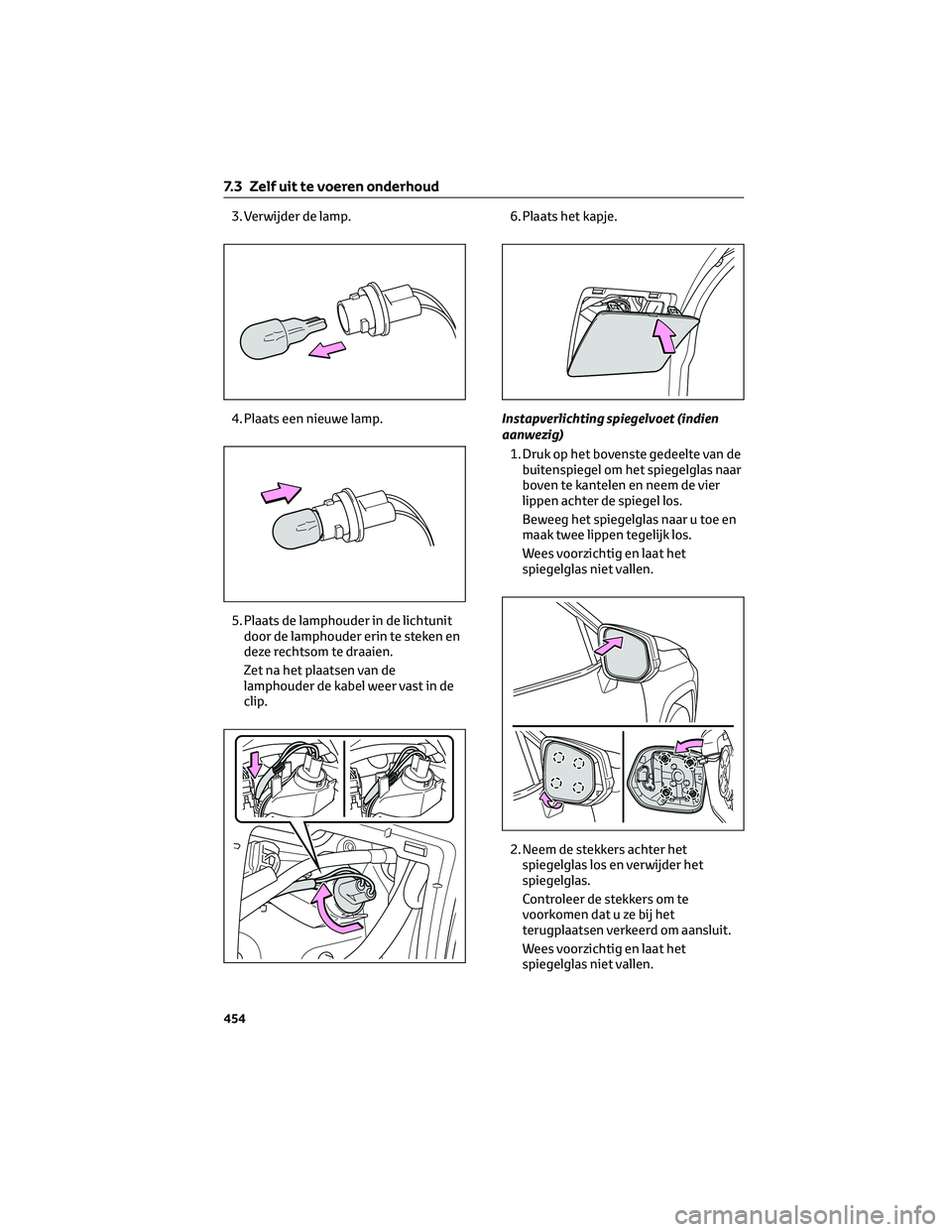

3. Verwijder de lamp.
4. Plaats een nieuwe lamp.
5. Plaats de lamphouder in de lichtunit
door de lamphouder erin te steken en
deze rechtsom te draaien.
Zet na het plaatsen van de
lamphouder de kabel weer vast in de
clip.6. Plaats het kapje.
Instapverlichting spiegelvoet (indien
aanwezig)
1. Druk op het bovenste gedeelte van de
buitenspiegel om het spiegelglas naar
boven te kantelen en neem de vier
lippen achter de spiegel los.
Beweeg het spiegelglas naar u toe en
maak twee lippen tegelijk los.
Wees voorzichtig en laat het
spiegelglas niet vallen.
2. Neem de stekkers achter het
spiegelglas los en verwijder het
spiegelglas.
Controleer de stekkers om te
voorkomen dat u ze bij het
terugplaatsen verkeerd om aansluit.
Wees voorzichtig en laat het
spiegelglas niet vallen.
7.3 Zelf uit te voeren onderhoud
454

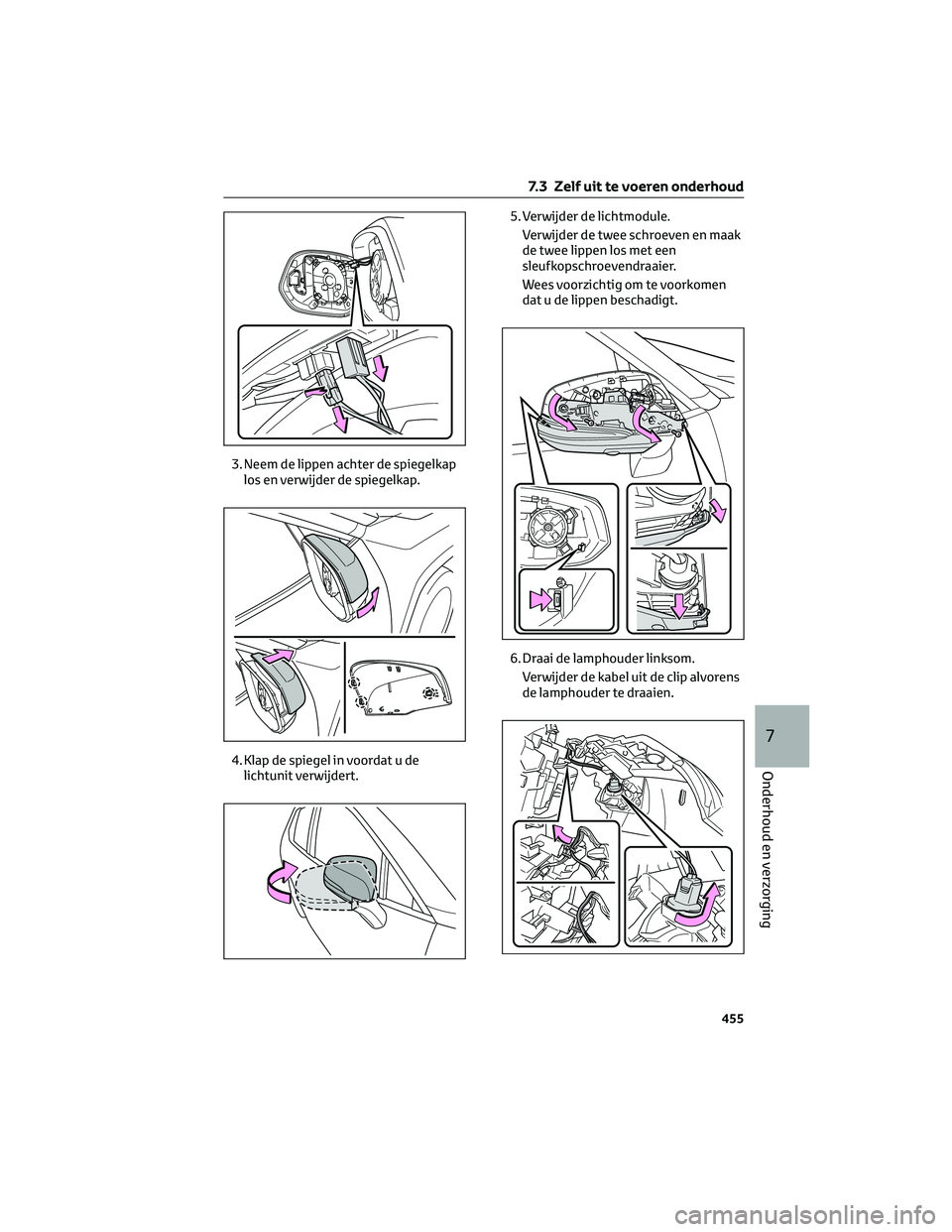

3. Neem de lippen achter de spiegelkap
los en verwijder de spiegelkap.
4. Klap de spiegel in voordat u de
lichtunit verwijdert.5. Verwijder de lichtmodule.
Verwijder de twee schroeven en maak
de twee lippen los met een
sleufkopschroevendraaier.
Wees voorzichtig om te voorkomen
dat u de lippen beschadigt.
6. Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens
de lamphouder te draaien.
7.3 Zelf uit te voeren onderhoud
455
7
Onderhoud en verzorging

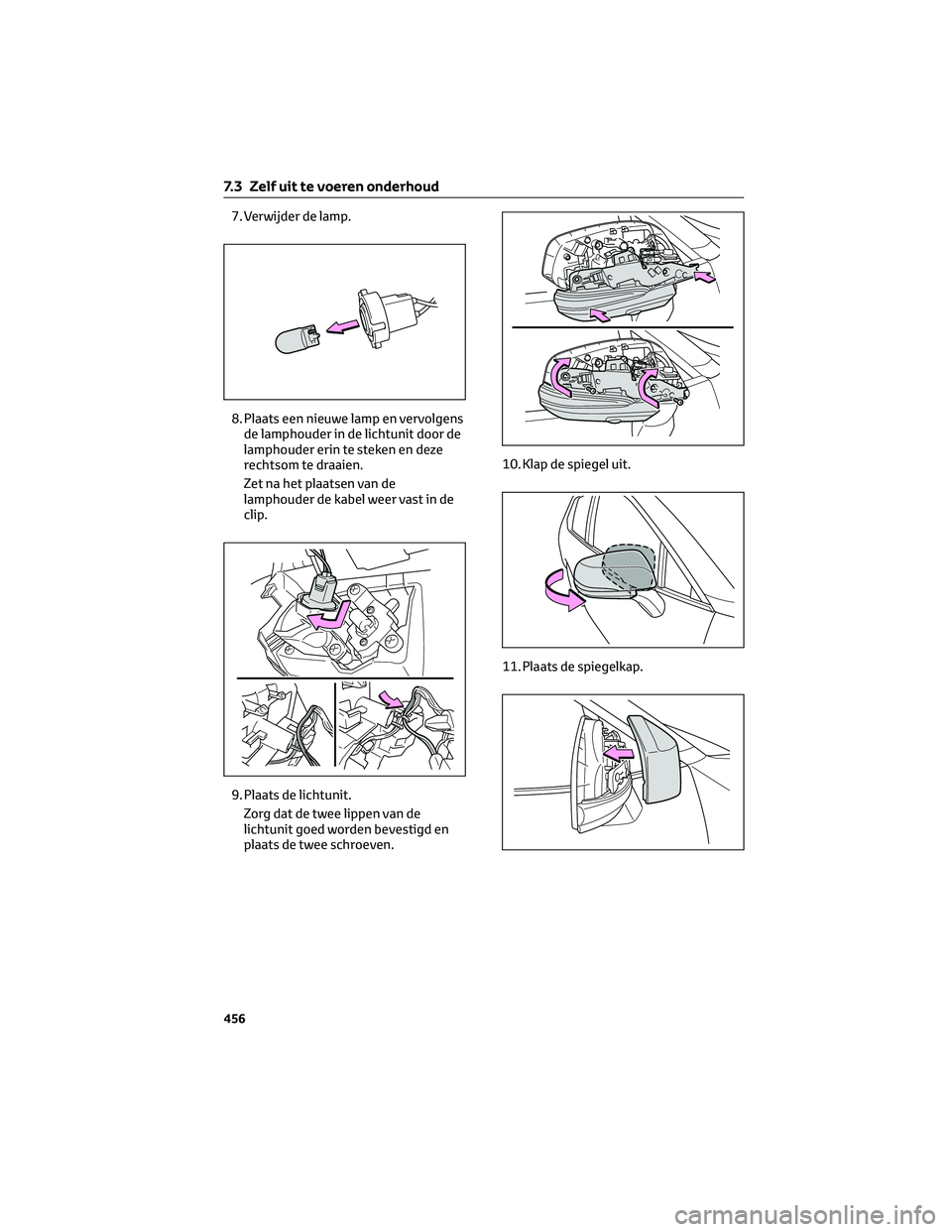

7. Verwijder de lamp.
8. Plaats een nieuwe lamp en vervolgens
de lamphouder in de lichtunit door de
lamphouder erin te steken en deze
rechtsom te draaien.
Zet na het plaatsen van de
lamphouder de kabel weer vast in de
clip.
9. Plaats de lichtunit.
Zorg dat de twee lippen van de
lichtunit goed worden bevestigd en
plaats de twee schroeven.10. Klap de spiegel uit.
11. Plaats de spiegelkap.
7.3 Zelf uit te voeren onderhoud
456

12. Sluit de stekkers van de spiegel aan.
13. Lijn de lippen uit en bevestig het
spiegelglas door de lippen in
diagonale paren naar binnen te
drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding is
aangegeven plaatst en druk ze naar
binnen totdat u een klikgeluid hoort.
Hoort u geen klikgeluid, forceer de
lippen dan niet verder. Verwijder het
spiegelglas en controleer of de lippen
goed zijn uitgelijnd.WAARSCHUWING!
Lampen vervangen
• Schakel de verlichting uit. Wacht na
het uitschakelen van de verlichting
tot de lamp is afgekoeld. De lamp kan
erg heet worden en brandwonden
veroorzaken.
• Raak het glas van de lamp niet aan
met blote handen. Als u het glas van
de lamp toch moet vastpakken,
gebruik daarvoor dan een schone
droge doek om te voorkomen dat er
vocht of olie op de lamp komt. Als de
lamp een kras heeft of is gevallen,
kan deze defect raken of breken.
• Zorg ervoor dat de lamp en overige
onderdelen goed vastzitten. Anders
kan de lamp door oververhitting
beschadigd raken, kan brand
ontstaan of kan water binnendringen
in de lichtunit. Hierdoor kan de lamp
beschadigd raken en kan
condensvorming in het lampglas
optreden.
• Probeer lampen, stekkers, elektrische
circuits of andere onderdelen van de
verlichting niet te repareren of uit
elkaar te halen. Anders kunt u
dodelijk of ernstig letsel oplopen
door een elektrische schok.
Voorkomen van schade en brand
• Controleer of de lamp goed vastzit.
• Controleer het vermogen van de
lamp voordat deze wordt geplaatst
om beschadiging door hitte te
voorkomen.
7.3 Zelf uit te voeren onderhoud
457
7
Onderhoud en verzorging
