TOYOTA RAV4 PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

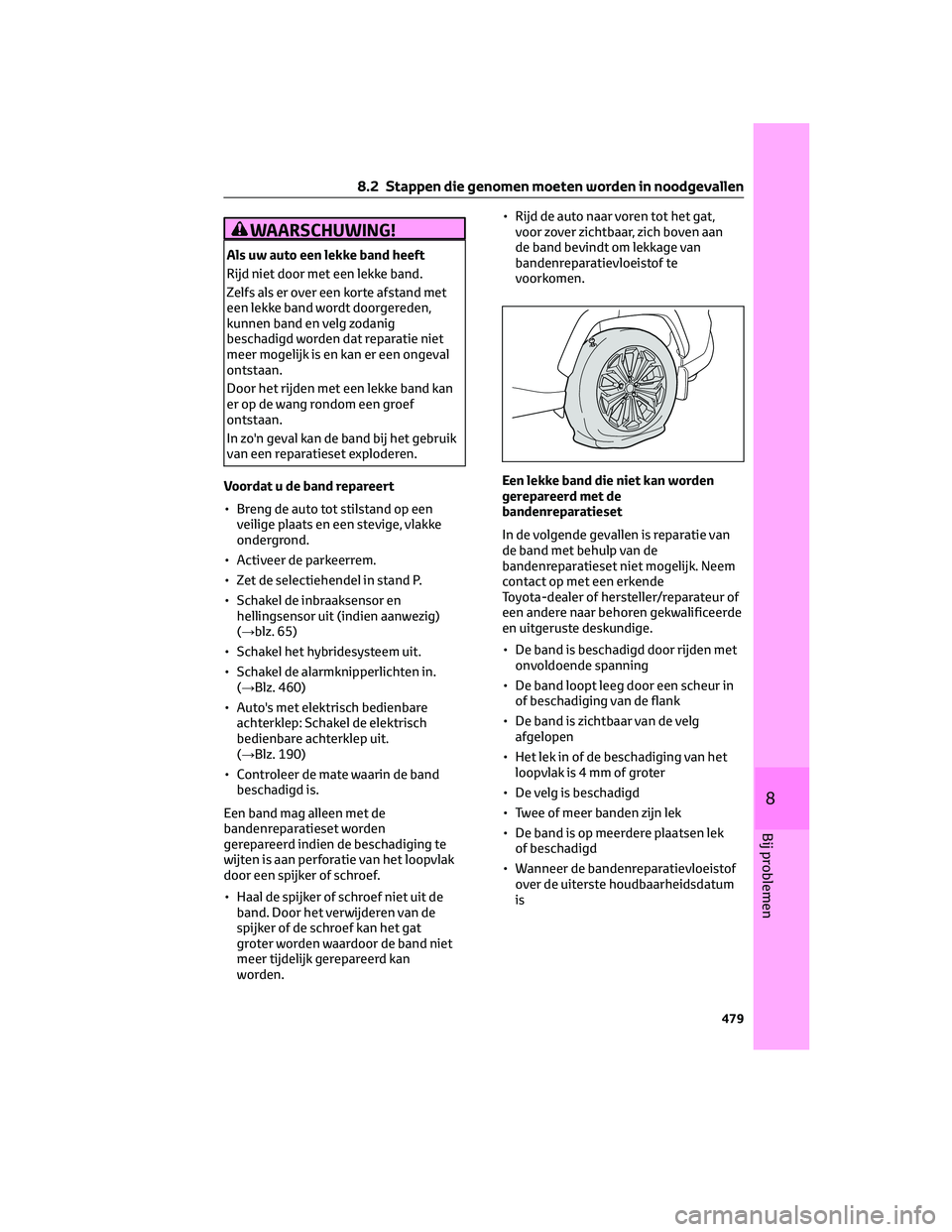

WAARSCHUWING!
Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met
een lekke band wordt doorgereden,
kunnen band en velg zodanig
beschadigd worden dat reparatie niet
meer mogelijk is en kan er een ongeval
ontstaan.
Door het rijden met een lekke band kan
er op de wang rondom een groef
ontstaan.
In zo'n geval kan de band bij het gebruik
van een reparatieset exploderen.
Voordat u de band repareert
• Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
• Activeer de parkeerrem.
• Zet de selectiehendel in stand P.
• Schakel de inbraaksensor en
hellingsensor uit (indien aanwezig)
(→blz. 65)
• Schakel het hybridesysteem uit.
• Schakel de alarmknipperlichten in.
(→Blz. 460)
• Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(→Blz. 190)
• Controleer de mate waarin de band
beschadigd is.
Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de beschadiging te
wijten is aan perforatie van het loopvlak
door een spijker of schroef.
• Haal de spijker of schroef niet uit de
band. Door het verwijderen van de
spijker of de schroef kan het gat
groter worden waardoor de band niet
meer tijdelijk gerepareerd kan
worden.• Rijd de auto naar voren tot het gat,
voor zover zichtbaar, zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te
voorkomen.
Een lekke band die niet kan worden
gerepareerd met de
bandenreparatieset
In de volgende gevallen is reparatie van
de band met behulp van de
bandenreparatieset niet mogelijk. Neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• De band is beschadigd door rijden met
onvoldoende spanning
• De band loopt leeg door een scheur in
of beschadiging van de flank
• De band is zichtbaar van de velg
afgelopen
• Het lek in of de beschadiging van het
loopvlak is 4 mm of groter
• De velg is beschadigd
• Twee of meer banden zijn lek
• De band is op meerdere plaatsen lek
of beschadigd
• Wanneer de bandenreparatievloeistof
over de uiterste houdbaarheidsdatum
is
8.2 Stappen die genomen moeten worden in noodgevallen
479
8
Bij problemen

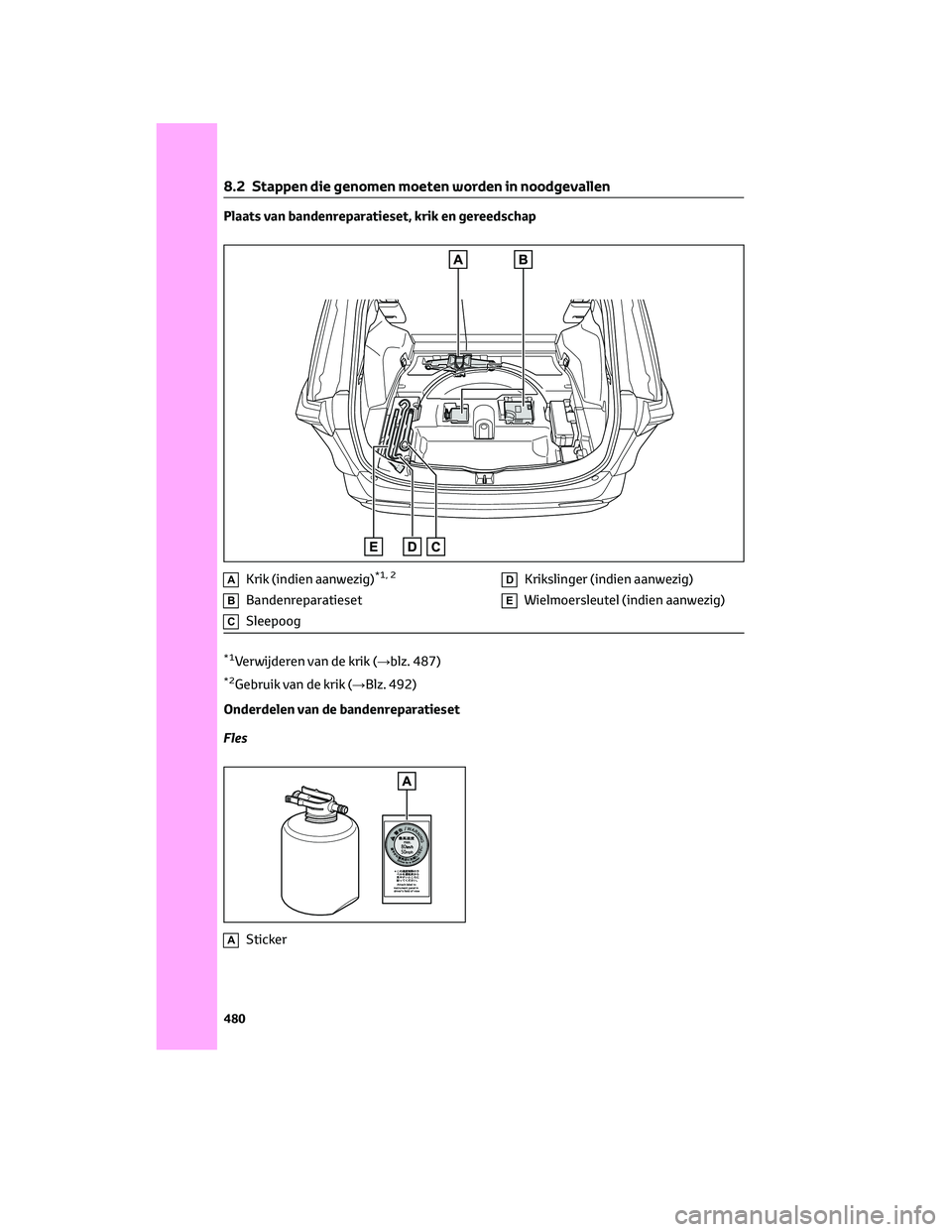

Plaats van bandenreparatieset, krik en gereedschap
AKrik (indien aanwezig)*1, 2
BBandenreparatieset
CSleepoog
DKrikslinger (indien aanwezig)
EWielmoersleutel (indien aanwezig)
*1Verwijderen van de krik (→blz. 487)
*2Gebruik van de krik (→Blz. 492)
Onderdelen van de bandenreparatieset
Fles
ASticker
8.2 Stappen die genomen moeten worden in noodgevallen
480

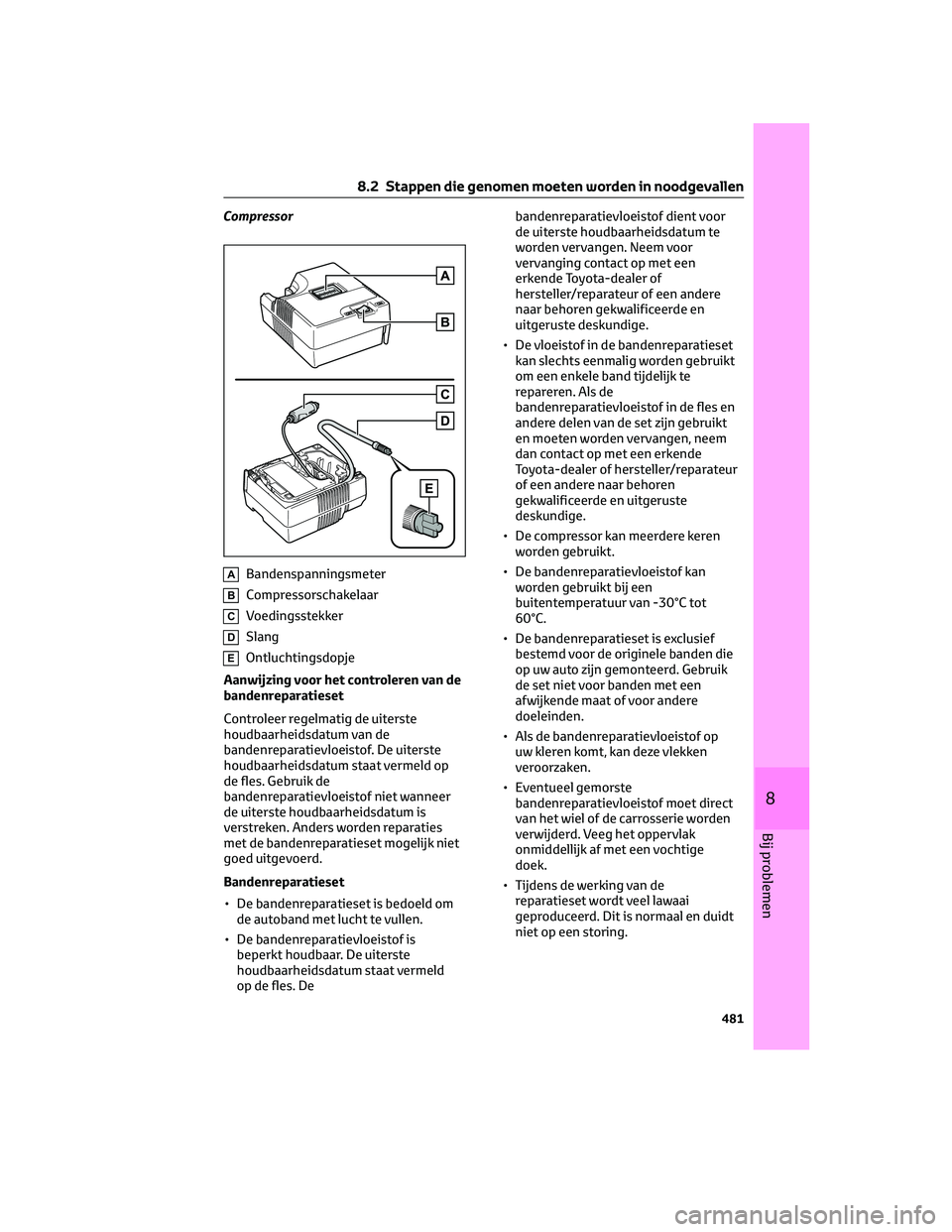

Compressor
ABandenspanningsmeter
BCompressorschakelaar
CVoedingsstekker
DSlang
EOntluchtingsdopje
Aanwijzing voor het controleren van de
bandenreparatieset
Controleer regelmatig de uiterste
houdbaarheidsdatum van de
bandenreparatievloeistof. De uiterste
houdbaarheidsdatum staat vermeld op
de fles. Gebruik de
bandenreparatievloeistof niet wanneer
de uiterste houdbaarheidsdatum is
verstreken. Anders worden reparaties
met de bandenreparatieset mogelijk niet
goed uitgevoerd.
Bandenreparatieset
• De bandenreparatieset is bedoeld om
de autoband met lucht te vullen.
• De bandenreparatievloeistof is
beperkt houdbaar. De uiterste
houdbaarheidsdatum staat vermeld
op de fles. Debandenreparatievloeistof dient voor
de uiterste houdbaarheidsdatum te
worden vervangen. Neem voor
vervanging contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• De vloeistof in de bandenreparatieset
kan slechts eenmalig worden gebruikt
om een enkele band tijdelijk te
repareren. Als de
bandenreparatievloeistof in de fles en
andere delen van de set zijn gebruikt
en moeten worden vervangen, neem
dan contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• De compressor kan meerdere keren
worden gebruikt.
• De bandenreparatievloeistof kan
worden gebruikt bij een
buitentemperatuur van -30°C tot
60°C.
• De bandenreparatieset is exclusief
bestemd voor de originele banden die
op uw auto zijn gemonteerd. Gebruik
de set niet voor banden met een
afwijkende maat of voor andere
doeleinden.
• Als de bandenreparatievloeistof op
uw kleren komt, kan deze vlekken
veroorzaken.
• Eventueel gemorste
bandenreparatievloeistof moet direct
van het wiel of de carrosserie worden
verwijderd. Veeg het oppervlak
onmiddellijk af met een vochtige
doek.
• Tijdens de werking van de
reparatieset wordt veel lawaai
geproduceerd. Dit is normaal en duidt
niet op een storing.
8.2 Stappen die genomen moeten worden in noodgevallen
481
8
Bij problemen

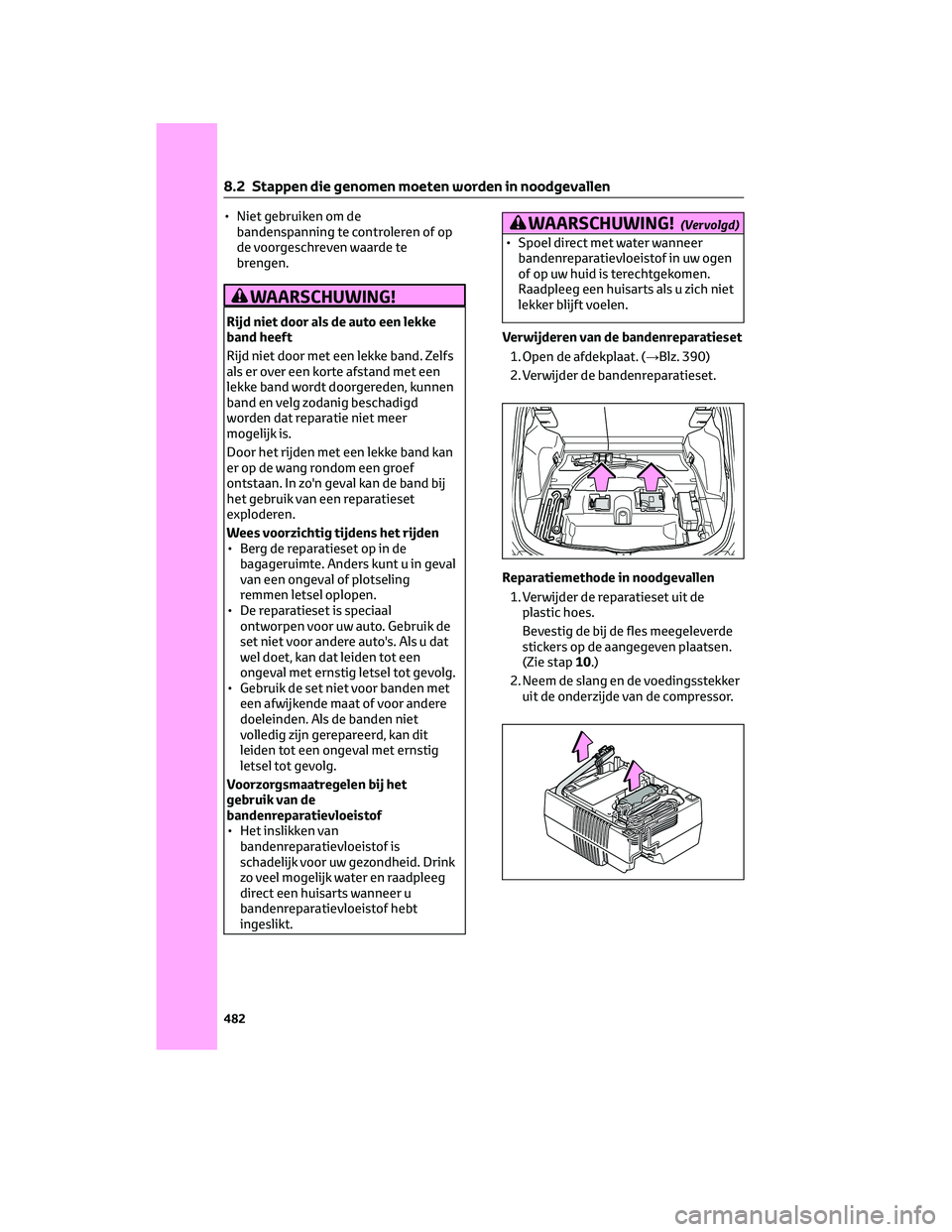

• Niet gebruiken om de
bandenspanning te controleren of op
de voorgeschreven waarde te
brengen.
WAARSCHUWING!
Rijd niet door als de auto een lekke
band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd
worden dat reparatie niet meer
mogelijk is.
Door het rijden met een lekke band kan
er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij
het gebruik van een reparatieset
exploderen.
Wees voorzichtig tijdens het rijden
• Berg de reparatieset op in de
bagageruimte. Anders kunt u in geval
van een ongeval of plotseling
remmen letsel oplopen.
• De reparatieset is speciaal
ontworpen voor uw auto. Gebruik de
set niet voor andere auto's. Als u dat
wel doet, kan dat leiden tot een
ongeval met ernstig letsel tot gevolg.
• Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet
volledig zijn gerepareerd, kan dit
leiden tot een ongeval met ernstig
letsel tot gevolg.
Voorzorgsmaatregelen bij het
gebruik van de
bandenreparatievloeistof
• Het inslikken van
bandenreparatievloeistof is
schadelijk voor uw gezondheid. Drink
zo veel mogelijk water en raadpleeg
direct een huisarts wanneer u
bandenreparatievloeistof hebt
ingeslikt.
WAARSCHUWING!(Vervolgd)
• Spoel direct met water wanneer
bandenreparatievloeistof in uw ogen
of op uw huid is terechtgekomen.
Raadpleeg een huisarts als u zich niet
lekker blijft voelen.
Verwijderen van de bandenreparatieset
1. Open de afdekplaat. (→Blz. 390)
2. Verwijder de bandenreparatieset.
Reparatiemethode in noodgevallen
1. Verwijder de reparatieset uit de
plastic hoes.
Bevestig de bij de fles meegeleverde
stickers op de aangegeven plaatsen.
(Zie stap10.)
2. Neem de slang en de voedingsstekker
uit de onderzijde van de compressor.
8.2 Stappen die genomen moeten worden in noodgevallen
482

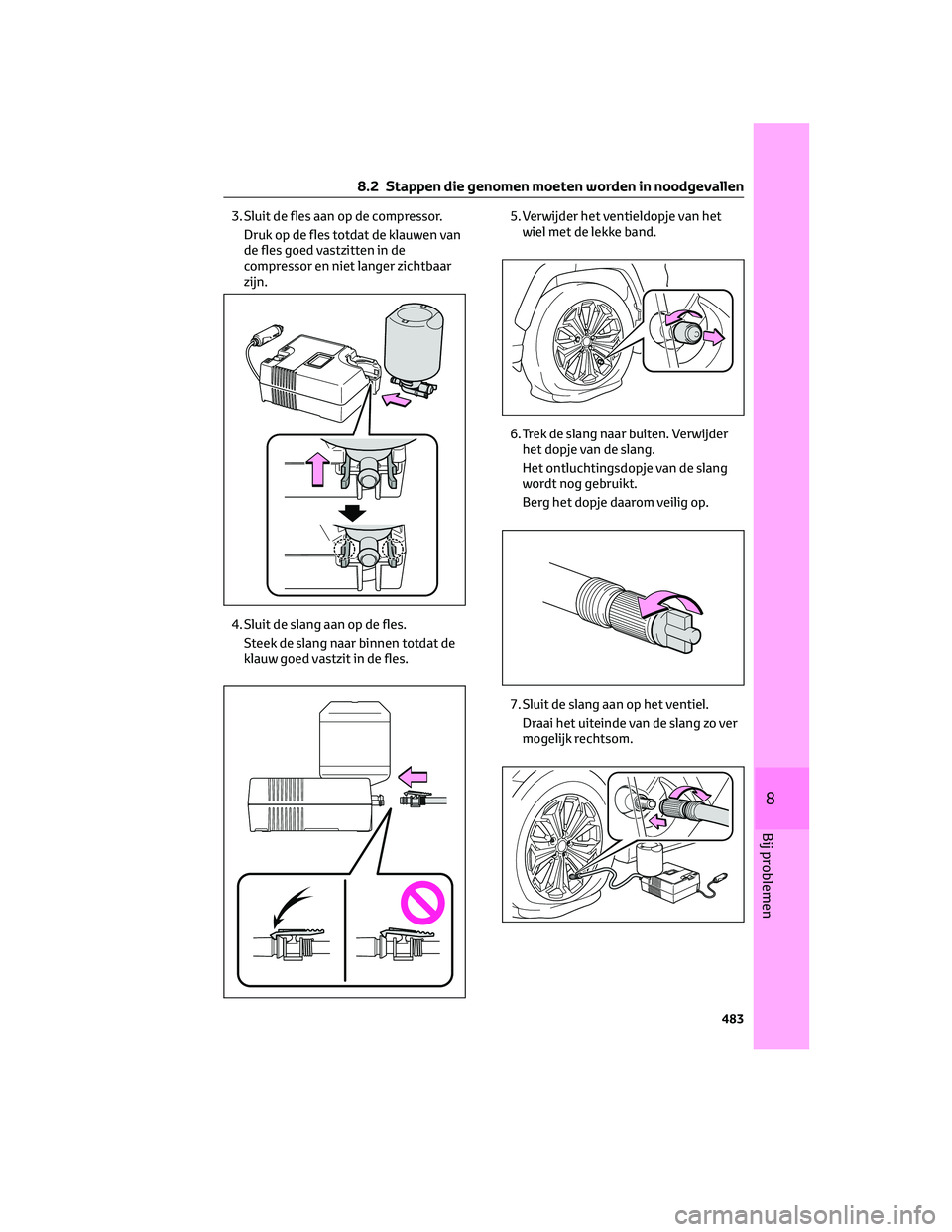

3. Sluit de fles aan op de compressor.
Druk op de fles totdat de klauwen van
de fles goed vastzitten in de
compressor en niet langer zichtbaar
zijn.
4. Sluit de slang aan op de fles.
Steek de slang naar binnen totdat de
klauw goed vastzit in de fles.5. Verwijder het ventieldopje van het
wiel met de lekke band.
6. Trek de slang naar buiten. Verwijder
het dopje van de slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt.
Berg het dopje daarom veilig op.
7. Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver
mogelijk rechtsom.
8.2 Stappen die genomen moeten worden in noodgevallen
483
8
Bij problemen

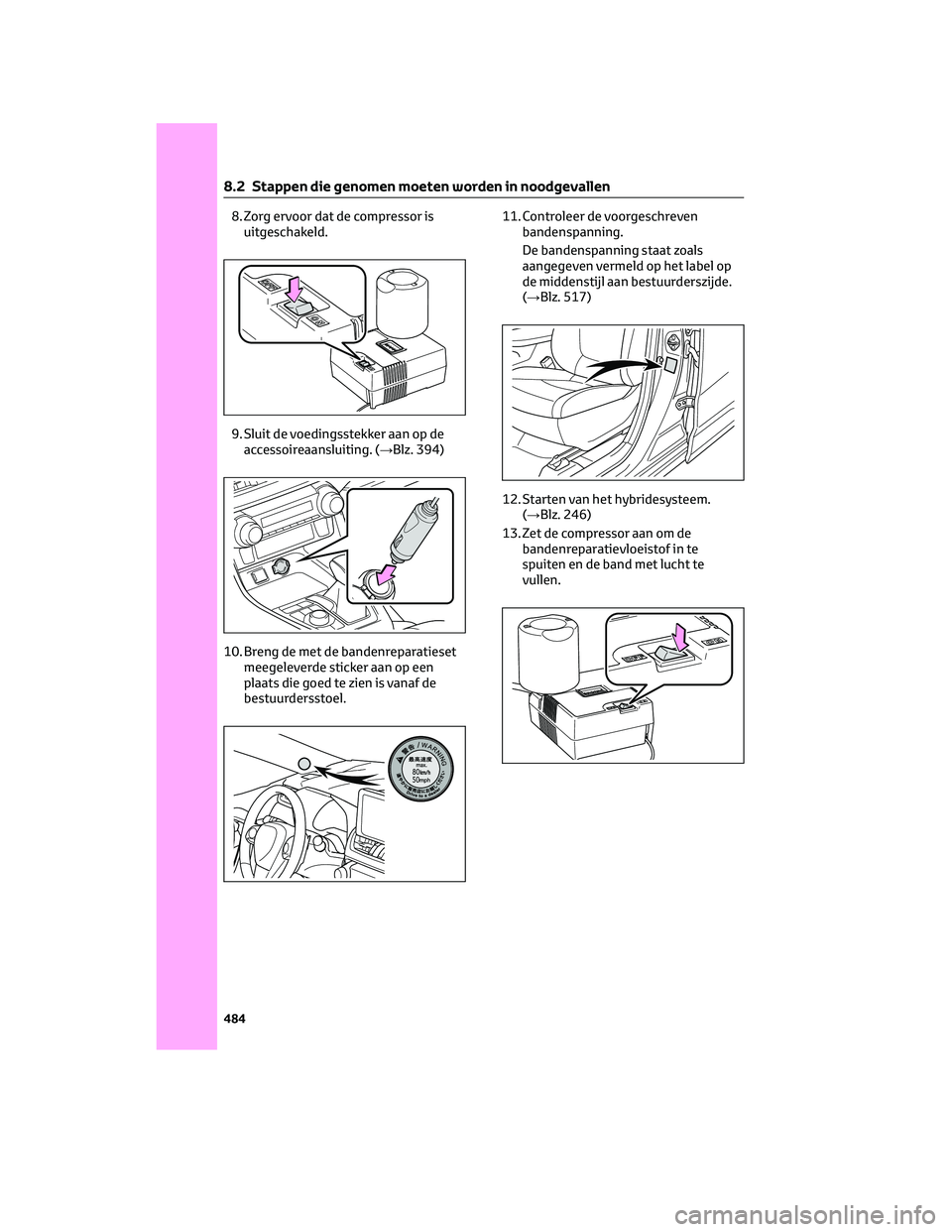

8. Zorg ervoor dat de compressor is
uitgeschakeld.
9. Sluit de voedingsstekker aan op de
accessoireaansluiting. (→Blz. 394)
10. Breng de met de bandenreparatieset
meegeleverde sticker aan op een
plaats die goed te zien is vanaf de
bestuurdersstoel.11. Controleer de voorgeschreven
bandenspanning.
De bandenspanning staat zoals
aangegeven vermeld op het label op
de middenstijl aan bestuurderszijde.
(→Blz. 517)
12. Starten van het hybridesysteem.
(→Blz. 246)
13. Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
8.2 Stappen die genomen moeten worden in noodgevallen
484

14. Vul de band tot de voorgeschreven
bandenspanning bereikt is.
ADe vloeistof wordt geïnjecteerd
en de spanning wordt verhoogd tot
tussen 300 kPa (3,0 kg/cm
2of bar,
44 psi) en 400 kPa (4,0 kg/cm2of bar,
58 psi), en neemt dan geleidelijk af.
BDe bandenspanningsmeter geeft
ongeveer 1 tot 5 minuten nadat de
schakelaar in stand ON is gezet de
werkelijke bandenspanning aan.
Zet de compressor uit en controleer
de bandenspanning. Zorg dat de band
niet te hard wordt opgepompt en vul
de band met lucht tot de
voorgeschreven bandenspanning is
bereikt.
De band kan gedurende ongeveer
5 tot 20 minuten worden opgepompt
(afhankelijk van de
buitentemperatuur). Als de
bandenspanning na 25 minuten nog
steeds lager is dan voorgeschreven, is
de band te veel beschadigd om nog
gerepareerd te worden. Schakel de
compressor uit en neem contact op
met een erkende Toyota-dealer ofhersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Laat wat lucht ontsnappen wanneer
de bandenspanning de
voorgeschreven waarde overschrijdt.
(→Blz. 487, blz. 517)
15. Maak terwijl de compressor is
uitgeschakeld de slang los van het
ventiel en trek vervolgens de
voedingsstekker uit de
accessoireaansluiting.
Mogelijk ontsnapt er bij het
verwijderen van de slang wat
bandenreparatievloeistof.
16. Plaats het ventieldopje op het ventiel
van het gerepareerde wiel.
17. Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk
bandenreparatievloeistof en kan de
auto vuil worden.
18. Berg de fles, terwijl deze aan de
compressor is bevestigd, tijdelijk op in
de bagageruimte.
19. Rijd, om de bandenreparatievloeistof
gelijkmatig over de band te verdelen,
meteen ongeveer 5 km met een
snelheid van maximaal 80 km/h.
8.2 Stappen die genomen moeten worden in noodgevallen
485
8
Bij problemen

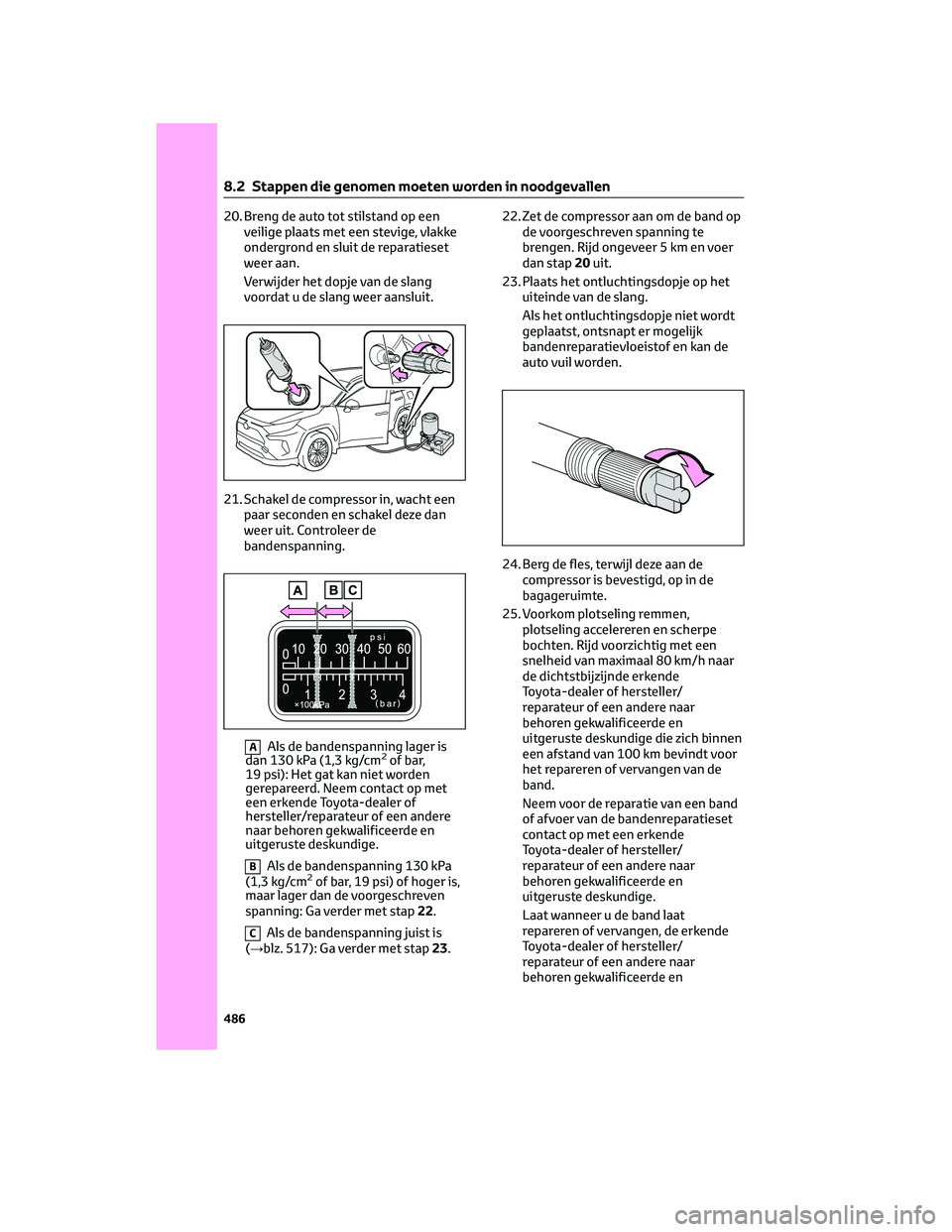

20. Breng de auto tot stilstand op een
veilige plaats met een stevige, vlakke
ondergrond en sluit de reparatieset
weer aan.
Verwijder het dopje van de slang
voordat u de slang weer aansluit.
21. Schakel de compressor in, wacht een
paar seconden en schakel deze dan
weer uit. Controleer de
bandenspanning.
AAls de bandenspanning lager is
dan 130 kPa (1,3 kg/cm2of bar,
19 psi): Het gat kan niet worden
gerepareerd. Neem contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
BAls de bandenspanning 130 kPa
(1,3 kg/cm2of bar, 19 psi) of hoger is,
maar lager dan de voorgeschreven
spanning: Ga verder met stap22.
CAls de bandenspanning juist is
(→blz. 517): Ga verder met stap23.22. Zet de compressor aan om de band op
de voorgeschreven spanning te
brengen. Rijd ongeveer 5 km en voer
dan stap20uit.
23. Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk
bandenreparatievloeistof en kan de
auto vuil worden.
24. Berg de fles, terwijl deze aan de
compressor is bevestigd, op in de
bagageruimte.
25. Voorkom plotseling remmen,
plotseling accelereren en scherpe
bochten. Rijd voorzichtig met een
snelheid van maximaal 80 km/h naar
de dichtstbijzijnde erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige die zich binnen
een afstand van 100 km bevindt voor
het repareren of vervangen van de
band.
Neem voor de reparatie van een band
of afvoer van de bandenreparatieset
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
Laat wanneer u de band laat
repareren of vervangen, de erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
8.2 Stappen die genomen moeten worden in noodgevallen
486

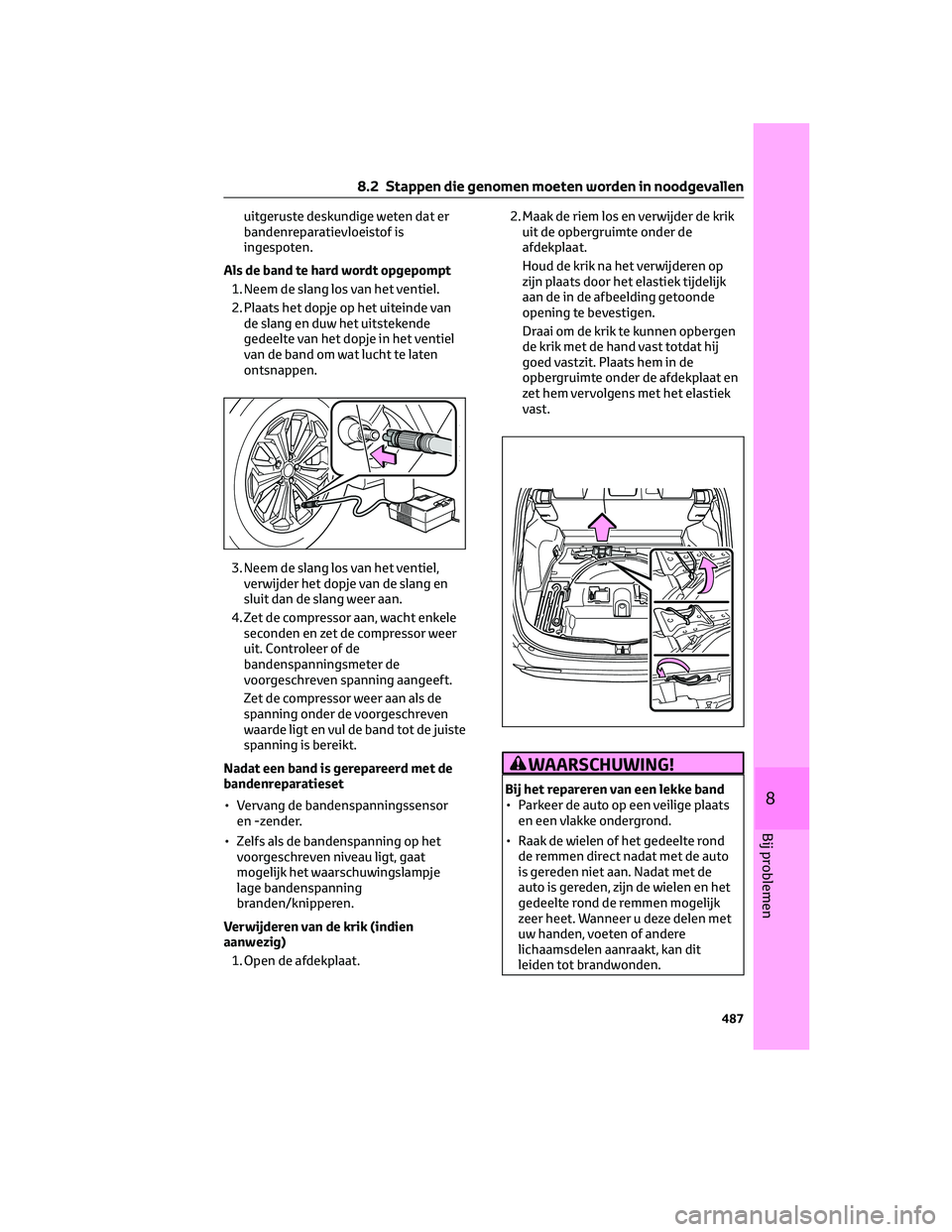

uitgeruste deskundige weten dat er
bandenreparatievloeistof is
ingespoten.
Als de band te hard wordt opgepompt
1. Neem de slang los van het ventiel.
2. Plaats het dopje op het uiteinde van
de slang en duw het uitstekende
gedeelte van het dopje in het ventiel
van de band om wat lucht te laten
ontsnappen.
3. Neem de slang los van het ventiel,
verwijder het dopje van de slang en
sluit dan de slang weer aan.
4. Zet de compressor aan, wacht enkele
seconden en zet de compressor weer
uit. Controleer of de
bandenspanningsmeter de
voorgeschreven spanning aangeeft.
Zet de compressor weer aan als de
spanning onder de voorgeschreven
waarde ligt en vul de band tot de juiste
spanning is bereikt.
Nadat een band is gerepareerd met de
bandenreparatieset
• Vervang de bandenspanningssensor
en -zender.
• Zelfs als de bandenspanning op het
voorgeschreven niveau ligt, gaat
mogelijk het waarschuwingslampje
lage bandenspanning
branden/knipperen.
Verwijderen van de krik (indien
aanwezig)
1. Open de afdekplaat.2. Maak de riem los en verwijder de krik
uit de opbergruimte onder de
afdekplaat.
Houd de krik na het verwijderen op
zijn plaats door het elastiek tijdelijk
aan de in de afbeelding getoonde
opening te bevestigen.
Draai om de krik te kunnen opbergen
de krik met de hand vast totdat hij
goed vastzit. Plaats hem in de
opbergruimte onder de afdekplaat en
zet hem vervolgens met het elastiek
vast.
WAARSCHUWING!
Bij het repareren van een lekke band
• Parkeer de auto op een veilige plaats
en een vlakke ondergrond.
• Raak de wielen of het gedeelte rond
de remmen direct nadat met de auto
is gereden niet aan. Nadat met de
auto is gereden, zijn de wielen en het
gedeelte rond de remmen mogelijk
zeer heet. Wanneer u deze delen met
uw handen, voeten of andere
lichaamsdelen aanraakt, kan dit
leiden tot brandwonden.
8.2 Stappen die genomen moeten worden in noodgevallen
487
8
Bij problemen

WAARSCHUWING!(Vervolgd)
• Sluit de slang stevig aan op het
ventiel terwijl het wiel aan de auto
bevestigd is. Als de slang niet goed
op het ventiel is aangesloten, kan er
lekkage van lucht optreden waarbij
bandenreparatievloeistof naar
buiten spuit.
• Als de slang tijdens het vullen
loskomt van het ventiel, is het
mogelijk dat de slang abrupte
bewegingen maakt vanwege de
luchtdruk.
• Nadat de band gevuld is, kunnen er
spetters bandenreparatievloeistof
naar buiten komen als de slang
wordt losgemaakt of wanneer u lucht
uit de band laat ontsnappen.
• Volg voor het repareren van de band
de volgende procedure. Als u de
procedures niet volgt, kan de
bandenreparatievloeistof naar
buiten spuiten.
• Bewaar afstand tot de band wanneer
deze gerepareerd wordt, omdat de
band kan klappen. Zet de schakelaar
van de compressor direct uit als u
ziet dat de band scheurtjes vertoont
of vervormt.
• De reparatieset kan oververhit raken
als deze langere tijd achter elkaar
wordt gebruikt. Gebruik de
reparatieset niet langer dan
40 minuten achter elkaar.
• Delen van de reparatieset worden
tijdens het gebruik heet. Behandel
de reparatieset voor en na gebruik
voorzichtig. Raak het metalen deel
rond de verbinding tussen de fles en
de compressor niet aan. Dit is
namelijk zeer heet.
• Plak de waarschuwingssticker voor
de rijsnelheid alleen op de
aangegeven plaats. Als de sticker
wordt aangebracht op een plaats
waar zich een airbag bevindt, zoals
op het stuurwielkussen, werkt de
airbag mogelijk niet goed meer.
WAARSCHUWING!(Vervolgd)
Rijden om de
bandenreparatievloeistof gelijkmatig
te verdelen
Neem om de kans op ongevallen te
beperken de volgende
voorzorgsmaatregelen in acht.
Als u dat niet doet kunt u de macht
over het stuur verliezen, waardoor
ernstig letsel kan ontstaan.
• Rijd langzaam en voorzichtig. Wees
extra voorzichtig bij het maken van
bochten.
• Breng de auto tot stilstand wanneer
de auto niet rechtuit wil rijden of als
u voelt dat er aan het stuurwiel
wordt getrokken en controleer het
volgende.
– Toestand van de band. De band
kan van de velg zijn afgelopen.
– Bandenspanning. Als de
bandenspanning 130 kPa
(1,3 kg/cm
2of bar, 19 psi) of lager is,
is de band mogelijk ernstig
beschadigd.
OPMERKING
Een noodreparatie uitvoeren
• Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de beschadiging is
veroorzaakt door perforatie van het
loopvlak door een scherp voorwerp,
zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet
uit de band. Door het verwijderen van
de spijker of de schroef kan het gat
groter worden waardoor de band niet
meer tijdelijk gerepareerd kan
worden.
• De reparatieset is niet
waterbestendig. Zorg dat de
bandenreparatieset niet in aanraking
komt met water, bijvoorbeeld bij
gebruik tijdens regen.
8.2 Stappen die genomen moeten worden in noodgevallen
488
