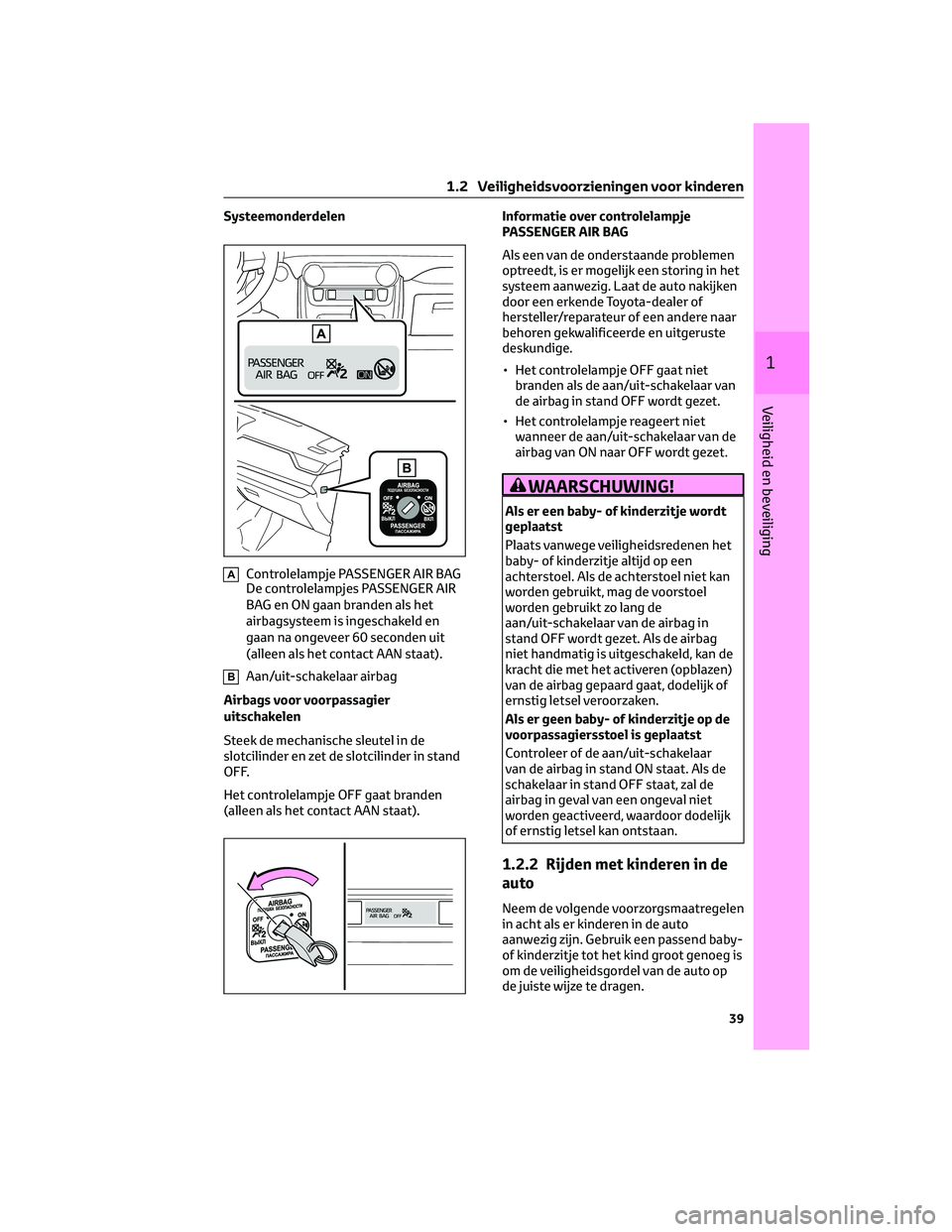

Systeemonderdelen
AControlelampje PASSENGER AIR BAG
De controlelampjes PASSENGER AIR
BAG en ON gaan branden als het
airbagsysteem is ingeschakeld en
gaan na ongeveer 60 seconden uit
(alleen als het contact AAN staat).
BAan/uit-schakelaar airbag
Airbags voor voorpassagier
uitschakelen
Steek de mechanische sleutel in de
slotcilinder en zet de slotcilinder in stand
OFF.
Het controlelampje OFF gaat branden
(alleen als het contact AAN staat).Informatie over controlelampje
PASSENGER AIR BAG
Als een van de onderstaande problemen
optreedt, is er mogelijk een storing in het
systeem aanwezig. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Het controlelampje OFF gaat niet
branden als de aan/uit-schakelaar van
de airbag in stand OFF wordt gezet.
• Het controlelampje reageert niet
wanneer de aan/uit-schakelaar van de
airbag van ON naar OFF wordt gezet.
WAARSCHUWING!
Als er een baby- of kinderzitje wordt
geplaatst
Plaats vanwege veiligheidsredenen het
baby- of kinderzitje altijd op een
achterstoel. Als de achterstoel niet kan
worden gebruikt, mag de voorstoel
worden gebruikt zo lang de
aan/uit-schakelaar van de airbag in
stand OFF wordt gezet. Als de airbag
niet handmatig is uitgeschakeld, kan de
kracht die met het activeren (opblazen)
van de airbag gepaard gaat, dodelijk of
ernstig letsel veroorzaken.
Als er geen baby- of kinderzitje op de
voorpassagiersstoel is geplaatst
Controleer of de aan/uit-schakelaar
van de airbag in stand ON staat. Als de
schakelaar in stand OFF staat, zal de
airbag in geval van een ongeval niet
worden geactiveerd, waardoor dodelijk
of ernstig letsel kan ontstaan.
1.2.2 Rijden met kinderen in de
auto
Neem de volgende voorzorgsmaatregelen
in acht als er kinderen in de auto
aanwezig zijn. Gebruik een passend baby-
of kinderzitje tot het kind groot genoeg is
om de veiligheidsgordel van de auto op
de juiste wijze te dragen.
1 .2 Veiligheidsvoorzieningen voor kinderen
39
1
Veiligheid en beveiliging

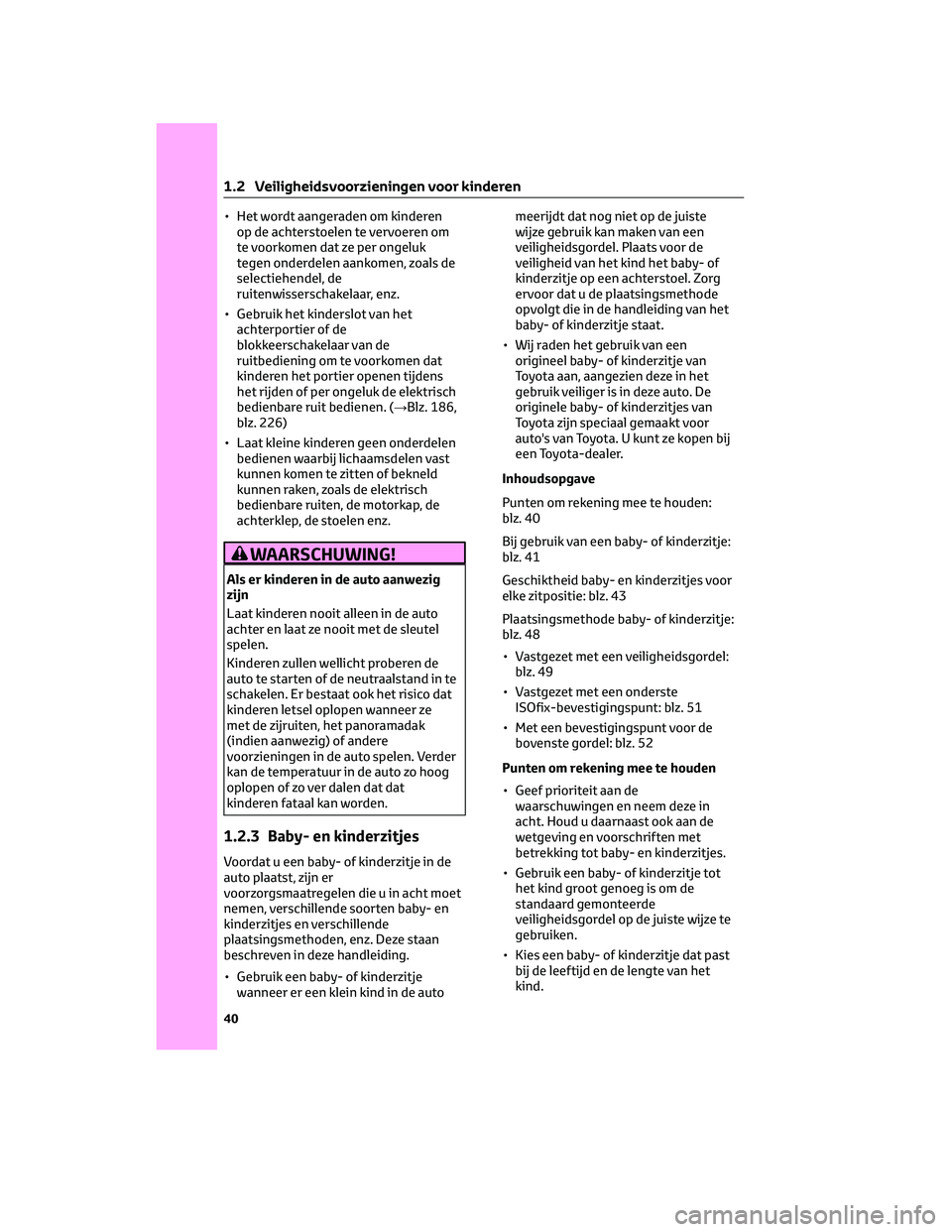

• Het wordt aangeraden om kinderen
op de achterstoelen te vervoeren om
te voorkomen dat ze per ongeluk
tegen onderdelen aankomen, zoals de
selectiehendel, de
ruitenwisserschakelaar, enz.
• Gebruik het kinderslot van het
achterportier of de
blokkeerschakelaar van de
ruitbediening om te voorkomen dat
kinderen het portier openen tijdens
het rijden of per ongeluk de elektrisch
bedienbare ruit bedienen. (→Blz. 186,
blz. 226)
• Laat kleine kinderen geen onderdelen
bedienen waarbij lichaamsdelen vast
kunnen komen te zitten of bekneld
kunnen raken, zoals de elektrisch
bedienbare ruiten, de motorkap, de
achterklep, de stoelen enz.
WAARSCHUWING!
Als er kinderen in de auto aanwezig
zijn
Laat kinderen nooit alleen in de auto
achter en laat ze nooit met de sleutel
spelen.
Kinderen zullen wellicht proberen de
auto te starten of de neutraalstand in te
schakelen. Er bestaat ook het risico dat
kinderen letsel oplopen wanneer ze
met de zijruiten, het panoramadak
(indien aanwezig) of andere
voorzieningen in de auto spelen. Verder
kan de temperatuur in de auto zo hoog
oplopen of zo ver dalen dat dat
kinderen fataal kan worden.
1.2.3 Baby- en kinderzitjes
Voordat u een baby- of kinderzitje in de
auto plaatst, zijn er
voorzorgsmaatregelen die u in acht moet
nemen, verschillende soorten baby- en
kinderzitjes en verschillende
plaatsingsmethoden, enz. Deze staan
beschreven in deze handleiding.
• Gebruik een baby- of kinderzitje
wanneer er een klein kind in de automeerijdt dat nog niet op de juiste
wijze gebruik kan maken van een
veiligheidsgordel. Plaats voor de
veiligheid van het kind het baby- of
kinderzitje op een achterstoel. Zorg
ervoor dat u de plaatsingsmethode
opvolgt die in de handleiding van het
baby- of kinderzitje staat.
• Wij raden het gebruik van een
origineel baby- of kinderzitje van
Toyota aan, aangezien deze in het
gebruik veiliger is in deze auto. De
originele baby- of kinderzitjes van
Toyota zijn speciaal gemaakt voor
auto's van Toyota. U kunt ze kopen bij
een Toyota-dealer.
Inhoudsopgave
Punten om rekening mee te houden:
blz. 40
Bij gebruik van een baby- of kinderzitje:
blz. 41
Geschiktheid baby- en kinderzitjes voor
elke zitpositie: blz. 43
Plaatsingsmethode baby- of kinderzitje:
blz. 48
• Vastgezet met een veiligheidsgordel:
blz. 49
• Vastgezet met een onderste
ISOfix-bevestigingspunt: blz. 51
• Met een bevestigingspunt voor de
bovenste gordel: blz. 52
Punten om rekening mee te houden
• Geef prioriteit aan de
waarschuwingen en neem deze in
acht. Houd u daarnaast ook aan de
wetgeving en voorschriften met
betrekking tot baby- en kinderzitjes.
• Gebruik een baby- of kinderzitje tot
het kind groot genoeg is om de
standaard gemonteerde
veiligheidsgordel op de juiste wijze te
gebruiken.
• Kies een baby- of kinderzitje dat past
bij de leeftijd en de lengte van het
kind.
1 .2 Veiligheidsvoorzieningen voor kinderen
40

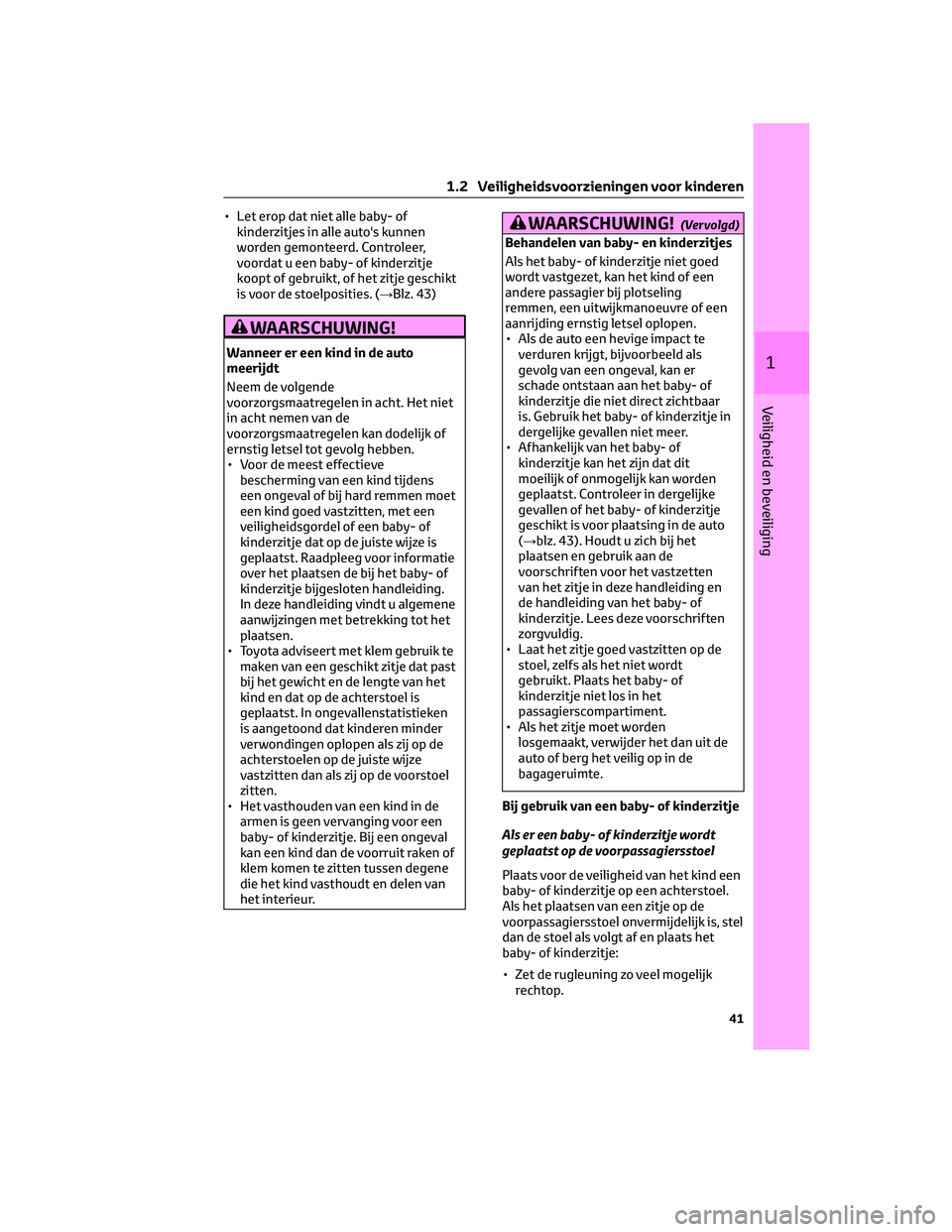

• Let erop dat niet alle baby- of
kinderzitjes in alle auto's kunnen
worden gemonteerd. Controleer,
voordat u een baby- of kinderzitje
koopt of gebruikt, of het zitje geschikt
is voor de stoelposities. (→Blz. 43)
WAARSCHUWING!
Wanneer er een kind in de auto
meerijdt
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Voor de meest effectieve
bescherming van een kind tijdens
een ongeval of bij hard remmen moet
een kind goed vastzitten, met een
veiligheidsgordel of een baby- of
kinderzitje dat op de juiste wijze is
geplaatst. Raadpleeg voor informatie
over het plaatsen de bij het baby- of
kinderzitje bijgesloten handleiding.
In deze handleiding vindt u algemene
aanwijzingen met betrekking tot het
plaatsen.
• Toyota adviseert met klem gebruik te
maken van een geschikt zitje dat past
bij het gewicht en de lengte van het
kind en dat op de achterstoel is
geplaatst. In ongevallenstatistieken
is aangetoond dat kinderen minder
verwondingen oplopen als zij op de
achterstoelen op de juiste wijze
vastzitten dan als zij op de voorstoel
zitten.
• Het vasthouden van een kind in de
armen is geen vervanging voor een
baby- of kinderzitje. Bij een ongeval
kan een kind dan de voorruit raken of
klem komen te zitten tussen degene
die het kind vasthoudt en delen van
het interieur.
WAARSCHUWING!(Vervolgd)
Behandelen van baby- en kinderzitjes
Als het baby- of kinderzitje niet goed
wordt vastgezet, kan het kind of een
andere passagier bij plotseling
remmen, een uitwijkmanoeuvre of een
aanrijding ernstig letsel oplopen.
• Als de auto een hevige impact te
verduren krijgt, bijvoorbeeld als
gevolg van een ongeval, kan er
schade ontstaan aan het baby- of
kinderzitje die niet direct zichtbaar
is. Gebruik het baby- of kinderzitje in
dergelijke gevallen niet meer.
• Afhankelijk van het baby- of
kinderzitje kan het zijn dat dit
moeilijk of onmogelijk kan worden
geplaatst. Controleer in dergelijke
gevallen of het baby- of kinderzitje
geschikt is voor plaatsing in de auto
(→blz. 43). Houdt u zich bij het
plaatsen en gebruik aan de
voorschriften voor het vastzetten
van het zitje in deze handleiding en
de handleiding van het baby- of
kinderzitje. Lees deze voorschriften
zorgvuldig.
• Laat het zitje goed vastzitten op de
stoel, zelfs als het niet wordt
gebruikt. Plaats het baby- of
kinderzitje niet los in het
passagierscompartiment.
• Als het zitje moet worden
losgemaakt, verwijder het dan uit de
auto of berg het veilig op in de
bagageruimte.
Bij gebruik van een baby- of kinderzitje
Als er een baby- of kinderzitje wordt
geplaatst op de voorpassagiersstoel
Plaats voor de veiligheid van het kind een
baby- of kinderzitje op een achterstoel.
Als het plaatsen van een zitje op de
voorpassagiersstoel onvermijdelijk is, stel
dan de stoel als volgt af en plaats het
baby- of kinderzitje:
• Zet de rugleuning zo veel mogelijk
rechtop.
1 .2 Veiligheidsvoorzieningen voor kinderen
41
1
Veiligheid en beveiliging

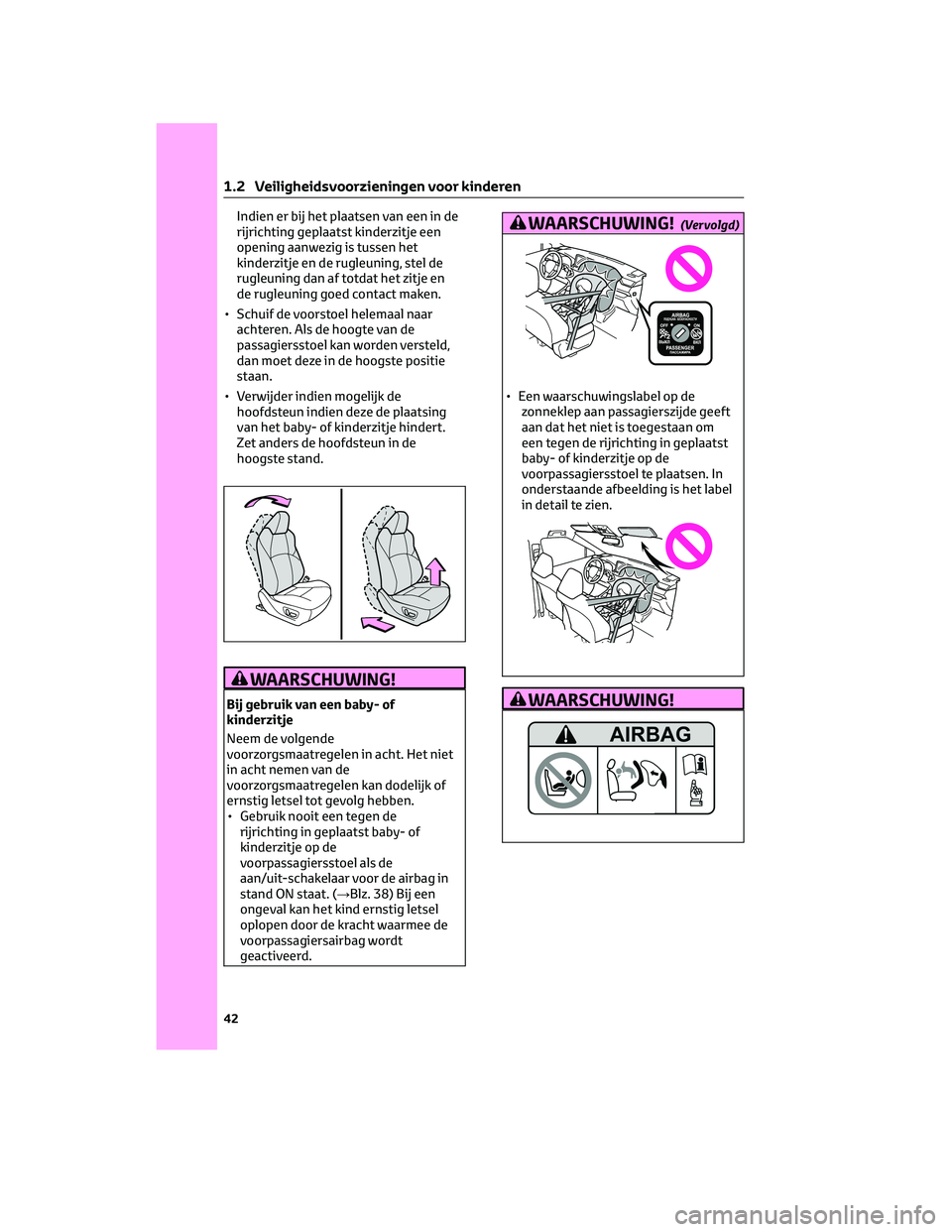

Indien er bij het plaatsen van een in de
rijrichting geplaatst kinderzitje een
opening aanwezig is tussen het
kinderzitje en de rugleuning, stel de
rugleuning dan af totdat het zitje en
de rugleuning goed contact maken.
• Schuif de voorstoel helemaal naar
achteren. Als de hoogte van de
passagiersstoel kan worden versteld,
dan moet deze in de hoogste positie
staan.
• Verwijder indien mogelijk de
hoofdsteun indien deze de plaatsing
van het baby- of kinderzitje hindert.
Zet anders de hoofdsteun in de
hoogste stand.
WAARSCHUWING!
Bij gebruik van een baby- of
kinderzitje
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Gebruik nooit een tegen de
rijrichting in geplaatst baby- of
kinderzitje op de
voorpassagiersstoel als de
aan/uit-schakelaar voor de airbag in
stand ON staat. (→Blz. 38) Bij een
ongeval kan het kind ernstig letsel
oplopen door de kracht waarmee de
voorpassagiersairbag wordt
geactiveerd.
WAARSCHUWING!(Vervolgd)
• Een waarschuwingslabel op de
zonneklep aan passagierszijde geeft
aan dat het niet is toegestaan om
een tegen de rijrichting in geplaatst
baby- of kinderzitje op de
voorpassagiersstoel te plaatsen. In
onderstaande afbeelding is het label
in detail te zien.
WAARSCHUWING!
1 .2 Veiligheidsvoorzieningen voor kinderen
42

WAARSCHUWING!

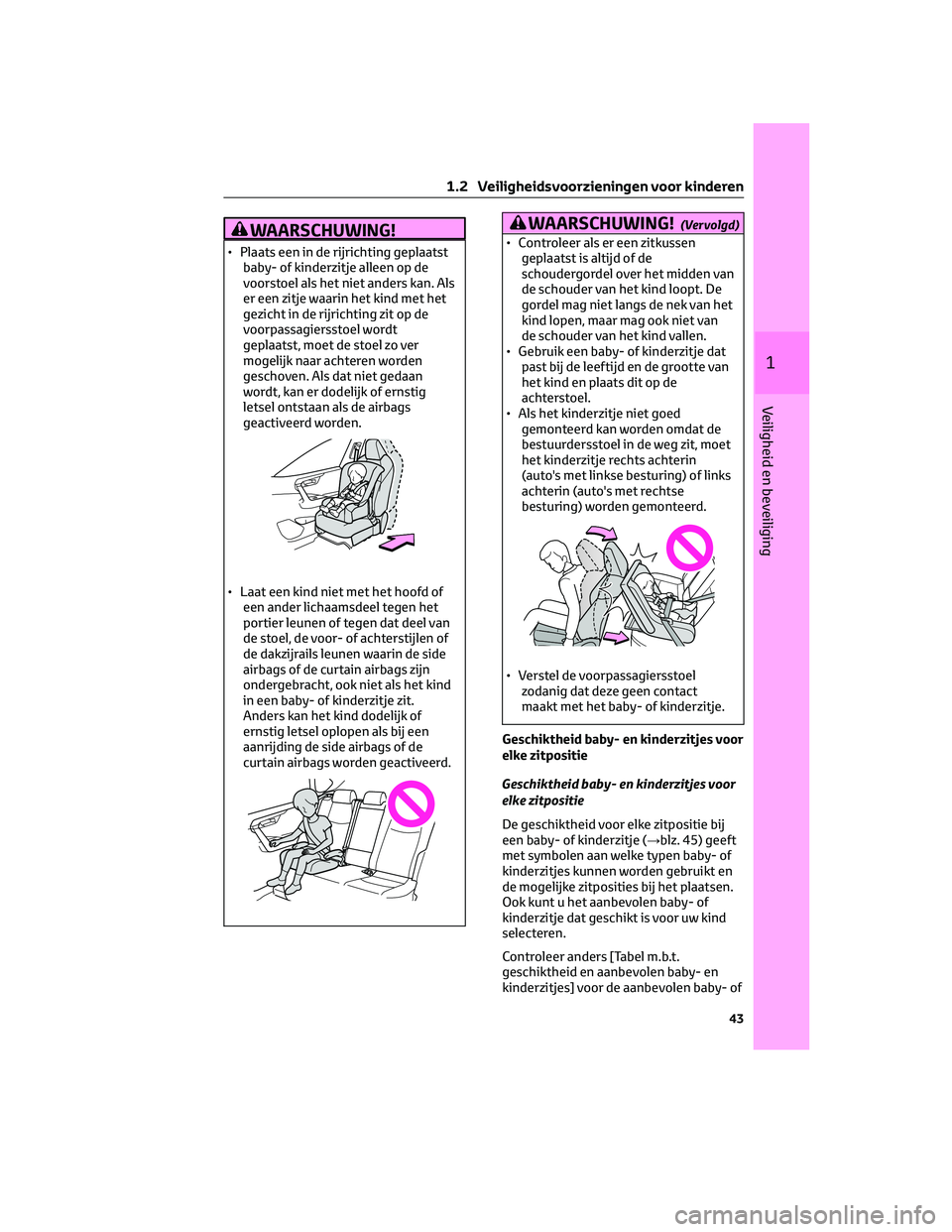

• Plaats een in de rijrichting geplaatst
baby- of kinderzitje alleen op de
voorstoel als het niet anders kan. Als
er een zitje waarin het kind met het
gezicht in de rijrichting zit op de
voorpassagiersstoel wordt
geplaatst, moet de stoel zo ver
mogelijk naar achteren worden
geschoven. Als dat niet gedaan
wordt, kan er dodelijk of ernstig
letsel ontstaan als de airbags
geactiveerd worden.
• Laat een kind niet met het hoofd of
een ander lichaamsdeel tegen het
portier leunen of tegen dat deel van
de stoel, de voor- of achterstijlen of
de dakzijrails leunen waarin de side
airbags of de curtain airbags zijn
ondergebracht, ook niet als het kind
in een baby- of kinderzitje zit.
Anders kan het kind dodelijk of
ernstig letsel oplopen als bij een
aanrijding de side airbags of de
curtain airbags worden geactiveerd.
WAARSCHUWING!(Vervolgd)
• Controleer als er een zitkussen
geplaatst is altijd of de
schoudergordel over het midden van
de schouder van het kind loopt. De
gordel mag niet langs de nek van het
kind lopen, maar mag ook niet van
de schouder van het kind vallen.
• Gebruik een baby- of kinderzitje dat
past bij de leeftijd en de grootte van
het kind en plaats dit op de
achterstoel.
• Als het kinderzitje niet goed
gemonteerd kan worden omdat de
bestuurdersstoel in de weg zit, moet
het kinderzitje rechts achterin
(auto's met linkse besturing) of links
achterin (auto's met rechtse
besturing) worden gemonteerd.
• Verstel de voorpassagiersstoel
zodanig dat deze geen contact
maakt met het baby- of kinderzitje.
Geschiktheid baby- en kinderzitjes voor
elke zitpositie
Geschiktheid baby- en kinderzitjes voor
elke zitpositie
De geschiktheid voor elke zitpositie bij
een baby- of kinderzitje (→blz. 45) geeft
met symbolen aan welke typen baby- of
kinderzitjes kunnen worden gebruikt en
de mogelijke zitposities bij het plaatsen.
Ook kunt u het aanbevolen baby- of
kinderzitje dat geschikt is voor uw kind
selecteren.
Controleer anders [Tabel m.b.t.
geschiktheid en aanbevolen baby- en
kinderzitjes] voor de aanbevolen baby- of
1 .2 Veiligheidsvoorzieningen voor kinderen
43
1
Veiligheid en beveiliging

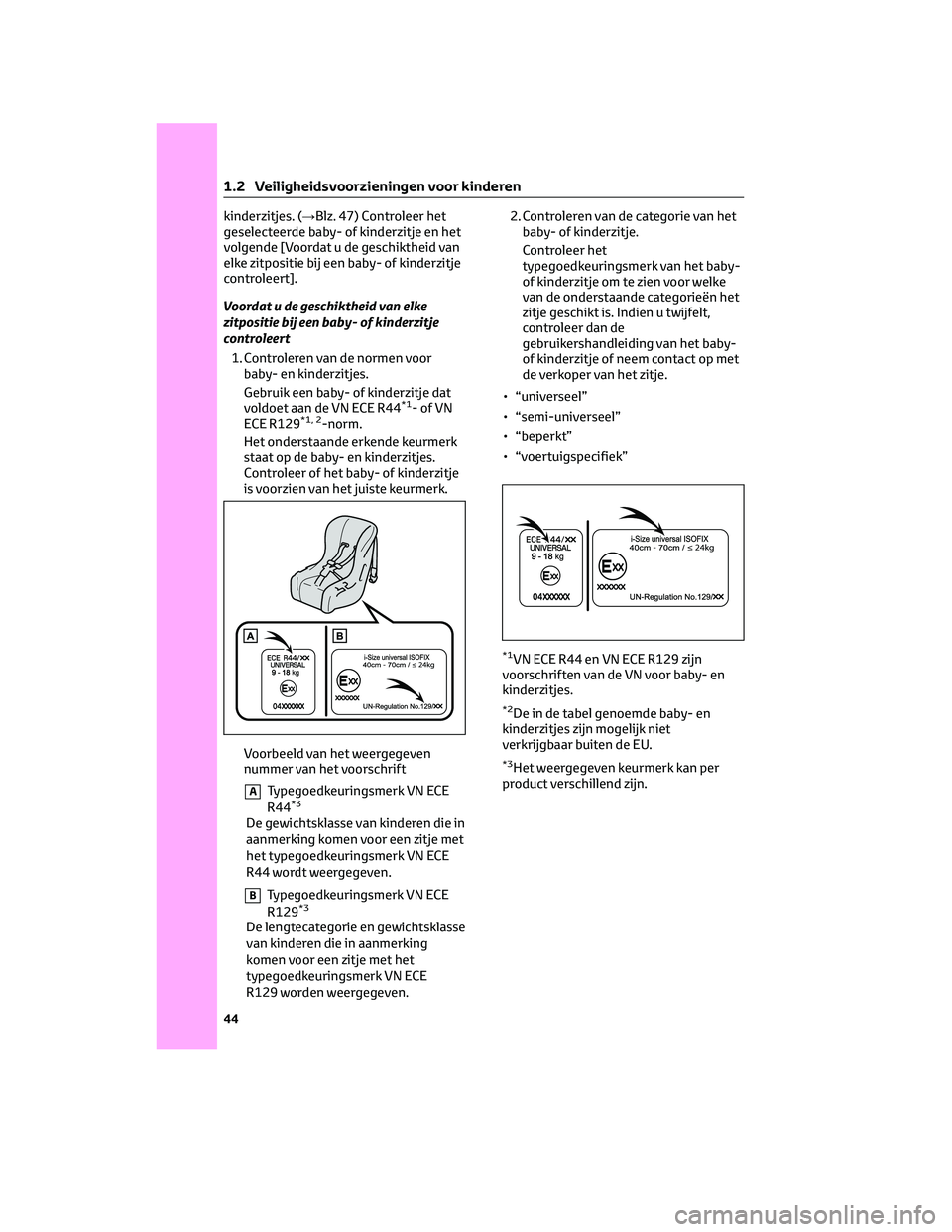

kinderzitjes. (→Blz. 47) Controleer het
geselecteerde baby- of kinderzitje en het
volgende [Voordat u de geschiktheid van
elke zitpositie bij een baby- of kinderzitje
controleert].
Voordat u de geschiktheid van elke
zitpositie bij een baby- of kinderzitje
controleert
1. Controleren van de normen voor
baby- en kinderzitjes.
Gebruik een baby- of kinderzitje dat
voldoet aan de VN ECE R44
*1-ofVN
ECE R129*1, 2-norm.
Het onderstaande erkende keurmerk
staat op de baby- en kinderzitjes.
Controleer of het baby- of kinderzitje
is voorzien van het juiste keurmerk.
Voorbeeld van het weergegeven
nummer van het voorschrift
ATypegoedkeuringsmerk VN ECE
R44*3
De gewichtsklasse van kinderen die in
aanmerking komen voor een zitje met
het typegoedkeuringsmerk VN ECE
R44 wordt weergegeven.
BTypegoedkeuringsmerk VN ECE
R129*3
De lengtecategorie en gewichtsklasse
van kinderen die in aanmerking
komen voor een zitje met het
typegoedkeuringsmerk VN ECE
R129 worden weergegeven.2. Controleren van de categorie van het
baby- of kinderzitje.
Controleer het
typegoedkeuringsmerk van het baby-
of kinderzitje om te zien voor welke
van de onderstaande categorieën het
zitje geschikt is. Indien u twijfelt,
controleer dan de
gebruikershandleiding van het baby-
of kinderzitje of neem contact op met
de verkoper van het zitje.
• “universeel”
• “semi-universeel”
• “beperkt”
• “voertuigspecifiek”
*1VN ECE R44 en VN ECE R129 zijn
voorschriften van de VN voor baby- en
kinderzitjes.
*2De in de tabel genoemde baby- en
kinderzitjes zijn mogelijk niet
verkrijgbaar buiten de EU.
*3Het weergegeven keurmerk kan per
product verschillend zijn.
1 .2 Veiligheidsvoorzieningen voor kinderen
44

Geschiktheid van elke zitpositie bij een
baby- of kinderzitje
Auto's met linkse besturing
Auto's met rechtse besturing
*1, 2, 3*4
*2, 3
*2, 3
*2, 3
Geschikt voor een “univer-
seel” baby- of kinderzitje
vastgezet met een veilig-
heidsgordel.
Geschikt voor een baby- of
kinderzitje dat is vermeld in
de tabel m.b.t. geschiktheid
en aanbevolen baby- en
kinderzitjes (→blz. 47).
Geschikt voor i-Size- en
ISOfix-baby- of kinderzitjes.
Met een bevestigingspunt
voor de bovenste gordel.
Gebruik nooit een tegen de
rijrichting in geplaatst
baby- of kinderzitje op de
voorpassagiersstoel als de
aan/uit-schakelaar voor de
airbag in stand ON staat.
*1Schuif de voorstoel helemaal naar
achteren. Als de hoogte van de
passagiersstoel kan worden versteld, dan
moet deze in de hoogste positie staan.
*2Zet de rugleuning zo veel mogelijk
rechtop. Indien er bij het plaatsen van een
in de rijrichting geplaatst kinderzitje een
opening aanwezig is tussen het
kinderzitje en de rugleuning, stel de
rugleuning dan af totdat het zitje en de
rugleuning goed contact maken.
1 .2 Veiligheidsvoorzieningen voor kinderen
45
1
Veiligheid en beveiliging

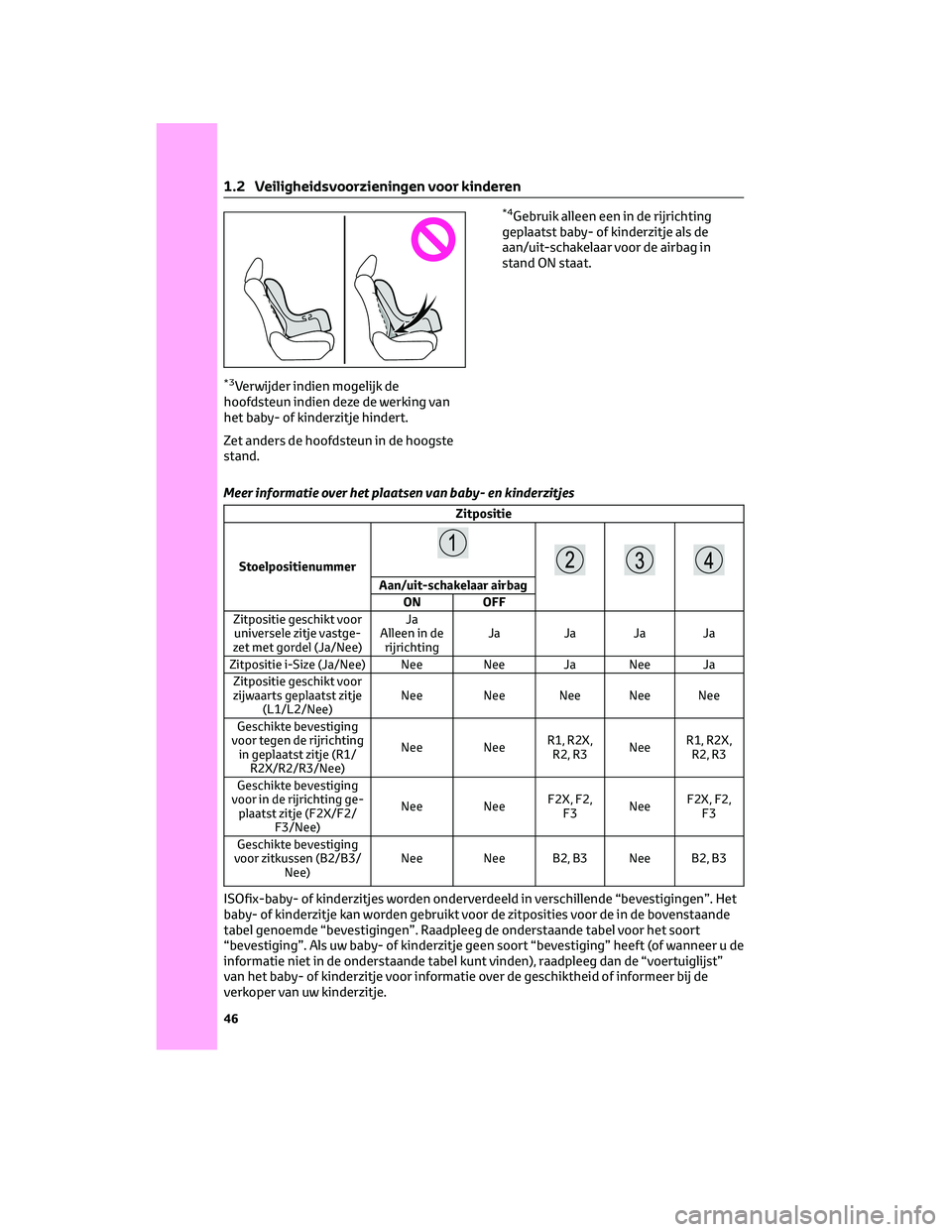

*3Verwijder indien mogelijk de
hoofdsteun indien deze de werking van
het baby- of kinderzitje hindert.
Zet anders de hoofdsteun in de hoogste
stand.
*4Gebruik alleen een in de rijrichting
geplaatst baby- of kinderzitje als de
aan/uit-schakelaar voor de airbag in
stand ON staat.
Meer informatie over het plaatsen van baby- en kinderzitjes
Zitpositie
Stoelpositienummer
Aan/uit-schakelaar airbag
ON OFF
Zitpositie geschikt voor
universele zitje vastge-
zet met gordel (Ja/Nee)Ja
Alleen in de
rijrichtingJa Ja Ja Ja
Zitpositie i-Size (Ja/Nee) Nee Nee Ja Nee Ja
Zitpositie geschikt voor
zijwaarts geplaatst zitje
(L1/L2/Nee)Nee Nee Nee Nee Nee
Geschikte bevestiging
voor tegen de rijrichting
in geplaatst zitje (R1/
R2X/R2/R3/Nee)Nee NeeR1, R2X,
R2, R3NeeR1, R2X,
R2, R3
Geschikte bevestiging
voor in de rijrichting ge-
plaatst zitje (F2X/F2/
F3/Nee)Nee NeeF2X, F2,
F3NeeF2X, F2,
F3
Geschikte bevestiging
voor zitkussen (B2/B3/
Nee)Nee Nee B2, B3 Nee B2, B3
ISOfix-baby- of kinderzitjes worden onderverdeeld in verschillende “bevestigingen”. Het
baby- of kinderzitje kan worden gebruikt voor de zitposities voor de in de bovenstaande
tabel genoemde “bevestigingen”. Raadpleeg de onderstaande tabel voor het soort
“bevestiging”. Als uw baby- of kinderzitje geen soort “bevestiging” heeft (of wanneer u de
informatie niet in de onderstaande tabel kunt vinden), raadpleeg dan de “voertuiglijst”
van het baby- of kinderzitje voor informatie over de geschiktheid of informeer bij de
verkoper van uw kinderzitje.
1 .2 Veiligheidsvoorzieningen voor kinderen
46

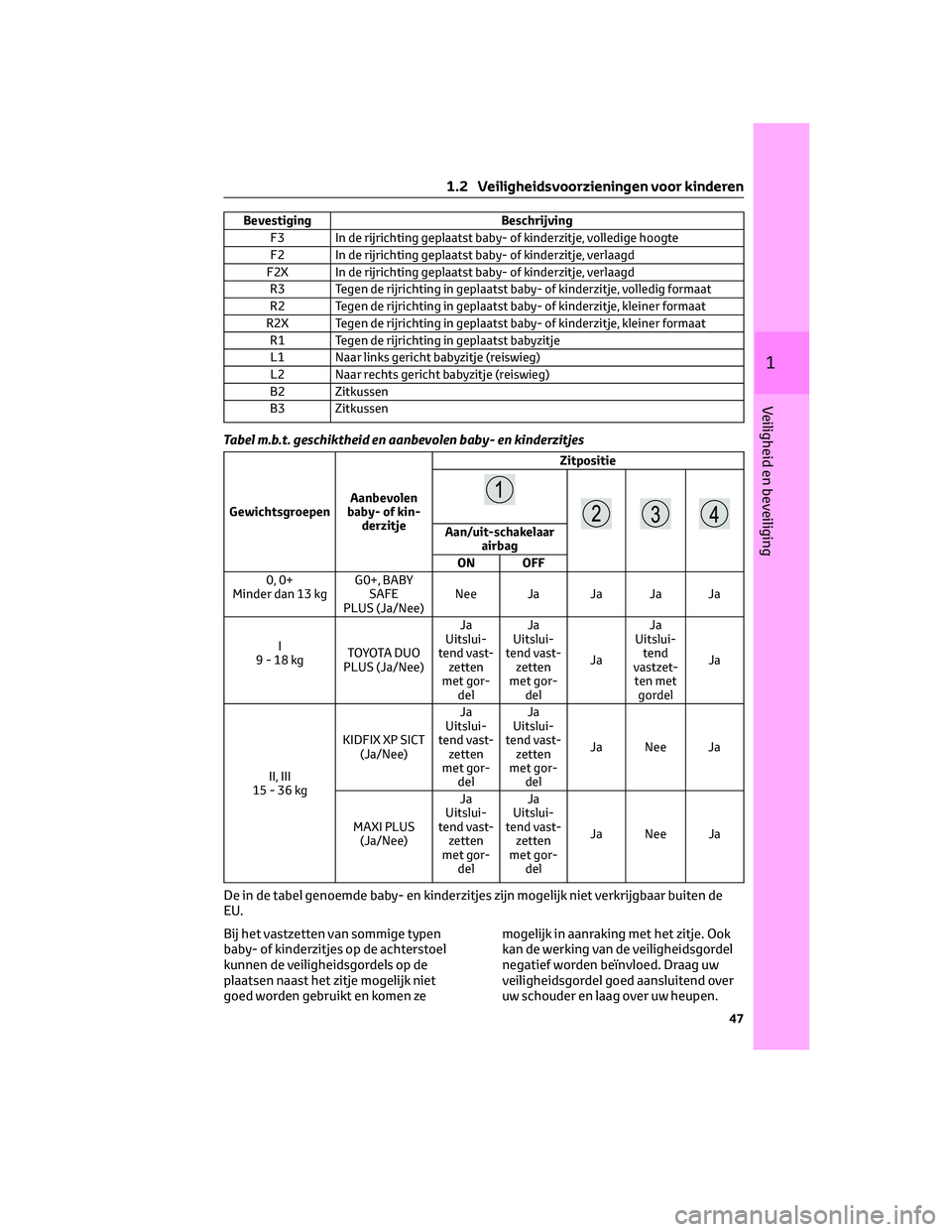

Bevestiging Beschrijving
F3 In de rijrichting geplaatst baby- of kinderzitje, volledige hoogte
F2 In de rijrichting geplaatst baby- of kinderzitje, verlaagd
F2X In de rijrichting geplaatst baby- of kinderzitje, verlaagd
R3 Tegen de rijrichting in geplaatst baby- of kinderzitje, volledig formaat
R2 Tegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R2X Tegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R1 Tegen de rijrichting in geplaatst babyzitje
L1 Naar links gericht babyzitje (reiswieg)
L2 Naar rechts gericht babyzitje (reiswieg)
B2 Zitkussen
B3 Zitkussen
Tabel m.b.t. geschiktheid en aanbevolen baby- en kinderzitjes
GewichtsgroepenAanbevolen
baby- of kin-
derzitjeZitpositie
Aan/uit-schakelaar
airbag
ON OFF
0, 0+
Minder dan 13 kgG0+, BABY
SAFE
PLUS (Ja/Nee)Nee Ja Ja Ja Ja
I
9-18kgTOYOTA DUO
PLUS (Ja/Nee)Ja
Uitslui-
tend vast-
zetten
met gor-
delJa
Uitslui-
tend vast-
zetten
met gor-
delJaJa
Uitslui-
tend
vastzet-
ten met
gordelJa
II, III
15-36kgKIDFIX XP SICT
(Ja/Nee)Ja
Uitslui-
tend vast-
zetten
met gor-
delJa
Uitslui-
tend vast-
zetten
met gor-
delJa Nee Ja
MAXI PLUS
(Ja/Nee)Ja
Uitslui-
tend vast-
zetten
met gor-
delJa
Uitslui-
tend vast-
zetten
met gor-
delJa Nee Ja
De in de tabel genoemde baby- en kinderzitjes zijn mogelijk niet verkrijgbaar buiten de
EU.
Bij het vastzetten van sommige typen
baby- of kinderzitjes op de achterstoel
kunnen de veiligheidsgordels op de
plaatsen naast het zitje mogelijk niet
goed worden gebruikt en komen zemogelijk in aanraking met het zitje. Ook
kan de werking van de veiligheidsgordel
negatief worden beïnvloed. Draag uw
veiligheidsgordel goed aansluitend over
uw schouder en laag over uw heupen.
1 .2 Veiligheidsvoorzieningen voor kinderen
47
1
Veiligheid en beveiliging

Wanneer dit niet het geval is of wanneer
hij in aanraking komt met het zitje, ga dan
ergens anders zitten. Het niet in acht
nemen van de voorzorgsmaatregelen kan
dodelijk of ernstig letsel tot gevolg
hebben.
• Verstel bij het plaatsen van een baby-
of kinderzitje op de achterstoelen de
voorstoel zodanig dat deze niet in
aanraking komt met het kind of het
baby- of kinderzitje.
• Indien bij het plaatsen van een
kinderzitje met steunvoet de
rugleuning in de weg zit wanneer u
het zitje op de steunvoet wilt
bevestigen, zet dan de rugleuning
naar achteren tot er voldoende ruimte
is.
• Als het schouderbevestigingspunt van
de veiligheidsgordel zich vóór de
gordelgeleider van het kinderzitje
bevindt, verplaatst u de zitting naar
voren.• Indien bij het plaatsen van een
zitkussen het kind in het baby- of
kinderzitje erg rechtop zit, zet u de
rugleuning in een comfortabelere
stand. En als het
schouderbevestigingspunt van de
veiligheidsgordel zich vóór de
gordelgeleider van het kinderzitje
bevindt, verplaatst u de zitting naar
voren.
Plaatsingsmethode baby- of kinderzitje
Controleer aan de hand van de bij het baby- of kinderzitje bijgesloten handleiding de
plaatsing van het zitje.
Plaatsingsmethode Bladzijde
Bevestiging met veilig-
heidsgordels
Blz. 49
1 .2 Veiligheidsvoorzieningen voor kinderen
48
