TOYOTA RAV4 PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2022, Model line: RAV4 PLUG-IN HYBRID, Model: TOYOTA RAV4 PLUG-IN HYBRID 2022Pages: 610, PDF Size: 139.2 MB
Page 51 of 610

Plaatsingsmethode Bladzijde
Bevestiging onderste
ISOfix-bevestigingspunt
Blz. 51
Bevestiging bevestigings-
punt bovenste gordel
Blz. 52
Baby- of kinderzitje vastgezet met een
veiligheidsgordel
Een baby- of kinderzitje plaatsen met
behulp van een veiligheidsgordel
Plaats het baby- of kinderzitje aan de
hand van de bijgesloten handleiding. Als
het desbetreffende baby- of kinderzitje
niet binnen de “universele” categorie valt
(of de benodigde informatie staat niet in
de tabel), raadpleeg dan de “voertuiglijst”
van de fabrikant van het baby- of
kinderzitje voor de diverse mogelijke
montageposities of doe navraag naar de
compatibiliteit bij de verkoper van het
zitje. (→Blz. 44, blz. 45)
1. Als het plaatsen van een baby- of
kinderzitje op de voorpassagiersstoel
onvermijdelijk is, raadpleeg dan
blz. 41 voor het afstellen van de
voorpassagiersstoel.2. Zet de rugleuning zo veel mogelijk
rechtop. Indien er bij het plaatsen van
een in de rijrichting geplaatst
kinderzitje een opening aanwezig is
tussen het kinderzitje en de
rugleuning, stel de rugleuning dan af
totdat het zitje en de rugleuning goed
contact maken.
3. Verwijder indien mogelijk de
hoofdsteun indien deze de plaatsing
van het baby- of kinderzitje hindert.
Zet anders de hoofdsteun in de
hoogste stand. (→Blz. 211)
4. Voer de veiligheidsgordel door het
baby- of kinderzitje en steek de gesp
in de gordelsluiting. Controleer of de
gordel niet gedraaid is. Maak de
veiligheidsgordel goed vast aan het
baby- of kinderzitje aan de hand van
de bijgesloten handleiding.
1 .2 Veiligheidsvoorzieningen voor kinderen
49
1
Veiligheid en beveiliging
Page 52 of 610

5. Als uw baby- of kinderzitje niet is
voorzien van een vergrendelsysteem
voor de veiligheidsgordel, zet het zitje
dan vast met een blokkeerclip.
6. Beweeg het baby- of kinderzitje na
het plaatsen naar achteren en naar
voren om te controleren of het goed
vastzit. (→Blz. 50)
Verwijderen van een baby- of kinderzitje
dat is vastgezet met een
veiligheidsgordel
Druk de ontgrendelknop op de
gordelsluiting in en laat de gordel
helemaal oprollen.
Bij het losmaken van de gordelsluiting
komt het baby- of kinderzitje mogelijk
een stukje omhoog als gevolg van de
terugwerking van de zitting. Maak de
gordelsluiting los terwijl u het baby- en
kinderzitje tegenhoudt.
De veiligheidsgordel rolt automatisch op.
Houd de gordel vast, zodat het oprollen
rustig gebeurt.Als er een baby- of kinderzitje wordt
geplaatst
U moet bij het plaatsen van het zitje
mogelijk gebruikmaken van een
blokkeerclip. Volg de aanwijzingen van de
fabrikant van het baby- of kinderzitje. Als
uw zitje niet over een blokkeerclip
beschikt, kunt u deze kopen bij een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige: Blokkeerclip voor baby- of
kinderzitje (onderdeelnr. 73119-22010)
WAARSCHUWING!
Als er een baby- of kinderzitje wordt
geplaatst
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Laat kinderen niet met de
veiligheidsgordel spelen. Als de
veiligheidsgordel om de nek van het
kind draait, kan het kind stikken of
ernstig letsel oplopen. Als dit
gebeurt en de gordelsluiting niet kan
worden losgemaakt, knip de gordel
dan door met een schaar.
• Controleer of de gesp goed in de
gordelsluiting is vergrendeld en of de
veiligheidsgordel niet gedraaid is.
• Beweeg het baby- of kinderzitje naar
links en naar rechts en naar voren en
naar achteren om te controleren of
het goed is geplaatst.
• Verstel de rugleuning niet meer
nadat het baby- of kinderzitje is
geplaatst.
• Controleer als er een zitkussen
geplaatst is altijd of de
schoudergordel over het midden van
de schouder van het kind loopt. De
gordel mag niet langs de nek van het
kind lopen, maar mag ook niet van de
schouder van het kind vallen.
1 .2 Veiligheidsvoorzieningen voor kinderen
50

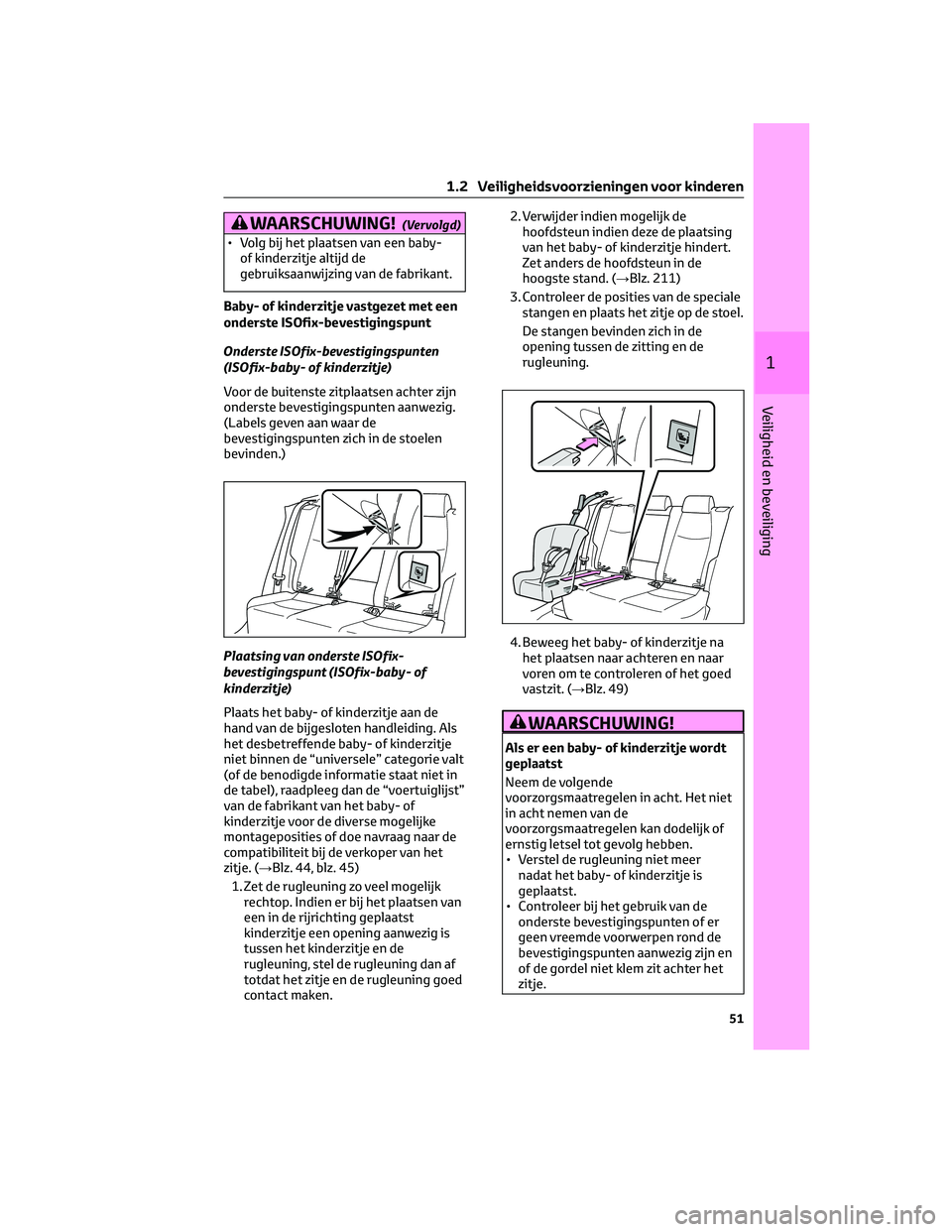

Page 53 of 610

WAARSCHUWING!(Vervolgd)
• Volg bij het plaatsen van een baby-
of kinderzitje altijd de
gebruiksaanwijzing van de fabrikant.
Baby- of kinderzitje vastgezet met een
onderste ISOfix-bevestigingspunt
Onderste ISOfix-bevestigingspunten
(ISOfix-baby- of kinderzitje)
Voor de buitenste zitplaatsen achter zijn
onderste bevestigingspunten aanwezig.
(Labels geven aan waar de
bevestigingspunten zich in de stoelen
bevinden.)
Plaatsing van onderste ISOfix-
bevestigingspunt (ISOfix-baby- of
kinderzitje)
Plaats het baby- of kinderzitje aan de
hand van de bijgesloten handleiding. Als
het desbetreffende baby- of kinderzitje
niet binnen de “universele” categorie valt
(of de benodigde informatie staat niet in
de tabel), raadpleeg dan de “voertuiglijst”
van de fabrikant van het baby- of
kinderzitje voor de diverse mogelijke
montageposities of doe navraag naar de
compatibiliteit bij de verkoper van het
zitje. (→Blz. 44, blz. 45)
1. Zet de rugleuning zo veel mogelijk
rechtop. Indien er bij het plaatsen van
een in de rijrichting geplaatst
kinderzitje een opening aanwezig is
tussen het kinderzitje en de
rugleuning, stel de rugleuning dan af
totdat het zitje en de rugleuning goed
contact maken.2. Verwijder indien mogelijk de
hoofdsteun indien deze de plaatsing
van het baby- of kinderzitje hindert.
Zet anders de hoofdsteun in de
hoogste stand. (→Blz. 211)
3. Controleer de posities van de speciale
stangen en plaats het zitje op de stoel.
De stangen bevinden zich in de
opening tussen de zitting en de
rugleuning.
4. Beweeg het baby- of kinderzitje na
het plaatsen naar achteren en naar
voren om te controleren of het goed
vastzit. (→Blz. 49)
WAARSCHUWING!
Als er een baby- of kinderzitje wordt
geplaatst
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Verstel de rugleuning niet meer
nadat het baby- of kinderzitje is
geplaatst.
• Controleer bij het gebruik van de
onderste bevestigingspunten of er
geen vreemde voorwerpen rond de
bevestigingspunten aanwezig zijn en
of de gordel niet klem zit achter het
zitje.
1 .2 Veiligheidsvoorzieningen voor kinderen
51
1
Veiligheid en beveiliging

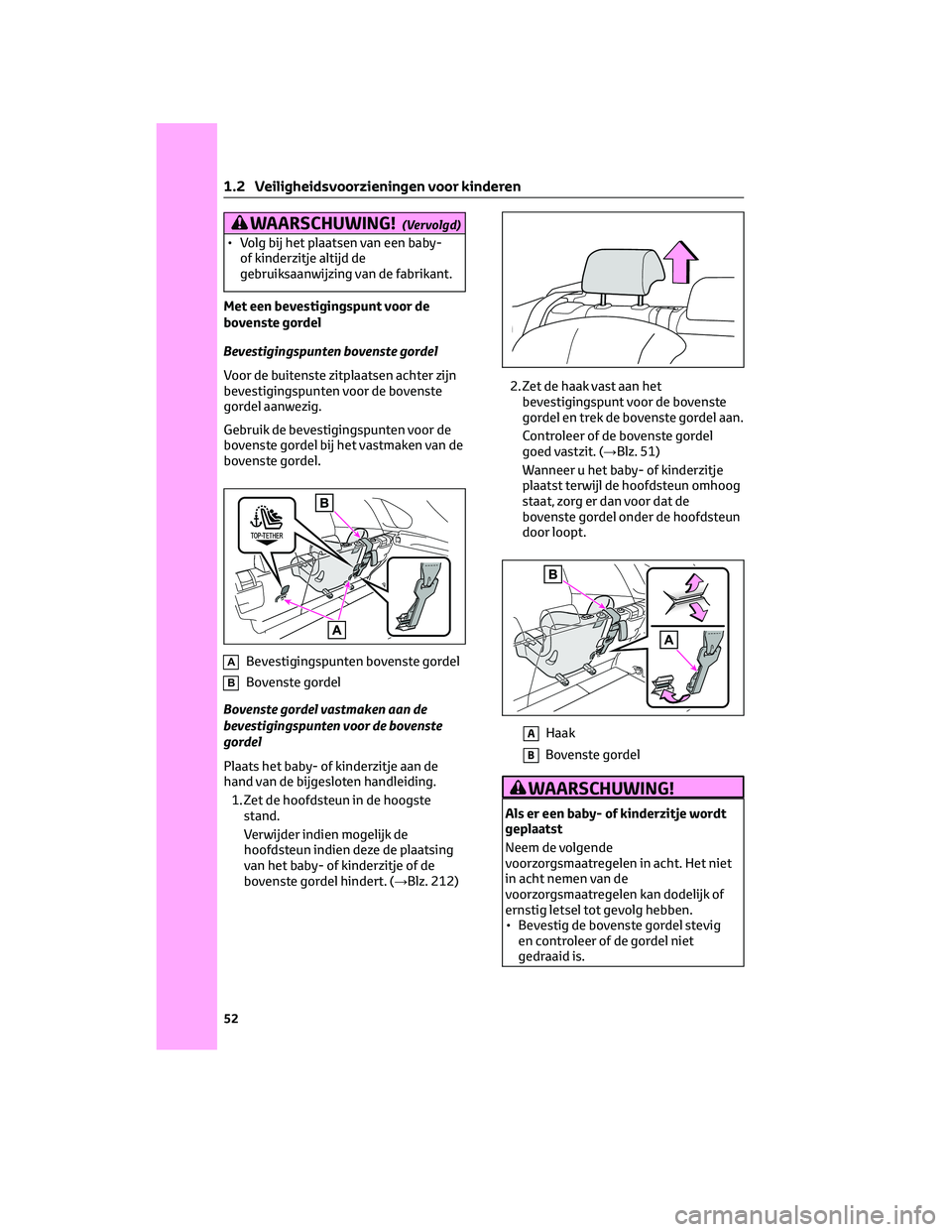

Page 54 of 610

WAARSCHUWING!(Vervolgd)
• Volg bij het plaatsen van een baby-
of kinderzitje altijd de
gebruiksaanwijzing van de fabrikant.
Met een bevestigingspunt voor de
bovenste gordel
Bevestigingspunten bovenste gordel
Voor de buitenste zitplaatsen achter zijn
bevestigingspunten voor de bovenste
gordel aanwezig.
Gebruik de bevestigingspunten voor de
bovenste gordel bij het vastmaken van de
bovenste gordel.
ABevestigingspunten bovenste gordel
BBovenste gordel
Bovenste gordel vastmaken aan de
bevestigingspunten voor de bovenste
gordel
Plaats het baby- of kinderzitje aan de
hand van de bijgesloten handleiding.
1. Zet de hoofdsteun in de hoogste
stand.
Verwijder indien mogelijk de
hoofdsteun indien deze de plaatsing
van het baby- of kinderzitje of de
bovenste gordel hindert. (→Blz. 212)2. Zet de haak vast aan het
bevestigingspunt voor de bovenste
gordel en trek de bovenste gordel aan.
Controleer of de bovenste gordel
goed vastzit. (→Blz. 51)
Wanneer u het baby- of kinderzitje
plaatst terwijl de hoofdsteun omhoog
staat, zorg er dan voor dat de
bovenste gordel onder de hoofdsteun
door loopt.
AHaak
BBovenste gordel
WAARSCHUWING!
Als er een baby- of kinderzitje wordt
geplaatst
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Bevestig de bovenste gordel stevig
en controleer of de gordel niet
gedraaid is.
1 .2 Veiligheidsvoorzieningen voor kinderen
52
Page 55 of 610

WAARSCHUWING!(Vervolgd)
• Bevestig de bovenste gordel
uitsluitend aan de
bevestigingspunten voor de
bovenste gordel.
• Verstel de rugleuning niet meer
nadat het baby- of kinderzitje is
geplaatst.
• Volg bij het plaatsen van een baby-
of kinderzitje altijd de
gebruiksaanwijzing van de fabrikant.
• Wanneer u het baby- of kinderzitje
plaatst terwijl de hoofdsteun
omhoog staat, nadat de hoofdsteun
omhoog is gezet en de
bevestigingspunt voor de bovenste
gordel vervolgens is vastgemaakt,
zet de hoofdsteun dan niet in een
lagere stand.
1.3 Noodoproep
1.3.1 eCall*
*Werkt binnen het eCall-dekkingsgebied.
De systeemnaam kan per land
verschillend zijn.
eCall is een telematicadienst die
gebruikmaakt van gegevens van het
Global Navigation Satellite System
(GNSS) en ingebouwde cellulaire
technologie, waardoor de volgende
noodoproepen mogelijk zijn:
automatische noodoproepen
(automatische melding van een
aanrijding) en handmatige
noodoproepen (door het indrukken van
de toets SOS). Deze dienst is door
regelgeving van de Europese Unie
verplicht gesteld.Systeemonderdelen
Ty p e A
AToets SOS*
BControlelampjes
CMicrofoon
DLuidspreker
*Deze toets is bestemd voor
communicatie met de eCall-medewerker.
Andere SOS-toetsen van overige
systemen van een auto hebben geen
betrekking op het apparaat en zijn niet
bestemd voor communicatie met de
eCall-medewerker.
Ty p e B
AToets SOS*
BControlelampjes
CMicrofoon
DLuidspreker
*Deze toets is bestemd voor
communicatie met de eCall-medewerker.
Andere SOS-toetsen van overige
1 .2 Veiligheidsvoorzieningen voor kinderen
53
1
Veiligheid en beveiliging

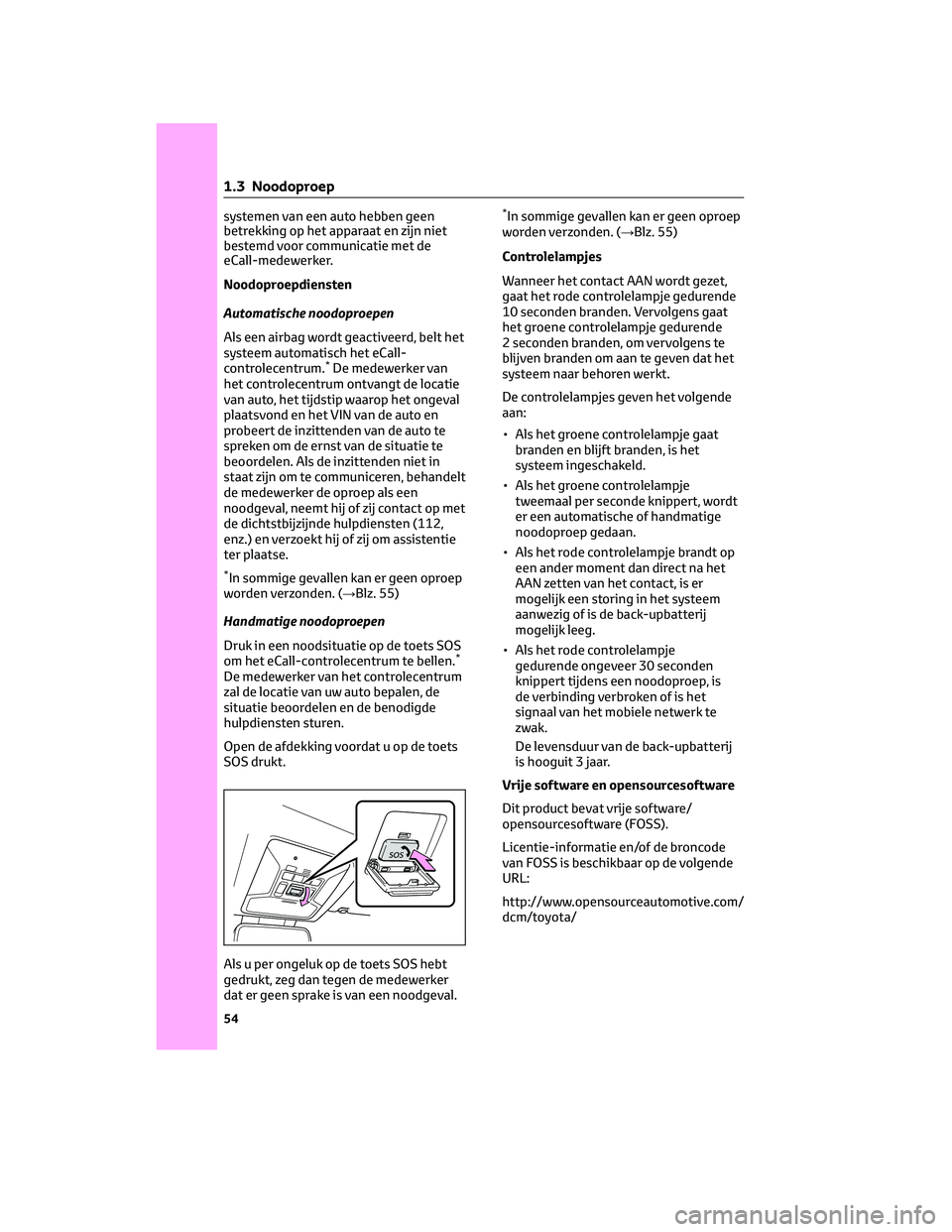

Page 56 of 610

systemen van een auto hebben geen
betrekking op het apparaat en zijn niet
bestemd voor communicatie met de
eCall-medewerker.
Noodoproepdiensten
Automatische noodoproepen
Als een airbag wordt geactiveerd, belt het
systeem automatisch het eCall-
controlecentrum.
*De medewerker van
het controlecentrum ontvangt de locatie
van auto, het tijdstip waarop het ongeval
plaatsvond en het VIN van de auto en
probeert de inzittenden van de auto te
spreken om de ernst van de situatie te
beoordelen. Als de inzittenden niet in
staat zijn om te communiceren, behandelt
de medewerker de oproep als een
noodgeval, neemt hij of zij contact op met
de dichtstbijzijnde hulpdiensten (112,
enz.) en verzoekt hij of zij om assistentie
ter plaatse.
*In sommige gevallen kan er geen oproep
worden verzonden. (→Blz. 55)
Handmatige noodoproepen
Druk in een noodsituatie op de toets SOS
om het eCall-controlecentrum te bellen.
*
De medewerker van het controlecentrum
zal de locatie van uw auto bepalen, de
situatie beoordelen en de benodigde
hulpdiensten sturen.
Open de afdekking voordat u op de toets
SOS drukt.
Als u per ongeluk op de toets SOS hebt
gedrukt, zeg dan tegen de medewerker
dat er geen sprake is van een noodgeval.
*In sommige gevallen kan er geen oproep
worden verzonden. (→Blz. 55)
Controlelampjes
Wanneer het contact AAN wordt gezet,
gaat het rode controlelampje gedurende
10 seconden branden. Vervolgens gaat
het groene controlelampje gedurende
2 seconden branden, om vervolgens te
blijven branden om aan te geven dat het
systeem naar behoren werkt.
De controlelampjes geven het volgende
aan:
• Als het groene controlelampje gaat
branden en blijft branden, is het
systeem ingeschakeld.
• Als het groene controlelampje
tweemaal per seconde knippert, wordt
er een automatische of handmatige
noodoproep gedaan.
• Als het rode controlelampje brandt op
een ander moment dan direct na het
AAN zetten van het contact, is er
mogelijk een storing in het systeem
aanwezig of is de back-upbatterij
mogelijk leeg.
• Als het rode controlelampje
gedurende ongeveer 30 seconden
knippert tijdens een noodoproep, is
de verbinding verbroken of is het
signaal van het mobiele netwerk te
zwak.
De levensduur van de back-upbatterij
is hooguit 3 jaar.
Vrije software en opensourcesoftware
Dit product bevat vrije software/
opensourcesoftware (FOSS).
Licentie-informatie en/of de broncode
van FOSS is beschikbaar op de volgende
URL:
http://www.opensourceautomotive.com/
dcm/toyota/
1 .3 Noodoproep
54
Page 57 of 610

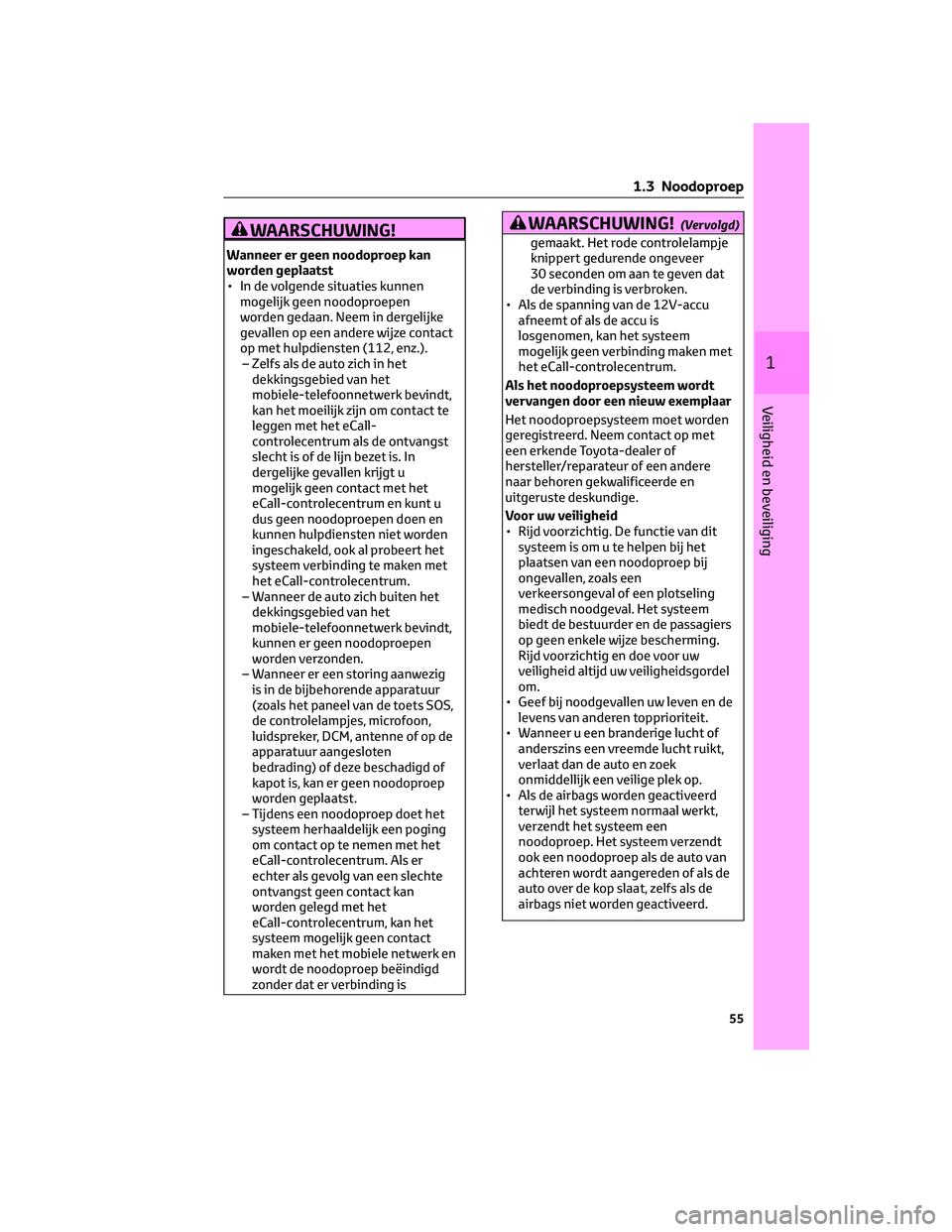

WAARSCHUWING!
Wanneer er geen noodoproep kan
worden geplaatst
• In de volgende situaties kunnen
mogelijk geen noodoproepen
worden gedaan. Neem in dergelijke
gevallen op een andere wijze contact
op met hulpdiensten (112, enz.).
– Zelfs als de auto zich in het
dekkingsgebied van het
mobiele-telefoonnetwerk bevindt,
kan het moeilijk zijn om contact te
leggen met het eCall-
controlecentrum als de ontvangst
slecht is of de lijn bezet is. In
dergelijke gevallen krijgt u
mogelijk geen contact met het
eCall-controlecentrum en kunt u
dus geen noodoproepen doen en
kunnen hulpdiensten niet worden
ingeschakeld, ook al probeert het
systeem verbinding te maken met
het eCall-controlecentrum.
– Wanneer de auto zich buiten het
dekkingsgebied van het
mobiele-telefoonnetwerk bevindt,
kunnen er geen noodoproepen
worden verzonden.
– Wanneer er een storing aanwezig
is in de bijbehorende apparatuur
(zoals het paneel van de toets SOS,
de controlelampjes, microfoon,
luidspreker, DCM, antenne of op de
apparatuur aangesloten
bedrading) of deze beschadigd of
kapot is, kan er geen noodoproep
worden geplaatst.
– Tijdens een noodoproep doet het
systeem herhaaldelijk een poging
om contact op te nemen met het
eCall-controlecentrum. Als er
echter als gevolg van een slechte
ontvangst geen contact kan
worden gelegd met het
eCall-controlecentrum, kan het
systeem mogelijk geen contact
maken met het mobiele netwerk en
wordt de noodoproep beëindigd
zonder dat er verbinding is
WAARSCHUWING!(Vervolgd)
gemaakt. Het rode controlelampje
knippert gedurende ongeveer
30 seconden om aan te geven dat
de verbinding is verbroken.
• Als de spanning van de 12V-accu
afneemt of als de accu is
losgenomen, kan het systeem
mogelijk geen verbinding maken met
het eCall-controlecentrum.
Als het noodoproepsysteem wordt
vervangen door een nieuw exemplaar
Het noodoproepsysteem moet worden
geregistreerd. Neem contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Voor uw veiligheid
• Rijd voorzichtig. De functie van dit
systeem is om u te helpen bij het
plaatsen van een noodoproep bij
ongevallen, zoals een
verkeersongeval of een plotseling
medisch noodgeval. Het systeem
biedt de bestuurder en de passagiers
op geen enkele wijze bescherming.
Rijd voorzichtig en doe voor uw
veiligheid altijd uw veiligheidsgordel
om.
• Geef bij noodgevallen uw leven en de
levens van anderen topprioriteit.
• Wanneer u een branderige lucht of
anderszins een vreemde lucht ruikt,
verlaat dan de auto en zoek
onmiddellijk een veilige plek op.
• Als de airbags worden geactiveerd
terwijl het systeem normaal werkt,
verzendt het systeem een
noodoproep. Het systeem verzendt
ook een noodoproep als de auto van
achteren wordt aangereden of als de
auto over de kop slaat, zelfs als de
airbags niet worden geactiveerd.
1 .3 Noodoproep
55
1
Veiligheid en beveiliging
Page 58 of 610

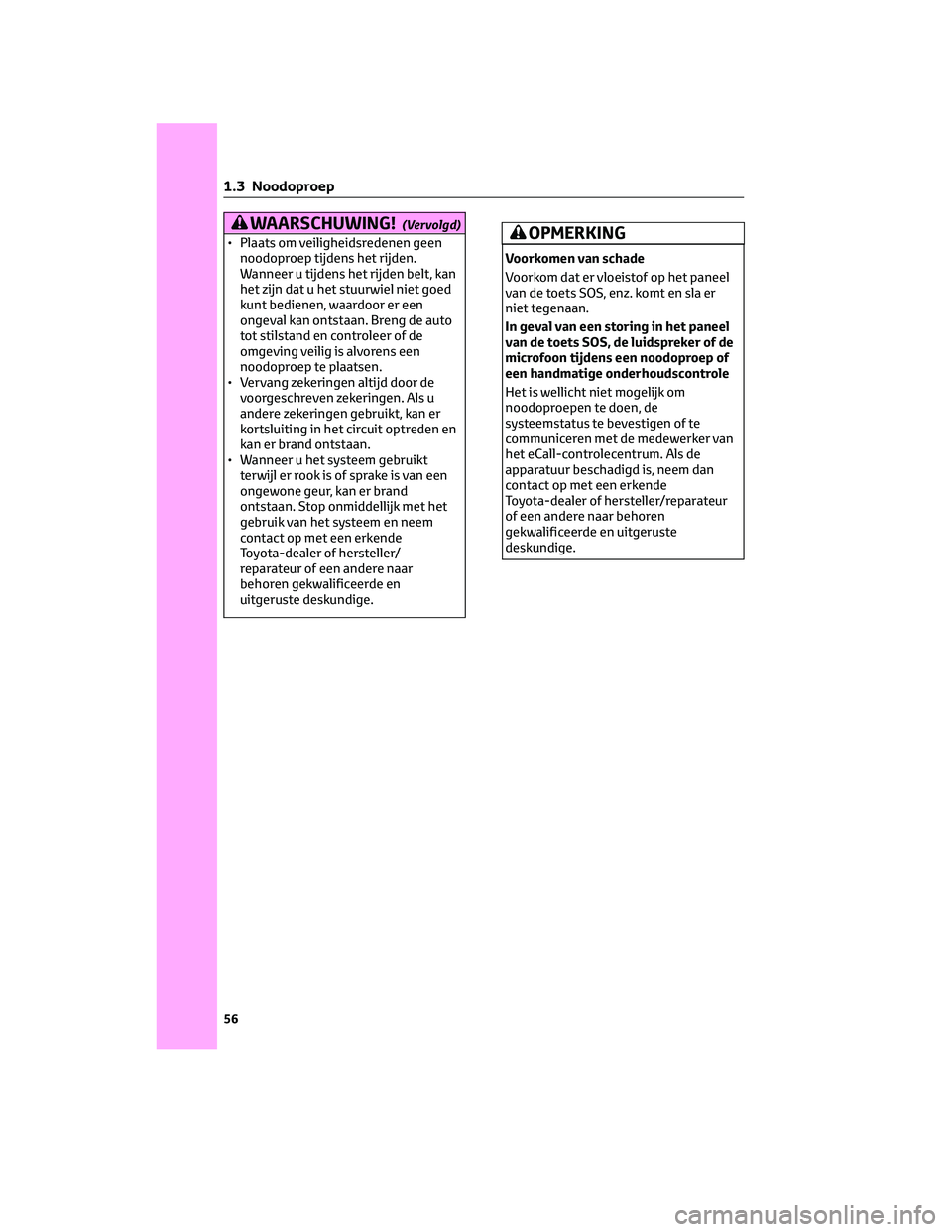

WAARSCHUWING!(Vervolgd)
• Plaats om veiligheidsredenen geen
noodoproep tijdens het rijden.
Wanneer u tijdens het rijden belt, kan
het zijn dat u het stuurwiel niet goed
kunt bedienen, waardoor er een
ongeval kan ontstaan. Breng de auto
tot stilstand en controleer of de
omgeving veilig is alvorens een
noodoproep te plaatsen.
• Vervang zekeringen altijd door de
voorgeschreven zekeringen. Als u
andere zekeringen gebruikt, kan er
kortsluiting in het circuit optreden en
kan er brand ontstaan.
• Wanneer u het systeem gebruikt
terwijl er rook is of sprake is van een
ongewone geur, kan er brand
ontstaan. Stop onmiddellijk met het
gebruik van het systeem en neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.OPMERKING
Voorkomen van schade
Voorkom dat er vloeistof op het paneel
van de toets SOS, enz. komt en sla er
niet tegenaan.
In geval van een storing in het paneel
van de toets SOS, de luidspreker of de
microfoon tijdens een noodoproep of
een handmatige onderhoudscontrole
Het is wellicht niet mogelijk om
noodoproepen te doen, de
systeemstatus te bevestigen of te
communiceren met de medewerker van
het eCall-controlecentrum. Als de
apparatuur beschadigd is, neem dan
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
1 .3 Noodoproep
56
Page 59 of 610

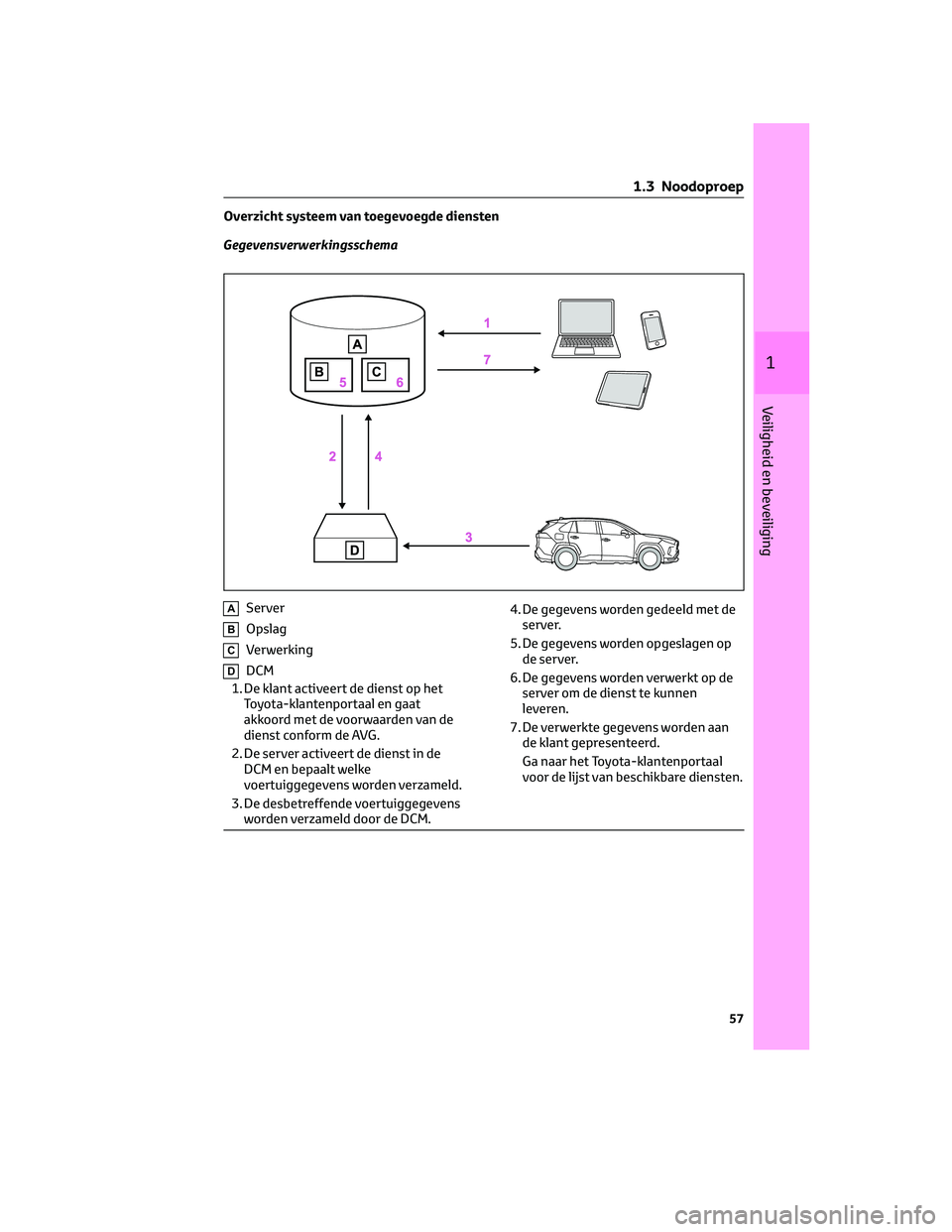

Overzicht systeem van toegevoegde diensten
Gegevensverwerkingsschema
AServer
BOpslag
CVerwerking
DDCM
1. De klant activeert de dienst op het
Toyota-klantenportaal en gaat
akkoord met de voorwaarden van de
dienst conform de AVG.
2. De server activeert de dienst in de
DCM en bepaalt welke
voertuiggegevens worden verzameld.
3. De desbetreffende voertuiggegevens
worden verzameld door de DCM.4. De gegevens worden gedeeld met de
server.
5. De gegevens worden opgeslagen op
de server.
6. De gegevens worden verwerkt op de
server om de dienst te kunnen
leveren.
7. De verwerkte gegevens worden aan
de klant gepresenteerd.
Ga naar het Toyota-klantenportaal
voor de lijst van beschikbare diensten.
1 .3 Noodoproep
57
1
Veiligheid en beveiliging
Page 60 of 610

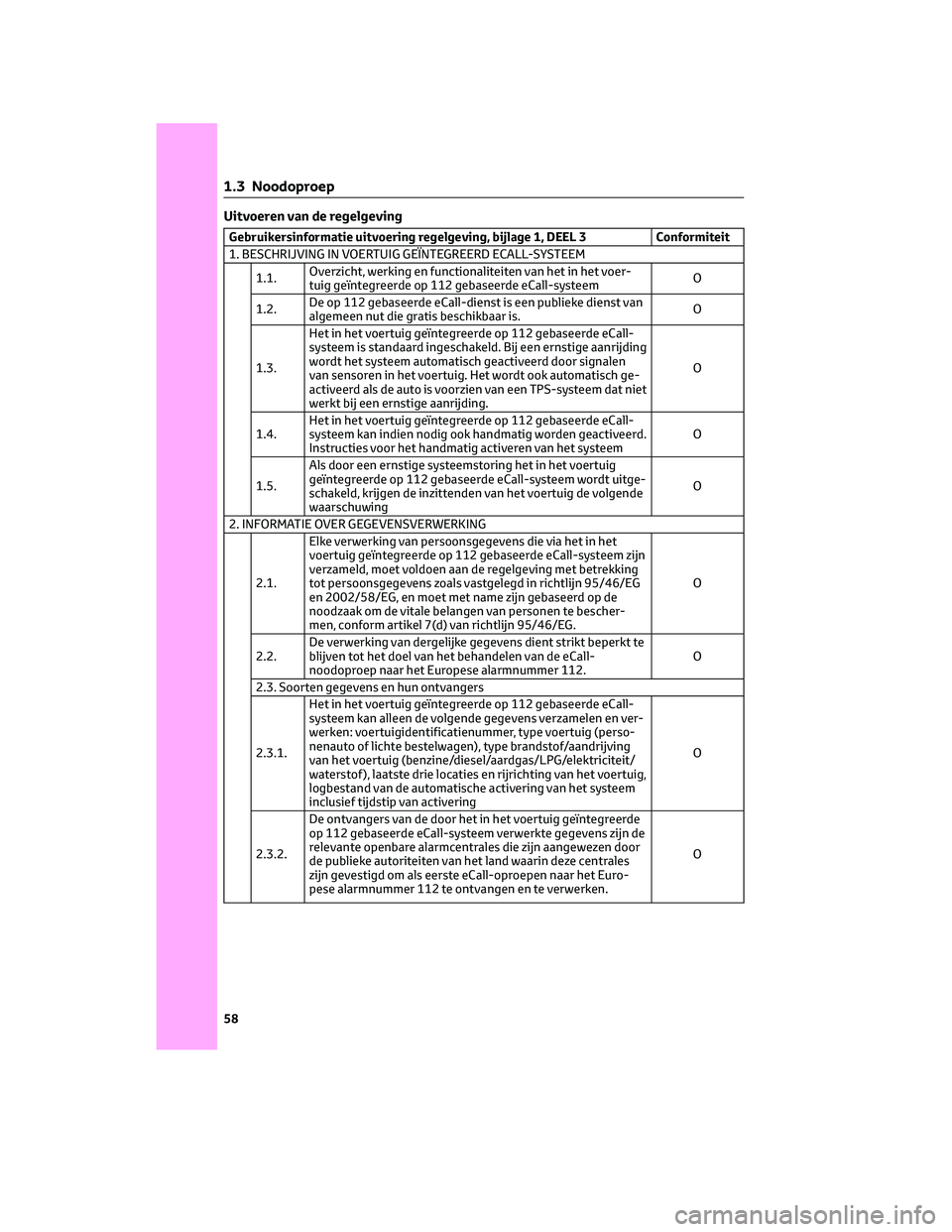

Uitvoeren van de regelgeving
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3 Conformiteit
1. BESCHRIJVING IN VOERTUIG GEÏNTEGREERD ECALL-SYSTEEM
1.1.Overzicht, werking en functionaliteiten van het in het voer-
tuig geïntegreerde op 112 gebaseerde eCall-systeemO
1.2.De op 112 gebaseerde eCall-dienst is een publieke dienst van
algemeen nut die gratis beschikbaar is.O
1.3.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-
systeem is standaard ingeschakeld. Bij een ernstige aanrijding
wordt het systeem automatisch geactiveerd door signalen
van sensoren in het voertuig. Het wordt ook automatisch ge-
activeerd als de auto is voorzien van een TPS-systeem dat niet
werkt bij een ernstige aanrijding.O
1.4.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-
systeem kan indien nodig ook handmatig worden geactiveerd.
Instructies voor het handmatig activeren van het systeemO
1.5.Als door een ernstige systeemstoring het in het voertuig
geïntegreerde op 112 gebaseerde eCall-systeem wordt uitge-
schakeld, krijgen de inzittenden van het voertuig de volgende
waarschuwingO
2. INFORMATIE OVER GEGEVENSVERWERKING
2.1.Elke verwerking van persoonsgegevens die via het in het
voertuig geïntegreerde op 112 gebaseerde eCall-systeem zijn
verzameld, moet voldoen aan de regelgeving met betrekking
tot persoonsgegevens zoals vastgelegd in richtlijn 95/46/EG
en 2002/58/EG, en moet met name zijn gebaseerd op de
noodzaak om de vitale belangen van personen te bescher-
men, conform artikel 7(d) van richtlijn 95/46/EG.O
2.2.De verwerking van dergelijke gegevens dient strikt beperkt te
blijven tot het doel van het behandelen van de eCall-
noodoproep naar het Europese alarmnummer 112.O
2.3. Soorten gegevens en hun ontvangers
2.3.1.Het in het voertuig geïntegreerde op 112 gebaseerde eCall-
systeem kan alleen de volgende gegevens verzamelen en ver-
werken: voertuigidentificatienummer, type voertuig (perso-
nenauto of lichte bestelwagen), type brandstof/aandrijving
van het voertuig (benzine/diesel/aardgas/LPG/elektriciteit/
waterstof ), laatste drie locaties en rijrichting van het voertuig,
logbestand van de automatische activering van het systeem
inclusief tijdstip van activeringO
2.3.2.De ontvangers van de door het in het voertuig geïntegreerde
op 112 gebaseerde eCall-systeem verwerkte gegevens zijn de
relevante openbare alarmcentrales die zijn aangewezen door
de publieke autoriteiten van het land waarin deze centrales
zijn gevestigd om als eerste eCall-oproepen naar het Euro-
pese alarmnummer 112 te ontvangen en te verwerken.O
1 .3 Noodoproep
58
