TOYOTA RAV4 PLUG-IN HYBRID 2023 Manual del propietario (in Spanish)

59
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
■Información detallada para la instalación de sistemas de sujeción para
niños
*: Todas las categorías universales (grupos 0, 0+, I, II y III).
Toyota aconseja colocar y usar el asiento en las posiciones y .
Los sistemas de sujeción para niños ISOFIX se clasifican en diversas “fijaciones”.
El sistema de sujeción para niños se puede usar en las posiciones del asiento para
“fijación” mencionadas en la tabla anterior. Confirme en la tabla siguiente el tipo de
“fijación”.
Si su sistema de sujeción para niños no hace referencia a ningún tipo de “fijación”
(o si no encuentra la información que necesita en la tabla siguiente), consulte la
“lista de vehículos” del sistema de sujeción para niños para obtener información
sobre la compatibilidad o pregunte al vendedor de su asiento para niños.
Colocación en el asiento
Número de la posición del asiento
Interruptor de activa-
ción y desactivación
manual del airbag
IzquierdoCentralDerechoACTI-
VADO
DESACTI-
VADO
Posición del asiento adecuada
para la categoría universal fijada
con cinturón (sí/no)*
Sí
Solo
orientado
hacia
delante
SíSíSíSí
Posición del asiento i-Size (sí/no)NoNoSíNoSí
Posición del asiento adecuada
para fijación lateral (L1/L2/no)NoNoNoNoNo
Adecuado para fijación orientado
hacia atrás (R1/R2X/R2/R3/No)NoNoR1, R2X,
R2, R3NoR1, R2X,
R2, R3
Adecuado para fijación orientado
hacia delante (F2X/F2/F3/No)NoNoF2X, F2,
F3NoF2X, F2,
F3
Adecuado para fijación de asiento
júnior (B2/B3/No)NoNoB2, B3NoB2, B3

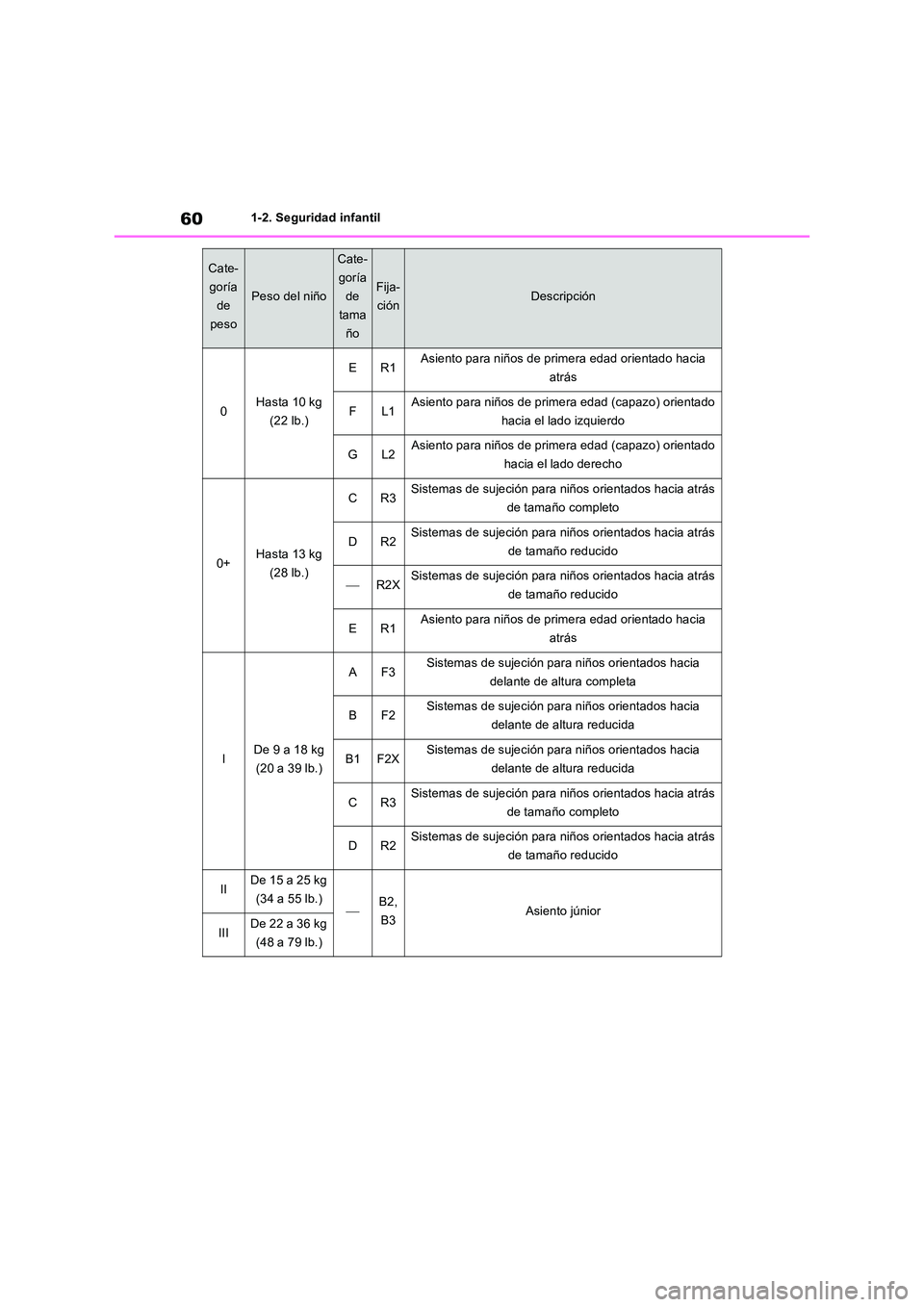

601-2. Seguridad infantil
Cate-
goría
de
peso
Peso del niño
Cate-
goría
de
tama
ño
Fija-
ciónDescripción
0Hasta 10 kg
(22 lb.)
ER1Asiento para niños de pr imera edad orientado hacia
atrás
FL1Asiento para niños de pr imera edad (capazo) orientado
hacia el lado izquierdo
GL2Asiento para niños de pr imera edad (capazo) orientado
hacia el lado derecho
0+Hasta 13 kg
(28 lb.)
CR3Sistemas de sujeción para niños orientados hacia atrás
de tamaño completo
DR2Sistemas de sujeción para niños orientados hacia atrás
de tamaño reducido
R2XSistemas de sujeción para niños orientados hacia atrás
de tamaño reducido
ER1Asiento para niños de pr imera edad orientado hacia
atrás
IDe 9 a 18 kg
(20 a 39 lb.)
AF3Sistemas de sujeción para niños orientados hacia
delante de altura completa
BF2Sistemas de sujeción para niños orientados hacia
delante de altura reducida
B1F2XSistemas de sujeción para niños orientados hacia
delante de altura reducida
CR3Sistemas de sujeción para niños orientados hacia atrás
de tamaño completo
DR2Sistemas de sujeción para niños orientados hacia atrás
de tamaño reducido
IIDe 15 a 25 kg
(34 a 55 lb.)B2,
B3Asiento júnior
IIIDe 22 a 36 kg
(48 a 79 lb.)

61
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
■Información de los sistemas de sujeción para niños recomendados
*: Asegúrese de colocar el cinturón de seguridad a través de SecureGuard.
Es posible que los sistemas de sujeción para niños mencionados en la tabla no
estén disponibles en países de fuera de la UE y el Reino Unido.
 Al utilizar el sistema de sujeción
para niños con SecureGuard, ase-
gúrese de guiar el cinturón de
cadera por dentro de SecureGuard
, tal como se muestra en la ilus-
tración.
Confirme el método de instalación en el manual de instrucciones entregado con el
sistema de sujeción para niños.
Sistema de suje-
ción para niños
recomendado
TamañoDirección de des-
plazamiento
Fijación
fijado con ancla-
jes inferiores
fijado con un cin-
turón de seguri-
dad
MAXI COSI
CABRIOFIX
Hasta 13 kg
(28 lb.)
Solo orientado
hacia atrásNo procedeSí
BRITAX TRIFIX 2
i-SIZE
De 76 a 105 cmSolo orientado
hacia delanteSíNo procedeDe 9 a 18 kg (20
a 39 lb.)
TOYOTA KIDFIX
i-SIZE*
De 100 a 150 cmSolo orientado
hacia delanteSíNoDe 15 a 36 kg (34
a 79 lb.)
TOYOTA MAXI
PLUS
De 15 a 36 kg (34
a 79 lb.)
Solo orientado
hacia delanteSíNo
A
Método de instalación del sistema de sujeción para niños

621-2. Seguridad infantil
■Instalación de un sistema de suje-
ción para niños con un cinturón
de seguridad
Instale el sistema de sujeción para
niños de acuerdo con el manual de ins-
trucciones incluido con el propio sis-
tema.
Si el sistema de sujeción para niños
disponible no pertenece a la categoría
“universal” (o la información necesaria
no está en la tabla), consulte la “Lista
de vehículos” proporcionada por el
fabricante del sistema de sujeción para
niños para obtener información acerca
de las posiciones de instalación posi-
bles o compruebe la compatibilidad
después de preguntar al vendedor de
su asiento para niños. ( P.55, 56)
1 Cuando sea inevitable instalar el
sistema de sujeción para niños en
Método de instalaciónPágina
Fijación con el cinturón de
seguridadP.62
Fijación con el anclaje infe-
rior ISOFIXP.64
Fijación mediante anclaje
para correa superiorP.65
Sistema de sujeción para niños
fijado con un cinturón de segu-
ridad

63
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
el asiento del pasajero delantero,
consulte el ajuste del asiento del
pasajero delantero en la P.52.
2 Ajuste el ángulo del respaldo a la
posición más vertical. Cuando vaya
a instalar un asiento para niños
orientado hacia delante, si hay una
separación entre el asiento para
niños y el respaldo, ajuste el ángulo
del respaldo hasta lograr el con-
tacto correcto.
3 Si el reposacabezas interfiere con
la instalación del sistema de suje-
ción para niños y se puede extraer,
extraiga el reposacabezas. En caso
contrario, coloque el reposacabe-
zas en la posición más elevada
posible. ( P.270)
4 Pase el cinturón de seguridad por el
sistema de sujeción para niños e
introduzca la lengüeta en la hebilla.
Asegúrese de que el cinturón no
está retorcido. Fije de forma segura
el cinturón de seguridad al sistema
de sujeción para niños siguiendo
las instrucciones entregadas con
dicho sistema.
5 Si el sistema de sujeción para niños
no dispone de un dispositivo de blo-
queo (función de bloqueo del cintu-
rón de seguridad), fije el sistema de
sujeción para niños con un clip
inmovilizador.
6 Tras instalar el sistema de sujeción
para niños, balancéelo hacia
delante y hacia atrás para asegu-
rarse de que está bien instalado.
( P.64)
■Extracción de un sistema de suje-
ción para niños instalado con un
cinturón de seguridad
Presione el botón de desenganche de
la hebilla y retraiga del todo el cinturón
de seguridad.
Al desabrochar la hebilla, es posible que el
sistema de sujeción para niños se levante
cuando el cojín del asiento recupere su posi-
ción. Cuando desabroche la hebilla, sujete
el sistema de sujeción para niños.
El cinturón de seguridad se recoge automá-
ticamente, pero debe asegurarse de que su
recogida se realiza lentamente.
■Cuando instale un sistema de sujeción para niños
Es posible que necesite un clip inmovilizador para instalar el sistema de sujeción para
niños. Siga las instrucciones del fabricante del sistema. Si el sistema de sujeción para niños no está provisto de un clip inmoviliza-
dor, puede adquirirlo en un distribuidor o taller de reparaciones Toyota autorizado, o

641-2. Seguridad infantil
en cualquier otro taller de reparaciones cuali- ficado: Clip inmovilizador para sistemas de sujeción para niños
(Referencia 73119-22010)
■Anclajes inferiores ISOFIX (sis-
tema de sujeción para niños ISO-
FIX)
Los asientos traseros laterales cuentan
con anclajes inferiores. (Los asientos
llevan unas etiquetas que muestran la
ubicación de los anclajes).
■Instalación con un anclaje inferior
ISOFIX (sistema de sujeción para
niños ISOFIX)
Instale el sistema de sujeción para
niños de acuerdo con el manual de ins-
trucciones incluido con el propio sis-
tema.
Si el sistema de sujeción para niños
disponible no pertenece a la categoría
“universal” (o la información necesaria
no está en la tabla), consulte la “Lista
de vehículos” proporcionada por el
fabricante del sistema de sujeción para
niños para obtener información acerca
de las posiciones de instalación posi-
bles o compruebe la compatibilidad
después de preguntar al vendedor de
su asiento para niños. ( P.55, 56)
1 Ajuste el ángulo del respaldo a la
posición más vertical. Cuando vaya
a instalar un asiento para niños
orientado hacia delante, si hay una
ADVERTENCIA
■Cuando instale un sistema de suje- ción para niños
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían producirse lesio-nes graves o incluso mortales.
●No deje que los niños jueguen con el cinturón de seguridad. Si el cinturón de seguridad se enredar a alrededor del
cuello del niño, podría estrangularlo o provocarle otras lesiones graves o incluso mortales. Si esto sucede y
resulta imposible soltar el cinturón de seguridad, utilice unas tijeras para cor-tarlo.
●Asegúrese de que el cinturón y la len-güeta están bien encajados, y de que el cinturón de seguridad no está retorcido.
●Sacuda el sistema de sujeción para niños hacia derecha e izquierda, hacia delante y atrás, para asegurarse de que
esté bien instalado.
●Después de fijar el sistema de sujeción
para niños, no ajuste nunca el asiento.
●Cuando instale un asiento júnior, ase- gúrese siempre de que el cinturón de
hombro pasa por encim a del centro del hombro del niño. Mantenga el cinturón alejado del cuello del niño, pero sin que
se le caiga del hombro.
●Siga todas las instrucciones de instala- ción del fabricante del sistema de suje-
ción para niños.
Sistema de sujeción para niños
fijado con un anclaje inferior
ISOFIX

65
1
1-2. Seguridad infantil
Seguridad de los pasajeros y del vehículo
separación entre el asiento para
niños y el respaldo, ajuste el ángulo
del respaldo hasta lograr el con-
tacto correcto.
2 Si el reposacabezas interfiere con
la instalación del sistema de suje-
ción para niños y se puede extraer,
extraiga el reposacabezas. En caso
contrario, coloque el reposacabe-
zas en la posición más elevada
posible. ( P.270)
3 Compruebe la posición de las
barras de fijación e instale el sis-
tema de sujeción para niños en el
asiento.
Las barras están instaladas en el espacio que se encuentra entre el cojín del asiento y el respaldo.
4 Tras instalar el sistema de sujeción
para niños, balancéelo hacia
delante y hacia atrás para asegu-
rarse de que está bien instalado.
( P.64)
■Anclajes para correa superior
Los asientos traseros laterales dispo-
nen de anclajes para correa superior.
Utilice los anclajes para correa superior
para fijar la correa superior.
Anclajes para correa superior
Correa superior
■Fijación de la correa superior en
los anclajes para correa superior
Instale el sistema de sujeción para
niños de acuerdo con el manual de ins-
ADVERTENCIA
■Cuando instale un sistema de suje-
ción para niños
Tenga en cuenta las siguientes medidas de precaución. De lo contrario, podrían producirse lesio-
nes graves o incluso mortales.
●Después de fijar el sistema de sujeción para niños, no ajuste nunca el asiento.
●Cuando utilice los anclajes inferiores, asegúrese de que no hay ningún objeto a su alrededor y de que el cinturón de
seguridad no queda atrapado detrás del sistema de sujeción para niños.
●Siga todas las instrucciones de instala-
ción del fabricante del sistema de suje- ción para niños.
Utilización de un anclaje para
correa superior
A
B

661-2. Seguridad infantil
trucciones incluido con el propio sis-
tema.
1 Ajuste el reposacabezas en la posi-
ción más elevada posible.
Si el reposacabezas interfiere con la instala- ción del sistema de sujeción para niños o de
la correa superior y se puede extraer, extraiga el reposacabezas. ( P.271)
2Fije el gancho en el anclaje para
correa superior y tense la correa
superior.
Asegúrese de que la correa superior está bien fijada. ( P.64)
Si instala el sistema de sujeción para niños con el reposacabezas elevado, asegúrese de que la correa superior pase por debajo
del reposacabezas.
Gancho
Correa superior
A
B
ADVERTENCIA
■Cuando instale un sistema de suje-
ción para niños
Tenga en cuenta las siguientes medidas de precaución. De lo contrario, podrían producirse lesio-
nes graves o incluso mortales.
●Fije bien la correa superior y asegúrese de que el cinturón no está retorcido.
●No fije la correa superior en ningún lugar que no sean los anclajes para correa superior.
●Después de fijar el sistema de sujeción para niños, no ajuste nunca el asiento.
●Siga todas las instrucciones de instala-
ción del fabricante del sistema de suje- ción para niños.
●Si instala el sistema de sujeción para
niños con el reposacabezas elevado, no lo baje cuando ya haya fijado el anclaje para correa superior.

67
1
1-3. Asistencia en casos de emergencia
Seguridad de los pasajeros y del vehículo
1-3.Asistencia en cas os de emergencia
*: Funciona cuando está dentro de la zona
de cobertura de eCall. El nombre del sis-
tema varía dependiendo del país.
Tipo A
Micrófono
Botón “SOS”*
Indicadores luminosos
*: Este botón permite la comunicación con
el operador del sistema eCall.
Los demás botones SOS de otros siste-
mas de vehículos de motor no están rela-
cionados con el dispositivo y no sirven
para establecer comunicación con el ope-
rador del sistema eCall.
Tipo B
Micrófono
Botón “SOS”*
Indicadores luminosos
*: Este botón permite la comunicación con
el operador del sistema eCall.
Los demás botones SOS de otros siste-
mas de vehículos de motor no están rela-
cionados con el dispositivo y no sirven
para establecer comunicación con el ope-
rador del sistema eCall.
Tipo C
Botón “SOS”*
Indicadores luminosos
Micrófono
eCall*
eCall es un servicio telemático
que utiliza datos del sistema glo-
bal de navegación por satélite
(GNSS) y tecnología móvil inte-
grada para poder realizar las
siguientes llamadas de emergen-
cia: Llamadas automáticas de
emergencia (notificación automá-
tica de colisión) y llamadas
manuales de emergencia (pul-
sando el botón “SOS”). Este servi-
cio es un requisito obligatorio
según la normativa de la Unión
Europea.
Componentes del sistema
A
B
C
A
B
C
A
B
C

681-3. Asistencia en casos de emergencia
Altavoz
*: Este botón permite la comunicación con
el operador del sistema eCall.
Los demás botones SOS de otros siste-
mas de vehículos de motor no están rela-
cionados con el dispositivo y no sirven
para establecer comunicación con el ope-
rador del sistema eCall.
■Llamadas automáticas de emer-
gencia
Si se despliega algún airbag, el sistema
está diseñado para llamar automática-
mente al centro de control de eCall.* El
operador que atiende la llamada recibe
la ubicación del vehículo, la hora a la
que se produjo el incidente y el VIN del
vehículo, e intentará hablar con los
ocupantes para valorar la situación. Si
los ocupantes no responden, el opera-
dor considerará automáticamente que
se trata de una llamada de emergencia
y se pondrá en contacto con los servi-
cios de urgencias más cercanos (asis-
tencia 112, etc.) para explicarles la
situación y solicitar el envío de asisten-
cia a la ubicación del vehículo.
*: En algunos casos, la llamada no se puede
realizar. ( P.69)
■Llamadas manuales de emergen-
cia
En caso de emergencia, pulse el botón
“SOS” para llamar al centro de control
de eCall.* El operador que atienda la
llamada determinará la ubicación de su
vehículo, valorará la situación en cues-
tión y enviará la asistencia necesaria.
Antes de pulsar el botón “SOS”, asegú-
rese de abrir la tapa.
Si pulsa el botón “SOS” sin querer, indíquele
al operador que no se trata de una emer-
gencia.
*: En algunos casos, la llamada no se puede
realizar. ( P.69)
Cuando el interruptor de arranque se
coloque en ON, se encenderá el indica-
dor luminoso rojo durante
10 segundos. A continuación, se
encenderá el indicador luminoso verde
durante 2 segundos y permanecerá
encendido si el sistema funciona
correctamente.
Los indicadores luminosos indican lo
siguiente:
 Si el indicador luminoso verde se
enciende y permanece encendido, el
sistema está habilitado.
 Si el indicador luminoso verde par-
padea dos veces por segundo, signi-
fica que se está realizando una
llamada de emergencia automática
o manual.
 Si el indicador luminoso rojo se
enciende en cualquier momento que
no sea inmediatamente después de
colocar el interruptor de arranque en
ON, es posible que exista una avería
en el sistema o que la pila de
reserva esté agotada.
Servicios de notificación de
emergencias
D
Indicadores luminosos
