TOYOTA RAV4 PLUG-IN HYBRID 2023 Manuale duso (in Italian)

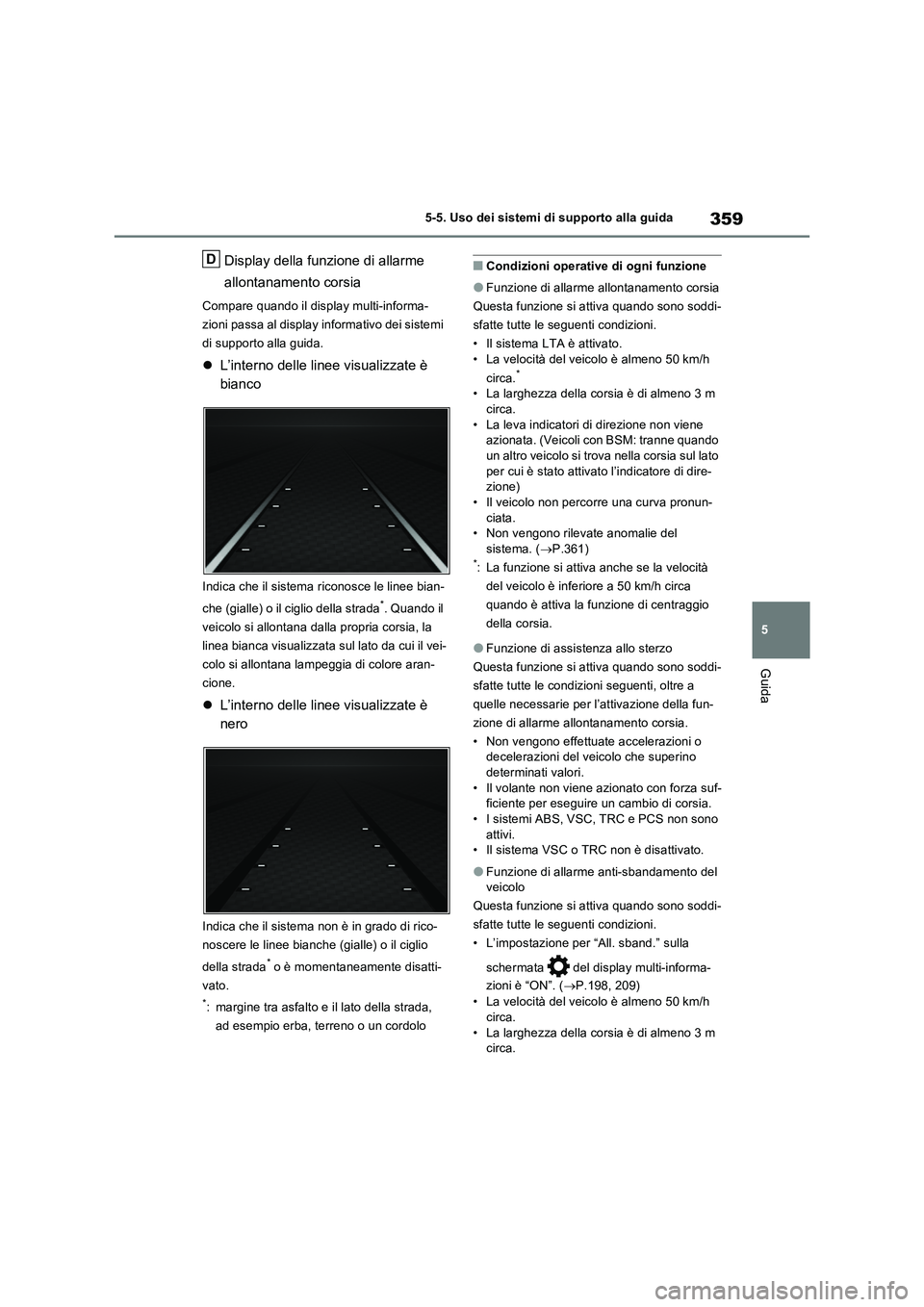

359
5 5-5. Uso dei sistemi di supporto alla guida
Guida
Display della funzione di allarme
allontanamento corsia
Compare quando il display multi-informa-
zioni passa al display informativo dei sistemi
di supporto alla guida.
L’interno delle linee visualizzate è
bianco
Indica che il sistema riconosce le linee bian-
che (gialle) o il ciglio della strada
*. Quando il
veicolo si allontana dalla propria corsia, la
linea bianca visualizzata sul lato da cui il vei-
colo si allontana lampeggia di colore aran-
cione.
L’interno delle linee visualizzate è
nero
Indica che il sistema non è in grado di rico-
noscere le linee bianche (gialle) o il ciglio
della strada
* o è momentaneamente disatti-
vato.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
■Condizioni operative di ogni funzione
●Funzione di allarme allontanamento corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LTA è attivato.
• La velocità del veicolo è almeno 50 km/h
circa.
*
• La larghezza della corsia è di almeno 3 m
circa.
• La leva indicatori di direzione non viene
azionata. (Veicoli con BSM: tranne quando
un altro veicolo si trova nella corsia sul lato
per cui è stato attivato l’indicatore di dire-
zione)
• Il veicolo non percorre una curva pronun-
ciata.
• Non vengono rilevate anomalie del
sistema. (P.361)
*: La funzione si attiva anche se la velocità
del veicolo è inferiore a 50 km/h circa
quando è attiva la funzione di centraggio
della corsia.
●Funzione di assistenza allo sterzo
Questa funzione si attiva quando sono soddi-
sfatte tutte le condizioni seguenti, oltre a
quelle necessarie per l’attivazione della fun-
zione di allarme allontanamento corsia.
• Non vengono effettuate accelerazioni o
decelerazioni del veicolo che superino
determinati valori.
• Il volante non viene azionato con forza suf-
ficiente per eseguire un cambio di corsia.
• I sistemi ABS, VSC, TRC e PCS non sono
attivi.
• Il sistema VSC o TRC non è disattivato.
●Funzione di allarme anti-sbandamento del
veicolo
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• L’impostazione per “All. sband.” sulla
schermata del display multi-informa-
zioni è “ON”. (P.198, 209)
• La velocità del veicolo è almeno 50 km/h
circa.
• La larghezza della corsia è di almeno 3 m
circa.
D

3605-5. Uso dei sistemi di supporto alla guida
• Non vengono rilevate anomalie del
sistema. (P.361)
●Funzione di centraggio della corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LTA è attivato.
• L’impostazione per “Centro corsia” nella
schermata del display multi-informa-
zioni è “ON”. (P.198, 209)
• Questa funzione riconosce le linee bianche
(gialle) o la posizione del veicolo davanti
(tranne quando il veicolo davanti è piccolo,
ad esempio se è una motocicletta).
• Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità è in
funzione in modalità di controllo della
distanza di sicurezza.
• La larghezza della corsia di marcia è com-
presa tra 3 e 4 m circa.
• La leva indicatori di direzione non viene
azionata.
• Il veicolo non percorre una curva pronun-
ciata.
• Non vengono rilevate anomalie del
sistema. (P.361)
• L’accelerazione o decelerazione del vei-
colo non supera determinati valori.
• Il volante non viene azionato con forza suf-
ficiente per eseguire un cambio di corsia.
• I sistemi ABS, VSC, TRC e PCS non sono
attivi.
• Il sistema VSC o TRC non è disattivato.
• Non viene visualizzato l’avviso di solleva-
mento mani dal volante. (P.360)
• Il veicolo è guidato al centro della corsia.
• La funzione di assistenza allo sterzo non è
in funzione.
■Disattivazione temporanea delle fun-
zioni
●Quando le condizioni operative non sono
più soddisfatte, una funzione potrebbe
essere momentaneamente disattivata. Tut-
tavia, quando le condizioni operative sono
nuovamente soddisfatte, la funzione viene
automaticamente ripristinata. (P.359)
●Se le condizioni operative (P.359) non
sono più soddisfatte mentre la funzione di
centraggio della corsia è attiva, il volante
potrebbe vibrare e il cicalino potrebbe suo-
nare per indicare che la funzione è tempo-raneamente disattivata. Tuttavia, se si
cambia l’impostazione di “Avviso” o
“Opzioni avviso” selezionando “Vibrazione
del volante”, il sistema avvisa il condu-
cente facendo vibrare il volante e il cicalino
non suona.
■Funzione di assistenza allo sterzo/fun-
zione di centraggio della corsia
●A causa della velocità e della posizione
nella corsia del veicolo, delle condizioni
stradali o altro, il conducente potrebbe
avere la sensazione che la funzione non
sia attiva o che non intervenga in nessuna
circostanza.
●Il controllo dello sterzo della funzione viene
annullato se il conducente agisce sul
volante.
●Non tentare di verificare personalmente il
funzionamento della funzione di assistenza
allo sterzo.
■Funzione di allarme allontanamento
corsia
●Potrebbe essere difficile sentire il cicalino
di allarme a causa di rumori esterni, del
volume dell’impianto audio, ecc. Potrebbe
essere inoltre difficile percepire le vibra-
zioni del volante a causa delle condizioni
della strada, ecc.
●Se il margine del ciglio della strada* non è
ben definito o dritto, la funzione di allarme
allontanamento corsia potrebbe non fun-
zionare.
●Veicoli con BSM: Il sistema potrebbe non
riuscire a determinare se esiste il pericolo
di scontro con un veicolo in una corsia
adiacente.
●Non tentare di verificare personalmente il
funzionamento della funzione di allarme
allontanamento corsia.
*: margine tra asfalto e il lato della strada, ad
esempio erba, terreno o un cordolo
■Avviso di sollevamento mani dal
volante
Nelle seguenti situazioni, per avvisare il con-
ducente, sul display multi-informazioni ven-
gono visualizzati un messaggio di allarme
che chiede al conducente di afferrare il

361
5 5-5. Uso dei sistemi di supporto alla guida
Guida
volante e il simbolo mostrato in figura.
L’avviso si interrompe quando il sistema
determina che il conducente ha afferrato il
volante. Tenere sempre le mani sul volante
quando si utilizza questo sistema, indipen-
dentemente dagli avvisi.
●Se il sistema rileva che il conducente non
afferra saldamente il volante quando la
funzione di centraggio della corsia inter-
viene
Se il conducente non rimette le mani sul
volante, si attiva un cicalino che allerta il con-
ducente, e la funzione viene temporanea-
mente disattivata. Questo avviso si attiva
anche quando il conducente effettua conti-
nuamente lievi correzioni con il volante.
Il cicalino suona anche quando il tipo di
allarme è impostato su vibrazione del
volante.
●Quando il sistema determina che il veicolo
potrebbe allontanarsi dalla corsia mentre si
percorre una curva e la funzione di cen-
traggio della corsia interviene.
A seconda delle condizioni stradali e del vei-
colo, l’avviso potrebbe non attivarsi.
●Quando il sistema determina che il condu-
cente sta guidando senza afferrare il
volante mentre l’assistenza al volante della
funzione di assistenza allo sterzo è in fun-
zione.
Se il conducente non rimette le mani sul
volante e l’assistenza al volante è in fun-
zione, si attiva un cicalino che allerta il con-
ducente. Ogni volta che il cicalino si attiva,
continua a suonare più a lungo.
Il cicalino suona anche quando il tipo di
allarme è impostato su vibrazione del
volante.
■Funzione di allarme anti-sbandamento
del veicolo
Quando il sistema determina che il veicolo
sta sbandando mentre la funzione di allarme
anti-sbandamento del veicolo è attiva, suona
un cicalino e sul display multi-informazioni
vengono visualizzati un messaggio di allarme
che invita il conducente a riposarsi e il sim-
bolo mostrato in figura.
A seconda delle condizioni della strada e del
veicolo, l’avviso potrebbe non attivarsi.
■Messaggio di allarme
Se sul display multi-informazioni è visualiz-
zato il seguente messaggio di allarme e la
spia LTA si accende di color arancione,
seguire la procedura correttiva appropriata.
Se viene visualizzato un messaggio di
allarme diverso, seguire le istruzioni visualiz-
zate sullo schermo.
●“Anomalia LTA Recarsi dal concessiona-
rio”
Il sistema potrebbe non funzionare corretta-
mente. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
●“LTA non disponibile”
Il sistema viene temporaneamente disattivato
a causa di un’anomalia in un sensore diverso
dalla telecamera anteriore. Disattivare il
sistema LTA, attendere qualche minuto,
quindi riattivare Il sistema LTA.
●“LTA non disponibile alla velocità attuale”
La funzione non può essere utilizzata perché
la velocità del veicolo supera la gamma ope-
rativa del sistema LTA. Rallentare.
■Personalizzazione
È possibile modificare le impostazioni della

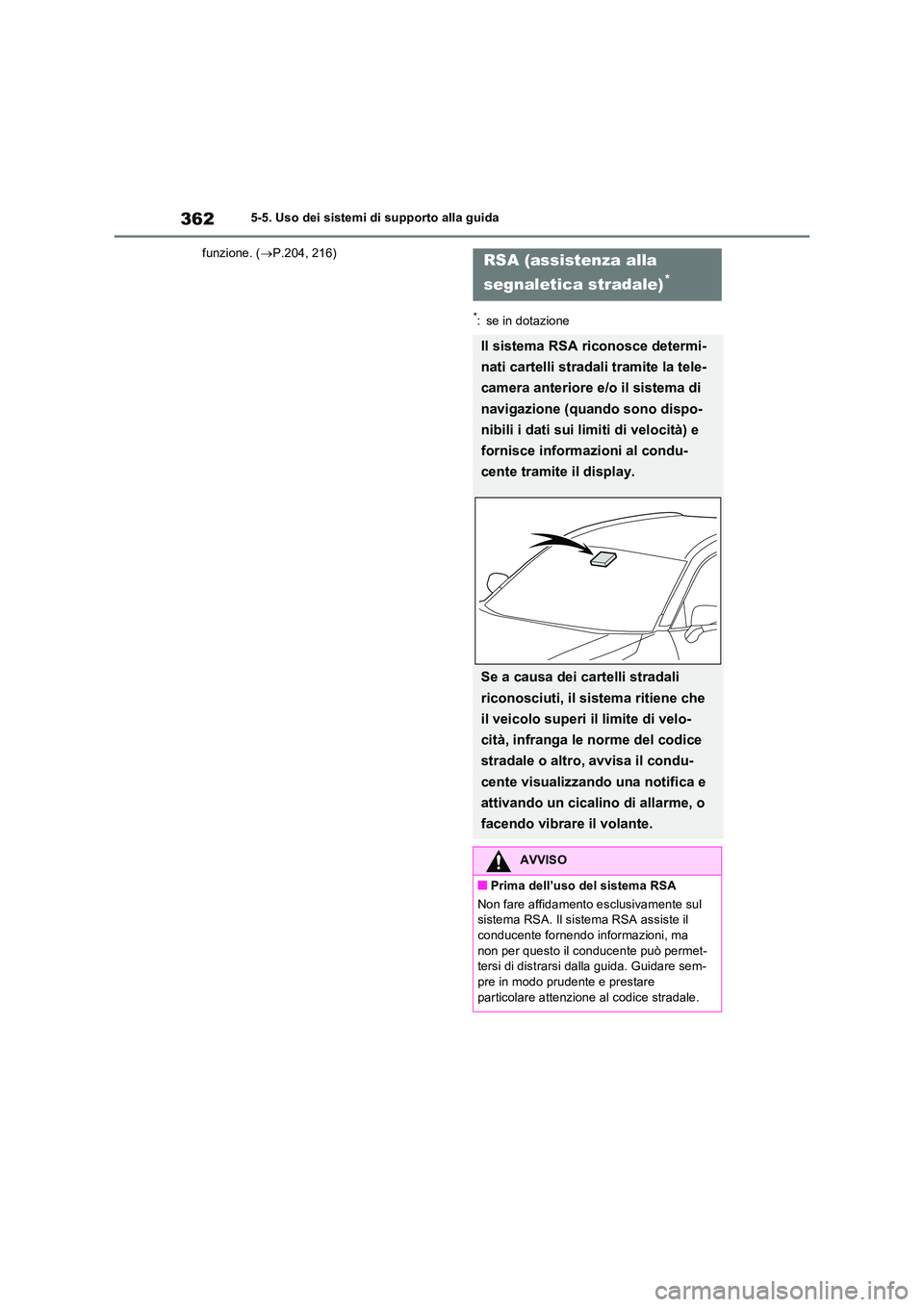

3625-5. Uso dei sistemi di supporto alla guida
funzione. ( P.204, 216)
*: se in dotazione
RSA (assistenza alla
segnaletica stradale)*
Il sistema RSA riconosce determi-
nati cartelli stradali tramite la tele-
camera anteriore e/o il sistema di
navigazione (quando sono dispo-
nibili i dati sui limiti di velocità) e
fornisce informazioni al condu-
cente tramite il display.
Se a causa dei cartelli stradali
riconosciuti, il sistema ritiene che
il veicolo superi il limite di velo-
cità, infranga le norme del codice
stradale o altro, avvisa il condu-
cente visualizzando una notifica e
attivando un cicalino di allarme, o
facendo vibrare il volante.
AVVISO
■Prima dell’uso del sistema RSA
Non fare affidamento esclusivamente sul sistema RSA. Il sistema RSA assiste il
conducente fornendo informazioni, ma non per questo il conducente può permet-tersi di distrarsi dalla guida. Guidare sem-
pre in modo prudente e prestare particolare attenzione al codice stradale.

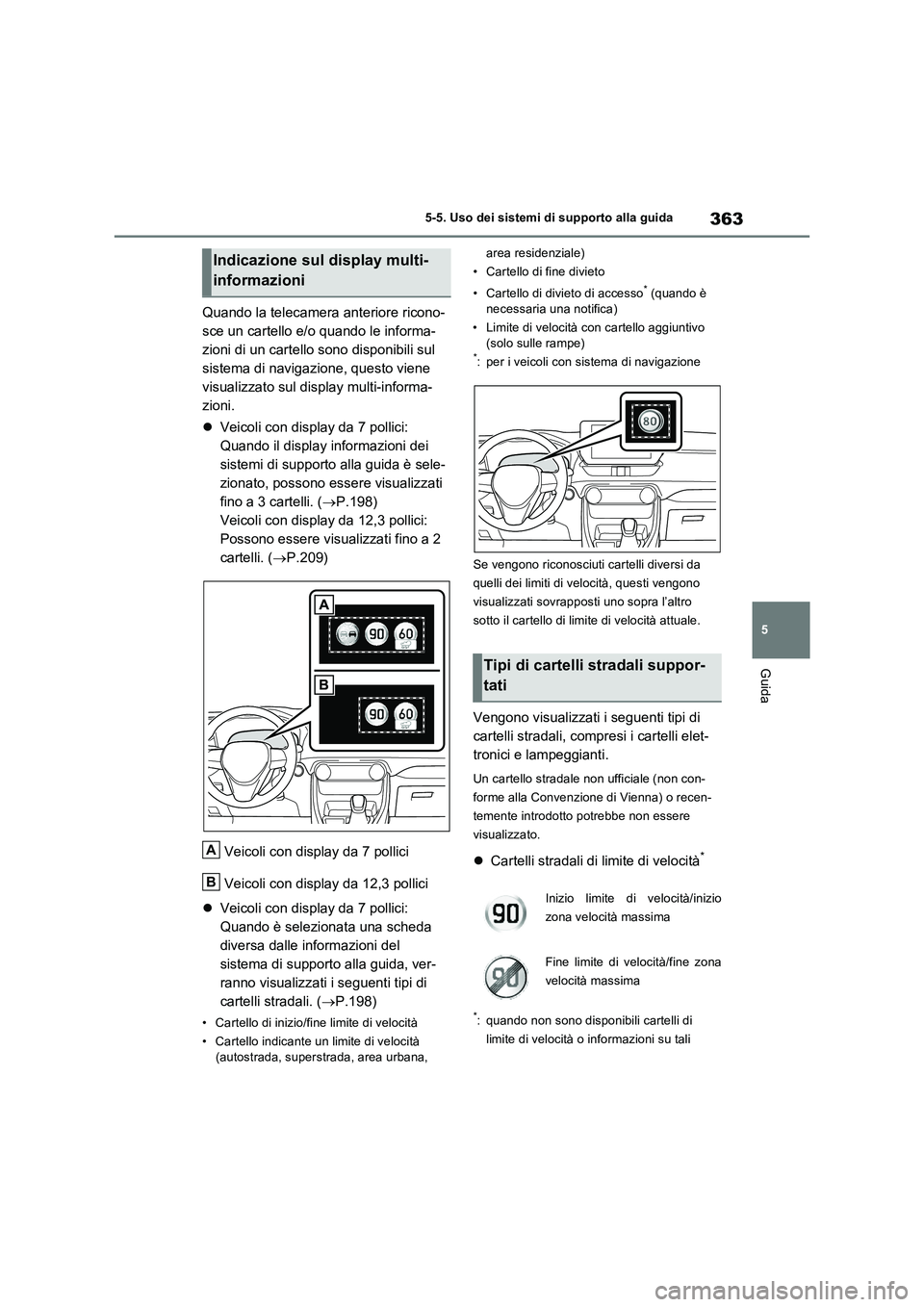

363
5 5-5. Uso dei sistemi di supporto alla guida
Guida
Quando la telecamera anteriore ricono-
sce un cartello e/o quando le informa-
zioni di un cartello sono disponibili sul
sistema di navigazione, questo viene
visualizzato sul display multi-informa-
zioni.
Veicoli con display da 7 pollici:
Quando il display informazioni dei
sistemi di supporto alla guida è sele-
zionato, possono essere visualizzati
fino a 3 cartelli. (P.198)
Veicoli con display da 12,3 pollici:
Possono essere visualizzati fino a 2
cartelli. (P.209)
Veicoli con display da 7 pollici
Veicoli con display da 12,3 pollici
Veicoli con display da 7 pollici:
Quando è selezionata una scheda
diversa dalle informazioni del
sistema di supporto alla guida, ver-
ranno visualizzati i seguenti tipi di
cartelli stradali. (P.198)
• Cartello di inizio/fine limite di velocità
• Cartello indicante un limite di velocità
(autostrada, superstrada, area urbana, area residenziale)
• Cartello di fine divieto
• Cartello di divieto di accesso
* (quando è
necessaria una notifica)
• Limite di velocità con cartello aggiuntivo
(solo sulle rampe)
*: per i veicoli con sistema di navigazione
Se vengono riconosciuti cartelli diversi da
quelli dei limiti di velocità, questi vengono
visualizzati sovrapposti uno sopra l’altro
sotto il cartello di limite di velocità attuale.
Vengono visualizzati i seguenti tipi di
cartelli stradali, compresi i cartelli elet-
tronici e lampeggianti.
Un cartello stradale non ufficiale (non con-
forme alla Convenzione di Vienna) o recen-
temente introdotto potrebbe non essere
visualizzato.
Cartelli stradali di limite di velocità*
*: quando non sono disponibili cartelli di
limite di velocità o informazioni su tali
Indicazione sul display multi-
informazioni
A
B
Tipi di cartelli stradali suppor-
tati
Inizio limite di velocità/inizio
zona velocità massima
Fine limite di velocità/fine zona
velocità massima

3645-5. Uso dei sistemi di supporto alla guida
limiti, viene visualizzato .

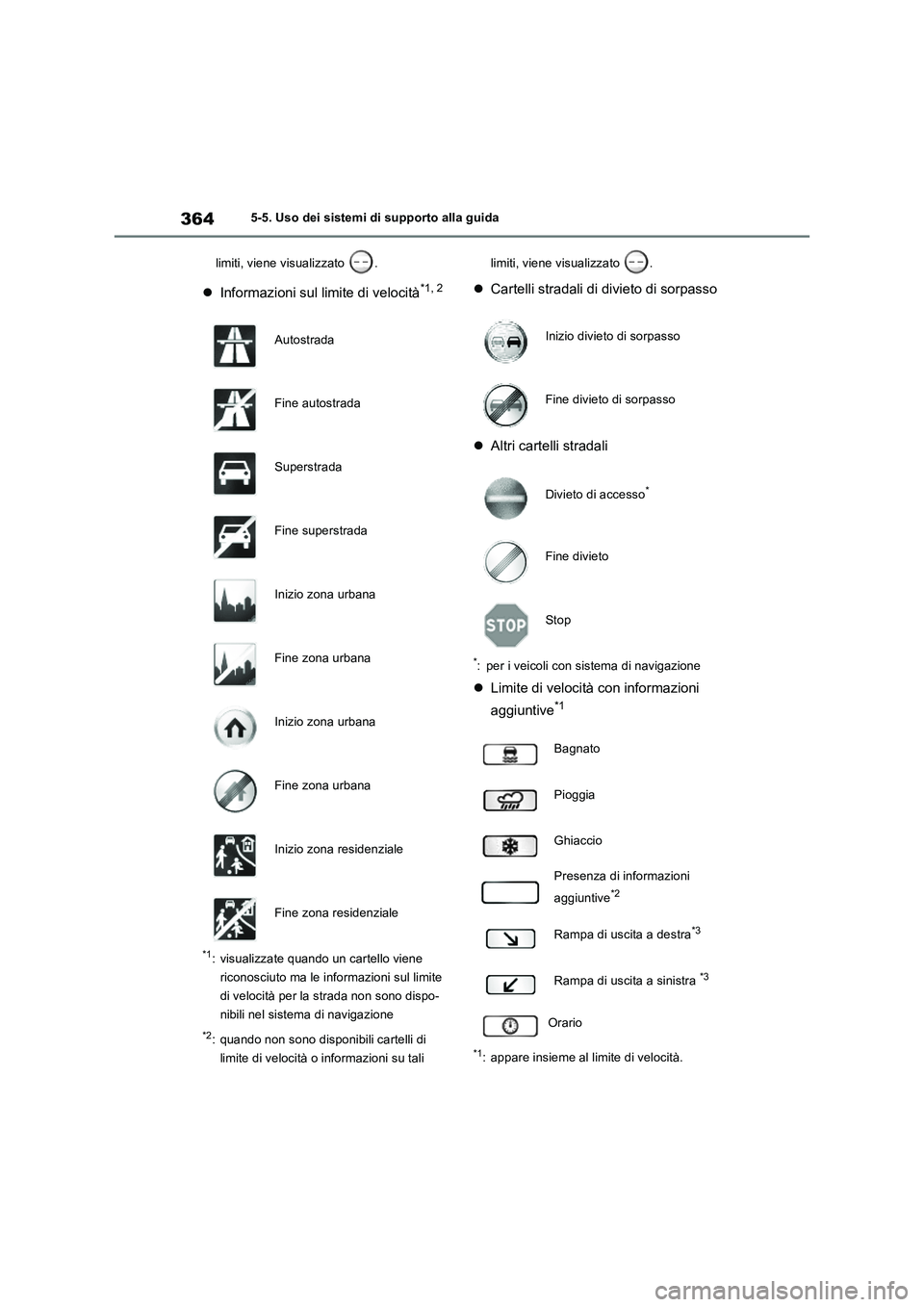

Informazioni sul limite di velocità*1, 2
*1: visualizzate quando un cartello viene
riconosciuto ma le informazioni sul limite
di velocità per la strada non sono dispo-
nibili nel sistema di navigazione
*2: quando non sono disponibili cartelli di
limite di velocità o informazioni su tali limiti, viene visualizzato .
Cartelli stradali di divieto di sorpasso
Altri cartelli stradali
*: per i veicoli con sistema di navigazione
Limite di velocità con informazioni
aggiuntive
*1
*1: appare insieme al limite di velocità. Autostrada
Fine autostrada
Superstrada
Fine superstrada
Inizio zona urbana
Fine zona urbana
Inizio zona urbana
Fine zona urbana
Inizio zona residenziale
Fine zona residenziale
Inizio divieto di sorpasso
Fine divieto di sorpasso
Divieto di accesso
*
Fine divieto
Stop
Bagnato
Pioggia
Ghiaccio
Presenza di informazioni
aggiuntive
*2
Rampa di uscita a destra*3
Rampa di uscita a sinistra *3
Orario

365
5 5-5. Uso dei sistemi di supporto alla guida
Guida
*2: contenuto non riconosciuto.
*3: se non si aziona l’indicatore di direzione
quando si cambia corsia, il simbolo non
viene visualizzato.
Nelle seguenti situazioni, il sistema
RSA avverte il conducente.
Quando la velocità del veicolo
supera la soglia di segnalazione
velocità del cartello di limite di velo-
cità visualizzato, il simbolo del car-
tello viene evidenziato e suona un
cicalino.
quando il sistema RSA riconosce un
cartello di divieto di accesso e rileva
che il veicolo è entrato in un’area in
cui l’accesso è vietato in base ai dati
della mappa del sistema di naviga-
zione, il cartello di divieto di accesso
lampeggia e suona un cicalino. (Per i
veicoli con sistema di navigazione)
Se viene rilevato che il veicolo sta
effettuando un sorpasso quando sul
display multi-informazioni è visualiz-
zato un cartello di divieto di sor-
passo, il cartello lampeggia e il
volante vibra.
A seconda della situazione, le condi-
zioni di circolazione (direzione del traf-
fico, unità di misura di velocità)
possono causare errori di valutazione e
la notifica potrebbe non essere appro-
priata.
■Procedura di impostazione
P.204, 216
■Disattivazione automatica della visua-
lizzazione dei cartelli RSA
Uno o più cartelli vengono disattivati automa-
ticamente nelle seguenti situazioni.
●Non viene riconosciuto alcun cartello per una determinata distanza.
●La strada cambia a seguito di una svolta a
sinistra o a destra, o circostanze simili.
■Situazioni in cui la funzione potrebbe
non attivarsi o eseguire un rilevamento
errato
Nei seguenti casi, il sistema RSA non fun-
ziona normalmente e potrebbe non ricono-
scere i cartelli, visualizzare il cartello errato,
ecc., anche se ciò non indica un’anomalia.
●La telecamera anteriore non è allineata
correttamente a seguito del forte impatto
subito dal sensore, ecc.
●Sul parabrezza, accanto alla telecamera
anteriore, è presente sporco, neve, adesivi
o simili.
●In presenza di condizioni atmosferiche
avverse, come pioggia intensa, nebbia,
neve o tempeste di sabbia.
●La luce proveniente da un veicolo in avvici-
namento, i raggi del sole, ecc. colpiscono
la telecamera anteriore.
●Il cartello è sporco, sbiadito, inclinato o pie-
gato.
●Il contrasto del cartello elettronico non è
adeguato.
●Il cartello, o parte di esso, è nascosto dalle
foglie di un albero, da un palo o simili.
●Il cartello è visibile alla telecamera ante-
riore solo per un breve intervallo di tempo.
●Le circostanze di guida (svolta, cambio di
corsia, ecc.) non vengono valutate in
maniera corretta.
●Se il cartello non ha validità per la corsia
che si sta percorrendo, ma si trova subito
dopo una biforcazione autostradale o su
una corsia adiacente prima di una con-
fluenza.
●Sulla parte posteriore del veicolo che pre-
cede sono apposti adesivi.
●Viene rilevato un cartello che assomiglia a
un cartello compatibile con il sistema.
●I segnali di limite di velocità delle strade
laterali potrebbero essere rilevati e visua-
lizzati (se dentro la visuale della teleca-
mera anteriore) mentre il veicolo sta
Funzione di notifica

3665-5. Uso dei sistemi di supporto alla guida

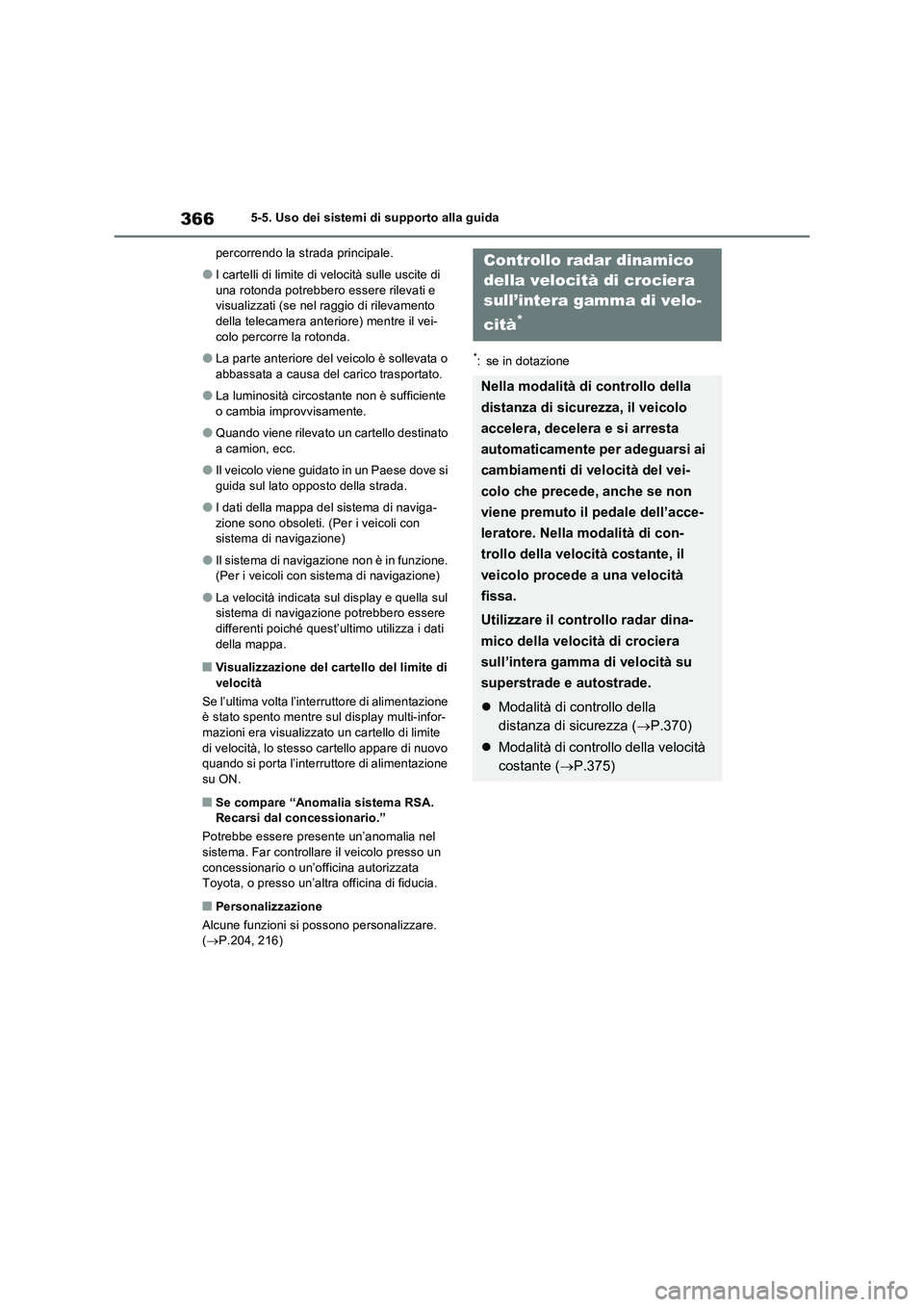

percorrendo la strada principale.
●I cartelli di limite di velocità sulle uscite di
una rotonda potrebbero essere rilevati e
visualizzati (se nel raggio di rilevamento
della telecamera anteriore) mentre il vei-
colo percorre la rotonda.
●La parte anteriore del veicolo è sollevata o
abbassata a causa del carico trasportato.
●La luminosità circostante non è sufficiente
o cambia improvvisamente.
●Quando viene rilevato un cartello destinato
a camion, ecc.
●Il veicolo viene guidato in un Paese dove si
guida sul lato opposto della strada.
●I dati della mappa del sistema di naviga-
zione sono obsoleti. (Per i veicoli con
sistema di navigazione)
●Il sistema di navigazione non è in funzione.
(Per i veicoli con sistema di navigazione)
●La velocità indicata sul display e quella sul
sistema di navigazione potrebbero essere
differenti poiché quest’ultimo utilizza i dati
della mappa.
■Visualizzazione del cartello del limite di
velocità
Se l’ultima volta l’interruttore di alimentazione
è stato spento mentre sul display multi-infor-
mazioni era visualizzato un cartello di limite
di velocità, lo stesso cartello appare di nuovo
quando si porta l’interruttore di alimentazione
su ON.
■Se compare “Anomalia sistema RSA.
Recarsi dal concessionario.”
Potrebbe essere presente un’anomalia nel
sistema. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
■Personalizzazione
Alcune funzioni si possono personalizzare.
(P.204, 216)
*: se in dotazione
Controllo radar dinamico
della velocità di crociera
sull’intera gamma di velo-
cità
*
Nella modalità di controllo della
distanza di sicurezza, il veicolo
accelera, decelera e si arresta
automaticamente per adeguarsi ai
cambiamenti di velocità del vei-
colo che precede, anche se non
viene premuto il pedale dell’acce-
leratore. Nella modalità di con-
trollo della velocità costante, il
veicolo procede a una velocità
fissa.
Utilizzare il controllo radar dina-
mico della velocità di crociera
sull’intera gamma di velocità su
superstrade e autostrade.
Modalità di controllo della
distanza di sicurezza (P.370)
Modalità di controllo della velocità
costante (P.375)

367
5
5-5. Uso dei sistemi di supporto alla guida
Guida
■Display indicatori
Veicoli con display multi-informa-
zioni da 7 pollici
Display multi-informazioni
Velocità impostata
Spie
Veicoli con display multi-informa-
zioni da 12,3 pollici
Display multi-informazioni
Velocità impostata
Spie
■Interruttori di controllo
Interruttore distanza di sicurezza
Interruttore “+RES”
Interruttore principale del controllo
velocità di crociera
Interruttore “Cancel”
Interruttore “-SET”
Componenti del sistema
A
B
C
A
B
C
AVVISO
■Prima di usare il controllo radar dina-
mico della velocità di crociera sull’intera gamma di velocità
●La responsabilità di una guida sicura ricade unicamente sul conducente. Non
fare affidamento esclusivamente sul sistema e guidare con prudenza pre-stando sempre la massima attenzione
all’area circostante.
●Il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità
fornisce assistenza alla guida, alle- viando la fatica del conducente. Ricor-dare comunque che l’assistenza fornita
è limitata.
Leggere attentamente le seguenti condi-
zioni. Non fare eccessivo affidamento su
questo sistema e guidare sempre con pru-
denza.
• Quando il sensore potrebbe non rilevare
correttamente il veicolo di fronte: P.378
A
B
C
D
E

3685-5. Uso dei sistemi di supporto alla guida
AVVISO
• Situazioni in cui la modalità di controllo
della distanza di sicurezza potrebbe non funzionare correttamente: P.379
●Impostare la velocità in base ai limiti di
velocità, alla quantità di traffico, alle condizioni stradali e atmosferiche, ecc. È responsabilità del conducente control-
lare la velocità impostata.
●Anche quando il sistema funziona cor- rettamente, la percezione che il sistema
ha del veicolo che precede potrebbe essere diversa da quella del condu-cente. Il conducente deve pertanto pre-
stare sempre la massima attenzione, valutare il pericolo in ogni situazione e guidare con prudenza. Fare affidamento
esclusivamente sul sistema o presup- porre che questo possa garantire la sicurezza durante la guida può causare
incidenti, con il rischio di lesioni gravi, anche letali.
●Quando non è in uso, spegnere il con-
trollo radar dinamico della velocità di crociera sull’intera gamma di velocità tramite l’interruttore principale del con-
trollo velocità di crociera.
■Precauzioni relative ai sistemi di assistenza alla guida
Poiché l’assistenza fornita dal sistema è
limitata, osservare le seguenti precauzioni. Il mancato rispetto potrebbe causare un incidente con il rischio di lesioni gravi,
anche letali.
●Assistenza al conducente nella misura- zione della distanza dal veicolo di fronte
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità è
progettato esclusivam ente per aiutare il
conducente a stabilire la distanza tra il pro-
prio veicolo e un determinato veicolo che
lo precede. Non è un dispositivo che con-
sente di guidare in modo distratto o scon-
siderato, né un sistema che può assistere
il conducente in condizioni di visibilità
ridotta.
È pertanto necessario che il conducente
presti particolare attenzione alla zona cir-
costante al veicolo.
●Assistenza al conducente nella valuta- zione della distanza corretta dal veicolo
di fronte
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità sta-
bilisce se la distanza tra il veicolo guidato
dal conducente e un determinato veicolo
davanti si trova entro una determinata
gamma. Il sistema non è in grado di ese-
guire alcun altro tipo di valutazione. Per-
tanto, è assolutamente necessario che il
conducente resti vigile e stabilisca perso-
nalmente se ciascuna situazione presenta
dei pericoli.
