TOYOTA RAV4 PLUG-IN HYBRID 2023 Návod na použití (in Czech)

359
5
5-5. Používání systémů podpory řízení
Jízda
■Funkce asistence řízení
Když systém rozhodne, že vozidlo
může vybočit ze svého jízdního
pruhu nebo dráhy*, systém poskyt-
ne asistenci dle potřeby pomocí
ovládání volantu po malých dáv-
kách a po krátkou dobu, aby udržel
vozidlo v jeho jízdním pruhu.
Vozidla s BSM: Když systém rozhodne, že vozidlo může vybočit ze svého jízdního
pruhu a že pravděpodobnost kolize
s předjíždějícím voz idlem v sousedním jízdním pruhu je vysoká, funkce asis-
tence řízení bude v činnosti, i když jsou
zapnuta směrová světla.*: Hranice mezi asfaltem a okrajem vo-
zovky, např. tráva , zemina nebo ob-
rubník
■Funkce varování před kličko-
váním vozidla
Když vozidlo kličkuje v jízdním pru-
hu, zazní bzučák a na multiinfor-
mačním displeji se zobrazí hlášení,
aby řidiče varovalo.

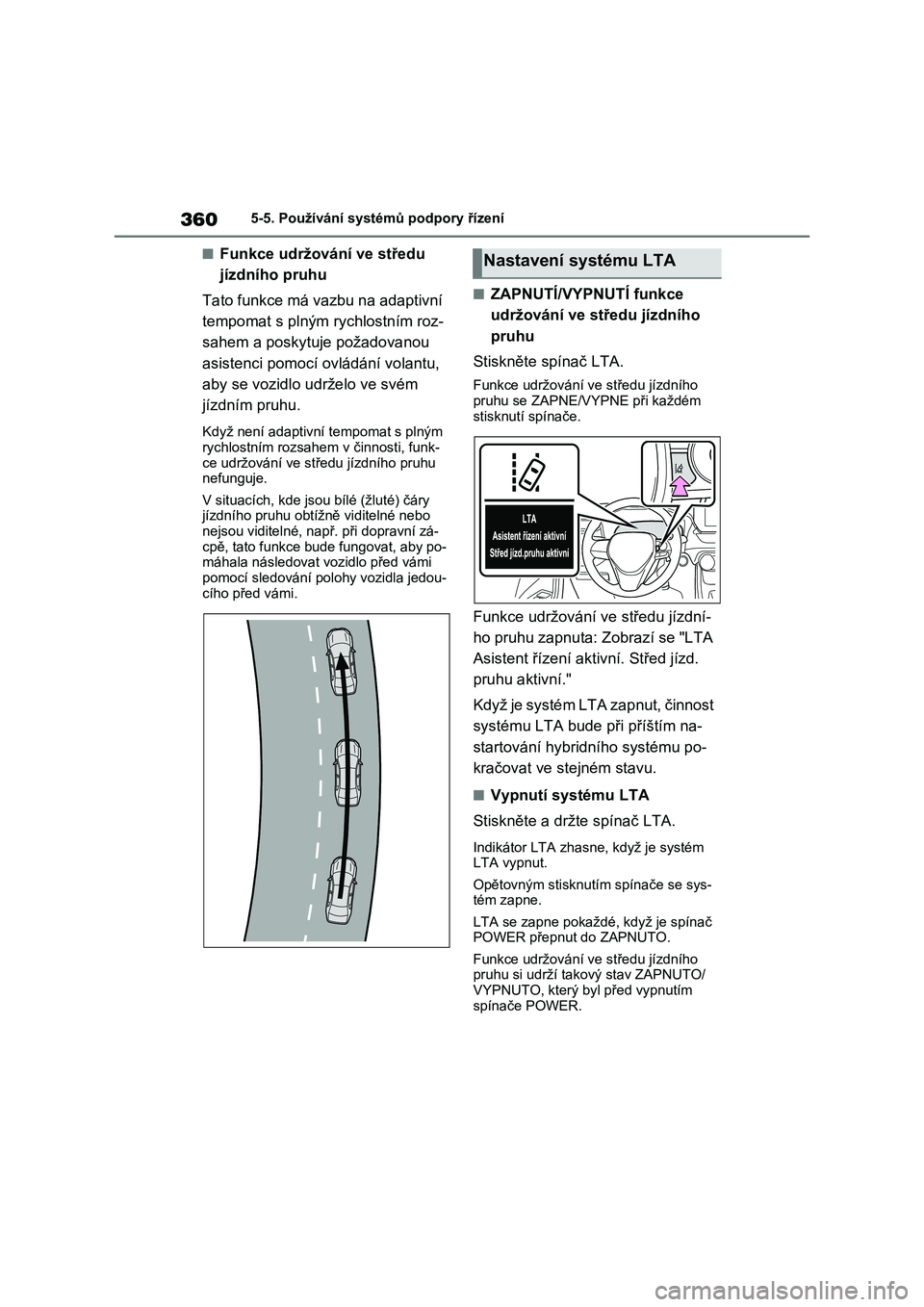

3605-5. Používání systémů podpory řízení
■Funkce udržování ve středu
jízdního pruhu
Tato funkce má vazbu na adaptivní
tempomat s plným r ychlostním roz-
sahem a poskytuje požadovanou
asistenci pomocí ovládání volantu,
aby se vozidlo udrželo ve svém
jízdním pruhu.
Když není adaptivní tempomat s plným rychlostním rozsahe m v činnosti, funk-
ce udržování ve středu jízdního pruhu
nefunguje.
V situacích, kde js ou bílé (žluté) čáry
jízdního pruhu obtížně viditelné nebo nejsou viditelné, např. při dopravní zá-
cpě, tato funkce bude fungovat, aby po-
máhala následovat vozidlo před vámi pomocí sledování polohy vozidla jedou-
cího před vámi.
■ZAPNUTÍ/VYPNUTÍ funkce
udržování ve středu jízdního
pruhu
Stiskněte spínač LTA.
Funkce udržování v e středu jízdního pruhu se ZAPNE/VYPNE při každém
stisknutí spínače.
Funkce udržování v e středu jízdní-
ho pruhu zapnuta: Zobrazí se "LTA
Asistent řízení aktivní. Střed jízd.
pruhu aktivní."
Když je systém LTA zapnut, činnost
systému LTA bude při příštím na-
startování hybridního systému po-
kračovat ve stejném stavu.
■Vypnutí systému LTA
Stiskněte a držte spínač LTA.
Indikátor LTA zhasne, když je systém LTA vypnut.
Opětovným stisknut ím spínače se sys- tém zapne.
LTA se zapne pokaž dé, když je spínač POWER přepnut do ZAPNUTO.
Funkce udržování v e středu jízdního pruhu si udrží tak ový stav ZAPNUTO/
VYPNUTO, který byl před vypnutím
spínače POWER.
Nastavení systému LTA

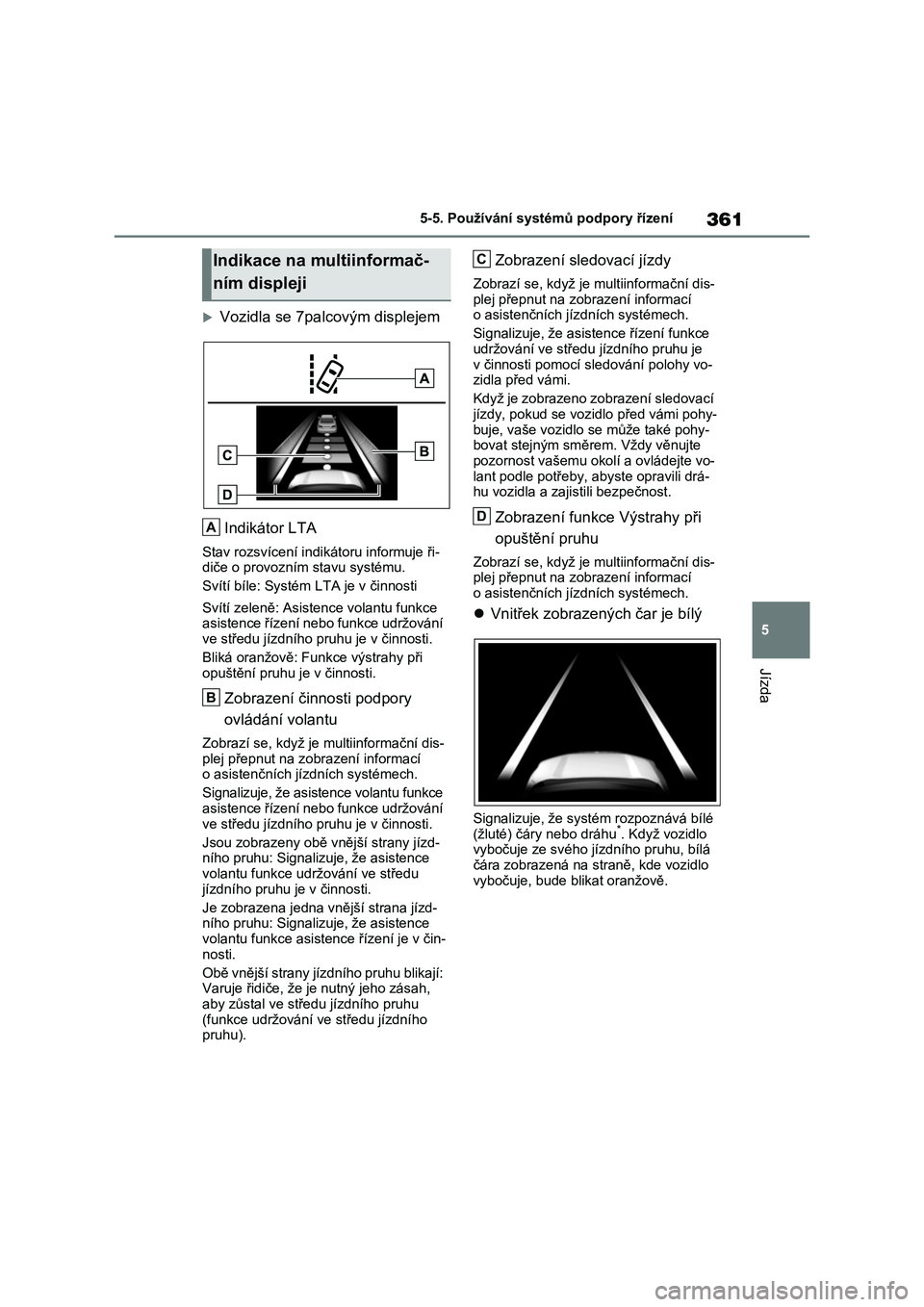

361
5
5-5. Používání systémů podpory řízení
Jízda
Vozidla se 7palcovým displejem
Indikátor LTA
Stav rozsvícení indik átoru informuje ři-
diče o provozním stavu systému.
Svítí bíle: Systém LTA je v činnosti
Svítí zeleně: Asistence volantu funkce asistence řízení nebo funkce udržování
ve středu jízdního pruhu je v činnosti.
Bliká oranžově: Fun kce výstrahy při
opuštění pruhu je v činnosti.
Zobrazení činnosti podpory
ovládání volantu
Zobrazí se, když je multiinformační dis-
plej přepnut na zobrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asistence volantu funkce asistence řízení nebo funkce udržování
ve středu jízdního pruhu je v činnosti.
Jsou zobrazeny obě v nější strany jízd-
ního pruhu: Signalizuje, že asistence
volantu funkce udržování ve středu jízdního pruhu je v činnosti.
Je zobrazena jedna vnější strana jízd-
ního pruhu: Signalizuje, že asistence
volantu funkce asistence řízení je v čin- nosti.
Obě vnější strany jízdního pruhu blikají:
Varuje řidiče, že je nutný jeho zásah,
aby zůstal ve středu jízdního pruhu (funkce udržování ve středu jízdního
pruhu).
Zobrazení sledovací jízdy
Zobrazí se, když je multiinformační dis- plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asistence řízení funkce
udržování ve středu jízdního pruhu je v činnosti pomocí sle dování polohy vo-
zidla před vámi.
Když je zobrazeno zobrazení sledovací
jízdy, pokud se vozid lo před vámi pohy-
buje, vaše vozidlo se může také pohy- bovat stejným směr em. Vždy věnujte
pozornost vašemu oko lí a ovládejte vo-
lant podle potřeby, abyste opravili drá- hu vozidla a zajistili bezpečnost.
Zobrazení funkce Výstrahy při
opuštění pruhu
Zobrazí se, když je multiinformační dis-
plej přepnut na z obrazení informací o asistenčních jízdních systémech.
 Vnitřek zobrazených čar je bílý
Signalizuje, že systém rozpoznává bílé
(žluté) čáry nebo dráhu*. Když vozidlo vybočuje ze svého jí zdního pruhu, bílá
čára zobrazená na s traně, kde vozidlo
vybočuje, bude blikat oranžově.
Indikace na multiinformač-
ním displeji
A
B
C
D

3625-5. Používání systémů podpory řízení
Vnitřek zobrazených čar je černý
Signalizuje, že systém není schopen rozpoznat bílé (žluté) čáry nebo dráhu*,
nebo je dočasně zrušen.*: Hranice mezi asfaltem a okrajem vo- zovky, např. tráva , zemina nebo ob-
rubník
Vozidla s 12,3palcovým displejem
Indikátor LTA
Stav rozsvícení indik átoru informuje ři-
diče o provozním stavu systému.
Svítí bíle: Systém LTA je v činnosti
Svítí zeleně: Asistence volantu funkce asistence řízení nebo funkce udržování
ve středu jízdního pruhu je v činnosti.
Bliká oranžově: Fun kce výstrahy při
opuštění pruhu je v činnosti.
Zobrazení činnosti podpory
ovládání volantu
Zobrazí se, když je multiinformační dis- plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asistence volantu funk-
ce asistence řízení nebo funkce udržo- vání ve středu jízdního pruhu je
v činnosti.
Jsou zobrazeny obě vnější strany jízd-
ního pruhu: Signalizuje, že asistence
volantu funkce udržování ve středu jízdního pruhu je v činnosti.
Je zobrazena jedna v nější strana jízd-
ního pruhu: Signalizuje, že asistence
volantu funkce asist ence řízení je v čin- nosti.
Obě vnější strany jízdního pruhu blikají:
Varuje řidiče, že je nutný jeho zásah,
aby zůstal ve stře du jízdního pruhu (funkce udržování v e středu jízdního
pruhu).
Zobrazení sledovací jízdy
Zobrazí se, když je multiinformační dis-
plej přepnut na z obrazení informací o asistenčních jízdních systémech.
Signalizuje, že asistence řízení funkce
udržování ve středu jízdního pruhu je
v činnosti pomocí sle dování polohy vo- zidla před vámi.
Když je zobrazeno zobrazení sledovací
jízdy, pokud se vozid lo před vámi pohy-
buje, vaše vozidlo se může také pohy- bovat stejným směr em. Vždy věnujte
pozornost vašemu oko lí a ovládejte vo-
lant podle potřeby, abyste opravili drá- hu vozidla a zajistili bezpečnost.
A
B
C

363
5
5-5. Používání systémů podpory řízení
Jízda
Zobrazení funkce Výstrahy při
opuštění pruhu
Zobrazí se, když je multiinformační dis- plej přepnut na zobrazení informací
o asistenčních jízdních systémech.
 Vnitřek zobrazených čar je bílý
Signalizuje, že systém rozpoznává bílé (žluté) čáry nebo dráhu*. Když vozidlo
vybočuje ze svého jíz dního pruhu, bílá
čára zobrazená na st raně, kde vozidlo vybočuje, bude blikat oranžově.
 Vnitřek zobrazených čar je černý
Signalizuje, že systém není schopen rozpoznat bílé (žluté) čáry nebo dráhu*,
nebo je dočasně zrušen.*: Hranice mezi asfaltem a okrajem vo- zovky, např. tráva , zemina nebo ob-
rubník
■Podmínky činnosti jednotlivých funkcí
●Funkce Výstrahy při opuštění pruhu
Tato funkce funguje tehdy, když jsou spl-
něny všechny z následujících podmínek.
• LTA je zapnuto. • Rychlost vozidla je přibližně 50 km/h
nebo vyšší.*1
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Není ovládána páčka směrových svě-
tel. (Vozidla s BSM: Kromě situace, kdy je jiné vozidlo v jízdním pruhu na
straně, na kterou byla páčka směro-
vých světel ovládána.) • Vozidlo neprojíždí prudkou zatáčkou.
• Nejsou detekovány žádné poruchy
systému. ( S.365)*: Tato funkce funguje, i když je rychlost
vozidla nižší než přibližně 50 km/h,
když je funkce udržo vání ve středu jízdního pruhu v činnosti.
●Funkce asistence řízení
Tato funkce funguje tehdy, když jsou
splněny všechny z následujících podmí-
nek, kromě provozn ích podmínek funk- ce výstrahy při o puštění pruhu.
• Vozidlo nezrychlu je nebo nezpomalu-
je o stálou hodnotu nebo více. • Volant není ovládá n takovou úrovní
síly, která odpovídá změně jízdních
pruhů.
• ABS, VSC, TRC a PCS nejsou v čin- nosti.
• TRC nebo VSC nejsou vypnuty.
●Funkce varování před kličkováním vo-
zidla
Tato funkce funguje tehdy, když jsou spl- něny všechny z následujících podmínek.
• Nastavení pro "Varov. před kličkov."
na obrazovce na multiinformač-
ním displeji je nastaveno na "ZAP".
( S.202, 214)
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.
• Šířka jízdního pruhu je přibližně 3 m
nebo větší.
• Nejsou detekovány žádné poruchy systému. ( S.365)
D

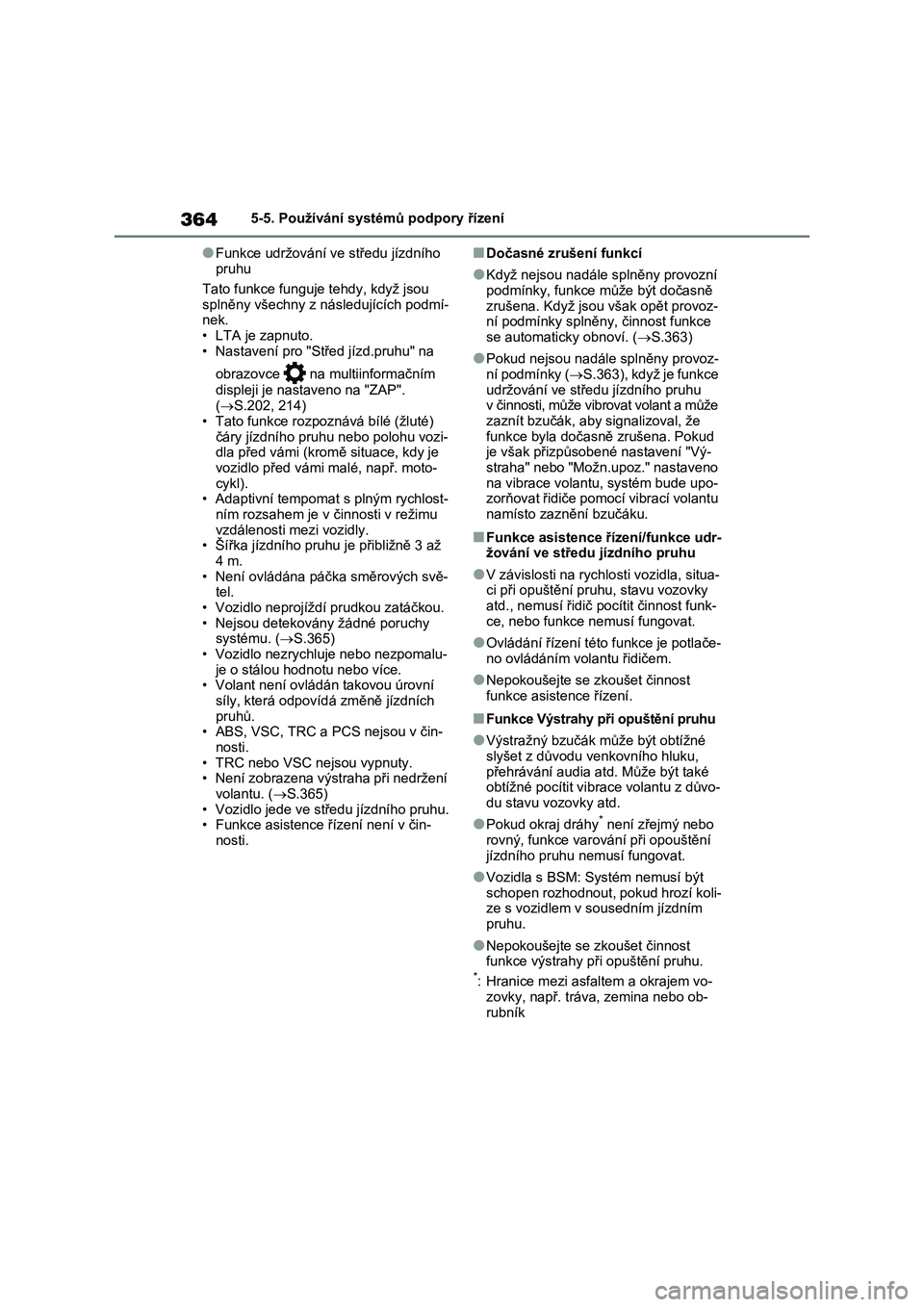

3645-5. Používání systémů podpory řízení
●Funkce udržování ve středu jízdního
pruhu
Tato funkce funguje tehdy, když jsou
splněny všechny z následujících podmí-
nek. • LTA je zapnuto.
• Nastavení pro "Střed jízd.pruhu" na
obrazovce na multiinformačním
displeji je nastaveno na "ZAP".
( S.202, 214)
• Tato funkce rozpoznává bílé (žluté)
čáry jízdního pruhu nebo polohu vozi- dla před vámi (krom ě situace, kdy je
vozidlo před vámi malé, např. moto-
cykl). • Adaptivní tempomat s plným rychlost-
ním rozsahem je v činnosti v režimu
vzdálenosti mezi vozidly. • Šířka jízdního pruhu je přibližně 3 až
4 m.
• Není ovládána páčka směrových svě- tel.
• Vozidlo neprojíždí prudkou zatáčkou.
• Nejsou detekovány žádné poruchy systému. ( S.365)
• Vozidlo nezrychluje nebo nezpomalu-
je o stálou hodnotu nebo více. • Volant není ovládán takovou úrovní
síly, která odpovíd á změně jízdních
pruhů. • ABS, VSC, TRC a PCS nejsou v čin-
nosti.
• TRC nebo VSC nejsou vypnuty. • Není zobrazena výstraha při nedržení
volantu. ( S.365)
• Vozidlo jede ve středu jízdního pruhu. • Funkce asistence ř ízení není v čin-
nosti.
■Dočasné zrušení funkcí
●Když nejsou nadále splněny provozní
podmínky, funkce může být dočasně
zrušena. Když jsou však opět provoz- ní podmínky splněny, činnost funkce
se automaticky obnoví. ( S.363)
●Pokud nejsou nadále splněny provoz-
ní podmínky ( S.363), když je funkce
udržování ve stře du jízdního pruhu v činnosti, může vib rovat volant a může
zaznít bzučák, aby signalizoval, že
funkce byla dočasně zrušena. Pokud je však přizpůsobené nastavení "Vý-
straha" nebo "Možn.upoz." nastaveno
na vibrace volantu, systém bude upo- zorňovat řidiče pomocí vibrací volantu
namísto zaznění bzučáku.
■Funkce asistence řízení/funkce udr-
žování ve středu jízdního pruhu
●V závislosti na rychlo sti vozidla, situa-
ci při opuštění pr uhu, stavu vozovky atd., nemusí řidič pocítit činnost funk-
ce, nebo funkce nemusí fungovat.
●Ovládání řízení této funkce je potlače-
no ovládáním volantu řidičem.
●Nepokoušejte se zkoušet činnost
funkce asistence řízení.
■Funkce Výstrahy při opuštění pruhu
●Výstražný bzučák může být obtížné
slyšet z důvodu venkovního hluku,
přehrávání audia at d. Může být také obtížné pocítit vibrac e volantu z důvo-
du stavu vozovky atd.
●Pokud okraj dráhy* není zřejmý nebo
rovný, funkce varování při opouštění
jízdního pruhu nemusí fungovat.
●Vozidla s BSM: Systém nemusí být
schopen rozhodnout, pokud hrozí koli- ze s vozidlem v sousedním jízdním
pruhu.
●Nepokoušejte se zkoušet činnost funkce výstrahy př i opuštění pruhu.*: Hranice mezi asfaltem a okrajem vo-
zovky, např. tráva, zemina nebo ob- rubník

365
5
5-5. Používání systémů podpory řízení
Jízda
■Výstraha při nedržení volantu
V následujících situac ích se na multiin- formačním displeji zobrazí výstražné
hlášení vyzývající řid iče, aby držel vo-
lant a symbol zobrazený na obrázku, aby řidiče varoval. Výstraha skončí,
když systém rozhodne, že řidič drží vo-
lant. Vždy držte své ruce na volantu, když používáte tent o systém, nezávisle
na výstrahách.
●Když systém rozhodne, že řidič nedrží
volant, když je fun kce udržování ve
středu jízdního p ruhu v činnosti
Pokud má řidič nadále své ruce mimo
volant, zazní bzučák, řidič je varován
a funkce je dočasně zrušena. Tato vý- straha funguje stejným způsobem také
tehdy, když řidič souv isle ovládá volant
pouze zlehka. Bzučák zazní také i tehdy, když je typ
varování nastaven na vibrace volantu.
●Když systém rozhodne, že vozidlo
může vybočit z jízdn ího pruhu při pro-
jíždění zatáčky, přičemž je funkce udr- žování ve středu jízdního pruhu
v činnosti.
V závislosti na stav u vozidla a podmín- kách provozu nemus í výstraha fungo-
vat.
●Když systém rozhodne, že řidič nemá
při jízdě své ruce na volantu, když je
asistence volantu funkce asistence ří- zení v činnosti
Pokud má řidič nadále ruce mimo volant
a asistence volantu je v činnosti, zazní
bzučák a řidič je varován. Při každém zaznění bzučáku se délka zvuku bzučá-
ku prodlužuje.
Bzučák zazní také i tehdy, když je typ varování nastaven na vibrace volantu.
■Funkce varování před kličkováním
vozidla
Když systém rozhodne , že vozidlo klič-
kuje, když je v činnosti funkce varování
před kličkováním vozi dla, zazní bzučák a na multiinformačním displeji se sou-
časně zobrazí výstražné hlášení vyzý-
vající řidiče, aby s i odpočinul, a symbol zobrazený na obrázku.
V závislosti na vo zidle a podmínkách provozu nemusí va rování fungovat
správně.
■Výstražné hlášení
Pokud se na mu ltiinformačním displeji
zobrazí následující výstražné hlášení a indikátor LTA svítí oranžově, postupuj-
te podle příslušného postupu pro odstra-
ňování problému. Pok ud se zobrazí také jiné výstražné hlášení , řiďte se instruk-
cemi zobrazenými na obrazovce.
●"Porucha LTA. Navštivte svého pro-
dejce."
Systém nemusí fungovat správně. Nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prode jcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli- vým servisem.
●"LTA není k dispozici"
Systém je dočasně zrušen z důvodu po-
ruchy jiného senzoru než je přední ka-
mera. Vypněte systém LTA, počkejte chvíli, a pak systém LTA znovu zapněte.
●"LTA není při stávající rychlosti k dis-
pozici"
Tato funkce nemůže b ýt použita, proto-
že rychlost vozidla překračuje provozní
rozsah LTA. Jeďte pomaleji.
■Přizpůsobení
Nastavení funkcí m ůže být změněno. ( S.208, 221)

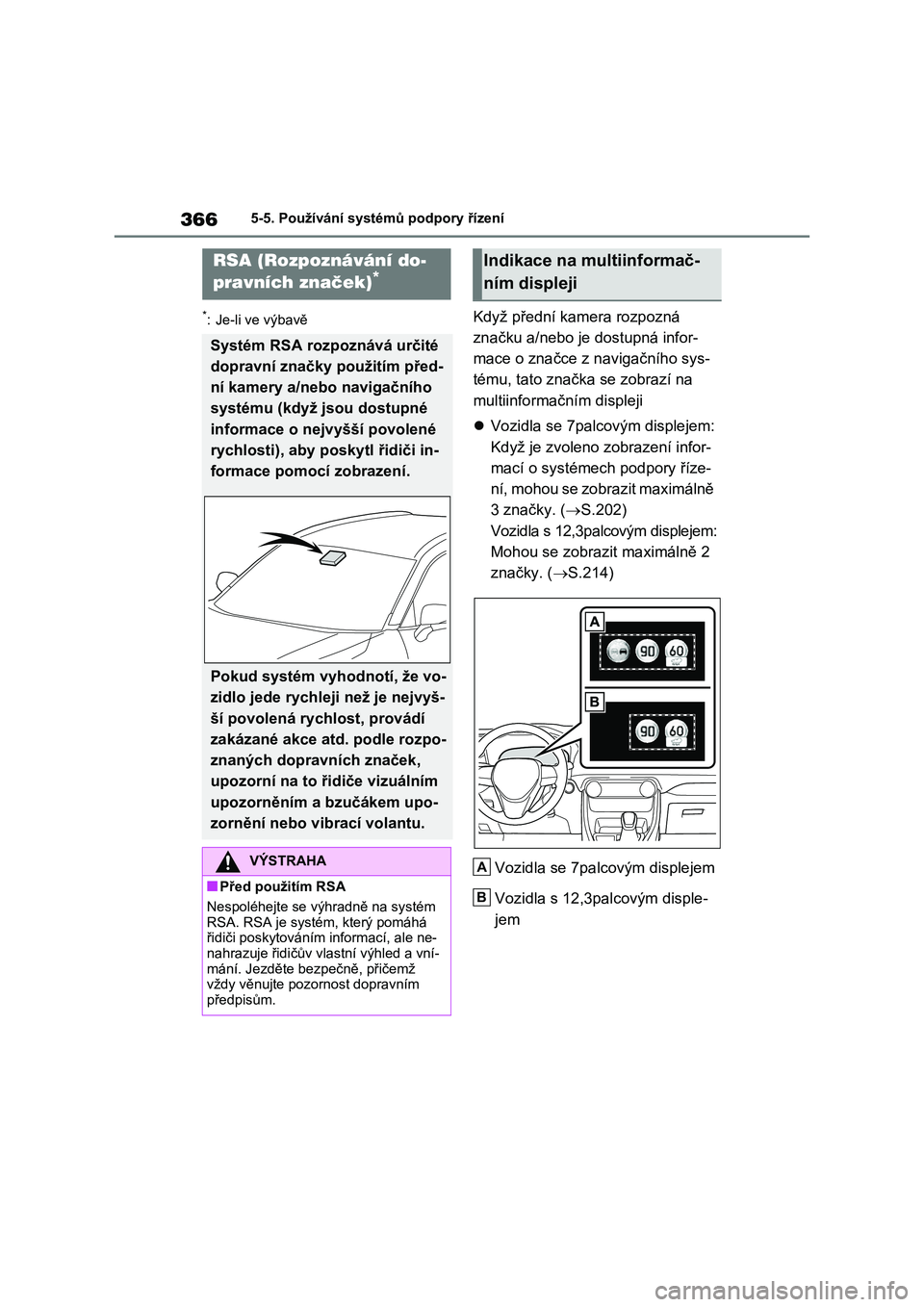

3665-5. Používání systémů podpory řízení
*: Je-li ve výbavěKdyž přední kamera rozpozná
značku a/nebo je dostupná infor-
mace o značce z navigačního sys-
tému, tato značka se zobrazí na
multiinformač ním displeji
 Vozidla se 7palcovým displejem:
Když je zvoleno zobrazení infor-
mací o systémech podpory říze-
ní, mohou se zobrazit maximálně
3 značky. ( S.202)
Vozidla s 12,3palcovým displejem:
Mohou se zobrazit maximálně 2
značky. ( S.214)
Vozidla se 7palcovým displejem
Vozidla s 12,3palcovým disple-
jem
RSA (Rozpoznávání do-
pravních značek)*
Systém RSA rozpoznává určité
dopravní značky použitím před-
ní kamery a/nebo navigačního
systému (když jsou dostupné
informace o nejvyšší povolené
rychlosti), aby po skytl řidiči in-
formace pomocí zobrazení.
Pokud systém vyhodnotí, že vo-
zidlo jede rychleji než je nejvyš-
ší povolená rychlost, provádí
zakázané akce atd. podle rozpo-
znaných dopravních značek,
upozorní na to řidiče vizuálním
upozorněním a bzučákem upo-
zornění nebo vibrací volantu.
VÝSTRAHA
■Před použitím RSA
Nespoléhejte se výhradně na systém
RSA. RSA je systém, který pomáhá řidiči poskytování m informací, ale ne-
nahrazuje řidičův vla stní výhled a vní-
mání. Jezděte bezpečně, přičemž vždy věnujte pozornost dopravním
předpisům.
Indikace na multiinformač-
ním displeji
A
B

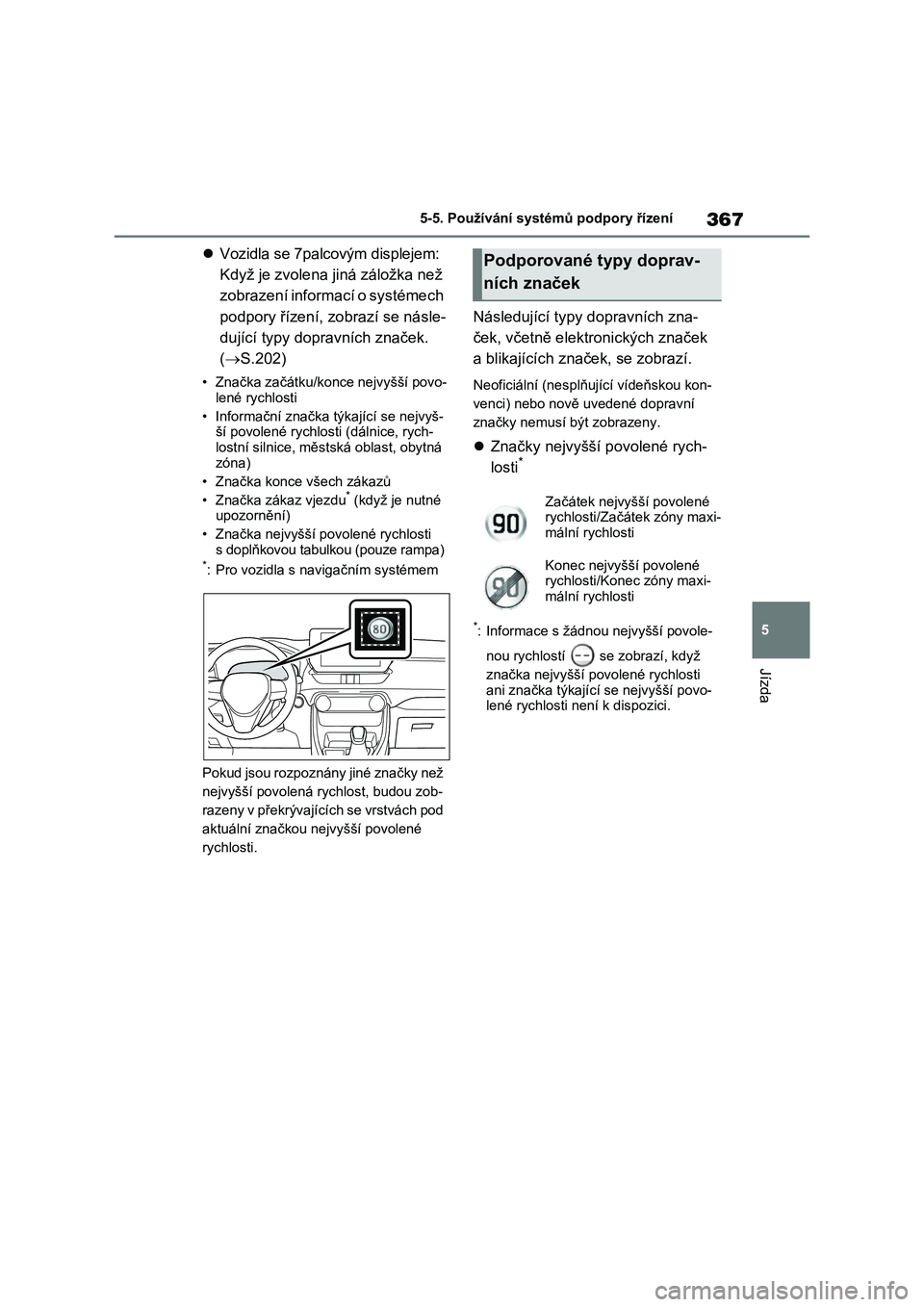

367
5
5-5. Používání systémů podpory řízení
Jízda
 Vozidla se 7palcovým displejem:
Když je zvolena jiná záložka než
zobrazení informací o systémech
podpory řízení, zobrazí se násle-
dující typy dopravních značek.
( S.202)
• Značka začátku/konce nejvyšší povo-
lené rychlosti
• Informační značka týkající se nejvyš-
ší povolené rychlo sti (dálnice, rych- lostní silnice, měst ská oblast, obytná
zóna)
• Značka konce všech zákazů
• Značka zákaz vjezdu* (když je nutné
upozornění)
• Značka nejvyšší povolené rychlosti s doplňkovou tabulkou (pouze rampa)*: Pro vozidla s navigačním systémem
Pokud jsou rozpoznány jiné značky než
nejvyšší povolená rychlost, budou zob-
razeny v překrývajících se vrstvách pod
aktuální značkou nejvyšší povolené
rychlosti.
Následující typy dopravních zna-
ček, včetně elektronických značek
a blikajících značek, se zobrazí.
Neoficiální (nesplňující vídeňskou kon-
venci) nebo nově uvedené dopravní
značky nemusí být zobrazeny.
 Značky nejvyšší povolené rych-
losti*
*: Informace s žádnou nejvyšší povole-
nou rychlostí se zobrazí, když
značka nejvyšší povolené rychlosti
ani značka týkající se nejvyšší povo- lené rychlosti není k dispozici.
Podporované typy doprav-
ních značek
Začátek nejvyšší povolené rychlosti/Začátek zóny maxi-
mální rychlosti
Konec nejvyšší povolené
rychlosti/Konec zóny maxi-
mální rychlosti

3685-5. Používání systémů podpory řízení
Informace týkající se nejvyšší
povolené rychlosti*1,2
*1: Zobrazí se, když je rozpoznána značka, ale informa ce o nejvyšší po-
volené rychlosti pro tuto silnici není
dostupná z navigačního systému
*2: Informace s žádnou nejvyšší povole-
nou rychlostí se zobrazí, když
značka nejvyšší pov olené rychlosti
ani značka týkající se nejvyšší povo-
lené rychlosti ne ní k dispozici.
Dopravní značky zákazu předjíž-
dění
 Další dopravní značky
*: Pro vozidla s navigačním systémem
Nejvyšší povolená rychlost s do-
plňkovým značením*1
*1: Zobrazeno současně s nejvyšší po-
volenou rychlostí.*2: Obsah nerozpoznán*3: Pokud není indiká tor směrových
světel v činnosti, když měníte jízdní pruh, značení se nezobrazí.
Silnice pro motorová vozidla
Konec dálnice
Silnice pro motorová vozidla
Konec silnice pro motorová
vozidla
Začátek městské oblasti
Konec městské oblasti
Začátek městské oblasti
Konec městské oblasti
Začátek obytné zóny
Konec obytné zóny
Začátek zákazu předjíždění
Konec zákazu předjíždění
Zákaz vjezdu všech vozidel*
Konec všech zákazů
Stůj, dej přednost v jízdě
Mokro
Déšť
Náledí
Doplňkové značení exis-
tuje*2
Výjezdová rampa vpravo*3
Výjezdová rampa vlevo*3
Čas
