TOYOTA RAV4 PLUG-IN HYBRID 2023 Návod na použití (in Czech)

319
5

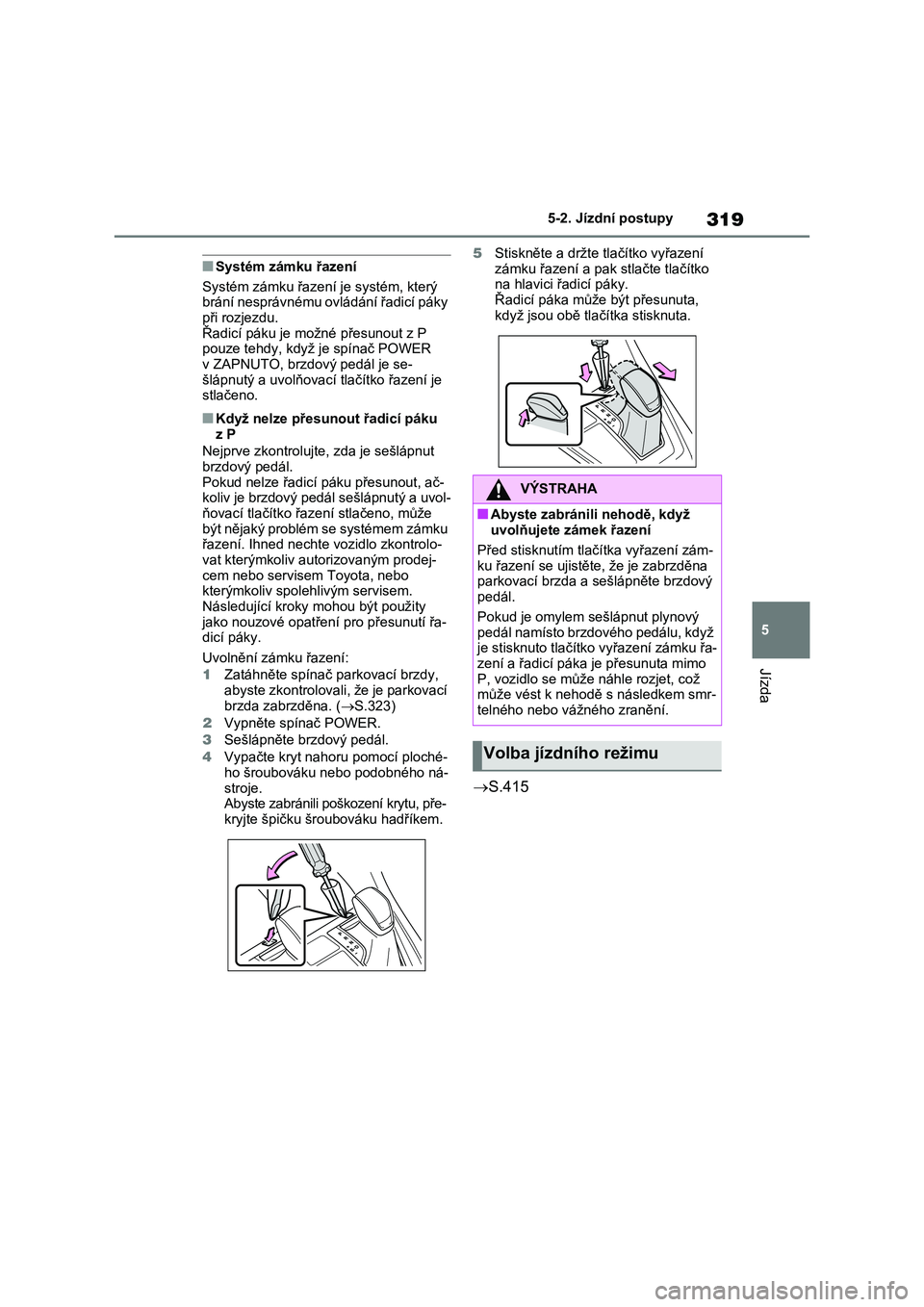

5-2. Jízdní postupy
Jízda
■Systém zámku řazení
Systém zámku řazení je systém, který
brání nesprávnému ovládání řadicí páky
při rozjezdu. Řadicí páku je mož né přesunout z P
pouze tehdy, když je spínač POWER
v ZAPNUTO, brzdový pedál je se- šlápnutý a uvolňovací tlačítko řazení je
stlačeno.
■Když nelze přesunout řadicí páku
z P
Nejprve zkontrolujte, zda je sešlápnut
brzdový pedál. Pokud nelze řadicí páku přesunout, ač-
koliv je brzdový pedál sešlápnutý a uvol-
ňovací tlačítko řazení stlačeno, může být nějaký problém se systémem zámku
řazení. Ihned nechte vozidlo zkontrolo-
vat kterýmkoliv aut orizovaným prodej- cem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
Následující kroky mohou být použity jako nouzové opatřen í pro přesunutí řa-
dicí páky.
Uvolnění zámku řazení:
1 Zatáhněte spínač parkovací brzdy,
abyste zkontrolovali, že je parkovací brzda zabrzděna. ( S.323)
2 Vypněte spínač POWER.
3 Sešlápněte brzdový pedál.
4 Vypačte kryt nahoru pomocí ploché-
ho šroubováku nebo podobného ná-
stroje.
Abyste zabránili po škození krytu, pře- kryjte špičku šroubováku hadříkem.
5 Stiskněte a držte tlačítko vyřazení
zámku řazení a pak stlačte tlačítko na hlavici řadicí páky.
Řadicí páka může být přesunuta,
když jsou obě tlačítka stisknuta.
 S.415
VÝSTRAHA
■Abyste zabránili nehodě, když uvolňujete zámek řazení
Před stisknutím tlačítka vyřazení zám-
ku řazení se ujistěte, že je zabrzděna parkovací brzda a sešlápněte brzdový
pedál.
Pokud je omylem sešlápnut plynový pedál namísto brzdového pedálu, když
je stisknuto tlačítko vyřazení zámku řa-
zení a řadicí páka je přesunuta mimo P, vozidlo se může náhle rozjet, což
může vést k nehodě s následkem smr-
telného nebo vážného zranění.
Volba jízdního režimu

3205-2. Jízdní postupy
Pro jízdu použitím dočasné volby
rozsahu řazení ovládejte pádlový
spínač řazení "-". Rozsah řazení
pak může být volen ovládáním pád-
lových spínačů řazení "-" a "+".
Změna rozsahu řazení umožňuje
omezení nejvyššího převodového
stupně, čímž se předejde řazení
nahoru a umožní se tím volba úrov-
ně brzdné síly motoru.
1 Řazení nahoru
2 Řazení dolů
Zvolený rozsah řazení, od D1 do D6, se zobrazí na multiinformačním displeji.
■Rozsahy řazení a jejich funkce
●Můžete vybírat ze 6 úrovní síly akce-
lerace a síly br zdění motorem.
●Nižší rozsah řazení poskytuje silnější
účinek akcelerace a brzdění motorem než vyšší rozsah řazení a zvýší se
také otáčky motoru.
■Výstražný bzučák omezení podřa-
zení
Aby byla zajištěna bezpečnost a jízdní
výkon, může být v některých případech
omezeno podřazení. Za určitých okol- ností nemusí být možné podřadit, i když
ovládáte pádlový spínač řazení.
(Dvakrát zazní bzučák.)
■Automatická deaktivace volby roz- sahu řazení v poloze D
Volba rozsahu řazen í v poloze D bude
deaktivována v násl edujících situacích:
●Když se vozidlo zastaví
●Pokud je plynový pedál sešlápnut déle
než určitou dobu
●Když je řadicí páka přesunuta do jiné
polohy než D
●Když je pádlový spínač řazení "+" po
nějakou dobu přidržen
Volba rozsahů řazení v polo-
ze D (vozidla s pádlovými
spínači řazení)

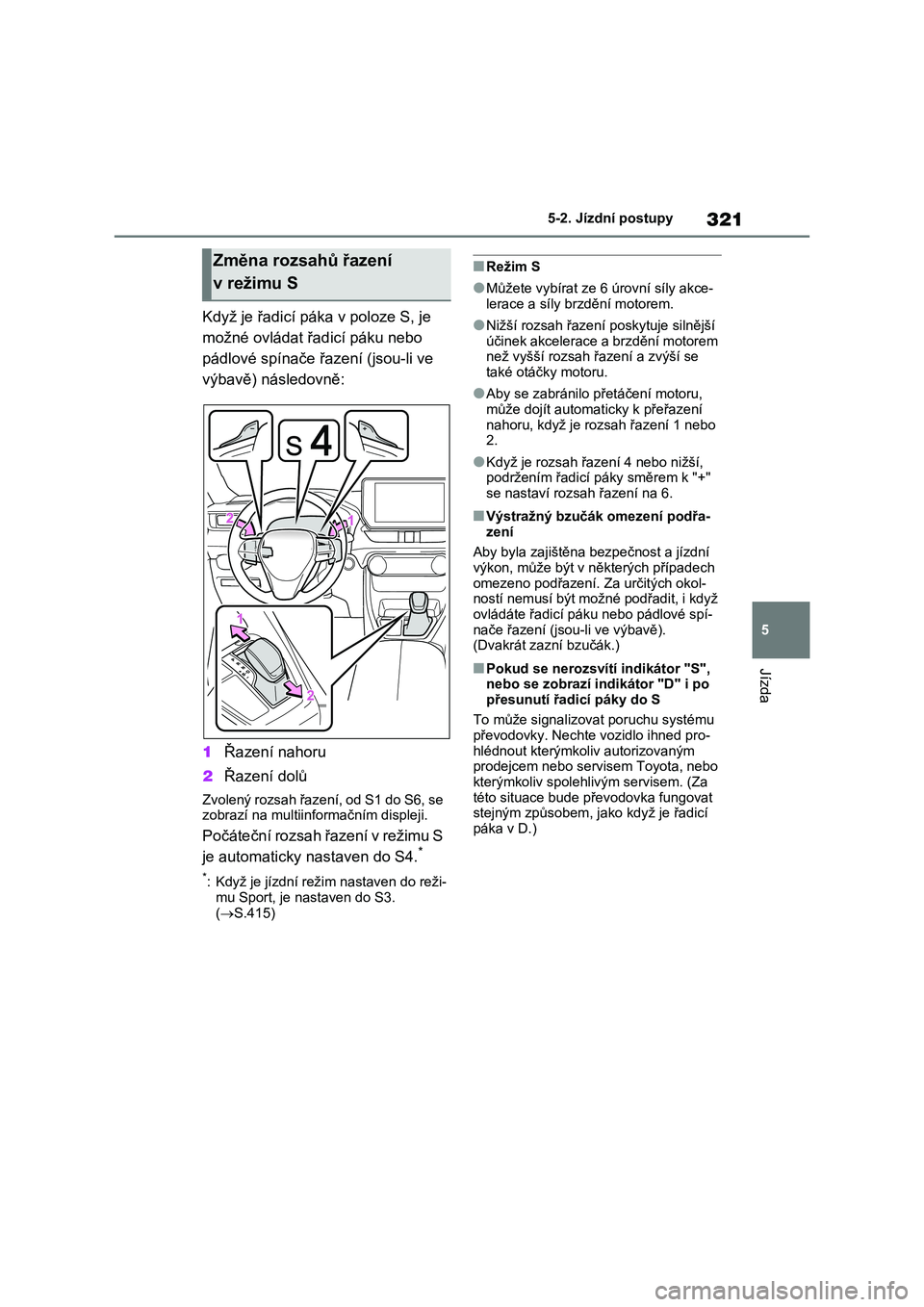

321
5
5-2. Jízdní postupy
Jízda
Když je řadicí páka v poloze S, je
možné ovládat řadicí páku nebo
pádlové spínače řazení (jsou-li ve
výbavě) následovně:
1 Řazení nahoru
2 Řazení dolů
Zvolený rozsah řazení, od S1 do S6, se zobrazí na multiinformačním displeji.
Počáteční rozsah řazení v režimu S
je automaticky nastaven do S4.*
*: Když je jízdní režim nastaven do reži-
mu Sport, je nastaven do S3. ( S.415)
■Režim S
●Můžete vybírat ze 6 úrovní síly akce-
lerace a síly br zdění motorem.
●Nižší rozsah řazení poskytuje silnější
účinek akcelerace a brzdění motorem než vyšší rozsah řazení a zvýší se
také otáčky motoru.
●Aby se zabránilo přetáčení motoru,
může dojít a utomaticky k přeřazení
nahoru, když je rozsah řazení 1 nebo 2.
●Když je rozsah řazení 4 nebo nižší, podržením řadicí páky směrem k "+"
se nastaví rozsah řazení na 6.
■Výstražný bzučák omezení podřa-
zení
Aby byla zajištěna bezpečnost a jízdní
výkon, může být v některých případech
omezeno podřazení. Za určitých okol- ností nemusí být možné podřadit, i když
ovládáte řadicí pák u nebo pádlové spí-
nače řazení (jsou-li ve výbavě). (Dvakrát zazní bzučák.)
■Pokud se nerozsvítí indikátor "S",
nebo se zobrazí indikátor "D" i po
přesunutí řadicí páky do S
To může signalizovat poruchu systému
převodovky. Nechte vozidlo ihned pro-
hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem. (Za
této situace bude převodovka fungovat
stejným způsobem, ja ko když je řadicí páka v D.)
Změna rozsahů řazení
v režimu S

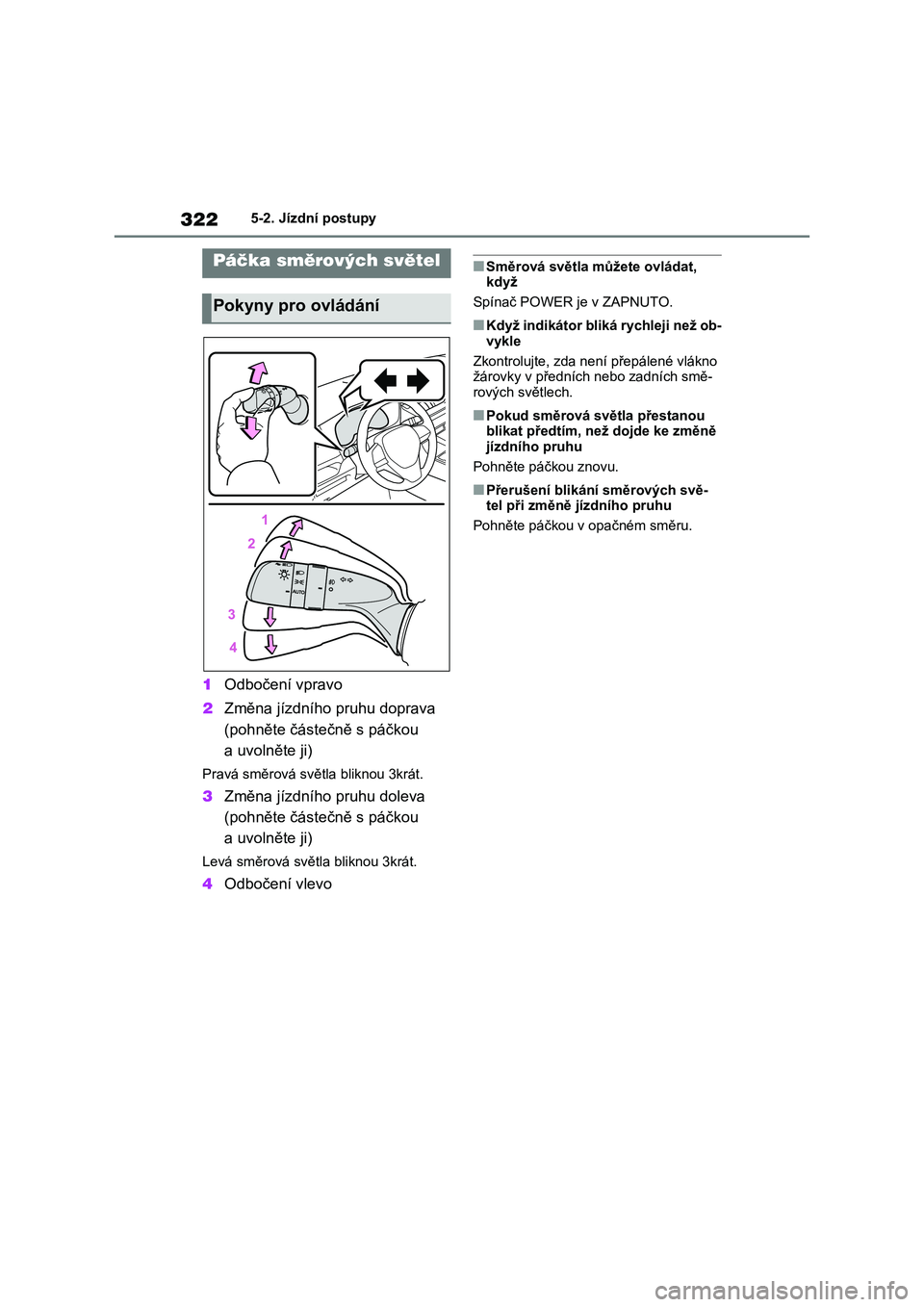

3225-2. Jízdní postupy
1Odbočení vpravo
2 Změna jízdního pruhu doprava
(pohněte částečně s páčkou
a uvolněte ji)
Pravá směrová světla bliknou 3krát.
3 Změna jízdního pruhu doleva
(pohněte částečně s páčkou
a uvolněte ji)
Levá směrová světla bliknou 3krát.
4 Odbočení vlevo
■Směrová světla můžete ovládat, když
Spínač POWER je v ZAPNUTO.
■Když indikátor bliká rychleji než ob-
vykle
Zkontrolujte, zda ne ní přepálené vlákno
žárovky v předních nebo zadních smě-
rových světlech.
■Pokud směrová světla přestanou blikat předtím, než dojde ke změně
jízdního pruhu
Pohněte páčkou znovu.
■Přerušení blikání směrových svě- tel při změně jízdního pruhu
Pohněte páčkou v opačném směru.
Páčka směrových světel
Pokyny pro ovládání

323
5

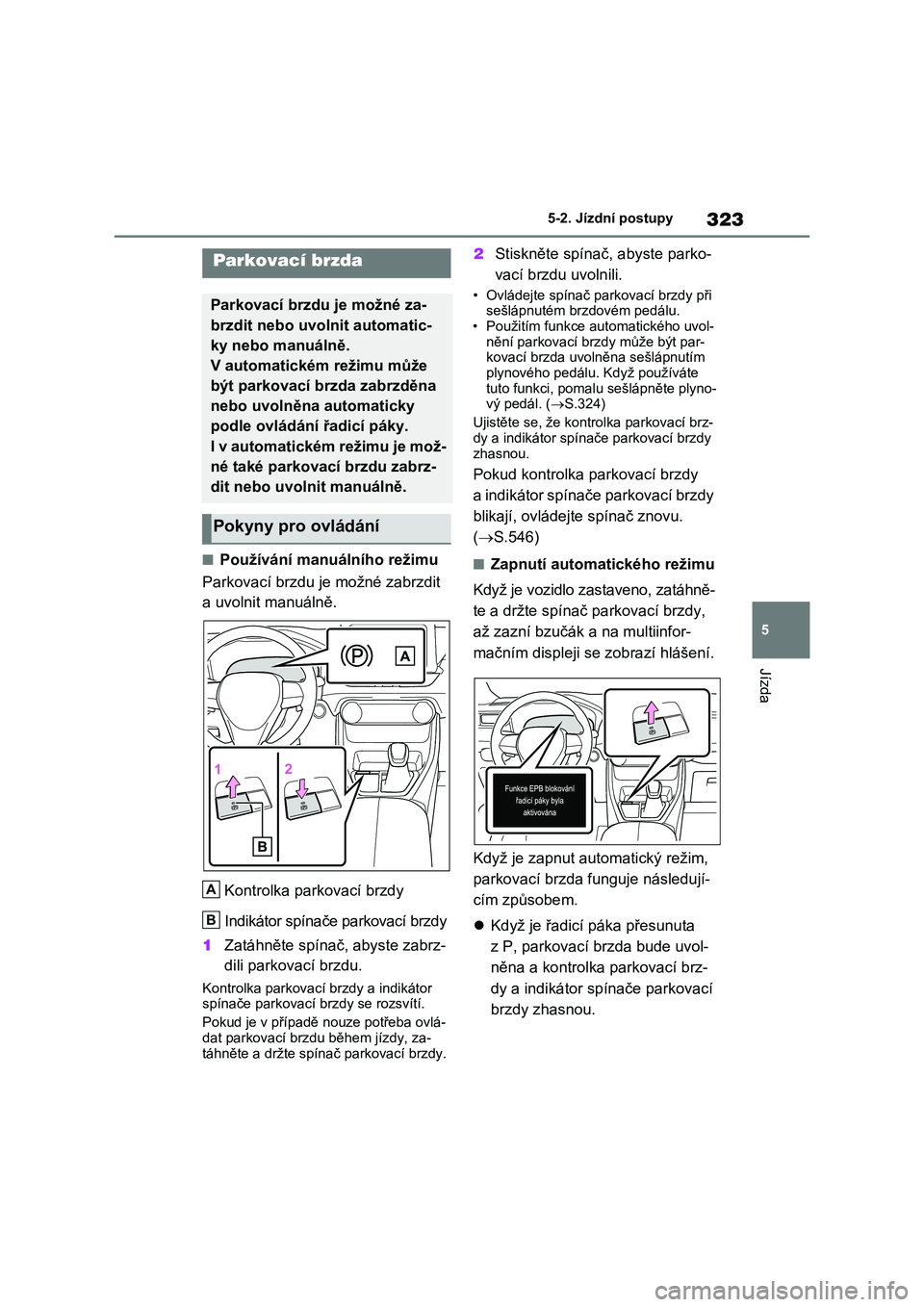

5-2. Jízdní postupy
Jízda
■Používání manuálního režimu
Parkovací brzdu je možné zabrzdit
a uvolnit manuálně.
Kontrolka parkovací brzdy
Indikátor spínače parkovací brzdy
1 Zatáhněte spínač, abyste zabrz-
dili parkovací brzdu.
Kontrolka parkovací brzdy a indikátor spínače parkovací brzdy se rozsvítí.
Pokud je v případě nouze potřeba ovlá-
dat parkovací brzdu během jízdy, za-
táhněte a držte spí nač parkovací brzdy.
2Stiskněte spínač, abyste parko-
vací brzdu uvolnili.
• Ovládejte spínač pa rkovací brzdy při
sešlápnutém brzdovém pedálu. • Použitím funkce automatického uvol-
nění parkovací brzdy může být par-
kovací brzda uvo lněna sešlápnutím plynového pedálu. Když používáte
tuto funkci, pomal u sešlápněte plyno-
vý pedál. ( S.324)
Ujistěte se, že kontro lka parkovací brz- dy a indikátor spínače parkovací brzdy
zhasnou.
Pokud kontrolka parkovací brzdy
a indikátor spínače parkovací brzdy
blikají, ovládejte spínač znovu.
( S.546)
■Zapnutí automatického režimu
Když je vozidlo zastaveno, zatáhně-
te a držte spínač parkovací brzdy,
až zazní bzučák a na multiinfor-
mačním displeji se zobrazí hlášení.
Když je zapnut automatický režim,
parkovací brzda funguje následují-
cím způsobem.
 Když je řadicí páka přesunuta
z P, parkovací brzda bude uvol-
něna a kontrolka parkovací brz-
dy a indikátor spínače parkovací
brzdy zhasnou.
Parkovací brzda
Parkovací brzdu je možné za-
brzdit nebo uvolnit automatic-
ky nebo manuálně.
V automatickém režimu může
být parkovací brzda zabrzděna
nebo uvolněna automaticky
podle ovládání řadicí páky.
I v automatickém režimu je mož-
né také parkovací brzdu zabrz-
dit nebo uvolnit manuálně.
Pokyny pro ovládání
A
B

3245-2. Jízdní postupy
Když je řadicí páka přesunuta do
P, parkovací brzda bude zabrz-
děna a kontrolka parkovací brz-
dy a indikátor spínače parkovací
brzdy se rozsvítí.
Řadicí páku ovláde jte při stojícím
vozidle a se sešlápnutým brzdovým
pedálem.
Automatická funkce nemusí fungo-
vat, pokud je řadicí páka přesunuta
extrémně rychle nebo není brzdo-
vý pedál pevně sešlápnutý.
V této situaci zab rzděte parkovací
brzdu manuálně. ( S.323)
 Když je hybridní systém vypnut,
parkovací brzda bude zabrzděna
a kontrolka parkovací brzdy a in-
dikátor spínače parkovací brzdy
se rozsvítí.
■Vypnutí automatického režimu
Když je vozidlo za staveno a je se-
šlápnutý brzdový pedál, stiskněte
a držte spínač par kovací brzdy, až
zazní bzučák a na multiinformač-
ním displeji se zobrazí hlášení.
■Ovládání parkovací brzdy
●Když není spínač POWER v ZAPNU-
TO, parkovací brzdu není možné uvol- nit pomocí spínače parkovací brzdy.
●Když není spínač POWER v ZAPNU-TO, automatický re žim (automatické
zabrzdění a odbr zdění) není do-
stupný.
■Funkce automatického uvolnění parkovací brzdy
Když jsou splněny všechny z následují-
cích podmínek, může b ýt parkovací brz- da uvolněna sešlápnutím plynového
pedálu.
●Dveře řidiče jsou zavřeny
●Řidič má zapnutý bezpečnostní pás
●Řadicí páka je v poloze pro jízdu
vpřed nebo v poloze pro jízdu vzad
●Indikátor poruchy nebo výstražná kon-
trolka brzdového systému nesvítí
Když sešlapujete plynový pedál, sešla-
pujte ho pomalu.
Pokud není parkovací brzda uvolněna, když je sešlápnut plynový pedál, uvolně-
te parkovací brzdu ručně.
Když je řadicí páka přeřazena z P, par- kovací brzda bude uvolněna automa-
ticky,
■Funkce automatického zabrzdění
parkovací brzdy
Parkovací brzda bude automaticky za- brzděna za násle dujících podmínek:
●Brzdový pedál není sešlápnutý
●Dveře řidiče jsou otevřeny
●Bezpečnostní pás řidiče není zapnutý
●Řadicí páka je v jiné poloze než P nebo N
●Indikátor poruchy a výstražná kontrol- ka brzdového systému nesvítí

325
5
5-2. Jízdní postupy
Jízda

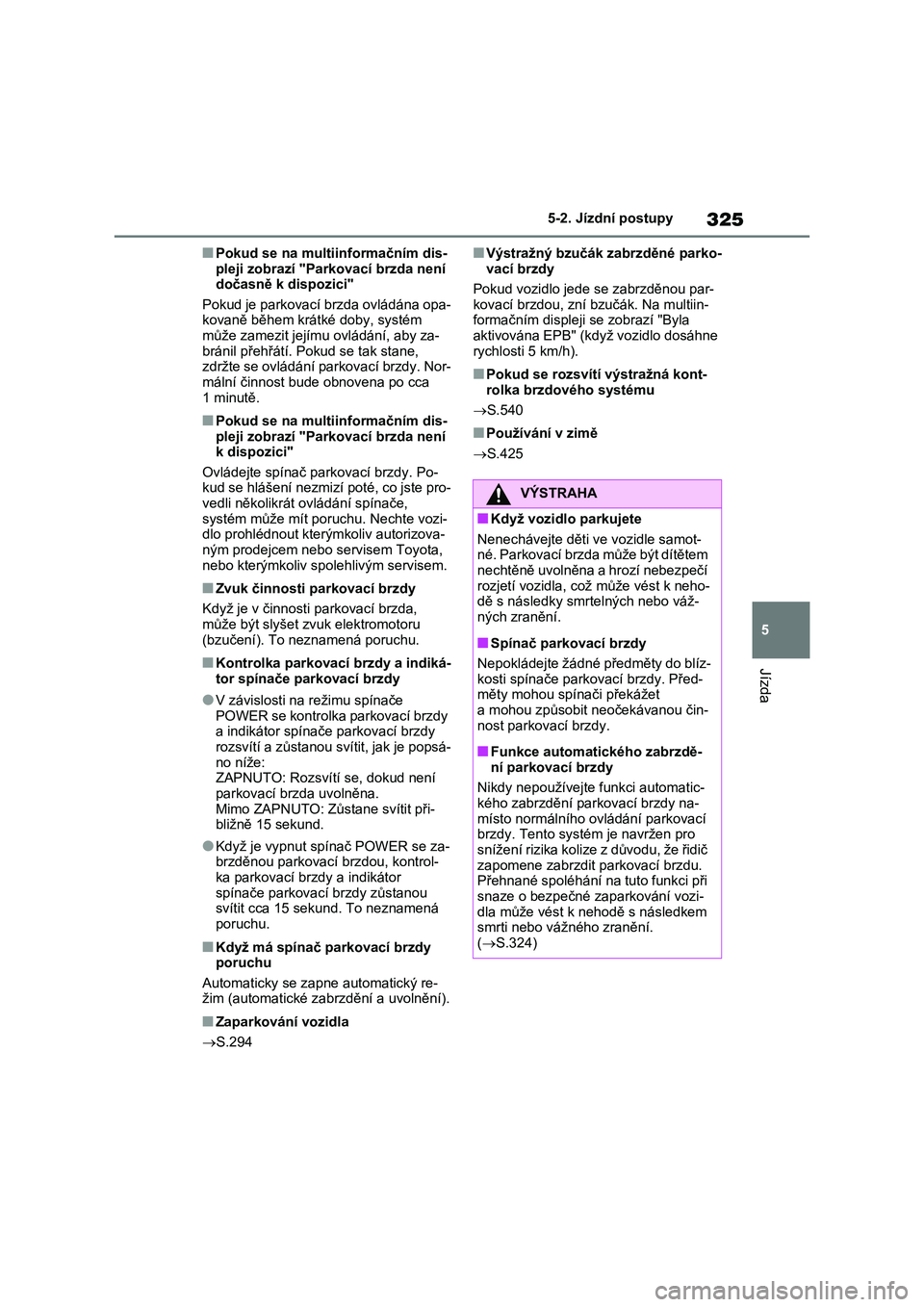

■Pokud se na multiinformačním dis-
pleji zobrazí "Parkovací brzda není dočasně k dispozici"
Pokud je parkovací brzda ovládána opa-
kovaně během krátké doby, systém může zamezit jejímu ovládání, aby za-
bránil přehřátí. Pokud se tak stane,
zdržte se ovládání parkovací brzdy. Nor- mální činnost bude obnovena po cca
1 minutě.
■Pokud se na multiinformačním dis-
pleji zobrazí "Parkovací brzda není k dispozici"
Ovládejte spínač parkovací brzdy. Po-
kud se hlášení nezmizí poté, co jste pro- vedli několikrát o vládání spínače,
systém může mít poruchu. Nechte vozi-
dlo prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
■Zvuk činnosti parkovací brzdy
Když je v činnosti parkovací brzda, může být slyšet zvu k elektromotoru
(bzučení). To neznamená poruchu.
■Kontrolka parkovací brzdy a indiká-
tor spínače parkovací brzdy
●V závislosti na režimu spínače
POWER se kontrolka parkovací brzdy a indikátor spínač e parkovací brzdy
rozsvítí a zůstanou sví tit, jak je popsá-
no níže: ZAPNUTO: Rozsvítí se, dokud není
parkovací brzda uvolněna.
Mimo ZAPNUTO: Zůstane svítit při- bližně 15 sekund.
●Když je vypnut spí nač POWER se za- brzděnou parkovací brzdou, kontrol-
ka parkovací brzdy a indikátor
spínače parkovací brzdy zůstanou svítit cca 15 sek und. To neznamená
poruchu.
■Když má spínač parkovací brzdy
poruchu
Automaticky se zapne automatický re- žim (automatické zab rzdění a uvolnění).
■Zaparkování vozidla
 S.294
■Výstražný bzučák zabrzděné parko-
vací brzdy
Pokud vozidlo jede se zabrzděnou par-
kovací brzdou, zní bz učák. Na multiin-
formačním displeji se zobrazí "Byla aktivována EPB" (když vozidlo dosáhne
rychlosti 5 km/h).
■Pokud se rozsvítí výstražná kont-
rolka brzdového systému
 S.540
■Používání v zimě
 S.425
VÝSTRAHA
■Když vozidlo parkujete
Nenechávejte děti ve vozidle samot- né. Parkovací brzda může být dítětem
nechtěně uvolněna a hrozí nebezpečí
rozjetí vozidla, což může vést k neho- dě s následky smrtelných nebo váž-
ných zranění.
■Spínač parkovací brzdy
Nepokládejte žádné předměty do blíz-
kosti spínače parkovací brzdy. Před- měty mohou spínači překážet
a mohou způsobit neočekávanou čin-
nost parkovací brzdy.
■Funkce automatického zabrzdě-
ní parkovací brzdy
Nikdy nepoužívejte funkci automatic-
kého zabrzdění parkovací brzdy na-
místo normálního ov ládání parkovací brzdy. Tento systém je navržen pro
snížení rizika kolize z důvodu, že řidič
zapomene zabrzdit parkovací brzdu. Přehnané spoléhání na tuto funkci při
snaze o bezpečné zaparkování vozi-
dla může vést k nehodě s následkem smrti nebo vážného zranění.
( S.324)

3265-2. Jízdní postupy
Zapněte systém přidržení brzdy.
Indikátor pohotovostního stavu přidrže-
ní brzdy (zelený) se rozsvítí. Když
systém přidržuje brzdu , rozsvítí se indi-
kátor činnosti přidrž ení brzdy (žlutý) .
■Provozní podmínky systému přidr-
žení brzdy
Systém přidržení brzdy nelze zapnout
za následujících podmínek:
●Dveře řidiče nejsou zavřeny.
●Řidič nemá zapnutý bezpečnostní pás.
●Parkovací brzda je zabrzděna.
UPOZORNĚNÍ
■Když vozidlo parkujete
Než opustíte vozidlo , přesuňte řadicí
páku do P, zabrzděte parkovací brzdu a ujistěte se, že se vozidlo nepohy-
buje.
■Když má systém poruchu
Zastavte vozidlo na bezpečném místě
a zkontrolujte výstražná hlášení.
■Když se vybije 12V akumulátor
vozidla
Systém parkovací b rzdy nelze aktivo- vat. ( S.581)
■Když nelze uvolnit parkovací brz- du z důvodu poruchy
Jízda se zabrzděno u parkovací brz-
dou povede k přehřátí brzdových sou- částí, což může ovl ivnit výkon brzdění
a zvýšit opotřebení brzdy. Nechte vo-
zidlo ihned prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kt erýmkoliv spoleh-
livým servisem, pokud k tomu dojde.
Přidržení brzdy
Systém přidržení brzdy pone-
chává brzdu zabrzděnou, když
je řadicí páka v D, S nebo N při
zapnutém systému a když je
sešlápnut brzdový pedál, aby
se vozidlo zast avilo. Když je
sešlápnut plynový pedál s řadi-
cí pákou v D nebo S, systém
brzdu uvolní, aby umožnil ply-
nulý rozjezd.
Zapnutí systému
A
B

327

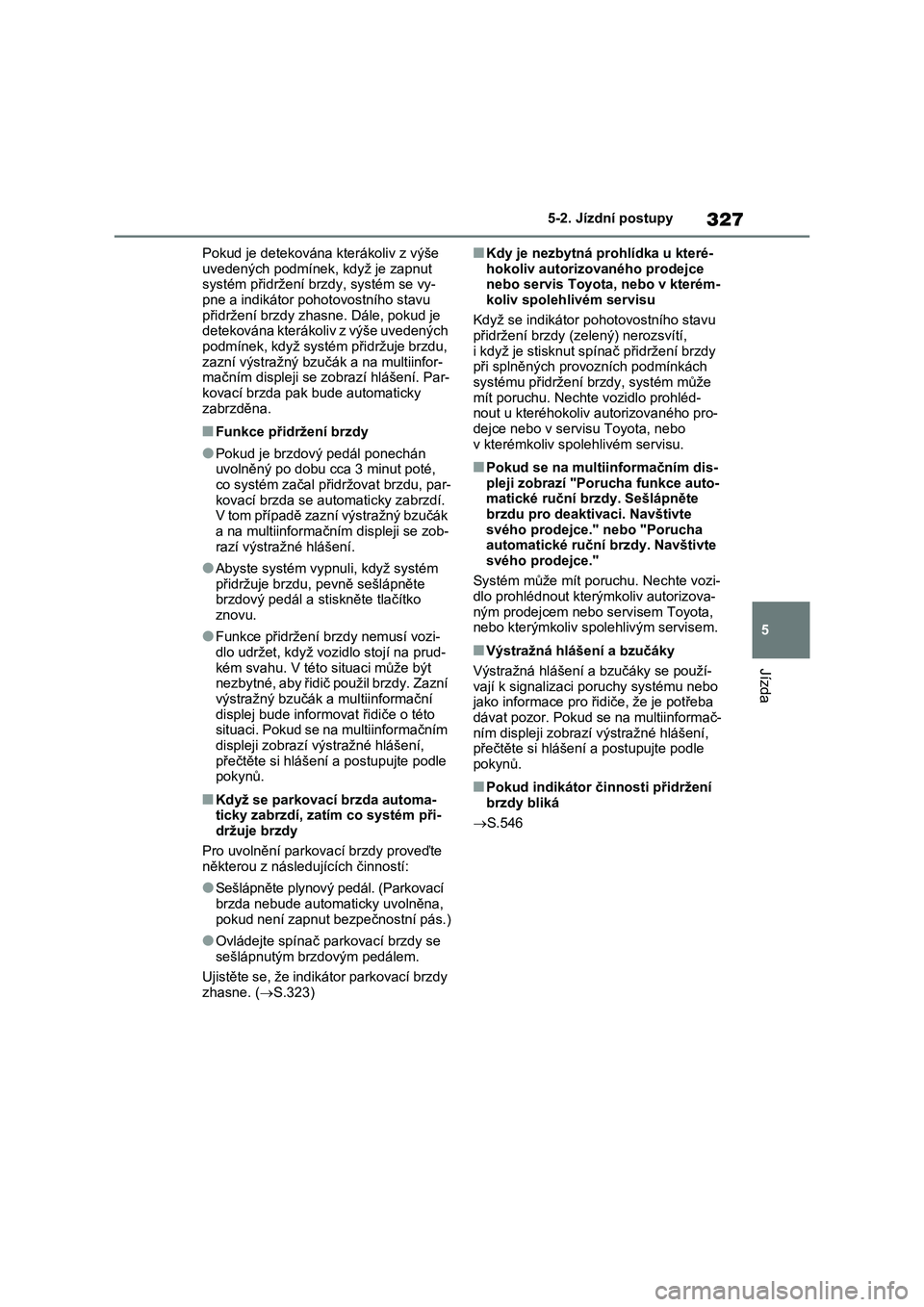

5 5-2. Jízdní postupy
Jízda
Pokud je detekována kterákoliv z výše
uvedených podmínek, když je zapnut
systém přidržení brzdy, systém se vy-
pne a indikátor pohotovostního stavu
přidržení brzdy zhasne. Dále, pokud je
detekována kterákoliv z výše uvedených
podmínek, když systém přidržuje brzdu,
zazní výstražný bzučák a na multiinfor-
mačním displeji se zobrazí hlášení. Par-
kovací brzda pak bude automaticky
zabrzděna.
■Funkce přidržení brzdy
●Pokud je brzdový pedál ponechán
uvolněný po dobu cca 3 minut poté,
co systém začal přidržovat brzdu, par-
kovací brzda se automaticky zabrzdí.
V tom případě zazní výstražný bzučák
a na multiinformačním displeji se zob-
razí výstražné hlášení.
●Abyste systém vypnuli, když systém
přidržuje brzdu, pevně sešlápněte
brzdový pedál a stiskněte tlačítko
znovu.
●Funkce přidržení brzdy nemusí vozi-
dlo udržet, když vozidlo stojí na prud-
kém svahu. V této situaci může být
nezbytné, aby řidič použil brzdy. Zazní
výstražný bzučák a multiinformační
displej bude informovat řidiče o této
situaci. Pokud se na multiinformačním
displeji zobrazí výstražné hlášení,
přečtěte si hlášení a postupujte podle
pokynů.
■Když se parkovací brzda automa-
ticky zabrzdí, zatím co systém při-
držuje brzdy
Pro uvolnění parkovací brzdy proveďte
některou z následujících činností:
●Sešlápněte plynový pedál. (Parkovací
brzda nebude automaticky uvolněna,
pokud není zapnut bezpečnostní pás.)
●Ovládejte spínač parkovací brzdy se
sešlápnutým brzdovým pedálem.
Ujistěte se, že indikátor parkovací brzdy
zhasne. (S.323)
■Kdy je nezbytná prohlídka u které-
hokoliv autorizovaného prodejce
nebo servis Toyota, nebo v kterém-
koliv spolehlivém servisu
Když se indikátor pohotovostního stavu
přidržení brzdy (zelený) nerozsvítí,
i když je stisknut spínač přidržení brzdy
při splněných provozních podmínkách
systému přidržení brzdy, systém může
mít poruchu. Nechte vozidlo prohléd-
nout u kteréhokoliv autorizovaného pro-
dejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
■Pokud se na multiinformačním dis-
pleji zobrazí "Porucha funkce auto-
matické ruční brzdy. Sešlápněte
brzdu pro deaktivaci. Navštivte
svého prodejce." nebo "Porucha
automatické ruční brzdy. Navštivte
svého prodejce."
Systém může mít poruchu. Nechte vozi-
dlo prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
■Výstražná hlášení a bzučáky
Výstražná hlášení a bzučáky se použí-
vají k signalizaci poruchy systému nebo
jako informace pro řidiče, že je potřeba
dávat pozor. Pokud se na multiinformač-
ním displeji zobrazí výstražné hlášení,
přečtěte si hlášení a postupujte podle
pokynů.
■Pokud indikátor činnosti přidržení
brzdy bliká
S.546

3285-3. Ovládání světel a stěračů
5-3.Ovládání světel a stěračů
Ovládáním spínače se svět-
la zapínají následovně:
1 Zapnou se přední obrysová,
koncová světla, osvětlení regist-
rační značky a přístrojového pa-
nelu.
2 Zapnou se světlomety
a všechna výše uvedená světla.
3 Světlomety, světla pro den-
ní svícení ( S.329) a všechna
výše uvedená svě tla se zapnou
a vypnou automaticky.
VÝSTRAHA
■Když je vozidlo na prudkém
svahu
Když používáte systém přidržení brz- dy na prudkém svahu , buďte opatrní.
Funkce přidržení brzdy v takovém pří-
padě nemusí brzdy udržet.
Systém se také nemusí aktivovat
v závislosti na úhlu svahu.
■Když zastavujete na kluzké vo- zovce
Systém nemůže vozidlo zastavit, když
schopnost adheze pneumatik byla překročena. Nepoužívejte tento sys-
tém, když zastavujete na kluzké vo-
zovce.
UPOZORNĚNÍ
■Když vozidlo parkujete
Systém přidržení b rzdy není určen pro použití při parkování vozidla na
delší dobu. Vypnutí spínače POWER,
zatím co systém přidržuje brzdu,
může brzdu uvolnit, což by mohlo způsobit rozjetí vozidla. Když ovládá-
te spínač POWER, s ešlápněte brzdo-
vý pedál, přesuňte řadicí páku do P a zabrzděte pa rkovací brzdu.
Spínač světlometů
Světlomety mohou být ovládá-
ny manuálně nebo automaticky.
Zapnutí světlometů
